关于高压电缆铠装接地论文

对110kV及以上高压电缆线路的接地系统分析摘要：本文作者通过实际工作中总结与积累经验，主要针对110kv及以上高压电缆的接地的重要性，并通过分析高压电缆接地的要求、方式和采取的措施等。

关键词：高压电缆接地电流电缆接地方式一、前言:经过十几年高压电力电缆施工我们积累了相当一部分的经验，本文综合各类文献并结合工程实际，意图对110kv及以上高压电缆的接地就重要性等方面进行探索。

二、高压电力电缆接地分析当导体内通过电流时会在其周围产生感应电压，对于在发电厂、变电所等用于低压及二次系统控制的电缆，为了防止继电保护装置误动以保证保护装置可靠性以外，也防止控制电缆屏蔽因感应电压而导致保护装置损坏，所以均采取带屏蔽铜网的电缆，并对屏蔽接地有着非常严格的规定；并且要求电缆支架等都要求接地以防止感应电压危及人身安全；而高压电力电缆同样存在这样的问题，本文将针对高压电力电缆在施工及运行中遇到的的一系列敷衍出的问题进行讨论：首先是敷设时的机械保护（电缆抗弯、防水、防火、腐蚀——采取铝、铜等金属外护套）→其次运行中线芯电流（在金属护套上形成1∶1的单匝变压器产生感应电动势——危害人身安全及电气设备运行经济性、可靠性等，采取外屏蔽接地）→接地电流或环流→各种接地方式的解决方法。

为了尽可能减少护套环流我们可以采取多种金属护套的连接与接地方式，这是我要着重讨论的问题。

高压电缆线路的接地方式有下列几种：.金属护套一点接地（一端或中点）：无环流，感应电压与电缆长度成正比，短电缆线路常用；⑵. 金属护套两端接地：有环流，感应电压为零，但影响载流量，轻负荷电缆线路常用；⑶. 金属护套交叉换位连接：两端接地，中间用绝缘接头将护层交叉换位连接，无环流，感应电压与电缆长度成正比，但可以限制在允许的范围内，长电缆线路常用。

⑷.电缆换位，金属护套交叉互联：要求测得电缆金属感应电压必须是小于50v为前提，如果不是的话，必须进行相应的检查，是否是电缆的原因还是由于电缆的长度太长而造成的，还是其他原因造成的，如果是长度的原因（一般要求在500～800m的范围具体看测试结果），应相应调整其长度，比如说一组交叉互联加一组接地（一段接地）或其他方式。

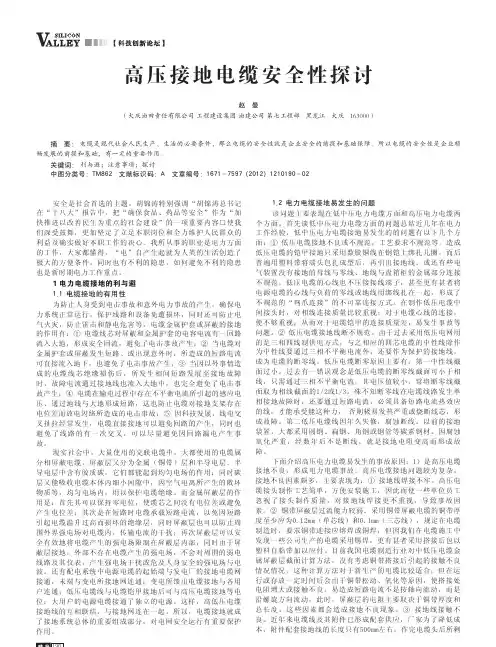

高压接地电缆安全性探讨赵 曼（大庆油田责任有限公司 工程建设集团 油建公司 第七工程部 黑龙江 大庆 163000）摘 要： 电缆是现代社会人民生产、生活的必要条件，那么电缆的安全性就是企业安全的前提和基础保障。

所以电缆的安全性是企业顺畅发展的前提和基础，有一定的重要作用。

关键词： 利与避；注意事项；探讨中图分类号：TM862 文献标识码：A 文章编号：1671－7597（2012）1210190－021.2 电力电缆接地易发生的问题安全是社会首选的主题，胡锦涛特别强调“胡锦涛总书记在“十八大”报告中，把“确保食品、药品等安全”作为“加该问题主要表现在低中压电力电缆方面和高压电力电缆两快推进以改善民生为重点的社会建设”的一项重要内容 使我个方面。

首先谈低中压电力电缆方面的问题总结近几年在电力们深受鼓舞，更加坚定了立足本职岗位和全力维护人民群众的工作经验，低中压电力电缆接地易发生的的问题有以下几个方利益及确实做好本职工作的决心。

我所从事的职业是电力方面面：① 低压电缆接地不良或不规范，工艺要求不规范等。

造成的工作，大家都懂得，“电”自产生起就为人类的生活创造了低压电缆的铠甲接地只采用数股铜线在钢铠上绑扎几圈，而后极大的方便条件，同时也有不利的隐患，如何避免不利的隐患普遍用塑料带将端头包扎成型后，再引出接地线。

或还有些电也是新时期电力工作重点。

气装置没有接地的母线与零线、地线与盘箱柜的金属部分连接不规范，低压电缆的心线也不压接接线端子，甚至更有甚者将1 电力电缆接地的利与避电源电缆的心线与负荷的零线或地线用绑线扎在一起，形成了1.1 电缆接地的有用性不规范的“鸡爪连接”的不可靠连接方式。

在制作低压电缆中为防止人身受到电击事故和意外电力事故的产生，确保电间接头时，对相线连接质量比较重视；对于电缆心线的连接，力系统正常运行，保护线路和设备免遭损坏，同时还可防止电便不够重视；从而对于电缆铠甲的连接质量差，易发生事故等气火灾，防止雷击和静电危害等。

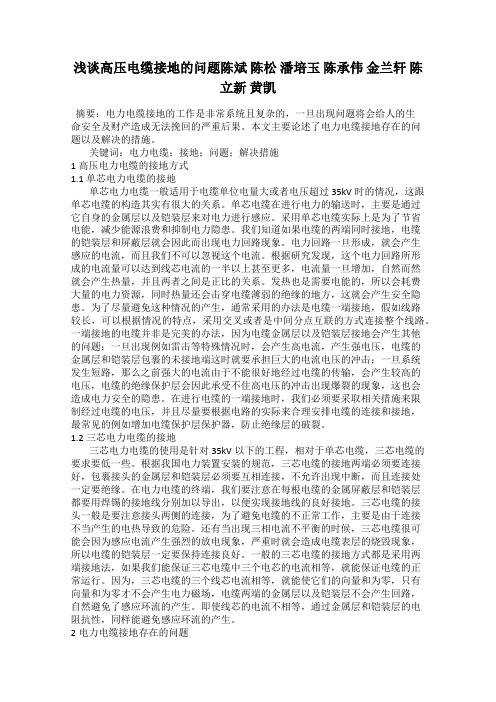

浅谈高压电缆接地的问题陈斌陈松潘培玉陈承伟金兰轩陈立新黄凯摘要：电力电缆接地的工作是非常系统且复杂的，一旦出现问题将会给人的生命安全及财产造成无法挽回的严重后果。

本文主要论述了电力电缆接地存在的问题以及解决的措施。

关键词：电力电缆；接地；问题；解决措施1高压电力电缆的接地方式1.1单芯电力电缆的接地单芯电力电缆一般适用于电缆单位电量大或者电压超过35kV时的情况，这跟单芯电缆的构造其实有很大的关系。

单芯电缆在进行电力的输送时，主要是通过它自身的金属层以及铠装层来对电力进行感应。

采用单芯电缆实际上是为了节省电能，减少能源浪费和抑制电力隐患。

我们知道如果电缆的两端同时接地，电缆的铠装层和屏蔽层就会因此而出现电力回路现象。

电力回路一旦形成，就会产生感应的电流，而且我们不可以忽视这个电流。

根据研究发现，这个电力回路所形成的电流量可以达到线芯电流的一半以上甚至更多，电流量一旦增加，自然而然就会产生热量，并且两者之间是正比的关系。

发热也是需要电能的，所以会耗费大量的电力资源，同时热量还会击穿电缆薄弱的绝缘的地方，这就会产生安全隐患。

为了尽量避免这种情况的产生，通常采用的办法是电缆一端接地，假如线路较长，可以根据情况的特点，采用交叉或者是中间分点互联的方式连接整个线路。

一端接地的电缆并非是完美的办法，因为电缆金属层以及铠装层接地会产生其他的问题：一旦出现例如雷击等特殊情况时，会产生高电流，产生强电压，电缆的金属层和铠装层包裹的未接地端这时就要承担巨大的电流电压的冲击；一旦系统发生短路，那么之前强大的电流由于不能很好地经过电缆的传输，会产生较高的电压，电缆的绝缘保护层会因此承受不住高电压的冲击出现爆裂的现象，这也会造成电力安全的隐患。

在进行电缆的一端接地时，我们必须要采取相关措施来限制经过电缆的电压，并且尽量要根据电路的实际来合理安排电缆的连接和接地，最常见的例如增加电缆保护层保护器，防止绝缘层的破裂。

1.2三芯电力电缆的接地三芯电力电缆的使用是针对35kV以下的工程，相对于单芯电缆，三芯电缆的要求要低一些。

浅析高压电力电缆金属护套接地方式摘要：高压电力电缆线路保护接地，可以有效保障电力电缆线路的安全运行。

电缆金属护套采取合理的联接和接地方式，在提高电缆载流量、降低工程造价的同时，更加保证了线路的安全运行。

本文对高压电力电缆金属护套接地方式进行了深入分析。

关键词：高压电力电缆；金属护套；接地方式前言高压电力电缆导体为一次绕组，电缆金属护套为二次绕组。

当导体中产生交变电流时，交变电场会在电缆金属护套上生成感应电压。

电力电缆线路施工中，要格外重视金属护套的接地。

也就是说，电力电缆线路不论是在正常运行还是在发生接地故障的状况下，都需要利用大地作为电流回路，将电缆线路接地位置的电位钳制在允许的接地电位上。

1单芯电缆与统包电缆接地方式的区别三相三芯或四芯电缆都属于统包电缆，芯线在电缆中呈三角形对称分布，三相电流对称，金属护套不会产生感应电流，因此在施工时对金属护套只要可靠接地或者多点接地均符合要求。

但是单芯电缆的芯线与金属护套近似于一台变压器的初级绕组和次级绕组，当电缆通过交流电流时，其周围产生的磁力线一部分将与金属护套铰链，在金属护套中产生感应电压，感应电压的大小与电缆的长度、流过芯线的电流成正比。

如果把金属护套的两端接地，护套与导线形成闭合回路，护套中将产生环行电流，金属护套上的环行电流与芯线的负载电流基本上处于同一数量级，将在金属护套上形成热能损耗，加速电缆绝缘层的老化，降低芯线的载流量。

2单芯高压电缆的接地方式及特点2.1金属护套一端接地。

一端接地通常指的是电缆线路一端金属屏蔽直接接地，另一端金属屏蔽对地开路不互联，通常情况下采用架空线连接端一端接地，使线路受雷击时的过电压尽量减小。

采用一端接地可以防止护层循环电流产生，使线路损耗降到最低。

需要注意的是，开路端正常运行时会出现感应电压。

尤其当受在雷击和操作时，可能有很高的冲击过电压产生。

当系统有短路发生或当短路电流流经芯线时，金属屏蔽没有接地端可能会有很高的工频感应电压产生。

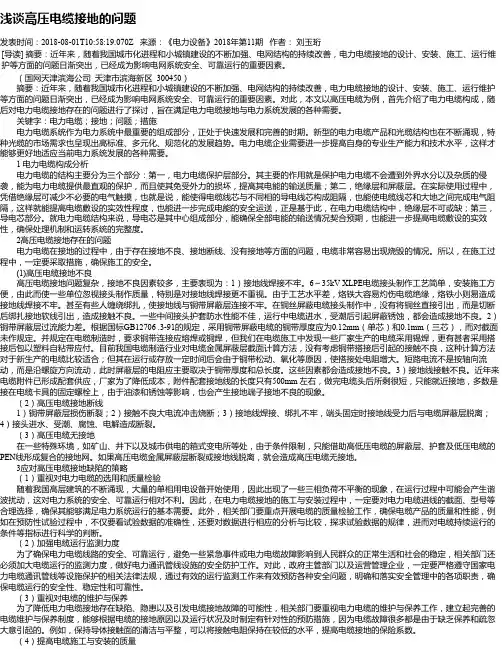

浅谈高压电缆接地的问题发表时间：2018-08-01T10:58:19.070Z 来源：《电力设备》2018年第11期作者：刘玉珩[导读] 摘要：近年来，随着我国城市化进程和小城镇建设的不断加强、电网结构的持续改善，电力电缆接地的设计、安装、施工、运行维护等方面的问题日渐突出，已经成为影响电网系统安全、可靠运行的重要因素。

（国网天津滨海公司天津市滨海新区 300450）摘要：近年来，随着我国城市化进程和小城镇建设的不断加强、电网结构的持续改善，电力电缆接地的设计、安装、施工、运行维护等方面的问题日渐突出，已经成为影响电网系统安全、可靠运行的重要因素。

对此，本文以高压电缆为例，首先介绍了电力电缆构成，随后对电力电缆接地存在的问题进行了探讨，旨在满足电力电缆接地与电力系统发展的各种需要。

关键字：电力电缆；接地；问题；措施电力电缆系统作为电力系统中最重要的组成部分，正处于快速发展和完善的时期。

新型的电力电缆产品和光缆结构也在不断涌现，特种光缆的市场需求也呈现出高标准、多元化、规范化的发展趋势。

电力电缆企业需要进一步提高自身的专业生产能力和技术水平，这样才能够更好地适应当前电力系统发展的各种需要。

1 电力电缆构成分析电力电缆的结构主要分为三个部分：第一，电力电缆保护层部分。

其主要的作用就是保护电力电缆不会遭到外界水分以及杂质的侵袭，能为电力电缆提供最直观的保护，而且使其免受外力的损坏，提高其电能的输送质量；第二，绝缘层和屏蔽层。

在实际使用过程中，凭借绝缘层可减少不必要的电气触摸，也就是说，能使得电缆线芯与不同相的导电线芯构成阻隔，也能使电缆线芯和大地之间完成电气阻隔，这样就能提高电缆敷设的实效性程度，也能进一步完成电能的安全运送，正是基于此，在电力电缆结构中，绝缘层不可或缺；第三，导电芯部分。

就电力电缆结构来说，导电芯是其中心组成部分，能确保全部电能的输送情况契合预期，也能进一步提高电缆敷设的实效性，确保处理机制和运转系统的完整度。

220KV高压电缆外护层接地电流检测分析摘要：为切实提升高压电缆运行质量及安全，保证电网运行安全，满足用户的基本电力能源使用需求。

本文将对220KV高压电缆外护层接地电流检测进行分析与研讨，本文首先对电缆铠装接地技术规范进行阐述，其次对220KV高压电缆外护层接地电流检测进行分析，最后以案例分析的形式，对本文论点进行再次分析，以供参考与借鉴。

关键词：220KV；高压电缆；外护层；接地电流检测引言：220KV高压电缆具有输电容量大、传输距离长、不受地形限制等特点，在电力系统中应用越来越广泛。

而220KV高压电缆的安全运行关系着电网安全、经济和稳定运行，在日常工作中需要对高压电缆进行定期检查。

因此，对220KV高压电缆外护层接地电流检测进行显得尤为重要。

1、电缆铠装接地技术规范电气设备的金属外壳的绝缘被损坏时，可能出现漏电现象，一旦电气设备出现漏电，将会对工作人员的人身安全造成严重的威胁。

将电气设备的金属外壳通过接地装置与大地进行连接，被称为保护接地。

接地技术标准：所有电气设备的保护接地装置以及局部接地装置，都需要与主接地极进行连接，从而形成一个接地网。

主接地极需要使用抗腐蚀的钢板构建，面积不得少于0.75平方米，厚度不得低于5mm。

连接主接地极的接地母线需要与所有的辅助接地母线相连。

需要使用断面不低于50mm2的裸铜线、断面不低于100mm2的镀锌铁线或是断面不低于100mm2的镀锌扁钢。

以110KV电缆保护层接地技术规范为例：环境温度-45℃-55℃，海拔不得高于4500mm。

电源频率：58-62Hz，外部环境中不能存在含化学腐蚀性气体、蒸汽以及具有爆炸性质的尘埃。

工频电压不得高于保护器正常运行电压，针对间隙产品，安装点的工频电压的升高范围也不能高于保护器的额定电压。

现阶段常用的高压电缆外护层接地方式共有3种，可用于220KV、110KV、35KV、10KV、6KV、0.4KV等不同高压等级电缆之中，特点分述如下：（1）单端接地。

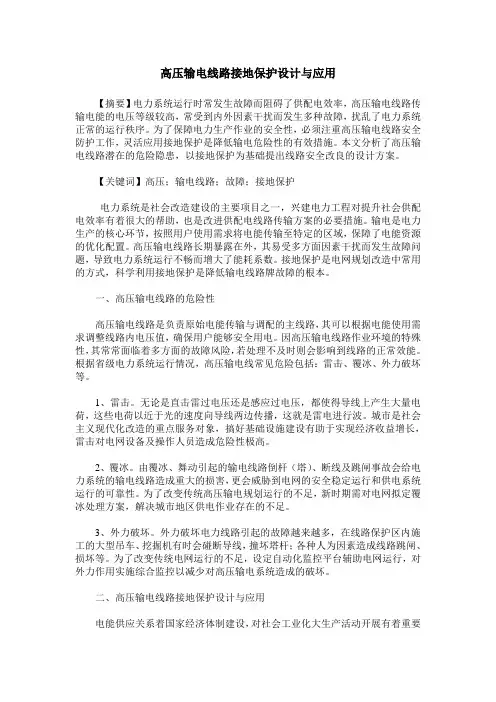

高压输电线路接地保护设计与应用【摘要】电力系统运行时常发生故障而阻碍了供配电效率，高压输电线路传输电能的电压等级较高，常受到内外因素干扰而发生多种故障，扰乱了电力系统正常的运行秩序。

为了保障电力生产作业的安全性，必须注重高压输电线路安全防护工作，灵活应用接地保护是降低输电危险性的有效措施。

本文分析了高压输电线路潜在的危险隐患，以接地保护为基础提出线路安全改良的设计方案。

【关键词】高压；输电线路；故障；接地保护电力系统是社会改造建设的主要项目之一，兴建电力工程对提升社会供配电效率有着很大的帮助，也是改进供配电线路传输方案的必要措施。

输电是电力生产的核心环节，按照用户使用需求将电能传输至特定的区域，保障了电能资源的优化配置。

高压输电线路长期暴露在外，其易受多方面因素干扰而发生故障问题，导致电力系统运行不畅而增大了能耗系数。

接地保护是电网规划改造中常用的方式，科学利用接地保护是降低输电线路牌故障的根本。

一、高压输电线路的危险性高压输电线路是负责原始电能传输与调配的主线路，其可以根据电能使用需求调整线路内电压值，确保用户能够安全用电。

因高压输电线路作业环境的特殊性，其常常面临着多方面的故障风险，若处理不及时则会影响到线路的正常效能。

根据省级电力系统运行情况，高压输电线常见危险包括：雷击、覆冰、外力破坏等。

1、雷击。

无论是直击雷过电压还是感应过电压，都使得导线上产生大量电荷，这些电荷以近于光的速度向导线两边传播，这就是雷电进行波。

城市是社会主义现代化改造的重点服务对象，搞好基础设施建设有助于实现经济收益增长，雷击对电网设备及操作人员造成危险性极高。

2、覆冰。

由覆冰、舞动引起的输电线路倒杆（塔）、断线及跳闸事故会给电力系统的输电线路造成重大的损害，更会威胁到电网的安全稳定运行和供电系统运行的可靠性。

为了改变传统高压输电规划运行的不足，新时期需对电网拟定覆冰处理方案，解决城市地区供电作业存在的不足。

3、外力破坏。

0引言高压单芯电缆被广泛应用于输电线路、变电站及工业和商业建筑等领域，传输和分配大量的电能［1］，在电力系统中起着重要的作用。

然而，高压单芯电缆的护层由于老化、火灾、机械损坏等多种原因，可能会发生接地故障，对电力系统的安全性和稳定性产生负面影响。

因此，研究和应用高压单芯电缆护层的接地方式成为当今电力工程领域的一个重要课题。

曾含等［2］基于优化包覆层结构，提出高压单芯电缆暂态热路建模方法，将复杂的3层结构统一化处理，并通过实验获取热容和热阻参数。

王航等［3］进行波纹金属护套高压单芯电缆线芯护层互感的研究，使用比奥—萨伐尔定律解算高压电缆线芯电流的磁感应强度，运用高斯定理求解波纹护套截面的磁通量；建立环形纹和螺纹护套的参数方程，并确定内外曲面作为磁通量积分边界，推导出线芯与波纹护套互感和等效直径方法误差的解析公式。

刘日朗［4］采用电磁暂态计算软件（ATP-EMTP ）进行输电电缆护层多点接地故障研究，使用仿真软件模拟电缆护层多点接地故障及其他故障情况，比较不同因素对护层环流值产生的影响。

电力系统规划不断扩大，对电气化专用电缆的需求越来越大，电缆作为电力系统中的重要组成部分，是电气绝缘组合电气设备开关柜的进出线，也是电力系统输电、配电导线。

由于电力系统中变电低压设备主要采用全封闭组合电气设备，所有线路导线全部采用高压单芯电缆，而且高压单芯电缆成本低、高压耐受性能强，具有普通电缆不可代替的优势，因此得到广泛应用和批量化生产。

然而，高压单芯电缆在电力系统中的大量应用带来了许多新的故障，如单线接地故障、高压单芯电缆护层套被烧融、高压单芯电缆终端头被击穿等，电缆金属护层的保护功能无法充分发挥，严重威胁电力系统巡视查验人员的生命安全。

经查验，出现这些现象的主要原因在于高压单芯电缆护层的接地方式不合理。

现行的接地方式仍沿用普通电缆接地方式，为两端分别并联接地，这种方式在实际应用中不仅电缆护层感应电势较大，而且电缆接地故障率较高。

单芯高压电缆的敷设及接地随着城市化的发展高压长距离电缆工程越来越多，由于三芯高压电缆不能制造得太长，这样线路中不得不存在多处电缆中间接头，给输电系统的带来了诸多安全隐患。

与三芯电缆相比单芯电缆在其单根长度、敷设环节和电缆头制作等环节中显示了三芯电缆所无法比拟的优点。

因此单芯电缆多用在长距离输电线路中。

对单芯电缆与三芯电缆各自特点进行总结。

单芯电缆：单芯电缆不能承受机械外力；不带铠装，不允许直埋敷设，电缆不允许敷设在钢管等磁性管道中。

外径小，重量轻、电缆长度可以不受重量限制，400 mm?电缆可以做到1000米以上。

单芯电缆需要敷设在三根非磁性管道材料中，管材消耗较大，占地面积较大，在变电所多出线场所不易采纳，一般适应与占地面积较大，线路比较长，对景观带要求比较严格地段，单芯电缆虽便与敷设，但是敷设长度为三芯电缆的三倍，总体施工强度比较大，由于电芯电缆电缆头比较多，在进出线位置布置空间要求大，布置起来比较困难，在电缆上杆时，需要电缆布线，单芯电缆由于相间距离比较大，电缆虽比较容易受潮、劣化、甚少发生相间短路，发生事故多为接地短路。

由于电缆不能带磁性钢带铠装，对敷设环境要求要求比较严格，一般敷设在密封电缆沟内，严禁外力作用电缆。

单芯电缆长期运行中如发生外护套损伤，金属屏蔽多处接地后，电缆不能保持安全运行，金属护套直接接地会产生很大环流，引起点啦发热烧坏电缆。

三芯电缆与单芯电缆相比能承受一定的拉力与压力，可以直接埋地敷设，也可以在磁性管道中进行敷设，敷设条件没有严格的环境要求。

由于三芯电缆自身重量，通常情况不能制作太长，300 mm?大截面电缆，基本不采用三芯电缆，在大功率送电中多采用单芯电缆。

三芯电缆虽不便于敷设但由于长度为单芯电缆1/3，施工周期较短，在电缆终端塔，户内布线时，空间要求比较少，电缆头制作比单芯电缆要求严格，施工材料比较节省。

由于电缆可以铠装，对敷设环境较为宽松，对应力有一定防护，三芯电缆由于三相报过在一块，相间依靠绝缘材料进行绝缘，绝缘层老化，受潮后容易引起相间短路，三芯电缆长期运行如外护套据部破损，金属保护层发生接地后，电缆可以安全运行。

试论高压单芯电缆金属护套接地问题发表时间：2017-10-19T17:45:28.623Z 来源：《电力设备》2017年第17期作者：李俊江王硕[导读] 使它的两端出现感应电压。

这就要求对电缆护层的绝缘应采取一定的保护措施。

本文主要对于高压单芯电缆护层接地问题进行探讨，主要就单芯高压电缆的接地方式进行详细论述，在此基础上，就实际工程中遇到的问题进行讨论，并提出解决措施，希望能对于今后的电缆线路工程在设（德州供电公司山东德州 253000）摘要：高压电缆在城市供配电系统中的大量使用是适应城市中电力负荷的快速增长和城市发展的需要。

高压单芯电缆，当线芯有电流通过时就会有磁力线交链金属屏蔽层，使它的两端出现感应电压。

这就要求对电缆护层的绝缘应采取一定的保护措施。

本文主要对于高压单芯电缆护层接地问题进行探讨，主要就单芯高压电缆的接地方式进行详细论述，在此基础上，就实际工程中遇到的问题进行讨论，并提出解决措施，希望能对于今后的电缆线路工程在设计与施工当中能有一定的帮助。

关键词：高压单芯电缆；金属护套接地；接地方式；交叉互联1、前言110kV及以上电力系统的高压电缆通常采用单芯结构，且对于单芯电缆的外护套绝缘要求较高。

当电缆线路发生过电压及短路故障时，在金属护套上会形成很高的感应电压，使得电缆外护套绝缘发生击穿，所以，应该高度重视电缆安全运行，为防止电缆护层绝缘发生击穿现象，高压单芯电缆金属护套应采取合理的接地方式。

2、高压单芯电缆金属护套接地方式2.1、高压单芯电缆金属护套两端接地当采用这种接地方式时，电缆和地之间形成闭合回路，所以会引起金属外层出现比较大的环流，大小会达到单芯电缆电流的50%~80%，金属护层在大电流作用下产生大量的能量浪费，而且还会使电缆的绝缘老化加剧，所以，单芯电缆不宜采用两端直接接地方式。

2.2、高压单芯电缆金属护套一端接地2.2.1、一端直接接地，另一端通过保护器接地电缆线路较短时(500m以内)，金属护套通常采用一端直接接地，另一端通过保护器接地，其他部位对地绝缘没有构成回路，可以减少或消除环流，有利于提高电缆的传输容量及电缆的安全运行。
