测功机

测功机原理
测功机是一种用于测量机械设备功率输出的设备，它可以通过测量扭矩和转速来计算出机械设备的功率输出。

测功机的工作原理主要包括传感器测量、数据采集和数据处理三个部分。

首先，测功机通过安装在机械设备上的传感器来实时测量设备的扭矩和转速。

传感器可以采用多种原理，如应变片传感器、电磁感应传感器等。

当机械设备运转时，传感器会实时采集扭矩和转速的数据，并将数据传输给数据采集系统。

其次，数据采集系统会接收传感器传输过来的扭矩和转速数据，并将其转化为数字信号进行处理。

数据采集系统通常包括模数转换器、滤波器和放大器等组件，用于对传感器采集到的模拟信号进行数字化处理，以便后续的数据分析和计算。

最后，经过数据采集系统处理后的数字信号会被传输给数据处理系统进行进一步的计算和分析。

数据处理系统会根据传感器采集到的扭矩和转速数据，利用相关的功率计算公式来计算出机械设备的功率输出。

同时，数据处理系统还可以对功率输出进行实时监测和记录，以便后续的数据分析和报告生成。

总的来说，测功机的工作原理是通过传感器测量扭矩和转速，数据采集系统进行信号处理，数据处理系统进行功率计算和数据分析，最终实现对机械设备功率输出的准确测量和监测。

测功机在工程领域具有广泛的应用，可以帮助工程师和研究人员对机械设备的性能进行评估和优化，为机械设备的设计和改进提供重要的参考数据。

测功机工作原理
测功机是一种用于测量发动机输出功率的设备。

它的工作原理基于负载和测量两个主要部分。

负载部分是由电阻器构成的负载电路。

这个电阻器充当负载，模拟真实工作条件下的负荷。

在负载部分，通过调节电阻的大小可以模拟不同负载情况，以便对发动机在不同工况下的工作性能进行测试。

测量部分通过传感器将发动机输出的功率信号转换成电信号。

传感器可以是转速传感器、扭矩传感器等，它们能够测量转速、扭矩等参数。

这些传感器将测量到的参数转化为电信号，并传给测功机的测量部分。

在测量部分，测功机会将测量到的电信号进行信号处理和计算。

通过对电信号进行滤波、放大、数字化等处理，得出发动机的功率输出。

通过与负载部分联动，测功机能够在不同工况下实时监测发动机的输出功率，包括最大功率、持续功率、短时爆发功率等指标。

通过不断调整负载电路，并实时监测发动机输出功率的变化，测功机可以绘制出发动机的功率曲线图。

这个曲线图反映了发动机在不同转速和负荷下的工作状态，对于评估发动机性能和调整发动机参数非常重要。

综上所述，测功机通过负载和测量两个主要部分，实现对发动机输出功率的测量和评估。

它的工作原理是通过模拟负载和测
量传感器，结合信号处理和计算，获得发动机在不同工况下的功率输出情况。

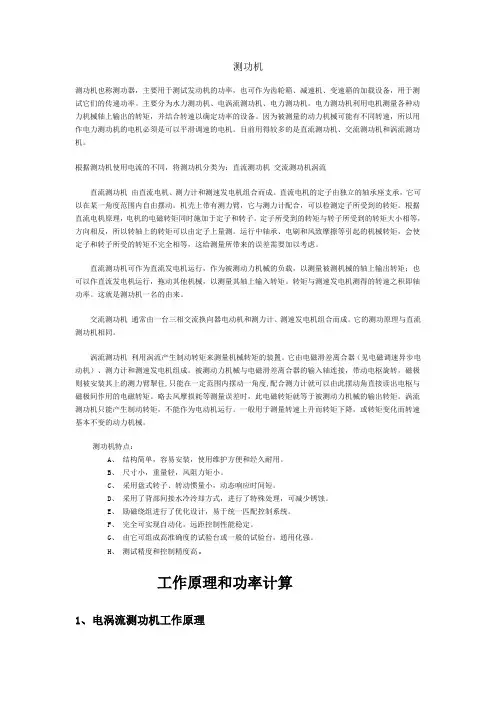

测功机测功机也称测功器，主要用于测试发动机的功率，也可作为齿轮箱、减速机、变速箱的加载设备，用于测试它们的传递功率。

主要分为水力测功机、电涡流测功机、电力测功机。

电力测功机利用电机测量各种动力机械轴上输出的转矩，并结合转速以确定功率的设备。

因为被测量的动力机械可能有不同转速，所以用作电力测功机的电机必须是可以平滑调速的电机。

目前用得较多的是直流测功机、交流测功机和涡流测功机。

根据测功机使用电流的不同，将测功机分类为：直流测功机交流测功机涡流直流测功机由直流电机、测力计和测速发电机组合而成。

直流电机的定子由独立的轴承座支承，它可以在某一角度范围内自由摆动。

机壳上带有测力臂，它与测力计配合，可以检测定子所受到的转矩。

根据直流电机原理，电机的电磁转矩同时施加于定子和转子。

定子所受到的转矩与转子所受到的转矩大小相等，方向相反，所以转轴上的转矩可以由定子上量测。

运行中轴承、电刷和风致摩擦等引起的机械转矩，会使定子和转子所受的转矩不完全相等，这给测量所带来的误差需要加以考虑。

直流测功机可作为直流发电机运行，作为被测动力机械的负载，以测量被测机械的轴上输出转矩；也可以作直流发电机运行，拖动其他机械，以测量其轴上输入转矩。

转矩与测速发电机测得的转速之积即轴功率。

这就是测功机一名的由来。

交流测功机通常由一台三相交流换向器电动机和测力计、测速发电机组合而成。

它的测功原理与直流测功机相同。

涡流测功机利用涡流产生制动转矩来测量机械转矩的装置。

它由电磁滑差离合器（见电磁调速异步电动机）、测力计和测速发电机组成。

被测动力机械与电磁滑差离合器的输入轴连接，带动电枢旋转，磁极则被安装其上的测力臂掣住,只能在一定范围内摆动一角度,配合测力计就可以由此摆动角直接读出电枢与磁极间作用的电磁转矩。

略去风摩损耗等测量误差时，此电磁转矩就等于被测动力机械的输出转矩。

涡流测功机只能产生制动转矩，不能作为电动机运行。

一般用于测量转速上升而转矩下降，或转矩变化而转速基本不变的动力机械。

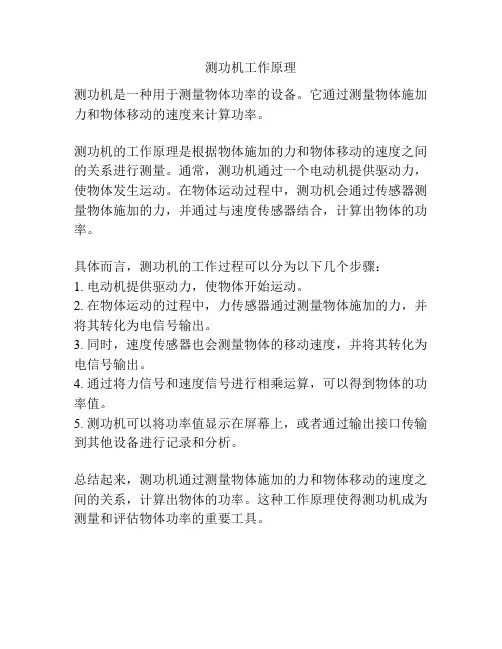

测功机工作原理
测功机是一种用于测量物体功率的设备。

它通过测量物体施加力和物体移动的速度来计算功率。

测功机的工作原理是根据物体施加的力和物体移动的速度之间的关系进行测量。

通常，测功机通过一个电动机提供驱动力，使物体发生运动。

在物体运动过程中，测功机会通过传感器测量物体施加的力，并通过与速度传感器结合，计算出物体的功率。

具体而言，测功机的工作过程可以分为以下几个步骤：
1. 电动机提供驱动力，使物体开始运动。

2. 在物体运动的过程中，力传感器通过测量物体施加的力，并将其转化为电信号输出。

3. 同时，速度传感器也会测量物体的移动速度，并将其转化为电信号输出。

4. 通过将力信号和速度信号进行相乘运算，可以得到物体的功率值。

5. 测功机可以将功率值显示在屏幕上，或者通过输出接口传输到其他设备进行记录和分析。

总结起来，测功机通过测量物体施加的力和物体移动的速度之间的关系，计算出物体的功率。

这种工作原理使得测功机成为测量和评估物体功率的重要工具。

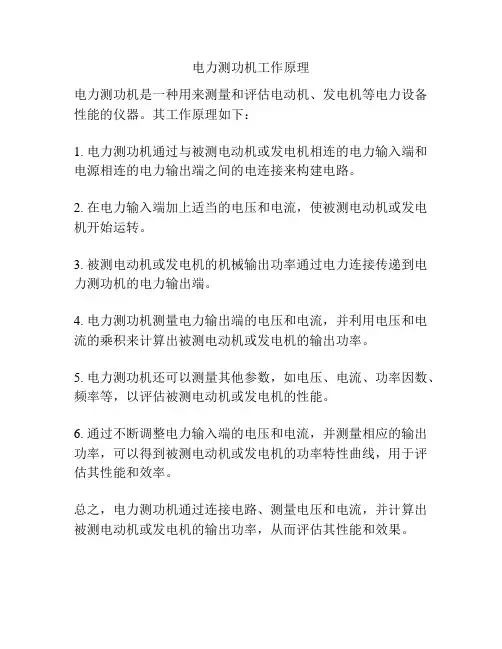

电力测功机工作原理
电力测功机是一种用来测量和评估电动机、发电机等电力设备性能的仪器。

其工作原理如下：
1. 电力测功机通过与被测电动机或发电机相连的电力输入端和电源相连的电力输出端之间的电连接来构建电路。

2. 在电力输入端加上适当的电压和电流，使被测电动机或发电机开始运转。

3. 被测电动机或发电机的机械输出功率通过电力连接传递到电力测功机的电力输出端。

4. 电力测功机测量电力输出端的电压和电流，并利用电压和电流的乘积来计算出被测电动机或发电机的输出功率。

5. 电力测功机还可以测量其他参数，如电压、电流、功率因数、频率等，以评估被测电动机或发电机的性能。

6. 通过不断调整电力输入端的电压和电流，并测量相应的输出功率，可以得到被测电动机或发电机的功率特性曲线，用于评估其性能和效率。

总之，电力测功机通过连接电路、测量电压和电流，并计算出被测电动机或发电机的输出功率，从而评估其性能和效果。

电机测功机电机测功机是一种用于测量电机性能的设备，也被称为电机测试台或电动机测量设备。

它是电机研究和开发过程中必不可少的工具，用于评估电机的功率、效率、扭矩和速度等特性。

本文将介绍电机测功机的原理、应用和优势。

一、电机测功机的原理电机测功机的工作原理基于电机转矩-转速特性曲线。

它通过对电机施加负载并测量转速和负载扭矩的变化来确定电机的性能。

电机测功机通常由一个电动机和一个测力仪或负载装置组成。

电动机作为被测试电机的负载，通过施加电动机所需的扭矩，来模拟实际工作中的应用场景。

测力仪或负载装置则用于测量负载扭矩和转速。

二、电机测功机的应用1. 功率评估：电机测功机可以用于评估电机的输出功率。

在测试过程中，通过测量电机的转速和负载扭矩，可以计算出电机的输出功率，从而确定电机的性能和效率。

2. 效率测试：电机测功机能够通过对电机施加不同负载来评估其效率。

通过测量转速和负载扭矩的变化，可以计算出电机在不同负载下的效率曲线。

这有助于改进电机设计和优化电机控制系统。

3. 扭矩测量：电机测功机可以用于准确测量电机的扭矩输出。

通过施加不同负载并测量负载扭矩的变化，可以得到电机的扭矩-转速特性曲线。

这对于了解电机在不同工作条件下的性能非常重要。

4. 速度调节：电机测功机可以模拟不同工作条件下的转速变化，从而对电机的速度调节性能进行评估。

通过施加不同负载并测量转速的变化，可以确定电机的速度调节能力和响应特性。

三、电机测功机的优势1. 精确度高：电机测功机采用先进的传感器和测量技术，能够提供高精度的测量结果。

这对于评估电机性能和进行精确控制非常重要。

2. 可重复性好：电机测功机能够提供稳定和可重复的测试结果。

这有助于在不同条件下对电机进行准确的比较和评估。

3. 多功能性：电机测功机可以用于测试不同类型和规格的电机，包括直流电机、交流电机和步进电机等。

它还可以评估电机在不同工况下的性能表现。

4. 高效率：电机测功机能够快速进行测试，并提供实时的测量结果。

测功机一、测功机简介：测功机在电机测试行业也称作电机型式试验系统，主要测试电机的负载特性，杭州易登科技有限公司是一家专业生产电机检测系统的厂家，有着专业的团队为您服务，测功机系统主要组成部分如下描述：1、配套设备：(1) 简单配置：电参数（单相、三相、直流）、测功机控制仪、测功机、夹具。

（2）完整配置：测功机控制仪、单三相直流电参数仪、交流变频电源/直流电源、夹具、工控机显示器、控制操作台2、测功机使用场合磁滞测功机(1) 磁滞测功机由带齿极定子、空心磁滞杯转子、激磁线图、支架、底板等组成，当磁滞测功机内部线圈通过电流时产生磁力线，并形成磁回路二产生转矩，改变励磁电流即可改变负载力矩。

(2) 适用于中小力矩而转速较高的电机测试，如异步电机、小功率直流电机、串激电机及电动工具行业等。

磁粉测功机(1) 磁粉测功机是由定子、实心转子、激磁线圈、磁粉介质、支架、底板等组成，当磁粉测功机内部线圈通过电流时产生磁场，使内部磁粉按磁力线排成磁链，由磁粉链产生拉力变为阻止转子旋转的阻力，该力即为负载力矩。

改变激磁电流即可改变负载力矩。

(2) 适用于大力矩而转速较低的场合。

如起动电机恒力矩带载起动、异步电动机、直流减速电机及造纸、纺织等行业使用的恒张力控制等。

电涡流测功机(1) 电涡流测功机由感应子（转子）、电枢及励磁绕组、转矩、转速传感器、底板等组成，当感应子被电动机驱动旋转时，气隙磁通密度随感应子的旋转而发生周期性变化。

因此，在涡流环表面及一定深度内感生涡流电动势，并产生涡流，该涡流所产生的磁场又与气隙磁场相互作用，产生制动力矩。

改变定子的励磁电流，可以调节被测动力机械的转矩。

（2） 适用于高转速、大功率动力机械的转矩和功率测量，尤其适用于动力机械的仿真寿命试验及温升试验，如串激电机、电动工具及大功率电机、以及煤矿等大型企业使用电机。

应用场合：单相异步电机（洗衣机电机、油烟机电机、风扇电机、空调电机、压缩机电机）、罩极电机、直流电机、串极电机、电动工具、三相电机、同步电机、调速电机、步进电机、雨刮器电机、摇窗电机、汽车暖风电机、摩托车起动电机、煤矿采煤电机机等。

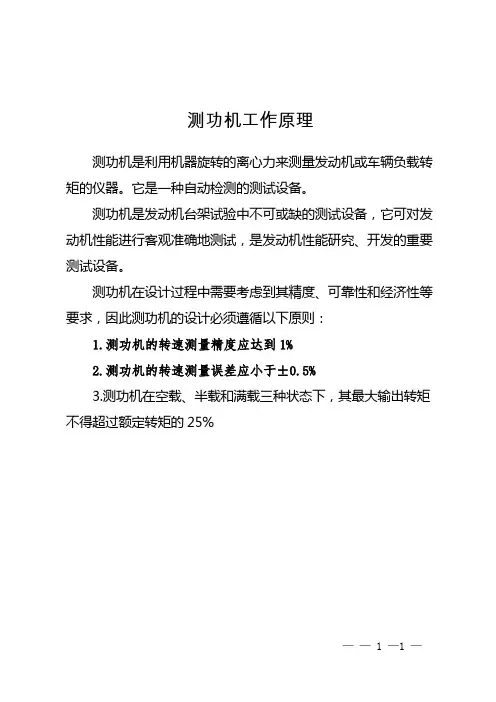

测功机工作原理
测功机是利用机器旋转的离心力来测量发动机或车辆负载转矩的仪器。

它是一种自动检测的测试设备。

测功机是发动机台架试验中不可或缺的测试设备，它可对发动机性能进行客观准确地测试，是发动机性能研究、开发的重要测试设备。

测功机在设计过程中需要考虑到其精度、可靠性和经济性等要求，因此测功机的设计必须遵循以下原则：
1.测功机的转速测量精度应达到1%
2.测功机的转速测量误差应小于±0.5%
3.测功机在空载、半载和满载三种状态下，其最大输出转矩不得超过额定转矩的25%
—— 1 —1 —。

测功机操作规程《测功机操作规程》一、任务目的测功机是一种用于测量物体功率输出的设备，操作规程的目的是确保测功机的安全和有效运行，保护操作人员和设备的安全。

二、操作人员1. 操作人员应接受相关的培训，并获得相关操作证书。

2. 操作人员应了解测功机的基本原理和结构，熟悉相关的操作和维护流程。

3. 操作人员在操作时应佩戴相关的防护装备，并严格遵守操作规程。

三、操作流程1. 开机前检查a. 检查测功机的外观是否完好，有无异常情况。

b. 检查仪表盘和控制面板是否正常。

c. 检查各部位的连接是否牢固。

2. 开机操作a. 打开电源按钮，等待测功机系统自检完成。

b. 检查传感器和仪器是否正常。

c. 根据需要设置测功机的参数。

3. 运行操作a. 将被测试物体放置到测功机上，并确保其固定。

b. 启动测功机，并观察相关指标的变化。

c. 如有异常情况出现，立即停止操作，并进行检查和处理。

4. 关机操作a. 停止测功机的运行。

b. 关闭电源按钮。

c. 检查测功机和测试物体，确保安全。

四、维护保养1. 定期对测功机进行清洁和检查。

2. 及时更换磨损严重的部件。

3. 定期进行维护保养，并记录相关的维护记录。

五、安全注意事项1. 操作人员应始终保持警惕，避免操作过程中的危险情况发生。

2. 在操作过程中，禁止使用损坏的设备和工具。

3. 操作人员应遵守相关的安全操作规程，不得随意操作。

六、其他事项1. 对于特殊情况或故障，应及时上报并寻求专业人员的帮助。

2. 如有任何疑问或建议，及时向相关负责人反馈。

操作规程的制定和执行，不仅可以保障测功机的安全和有效运行，也能提高操作人员的工作效率和安全意识，保护了设备和人员的安全。

怎么挑选一个合适的测功机？在工业和科学研究中，测功机（或称力学试验机）是一个非常重要的设备。

它主要用于测试材料的物理和机械特性，包括强度、刚度、韧性、硬度等等。

在选择测功机时，需要考虑多种因素以确保选购合适的设备。

以下是一些重要的方面需要考虑：功能需求在选购测功机时需要首先考虑的是功能需求。

这包括需要测试的材料类型、大小、形状和测试参数等。

常见的测试参数包括最大载荷、应变或变形，测试速度等等。

因此在选择测功机时，需要仔细检查设备的规格，了解其测量范围和技术指标是否符合需求。

此外，如果需要进行多种测试，则需要查看是否有适当的附件可供选择。

精度和灵敏度在工业和科学研究中，精度和灵敏度对于测功机十分重要。

精度指被测试材料的性能参数和设备测量结果之间的准确度，而灵敏度指设备能检测到的最小变化。

因此，需要选择精度高、灵敏度好的测功机，以减少误差積累，保证测试结果的可靠性。

功能特性测功机的功能特性也是需要关注的一个方面。

不同的设备具有不同的功能特性，例如自动追踪、自动控制、多段测试、温度控制等等。

这些功能特性可以根据测试需求来选择，或者是可以改善测试效率和准确度的重要因素。

操作和安全性测功机的操作和安全性也是非常重要的。

设备操作简单，易于使用的测功机可以降低误差，并提高测试效率。

此外，要确保设备使用安全，例如可以设置测试参数预警、过载保护等安全功能来防止测试中的意外。

设备价格设备价格是选择测功机时的另一个重要考虑因素。

测功机价格因型号、功能、规格等因素而异。

在选购设备时应注意不超过预算，并选择适合项目需求的最佳性价比设备。

品牌和售后服务品牌和售后服务也是选购测功机时需要考虑的因素。

选择大品牌设备，通常可以获得更好的性能和更好的售后支持。

而一些厂商提供更全面和及时的技术支持，有利于设备的运行和维修。

总之，在选购测功机时，需要关注功能需求、精度和灵敏度、功能特性、操作和安全性、设备价格、品牌和售后服务等方面。

最终选择的设备需要符合项目的需求，同时具有稳定、准确的测量功能。

电机测功机原理
电机测功机是一种用来测量电动机输出功率的实验仪器。

它通过连接到电动机的轴上，利用电磁感应原理来测量电动机所产生的扭矩和转速，然后计算出电动机的输出功率。

具体的工作原理如下：
1. 电动机驱动：首先，电动机测功机通过电源将电能供给到电动机驱动电路中，使电动机开始运转。

2. 电磁感应：当电动机运转时，其轴会带动连接在上面的测功机转子一起旋转。

转子上设置了一个感应线圈，称为转速感应线圈。

当转子旋转时，磁场穿过感应线圈，产生感应电动势。

3. 转速测量：测功机利用感应线圈测量出电动机的转速。

感应电动势的频率与转速成正比，因此通过测量感应电动势的频率，可以得知电动机的转速。

4. 扭矩测量：为了测量电动机的输出扭矩，测功机通常会使用一种称为转矩传感器的装置。

转矩传感器与电动机的轴相连，当电动机产生扭矩时，转矩传感器会感受到这个扭矩，并将其转换成电信号。

5. 功率计算：通过测量电动机的转速和扭矩，测功机可以计算出电动机的输出功率。

功率计算公式为：功率=转矩*转速。

因此，测功机根据转速和扭矩的变化来计算出电动机的输出功率。

总结起来，电机测功机利用电磁感应原理通过测量电动机轴上的转速和扭矩来计算电动机的输出功率。

发动机测功机操作方法发动机测功机是用来测试发动机功率输出的设备。

它可以测量发动机在不同负荷和转速条件下的功率输出，并对其进行分析和评估。

以下是发动机测功机的详细操作方法：1. 准备工作a. 确保测功机处于正常工作状态，如检查电源是否接通，仪表是否显示正常等。

b. 准备好适当的测试设备，如测功机传感器、电缆、数据采集系统等。

2. 安装测功机a. 将测功机与发动机的输出轴连接，并确保连接紧固。

b. 检查测功机与发动机之间的传动装置，确保其正常运转。

3. 设置参数a. 根据实际需要，设置测功机的参数，如功率范围、转速范围等。

b. 设置采样频率和数据存储方式，以便后续数据分析和评估。

4. 启动发动机a. 确保发动机处于正常的运行状态，如检查燃油供应是否充足、冷却系统是否正常等。

b. 启动发动机，并将其运行至稳定状态。

5. 开始测试a. 在测功机的控制面板上选择所需的测试模式，如动态负荷测试、定转速测试等。

b. 按照测试程序的要求，逐步增加发动机负荷和转速，直至达到所需的测试条件。

6. 数据采集和分析a. 在测试过程中，测功机会采集并记录发动机的功率输出数据，包括负荷、转速、燃料消耗等。

b. 将采集到的数据导入数据采集系统，进行数据分析和评估。

7. 结果评估a. 根据测试结果和参考标准，评估发动机的功率输出性能，并判断其符合要求。

b. 分析测试过程中发现的异常现象，并进行故障诊断和修复。

8. 结束测试a. 在测试结束后，关闭发动机和测功机，并拆除连接。

b. 清理和维护测功机，确保其处于良好的工作状态。

发动机测功机的操作方法可能会因不同的型号和厂家而有所差异，因此在具体操作中应严格按照设备说明书和操作手册的要求进行操作。

并且，在操作过程中需要十分注意安全，如佩戴个人防护装备、防止电击和热水泄漏等。

此外，操作人员应具备相关的技术知识和经验，以保证测试过程的准确性和可靠性。

测功机工作原理测功机是一种用于测量动力、扭矩、转速和输出功率的机器，它的主要工作原理是根据扭矩和转速的测量值计算出输出功率。

本文将详细介绍测功机的工作原理。

1. 转子和负载在测功机的工作原理中，转子是一个非常关键的组成部分。

转子是一个旋转的部件，由电机和机械构件组成，它与负载相连。

负载通常是一个具有可调的阻力的旋转装置，可以模拟真实的工作环境。

测功机的系统将负载与转子之间的扭矩转换为数字信号，并利用这些信号来计算输出功率和扭矩。

2. 传感器传感器是另一个重要的部分，用于测量负载和转子之间的扭矩。

传感器通常是电子式的、电磁式的或机械式的。

电子式传感器使用电子晶体管来转换扭矩数据为电信号，而机械式传感器则是将扭矩转换为机械变量。

传感器的质量和准确性是测功机的精度和可靠性的关键。

3. 转速传感器除了传感器之外，测功机还需要一个转速传感器来测量旋转的转子的速度。

转速传感器通常是用光、磁、电传感器等技术来实现的，能够测量转子的转速，并发送数据到控制软件中。

4. 控制软件控制软件是测功机的另一个重要组成部分，用于读取和处理数据，计算输出功率和扭矩。

控制软件包括存储器、中央处理器和输入/输出器等组成部分。

它能够实时监测负载和转子的状态，并向机器操作员提供必要的数据和计算结果。

5. 线控系统为了便于操作和自动化控制，测功机通常配备了一个线控系统。

线控系统可以通过有线或无线方式与控制软件进行通信，可实现对转速和扭矩的实时监测和调整。

6. 数据记录与分析系统除了上述主要组成部分外，一些现代化的测功机配备了数据记录与分析系统。

数据记录与分析系统能够记录实验数据、存储数据和自动化数据分析。

这些系统能够在测量结束后快速、自动地生成数据报告，为后续的分析工作提供方便。

综上所述，测功机的工作原理主要包括转子和负载、传感器、控制软件、线控系统和数据记录与分析系统等组成部分。

这些组成部分是相互联系的，相互作用的。

只有当这些组成部分在理想条件下协同工作时，测功机才能够获得准确的测量数据，有效地满足测试和研究的需要。

国内外测功机供应商一、测功机简介测功机也称测功器，主要用于测试发动机的功率，也可作为齿轮箱、减速机、变速箱的加载设备，用于测试它们的传递功率。

主要分为水力测功机、电涡流测功机、电力测功机。

电力测功机利用电机测量各种动力机械轴上输出的转矩，并结合转速以确定功率的设备。

因为被测量的动力机械可能有不同转速，所以用作电力测功机的电机必须是可以平滑调速的电机。

目前用得较多的是直流测功机、交流测功机和涡流测功机。

二、测功机种类（一）、磁滞测功机1、组成及原理：磁滞测功机是由带齿极定子、空心磁滞杯转子、激磁线圈、底板等组成，当磁滞测功机内部线圈通过电流时则产生磁力线，并形成磁回路而产生转矩，改变激磁电流即可改变测功机滞动转矩从而达到控制负载转矩的目的完成对负载特性的测试。

2、产品特点：（1）转子为空心杯形结构，适用于低速和中高速电机（2）测试精度高，灵敏度高，负载转矩稳定性和测试重复性好（3）无电刷滑环结构，气隙中无磁粉摩擦,使用寿命超长。

3、适用场合：适用于中小功率电机的型式试验，如起动电机恒力矩带载起动、异步电动机、单相异步电机（洗衣机电机、油烟机电机、风扇电机、空调电机、压缩机电机）、罩极电机、直流电机、串极电机、步进电机、摩托车起动电机、小功率直流电机、串激电机及电动工具行业等.尤其适合于测试各种微特电机的动态特性曲线。

1、组成及原理磁粉测功机是由定子、实心转子、激磁线圈、磁粉介质、支架、底板等组成，当磁粉测功机内部线圈通过电流时产生磁场，使内部磁粉按磁力线排成磁链，由磁粉链产生拉力变为阻止转子旋转的阻力，该力即为负载力矩。

改变激磁电流即可改变负载力矩。

2、产品特点：（1）转子为空心鼓形转子，惯性小，承受离心力大。

（2）测功机的力矩产生是由磁粉链的拉力形成，力矩变化具有缓冲性。

（3）静态转矩力矩平滑，没有齿槽波动转矩，无剩磁转矩。

（4）无摩擦结构，使用寿命长。

（5）操作方便,只需调节激磁电流即可改变测功机的力矩大小。

测功机传动效率计算公式测功机是一种用于测试机械传动系统性能的设备，通过测量输入和输出功率来计算传动效率。

传动效率是指传动系统输出功率与输入功率之比，是衡量传动系统性能的重要指标。

在工程实践中，需要对传动系统的效率进行准确计算，以评估其性能并进行优化设计。

本文将介绍测功机传动效率的计算公式及其应用。

传动效率计算公式。

传动效率通常用η表示，其计算公式为：η = (输出功率 / 输入功率) × 100%。

其中，输出功率是指传动系统输出端的功率，输入功率是指传动系统输入端的功率。

传动效率的计算需要准确测量输入和输出功率，并进行单位换算，通常使用千瓦（kW）或马力（hp）作为功率单位。

测功机是一种专门用于测量机械传动系统功率的设备，通过测量输入和输出端的转速和扭矩来计算功率。

测功机传动效率的计算公式可以表示为：η = (输出功率 / 输入功率) × 100%。

= (Tout ×ωout) / (Tin ×ωin) × 100%。

其中，Tout和Tin分别是输出端和输入端的扭矩，ωout和ωin分别是输出端和输入端的转速。

通过测功机测量得到的扭矩和转速数据，可以直接代入上述公式进行传动效率的计算。

测功机传动效率计算的应用。

测功机传动效率的计算对于机械传动系统的设计、优化和性能评估具有重要意义。

在工程实践中，可以通过测功机进行传动效率的准确测量，从而评估传动系统的性能并进行优化设计。

1. 传动系统设计。

在传动系统的设计阶段，需要对不同传动方案的效率进行比较，以选择最优方案。

通过测功机进行传动效率的测量，可以直观地了解不同传动方案的性能差异，从而为传动系统的设计提供参考依据。

2. 传动系统优化。

在传动系统运行过程中，可能会出现传动效率下降的问题，影响传动系统的性能和能效。

通过测功机进行传动效率的定期检测，可以及时发现传动系统的问题，并进行优化调整，提高传动效率，降低能耗。

测功机标定方法测功机是一种用于测试发动机输出功率的设备。

在进行发动机动力性能测试时，测功机的准确性和稳定性是非常重要的。

因此，测功机的标定也是非常关键的一步。

本文将介绍测功机的标定方法。

一、设备准备在进行测功机标定之前，需要准备以下设备：1. 标准负载：标准负载是用来测试测功机输出功率准确性的设备。

标准负载一般由一台电机和一台发电机组成。

电机作为负载，发电机则将电机产生的负载转化为电能输出。

标准负载的输出功率应该是已知的。

2. 热电偶：热电偶是一种用于测量温度的设备。

在进行测功机标定时，需要测量标准负载和测功机的温度。

3. 电表：电表用于测量标准负载和测功机的电流和电压。

4. 万用表：万用表用于测量标准负载和测功机的电阻和电容等参数。

5. 计算机：计算机用于记录和处理测量数据。

6. 其他辅助设备：如电缆、夹子等。

二、标定步骤1. 连接设备将标准负载、测功机、热电偶、电表、万用表等设备连接好。

连接时需要注意电缆的阻抗匹配，以及接线的正确性。

2. 测量标准负载参数开启标准负载电机，调整发电机电压和电流，使标准负载输出功率稳定在已知的值。

同时，使用热电偶测量标准负载的温度，并使用电表和万用表测量标准负载的电流、电压、阻抗和电容等参数。

3. 测量测功机参数开启测功机，调整负载，使测功机输出功率稳定在已知的值。

同时，使用热电偶测量测功机的温度，并使用电表和万用表测量测功机的电流、电压、阻抗和电容等参数。

4. 记录数据使用计算机记录标准负载和测功机的测量数据，包括功率、电流、电压、温度、阻抗和电容等参数。

5. 分析数据根据记录的数据，计算出标准负载和测功机的误差，并分析误差的原因。

如果误差较大，需要检查设备的连接和校准。

6. 校准设备根据误差分析结果，对测功机进行校准。

校准方法包括调整测功机的负载、增加或减少测功机的电流和电压等。

7. 重复测量校准后，再次进行测量和记录数据，以检查校准效果。

如果误差仍然较大，则需要进行进一步的调整和校准。

测功机根据《JBT6744-1993小功率电动机试验用测功机通用技术条件》定义，测功机是指能产生制动转矩且带有转矩转速指示器的测量装置。

一、测功机概述测功机也称测功器，主要用于测试发动机的功率，也可作为齿轮箱、减速机、变速箱的加载设备，用于测试它们的传递功率。

根据制动器工作原理的不同，主要分为水力测功机、电涡流测功机、电力测功机。

测功机一般由制动器、测力机构、测速装置及调节和控制系统等组成。

二、测功机的分类及原理测功机为被测机的动力输出提供负载，吸收被测机输出的机械能，并将其转换为其他形式的能量，并测量被测机的转矩、转速等动力性能参数。

某些测功机还可以根据测试需要作为原动机拖动被测机运转，并对相关参数进行测量。

测功机是根据作用力矩与反作用力矩大小相等方向相反的原理来测量扭矩，因此所测扭矩可以通过作用在测功机上的旋转力矩（即制动器外壳反力矩）来指示。

根据制动器工作原理的不同，主要分为水力测功机、电涡流测功机、电力测功机。

根据测功机使用电流的不同，将测功机分类为：直流测功机、交流测功机、涡流测功机。

测功机原理1、水力测功机原理用水作为工作介质而产生制动力矩。

水力测功机的主体为水力制动器，制动器由转子和定子外壳组成。

定子外壳有滚动轴承支撑，可自由摆动，固定在外壳上的力臂可将作用在外壳上的力矩转换为力而作用于测力装置。

转子与发动机输出轴相连，被封闭在外壳内，其间充以水。

工作时水由转子带动获得动量矩并传给外壳。

这样由发动机加给转子的扭矩以一个相同量作用到外壳上，发动机输出功率经过水分子间相互摩擦变成热能。

在改变水层厚度来调节制动力矩的测功机中，水不是始终充满壳体内腔。

转子旋转时，由于离心力的关系，水被甩向转子外缘形成圆环，转子部分地浸湿在圆环水层中。

2、电力测功机原理电力测功机的工作原理和普通发电机和电动机基本相同。

它主要由转子和定子外壳组成。

当作为测功机使用时，它是发电机，其电枢绕组所受的电磁力将产生与转向相反的电磁力矩(制动力矩)，它吸收发动机输出功率，将机械能转化为电能。

测功机操作规程一、引言测功机是一种用于测试发动机输出功率的设备，广泛应用于汽车制造、船舶工业、发电厂和实验室等领域。

为了确保测功机的安全运行和准确性，本文档将介绍测功机的操作规程。

二、安全要求1. 操作人员必须熟悉测功机的使用方法，并具备相关的技术知识。

2. 在操作过程中，必须佩戴适当的个人防护装备，如安全眼镜、防滑鞋等。

3. 在操作测功机之前，必须确保设备和周围环境的安全，检查电源、仪器仪表和电缆是否完好无损。

4. 禁止在操作测功机时穿戴松散的衣物或佩戴长发、项链等可能被卷入机器的物品。

三、操作流程1. 打开测功机电源并进行初步检查。

确认测功机是否处于正常状态，并检查仪器仪表的指示是否正常。

2. 将待测试的发动机连接到测功机上，并确保连接稳固可靠。

3. 打开测功机软件或控制面板，并按照指示进行相应设置，如选择测试模式、调节负载特性等。

4. 在进行测试之前，根据发动机的参数设置合适的负载水平，并记录下来以备后续分析。

5. 启动发动机，并使其达到稳定状态。

注意观察仪表的指示是否正常。

6. 在测功机的软件或控制面板上设置测试时长，并开始记录测试数据。

7. 在测试进行过程中，仔细观察测功机的运行情况和发动机的工作状态，确保发动机运行正常。

8. 在测试结束后，将数据保存到指定的文件或存储设备中，并进行必要的分析和报告编写。

四、故障处理1. 如果在操作测功机的过程中发现异常或故障，应立即停止测试并进行排查。

2. 在排查故障时，应首先检查电源和连接线是否正常，排除电器故障的可能性。

3. 如果问题无法解决，应及时联系维修人员，并做好相应的记录和报告。

五、维护和保养1. 定期对测功机进行维护和保养，清洁和润滑机器的关键部件，以确保其正常运行。

2. 如果测功机长时间不使用，应进行适当的防尘措施，防止灰尘和污染物进入机器内部。

3. 提前预防性地更换易损件和老化的部件，避免因零部件故障而导致不必要的停机时间。

六、安全意识培训为了保障操作人员的安全和提高操作效率，应定期进行测功机的安全意识培训和操作规程培训，使操作人员熟悉设备的操作流程和安全要求，并提高事故应急处理的能力。

电力测功机原理及应用电力测功机是一种用于测量电机或发电机输出功率的设备。

其工作原理是将电机输出的电能转化成机械能，并将机械能转化成电能进行测量。

下面将详细介绍电力测功机的工作原理及其应用。

电力测功机的工作原理如下：1. 输入电能转化：电力测功机接收来自电机的输入电能，通常是交流电或直流电。

交流电经过整流装置转化为直流电，直流电则直接用于驱动电机。

2. 机械能转化：电力测功机中的驱动电机将电能转化为机械能，通过轴传递给待测电机。

驱动电机内部包含电机转子、定子和电发热机构等元件，可以将电能转化为机械能输出。

3. 机械能测量：电力测功机中的负载装置对待测电机输出的机械能进行测量。

负载装置通常由液体阻力装置或电磁负载装置组成。

液体阻力装置通过切割、离合和测速装置等部件来调整阻力大小，实现机械功率测量。

电磁负载装置通过电磁感应原理将机械能转化为电能进行测量。

4. 输出信号处理：电力测功机通过测量和处理负载装置输出的信号，计算出待测电机的输出功率。

信号处理包括滤波、放大和数字信号处理等步骤，确保测量结果准确可靠。

5. 结果显示：电力测功机将测量结果通过显示器、电子屏幕或报表等形式呈现出来。

测量结果通常包括输出功率、转速、效率等参数，以便用户进行分析和评估。

电力测功机具有广泛的应用领域，主要包括以下几个方面：1. 电机制造和研发：电力测功机可以用于电机制造商测试其产品的输出功率、效率和性能，以确保产品达到设计要求。

同时，电力测功机也可以用于电机研发人员进行新产品的性能评估和优化设计。

2. 发电厂：电力测功机可以用于发电厂对发电机的输出功率进行测试和监测，以确保发电机正常运行和高效发电。

3. 能源研究和管理：电力测功机可以用于能源研究机构对各种能源转换设备的功率转换效率进行研究和评估。

在能源管理领域，电力测功机可以用于对建筑物、工厂和设备的能源消耗进行监测和评估，从而提供节能优化的建议。

4. 汽车和航空航天工业：电力测功机可以用于汽车和航空航天工业对发动机或引擎的功率输出进行测试和评估，以确保其性能符合标准和要求。
