测功机工作原理
测功机是一种用于测量发动机输出功率的设备。
它的工作原理基于负载和测量两个主要部分。
负载部分是由电阻器构成的负载电路。
这个电阻器充当负载，模拟真实工作条件下的负荷。
在负载部分，通过调节电阻的大小可以模拟不同负载情况，以便对发动机在不同工况下的工作性能进行测试。
测量部分通过传感器将发动机输出的功率信号转换成电信号。
传感器可以是转速传感器、扭矩传感器等，它们能够测量转速、扭矩等参数。
这些传感器将测量到的参数转化为电信号，并传给测功机的测量部分。
在测量部分，测功机会将测量到的电信号进行信号处理和计算。
通过对电信号进行滤波、放大、数字化等处理，得出发动机的功率输出。
通过与负载部分联动，测功机能够在不同工况下实时监测发动机的输出功率，包括最大功率、持续功率、短时爆发功率等指标。
通过不断调整负载电路，并实时监测发动机输出功率的变化，测功机可以绘制出发动机的功率曲线图。
这个曲线图反映了发动机在不同转速和负荷下的工作状态，对于评估发动机性能和调整发动机参数非常重要。
综上所述，测功机通过负载和测量两个主要部分，实现对发动机输出功率的测量和评估。
它的工作原理是通过模拟负载和测
量传感器，结合信号处理和计算，获得发动机在不同工况下的功率输出情况。

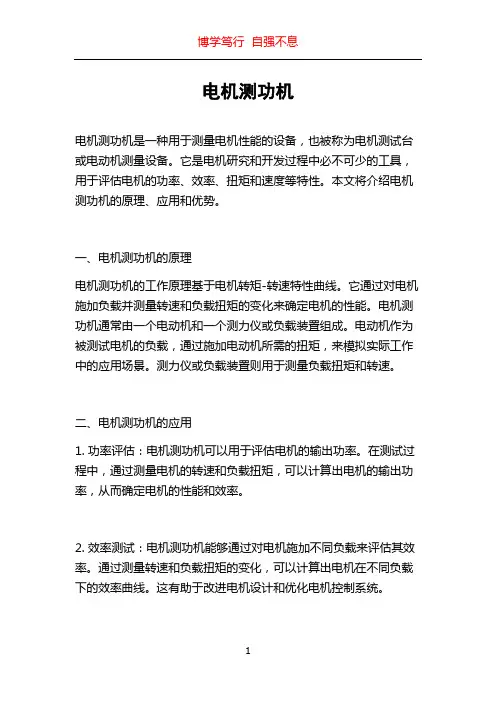

电机测功机电机测功机是一种用于测量电机性能的设备，也被称为电机测试台或电动机测量设备。
它是电机研究和开发过程中必不可少的工具，用于评估电机的功率、效率、扭矩和速度等特性。
本文将介绍电机测功机的原理、应用和优势。
一、电机测功机的原理电机测功机的工作原理基于电机转矩-转速特性曲线。
它通过对电机施加负载并测量转速和负载扭矩的变化来确定电机的性能。
电机测功机通常由一个电动机和一个测力仪或负载装置组成。
电动机作为被测试电机的负载，通过施加电动机所需的扭矩，来模拟实际工作中的应用场景。
测力仪或负载装置则用于测量负载扭矩和转速。
二、电机测功机的应用1. 功率评估：电机测功机可以用于评估电机的输出功率。
在测试过程中，通过测量电机的转速和负载扭矩，可以计算出电机的输出功率，从而确定电机的性能和效率。
2. 效率测试：电机测功机能够通过对电机施加不同负载来评估其效率。
通过测量转速和负载扭矩的变化，可以计算出电机在不同负载下的效率曲线。
这有助于改进电机设计和优化电机控制系统。
3. 扭矩测量：电机测功机可以用于准确测量电机的扭矩输出。
通过施加不同负载并测量负载扭矩的变化，可以得到电机的扭矩-转速特性曲线。
这对于了解电机在不同工作条件下的性能非常重要。
4. 速度调节：电机测功机可以模拟不同工作条件下的转速变化，从而对电机的速度调节性能进行评估。
通过施加不同负载并测量转速的变化，可以确定电机的速度调节能力和响应特性。
三、电机测功机的优势1. 精确度高：电机测功机采用先进的传感器和测量技术，能够提供高精度的测量结果。
这对于评估电机性能和进行精确控制非常重要。
2. 可重复性好：电机测功机能够提供稳定和可重复的测试结果。
这有助于在不同条件下对电机进行准确的比较和评估。
3. 多功能性：电机测功机可以用于测试不同类型和规格的电机，包括直流电机、交流电机和步进电机等。
它还可以评估电机在不同工况下的性能表现。
4. 高效率：电机测功机能够快速进行测试，并提供实时的测量结果。

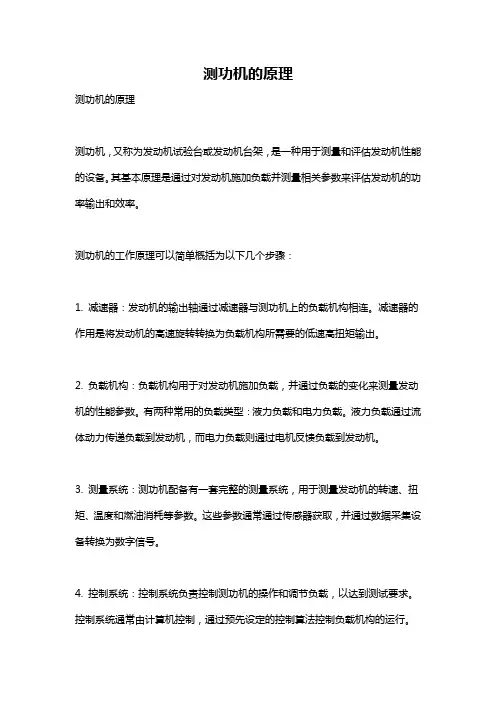

测功机的原理测功机的原理测功机，又称为发动机试验台或发动机台架，是一种用于测量和评估发动机性能的设备。
其基本原理是通过对发动机施加负载并测量相关参数来评估发动机的功率输出和效率。
测功机的工作原理可以简单概括为以下几个步骤：1. 减速器：发动机的输出轴通过减速器与测功机上的负载机构相连。
减速器的作用是将发动机的高速旋转转换为负载机构所需要的低速高扭矩输出。
2. 负载机构：负载机构用于对发动机施加负载，并通过负载的变化来测量发动机的性能参数。
有两种常用的负载类型：液力负载和电力负载。
液力负载通过流体动力传递负载到发动机，而电力负载则通过电机反馈负载到发动机。
3. 测量系统：测功机配备有一套完整的测量系统，用于测量发动机的转速、扭矩、温度和燃油消耗等参数。
这些参数通常通过传感器获取，并通过数据采集设备转换为数字信号。
4. 控制系统：控制系统负责控制测功机的操作和调节负载，以达到测试要求。
控制系统通常由计算机控制，通过预先设定的控制算法控制负载机构的运行。
5. 数据分析与显示：测功机上安装了一个数据分析与显示系统，用于实时监测和显示测量数据，并对数据进行分析。
通过数据分析，可以评估发动机的性能指标，并检测发动机的故障。
测功机的原理是基于能量守恒和力学原理。
发动机通过燃烧燃料产生的化学能转化为机械能，然后传递到测功机上的负载机构。
测功机的负载机构将发动机的机械能转化为米制物理学中的功，通过测量功和相关参数，可以计算出发动机的功率输出和效率。
在实际使用测功机进行测试时，首先将发动机安装于测功机上，并连接好电气和机械连接。
然后根据所需的测试要求，通过控制系统设定负载和运行参数。
接下来，控制系统将发动机启动并使其达到稳定运行状态，并开始记录测量参数，如转速、扭矩、燃油消耗等。
根据这些参数，可以计算出发动机的有效功率、效率和其他性能指标。
测功机广泛应用于发动机制造、研究开发和故障诊断等领域。
它可以对各种类型的发动机进行测试和评估，包括汽车发动机、船舶发动机、飞机发动机等。

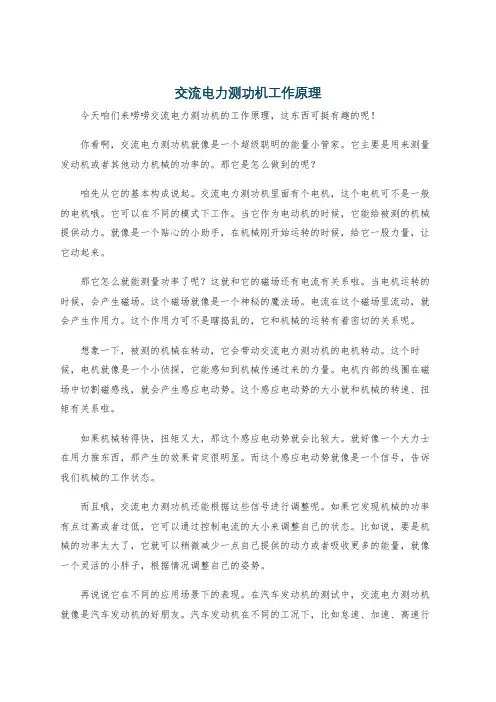

交流电力测功机工作原理今天咱们来唠唠交流电力测功机的工作原理，这东西可挺有趣的呢！你看啊，交流电力测功机就像是一个超级聪明的能量小管家。
它主要是用来测量发动机或者其他动力机械的功率的。
那它是怎么做到的呢？咱先从它的基本构成说起。
交流电力测功机里面有个电机，这个电机可不是一般的电机哦。
它可以在不同的模式下工作。
当它作为电动机的时候，它能给被测的机械提供动力。
就像是一个贴心的小助手，在机械刚开始运转的时候，给它一股力量，让它动起来。
那它怎么就能测量功率了呢？这就和它的磁场还有电流有关系啦。
当电机运转的时候，会产生磁场。
这个磁场就像是一个神秘的魔法场。
电流在这个磁场里流动，就会产生作用力。
这个作用力可不是瞎捣乱的，它和机械的运转有着密切的关系呢。
想象一下，被测的机械在转动，它会带动交流电力测功机的电机转动。
这个时候，电机就像是一个小侦探，它能感知到机械传递过来的力量。
电机内部的线圈在磁场中切割磁感线，就会产生感应电动势。
这个感应电动势的大小就和机械的转速、扭矩有关系啦。
如果机械转得快，扭矩又大，那这个感应电动势就会比较大。
就好像一个大力士在用力推东西，那产生的效果肯定很明显。
而这个感应电动势就像是一个信号，告诉我们机械的工作状态。
而且哦，交流电力测功机还能根据这些信号进行调整呢。
如果它发现机械的功率有点过高或者过低，它可以通过控制电流的大小来调整自己的状态。
比如说，要是机械的功率太大了，它就可以稍微减少一点自己提供的动力或者吸收更多的能量，就像一个灵活的小胖子，根据情况调整自己的姿势。
再说说它在不同的应用场景下的表现。
在汽车发动机的测试中，交流电力测功机就像是汽车发动机的好朋友。
汽车发动机在不同的工况下，比如怠速、加速、高速行驶的时候，功率是不一样的。
交流电力测功机就能准确地测量出这些不同工况下的功率。
它就像一个精确的小秤，能称出发动机在每个时刻的“力量值”。
在工业生产中，那些大型的机械设备也离不开交流电力测功机。

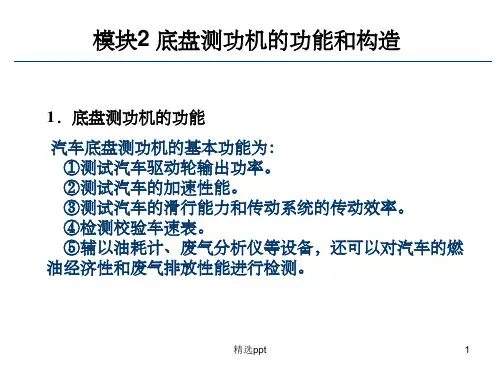

底盘测功机原理及在汽车修理中的应用实例汽车底盘测功机原理底盘测功机(Dynamometer)是一种用来模拟汽车在道路上行驶时受到的阻力，测量其驱动轮输出功率、扭矩(或驱动力)以及车辆速度、加速度、滑行等性能的设备。
本文将简要介绍底盘测功机的原理、构造及其在汽车修理中的应用。
一、底盘测功机的原理和构造底盘测功机是一种不解体检验汽车性能的检测设备，它不但可以通过在室内台架上模拟道路行驶工况的方法来检测汽车的动力性、燃油经济性以及排放性能，同时还能便利地对汽车进展加载从而再现汽车在不同负荷条件下的故障，便于进展诊断。
由于汽车在底盘测功机上进展试验时能通过调整不同负荷转变试验条件，使四周环境影响减至最小，同时通过功率吸取加载装置来模拟道路行驶阻力，掌握行驶状况，故能进展符合实际的简单循环试验，同时在全部试验中，车辆又相对于地面保持静止，可连接多种仪器，因而得到广泛应用。
如图1 所示。
通常见到轻型车所用的底盘测功机主要有以下几种分类方法：(1)依据滚筒数量可分为单滚筒和双滚筒，其中单滚筒底盘测功机，其滚筒直径较大，大约在 1000-2500mm 左右，制造和安装费用大，但其测试精度高，一般用于制造厂和科研单位；双滚筒式底盘测功机的滚筒直径小，或许为 180-500mm，设备本钱低，使用便利，但测试精度较差，一般用于汽车使用、修理行业及汽车检测线、站。
(2)依据驱动方式可分为两驱式转鼓和四驱式转鼓，两驱式转鼓价格廉价，可以测量前驱或后驱车辆；四驱式转鼓则价格较贵，不但可测试两驱车辆还可测试全时四驱车辆。
(3)依据用途可分为综合性能转鼓和专用转鼓，其中专用转鼓主要针对某些专用功能而设计制造的，例如专用于进展排放测量的排放转鼓，目前很多城市进展简易工况排放测试的转鼓就属于这类转鼓，其可达最高车速通常在120km／h 以下，最大吸取功率在160kW 左右，而性能转鼓则可用来对车辆动力性、燃油经济性及排放特性等综合性能进展测试，最高车速通常可达 200km／h，最大吸取功率在 250kW 以上。
