四、多普勒血流显像分析

颈动脉超声检查技术一、颈部血管超声检查的原理和成像超声是指振动频率每秒在20000次（Hz ，赫兹）以上，超过人耳听阈值上限的声波。

超声检查是利用超声波的物理特性和人体器官组织声学特性相互作用后产生的信息，并将其接收、放大和信息处理后形成的图像和数据。

借此进行疾病诊断的无创性检查方法。

超声成像基本原理和过程主要是依据超声波在介质中传播的物理特性，其中，主要包括一下三方面：①声阻抗特性②声衰减特性③多普勒特性。

1、多普勒效应（Doppler effect ）是指声源与接收体发生相对运动时，所接收的声波频率会发生改变的现象，这种差别称之为多普勒频移或差频（f d ）。

1842年首先由奥地利物理学家克约斯琴•约翰•多普勒提出的。

利用多普勒效应原理检测物体的运动。

多普勒频移（fd ）与发射超声波的频率（fo ）、反射物体运动的速度（V ）、超声束与血流之间夹角（θ）的余弦成正比，与声速（C ）成反比，多普勒频移f d 公式为：f d ＝f r －fo ＝θcos c fo 2v ∙∙θcos 2foC fd ∙∙=V 公式中fd 、cos θ仪器均可显示，fo 及C 为已知，可以计算出V 。

fo 发射超声波的频率；f r 接收到的超声波频率；f d 多普勒频移；V 反射物体运动的速度；C 超声波在介质中的传播速度，θ超声波与反射体运动方向间的夹角。

由此而知，f o 和v 均为零时，声源与接收器之间不产生多普勒频移。

多普勒频移与血流速度成正比。

2、多普勒超声成像类型：（1）连续超声波多普勒技术（continuous ultrasonic wave Doppler technique ）：以频谱显示。

应用连续超声波接收运动物体的多普勒频移信号，简称CW 。

其优点为可以测定高速血流，常用于测定心脏瓣口狭窄或返流的高速血流。

缺点为没有距离分辨能力，不能区分信号来源深度。

（2）脉冲超声波多普勒技术（pulse ultrasonic wave Doppler technique ）：亦以频谱显示，与二维超声相结合。

超声影像学(多普勒血流显像)超声影像学(多普勒血流显像)1. 引言超声影像学是一种通过声波来获取内部结构图像的医学成像技术。

其中，多普勒血流显像（Doppler flow imaging）是超声影像学的一个重要分支，通过检测和显示血流速度信息，可以帮助医生对血液循环和器官血供进行评估和分析。

本文将介绍多普勒血流显像的基本原理、适用范围、临床应用和前景。

2. 多普勒效应多普勒效应描述了当声波遇到运动物体时，声波频率会发生变化的现象。

通过衡量声波的频率变化，可以对运动物体的速度进行测量。

在多普勒血流显像中，利用多普勒效应来检测和显示血流速度信息。

3. 多普勒血流显像技术多普勒血流显像技术是超声影像学中常用的一种方法，主要用于评估和监测血液流动情况。

它通过分析回波信号的频率变化，得出血流速度信息，并以彩色或灰度图像的形式进行显示。

3.1. 颜色多普勒血流显像颜色多普勒血流显像是多普勒血流显像中最常见的一种方法。

通过设置特定的探头和参数，可以将不同速度的血流以不同颜色显示在图像上，从而直观地表示血流速度和方向。

3.2. 脉冲多普勒血流显像脉冲多普勒血流显像是另一种常用的多普勒血流显像技术。

它使用高频率、窄脉冲的声波束来定位和测量特定位置的血流速度。

这种方法适用于检测较小血管或局部血流速度。

4. 多普勒血流显像的临床应用多普勒血流显像在医学临床中有广泛的应用，常见的应用领域包括但不限于以下几个方面：4.1. 心脏血流评估多普勒血流显像可以用于心脏病患者的血流评估。

通过观察心脏中不同部位的血流速度和方向，医生可以判断心脏瓣膜功能是否正常，诊断心脏瓣膜狭窄或关闭不全等疾病。

4.2. 脑血流检测多普勒血流显像可以帮助医生评估脑血液循环的状况。

通过检测头部动脉和静脉血流速度，可以识别和诊断脑血管疾病，如脑梗死或脑动脉瘤。

4.3. 孕妇妊娠检查多普勒血流显像在孕妇妊娠检查中被广泛应用。

通过检测胎盘和胎儿的血流情况，可以评估胎盘功能和胎儿发育状况，了解胎儿是否存在供氧不足或其他异常情况。

超声影像学(多普勒血流显像)超声影像学（多普勒血流显像）超声影像学是一种非侵入性的医学影像技术，通过利用超声波的特性来对人体进行成像和诊断。

其中，多普勒血流显像是超声影像学中的一项重要技术，它可以用来观察和评估血流的速度、方向和血管的异常情况。

1. 超声影像学的原理超声影像学利用超声波在物体中的传播和反射来形成图像。

当超声波从超声探头中发出，并通过人体组织传播时，会与组织内的不同结构发生反射、散射和透射。

这些反射、散射和透射的声波被接收器接收并转化为电信号，最终形成图像。

2. 多普勒血流显像的原理多普勒血流显像是基于多普勒效应原理的一种超声影像技术。

当声波与运动的红细胞相互作用时，红细胞会散射声波并引起频率的偏移。

根据多普勒效应原理，当物体靠近超声探头时，反射回来的声波频率会高于发射频率；当物体远离超声探头时，反射回来的声波频率会低于发射频率。

通过测量频率的变化，可以推测出物体的速度和方向。

3. 多普勒血流显像的应用多普勒血流显像广泛应用于医学领域的心血管系统、血管病变和肿瘤等领域的研究和诊断。

其主要应用包括：心血管系统：用于测量和评估心脏和血管的血流速度、方向和异常情况，帮助诊断心脏瓣膜异常、心脏肌肉缺血和心脏功能异常等疾病。

血管病变：用于评估血管病变的程度和严重性，如动脉粥样硬化、深静脉血栓形成和血栓栓塞等。

肿瘤：用于观察和评估肿瘤的血供情况，包括肿瘤的血流速度、血流容积和血管情况，有助于诊断肿瘤的性质和恶性程度。

4. 多普勒血流显像的优势相比其他影像技术，多普勒血流显像具有以下优势：非侵入性：多普勒血流显像通过超声波来实现成像，不需要穿刺或注射造影剂，对患者无创伤。

实时性：多普勒血流显像能够实时、动态地观察和评估血流情况，有助于快速诊断和治疗决策。

可重复性：多普勒血流显像可以反复进行，以跟踪疾病的发展和治疗效果。

成本相对较低：相比其他影像技术，多普勒血流显像的设备和检查费用相对较低，更易于推广和普及。

医院彩色多普勒血流显像及频谱多普勒检查常规一、心血管疾病检查1．仪器调节方法探头频率 2.5～3.5MHz，彩色多普勒的壁滤波用较高通滤波器，彩色标志图（coformap）用变易型，频谱多普勒的取样容积（SV）长度用3mm，一般不超过血管内径大小，超声束与血流的夹角＜20o。

其他调节与二维超声相同。

2．心腔各部位血流检查方法(1)二尖瓣口血流：用心尖四心腔图，取样容积置二尖瓣口的左室侧，距瓣尖约1cm处，于舒张期显示朝向探头的彩色（红色）血流信号，正向双峰型的多普勒频谱。

正常为层流，异常为湍流频谱。

(2)主动脉瓣口血流：用心尖五心腔图，取样容积置主动脉瓣上方，于收缩期显示背向探头的彩色（蓝色）血流信号，负向单峰型多普勒频谱。

(3)三尖瓣口血流：用胸骨旁右室流入道长轴图、主动脉短轴图、心尖四心腔图，取样容积置于三尖瓣前瓣、隔瓣的右室侧，距瓣尖约1cm处，于舒张期显示与二尖瓣口类似的彩色血流信号和多普勒频谱。

(4)肺动脉瓣口血流：用胸骨旁主动脉短轴图、肺动脉分叉长轴图，取样容积置于肺动脉瓣上方，显示背向探头的彩色（蓝色）血流信号及负向单峰型多普勒频谱。

(5)过室间隔血流：检查室间隔缺损的左向右分流，用胸骨旁左室长轴图、心尖四心腔及五心腔图、胸骨旁主动脉短轴图、胸骨旁右室流出道长轴图等断面图，彩色多普勒血流显像显示室间隔中断处有从左室穿越室间隔到右室的收缩期朝向探头的彩色血流信号，由于流速快，可显示为五彩镶嵌的血流信号，连续波多普勒在右室侧血流信号处取样，多普勒频谱显示为收缩期正向单峰高速湍流频谱。

(6)过房间隔血流：检查房间隔缺损的左向右分流，用剑突下心房两腔图、胸骨旁四心腔图等断面图，彩色多普勒血流显示有以舒张期为主的从左房穿越房间隔到右房的朝向探头彩色血流信号，脉冲型多普勒在右房侧血流信号处取样，多普勒频谱显示为以舒张期为主的正向中等速度血流。

(7)主动脉至肺动脉分流血流：检查动脉导管未闭时主动脉至肺动脉的分流血流，彩色多普勒血流在主肺动脉内（直至左肺动脉、未闭的动脉导管）显示收缩期背向探头的彩色血流信号，舒张期显示从未闭动脉导管至主肺动脉内的朝向探头的快速彩色血流信号，连续波多普勒在主肺动脉内（可延续至左肺动脉、未闭动脉导管处）取样，显示双向快速的多普勒频谱，舒张期为正向，收缩期为负向。

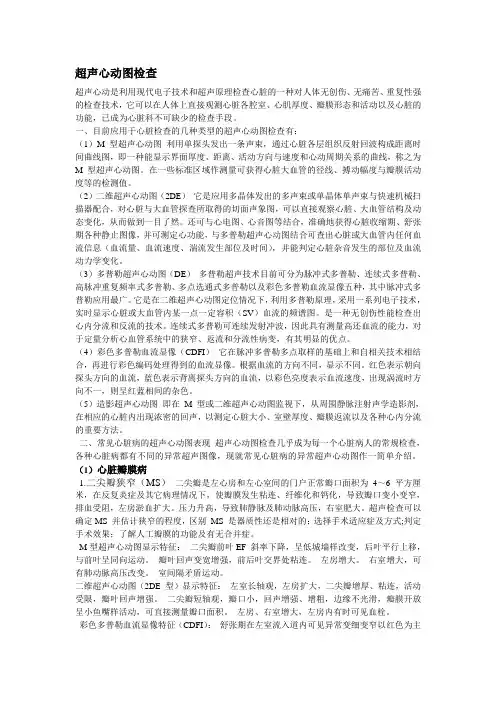

超声心动图检查超声心动是利用现代电子技术和超声原理检查心脏的一种对人体无创伤、无痛苦、重复性强的检查技术，它可以在人体上直接观测心脏各腔室、心肌厚度、瓣膜形态和活动以及心脏的功能，已成为心脏科不可缺少的检查手段。

一、目前应用于心脏检查的几种类型的超声心动图检查有：（1）M型超声心动图利用单探头发出一条声束，通过心脏各层组织反射回波构成距离时间曲线图，即一种能显示界面厚度、距离、活动方向与速度和心动周期关系的曲线，称之为M 型超声心动图。

在一些标准区域作测量可获得心脏大血管的径线、搏动幅度与瓣膜活动度等的检测值。

（2）二维超声心动图（2DE）它是应用多晶体发出的多声束或单晶体单声束与快速机械扫描器配合，对心脏与大血管探查所取得的切面声象图，可以直接观察心脏、大血管结构及动态变化，从而做到一目了然。

还可与心电图、心音图等结合，准确地获得心脏收缩期、舒张期各种静止图像，并可测定心功能，与多普勒超声心动图结合可查出心脏或大血管内任何血流信息（血流量、血流速度、湍流发生部位及时间），并能判定心脏杂音发生的部位及血流动力学变化。

（3）多普勒超声心动图（DE）多普勒超声技术目前可分为脉冲式多普勒、连续式多普勒、高脉冲重复频率式多普勒、多点选通式多普勒以及彩色多普勒血流显像五种，其中脉冲式多普勒应用最广。

它是在二维超声心动图定位情况下，利用多普勒原理，采用一系列电子技术，实时显示心脏或大血管内某一点一定容积（SV）血流的频谱图。

是一种无创伤性能检查出心内分流和反流的技术。

连续式多普勒可连续发射冲波，因此具有测量高还血流的能力，对于定量分析心血管系统中的狭窄、返流和分流性病变，有其明显的优点。

（4）彩色多普勒血流显像（CDFI）它在脉冲多普勒多点取样的基础上和自相关技术相结合，再进行彩色编码处理得到的血流显像。

根据血流的方向不同，显示不同。

红色表示朝向探头方向的血流，蓝色表示背离探头方向的血流，以彩色亮度表示血流速度，出现涡流时方向不一，则呈红蓝相间的杂色。

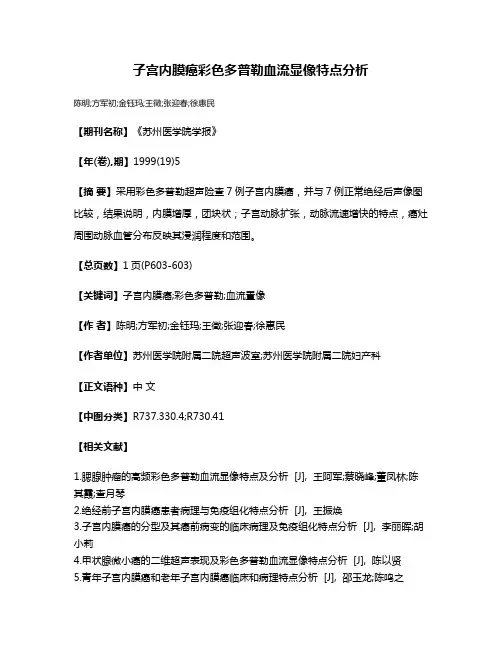

子宫内膜癌彩色多普勒血流显像特点分析
陈明;方军初;金钰玛;王徵;张迎春;徐惠民
【期刊名称】《苏州医学院学报》
【年(卷),期】1999(19)5
【摘要】采用彩色多普勒超声险查7例子宫内膜癌，并与7例正常绝经后声像图比较，结果说明，内膜增厚，团块状；子宫动脉扩张，动脉流速增快的特点，癌灶周围动脉血管分布反映其浸润程度和范围。

【总页数】1页(P603-603)
【关键词】子宫内膜癌;彩色多普勒;血流置像
【作者】陈明;方军初;金钰玛;王徵;张迎春;徐惠民
【作者单位】苏州医学院附属二院超声波室;苏州医学院附属二院妇产科
【正文语种】中文
【中图分类】R737.330.4;R730.41
【相关文献】
1.腮腺肿瘤的高频彩色多普勒血流显像特点及分析 [J], 王阿军;蔡晓峰;董凤林;陈其霞;查月琴
2.绝经前子宫内膜癌患者病理与免疫组化特点分析 [J], 王振焕
3.子宫内膜癌的分型及其癌前病变的临床病理及免疫组化特点分析 [J], 李丽晖;胡小莉
4.甲状腺微小癌的二维超声表现及彩色多普勒血流显像特点分析 [J], 陈以贤
5.青年子宫内膜癌和老年子宫内膜癌临床和病理特点分析 [J], 邵玉龙;陈鸣之
因版权原因，仅展示原文概要，查看原文内容请购买。

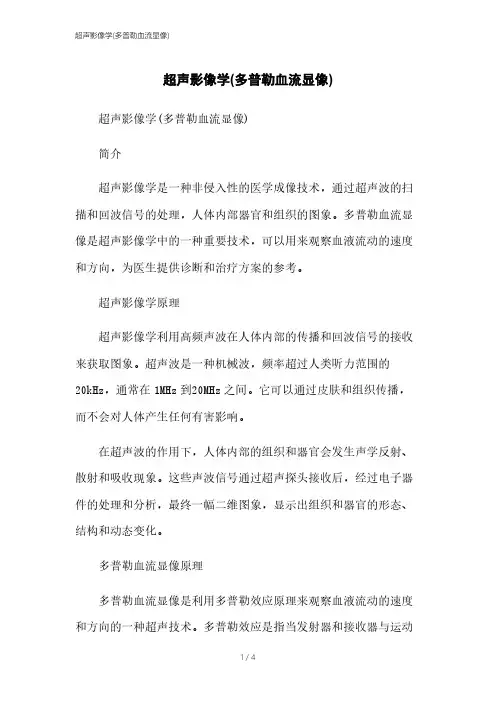

超声影像学(多普勒血流显像)超声影像学(多普勒血流显像)简介超声影像学是一种非侵入性的医学成像技术，通过超声波的扫描和回波信号的处理，人体内部器官和组织的图象。

多普勒血流显像是超声影像学中的一种重要技术，可以用来观察血液流动的速度和方向，为医生提供诊断和治疗方案的参考。

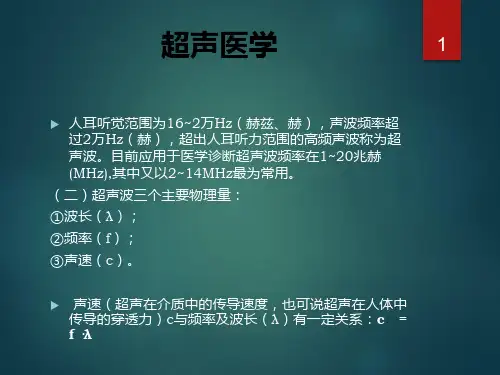

超声影像学原理超声影像学利用高频声波在人体内部的传播和回波信号的接收来获取图象。

超声波是一种机械波，频率超过人类听力范围的20kHz，通常在1MHz到20MHz之间。

它可以通过皮肤和组织传播，而不会对人体产生任何有害影响。

在超声波的作用下，人体内部的组织和器官会发生声学反射、散射和吸收现象。

这些声波信号通过超声探头接收后，经过电子器件的处理和分析，最终一幅二维图象，显示出组织和器官的形态、结构和动态变化。

多普勒血流显像原理多普勒血流显像是利用多普勒效应原理来观察血液流动的速度和方向的一种超声技术。

多普勒效应是指当发射器和接收器与运动物体产生相对运动时，信号的频率会发生改变。

在超声影像学中，由于血液流动的速度和方向不同，回波信号与发射信号的频率会发生差异，通过测量差异频率可以得到血流的速度和方向信息。

多普勒血流显像有两种模式:颜色多普勒模式和功率多普勒模式。

颜色多普勒模式将不同速度的血流以不同颜色显示在图象上，可以直观地观察到血流的动态情况。

功率多普勒模式则是通过计算回波信号的功率来估计血流量的多少。

应用领域超声影像学(多普勒血流显像)广泛应用于医学领域，特殊是心血管、肝脏、肾脏、乳腺、甲状腺等器官的检查和诊断。

以下是一些典型的应用领域：1. 心血管领域：用于检测心脏病的早期病变、血管狭窄和血液回流情况等。

2. 肝脏领域：用于检查肝脏肿瘤、肝血流动力学、门脉高压等问题。

3. 肾脏领域：用于评估肾脏功能、结石检测和肾动脉狭窄等。

4. 乳腺领域：多普勒血流显像可以匡助鉴别肿块的良恶性、评估肿瘤血供情况。

5. 甲状腺领域：对甲状腺结节进行定性和定量分析，判断是否为恶性。
