雷达发射线性调频信号,载频10GHz,线性调频信号带宽10MHz,脉宽5us,采样率自设,两目标距离雷达5000米和5020米之巴公井开创作（1）（2）模拟两个目标的回波,并进行脉冲压缩（匹配滤波）,验证脉冲压缩对改善雷达距离分辨力的作用（3）调整两个目标的间距从1米到20米,观察结果得出结论.①源代码：clear all;close all;fc=10e9;%载频B=10e6;%带宽fs=2*fc;%采样率T=5*10^-6;%雷达脉宽t=0:1/fs:10*T;s1=5000;%目标1距离s2=5020;%目标2距离c=3e8;%光速t1=2*s1/c;%雷达波从目标1回波的延时t2=2*s2/c;%雷达波从目标2回波的延时u=B/T;st=rectpuls(t,T).*exp(j*2*pi*(fc*t+u*t.^2));%发射信号sr1=rectpuls((t-t1),T).*exp(j*2*pi*(fc*(t-t1)+u*(t-t1).^2));%目标1的回波sr2=rectpuls((t-t2),T).*exp(j*2*pi*(fc*(t-t2)+u*(t-t2).^2));%目标2的回波sr=sr1+sr2;%两目标总的回波figure(1);plot(real(sr));%未压缩回波title('未压缩回波');axis([6*10^5,7.4*10^5,-2,2]);F=fftshift(fft(sr));%进行脉冲压缩Ft=F.*conj(F);f=ifft(Ft);figure(2);plot(fftshift(abs(f)));%压缩回波title('压缩回波');axis([4.9*10^5,5.1*10^5,0,2*10^5]);②运行结果：改变相对距离为1米,运行结果如下：两目标不成份辨,直到两目标相对距离为13米时,目标可清晰分辨,如下：结论：当目标的相对距离较近时,目标的未压缩回波已不能分辨出两目标的位置,这时使用脉冲压缩可以增加雷达的分辨力,但其能力也是有限的,当两目标的相对距离太近时,即使脉冲压缩也不能分辨,即脉冲压缩不能使脉宽无限小.。
雷达发射LFM 信号时，脉冲压缩公式的推导与Matlab 仿真实现雷达测距。
摘要：基于MATLAB平台以线性调频信号为例通过仿真研究了雷达信号处理中的脉冲压缩技术。
在对线性调频信号时域波形进行仿真的基础上介绍了数字正交相干检波技术。
最后基于匹配滤波算法对雷达回波信号进行了脉冲压缩仿真，仿真结果表明采用线性调频信号可以有效地实现雷达回波信号脉冲压缩、实现雷达测距并且提高雷达的距离分辨力。
关键词：线性调频，脉冲压缩，数字正交相干，匹配滤波。
When radar transmits LFM signal, the pulsecompression formula is deduced and Matlabsimulation is used to realize radar ranging Abstract: Based on the MATLAB platform as example for LFM signal is studied by simulation of pulse compression technology in radar signal processing. Based on the simulation of time domain linear FM signal waveform is introduced on the digital quadrature coherent detection technology. Finally, based on the matched filter algorithm of radar echo signal of pulse compression simulation, the simulation results show that the linear FM signal can effectively realize the radar echo signal of pulse compression radar, improve the range resolution.Key word: Linear frequency modulation,pulse compressiondigital,quadrature coherence,matched filtering.1、引言1.1雷达起源雷达的出现，是由于二战期间当时英国和德国交战时，英国急需一种能探测空中金属物体的雷达（技术）能在反空袭战中帮助搜寻德国飞机。
一、实验室名称： 电子信息工程专业学位研究生实践基地二、实验项目名称： LFM 脉冲压缩雷达的设计与验证三、实验学时：20四、实验原理：1、LFM 脉冲信号和脉冲压缩处理脉冲雷达是通过测量目标回波延迟时间来测量距离的，距离分辨力直接由脉冲带宽确定。
窄脉冲具有大带宽和窄时宽，可以得到高距离分辨力，但是，采用窄脉冲实现远作用距离需要有高峰值功率，在高频时，由于波导尺寸小，会对峰值功率有限制，以避免传输线被高电压击穿，该功率限制决定了窄脉冲雷达有限的作用距离。
现代雷达采用兼具大时宽和大带宽的信号来保证作用距离和距离分辨力，大时宽脉冲增加了雷达发射能量，实现远作用距离，另一方面，宽脉冲信号通过脉冲压缩滤波器后变换成窄脉冲来获得高距离分辨力。
进行脉冲压缩时的LFM 脉冲信号为基带信号，其时域形式可表示为其中的矩形包络为式中的μ为调频斜率，与调频带宽和时宽的关系如下式时带积1D BT =>>时，LFM 脉冲信号的频域形式可近似表示为脉冲压缩滤波器实质上就是匹配滤波器，匹配滤波器是以输出最大信噪比为准则设计出来的最佳线性滤波器。
假设系统输入为()()()i i x t s t n t =+，噪声()i n t 为均匀白噪声，功率谱密度为0()2n p N ω=，()i s t 是仅在[0,]T 区间取值的输入脉冲信号。
根据线性系统的特点，经过频率响应为()H ω匹配滤波器的输出信号为()()()o o y t s t n t =+，其中输入信号分量的输出为与此同时，输出的噪声平均功率为则0t 时刻输出信号信噪比可以表示为要令上式取最大值，根据Schwarz不等式，则需要匹配滤波器频响为对应的时域冲激响应函数形式为要使该匹配滤波器为因果系统，必须满足0t T≥，信噪比最大时刻的输出信噪比取值是当匹配滤波器冲激响应函数满足(5-5)式时，通过匹配滤波器的输出信号分量可以表示为下式：由上式可知，此时的输出信号分量实际上是输入信号的自相关函数，在0t时刻输出的最大值就是自相关函数的最大值。
随机信号处理实验————线性调频（LFM）信号脉冲压缩仿真姓名：***学号： **********一、实验目的：1、了解线性FM 信号的产生及其性质；2、熟悉MATLAB 的基本使用方法；3、利用MATLAB 语言编程匹配滤波器。
4、仿真实现FM 信号通过匹配滤波器实现脉压处理，观察前后带宽及增益。
5、步了解雷达中距离分辨率与带宽的对应关系。
二、实验内容：1、线性调频信号线性调频矩形脉冲信号的复数表达式为：()()2001222j f t j f t ut lfmt t u t Arect S e e ππτ⎛⎫+ ⎪⎝⎭⎛⎫== ⎪⎝⎭ ()211,210,2j ut t t t u t Arect rect t e πττττ⎧≤⎪⎪⎛⎫⎛⎫==⎨ ⎪ ⎪⎝⎭⎝⎭⎪>⎪⎩为信号的复包络，其中为矩形函数。
0u f τ式中为脉冲宽度,为信号瞬时频率的变化斜率，为发射频率。
当1B τ≥（即大时宽带宽乘积）时，线性调频信号特性表达式如下：0()LFM f f f B S -⎛⎫=⎪⎝⎭幅频特性： 20()()4LFM f f f u ππφ-=+相频特性：20011222i d f f t ut f ut dt ππ⎡⎤⎛⎫=+=+ ⎪⎢⎥⎝⎭⎣⎦信号瞬时频率：程序如下：%%产生线性调频信号T=10e-6; %脉冲宽度B=400e6; %chirp signal 频带宽度400MHz K=B/T; %斜率Fs=2*B;Ts=1/Fs; %采样频率与采样周期N=T/Ts %N=8000t=linspace(-T/2,T/2,N); %对时间进行设定St=exp(j*pi*K*t.^2) %产生chirp signalfigure;subplot(2,1,1);plot(t*1e6,real(St));xlabel('Time in u sec');title('线性调频信号');grid on;axis tight;subplot(2,1,2)freq=linspace(-Fs/2,Fs/2,N); %对采样频率进行设定plot(freq*1e-6,fftshift(abs(fft(St))));xlabel('Frequency in MHz');title('线性调频信号的幅频特性');grid on;axis tight;Matlab 程序产生chirp 信号，并作出其时域波形和幅频特性，如图：2、匹配滤波器在输入为确知加白噪声的情况下，所得输出信噪比最大的线性滤波器就是匹配滤波器，设一线性滤波器的输入信号为)(t x ：)()()(t n t s t x +=其中：)(t s 为确知信号，)(t n 为均值为零的平稳白噪声，其功率谱密度为2/No 。

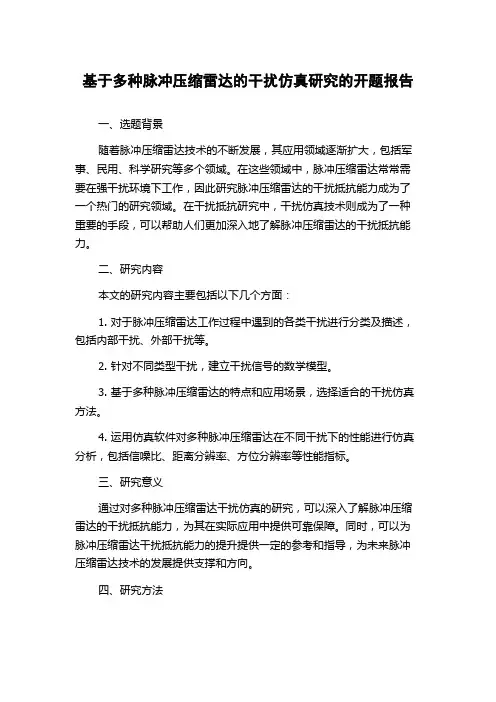

基于多种脉冲压缩雷达的干扰仿真研究的开题报告一、选题背景随着脉冲压缩雷达技术的不断发展，其应用领域逐渐扩大，包括军事、民用、科学研究等多个领域。
在这些领域中，脉冲压缩雷达常常需要在强干扰环境下工作，因此研究脉冲压缩雷达的干扰抵抗能力成为了一个热门的研究领域。
在干扰抵抗研究中，干扰仿真技术则成为了一种重要的手段，可以帮助人们更加深入地了解脉冲压缩雷达的干扰抵抗能力。
二、研究内容本文的研究内容主要包括以下几个方面：1. 对于脉冲压缩雷达工作过程中遇到的各类干扰进行分类及描述，包括内部干扰、外部干扰等。
2. 针对不同类型干扰，建立干扰信号的数学模型。
3. 基于多种脉冲压缩雷达的特点和应用场景，选择适合的干扰仿真方法。
4. 运用仿真软件对多种脉冲压缩雷达在不同干扰下的性能进行仿真分析，包括信噪比、距离分辨率、方位分辨率等性能指标。
三、研究意义通过对多种脉冲压缩雷达干扰仿真的研究，可以深入了解脉冲压缩雷达的干扰抵抗能力，为其在实际应用中提供可靠保障。
同时，可以为脉冲压缩雷达干扰抵抗能力的提升提供一定的参考和指导，为未来脉冲压缩雷达技术的发展提供支撑和方向。
四、研究方法本文将采用文献调研、数学模型建立及仿真软件分析等方法进行研究。
首先对于脉冲压缩雷达工作过程中遇到的各类干扰进行分类及描述，建立各类干扰信号的数学模型。
然后根据不同脉冲压缩雷达的特点和应用场景，选择适合的干扰仿真方法进行仿真分析。
五、预期成果1. 对脉冲压缩雷达工作过程中遇到的各类干扰进行分类及描述，建立干扰信号的数学模型。
2. 选择适合的仿真软件进行仿真分析，分析脉冲压缩雷达在不同干扰环境下的性能指标。
3. 研究结果可为脉冲压缩雷达干扰抵抗能力提升、优化设计提供参考和指导。
脉冲压缩雷达干扰仿真分析Ξ史 林 彭 燕 杨万海(西安电子科技大学 西安710071)【摘要】 针对线性调频信号,二相编码信号以及由线性调频信号和二相编码信号构成的混合信号这几种脉冲压缩雷达信号,分析了噪声干扰、脉冲干扰、移频干扰和距离拖引干扰对它们的干扰性能,并给出了仿真模型和仿真结果。
【关键词】 干扰,脉冲压缩,线性调频,二相编码,混合信号Simulation of Jamming on Pulse Compression RadarSHI Lin PENG Yan YANG W an2hai(School of Electronic Engineering,Xidian University Xi′an710071)【Abstract】 The performances of noise jamming,pulse jamming,shift2frequency jamming,range pull off jamming on pulse compression radar signals are analyzed in this paper,which include the linear frequency modulation signal(L FM),the bina2 ry phase2coded signal(BC)and the compound signal of L FM and BC.And the paper also presents the simulation models and re2 sults of the jamming.【K ey w ords】 jamming,pulse compression,L FM,BC,compound signal1 引 言雷达是通过对回波信号进行接收再作一些检测处理来识别复杂回波中的有用信息的。
其中,波形设计有着相当重要的作用,的选择、信号处理方式、雷达的作用距离及抗干扰、抗截获等很多重要问题。
一． 线性调频（LFM ）信号脉冲压缩雷达能同时提高雷达的作用距离和距离分辨率。
这种体制采用宽脉冲发射以提高发射的平均功率，保证足够大的作用距离；而接受时采用相应的脉冲压缩算法获得窄脉冲，以提高距离分辨率，较好的解决雷达作用距离与距离分辨率之间的矛盾。
脉冲压缩雷达最常见的调制信号是线性调频（Linear Frequency Modulation ）信号,接收时采用匹配滤波器（Matched Filter ）压缩脉冲。
LFM 信号(也称Chirp 信号)的数学表达式为：22()2()()c K j f t t t s t rect Te π+= (2.1)式中c f 为载波频率，()t rect T为矩形信号，11()0,t t rect TT elsewise⎧ , ≤⎪=⎨⎪ ⎩（2.2） BK T=，是调频斜率，于是，信号的瞬时频率为()22c T T f Kt t + -≤≤，如图 2.1图2.1 典型的chirp 信号（a ）up-chirp(K>0)（b ）down-chirp(K<0)将2.1式中的up-chirp 信号重写为：2()()c j f ts t S t e π= （2.3）式中，2()()j Kt t S t rect e Tπ= （2.4） 是信号s(t)的复包络。
由傅立叶变换性质，S(t)与s(t)具有相同的幅频特性，只是中心频率不同而以，因此，Matlab 仿真时，只需考虑S(t)。
以下Matlab 程序产生2.4式的chirp 信号，并作出其时域波形和幅频特性，如图2.2。
%%demo of chirp signalT=10e-6; %pulse duration10usB=30e6; %chirp frequency modulation bandwidth 30MHz K=B/T; %chirp slopeFs=2*B;Ts=1/Fs; %sampling frequency and sample spacingN=T/Ts;t=linspace(-T/2,T/2,N);St=exp(j*pi*K*t.^2); %generate chirp signalsubplot(211)plot(t*1e6,real(St));xlabel('Time in u sec');title('Real part of chirp signal');grid on;axis tight;subplot(212)freq=linspace(-Fs/2,Fs/2,N);plot(freq*1e-6,fftshift(abs(fft(St))));xlabel('Frequency in MHz');title('Magnitude spectrum of chirp signal');grid on;axis tight;仿真结果显示：图2.2：LFM信号的时域波形和幅频特性二． L FM 脉冲的匹配滤波信号()s t 的匹配滤波器的时域脉冲响应为：*0()()h t s t t =- （3.1）0t 是使滤波器物理可实现所附加的时延。
Page 3线性调频（LFM ）脉冲压缩雷达仿真一． 雷达工作原理雷达是Radar （RAdio Detection And Ranging ）的音译词，意为“无线电检测和测距”，即利用无线电波来检测目标并测定目标的位置，这也是雷达设备在最初阶段的功能。
典型的雷达系统如图1.1，它主要由发射机，天线，接收机，数据处理，定时控制，显示等设备组成。
利用雷达可以获知目标的有无，目标斜距，目标角位置，目标相对速度等。
现代高分辨雷达扩展了原始雷达概念，使它具有对运动目标(飞机，导弹等)和区域目标(地面等)成像和识别的能力。
雷达的应用越来越广泛。
图1.1：简单脉冲雷达系统框图雷达发射机的任务是产生符合要求的雷达波形（Radar Waveform ），然后经馈线和收发开关由发射天线辐射出去，遇到目标后，电磁波一部分反射，经接收天线和收发开关由接收机接收，对雷达回波信号做适当的处理就可以获知目标的相关信息。
假设理想静止点目标与雷达的相对距离为R ，为了探测这个目标，雷达发射信号()s t ,电磁波以光速C 向四周传播，经过时间R 后电磁波到达目标，照射到目标上的电磁波可写成：()Rs t C -。
电磁波与目标相互作用，一部分电磁波被目标散射，被反射的电磁波为()Rs t Cσ⋅-，其中σ为目标的雷达散射截面（Radar Cross Section ,简称RCS ），反映目标对电磁波的散射能力。
再经过时间R C 后，被雷达接收天线接收的信号为(2)Rs t Cσ⋅-(t 时刻接受到的信号是t-2R/C 时刻发射的信号，回波是发射波右移再经幅度变换的结果)。
如果将雷达天线和目标看作一个系统，便得到如图1.2的等效，而且这是一个LTI （线性时不变）系统。
图1.2：雷达等效于LTI 系统等效LTI 系统的冲击响应可写成: 1()()Miii h t t σδτ==-∑ (1.1)M 表示目标的个数，i σ是目标散射特性，i τ是光速在雷达与目标之间往返一次的时间，2ii R cτ=(1.2) 式中，i R 为第i 个目标与雷达的相对距离。
