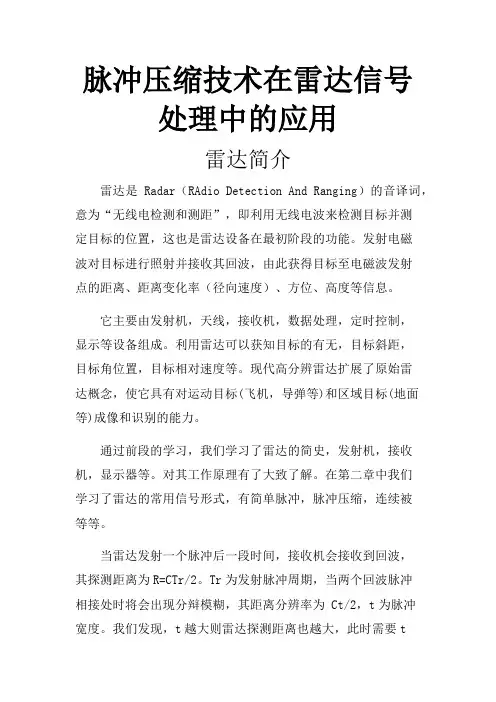

脉冲压缩技术在雷达信号处理中的应用

脉冲压缩技术在雷达信号处理中的应用

脉冲压缩技术在雷达信号处理中的应用雷达简介雷达是Radar（RAdio Detection And Ranging）的音译词，意为“无线电检测和测距”，即利用无线电波来检测目标并测定目标的位置，这也是雷达设备在最初阶段的功能。

发射电磁波对目标进行照射并接收其回波，由此获得目标至电磁波发射点的距离、距离变化率（径向速度）、方位、高度等信息。

它主要由发射机，天线，接收机，数据处理，定时控制，显示等设备组成。

利用雷达可以获知目标的有无，目标斜距，目标角位置，目标相对速度等。

现代高分辨雷达扩展了原始雷达概念，使它具有对运动目标(飞机，导弹等)和区域目标(地面等)成像和识别的能力。

通过前段的学习，我们学习了雷达的简史，发射机，接收机，显示器等。

对其工作原理有了大致了解。

在第二章中我们学习了雷达的常用信号形式，有简单脉冲，脉冲压缩，连续被等等。

当雷达发射一个脉冲后一段时间，接收机会接收到回波，其探测距离为R=CTr/2。

Tr为发射脉冲周期，当两个回波脉冲相接处时将会出现分辩模糊，其距离分辨率为 Ct/2，t为脉冲宽度。

我们发现，t越大则雷达探测距离也越大，此时需要t越大越好。

然而t越大将造成雷达分辨能力的降低，产生矛盾。

为了解决这个问题，引入脉冲压缩技术。

脉冲压缩技术1.问题引出雷达不仅要对目标位置，速度信息提取，同时要对目标进行分析和识别，这要求雷达发射的信号具有大的带宽。

脉冲压缩雷达能同时提高雷达的作用距离和距离分辨率，这种体制采用宽脉冲以提高发射的功率，增加雷达的探测距离，接收时采用脉冲压缩技术获得窄脉冲，以提高分辨率。

很好的解决了雷达作用距离和分辨率之间的矛盾。

2.脉冲压缩技术原理随着雷达应用的不断扩大，对雷达的作用距离，分辨精度等的要求相应提高。

增大雷达作用距离可以提高其脉宽或峰值功率，但由于发射管的限制，增大功率往往不容易，于是可以用增大脉冲宽度的方法。

对于恒定载频单脉冲信号，脉宽的增大意味着带宽的减小，B=1/T。

脉冲压缩

脉冲压缩

公式 2

2
变化到 2f 0

2
。
匹配滤波器是指输出信噪比最大准则下的最佳线性滤波器。根据匹配理论， 匹配滤波器的传输特性：
H ( ) KS * ( )e jt0
其中， K 为幅度归一化常数， S ( ) 为信号 S ( ) 的复共轭。传输特性 H ( )
*
公式 3
还可用它的冲激响应 h(t ) 来表示（时域表示） ：
图 3 回波信号
1）MATLAB 中时域脉压与频域脉压结果及其差别
图 4 回波信号的时域压缩
图 5 回波信号的频域压缩
图 6 时频域脉压差别
5
从上面三幅图可以看出，时频域脉压结果差别很小，绝对误差停留在 10-13 数量级上。其实， 二者结果应该是相等的。由于 MATLAB 与 DSP 软件处理平台及编程函数的计算精度和中间结果 处理的差异，才出现以上很小的误差。由数字信号处理理论，M 点时域离散信号与 N 点时域离散 信 号 做 线 性 卷 积 后 的信 号 长 度 为 N+M-1 。 设 a(n) ， b(n) 为 数 字 信 号 ， 长 度 分别 为 M 和 N ， A(k)=DFT(a(n)); B(k)=DFT(b(n));如果 A(k), B(k)的长度 L≥N+M-1，则 a(n)*b(n)=IDFT(A(k)×B(k))。 回波数据 echo 长为 7680 点，脉压系数 coeff 长为 84 点，N+M-1=7680+84-1=7763，取 L=8192，对 回波数据、脉压系数做 FFT 完全可以还原时域数据，实现脉冲压缩。 2）时频域脉压处理时间的比较 经统计，在 DSP 上频域脉压处理（从 FFT 到 IFFT）的时钟数为 2560923。 设两个卷积的序列长度分别为 M 和 N，且 N>M，则卷积乘加运算次数总和为 NM，而 N 点 FFT 的运算量为 N/2log2N 次复数乘加运算。当序列长度 N、M 很大时，频域的总运算量将大大低 于时域 的运算量。在本实验中，回波数据的长度 N=7680，脉压系数长度 M=84，时域脉压的运算 量为 N×M=7680×84×4=2580480 次实数乘加运算。 由于 L>N+M-1， 将 x(n)， h(n)分别补 L-N 和 L-M 个零变成两个长度均为 L 的序列 xL(n)、hL(n)，分别做 L 点 FFT，点积后再做逆 FFT，可以实现频 域脉压。频域脉压做了三次 L 点 FFT 和 L 点的点积运算，其运算量为 4×8192×log28192=393216 次 实数乘加运算和 4×8192 次实数乘运算。可以看出，用频域脉压节省了 84.6% 的运算量，当序列长 度很大时，用 FFT 进行运算的优势更明显。 3）MATLAB 与 DSP 处理结果的比较

线性调频信号的脉冲压缩处理性能研究

线性调频信号的脉冲压缩处理性能研究

线性调频信号的脉冲压缩处理性能研究朱若菡，任腊梅，李增元(陕西黄河集团有限公司设计所，陕西西安 710043)摘要：线性调频信号以其优良的性能成为现代雷达中普遍使用的脉冲压缩波形，本文通过理论分析和仿真实验，对线性调频信号的脉冲压缩性能进行了研究，给 出了影响处理性能的关键因素。

关键词：线性调频信号；脉冲压缩；主副比；主瓣宽度1引言对于现代战争的雷达，如何从复杂的杂波和噪声背景中提取信号目标的信息成为现代雷 达研究的一个重要部分，雷达信号处理的关键在于设法提高回波信号的功率信噪比。

在普通 脉冲雷达中，雷达的时宽带宽积为一常量，不能兼顾距离分辨力和速度分辨力两项指标。

脉冲 压缩（PC )雷达体制，采用宽脉冲发射以提高发射的平均功率保证足够大的作用距离，而在接 收时则采用相应的脉冲压缩法获得窄脉冲，以提高距离分辨力，因而能较好地解决作用距离和 分辨力之间的矛盾。

现代雷达通常可以采用发射大时宽带宽的信号进行脉冲压缩的方法来提 髙信噪比，脉冲压缩是对信号进行信噪比放大的重要手段。

线性调频脉冲信号具有近似矩形 的频谱特性、平方律的相频特性和可以选择的”时宽带宽乘积"，通过压缩可提供良好的距离分 辨力和径向速度分辨力，因而成为目前雷达信号采用的主要波形。

本文通过对线性调频信号 脉冲压缩处理过程的理论分析和仿真实验，研究其对系统的影响。

2线性调频信号的脉压原理2.1线性调频信号一个线性调频信号可表示为如下公式（1)所示：i .(f ) = A .咐(十).exp 丨j (2丌/〇Z + 亨■)公式⑴中：A 为信号幅度;"为调频斜率加[f ]为矩形函数:>12. 2 主副瓣比(1)(2)线性调频信号经过压缩滤波器后输出脉冲具有Sine 包络，有较大的时间旁瓣，其中第一 旁瓣高度为一 13. 6dB ，其他旁瓣按固定零点间隔高度有所衰减。

这样在多目标情况下，旁瓣会覆盖主瓣附近较小目标的回波信号，造成目标丢失或者不可检测。

lfm信号脉冲压缩的处理过程

lfm信号脉冲压缩的处理过程
LFM（线性调频）信号脉冲压缩的处理过程如下：
1. 发射LFM线性调频信号。

该信号的频率会随时间线性变化，例如从起始频率到终止频率呈线性增加或减小。

2. 信号遇到目标后，目标会回波，产生返回信号。

3. 由于LFM信号具有宽带特性，在接收到的目标回波中，不同距离的目标回波可能会在时间域上存在混叠现象。

4. 利用接收到的目标回波与原始发射信号进行相关运算，得到一个衰减的压缩脉冲。

5. 通过滤波去噪声和杂散信号，得到经过压缩处理的目标回波。

脉冲压缩可以减小目标回波在时间域的宽度，从而提高信号的空间分辨率；同时可以增加接收到的目标回波的信噪比，提高目标检测的能力。

在实际应用中，脉冲压缩通常会涉及到一系列的信号处理操作，如乘积运算、滤波等。

这些操作可根据具体需求和系统特性进行调整和优化，以获得更好的脉冲压缩效果。

雷达线性调频信号的脉冲压缩处理

题目：雷达线性调频信号的脉冲压缩处理线性调频脉冲信号，时宽10us ，带宽40MHz ，对该信号进行匹配滤波后，即脉压处理，脉压后的脉冲宽度为多少？用图说明脉压后的脉冲宽度，内差点看4dB 带宽，以该带宽说明距离分辨率与带宽的对应关系。

分析过程：1、线性调频信号（LFM ）LFM 信号(也称Chirp 信号)的数学表达式为：式中c f 为载波频率，()t rect T为矩形信号， 上式中的up-chirp 信号可写为：当TB>1时，LFM 信号特征表达式如下：对于一个理想的脉冲压缩系统，要求发射信号具有非线性的相位谱，并使其包络接近矩形；其中)(t S 就是信号s(t)的复包络。

由傅立叶变换性质，S(t)与s(t)具有相同的幅频特性，只是中心频率不同而已。

因此，Matlab 仿真时，只需考虑S(t)。

以下Matlab 程序产生S(t)，并作出其时域波形和幅频特性，程序如下：T=10e-6; %脉冲时宽 10usB=40e6; %带宽 40MHzK=B/T;Fs=2*B;Ts=1/Fs;N=T/Ts;t=linspace(-T/2,T/2,N);St=exp(j*pi*K*t.^2);subplot(211)plot(t*1e6,St);xlabel('t/s');title('线性调频信号');grid on;axis tight;subplot(212)freq=linspace(-Fs/2,Fs/2,N);plot(freq*1e-6,fftshift(abs(fft(St))));xlabel('f/ MHz');title('线性调频信号的幅频特性');grid on;axis tight;仿真波形如下：图2：LFM 信号的时域波形和幅频特性2、匹配滤波器：在输入为确知加白噪声的情况下，所得输出信噪比最大的线性滤波器就是匹配滤波器，设一线性滤波器的输入信号为)(t x ：其中：)(t s 为确知信号，)(t n 为均值为零的平稳白噪声，其功率谱密度为2/No 。

雷达数字下变频后脉冲压缩原理公式

雷达数字下变频后脉冲压缩原理公式
（实用版）
目录
一、雷达数字下变频的原理
二、脉冲压缩的原理及其公式
三、雷达数字下变频后脉冲压缩的优越性
四、应用实例与展望
正文
一、雷达数字下变频的原理
雷达数字下变频技术是一种将高频信号转换为低频信号的技术，其主要原理是利用数字信号处理的方法，将高频信号采样、量化、编码后，通过数字混频器与本振信号混合，从而实现高频信号的下变频。

在雷达系统中，这种技术可以用于实现对目标的距离、速度、方位等信息的测量。

二、脉冲压缩的原理及其公式
脉冲压缩是一种提高雷达距离分辨率的技术，其原理是利用大带宽信号通过积累换取高分辨。

根据距离分辨率的公式：rc/2B，其中 c 为光速，B 为信号带宽，可知，信号带宽越大，距离分辨率越高。

脉冲压缩技术就是通过压缩脉冲的带宽，从而提高距离分辨率。

三、雷达数字下变频后脉冲压缩的优越性
雷达数字下变频后脉冲压缩技术具有以下优越性：
1.提高距离分辨率：通过数字下变频技术，可以实现对高频信号的采样、量化和编码，从而提高信号带宽，进一步提高距离分辨率。

2.抑制旁瓣：脉冲压缩技术可以有效地抑制旁瓣，提高信噪比，从而使接收端能获得高主旁瓣信噪比。

3.抗干扰能力强：数字下变频技术可以实现对信号的数字化处理，具有较强的抗干扰能力。

四、应用实例与展望
雷达数字下变频后脉冲压缩技术在现代雷达系统中得到了广泛的应用，如线性调频（LFM）脉冲压缩雷达等。

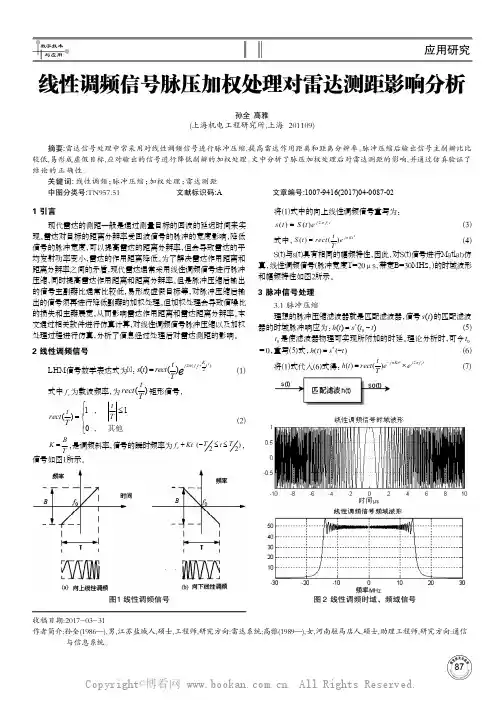

线性调频信号脉压加权处理对雷达测距影响分析


和幅频特性如图2所示。
3 脉冲信号处理
3.1 脉冲压缩
理想的脉冲压缩滤波器就是匹配滤波器,信号 s(t)的匹配滤波
器的时域脉冲响应为: h(t) s*(t0 t)
(5)
(5)
t0 是使滤波器物理可实现所附加的时延。理论分析时,可令 t0
＝0,重写(5)式,h(t) s*(t)
(6)
(6)
将(1)式代入(6)式得: h(t) rect( t )e j Kt2 e j2 fct T
B
距离分辨率变为原来的1.62倍,距离分辨率变差。
5 结语
在雷达系统中,对线性调频信号进行脉冲压缩,能够较好地解决 作用距离和分辨力之间的矛盾,但是脉冲压缩后,副瓣峰值过高,易 形成虚假目标等,需要对脉冲压缩信号再进行加权处理,加权处理能 抑制副瓣,但信噪比降低、主瓣宽度展宽,导致雷达作用距离降低,雷 达距离分辨力变差。通过仿真计算,采用余弦平方加权函数处理后, 雷达作用距离降低为原来的0.958倍,距离分辨率为原来的1.62倍。
R
~
(
S
1
)4
(14)
(14)
N
式中, S 为输出信号的信噪比,信噪比降低了1.7dB(见公式 N
13),则雷达作用距离降低为原来的0.958。
雷达的距离分辨率为[2]
Rmin
C 2
(15)
式中, Rmin 是雷达距离分辨率,光速C是常数, 是脉冲宽度,
在加权处理前
为
1 B
,加权处理后
为1.62 ,可见加权处理后,雷达
将(1)式中的向上线性调频信号重写为:
s(t ) S (t )e j2 fct
(3)
(3)
式中, S (t ) rect ( t )e j Kt2
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

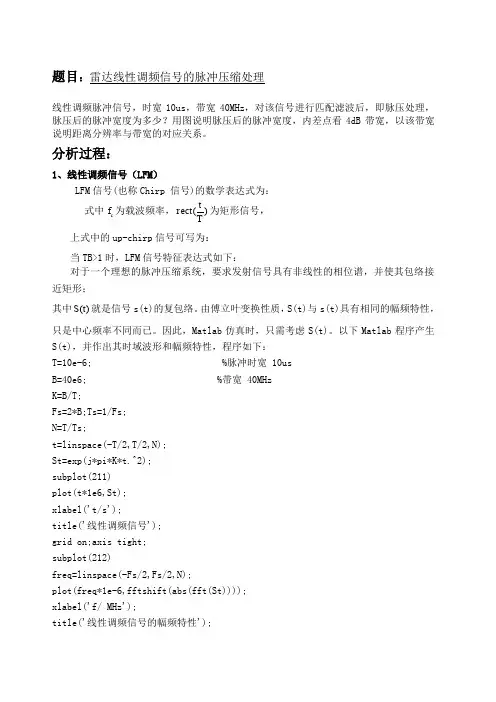

题目：雷达线性调频信号的脉冲压缩处理
线性调频脉冲信号，时宽10us ，带宽40MHz ，对该信号进行匹配滤波后，即脉压处理，脉压后的脉冲宽度为多少？用图说明脉压后的脉冲宽度，内差点看4dB 带宽，以该带宽说明距离分辨率与带宽的对应关系。

分析过程：
1、线性调频信号（LFM ）
LFM 信号(也称Chirp 信号)的数学表达式为：
式中c f 为载波频率，()t rect T
为矩形信号， 上式中的up-chirp 信号可写为：
当TB>1时，LFM 信号特征表达式如下：
对于一个理想的脉冲压缩系统，要求发射信号具有非线性的相位谱，并使其包络接
近矩形；
其中)(t S 就是信号s(t)的复包络。

由傅立叶变换性质，S(t)与s(t)具有相同的幅频特性，只是中心频率不同而已。

因此，Matlab 仿真时，只需考虑S(t)。

以下Matlab 程序产生S(t)，并作出其时域波形和幅频特性，程序如下：
T=10e-6; %脉冲时宽 10us
B=40e6; %带宽 40MHz
K=B/T;
Fs=2*B;Ts=1/Fs;
N=T/Ts;
t=linspace(-T/2,T/2,N);
St=exp(j*pi*K*t.^2);
subplot(211)
plot(t*1e6,St);
xlabel('t/s');
title('线性调频信号');
grid on;axis tight;
subplot(212)
freq=linspace(-Fs/2,Fs/2,N);
plot(freq*1e-6,fftshift(abs(fft(St))));
xlabel('f/ MHz');
title('线性调频信号的幅频特性');
grid on;axis tight;
仿真波形如下：
图2：LFM 信号的时域波形和幅频特性
2、匹配滤波器：
在输入为确知加白噪声的情况下，所得输出信噪比最大的线性滤波器就是匹配滤
波器，设一线性滤波器的输入信号为)(t x ：
其中：)(t s 为确知信号，)(t n 为均值为零的平稳白噪声，其功率谱密度为2/No 。

设线性滤波器系统的冲击响应为)(t h ，其频率响应为)(ωH ，其输出响应：
白噪声条件下，匹配滤波器的脉冲响应：
如果输入信号为实函数，则与)(t s 匹配的匹配滤波器的脉冲响应为：
c 为滤波器的相对放大量，一般1=c 。

匹配滤波器的输出信号：
匹配滤波器的输出波形是输入信号的自相关函数的c 倍，因此匹配滤波器可以看成是
一个计算输入信号自相关函数的相关器，通常c =1。

3、LFM 信号的脉冲压缩
窄脉冲具有宽频谱带宽，如果对宽脉冲进行频率、相位调制，它就可以具有和窄脉
冲相同的带宽，假设LFM 信号的脉冲宽度为T ，由匹配滤波器的压缩后，带宽就变为τ，
且1≥=D T τ，这个过程就是脉冲压缩。

信号)(t s 的匹配滤波器的时域脉冲响应为：
)()(*t t s t h o -= 0t 是使滤波器物理可实现所附加的时延。

理论分析时，可令0t ＝0，重写式，
将式代入式得:
图3 LFM 信号的匹配滤波
下各图为经过脉冲压缩输出的线性调频信号（模拟雷达回波信号）的matlab 仿真结
果：波形参数脉冲宽度T =10s μ，载频频率c f =0hz ，脉冲宽度B=400Mhz
匹配滤波器程序如下：
T=10e-6;
B=40e6;
Rmin=8500;Rmax=11500;
R=[9000,10000,10200];
RCS=[1 1 1 ];
C=3e8;
K=B/T;
Rwid=Rmax-Rmin;
Twid=2*Rwid/C;
Fs=5*B;Ts=1/Fs;
Nwid=ceil(Twid/Ts);
t=linspace(2*Rmin/C,2*Rmax/C,Nwid); M=length(R); td=ones(M,1)*t-2*R'/C*ones(1,Nwid);
Srt1=RCS*(exp(1i*pi*K*td.^2).*(abs(td)<T/2));
Srt=Srt1;
Nchirp=ceil(T/Ts);
Nfft=2^nextpow2(Nwid+Nwid-1); Srw=fft(Srt,Nfft);
Srw1=fft(Srt1,Nfft);
t0=linspace(-T/2,T/2,Nchirp);
St=exp(1i*pi*K*t0.^2);
Sw=fft(St,Nfft);
Sot=fftshift(ifft(Srw.*conj(Sw)));
Sot1=fftshift(ifft(Srw1.*conj(Sw)));
N0=Nfft/2-Nchirp/2;
Z=abs(Sot(N0:N0+Nwid-1));
figure
subplot(211)
plot(t*1e6,real(Srt));
axis tight;
xlabel('us');ylabel('幅度')
title(['线性调频信号压缩前']);
subplot(212)
plot(t*C/2,Z)
xlabel('Range in meters');ylabel('幅度 ')
title(['线性调频信号压缩后']);
仿真波形如下：
仿真表明，线性调频信号经匹配滤波器后脉冲宽度被大大压缩
4、分辨率(Resolution)仿真
改变两目标的相对位置，可以分析线性调频脉冲压缩雷达的分辨率。

仿真程序默认参数的距离分辨率为：
68
10
4021032⨯⨯⨯==B C R σ= 下图为分辨率仿真结果，可做如下解释：
图为单点目标压缩候的波形；
(a)图中，两目标相距2m ，小于R σ，因而不能分辨；
(c)图中，两目标相距3.75m ，等于
R σ，实际上是两目标的输出sinc 包络叠加，可以看
到他们的副瓣相互抵消； (d)图中，两目标距离大于雷达的距离分辨率，主瓣变宽，直至能分辨出两目标。
