计算机组成原理第六章中央处理器

计算机原理第六章中央处理器课堂笔记及练习题主题：第六章中央处理器学习时间： 2016年11月7日--11月13日内容：我们这周主要学习第六章中央处理器其中包括CPU的功能和组成、指令周期、时序产生器和控制方式、微程序控制器等内容。

希望通过这些内容的学习能使同学们进一步掌握计算机的中央处理器的相关知识。

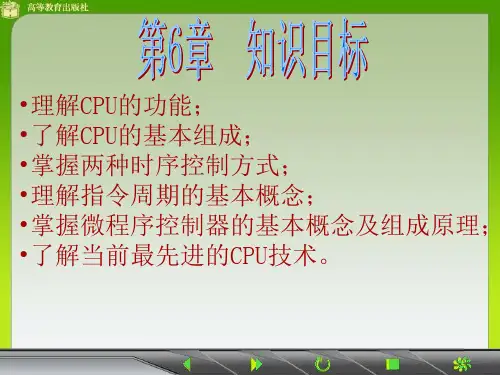

一、学习要求1．了解CPU的功能和组成；2．掌握指令周期、时序产生器和控制方式的相关知识；3. 掌握微程序控制器的相关知识。

二、主要内容(一) CPU的功能和组成1．CPU的功能CPU（central processing unit）是电脑中的核心配件，是一台计算机的运算核心和控制核心。

电脑中所有操作都由CPU负责读取指令，对指令译码并执行指令的核心部件。

CPU的结构：中央处理器CPU包括运算逻辑部件、寄存器部件和控制部件。

中央处理器从存储器或高速缓冲存储器中取出指令，放入指令寄存器，并对指令译码。

它把指令分解成一系列的微操作，然后发出各种控制命令，执行微操作，从而完成一条指令的执行。

指令是计算机规定执行操作的类型和操作数的基本命令。

指令是由一个字节或者多个字节组成，其中包括操作码字段、一个或多个有关操作数地址的字段以及一些表征机器状态的状态字和特征码。

CPU的五大功能：---输入单元：用来读取给电脑处理的资料或程式---处理单元：用来执行计算；比较和判断等运算功能---输出单元：将电脑的运算结果和处理好的资料输出---记忆单元：用来储存资料或程式的地方---控制单元：按作业程序指挥上述单元的运作及交换资料通道的传送2．CPU的组成CPU内部结构大概可以分为控制单元、运算单元、存储单元和时钟等几个主要部分。

运算器是计算机对数据进行加工处理的中心，它主要由算术逻辑部件（ALU：Arithmetic and Logic Unit）、寄存器组和状态寄存器组成。

ALU主要完成对二进制信息的定点算术运算、逻辑运算和各种移位操作。

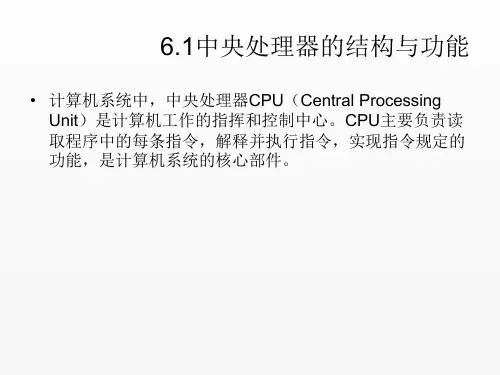

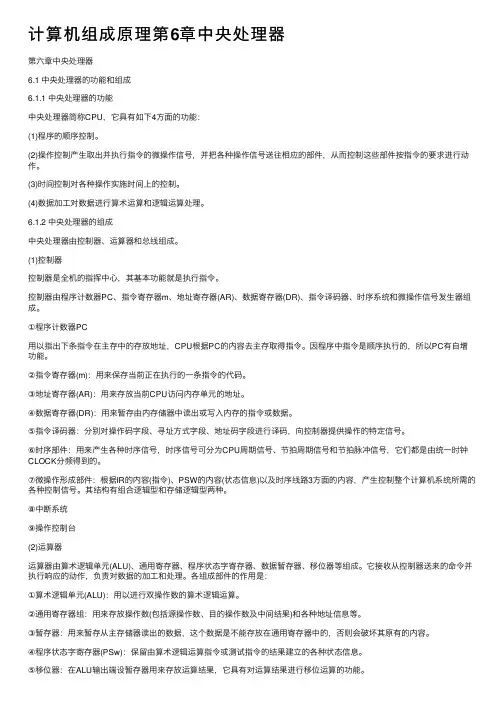

计算机组成原理第6章中央处理器第六章中央处理器6.1 中央处理器的功能和组成6.1.1 中央处理器的功能中央处理器简称CPU，它具有如下4⽅⾯的功能：(1)程序的顺序控制。

(2)操作控制产⽣取出并执⾏指令的微操作信号，并把各种操作信号送往相应的部件，从⽽控制这些部件按指令的要求进⾏动作。

(3)时间控制对各种操作实施时间上的控制。

(4)数据加⼯对数据进⾏算术运算和逻辑运算处理。

6.1.2 中央处理器的组成中央处理器由控制器、运算器和总线组成。

(1)控制器控制器是全机的指挥中⼼，其基本功能就是执⾏指令。

控制器由程序计数器PC、指令寄存器m、地址寄存器(AR)、数据寄存器(DR)、指令译码器、时序系统和微操作信号发⽣器组成。

①程序计数器PC⽤以指出下条指令在主存中的存放地址，CPU根据PC的内容去主存取得指令。

因程序中指令是顺序执⾏的，所以PC有⾃增功能。

②指令寄存器(m)：⽤来保存当前正在执⾏的⼀条指令的代码。

③地址寄存器(AR)：⽤来存放当前CPU访问内存单元的地址。

④数据寄存器(DR)：⽤来暂存由内存储器中读出或写⼊内存的指令或数据。

⑤指令译码器：分别对操作码字段、寻址⽅式字段、地址码字段进⾏译码，向控制器提供操作的特定信号。

⑥时序部件：⽤来产⽣各种时序信号，时序信号可分为CPU周期信号、节拍周期信号和节拍脉冲信号，它们都是由统⼀时钟CLOCK分频得到的。

⑦微操作形成部件：根据IR的内容(指令)、PSW的内容(状态信息)以及时序线路3⽅⾯的内容，产⽣控制整个计算机系统所需的各种控制信号。

其结构有组合逻辑型和存储逻辑型两种。

⑧中断系统⑨操作控制台(2)运算器运算器由算术逻辑单元(ALU)、通⽤寄存器、程序状态字寄存器、数据暂存器、移位器等组成。

它接收从控制器送来的命令并执⾏响应的动作，负责对数据的加⼯和处理。

各组成部件的作⽤是：①算术逻辑单元(ALU)：⽤以进⾏双操作数的算术逻辑运算。

②通⽤寄存器组：⽤来存放操作数(包括源操作数、⽬的操作数及中间结果)和各种地址信息等。

第六章１．控制器有哪几种控制方式？各有何特点？解：控制器的控制方式可以分为３种：同步控制方式、异步控制方式和联合控制方式。

同步控制方式的各项操作都由统一的时序信号控制，在每个机器周期中产生统一数目的节拍电位和工作脉冲。

这种控制方式设计简单，容易实现；但是对于许多简单指令来说会有较多的空闲时间，造成较大数量的时间浪费，从而影响了指令的执行速度。

异步控制方式的各项操作不采用统一的时序信号控制，而根据指令或部件的具体情况决定，需要多少时间，就占用多少时间。

异步控制方式没有时间上的浪费，因而提高了机器的效率，但是控制比较复杂。

联合控制方式是同步控制和异步控制相结合的方式。

２．什么是三级时序系统？解：三级时序系统是指机器周期、节拍和工作脉冲。

计算机中每个指令周期划分为若干个机器周期，每个机器周期划分为若干个节拍，每个节拍中设置一个或几个工作脉冲。

３．控制器有哪些基本功能？它可分为哪几类？分类的依据是什么？解：控制器的基本功能有：（１）从主存中取出一条指令，并指出下一条指令在主存中的位置。

（２）对指令进行译码或测试，产生相应的操作控制信号，以便启动规定的动作。

（３）指挥并控制CPU 、主存和输入输出设备之间的数据流动。

控制器可分为组合逻辑型、存储逻辑型、组合逻辑与存储逻辑结合型３类，分类的依据在于控制器的核心———微操作信号发生器（控制单元CU）的实现方法不同。

４．中央处理器有哪些功能？它由哪些基本部件所组成？解：从程序运行的角度来看，CPU 的基本功能就是对指令流和数据流在时间与空间上实施正确的控制。

对于冯·诺依曼结构的计算机而言，数据流是根据指令流的操作而形成的，也就是说数据流是由指令流来驱动的。

中央处理器由运算器和控制器组成。

５．中央处理器中有哪几个主要寄存器？试说明它们的结构和功能。

解：CPU 中的寄存器是用来暂时保存运算和控制过程中的中间结果、最终结果及控制、状态信息的，它可分为通用寄存器和专用寄存器两大类。

第六章中央处理器6.1 CPU组成与功能随堂测验1、控制ＣＰＵ内数据通路传送的部件是（）（单选）A、程序控制器B、时序产生器C、指令译码器D、操作控制器2、下列可能是CPU组成部件的是( ）（多选）A、程序计数器ＰＣB、指令寄存器ＩＲC、累加器ＡＣD、算术逻辑运算单元ＡＬＵ3、下列属于ＣＰＵ功能的是（）（多选）A、算术逻辑运算功能B、存储控制功能C、操作控制功能D、异常控制功能4、下列关于程序计数器的下列描述中，正确的是（）（多选）A、指令执行过程中会保存当前正在执行的指令地址B、指令执行过程中会保存下一条指令的地址C、其值不一定按ＰＣ＋“１”的方式改变D、ＣＰＵ中可以没有ＰＣ6.2 数据通路随堂测验1、下列关于数据通路的叙述中，正确的是（）（多选）A、数据通路是指令周期内信息传输的路径B、不同指令执行使用的数据通路可以不同C、同一指令在执行的不同阶段使用的数据路径不同D、不同数据路径不能使用相同的功能部件2、下图是数据通路中反映时间关系的原理图。

下列关于该图中几个时间关系描述的描述中，正确的是（）（多选）A、建立时间setup 指触发器时钟到来之前数据应该保持稳定不变时间，否则数据不能在该时钟有效时被打入触发器B、保持时间hold 指触发器时钟到来之后数据应该保持稳定不变时间，否则数据不能在该时钟有效时被打入触发器C、CLk-to-Q是指时钟有效之后新输入的值稳定出现在输出端所经历的时延D、由此可知该电路的时钟最后最小值为setup + hold + Clk-to-Q3、下列关于数据通路结构及其影响的描述中，正确的是（）（多选）A、常用的数据通路有专用通路和共享通路两种B、相同指令在不同数据通路结构下数据路径不同C、完成相同指令在不同数据通路结构下需要的控制信号不同D、相同指令在不同数据通路结构下执行的效率不同6.4 数据通路实例随堂测验1、下图为单总线结构数据通路实例关于该数据通路的下列描述中，正确的是（) (多选)A、PC +“1" 的数据通路为PC -> X -> ALU ->Z -> PCB、取指令的数据通路为：PC -> AR -> MEM -> DR -> IRC、所有控制寄存器向总线数据的控制信号，如R2out, Zout等都一定不能同时有效D、所有控制从总线向寄存器输入的控制信号，如Xin，R2in等一定不能同时有效2、下图为另一种单总线结构的CPU原理图假定PCout 兼有使PC +”1"的功能，围绕该图的下列描述中，正确的是（）（多选）参考答案如下：A、实现PC + "1"的数据通路是PC -> PCB、取指令的数据通路为：PC-> AR -> 主存-> DR -> IRC、PCout、DRout 、IRA out 及bus1->BUS 都一定不能同时有效D、某采用简洁寻址的指令其执行阶段的数据通路一定包含: IR -> AR ->主存->DR->AR->主存->DR3、下图为基于专用通路的CPU结构围绕该图的下列描述中，正确的是（）（多选）A、取指令的数据通路为PC-> 指令寄存器B、完成PC 增量操作的数据通路为：PC-> PC+1 部件-> PCBranch ->MUX1->PCC、由于使用了专题通路结构和多路选择器，所有功能部件的输出将不再有数据冲突D、图中PC 既是指令地址寄存器也是数据地址寄存器6.1D、ABCD、ACD、ABC6.2ABC、ABC、ABCD6.4ABC、ABCD、ABC。

１．如何区别存储器和寄存器？两者是一回事的说法对吗？解：存储器和寄存器不是一回事。

存储器在CPU 的外边，专门用来存放程序和数据，访问存储器的速度较慢。

寄存器属于CPU 的一部分，访问寄存器的速度很快。

２．存储器的主要功能是什么？为什么要把存储系统分成若干个不同层次？主要有哪些层次？解：存储器的主要功能是用来保存程序和数据。

存储系统是由几个容量、速度和价存储系统和结构各不相同的存储器用硬件、软件、硬件与软件相结合的方法连接起来的系统。

把存储系统分成若干个不同层次的目的是为了解决存储容量、存取速度和价格之间的矛盾。

由高速缓冲存储器、主存储器、辅助存储器构成的三级存储系统可以分为两个层次，其中高速缓存和主存间称为Cache －主存存储层次（Cache 存储系统）；主存和辅存间称为主存—辅存存储层次（虚拟存储系统）。

３．什么是半导体存储器？它有什么特点？解：采用半导体器件制造的存储器，主要有MOS 型存储器和双极型存储器两大类。

半导体存储器具有容量大、速度快、体积小、可靠性高等特点。

半导体随机存储器存储的信息会因为断电而丢失。

４．SRAM 记忆单元电路的工作原理是什么？它和DRAM 记忆单元电路相比有何异同点？解：SRAM 记忆单元由６个MOS 管组成，利用双稳态触发器来存储信息，可以对其进行读或写，只要电源不断电，信息将可保留。

DRAM 记忆单元可以由４个和单个MOS管组成，利用栅极电容存储信息，需要定时刷新。

５．动态RAM 为什么要刷新？一般有几种刷新方式？各有什么优缺点？解：DRAM 记忆单元是通过栅极电容上存储的电荷来暂存信息的，由于电容上的电荷会随着时间的推移被逐渐泄放掉，因此每隔一定的时间必须向栅极电容补充一次电荷，这个过程就叫做刷新。

常见的刷新方式有集中式、分散式和异步式３种。

集中方式的特点是读写操作时不受刷新工作的影响，系统的存取速度比较高；但有死区，而且存储容量越大，死区就越长。

分散方式的特点是没有死区；但它加长了系统的存取周期，降低了整机的速度，且刷新过于频繁，没有充分利用所允许的最大刷新间隔。
