换流变压器

高压直流输电下换流变压器的性能分析引言：随着电力系统的发展和需求的增长，高压直流输电技术逐渐得到广泛应用。

而在直流输电系统中，换流变压器是一个关键的设备，用于实现交流与直流之间的能量转换。

本文将对高压直流输电下的换流变压器进行性能分析，包括热特性、失效机理和寿命预测等方面。

一、热特性分析1. 温升特性：换流变压器在高压直流输电中会产生较大的电流和磁场，从而导致温升。

温升直接影响着变压器的工作温度和寿命。

因此，必须对变压器的温升特性进行分析。

可以通过数值计算、仿真模拟或实验测试来获得变压器的温升情况。

同时，考虑到换流变压器的复杂性和大型化，设计中应该合理选择冷却系统、冷却介质和散热方式。

2. 等值电路模型分析：为了更好地评估换流变压器的性能，建立一个准确的等值电路模型非常重要。

等值电路模型可以反映变压器的电气特性和磁滞特性等，用于分析变压器的损耗和效率。

常用的等值电路模型包括电阻、电抗、电容元件以及磁滞环等。

通过适当的参数调整和拟合，可以使得模型更加准确地描述换流变压器的工作情况。

二、失效机理分析1. 电击击穿：高压直流输电系统中，由于系统电压较高，会导致电击击穿现象。

电击击穿主要是指在电气设备的绝缘部分形成电弧或电晕放电，破坏绝缘强度。

对于换流变压器而言，电击击穿可能发生在绝缘材料、绝缘油的介质强度等方面。

因此，需要进行电击击穿分析，以避免电气设备的失效。

2. 热失效：因为高压直流输电系统中的大电流会导致变压器发热，加剧绝缘材料内部的热应力和热老化。

长期高温会导致绝缘材料的物理性能下降，甚至发生热失效。

为了避免热失效，需要进行热稳定性分析，并选择合适的绝缘材料和冷却系统来降低变压器的工作温度。

三、寿命预测1. 失效模型：为了预测变压器的使用寿命，需要建立失效模型。

失效模型主要是通过研究绝缘材料的老化规律、电压电流的应力以及环境因素等，来评估变压器的可靠性和寿命。

常用的失效模型包括Arrhenius模型、微观损伤模型、剩余寿命模型等。

换流变压器的电磁设计与优化算法随着电力系统的发展和电力需求的提高，换流变压器作为重要的电力设备，在交直流电能转换中起着重要的作用。

其电磁设计和优化算法是提高其性能和效率的关键。

换流变压器的电磁设计是指基于特定的应用和要求，确定变压器内部结构、半导体器件和线圈等各部分的尺寸、位置和材料等参数的过程。

准确的电磁设计能够保证变压器的高效运行、可靠性和经济性。

首先，在电磁设计中，我们需要考虑交流和直流两种工况下的磁场分布。

交流工况下，考虑磁场的分布、磁通的分布、电磁力的作用等因素；直流工况下，主要考虑磁场的分布和磁通的分布。

通过对电磁设计中的各参数进行合理的选择和调整，可以达到减小磁漏的影响、提高能量转移效率、减小损耗和温升等目标。

其次，电磁设计涉及到换流变压器内部结构的设计。

内部结构包括铁心结构、绕组和半导体器件等。

铁心结构的设计考虑到磁场的分布和磁通的路径，通常采用符合规范的硅钢片叠压而成，以减小铁损和铁磁饱和等影响。

绕组的设计主要考虑导线的材料、截面积、结构和排列方式等，以降低电阻和电感、提高能量传输效率。

半导体器件的选择要考虑到其电压和电流特性，以保证其工作在合适的工作区间。

此外，电磁设计中的优化算法是为了得到更好的设计方案。

常用的优化算法包括遗传算法、粒子群算法、蚁群算法等。

这些算法通过不断地搜索和迭代，根据某些评价指标和约束条件，寻找最优的设计方案。

在换流变压器的电磁设计中，可以利用这些优化算法来优化绕组的设计、铁心结构的设计和半导体器件的选择等。

在电磁设计和优化算法中，还需要考虑一些其他因素，比如散热设计、噪声控制、绝缘设计等。

这些因素的合理设计可以提高换流变压器的工作效率和可靠性，减少对环境的影响。

总结起来，换流变压器的电磁设计和优化算法是为了满足其高效、可靠、经济的运行要求。

通过合理选择和调整变压器内部结构、半导体器件和线圈等参数，利用优化算法进行搜索和迭代，可以得到更好的设计方案。

同时，还应考虑其他因素的影响，提高换流变压器的性能和工作条件，确保电力系统的正常运行和供电质量。

换流变压器结构引言换流变压器是一种用于直流输电系统的关键设备，它起到将交流电转换为直流电的作用。

在直流输电系统中，换流变压器的结构设计至关重要，它直接影响到系统的安全性、可靠性和效率。

本文将对换流变压器的结构进行全面、详细、完整和深入的探讨。

换流变压器的基本结构换流变压器由变压器油箱、高压绕组、低压绕组、换流阀及相关附件组成。

变压器油箱变压器油箱是换流变压器的外壳，通常采用钢板焊接而成。

它起到保护内部元件的作用，同时提供足够的机械强度和防护等级，防止外界的电磁干扰和渗水。

高压绕组高压绕组是换流变压器中的主要部分，它由大量的线圈组成，布置在铁芯上。

高压绕组用于将交流电源转换为直流电压，并经由换流阀输出。

低压绕组低压绕组是换流变压器中的另一个重要部分，它位于高压绕组的附近。

低压绕组用于输送电流，将直流电流从换流阀返回到系统。

换流阀换流阀是换流变压器中的核心部件，它起到将交流电转换为直流电或反之的作用。

换流阀通常由多个晶闸管组成，通过控制晶闸管的导通和关断实现电流的方向改变。

相关附件换流变压器还包括一些相关的附件，如冷却系统、监测和保护系统、控制系统等。

这些附件起到辅助和保护的作用，提高换流变压器的性能和可靠性。

换流变压器通过不断地控制换流阀的开关状态，将交流电转换为直流电或反之。

其工作原理可以简述如下：1.高压绕组接收交流电源输入，将交流电转换为高压直流电。

2.高压直流电经由换流阀输出到输电线路。

3.低压绕组接收经过输电线路返回的直流电流，将其转换为低压直流电。

4.低压直流电通过换流阀输出到系统。

5.通过控制换流阀的导通和关断，实现电流的方向改变。

换流变压器的性能要求换流变压器的性能要求非常严格，主要包括以下几个方面：可靠性换流变压器在输电系统中起到关键作用，因此其可靠性是非常重要的。

它需要能够长时间稳定运行，保证系统的可靠供电。

效率换流变压器应尽可能地提高能量转换效率，减少能量损耗。

高效的换流变压器能够节约能源，并减少对环境的影响。

换流变压器在智能电网中的作用和挑战随着科技的飞速发展，智能电网的建设和发展已成为全球能源行业的热点话题。

智能电网通过应用先进的通信、计算和控制技术，将传统的电力系统转变为更加高效、可靠和可持续的能源网络。

而在智能电网中，换流变压器作为重要的组成部分，发挥着不可或缺的作用。

本文将探讨换流变压器在智能电网中的作用以及面临的挑战。

首先，换流变压器在智能电网中扮演着重要的角色。

换流变压器负责将交流电转换为直流电或直流电转换为交流电，从而实现不同电网之间的互联互通。

在智能电网中，由于分布式能源的接入和电力负荷的变化，电流的方向和功率的流动变得复杂多样。

而换流变压器通过改变电压和电流的性质，实现电能的传输和分配调控，以适应电网的需求。

此外，换流变压器还可以实现电能质量的调节和优化，提高电网的稳定性和可靠性。

其次，智能电网的发展给换流变压器提出了一系列挑战。

首先挑战之一是换流变压器的容量和效率要求更高。

随着电网的发展，电力负荷的增加和分布式能源的普及，需要更大容量的换流变压器来满足电能传输的需求，同时还需要更高的能量转换效率，以减少能源的损耗。

其次，智能电网对换流变压器的通信和控制要求更高。

智能电网需要实现对换流变压器的远程监控和控制，以便实时调整电能的流向和分配。

因此，换流变压器需要具备先进的通信、计算和控制技术，以满足智能电网的要求。

此外，智能电网对换流变压器的可靠性和安全性要求更高。

换流变压器是电网的重要节点，一旦发生故障或失效，可能导致电网的崩溃。

因此，换流变压器需要具备自动监测和故障诊断的功能，以及安全可靠的设计和保护措施。

针对这些挑战，可以采取一系列措施来提升换流变压器的性能和可靠性。

首先，可以采用先进的材料和制造工艺，来提高换流变压器的效率和容量。

例如，使用高导磁材料来减少能量损耗，优化变压器的结构设计以提高容量等。

其次，可以应用智能化的监测和控制技术，实现对换流变压器的实时监测和远程控制。

通过监测换流变压器的状态和性能指标，及时发现故障和异常情况，并采取相应措施修复或调整，以提高可靠性和安全性。

换流变压器的工作原理好啦，今天咱们来聊聊换流变压器，听起来是不是有点高深莫测？别担心，咱们用最简单的方式来解读它。

你得知道，换流变压器的名字可不复杂，它的工作原理也并没有你想的那么神秘。

它就是在电力系统里变电压、转换电流方向的小“魔术师”！是的，你没听错，它能把电流的方向“换个样”，而且电压也能随它高低起伏。

不过，别急，咱们一个一个来，慢慢说清楚。

大家应该都知道，电力系统里面，电压和电流是非常关键的两个东西。

电压高，电流就会低，反之亦然。

一般情况下，我们的电网是要通过变压器来调节电压的，但对于换流变压器来说，它除了调节电压之外，还有一个更特别的任务——它能让电流方向发生变化。

咋回事呢？别着急，听我细细给你解释。

咱们要从交流电说起。

交流电的特点就是电流的方向会周期性地反转，也就是说，它会来回走，走着走着就“换个方向”。

但有些时候，我们需要让电流一直朝一个方向流动，这时候就需要换流变压器来帮忙了。

比如说在高压直流输电（HVDC）系统中，电流就得一直往一个方向走，这时候，换流变压器就派上用场了，它能帮助交流电变成直流电，让电流听话地朝一个方向“跑”。

怎么做到的呢？换流变压器内部有一套非常复杂的装置，能够通过电气设备的切换，把交流电“转换”成直流电。

想象一下，你在家里的插座上插入一台电器，插座是交流电源，电器里可能有电路板需要直流电，没错，就是换流变压器会悄悄在中间帮你“换个频道”。

这样，电器就能顺利工作，不管你插座里的电是“来来回回”的交流电，还是直来直去的直流电。

是不是听起来像是在做一场神奇的电流“大变身”？换流变压器并不是万能的，它也有自己的局限性。

比如说，它的体积比较大，重量也不轻，所以安装的时候得特别小心。

要是放错地方，可能就得“费劲儿”才能搬走。

更别提它的工作原理了，涉及到的电路和磁场，听起来就不简单。

所以，这东西的价格也不便宜。

你以为它是个“魔术师”，其实它背后可是得靠一堆技术、材料和设备才能保证它“魔术”的成功。

换流变压器作用：1、参与实现交流电与直流电之间的相互转换；2、实现电压变换（高压到低压）；3、抑制直流故障电流；4、削弱交流系统入侵直流系统的过电压；5、减少换流器注入交流系统的谐波；6、实现交、直流系统的电气隔离。

换流变压器特点：短短路阻抗大；绝缘要求高；噪声大；损耗高；有载调压范围宽；直流偏磁严重一、新型换流变压器的提出1、传统换流过程中将产生严重的特征谐波和非特征谐波，并产生输电总功率40% 60%的滞后无功。

谐波功率及无功功率在换流变压器的全部阀侧绕组和网侧绕组中传送，给换流变压器增加许多负担，因而必须增大设计容量，才能解决谐波引起的所有绕组的绝缘问题，这种方案下，换流变压器的损耗和噪声都会很大2、新型一种自耦补偿与谐波屏蔽的换流变压器,包括原绕组(1)、副绕组、铁心(4),其特征在于:在供电变压器绕组的副方绕组中间引出自耦抽头,抽头将副方绕组分为两段类似自耦变压器的公共绕组(2)与串联绕组(3),公共绕组(2)与串联绕组(3)保持紧密耦合,并与其同相的原绕组(1)在圆柱铁心(4)上构成三绕组的同心布置,布置在中间层的公共绕组(2)的两端与容抗X↓[C]串有感抗X↓[L]的支路(7)并联,且基波下阻抗X↓[C]远大于X↓[L],公共绕组(2)为屏蔽绕组,其等值阻抗为零,原绕组(1)的两端与电网电源相连,供电负荷(5)与公共绕组(2)和串联绕组(3)并联。

二、新型换流变压器——主要改进一种自耦补偿与谐波屏蔽的换流变压器，是在供电变压器的副方绕组中间引出自耦抽头，该抽头把副方绕组分为两段，类似自耦变压器公共绕组与串联绕组，两者紧密耦合，该两段副方绕组与原绕组在铁心圆柱上构成三绕组的同心布置，其中公共绕组布置在原方绕组与串联绕组间，其等值阻抗为零，公共绕组的两端与外接滤波容感支路相接。

本发明可对用户工频下的感性电流就近实行无功补偿，对谐波磁链利用抽头分开的两端绕组在相应谐波频率下感应电流的安匝平衡作用使之被迫抵消，疏导谐波电流经串联绕组就近返回负荷，阻止其越过气隙传送到原方电网，从源头对谐波根治，对原方电网实现谐波屏蔽和隔离时，也避免谐波电流和谐波磁通对变压器本身的损害。

换流变压器技术答疑1.换变压器运行过程中哪些情况下需立即停电或与调度联系停电? 答:当换流变压器在运行过程中出现以下情况时，需立即停电或与调度联系停电:(1)变压器冒烟、着火:(2)换流变压器声响增大，很不正常，内部有炸裂声;(3)套管有严重的闪络现象或炸裂:(4)换流变压器阀侧套管SF压力低报警:(5)油枕、套管油位指示过低:换流变压器油箱、油枕、分接头开关油箱破裂并大量漏油，使换流变油面下降到低于油位计的指示限度;(6)油化验不合格，尤其乙炔含量高。

2.换流变压器油位下降如何处理?答:当换流变压器油位下降时，若发现设备漏油，应立即联系检修处理;(1)如漏油情况不严重时，立即对漏油部件进行处理，并采取补油措施:当对换流变压器进行补油时，应首先将重瓦斯保护改接信号，然后进行操作。

(2)如因大量漏油而使油位迅速下降时，禁止停用重瓦斯保护，采取停止漏油的措施，申请调度，进行停电处理。

3.换变器的巡视检查项目有哪?答:根据追视制度中日常巡视和特殊遇视要求，换流变压器的巡视检查项目有;(1)听声音。

在换流变压器四周、油泵区域、阀侧套管下方、呼吸器各部位仔细听，应无异常声音，各台换流变压器声音基本一致。

(2)闻气味。

正常情况下无焦臭等异味。

(3)看温度。

首先观察各温度表计是否完好，在温度表的正前方读数，判断温度是否在正常值区域。

(4)看油位。

首先观察各油位表计是否完好，在油位表的正前方读数，判断温度是否在正常值区域。

(5)检查套管。

察套管外部无破损、裂纹、放电痕迹，无渗漏油现象:在 SF.乐力表计正前方读取压力值，如遇压力值降低时应仔细聆听是否有漏气声，必要时使用 SF检漏仪进行检测。

(6)查看冷却系统。

在风扇前方查看风扇运转正常，无渗漏油，无异常声音，无剧烈振动，无异物附着;在散热器两侧观察清洁无异物，无堵寒;检查油泵运转正常，无渗温油，无异常声音，无剧烈振动。

(7)检查有载调压开关。

定期进行有载调压开关的动作次数录取分析，每极6台保持一致，并查看档位应一致;日常查看滤油机运行平稳，无异常声音，无海漏油，乐力表计指示不超过3.5x10 Pa(8)检查呼吸器。

上篇第一章換流變結構一、換流變概述通常，我們把用於直流輸電的主變壓器稱為換流變壓器。

它在交流電網與直流線路之間起連接和協調作用，將電能由交流系統傳輸到直流系統或由直流系統傳輸到交流系統。

換流變壓器是超高壓直流輸電工程中至關重要的關鍵設備，是交、直流輸電系統中換流、逆變兩端介面的核心設備。

直流輸電系統的接線方式有多種，目前常見的接線方式如圖1-1所示。

圖1-1兩個六脈衝換流橋構成一個單極十二脈動接線，這兩個六脈衝換流橋分別由Yy 與Yd 聯結的換流變壓器供電。

兩個單極疊加在一起構成一個雙極。

每極所用的換流變壓器可以由下述方式實現，兩臺三相雙繞組變壓器（一個Yy 聯結，一個Yd 聯結）或三臺單相三繞組變壓器（一個網側繞組和兩個閥側繞組，一個Y 接，一個D 接）或六臺單相雙繞組變壓器（三個Yy 單相，三個Yd 單相）。

由建設規模的大小及直流電壓等級可以確定換流變壓器的大致型式。

選擇不同的型式主要受運輸尺寸的限制，其次是考慮備用變容量的大小，當然，備用變容量越小越經濟。

當直流輸送容量較大時可採用每級兩組基本換流單元的接線方式，此種接線方式有串聯和並聯兩種方式。

如目前在建的±800kv 專案即採用了串聯方式，其基本接線原理見圖2。

圖1-2800（HY ）600（HD ）400（L Y ）200（LD ）圖1-3 單相雙繞組換流變壓器外形圖1-4 單相三繞組換流變壓器外形圖1-5 雲廣±800kV專案高端（800kV）換流變壓器外形二、繞組的常見類型換流變中的繞組按照其連接的系統不同，通常可分為連接交流系統的網繞組及調壓繞組；連接換流閥的閥繞組。

繞組的排列方式通常有以下兩種：鐵心柱→閥繞組→網繞組→調壓繞組；鐵心柱→調壓繞組→網繞組→閥繞組。

1.網繞組目前，我公司的網繞組主要採用軸向糾結加連續式結構。

與傳統的糾結或內屏連續式不同，軸向糾結採用特殊的階梯導線繞制n個雙餅構成n/2個糾結單元。

特高压换流变压器原理
嘿，大家知道特高压换流变压器不？这玩意儿可厉害啦！它就像是电力世界里的大力士，起着超级重要的作用呢！
那特高压换流变压器到底是怎么工作的呢？简单来说呀，它主要就是负责把交流电变成直流电，或者把直流电变回交流电。

这就好像是一个神奇的转换器，能让电流按照我们的需要来改变形态。

想象一下，电流就像是一群奔跑的小马，而特高压换流变压器就是那个指挥它们改变方向和速度的骑手。

它可以让这些小马乖乖地按照规定的路线跑起来。

它里面有很多复杂的结构和部件哦。

比如说铁芯，就像是小马们的跑道，给电流提供了一个路径。

还有绕组，就像是引导小马的缰绳，控制着电流的流动。

特高压换流变压器的厉害之处可不止这些呢！它能够承受非常高的电压和电流，这可不容易啊！就好比一个大力士能举起超级重的东西，这得有多大的力气呀！而且它还得保证稳定可靠地工作，不能出一点差错，要不然整个电力系统可就乱套啦！
它在我们的生活中有着至关重要的作用呢！没有它，我们的电就没办法远距离传输，我们就不能随心所欲地使用各种电器啦。

想想看，如果没有特高压换流变压器，我们的生活得变成啥样啊？是不是觉得很可怕？
所以说呀，特高压换流变压器真的是超级厉害的存在！它默默地为我们的生活提供着保障，让我们能享受到便捷的电力。

我们真应该好好感谢它，为它点个大大的赞！这就是特高压换流变压器的原理啦，大家是不是对它有了更深的了解呢？。

换流变压器与电力变压器的比较分析变压器是一种重要的电力设备，常用于电力系统中实现电能的变换和传输。

在变压器的分类中，根据不同的应用场景和工作原理，我们可以将其分为多种类型，其中比较常见的包括换流变压器和电力变压器。

换流变压器换流变压器（Rectifier Transformer）是一种专门用于直流输电和交直流转换的变压器。

它在高电压交流输电线路上接收交流电，并将其转换为低电压交流电，然后经过相应的直流组件将其转换成为电力公司所需的直流电。

换流变压器的主要特点包括：工作原理换流变压器使用电力系统中的两个大型装置，高压和低压变流器。

变压器将输送至变流器的高压变信号转换为交流电，然后将其输出到低压变流器进行交直流转换。

这种操作使得电力系统能够从高压线路上输送直流电，实现长距离电力输送。

应用场景换流变压器广泛应用于交直流变换站或直流输电线路上，其主要作用是将来自交流输电系统的电能转换到直流输电系统中，或者将直流输电系统中的电能转换到交流输电系统中。

由于换流变压器所涉及的直流输电系统需求非常的苛刻，因此其在设计和制造时需要考虑更多的因素。

比如在换流变压器中使用的冷却系统需要保证其能够在高温和高湿度的工作环境中进行长时间的工作，并确保稳定和可靠的工作。

电力变压器电力变压器（Power Transformer）主要用于普通的电能传输，将高压电输送到低压电区域中，或者将低压电转变为高压电以供工业和居民使用。

电力变压器相对于换流变压器而言，其工作和设计原理相对简单一些，其主要特点包括：工作原理电力变压器使用一个磁性铁芯来传递电能，该芯介于输入和输出线圈之间，从而实现电压的变换。

其工作原理基于法拉第电磁感应定律，可将变壓比表示爲输入线圈的匝数与输出线圈的匝数之比。

应用场景电力变压器被广泛应用于电力系统中，其主要作用是将来自输电系统的电能变换为合适的电压供应给工业和居民使用，也可以将工业和居民使用的低压电转换为高压电以供输电系统传输。

一、工程概况本工程为±800kV特高压直流输电工程换流变压器安装施工，主要内容包括换流变压器的运输、卸车、就位、组装、调试、验收等环节。

二、施工准备1. 技术准备（1）熟悉图纸，掌握设备技术参数和施工要求。

（2）组织施工人员学习相关规范、标准，提高施工技能。

（3）编制施工方案，明确施工流程、工艺要求和质量标准。

2. 材料准备（1）设备：换流变压器、绝缘油、冷却器、电缆等。

（2）工具：吊车、电动葫芦、液压泵、扳手、螺丝刀等。

（3）防护用品：安全帽、安全带、防尘口罩等。

3. 人员准备（1）成立换流变压器安装施工小组，明确各成员职责。

（2）组织施工人员参加培训，提高安全意识和操作技能。

三、施工流程1. 运输（1）根据设备尺寸和重量，选择合适的运输方式。

（2）确保运输过程中的设备安全，防止损坏。

2. 卸车（1）使用吊车将设备从运输车辆上吊起。

（2）缓慢放下设备至指定位置。

3. 就位（1）根据设备基础尺寸，调整设备位置。

（2）确保设备就位平稳，无倾斜。

4. 组装（1）按照设备组装图，依次组装各部件。

（2）检查各部件连接是否牢固，无松动。

5. 调试（1）进行设备绝缘油更换，确保绝缘性能。

（2）进行设备冷却器试运行，检查冷却效果。

（3）进行设备电缆连接，确保电气连接可靠。

6. 验收（1）对设备进行全面检查，确保符合设计要求。

（2）进行设备试运行，观察设备运行状态。

（3）编写验收报告，提交相关部门审核。

四、施工工艺1. 设备运输（1）选择合适的运输车辆，确保设备在运输过程中安全。

（2）对运输车辆进行加固，防止设备在运输过程中损坏。

2. 设备卸车（1）使用吊车将设备从运输车辆上吊起。

（2）缓慢放下设备至指定位置，确保设备平稳。

3. 设备就位（1）根据设备基础尺寸，调整设备位置。

（2）使用水平仪检查设备水平，确保设备就位平稳。

4. 设备组装（1）按照设备组装图，依次组装各部件。

（2）检查各部件连接是否牢固，无松动。

换流变压器结构一、引言换流变压器（Rectifier Transformer）是一种特殊的变压器，主要用于直流输电和电力系统中的直流设备供电。

它具有多种功能，如变换电压、整流、滤波和隔离等。

本文将详细介绍换流变压器的结构。

二、基本结构换流变压器由高压侧、低压侧和中性点组成。

其基本结构包括铁心、绕组、油箱和配件。

1.铁心铁心是换流变压器的核心部分，由硅钢片叠加而成。

硅钢片具有低磁导率和高电阻率，能够有效地减少铁损耗和涡流损耗。

2.绕组绕组是换流变压器的重要部分，包括高压侧绕组、低压侧绕组和中性点绕组。

它们都由导线或箔制成，并按照特定的方式连接在一起。

3.油箱油箱是装载绝缘油的容器，它能够保护绝缘材料免受污染和氧化。

同时，它还能够提供冷却系统以控制温度。

4.配件配件包括油泵、油位计、温度计、阀门和管道等。

它们能够保证换流变压器的正常运行和维护。

三、详细结构换流变压器的详细结构包括高压侧绕组、低压侧绕组、中性点绕组、油箱、冷却系统和配件。

1.高压侧绕组高压侧绕组是换流变压器的主要部分，它由多个线圈叠加而成。

这些线圈通常由铜箔制成，以减少电阻和损耗。

高压侧绕组还包括连接线和引出线。

2.低压侧绕组低压侧绕组也是由多个线圈叠加而成，但通常比高压侧绕组更大。

它也由铜箔制成，并通过连接线与高压侧绕组相连。

3.中性点绕组中性点是一个接地点，用于保护设备免受电击。

中性点还包括一些额外的线圈，以减少电磁干扰和噪音。

4.油箱油箱是一个密封的容器，用于装载变压器油。

它通常由钢制成，具有足够的强度和耐腐蚀性。

油箱还包括一些附件，如油泵、油位计、温度计、阀门和管道等。

5.冷却系统冷却系统用于控制换流变压器的温度。

它通常由散热器和风扇组成，能够将变压器产生的热量散发出去。

6.配件配件包括各种阀门、管道和传感器等。

它们能够保证换流变压器的正常运行和维护。

四、总结换流变压器是一种特殊的变压器，具有多种功能。

其基本结构包括铁心、绕组、油箱和配件。

换流变压器（1.）与电力变压器（2.）的比较分析科技名词定义1.中文名称：换流变压器英文名称：converter transformer其它名称：换流变、变流变压器定义：将电能从交流系统传输给一个或多个换流桥，或者相反传输的变压器。

2.中文名称：电力变压器英文名称：power transformer定义：通过电磁感应将一个系统的交流电压和电流转换为另一个系统的电压和电流的电力设备。

由铁芯和套于其上的两个或多个绕组组成。

变压器结构部件1. HVDC换流变压器为了提高整流效率，由2个6脉冲换流桥组成，这样就要2组阀侧绕组，一组为Y接，另一组为D接。

可有3种选择：每相2台三相双绕组，或为单相三绕组（3台组成三相组），亦或单相双绕组（每台只含一个Y相或一个D相，阀侧绕组，6台组成2个三相组）。

2.普通变压器的原、副边线圈是同心地套在一个铁芯柱上，内为低压绕组，外为高压绕组。

（电焊机变压器原、副边线圈分别装在两个铁芯柱上）变压器在带负载运行时，当副边电流增大时，变压器要维持铁芯中的主磁通不变，原边电流也必须相应增大来达到平衡副边电流。

变压器二次有功功率一般=变压器额定容量（KVA）×0.8（变压器功率因数）=KW。

电力变压器主要有：A、吸潮器（硅胶筒）：内装有硅胶，储油柜（油枕）内的绝缘油通过吸潮器与大气连通，干燥剂吸收空气中的水分和杂质，以保持变压器内部绕组的良好绝缘性能；硅胶变色、变质易造成堵塞。

B、油位计：反映变压器的油位状态，一般在+20O左右，过高需放油，过低则加油；冬天温度低、负载轻时油位变化不大，或油位略有下降；夏天，负载重时油温上升，油位也略有上升；二者均属正常。

C、油枕：调节油箱油量，防止变压器油过速氧化，上部有加油孔。

D、防爆管：防止突然事故对油箱内压力聚增造成爆炸危险。

E、信号温度计：监视变压器运行温度，发出信号。

指示的是变压器上层油温，变压器线圈温度要比上层油温高10℃。

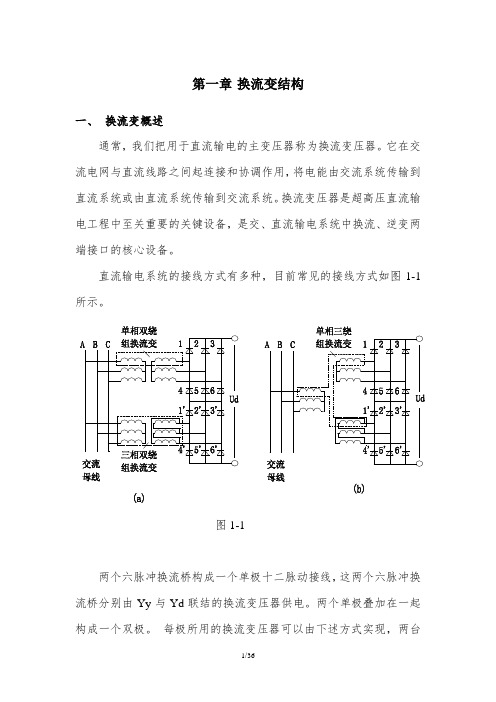

第一章换流变结构一、换流变概述通常，我们把用于直流输电的主变压器称为换流变压器。

它在交流电网与直流线路之间起连接和协调作用，将电能由交流系统传输到直流系统或由直流系统传输到交流系统。

换流变压器是超高压直流输电工程中至关重要的关键设备，是交、直流输电系统中换流、逆变两端接口的核心设备。

直流输电系统的接线方式有多种，目前常见的接线方式如图1-1所示。

图1-1两个六脉冲换流桥构成一个单极十二脉动接线，这两个六脉冲换流桥分别由Yy与Yd联结的换流变压器供电。

两个单极叠加在一起构成一个双极。

每极所用的换流变压器可以由下述方式实现，两台三相双绕组变压器（一个Yy联结，一个Yd联结）或三台单相三绕组变压器（一个网侧绕组和两个阀侧绕组，一个Y接，一个D接）或六台单相双绕组变压器（三个Yy 单相，三个Yd单相）。

由建设规模的大小及直流电压等级可以确定换流变压器的大致型式。

选择不同的型式主要受运输尺寸的限制，其次是考虑备用变容量的大小，当然，备用变容量越小越经济。

当直流输送容量较大时可采用每级两组基本换流单元的接线方式，此种接线方式有串联和并联两种方式。

如目前在建的±800kv项目即采用了串联方式，其基本接线原理见图2。

800（HY）600（HD）400（L Y）200（LD）图1-2图1-3 单相双绕组换流变压器外形图1-4 单相三绕组换流变压器外形图1-5 云广±800kV项目高端（800kV）换流变压器外形二、绕组的常见类型换流变中的绕组按照其连接的系统不同，通常可分为连接交流系统的网绕组及调压绕组；连接换流阀的阀绕组。

绕组的排列方式通常有以下两种：铁心柱→阀绕组→网绕组→调压绕组；铁心柱→调压绕组→网绕组→阀绕组。

1.网绕组目前，我公司的网绕组主要采用轴向纠结加连续式结构。

与传统的纠结或内屏连续式不同，轴向纠结采用特殊的阶梯导线绕制n个双饼构成n/2个纠结单元。

纠结绕制和换位示意见下图。

什么是换流变压器
变流变压器是指与变流装置配合使用的专用电源变压器。

它包括与整流器配套用的整流变压器和与变频装置配合使用的变流变压器。

整流变压器是应用较为广泛的变流变压器。

电化学用整流变压器是人们较为熟知的一种、牵引用整流变压器应用也较多。

与变频装置配用的变流变压器、随着变频技术发展，在拖动、调整及直接或间接变频装置应用领域越来越广。

变流变压器的型号，由下述代码组成：
分类码：一般工业用ZB、电化学电解用ZH、特殊用ZY、变频调速用ZM、变频电源用ZP、传动用Z。

相数：单相D；三相S。

冷却介质：变压器油（略）；空气G，冷却装置：自然冷却（略）；吹风冷却F；水冷却S。

油循环方式：自然循环（略）；强迫P。

调压方式：无励磁调（略）；网侧有载调Z；内附调压器T。

内附装置：平衡电抗器K；饱和电抗器B。
