摄像机的安装与调试

前言:监控工程的设计和规划中少不了“安装调试监控摄像”，正确安装摄像机，连通信号电缆，接通电源工作，但在实际使用中，如果没有正确安装镜头并调整摄像机及镜头的状态，可能无法达到预期的效果,那么如何安装与调试监控摄像头呢？下面本文就详细汇总监控工程安装、调试必备的知识供参考！1监控摄像头的调试方法:1、打开摄像机自动电子快门功能。

2、用控制器将镜头光圈调到最大。

3、将摄像机对准30米以外的物体，聚焦调至无穷远处（大部分镜头是面对镜头将前面的聚焦调节环顺时针旋转到头)。

4、用控制器调整镜头变焦将景物推至最远,调整镜头后截距使景物最清楚.5、用控制器调整镜头变焦将景物拉至最近，微调镜头聚焦使景物最清楚.6、重复4—5步数遍,直至景物在镜头变焦过程中始终清楚。

2调整镜头的光圈与对焦：关闭电子快门，逆光补偿等开关上的摄像头,摄像头,你要监视的场景，调整镜头的光圈与对焦环，使监视器上的图像。

如果它被用在照明场合的变化比较大的摄像头，最佳匹配的自动光圈镜头和摄像机的电子快门开关（ELC)为OFF。

如果选择手动光圈摄像机的电子快门开关（ELC）ON的最亮的点在应用程序（环境光)，在镜头光圈尽可能打开一个大的和静止图像是最好的(和不那么太白色图像过载）,透镜调整完成。

安装屏蔽，并上好支架即可。

由于较大的光圈，景深范围相对较小，焦距应该是尽可能照顾的全程监控，现场的清晰度.当现场照明降低时，电子快门自动调整，具有较大的光圈，速度慢,仍然可以使图像满意后焦调整后焦距：后焦调整后焦距也被称为该后焦距,正是由于在靶的表面，在CCD图像传感器，当安装在一个标准的透镜（标准的C / CS mount镜头），使被摄体场景成像，一般照相机工厂，背部重点作出适当的调整,在与定焦镜头的应用程序,一般不需要调整后焦距的摄像头。

监控改造在某些应用中,它可能会出现当镜头对焦环调整的最终位置仍然不清晰的图像,必须先确认正确的镜头接口。

如果确认,您需要调整后焦距的摄像头.根据经验，绝大多数的摄像机连接用电动变焦透镜的应用，往往需要调整相机的后焦距.3后焦距调整的步骤如下:（1）正确地安装在相机上的镜头.（2）镜头光圈尽可能开放（目的是为了减少景深范围，以准确地定位的成像焦点）。

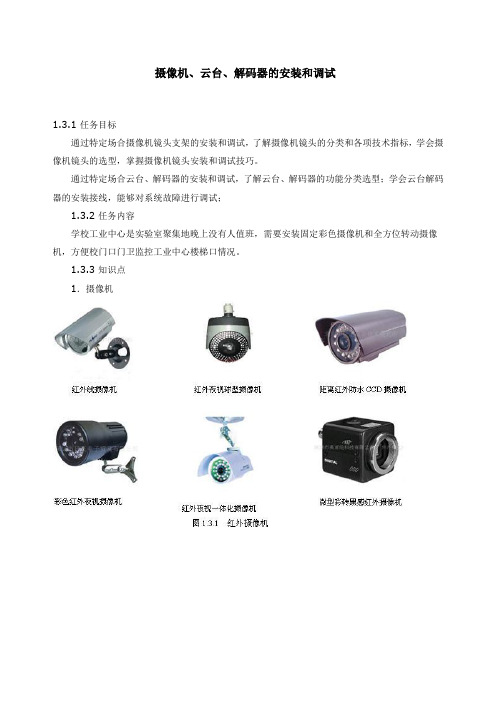

摄像机、云台、解码器的安装和调试1.3.1 任务目标通过特定场合摄像机镜头支架的安装和调试，了解摄像机镜头的分类和各项技术指标，学会摄像机镜头的选型，掌握摄像机镜头安装和调试技巧。

通过特定场合云台、解码器的安装和调试，了解云台、解码器的功能分类选型；学会云台解码器的安装接线，能够对系统故障进行调试；1.3.2 任务内容学校工业中心是实验室聚集地晚上没有人值班，需要安装固定彩色摄像机和全方位转动摄像机，方便校门口门卫监控工业中心楼梯口情况。

1.3.3 知识点1．摄像机监控系统中使用的摄像机主要是CCD摄像机。

摄像机是摄像机和镜头的总称，根据被摄目标物体的大小和摄像机与物体的距离，通过计算得到镜头焦距来确定镜头，所以镜头都是依据实际情况而定的。

（1）CCD摄像机工作方式CCD Charge Coupled Device(电荷耦合器件)是一种特殊半导体器件，被摄物体的图像经过镜头聚焦至CCD芯片上，CCD根据光的强弱积累相应比例电荷，各个像素积累的电荷在视频时序的控制下，逐点外移，经滤波、放大处理后，形成视频信号输出。

视频信号连接到监视器或视频机的视频输入端便可以看到与原始图像相同的视频图像。

（2）CCD彩色摄像机的主要技术指标1）CCD尺寸（摄像机靶面大小）。

多为1/2英寸、1/3英寸、1/4英寸和1/5英寸2）CCD像素数CCD由面阵感光元素组成，每一个元素称为像素，像素越多，分辨率越高，图像越清晰。

38万像素以上为高清晰度摄像机。

CCD像素数有的给出水平及垂直方向的像素数，如500（高）*5 82（宽），有的给出两者乘积值，如30万像素。

对于一定尺寸CCD芯片，像素数越多每一个像素单元面积越小，由该芯片构成摄像机的分辨率越高。

3）水平分辨率水平分辨率是衡量摄像机优劣的一个重要参数，当摄像机摄取等间隔排列的黑白相间条纹时，在监视器上能够看到线数最多。

分辨率不仅与CCD和镜头有关，还与摄像机电路通道频带宽度直接有关，通常规律是1MHz的频带宽度相当于清晰度为80线。

摄像机安装及注意事项简介摄像机是通过数码图像传感器将光学图像转换成数字信号，并传输到监控设备上的一种监控设备。

摄像机可以广泛应用于监控、安防等领域。

在摄像机的安装过程中，需要注意一些细节以确保摄像机的正常运行。

本文将介绍摄像机安装的基本步骤和注意事项。

基本步骤第一步：选择合适的安装位置在安装摄像机之前，要首先选择一个合适的安装位置，然后确定摄像机的安装方式。

一般来说，摄像机的安装位置应该尽量选择在高处，避免被人为破坏。

此外，为了确保摄像机的拍摄范围覆盖到需要监控的区域，还需要考虑摄像机的视角和拍摄范围。

第二步：安装摄像机在确定好安装位置之后，就可以开始安装摄像机了。

首先，需要准备好相关的安装工具和材料。

然后，可以开始安装摄像机的底座。

安装底座时需要注意正确选择安装孔的位置，以确保底座稳定。

最后，将摄像机固定在底座上，上电开机即可。

第三步：调试摄像机在完成了摄像机的安装之后，需要进行一些简单的调试工作，以确保摄像机的正常运行。

首先，需要检查摄像机的电源和视频线是否正常连接。

然后，需要检查摄像机的录像质量是否正常。

如果摄像机的录像质量不理想，可以通过调整摄像机的曝光、增益等参数进行优化。

注意事项选择适合的摄像机在安装摄像机之前，需要根据实际需求选择适合的摄像机型号和规格。

不同的摄像机有不同的拍摄范围、视角、分辨率等特点，选择不合适的摄像机可能会导致监控效果不佳。

确保摄像机的稳定性在安装摄像机的过程中，需要确保底座的稳定性。

如果底座不牢固，可能会导致摄像机晃动或者倾斜，影响视频的质量。

此外，还需要确保摄像机和底座之间的连接牢固可靠。

避免强光干扰在摄像机的拍摄范围内，如果有强光照射到摄像机镜头前，可能会导致图像过度曝光或者出现反光现象，影响监控效果。

因此，需要在选择安装位置时注意避免强光照射，并调整摄像机的曝光参数以优化视频效果。

注意摄像机维护安装好摄像机之后，还需要定期对其进行维护保养，以保证摄像机的正常运行。

摄像机的安装及调试
本项目采用高清IP数字监控系统，所有摄像机均采用网络高清摄像机。

具体参数详见设备性能指标及功能要求。

各摄像机视频、控制信号在就近点通过光端机/交换机汇聚后，通过网络系统传输至监控中心。

1）摄像机安装
1、摄像机安装前先完成支架、吊架的安装，然后进行摄像机定位安装。

2、电缆两端预留一定的端接余量。

3 摄像机安装高度室内以2.5～3m为宜。

室外安装视现场情况安装定位。

4、镜头安装避免强光直射，避免逆光安装。

5、由接线人自查接线、专人复查接线，正确无误后通电调试。

6、安装在监控中心内的视频终端设备与摄像机的安装同期进行。

7、先接视频服务器，调试摄像机前端设备，然后在监控中心远程调试，再进行联动调试。

2）摄像机的调试
1闭合控制台、监视器电源开关，若设备指示灯亮，即可闭合摄像机电源，监视器屏幕上便会显示图像。

2调节光圈(电动光圈镜头)及聚焦，使图像清晰。

3改变变焦镜头的焦距，并观察变焦过程中图像清晰度。

4遥控云台，若摄像机静止和旋转过程中图像清晰度变化不大，则认为摄像机工作正常。

摄像机安装调试施工方案一、安装前准备仔细阅读摄像机安装说明书，了解设备性能、特点、安装要求及注意事项。

准备所需工具：螺丝刀、电钻、电线剥线钳、测试仪等。

检查工作环境，确保没有可能影响摄像机安装的障碍物。

二、设备检查与保养对摄像机进行外观检查，确认无明显损坏、污渍。

检查摄像机镜头、防尘罩等配件是否齐全。

定期对摄像机进行清洁保养，以保持画面清晰。

三、安全情况确认确认安装位置是否安全，无高空坠落、电击等风险。

检查工作环境是否满足摄像机的工作要求，如温度、湿度等。

四、选择安装位置根据监控需求，选择合适的安装位置，确保监控范围全面、无死角。

考虑光线、遮挡物等因素，确保摄像机拍摄画面清晰。

五、安装固定支架根据摄像机型号和安装位置，选择合适的支架。

使用电钻在预定位置打孔，安装支架。

确保支架安装牢固，无晃动现象。

六、布线工作根据实际布线需求，选择合适的线缆类型和长度。

遵循布线规范，避免线缆混乱、交叉。

在布线过程中，注意保护线缆，避免损坏。

七、摄像机安装将摄像机固定在支架上，确保安装牢固。

调整摄像机角度，确保拍摄画面符合要求。

八、连接电源线确认电源线规格与摄像机匹配。

连接电源线时，注意接线的正确性。

使用测试仪检查电源线连接是否良好。

九、调试与配置通电后，检查摄像机工作是否正常。

对摄像机的参数进行调试和配置，如亮度、对比度、饱和度等。

确保摄像机的拍摄画面清晰、流畅。

十、保护罩安装根据摄像机型号和环境条件，选择合适的保护罩。

安装保护罩时，确保不影响摄像机的拍摄效果。

定期检查保护罩的完好性，确保其能有效保护摄像机免受外部环境影响。

以上为摄像机安装调试施工方案的主要内容，请在实际操作过程中严格按照方案执行，确保安装质量和安全。

视频监控系统安装与调试在当今社会，视频监控系统已经成为保障安全、管理秩序的重要手段。

无论是家庭、企业还是公共场所，都离不开它的身影。

一个有效的视频监控系统不仅能够实时监控现场情况，还能为后续的调查和分析提供有力的证据。

下面，我们就来详细了解一下视频监控系统的安装与调试。

一、安装前的准备工作在安装视频监控系统之前，需要进行一系列的准备工作，以确保安装过程的顺利进行和系统的正常运行。

1、确定监控需求首先要明确监控的区域、目的和重点。

例如，家庭监控可能主要关注门口、窗户和客厅等区域，以防止入侵和保障家人安全；企业监控可能需要覆盖生产车间、仓库、办公室等场所，用于监督生产流程、防止盗窃和管理员工行为。

2、选择合适的设备根据监控需求，选择合适的摄像头、录像机、存储设备、显示器等。

摄像头的类型有很多，如枪式摄像机、半球摄像机、球型摄像机等，每种类型都有其特点和适用场景。

录像机的选择要考虑存储容量、录像质量和支持的摄像头数量等因素。

存储设备可以是硬盘录像机（DVR）、网络录像机（NVR）或云存储，要根据实际情况选择合适的存储方式。

显示器则要根据监控画面的数量和分辨率来确定尺寸和清晰度。

3、规划布线合理的布线是保证监控系统稳定运行的关键。

要考虑电源线和数据线的走向，尽量避免与其他线路交叉和干扰。

如果是有线监控系统，要确定线槽或线管的铺设路径；如果是无线监控系统，要测试信号强度和稳定性，确保覆盖范围满足需求。

4、准备安装工具和材料安装视频监控系统需要用到一些工具和材料，如螺丝刀、钳子、电钻、膨胀螺丝、网线、电源线等。

在安装前要确保这些工具和材料齐全，并检查其质量和安全性。

二、设备的安装1、摄像头的安装摄像头的安装位置要根据监控需求和视角来确定。

一般来说，摄像头应该安装在高处，以获得更广阔的视野，同时要避免被遮挡。

安装时要使用膨胀螺丝将摄像头固定在墙壁或天花板上，确保其牢固稳定。

对于室外摄像头，还要考虑防水和防雷措施。

一、项目背景随着社会经济的发展和科技的进步，视频监控系统在公共安全、交通管理、工业生产等领域得到了广泛应用。

为了提高监控效果，确保监控系统的正常运行，本项目将对摄像机进行安装调试施工。

二、施工准备1. 工具准备：扳手、螺丝刀、测距仪、水平仪、线缆剥皮器、切割机、测试仪等。

2. 材料准备：摄像机、支架、线缆、电源线、接头、接线盒等。

3. 人员准备：施工人员、技术人员、安全员等。

三、施工步骤1. 现场勘查（1）了解现场环境，确定摄像机安装位置。

（2）评估现场光线条件，确保摄像机画面清晰。

（3）检查电源插座，确保供电稳定。

2. 摄像机安装（1）根据现场勘查结果，选择合适的摄像机型号。

（2）将摄像机固定在支架上，确保摄像机水平、垂直。

（3）调整摄像机角度，使画面覆盖所需区域。

3. 线缆敷设（1）根据现场情况，确定线缆敷设路径。

（2）将线缆剥皮，连接电源线和信号线。

（3）将线缆穿入接线盒，确保连接牢固。

4. 电源连接（1）将电源线连接到摄像机电源接口。

（2）确保电源线连接牢固，无松动。

5. 摄像机调试（1）打开摄像机电源，观察画面是否清晰。

（2）调整摄像机焦距，确保画面清晰。

（3）检查画面亮度、对比度、饱和度等参数，进行调整。

（4）测试摄像机云台功能，确保摄像机可旋转、俯仰、滚转。

6. 系统测试（1）将摄像机接入监控中心，测试画面传输是否稳定。

（2）检查监控中心画面是否清晰，调整相关参数。

（3）测试系统报警功能，确保报警准确。

四、施工注意事项1. 施工过程中，严格遵守操作规程，确保施工安全。

2. 注意保护现场环境，避免损坏设备。

3. 线缆敷设过程中，避免交叉、重叠，确保信号传输稳定。

4. 调试过程中，注意观察画面效果，及时调整参数。

5. 施工完成后，对现场进行清理，确保现场整洁。

五、施工总结通过本次摄像机安装调试施工，提高了监控效果，确保了监控系统的正常运行。

在今后的工作中，我们将继续努力，为用户提供更优质的服务。

摄像头安装及调试通知尊敬的各位用户：大家好！为了提升我们小区/公司/场所的安全性和管理效率，近期将进行摄像头的安装及调试工作。

现将相关事宜通知如下：一、安装及调试的目的随着社会的发展和人们对安全意识的提高，安装摄像头已经成为保障公共安全和个人财产的重要手段。

通过摄像头的实时监控，可以有效地预防和打击违法犯罪行为，为大家创造一个更加安全、和谐的环境。

同时，摄像头还可以用于管理和监督日常的工作和生活秩序，提高工作效率和服务质量。

二、安装及调试的时间安排本次摄像头安装及调试工作将从具体开始日期开始，预计在具体结束日期完成。

具体的安装和调试时间将根据不同区域和场所的情况进行安排，我们会提前通知相关用户，并尽量减少对大家正常工作和生活的影响。

在安装和调试期间，可能会出现短暂的停电、网络中断等情况，请大家提前做好相关准备。

如果您有特殊的需求或者情况，请及时与我们联系，我们会尽力协调解决。

三、安装及调试的范围本次摄像头安装及调试的范围包括小区的出入口、主要道路、停车场、公共区域、楼梯间等重要场所，以及公司的办公区域、生产车间、仓库、大门等关键部位。

我们将根据实际情况和需求，合理布局摄像头的位置和数量，确保监控覆盖无死角。

四、安装及调试的流程1、现场勘察在安装之前，我们的专业技术人员将对安装区域进行现场勘察，确定摄像头的安装位置、角度和高度等参数，以确保监控效果最佳。

2、设备安装根据勘察结果，技术人员将进行摄像头的安装工作，包括固定支架、安装摄像头本体、连接电源和网络等。

在安装过程中，我们将严格遵守相关的安全规范和操作流程，确保安装质量和安全。

3、调试测试安装完成后，技术人员将对摄像头进行调试和测试，包括图像清晰度、角度调整、录像存储、远程访问等功能的测试，确保摄像头能够正常工作，并满足用户的需求。

4、验收交付调试测试完成后，我们将邀请用户进行验收，用户可以对摄像头的安装位置、图像效果、功能等方面进行检查和确认。

摄像头安装调试工作流程摄像头在现代社会中扮演着重要的角色，广泛应用于监控、安防、交通管理、视频会议等领域。

为了确保摄像头的正常运行，安装调试工作流程至关重要。

本文将详细介绍摄像头安装调试的步骤和注意事项。

一、准备工作在进行摄像头安装调试工作之前，需要进行必要的准备工作。

首先，确保所有所需的设备和工具都齐备，例如摄像头、电源适配器、网络连接线等。

其次，根据实际情况选择好安装位置，并预留足够的空间和角度来满足监控需求。

最后，确保相关设备和线缆的质量，并检查其是否有损坏或者线路连接不良的情况。

二、固定安装固定安装是摄像头安装的第一步，需要将摄像头固定在合适的位置上。

根据实际需要，可以选择墙面、天花板、支架等方式进行固定。

在固定过程中，需要确保摄像头的稳固和安全，并注意避免遮挡物的干扰。

此外，还需要调整角度和方向，以保证摄像头能够全面有效地监控目标区域。

三、电源连接完成固定安装后，接下来需要进行电源连接。

首先，根据摄像头的电源需求选择合适的电源适配器。

然后，将电源适配器正确地连接到摄像头，并确保连接牢固。

在连接过程中，要注意避免电源线被拉扯或者受到外力影响，以防止发生安全事故或者设备损坏。

四、网络连接大部分摄像头都需要进行网络连接，以实现远程监控和数据传输。

首先，确保摄像头能够连接到可用的网络环境。

其次，根据实际情况选择适当的网络连接方式，例如有线连接或者无线连接。

在进行网络连接时，需要准确输入网络相关参数，并确保网络环境稳定和可靠。

五、画面调试在完成电源和网络连接后，需要进行画面调试，以确保摄像头的正常工作。

首先，确认摄像头是否成功启动，观察是否有指示灯亮起或者屏幕显示画面。

然后，通过监控工具或者设备自带的配置界面，进行相关设置，如调整亮度、对比度、曝光度等参数，以获得清晰和合适的画面效果。

六、功能测试最后，进行摄像头的功能测试，以验证其各项功能是否正常。

首先，通过监控工具或者设备自带的功能菜单，检查摄像头是否能够正常拍摄、录像和回放。

视频监控采集设备安装调试施工方案一、项目前期准备1、确定安装位置和摄像机布局现场勘查：派遣专业人员进行详细的现场勘查，了解监控范围、周围环境和特殊要求，以便确定最佳的摄像机布局。

场地图纸和布局设计：根据现场勘查的数据，绘制详细的场地图纸，标明摄像机的安装位置、监控范围、电源和网络线路等关键信息。

风险评估：评估潜在的安全风险，包括但不限于天气条件、防破坏要求、电源稳定性等，以确定合适的设备和安装方案。

2、确保所有必要的许可和批准已获得法规遵守：确保项目符合当地监控设备安装的法规和规定，获取必要的许可和批准文件。

私人和隐私权保护：在项目前期，与相关法律和规定保持一致，特别是涉及私人和隐私权的问题，确保合法合规。

3、确保施工人员具备相关培训和技能培训计划：制定详细的培训计划，确保施工人员熟悉监控设备的安装、调试和维护流程。

技能认证：确保施工人员持有相关的技术认证，包括但不限于电气工程、网络技术等，以确保设备安装的专业性和可靠性。

安全培训：提供安全培训，确保施工人员了解在工作过程中的安全措施和应急处理方法。

沟通和协作：确保团队成员之间具有良好的沟通和协作能力，以便协调安装工作和解决可能出现的问题。

4、确保设备和材料的准备设备采购：确保所有需要的监控设备、支架、电缆等已经采购并到位，避免因为设备不足而延误工程进度。

材料清单：制定详细的材料清单，确保所有必需的工具和附件齐备，以便在施工过程中高效工作。

二、安装计划1、制定详细的安装计划表，包括开始和结束日期项目时间表：制定项目的整体时间表，明确开始和结束日期，并设置里程碑以便监测进度。

阶段划分：将整个安装过程划分为不同的阶段，确保每个阶段都有明确的目标和任务。

2、将安装分阶段进行，确保每个阶段的安装质量和功能性测试阶段一 - 摄像机安装：安装摄像机支架和摄像机本体。

连接电源和网络线，确保连接稳定。

阶段二 - 视频录像设备（DVR/NVR）安装：安装录像设备，确保设备的冷却和通风良好。
