(完整版)摄像机安装工艺

完整版)监控系统施工工艺布线铺设→设备安装→接线调试→验收。

6.2管线预埋根据设计要求，在施工前进行管线预埋，确保管线的位置、长度及数量符合设计要求。

预埋过程中，应注意管道的防腐、防锈处理，并按要求进行管道的标记和记录。

6.3布线铺设根据设计要求，进行布线铺设，确保线路的长度、数量、规格和型号符合设计要求。

布线过程中，应注意线路的保护，避免线路损坏和短路等问题。

6.4设备安装根据设计要求，进行设备安装，确保设备的位置、数量、规格和型号符合设计要求。

设备安装过程中，应注意设备的防护和固定，避免设备受损和摆动等问题。

6.5接线调试根据设计要求，进行接线调试，确保线路的连接正确、稳定。

接线调试过程中，应注意线路的绝缘和接触，避免接线不良和短路等问题。

6.6验收进行系统的验收，确保系统的性能、功能和安全符合设计要求。

验收过程中，应注意系统的运行状态和数据的准确性，避免系统出现故障和数据错误等问题。

7安全注意事项7.1施工人员必须具备相关的技术知识和操作技能，严格遵守安全操作规程，确保施工过程中的安全。

7.2施工现场必须设置安全警示标志，避免施工人员和他人误入危险区域。

7.3施工过程中必须使用符合国家标准的材料和设备，确保施工质量和安全。

7.4施工人员必须佩戴防护用品，如安全帽、安全鞋、防护手套等，避免施工过程中的意外伤害。

7.5施工过程中必须遵守相关的安全操作规程，如电气安全操作规程、高处安全操作规程等，确保施工过程中的安全。

机房设备安装在机房设备安装过程中，管线预埋和分线箱安装是重要的步骤。

管线预埋的具体工艺可参考相关内容。

分线箱的箱体板和框架应与建筑物表面配合严密，安装在地面预留洞内的箱体应能使地面盖板遮盖严密、开启方便。

严禁采用电焊或气焊将箱体与预埋管口焊在一起。

明装分线箱的安装高度为底边距地1.4米。

明装壁挂式分线箱或端子箱时，应先将引线与盒内导线用端子作过渡压接，然后将端子放回接线盒。

找准标高进行钻孔，埋入胀管螺栓进行固定，要求箱底与墙面平齐。

视频监控系统施工工艺1、摄像机及其它设备的安装技术要求摄像机、监视器、录像机、视频切换器以及控制台的安装应符合技术说明书的要求。

摄像机的安装必须牢固，应装在不易振动，人们难以接近的场所，以便看到更多的东西。

鉴于安防工程的特殊要求，摄像机应一律加装防护罩。

在室外安装的摄像机要加防雷防拆装置。

控制箱的安装应符合技术说明书的要求。

控制箱的交流电应不经开关引入，如要用开关，则应安装在控制箱里面，交流电源线应单独穿管走线，严禁与其他导线穿在同一管内。

控制箱的引线，从控制箱至大棚一段要求用铁管加以保护，铁管与控制箱要用双螺帽连接。

电源箱的安装要高于地面 2 米以上，要牢固、美观、保证安全。

监视器要求图像清晰，切换图像稳定。

传输电缆在长于300 米时要加视频补偿措施，使图像清晰。

2、设备安装施工工艺标准产品的型号规格、性能应符合设计要求。

设备说明书、产品的使用操作说明书等资料齐全。

摄象机电源线与视频线、信号线不得同管敷设，只有在电源线与控制线合用多芯时，多芯线与电缆可一起敷设；应实际测算所用电缆长度，进行备料和敷设，避免不必要的接续；当必须进行接续时应采用专用接插件。

尽量采用电缆从机架、控制台底部引入设备，此时应将电缆顺着所盘方向理直，按电缆的排列次序放入槽内；拐弯处应符合电缆曲率半径要求，根据电缆的数量应每隔100~200mm 空绑一次。

在摄像机标准照度下，监控图象质量和系统技术指标应满足下列要求；图象质量可按 5 级损伤制评定，图象质量不应低于 4 级。

摄象机的安装应牢靠、稳固。

从摄象机引出的电缆宜留有 1m 的余量，不得影响摄象机的转动。

摄象机宜安装在监视目标附近不容易受外界损伤的地方，安装位置不应影响现场设备运行和人员的正常生活。

摄象机镜头应从光源方向对准监视目标，并应避免逆光安装；当需要逆光安装时，应降低监视区域的对比度。

监视器的安装位置应使荧幕不受外来光直射，当有不可避免的光时，应加遮光罩遮挡。

先对摄象机进行初步安装，经通电试看、细调、检查各项功能，观察监视区域的覆盖范围和图象质量，符合要求后方可固定。

摄像机安装施工工艺目录1、施工步骤 (3)2、施工工艺设计 (3)（1）设备安装 (3)（2）接线 (4)（3）设备调试 (4)（4）系统调试 (4)（5）系统联调 (5)1、施工步骤●熟悉图纸（深化设计）●现场准备●设备安装、接线●设备调试●系统调试●系统联调2、施工工艺设计（1）设备安装●中心建筑物内管线施工尽量利用弱电线槽、桥架。

线槽、桥架不到之处需敷设钢管，条件不具备也可采用PVC塑料管。

弱电、弱电和视频电缆全部分设并分开穿管，不允许AC24V和DC12V低压电源线与视频电缆、控制电缆共管。

●必须在土建、装修工程结束后，各专业设备安装基本完毕，在安全、整洁的环境中安装摄像机。

●从摄像机引出的电缆留有1m的余量，以便不影响摄像机的转动。

●摄像机安装在监视目标附近不易受到外界损伤的地方，而且不影响附近人员的正常活动。

安装高度：室内2.5-5m，室外3.5-10m。

●摄像机避免逆光安装。

●云台安装时按摄像监视范围决定云台的旋转方位，其旋转死角处在支、吊架和引线电缆一侧。

●云台一般安装在标准吊、支架或自制的台架上。

电动云台重量大，支持其的支、吊架安装牢固可靠，并考虑其的转动惯性，在它旋转时不发生抖动现象。

●云台解码器安装在离摄像机不远的现场，安装不要明显；若安装在吊顶内，吊顶要有足够的承载能力，并在附近有检修孔。

●在监控室内的终端设备，在人力允许的情况下，可与摄像机的安装同时进行。

监控室装修完成且电源线、接地线、各视频电缆、控制电缆敷设完毕后，将机柜及控制台运入安装。

●机架底座与地面固定，安装竖直平稳，垂直偏差不超过2‰；几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不大于3cm，两个机柜中间缝隙不大于3cm。

对于相互有一定间隔而排成一列的设备，其面板前后偏差不大于5mm。

控制台正面与墙的净距不小于1.2m，侧面与墙或其他设备的净距，在主要走道不小于1.5m，次要走道不小于0.8m；机架背面和侧面距离墙的净距不小于0.8m。

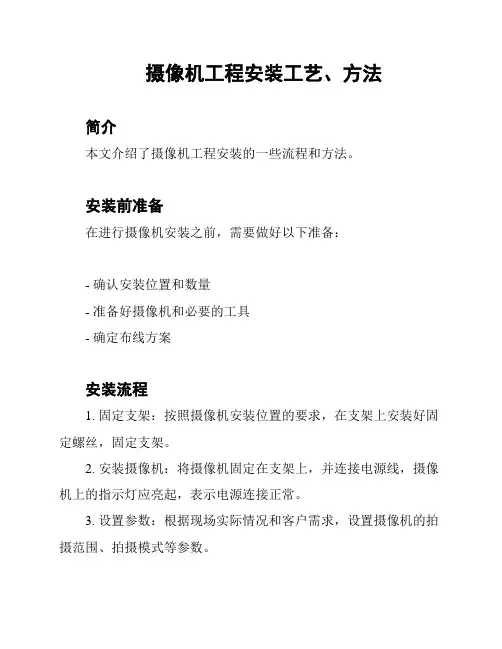

摄像机工程安装工艺、方法
简介
本文介绍了摄像机工程安装的一些流程和方法。

安装前准备
在进行摄像机安装之前，需要做好以下准备：
- 确认安装位置和数量
- 准备好摄像机和必要的工具
- 确定布线方案
安装流程
1. 固定支架：按照摄像机安装位置的要求，在支架上安装好固定螺丝，固定支架。

2. 安装摄像机：将摄像机固定在支架上，并连接电源线，摄像机上的指示灯应亮起，表示电源连接正常。

3. 设置参数：根据现场实际情况和客户需求，设置摄像机的拍摄范围、拍摄模式等参数。

4. 网络接入：将摄像机通过网线接入网络，进行网络设置和调试。

5. 系统验收：在确保设备正常运行后，进行系统验收，检查图
像清晰度、是否存在盲区等问题。

6. 安装完成：对于已经验收合格的设备进行标记，清理安装现场。

安装注意事项
- 安装时确保支架牢固，摄像机安装平稳；
- 在进行摄像机安装前，需要仔细查看现场情况，确定最佳的
角度和位置；
- 在摄像机上电前，确认所有线路连接正确，避免短路等问题。

结论
以上是摄像机工程安装的流程和方法，希望对大家有所帮助。

完整版)摄像机安装工艺摄像机安装的步骤如下：一、设备安装前的检查1.安装环境的检查：监控室的温湿度、光照度和通风等条件必须符合设备安装的要求。

摄像机的安装位置周围不能有干扰源或震动等。

2.设备的检查：设备外形必须完整，内外表面漆层也必须完好。

设备需要进行单个通电检查，确保没有异常情况。

在小范围内进行控制系统通电联合检查，确保各个设备都没有异常情况。

3.线缆的检查：线缆的布放必须符合设计要求。

线缆的通断、短路检查必须进行，并且线缆的标识必须正确。

二、设备安装要求1.摄像机的安装：安装位置必须尽可能达到最佳监视角度和监视重点。

摄像机支架的安装必须协调美观，垂直无偏差且牢固。

摄像机电源的安装需要周边通风良好，牢固，电源线需要良好的绝缘且套管保护，尽量就近隐蔽安装（有些安装于防护罩内）。

摄像机（带云台）的安装需要和支架、防护罩有机地连为一体，安装牢固。

线缆的安装需要视频线的焊接（或冷压）符合相关工艺要求，无虚焊、漏焊（冷压要稳固，不松动），电源线和控制线线头应焊锡处理连接到接线端子，同时检查摄像机相应的设置及线缆的标识是否完整。

2.监控室设备的安装：机柜设备如矩阵主机等需要固定安装在机柜上，不松动，设备之间应留适当间隔以通风散热。

各视频线、控制线、电源线应牢固连接到相应接线端子，各线缆标识清楚正确，帮扎条理。

控制台设备如控制键盘等需要线缆的连接牢固、不松动，设备摆放合理，操作方便。

三、系统调试1.监控系统调试必须具备的条件：摄像机、机柜设备、控制台设备必须全部安装完毕。

土建及装饰工程必须基本完工。

现场需要具备良好的防潮、防腐、防尘性能。

2.监控系统的调试程序：摄像机视频输出测试；基本应用软件设定与确认；系统调试；系统的接线检查；系统通讯检查；系统监控性能的测试。

(完整版)智能监控摄像头安装施工工艺智能监控摄像头安装施工工艺 (完整版)1. 简介本文档旨在提供一份完整的智能监控摄像头安装施工工艺的指南，以帮助工作人员正确、高效地进行摄像头的安装工作。

2. 工艺步骤以下是智能监控摄像头安装施工的主要步骤：2.1. 前期准备在开始安装摄像头之前，需要进行以下准备工作：- 确定安装位置：根据监控需求和摄像头的拍摄范围，选择合适的安装位置。

- 准备所需材料和工具：摄像头、电源线、网线、支架、固定螺丝等。

- 安装方案设计：根据监控需求和安装环境，设计合适的安装方案。

2.2. 安装摄像头按照以下步骤进行摄像头的安装：1. 固定支架：根据安装方案和实际要求，选择合适的支架，并使用固定螺丝将支架固定在安装位置上。

2. 连接电源线：将摄像头的电源线与电源适配器连接，并将适配器插入电源插座。

3. 连接网线：根据需要，将摄像头与监控设备或网络设备通过网线进行连接。

4. 调整角度：调节支架和摄像头的角度，确保摄像头能够拍摄到需要监控的区域。

5. 测试功能：安装完成后，进行功能测试，确保摄像头正常工作。

2.3. 系统配置和调试完成摄像头的安装后，需要进行系统配置和调试：1. 设置监控参数：根据实际需求设置摄像头的监控参数，如分辨率、帧率、存储设备等。

2. 联网配置：如果需要将监控信号传输到远程监控中心或手机等设备上，需要进行联网配置。

3. 测试和调试：测试摄像头的各项功能，并根据实际情况进行调试和优化。

3. 安全注意事项在进行摄像头安装施工时，需要注意以下安全事项：- 掌握相关安全知识：安装人员应具备相关的安全知识和技能。

- 遵循操作规范：按照相关操作规范进行安装，不得擅自修改或调整摄像头和相关设备。

- 防止电击：在安装摄像头时，应断开电源，并采用绝缘工具进行操作，以防止电击事故发生。

- 防止摄像头失稳：确保支架和固定螺丝的牢固度，防止摄像头在使用过程中出现摇晃或脱落的情况。

4. 总结本文档提供了智能监控摄像头安装施工工艺的完整指南，包括前期准备、安装步骤、系统配置和安全注意事项等内容。

摄像机安装实施方案一、前期准备。

在进行摄像机安装之前，首先需要进行一些前期准备工作。

首先，需要确定安装摄像机的位置，根据实际情况选择合适的安装位置，确保摄像机能够全面覆盖监控区域。

其次，需要对安装位置进行现场勘察，了解周围环境和设施情况，确保安装摄像机的稳固和安全。

另外，还需要准备好所需的安装工具和材料，包括螺丝刀、电钻、电缆、接头等。

二、安装摄像机。

1. 固定支架。

首先，根据摄像机的安装位置和角度需求，选择合适的固定支架，并将其固定在安装位置上。

确保支架牢固稳定，能够承受摄像机的重量并保持角度不变。

2. 连接电源。

接下来，将摄像机的电源线连接到电源插座上，确保电源供应稳定可靠。

在连接电源的过程中，要注意防水和防雷，确保摄像机的电路不会受到外界环境的影响。

3. 安装摄像机。

将摄像机安装在固定支架上，并根据需要进行角度调整，确保摄像机能够准确覆盖监控区域。

在安装摄像机的过程中，要注意保护摄像机的镜头，避免刮伤和污染。

4. 铺设电缆。

将摄像机的视频线和电源线沿着预先设计好的路线铺设，确保线路整齐美观，并且不会影响周围环境和设施。

在铺设电缆的过程中，要注意保护电缆，避免受到损坏和外界干扰。

5. 连接设备。

最后，将摄像机的视频线和电源线连接到监控设备上，确保连接稳固可靠。

在连接设备的过程中，要注意防水和防雷，确保监控设备的正常运行。

三、调试测试。

安装摄像机完成后，需要进行调试测试，确保摄像机能够正常工作。

首先，对摄像机的图像质量进行调整，确保清晰度和亮度达到要求。

其次，对监控设备进行连接测试，确保视频信号传输正常稳定。

最后，对整个监控系统进行综合测试，确保各个部分协调配合，能够实现预期的监控效果。

四、安装验收。

最后，进行安装验收工作，由专业人员对安装摄像机的质量和效果进行检查和评估，确保安装工作符合要求，能够满足监控需求。

同时，对安装人员进行培训，使其熟悉监控系统的使用和维护，确保系统的长期稳定运行。

总结。

半球摄像机的安装工艺对于壁挂式安装：选择在墙壁上，将相机放置的位置。

安装的位置贴到需要的位置。

钻四个通孔的中心的四个定位孔上的贴纸锤四个塑料产品包中提供的锚分为两个定位孔。

将相机固定在墙上，两个螺丝槽的塑胶锚的位置。

插入的孔，并用螺丝刀拧紧螺丝顺时针旋转。

将圆顶盖背面的摄像装置。

对于吊顶安装：将相机固定在所需的位置上，并用螺丝刀拧紧螺丝顺时针方向如下图所示，通过这两个孔每边的设备。

最好的地方安装摄像头是天花板。

将圆顶覆盖的摄像装置。

警告：不要将相机安装在柔软的材料。

摄像机可能会掉落并损坏。

如何调整镜头角度松开泛螺丝，然后向左或向右旋转镜头。

完成后，拧紧的泛螺丝。

松开该装置的两侧的倾斜螺钉上，然后向上或向下旋转的镜头。

选完成后，倾斜螺丝拧紧。

松开视频调整螺丝，然后调整镜头的方向。

完成后，拧紧的视频调节螺丝。

如何调整视角和聚焦范围释放的视角控制器和然后移动控制器，向左或向右调节的视角。

完成后，拧紧的视角控制器。

释放对焦控制器，然后移动控制器向左或向右调整的重点范围。

完成后，拧紧聚焦控制。

完成安装将可见的圆顶盖缓慢，直到它得到了最好的位置。

使用螺丝刀和连接的4个球型摄像装置的圆顶盖螺钉锁定牢固。

摄像机连接基本连接（不带POE）将电源适配器连接到相机设备。

使用一个RJ45以太网电缆将相机连接到以太网集线器。

Power over Ethernet (PoE) Connection以太网供电（PoE）的连接将相机连接到支持PoE的枢纽通过单一的以太网电缆。

将相机连接到非PoE集线器通过以太网供电设备器。

一、项目背景随着我国经济的快速发展，安全防范意识日益增强，监控系统已成为各类企事业单位、公共场所、住宅小区等场所的重要安全保障设施。

为了确保监控系统的稳定、高效运行，本文将对监控系统安装施工方案及工艺方法进行详细阐述。

二、施工工艺1. 线缆敷设（1）根据监控系统的设计要求，确定线缆敷设路径。

（2）在敷设线缆前，检查线缆规格、型号是否符合设计要求。

（3）采用专用工具进行线缆敷设，确保线缆整齐、牢固。

（4）线缆敷设完成后，进行线缆标识，方便后期维护。

2. 设备安装（1）摄像机安装1）根据监控需求，选择合适的摄像机类型。

2）检查摄像机包装及配件，确认摄像机为全新原厂合格产品。

3）通电检测和调整摄像机，确保处于正常工作状态。

4）根据安装位置，调整摄像机角度和焦距。

5）连接摄像机线缆，确保连接牢固。

6）摄像机安装完成后，进行试运行，确保图像质量达标。

（2）中心设备安装1）根据监控需求，选择合适的中心设备（如硬盘录像机、监视器等）。

2）检查中心设备包装及配件，确认设备为全新原厂合格产品。

3）连接中心设备与摄像机线缆，确保连接牢固。

4）进行中心设备参数设置，如视频分辨率、帧率等。

5）进行系统调试，确保系统稳定运行。

3. 系统调试（1）检查系统各设备运行状态，确保设备正常工作。

（2）调整摄像机角度和焦距，确保监视区域覆盖全面。

（3）调整中心设备参数，如视频分辨率、帧率等，确保图像质量。

（4）进行系统联调，确保系统稳定运行。

三、施工要点1. 线缆敷设（1）线缆敷设前，检查线缆规格、型号是否符合设计要求。

（2）线缆敷设过程中，避免扭曲、挤压、损坏线缆。

（3）线缆敷设完成后，进行线缆标识，方便后期维护。

2. 设备安装（1）摄像机安装前，检查摄像机包装及配件，确保设备完好。

（2）摄像机安装过程中，注意调整角度和焦距，确保监视区域覆盖全面。

（3）摄像机安装完成后，进行通电检测和调整，确保设备正常工作。

（4）中心设备安装过程中，注意连接线缆，确保连接牢固。

摄像机安装施工方案一、前言摄像机（Camera）作为一种重要的安防设备，广泛应用于各类场所的安全监控和监视系统中。

本文档旨在提供一套完整的摄像机安装施工方案，包括施工步骤、注意事项和常用工具等，以确保摄像机安装过程的顺利进行。

二、施工步骤1. 前期准备在正式进行摄像机安装之前，需要进行一系列的前期准备工作，确保施工的顺利进行。

具体包括以下步骤：•根据现场要求和设计方案，确定摄像机的布局位置。

•确定摄像机的安装高度和角度，保证能够最大程度地覆盖监控范围。

•准备所需的安装工具和材料，例如钻孔机、螺丝刀、安装支架等。

2. 安装支架根据布局位置和摄像机的安装高度，首先需要安装摄像机支架。

具体步骤如下：•使用钻孔机在安装位置预先打孔，确保能够稳固地安装支架。

•将支架按照预定位置与墙面对齐，通过螺丝固定支架。

3. 安装摄像机安装支架完成后，即可进行摄像机的安装工作。

具体步骤如下：•将摄像机固定在支架上，确保摄像机与支架连接紧固。

•检查摄像机的角度和方向，通过调整支架的角度，使得监控范围最佳。

•检查摄像机的电源线和网络线连接是否稳定，确保可以正常供电和传输数据。

4. 调试和测试完成摄像机的安装后，需要进行调试和测试，以确保摄像机的正常工作。

具体步骤如下：•打开监控系统的软件，检查摄像机是否能够正常显示监控画面。

•调整摄像机的参数和设置，例如亮度、对比度和分辨率等，以满足具体的监控需求。

•进行录像和抓拍测试，确认摄像机的录像功能和实时监控功能正常。

5. 安装调整和维护摄像机安装完成后，还需要进行一些安装调整和维护工作，以保证其长期稳定运行。

具体步骤如下：•定期检查摄像机的支架和固定螺丝，确保其紧固度和稳定性。

•定期清洁摄像机镜头，防止灰尘等物体影响画面质量。

•定期检查摄像机的电源线和网络线连接，确保电源供电和数据传输的正常。

•如有需要，进行摄像机参数调整，以适应场所的实际要求。

三、注意事项在进行摄像机安装施工时，需要注意以下事项，以确保施工的顺利进行和安全可靠：1.在施工过程中，应遵守相关的安全操作规范，确保人身安全和设备安全。
