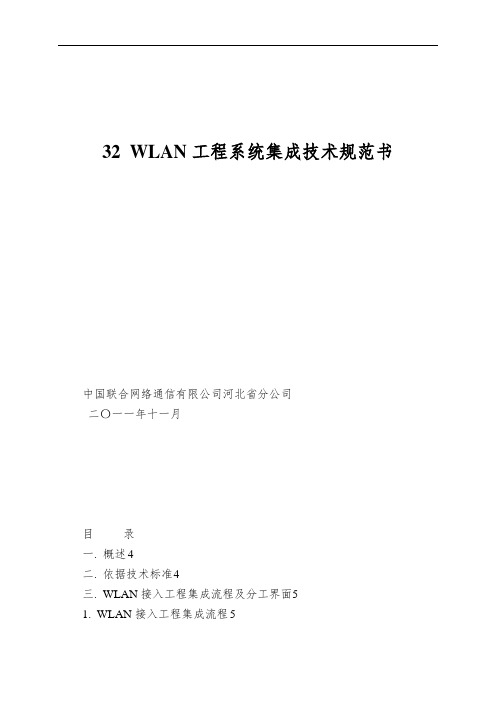

32 WLAN工程系统集成技术规范书中国联合网络通信有限公司河北省分公司二〇一一年十一月目录一. 概述 4二. 依据技术标准4三. WLAN接入工程集成流程及分工界面51. WLAN接入工程集成流程 52. WLAN接入工程分工界面 52.1 总体原则52.2 设计界面62.3 供货界面62.4 施工界面72.5 验收界面7四. 总体要求71. WLAN建设指导原则81.1 热点部署原则81.2 热点覆盖策略81.3 接入操纵器BAS部署原则 91.4 无线操纵器AC设置要求91.5 不同场景中AP的选取及建设方式9 1.6 AP上联传输的建设原则101.7 WLAN容量配置建议112. 设备的安装要求123. 供电系统要求124. 防雷和接地要求12五. 勘察设计151. 初勘152. 精勘与方案设计163. 方案评审16六. 施工 171. 物业和谐172. 施工前的检查172.1 核心机房施工环境要求 172.2 设备及器材检验 183. 施工的具体要求193.1 机房内设备安装 193.2 AP 设备安装 193.3 AP 供电方式及POE设备安装20 3.4 信号分布系统设备的安装213.5 天线安装要求223.6 线缆布放要求233.7 无源设备安装要求293.8 有源设备安装要求293.9 有关配套设备安装要求 293.10 标签要求 293.11 管道施工规范要求31七. 工程测试34八. 验收 351. 工程验收流程352. 验收指标362.1 空口性能测试要求362.2 网管与设备连通性测试 373. 初步验收384. 试运行 385. 最终验收385.1 竣工技术文件的组成385.2 竣工技术文件的的要求 39九. 保修与爱护 40十. 质量治理与保证体系40十一. 附件错误!未定义书签。
附件1 配套材料报价表错误!未定义书签。
附件2 集成费取费表错误!未定义书签。
概述本技术规范书（以下简称规范书）是中国联通河北省分公司（以下简称河北联通）对WLAN接入工程系统集成，向有关公司（以下简称系统集成单位）提出的WLAN接入工程的勘察、设计、施工、开通测试及优化和有关器件的技术要求，可作为河北联通制定招标文件的依据。
编号标准编号标准名称实施日期1YD/T 5202-2015移动通信基站安全防护技术暂行规定2015/7/12YD 5084.3-2015交换设备抗震性能检测规范 第三部分：移动通信核心网设备2015/7/13YD 5091.1-2015传输设备抗地震性能检测规范 第一部分：光传输设备2015/7/14YD 5219-2015通信局（站）防雷与接地工程施工监理暂行规定2015/7/15YD 5221-2015通信设施拆除安全暂行规定2015/7/16YD/T 5213-2015数字蜂窝移动通信网TD-LTE无线网工程设计暂行规定2015/7/17YD 5214-2015无线局域网工程设计规范2015/7/18YD 5215-2015无线局域网工程验收规范2015/7/19YD/T 5104-2015数字蜂窝移动通信网900/1800MHZ TDMA工程设计规范2015/7/110YD/T 5110-2015数字蜂窝移动通信网CDMA2000工程设计规范2015/7/111YD/T 5111-2015数字蜂窝移动通信网WCDMA工程设计规范2015/7/112YD/T 5112-2015数字蜂窝移动通信网TD-SCDMA工程设计规范2015/7/113YD 5174-2015数字蜂窝移动通信网TD-SCDMA工程验收规范2015/7/114YD 5115-2015移动通信直放站工程技术规范2015/7/115YD 5133-2015移动通信钢塔桅工程施工监理规范2015/7/116YD/T 5144-2015自动交换光网络（ASON）工程设计规范2015/7/117YD 5158-2015移动多媒体消息中心工程设计规范2015/7/118YD 5172-2015数字蜂窝移动通信网CDMA2000工程验收规范2015/7/119YD 5173-2015数字蜂窝移动通信网WCDMA工程验收规范2015/7/120YD/T 5217-2015数字蜂窝移动通信网TD-LTE无线网工程验收暂行规定2015/7/121YD 5218-2015宽带光纤接入工程施工监理暂行规定2015/7/122YD 5220-2015内容分发网络工程技术规范2015/7/123YD/T 5228-2015光纤到户(FTTH)工程施工操作规程2015/7/124YD/T 5229-2015光纤到户(FTTH)工程施工监理规范2015/7/1工业和信息化部2015年4月30日关于工信部批准发布138项通信行业标准等876项行业标准的公告（2015年24项）2015年4月30日，工业和信息化部发布[2015年第28号]公告，批准876项行业标准。

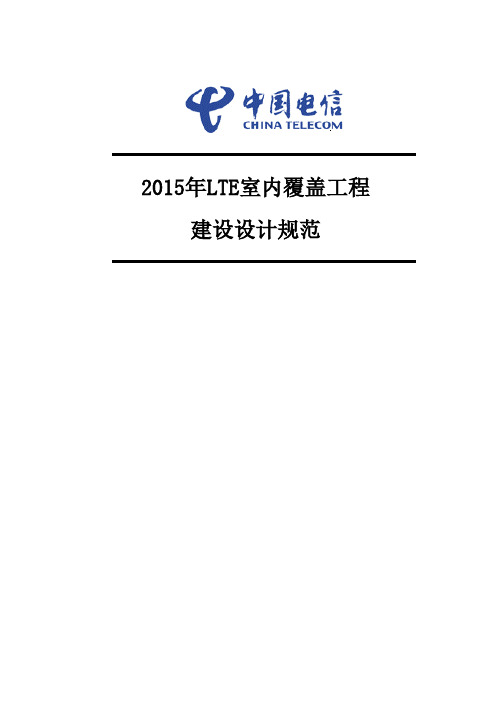

2015年LTE室内覆盖工程建设设计规范目录1. 目的 (1)2. 适用范围 (1)3. 定义和术语 (1)4. 总体原则 (1)5. 技术指标 (2)6. 建设思路 (2)6.1 铁塔工程新建传统室分系统建设方案 (2)6.2 新型微微基站室分建设方案 (3)7.LTE室内覆盖施工规范 (5)7.1总体要求........................................................................................错误!未定义书签。
7.2施工现场要求................................................................................错误!未定义书签。
7.3信号源安装要求............................................................................错误!未定义书签。
7.4GPS安装要求.................................................................................错误!未定义书签。
7.5室分天线安装要求........................................................................错误!未定义书签。
7.6线缆布放要求................................................................................错误!未定义书签。
7.6.1线缆布放的一般要求........................................................错误!未定义书签。

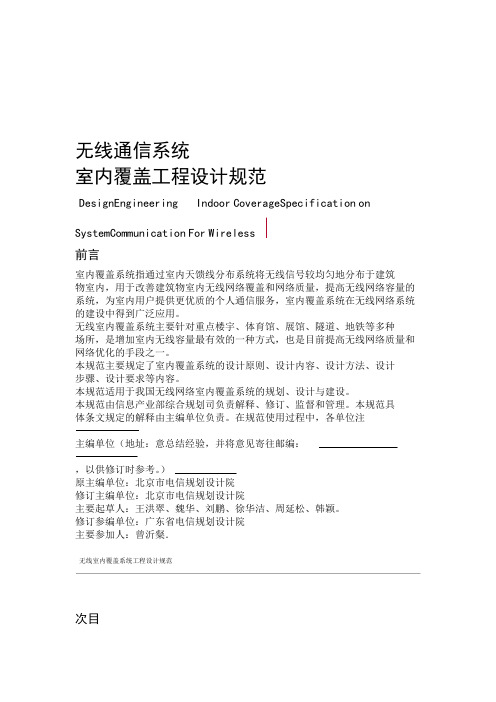

无线通信系统室内覆盖工程设计规范DesignEngineering Indoor CoverageSpecification on SystemCommunication For Wireless前言室内覆盖系统指通过室内天馈线分布系统将无线信号较均匀地分布于建筑物室内，用于改善建筑物室内无线网络覆盖和网络质量，提高无线网络容量的系统，为室内用户提供更优质的个人通信服务，室内覆盖系统在无线网络系统的建设中得到广泛应用。
无线室内覆盖系统主要针对重点楼宇、体育馆、展馆、隧道、地铁等多种场所，是增加室内无线容量最有效的一种方式，也是目前提高无线网络质量和网络优化的手段之一。
本规范主要规定了室内覆盖系统的设计原则、设计内容、设计方法、设计步骤、设计要求等内容。
本规范适用于我国无线网络室内覆盖系统的规划、设计与建设。
本规范由信息产业部综合规划司负责解释、修订、监督和管理。
本规范具体条文规定的解释由主编单位负责。
在规范使用过程中，各单位注主编单位（地址：意总结经验，并将意见寄往邮编：，以供修订时参考。
）原主编单位：北京市电信规划设计院修订主编单位：北京市电信规划设计院主要起草人：王洪翠、魏华、刘鹏、徐华洁、周延松、韩颖。
修订参编单位：广东省电信规划设计院主要参加人：曾沂粲．无线室内覆盖系统工程设计规范次目11.........................................................总则22.....................................................名词术语33...........................................系统设计的一般要求3.................................................3.1系统组成3.......................................3.2设计应遵循以下原则4.............................................系统选址原则 3.3 4.............................................系统设计内容 3.446...................................................信号源设计6...............................................信号源划分 4.1 6...............................................信号源设计 4.2 8.................................................系统扩容 4.3 8.............................................信号源的监控 4.459.........................................室内信号分布系统设计9.................................................5.1系统结构9.............................................5.2系统分布方式10............................................5.3系统设计步骤10........................................5.4室内覆盖系统设计12......................................通信系统及频段划分 5.5 12................................................频道配置 5.612............................................系统容量保证 5.713..........................................系统间干扰协调 5.8 614..................................多制式合路室内覆盖系统设计14......................................6.1多制式合路系统设计15......................................多制式合路系统干扰 6.2 718............................................系统安装条件选择18......................................7.1信号源安装条件选择18................................有源设备器件安装条件选择7.219....................................无源器件安装条件选择7.31．无线室内覆盖系统工程设计规范19........................................电缆安装条件选择7.4 19........................................天线安装条件选择7.5820..........................无线室内覆盖系统的服务质量要求内容20............................................通信系统8.1GSM 20...........................................通信系统8.2CDMA 20..........................................通信系统8.3WCDMA20........................................通信系统8.4TD-CDMA21.......................................Cdma20008.5通信系统21............................................PHS通信系统8.6 21....................................TRUNK800MHz通信系统8.7 21..........................................通信系统SCDMA8.8922..............................................信号源接口要求22................................................中继线路9.1 22................................................接口要求9.21023...................................................同步要求1124...............................................设备配置要求1225.................................................接地与防雷总则1本规范适用于无线室内覆盖系统工程的安装设计，其网络组织、使用 1.0.1频段等按相关规定执行。
移动通信室内覆盖工程安装规范移动通信室内覆盖工程安装规范1：引言1.1 目的本文档旨在规范移动通信室内覆盖工程的安装过程，确保室内覆盖系统的建设和维护符合相关法律法规和技术标准要求，提供有效的无线通讯服务。
1.2 适用范围本规范适用于移动通信室内覆盖工程的安装过程，包括设备选型、设备安装、测试与调试等环节。
2：术语和定义2.1 移动通信室内覆盖系统指由基站、分布式天线系统（DAS）、光纤传输系统、无线信号分配系统等组成的室内无线通信覆盖设备。
2.2 室内设计指对室内空间进行布置、配置、安装等设计，以满足移动通信室内覆盖系统的需求。
2.3 基站指移动通信系统中负责无线通信信号传输和处理的设备，包括信号发射、接收、处理和调度等功能。
2.4 分布式天线系统（DAS）指通过光纤或同轴电缆将基站的无线信号分配到各个室内区域的系统。
2.5 光纤传输系统指用于将基站无线信号从室外传输到室内的光纤通信设备。
3：设备选型3.1 基站选型3.1.1 根据室内覆盖需求和工程规模，选择合适的基站设备，包括信号发射功率、频率范围、信道容量等参数。
3.1.2 基站设备应符合国家和地方有关机电产品安全认证及通信设备技术标准的要求。
3.2 分布式天线系统选型3.2.1 根据室内设计方案和实际情况，选择合适的分布式天线系统，包括天线类型、接口形式、功率等级等。
3.2.2 分布式天线系统应具备良好的信号分布均匀性和覆盖范围，且能满足通信系统的容量需求。
4：设备安装4.1 基站安装4.1.1 基站应按照设备供应商提供的技术要求和安装图纸进行安装。
4.1.2 基站安装应保证信号接收和发射的正常运行，防止电磁干扰和相互干扰。
4.2 分布式天线系统安装4.2.1 分布式天线系统应按照设备供应商提供的安装要求进行安装，包括天线的固定、布线、接地等。
4.2.2 分布式天线系统的安装位置和角度应根据室内设计方案和实际情况进行调整，以保证信号的覆盖和质量。
无线通信系统室内覆盖工程设计规范室内覆盖工程设计规范对于无线通信系统在室内环境中的覆盖效果和质量起着决定性的作用。
为了确保室内覆盖工程的设计与实施符合相关标准，并能满足用户的需求，需要遵循一定的设计规范。
以下是室内覆盖工程设计规范的主要内容。
首先，覆盖工程需要根据不同建筑物的特点和用途进行设计。
不同类型的建筑物，如商业综合体、办公楼、酒店等都有不同的覆盖需求。
设计人员需要根据建筑物的层数、平面布局和使用方式等因素，合理确定覆盖的目标区域、信道分配和发射功率等参数。
其次，覆盖工程需要满足业务量覆盖要求。
根据用户的业务需求和当前的通信系统容量，设计人员需要合理配置信道和天线，以保证室内的信号覆盖和容量满足用户的通信需求。
同时，需要考虑不同用户的业务需求差异，比如语音、数据业务的需求差异，合理设计室内覆盖方案。
再次，室内覆盖工程需要考虑室内环境的特点。
室内环境对室内信号的传输和接收存在一定的影响。
设计人员需要合理选择天线类型、天线高度和安装位置，以最大限度地降低室内信号的干扰和衰减，提升覆盖效果。
此外，设计人员还需要考虑室内建筑物的材质、障碍物等因素，合理规划天线的布置和功率分配。
最后，室内覆盖工程需要满足相应的技术规范和标准。
比如，需要符合国家相关的无线通信标准和规范，如3G、4G、5G标准等。
同时，需要了解各个运营商的要求和要求，如频段分配、网络优化等。
在室内覆盖工程设计过程中，还需要考虑运行和维护的因素。
设计人员需要合理规划设备的位置和布线，确保设备的安全和便捷维护。
同时，需要提供合适的设备散热和供电系统，确保通信设备的正常运行。
总之，室内覆盖工程设计规范包括确定目标区域、满足业务量需求、考虑室内环境特点、符合相关技术规范和标准，以及考虑运行和维护等因素。
设计人员需要综合考虑这些要素，根据实际情况制定合理的室内覆盖工程设计方案，以提供良好的通信覆盖和用户体验。
云南省工程建设地方标准《室内无线电信号覆盖系统建设规范》Code for construction of indoor wirelesssignal coverage system(DBJ 53/T-27-201X)（修订）（征求意见稿）主编部门：云南省无线电管理办公室批准部门：云南省住房和城乡建设厅施行日期：201x年 xx月xx 日前言本规范是根据云南省住房和城乡建设厅文件《云南省住房和城乡建设厅关于发布2015年云南省工程建设地方标准复审结果的通知》（云建标〔2010〕300号）文的要求，在原云南省工程建设地方标准《室内无线电信号覆盖系统建设规范》（DBJ 53/T-27-2010）的基础上进行修订。
本次修订结合近年来移动通信技术发展情况及云南省室内无线电信号覆盖系统（无线通信室内覆盖系统）的建设发展情况，进一步明确了室内无线电信号覆盖系统设计和验收的基本要求，修订了部分章节。
本规范主要技术内容：总则；术语和符号；基本规定；主要技术要求；建筑与机电工程；室内覆盖系统验收；附录A、B、C等。
本规范由云南省住房和城乡建设厅负责管理，云南省无线电管理办公室负责日常管理及相关解释，由云南省城乡规划设计研究院负责具体技术内容的解释。
在本规范的执行过程中，如有意见或建议，请将有关资料寄送至云南省城乡规划设计研究院（地址：昆明市滇池路1008号，邮编：650228），以供今后修订时参考。
主编单位：云南省城乡规划设计研究院参编单位：中国铁塔股份有限公司云南省分公司中国移动通信集团云南有限公司中国电信股份有限公司云南分公司主要起草人：马国良张晓洪刘波涂春明李华文饶曙民赵波张瑞萩李浩夏伟张晶柳林林车晨庄晓源陈昌谋杨永贵吴洋张林昆张国军主要审查人：目次1 总则 (1)2 术语和符号 (2)2.1术语 (2)2.2符号（缩略语） (4)3 基本规定 (5)4 主要技术要求 (7)5 建筑与机电工程 (9)5.1机房的选址与设计要求 (9)5.2供电及接地系统 (11)5.3消防与安全 (13)5.4天线设计要求 (14)5.5管线设计要求 (15)6 室内覆盖系统验收 (18)6.1验收要求 (18)6.2性能验收 (18)6.3机房土建验收要求 (19)附录A主要相关标准 (20)附录B需设室内覆盖系统的主要建（构）筑物 (21)附录C本规范用词说明 (23)1 总则1.0.1为了促进云南省公用移动通信发展，规范室内移动通信设施建设，合理共享台（站）址资源，节约综合成本，保证移动通信网络质量，充分利用无线电频谱资源，保护无线电电磁环境，维护社会公众、移动通信用户、运营单位的权益，特制订本规范。
