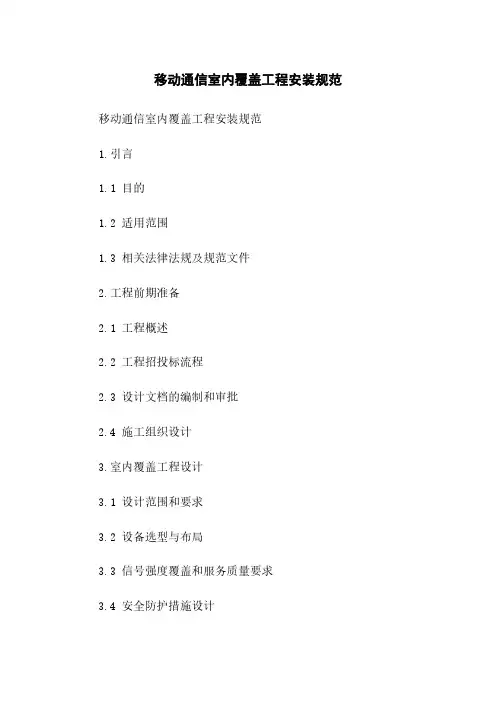

移动通信室内覆盖工程安装规范移动通信室内覆盖工程安装规范1.引言1.1 目的1.2 适用范围1.3 相关法律法规及规范文件2.工程前期准备2.1 工程概述2.2 工程招投标流程2.3 设计文档的编制和审批2.4 施工组织设计3.室内覆盖工程设计3.1 设计范围和要求3.2 设备选型与布局3.3 信号强度覆盖和服务质量要求3.4 安全防护措施设计3.5 电源和接地设计3.6 道路交通和安全设施设计4.施工准备4.1 施工组织设计4.2 资料验收与整理4.3 材料和设备采购与检验4.4 施工人员培训与考核4.5 施工场地准备及环境保护5.施工实施5.1 施工顺序和流程5.2 安装设备和布线5.3 电源和接地施工5.4 安全防护施工5.5 测试和调试5.6 报告和记录6.工程竣工验收6.1 竣工验收范围和标准6.2 竣工验收程序6.3 竣工验收报告的编制与提交7.运维与维护7.1 运维管理要求7.2 日常维护和巡检7.3 故障处理和应急响应7.4 数据统计和报表附件：本文档涉及的附件包括施工组织设计图纸、安装工程报告、竣工验收报告等。

法律名词及注释：1.招投标法：指中华人民共和国招标投标法，是规范招标投标活动的基本法律。

2.信号强度覆盖：指移动通信网络中信号的传播范围，能够保证用户在各个区域都能够获得较好的信号接收质量。

3.服务质量：指通信网络提供给用户的各项服务的质量指标，包括通话质量、数据传输速率等。

4.竣工验收：指工程竣工后，验收单位对工程进行检查、测试、检验，确保工程达到设计要求并具备安全可靠使用条件的过程。

5.维护：指对移动通信室内覆盖工程进行例行检修、巡检和故障处理等工作，以保证工程正常运行的行为。

移动室分系统施工技术规范1．为保证中国移动通信集团贵州有限公司室内分布系统的施工质量，明确工程质量监查的技术规范，特制定本施工规范.2．本规范既是中国移动通信集团贵州有限公司进行工程管理与工程施工的技术指导标准,又是工程质量监理部门对室内覆盖工程进行质量检查的依据。

3．为保证系统能够可靠运行，必须严格按照本规范及相关作业指导书进行施工。

一．主机安装1．安装位置要求①安装位置必须保证无强电、强磁和强腐蚀性设备的干扰；②主机安装场所应干燥、灰尘小、且通风良好；③主机安装位置便于馈线、电源线、地线的布线；④主机安装在室内。

安装主机的室内不得放置易燃品;室内温度、湿度不能超过主机工作温度、湿度的范围；⑤主机壁挂式安装时，主机底部距离地面为1。

5米，在移动机房、交换机房等特殊机房内安装时，主机底部或顶部应与其它原有壁挂设备底部或顶端保持在同一水平线上；⑥主机落地式安装时，龙门架底座或主机座应与墙壁距离0.8米，在移动机房、交换机房等特殊专用设备机房内安装时，应与原有设备保持整体协调。

2、主机内设备单元的安装：❖要求所有的设备单元安装正确、牢固，无损坏、掉漆的现象，无设备单元的空位应装有盖板。

外部电缆连接：❖外部电缆包括：射频线、传输线、信号线、电源线、地线、外部告警线等。

所有电缆走线应保持顺畅，不能有交叉和空中飞线的现象。

❖连到主机架的电源线不能和其他电缆捆扎在一起。

❖所有与设备相连的电缆连接要求整齐、美观，连线的两端的接头接触良好，不得有松动现象,馈线连接处驻波比须小于1.5。

二、无源器件安装：❖无源器件主要包括合路器、功分器、耦合器衰减器等器件。

❖无源器件的安装应满足下列要求：（1）安装位置、设备型号必须符合工程设计要求.(2)应用扎带、固定件牢固固定，不允许悬空无固定安装。

不应放置室外（如特殊情况需室外放置，必须做好防水（建议防水制作方法采用1332防水施工制作规范，即里面缠1层窄防水胶带，再缠3层防水胶泥，外面缠3层宽防水胶带，外面再缠2层窄防水胶带，两端用黑色扎带绑扎，扎带头余 0。

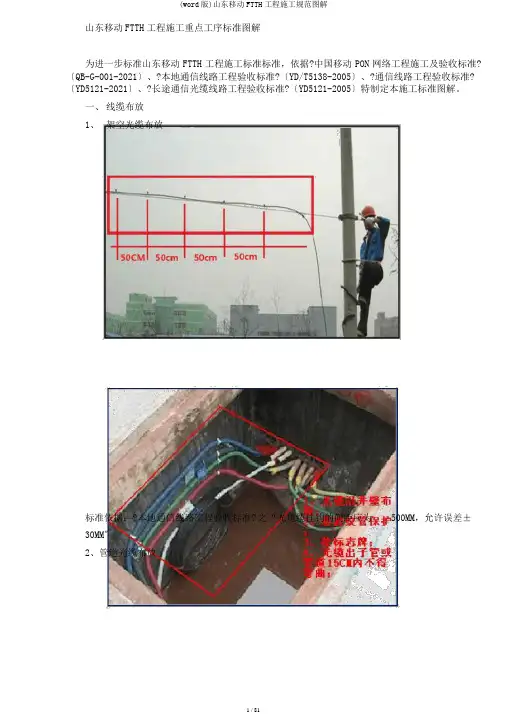

山东移动FTTH工程施工重点工序标准图解为进一步标准山东移动FTTH工程施工标准标准，依据?中国移动PON网络工程施工及验收标准?〔QB-G-001-2021〕、?本地通信线路工程验收标准?〔YD/T5138-2005〕、?通信线路工程验收标准?〔YD5121-2021〕、?长途通信光缆线路工程验收标准?〔YD5121-2005〕特制定本施工标准图解。

一、线缆布放1、架空光缆布放标准依据：?本地通信线路工程验收标准? 之“光电缆挂钩的间距应为500MM，允许误差±30MM〞2、管道光缆布放标准依据：?本地通信线路工程验收标准?之“敷设后的光电缆应紧靠人孔壁，光缆在人孔内子管外局部应采取波纹塑料管保护措施。

〞、之“光〔电〕缆在每个人孔内应按设计要求或业主的规定做好标志〞3、光缆过杆标准依据：?本地通信线路工程验收标准?之“光缆每杆作一次伸缩弯，伸缩弯在电杆两侧的挂钩间下垂250MM，并套塑料管保护〞4、跨路警示保护标准依据：?本地通信线路工程验收标准?附录G架空通信线路与其他建筑物的最小垂直净距之“胡同〔里弄与线路交越时垂直净距为及以上，并加挂跨路警示标志〕〞5、光缆过变压器保护标准依据：1、?本地通信线路工程验收标准?附录F架空通信线路交越其他电器设施的最小垂直净距之“1-10KV以下电力线最小垂直净距为〞、2、?通信线路工程验收标准?“吊挂式架空吊线与电力线交越时，一般应从电力线的下方通过，与电力线的交越局部的架空吊线应外套电力线保护管〞、3、?长途通信光缆线路工程验收标准?“光缆与架空电力线路交越时一般应从电力线下方通过，并应在交越局部做绝缘处理〞4、?中国移动PON网络工程施工及验收标准?“光缆的规格程式、光缆的走向、路由应符合设计文件规定，不宜与电力电缆交越，假设无法满足时，必须采取相应的保护措施〞。

因无法防止加套三线保护器隔离6、光缆与用户电力线交越保护、标准依据：1、?本地通信线路工程验收标准?附录F架空通信线路交越其他电器设施的最小垂直净距之“供电线接户线最小垂直净距为〞、“假设强电线路对光〔电缆〕线路的感应纵电动势干扰影响超过允许值时，应按照设计要求，采取防护措施〞、2、?长途通信光缆线路工程验收标准?“光缆与架空电力线路交越时一般应从电力线下方通过，并应在交越局部做绝缘处理〞“用户引入线与电力线交叉间距不得小于400MM〞3、?中国移动PON网络工程施工及验收规范?“光缆的规格程式、光缆的走向、路由应符合设计文件规定，不宜与电力电缆交越，假设无法满足时，必须采取相应的保护措施〞。

移动通信室内覆盖工程安装规范1、文档目的本文档旨在制定移动通信室内覆盖工程的安装规范，确保通信设备的正确安装和运行，保障室内通信网络的稳定性和可靠性。

2、文档范围本文档适用于所有移动通信室内覆盖工程的设计、建设和维护。

3、术语和定义⑴移动通信室内覆盖工程：指在建筑物内部安装设备和设施，以提供移动通信服务的工程。

⑵室内分布系统：指室内覆盖工程中的信号分发、分配和放大系统。

⑶基站设备：指无线基站、天线和相关的传输设备。

⑷ DAS系统：指分布式天线系统，用于增强无线通信信号的覆盖范围和质量。

4、工程设计⑴工程规划⒋⑴根据室内的布局和结构特点，合理规划信号覆盖的范围和信号源的位置。

⒋⑵根据需求分析，确定室内分布系统的技术方案，选定适合的设备和材料。

⑵设备布局⒋⑴根据设计方案，在各楼层和房间内合理布置基站设备和天线，确保信号覆盖的均匀性和一致性。

⒋⑵保证设备与建筑物结构的安全连接，防止设备的摇晃和倾倒。

⑶电源供应⒋⑴根据设备的功率和用电需求，合理设计电源供应系统，确保设备的正常运行。

⒋⑵采用可靠的电源备份措施，避免因停电等原因导致通信中断。

5、设备安装⑴设备安装前的准备工作⒌⑴完善安全措施，确保施工作业过程中的安全。

⒌⑵根据设备的安装要求，准备相应的工具和材料。

⑵设备安装步骤⒌⑴根据设备安装图纸，进行设备的安装和调试。

⒌⑵保证设备与电源的正常连接，确保设备供电和地线的可靠性。

⒌⑶根据设备的要求，进行各个接口的连接和配置。

6、系统调试与优化⑴系统调试⒍⑴对各设备进行系统调试，确保设备的正常运行和通信质量的稳定性。

⒍⑵对信号的强度、质量和覆盖范围进行检测和调整，达到设计要求。

⑵系统优化⒍⑴对系统中的弱覆盖区域进行优化，提升信号质量和覆盖范围。

⒍⑵对干扰源进行排查和优化，提高系统的抗干扰能力。

7、附件本文档涉及的附件见附件列表。

8、法律名词及注释⑴可视为合理的员工关系指劳动法中对员工与雇主之间合法关系的定义，包括劳动合同、工作时间、薪酬待遇等方面的规定。

移动通信室内覆盖工程安装规范移动通信室内覆盖工程安装规范1：引言1.1 目的本文档旨在规范移动通信室内覆盖工程的安装过程，确保室内覆盖系统的建设和维护符合相关法律法规和技术标准要求，提供有效的无线通讯服务。

1.2 适用范围本规范适用于移动通信室内覆盖工程的安装过程，包括设备选型、设备安装、测试与调试等环节。

2：术语和定义2.1 移动通信室内覆盖系统指由基站、分布式天线系统（DAS）、光纤传输系统、无线信号分配系统等组成的室内无线通信覆盖设备。

2.2 室内设计指对室内空间进行布置、配置、安装等设计，以满足移动通信室内覆盖系统的需求。

2.3 基站指移动通信系统中负责无线通信信号传输和处理的设备，包括信号发射、接收、处理和调度等功能。

2.4 分布式天线系统（DAS）指通过光纤或同轴电缆将基站的无线信号分配到各个室内区域的系统。

2.5 光纤传输系统指用于将基站无线信号从室外传输到室内的光纤通信设备。

3：设备选型3.1 基站选型3.1.1 根据室内覆盖需求和工程规模，选择合适的基站设备，包括信号发射功率、频率范围、信道容量等参数。

3.1.2 基站设备应符合国家和地方有关机电产品安全认证及通信设备技术标准的要求。

3.2 分布式天线系统选型3.2.1 根据室内设计方案和实际情况，选择合适的分布式天线系统，包括天线类型、接口形式、功率等级等。

3.2.2 分布式天线系统应具备良好的信号分布均匀性和覆盖范围，且能满足通信系统的容量需求。

4：设备安装4.1 基站安装4.1.1 基站应按照设备供应商提供的技术要求和安装图纸进行安装。

4.1.2 基站安装应保证信号接收和发射的正常运行，防止电磁干扰和相互干扰。

4.2 分布式天线系统安装4.2.1 分布式天线系统应按照设备供应商提供的安装要求进行安装，包括天线的固定、布线、接地等。

4.2.2 分布式天线系统的安装位置和角度应根据室内设计方案和实际情况进行调整，以保证信号的覆盖和质量。

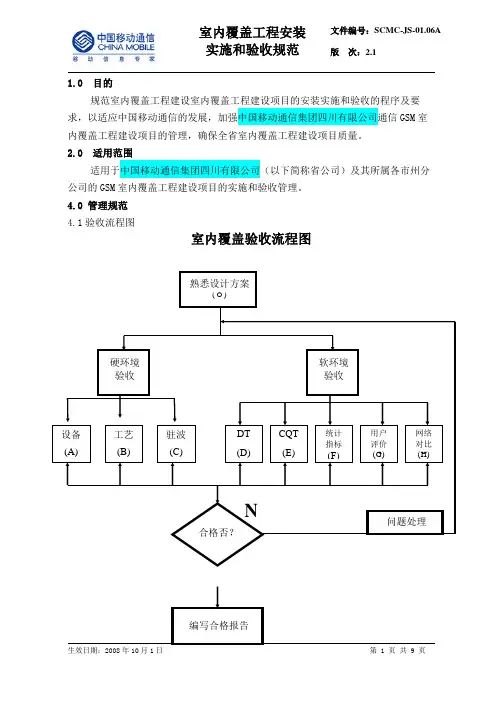

1.0 目的规范室内覆盖工程建设室内覆盖工程建设项目的安装实施和验收的程序及要求，以适应中国移动通信的发展，加强中国移动通信集团四川有限公司通信GSM室内覆盖工程建设项目的管理，确保全省室内覆盖工程建设项目质量。

2.0 适用范围适用于中国移动通信集团四川有限公司（以下简称省公司）及其所属各市州分公司的GSM室内覆盖工程建设项目的实施和验收管理。

4.0 管理规范4.1验收流程图室内覆盖验收流程图报告提交/分发4.2 验收项目具体要求4.2.1 设计方案A.要求方案必须明确、简单、清晰、一目了然。

B.要求方案必须跟实际施工相符。

C.要求方案必须有电子文档和文字图纸，将一套完整资料提供给甲方，便于存档和查找。

4.3 设备4.3.1 使用的所有系统设备必须提供相关合格证书、入网许可证等。

4.3.2 系统设备的规格、数量、位置等必须跟设计方案一致。

4.3.3 除电缆外，其余设备严禁安装在室外。

4.3.4 设备尽量安装在馈线走线的线井内。

4.3.5 馈线所经过的线井应为电气管井，不能使用风管或水管管井。

避免与强电高压管道和消防管道一起布放走线，确保无强电、强磁的干扰。

4.3.6 馈线布放不能经过潮湿、高温区域。

4.3.7 馈线尽量在线井和天花吊顶中布放。

4.3.8 安装位置应保持干燥清洁，确保无强电、强磁和腐蚀性设备的干扰。

同时保证设备便于调测、维护和散热。

4.3.9 设备电源（220VAC）要求专用,严禁对设备轻易断电,必须有正式书面协议保证正常供电。

4.3.10 电源插板应有两芯及三芯两种插座，工作时应放置于不易触摸到的安全位置。

4.3.11 对于干线放大器、光纤、有源分布系统的主机单元设备必须接地，并应用16平方毫米的接地线与建筑物的主地线连接。

4.3.12 对电梯的覆盖天线必须安装在电梯井道内，且天线安装位置应合理，以保证电梯井道内无线信号的均匀覆盖。

4.4工艺4.4.1器件应用固定件、扎带牢固固定，不允许悬空和无固定放置。

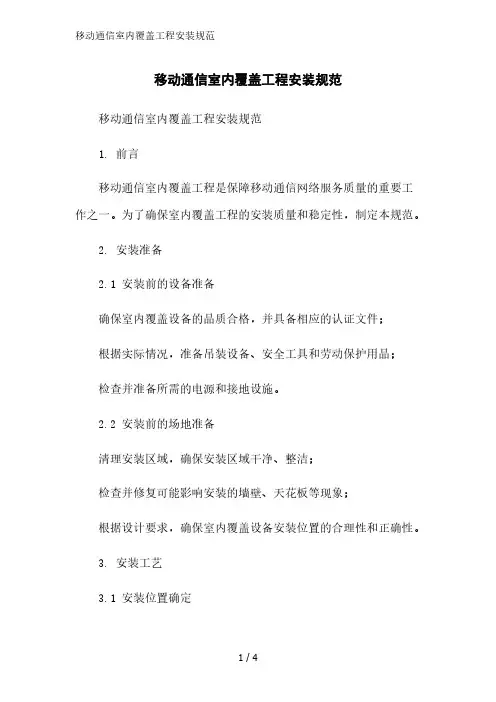

移动通信室内覆盖工程安装规范移动通信室内覆盖工程安装规范1. 前言移动通信室内覆盖工程是保障移动通信网络服务质量的重要工作之一。
