样条曲线转换成多段线

CAD中的曲线长度计算技巧在CAD设计中，曲线是一个常见的元素，无论是设计建筑，绘制工业产品还是创作艺术作品，都需要准确计算和测量曲线的长度。

下面将介绍一些CAD中计算曲线长度的技巧。

1. 多段线（Polyline）长度计算：多段线是由多个线段或曲线段组成的对象，可以用来绘制复杂的曲线。

在CAD软件中，通过选择多段线对象，可以快速获得其长度。

方法是：点击“工具栏”，选择“工具”，然后选择“长度计算”。

接着，在绘图区域选择多段线对象，软件将会返回其长度值。

2. 折线（Polyline）长度计算：如果曲线是由一条或多条直线段连接而成的折线，我们可以使用CAD软件提供的工具来计算其长度。

选中折线对象，点击“工具栏”，选择“工具”，然后选择“长度计算”。

CAD软件将自动计算并返回折线的总长度。

3.圆弧（Arc）长度计算：圆弧是一个由圆周上的一段弧线构成的曲线。

在CAD软件中，计算圆弧的长度需要知道其半径和圆心角。

首先，选中圆弧对象，点击“工具栏”，选择“计算”，然后选择“弧长工具”。

在弧长工具中，输入圆弧的半径和圆心角度数，软件将自动计算出圆弧的长度。

4.样条曲线（Spline）长度计算：样条曲线是通过在给定的控制点上插值生成的光滑曲线。

在CAD 软件中，计算样条曲线的长度比较复杂。

一种较常见的方法是将样条曲线转换为多段线或折线，然后使用前面提到的方法进行计算。

另一种方法是使用曲线长度工具或插件，通过选择样条曲线对象来获得其长度。

5.其他曲线的长度计算：对于其他类型的曲线，如椭圆、二次曲线等，CAD软件通常都提供了相应的工具来计算其长度。

用户可以根据所使用的CAD软件的具体版本和功能，查找并使用相应的工具来计算特定曲线的长度。

总结：在CAD设计中，准确计算曲线的长度对于工程师和设计师来说非常重要。

本文介绍了在CAD软件中计算多段线、折线、圆弧和样条曲线长度的技巧。

通过掌握这些技巧，用户可以更方便地计算和测量曲线的长度，从而提高CAD设计的精确度和效率。

一、概述样条曲线在计算机图形学和数学建模中被广泛应用，其优雅的曲线形状和高阶平滑性使其成为数字化设计领域的重要工具。

然而，计算机处理样条曲线需要离散化的数据结构，这就需要将样条曲线表示成多段线段。

在C语言中，实现样条曲线向多段线的转换是一个常见的问题，而解决这个问题可以加深我们对样条曲线和多段线的理解，并为更复杂的图形处理算法奠定基础。

二、样条曲线和多段线的概念1. 样条曲线样条曲线是由一系列插值点确定的平滑曲线，通常使用一个或多个多项式函数来逼近实际曲线。

根据插值点的不同分布和连接方式，可以得到不同类型的样条曲线，如自然样条、Hermite样条等。

2. 多段线多段线是由一系列线段组成的曲线，每个线段由起点和终点确定，相邻线段之间有一定的连接条件。

多段线通常用于离散表示曲线，在计算机图形学中得到广泛应用。

三、从样条曲线到多段线的转换1. 分割样条曲线我们需要将样条曲线分割成若干个小段。

这一步通常使用离散化算法，将曲线上的点均匀取样或按照一定规则选取插值点，然后通过连接相邻插值点来得到线段。

2. 近似曲线分割得到的线段通常是容易计算的、直线性质的线段，为了得到更接近原曲线的多段线，我们需要进行线段间的平滑处理。

通常的方法是通过插值算法，在相邻线段的连接处进行平滑处理，使得转换后的多段线与原样条曲线尽可能接近。

3. 实现算法在C语言中，我们可以利用数值计算库和线性代数库来实现样条曲线到多段线的转换算法。

通过对插值点的处理、线段间的连接和平滑处理，我们可以编写一段高效、可靠的代码来实现这一转换过程。

四、问题与挑战1. 数据精度在样条曲线到多段线的转换过程中，我们需要考虑数据的精度和误差问题。

特别是在高阶样条曲线和复杂曲线形状的情况下，数据的精度要求更高，这就需要我们在算法实现中考虑如何避免数据丢失和精度损失的问题。

2. 算法效率样条曲线到多段线的转换是一个复杂的计算过程，特别是在处理大规模数据时，算法的效率成为一个关键问题。

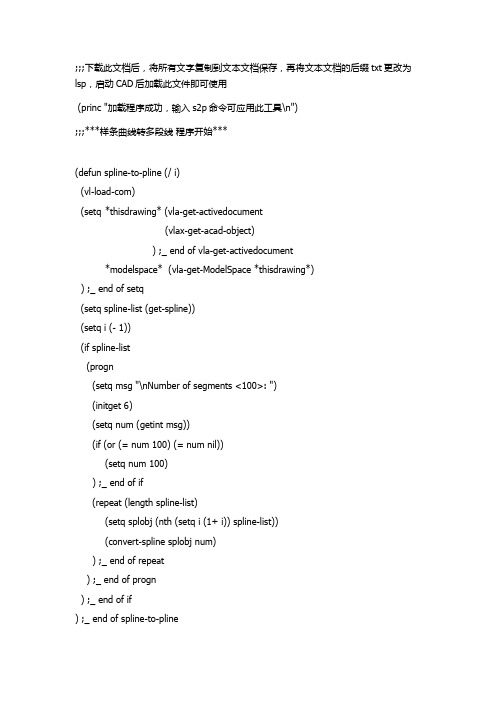

;;;下载此文档后，将所有文字复制到文本文档保存，再将文本文档的后缀txt更改为lsp，启动CAD后加载此文件即可使用(princ "加载程序成功，输入s2p命令可应用此工具\n");;;***样条曲线转多段线程序开始***(defun spline-to-pline (/ i)(vl-load-com)(setq *thisdrawing* (vla-get-activedocument(vlax-get-acad-object)) ;_ end of vla-get-activedocument*modelspace* (vla-get-ModelSpace *thisdrawing*)) ;_ end of setq(setq spline-list (get-spline))(setq i (- 1))(if spline-list(progn(setq msg "\nNumber of segments <100>: ")(initget 6)(setq num (getint msg))(if (or (= num 100) (= num nil))(setq num 100)) ;_ end of if(repeat (length spline-list)(setq splobj (nth (setq i (1+ i)) spline-list))(convert-spline splobj num)) ;_ end of repeat) ;_ end of progn) ;_ end of if) ;_ end of spline-to-pline(defun get-spline (/ spl-list obj spline no-ent i)(setq spl-list nilobj nilspline "AcDbSpline"selsets (vla-get-selectionsets *thisdrawing*)ss1 (vlax-make-variant "ss1")) ;_ end of setq(if (= (vla-get-count selsets) 0)(setq ssobj (vla-add selsets ss1))) ;_ end of if(vla-clear ssobj)(setq no-ent 1)(while no-ent(prompt "\nSelect splines: ")(vla-Selectonscreen ssobj)(if (> (vla-get-count ssobj) 0)(progn(setq no-ent nil)(setq i (- 1))(repeat (vla-get-count ssobj)(setqobj (vla-item ssobj(vlax-make-variant (setq i (1+ i)))) ;_ end of vla-item) ;_ end of setq(cond((= (vlax-get-property obj "ObjectName") spline)(setq spl-list(append spl-list (list obj))) ;_ end of setq)) ;_ end-of cond) ;_ end of repeat) ;_ end of progn(prompt "\nNo entities selected, try again.")) ;_ end of if(if (and (= nil no-ent) (= nil spl-list))(progn(setq no-ent 1)(prompt "\nNo splines selected.")(quit)) ;_ end of progn) ;_ end of if) ;_ end of while(vla-delete (vla-item selsets 0))spl-list) ;_ end of get-spline(defun convert-spline (splobj n / i)(setq point-list nil2Dpoint-list nilz-list nilspl-lyr (vlax-get-property splobj 'Layer)startSpline (vlax-curve-getStartParam splobj)endSpline (vlax-curve-getEndParam splobj)i (- 1)) ;_ end of setq(repeat (+ n 1)(setq i (1+ i))(setq p (vlax-curve-getPointAtParamsplobj(* i(/ (- endspline startspline) n)) ;_ end of *) ;_ end of vlax-curve-getPointAtParam) ;_ end of setq(setq 2Dp (list (car p) (cadr p))2Dpoint-list (append 2Dpoint-list 2Dp)point-list (append point-list p)z (caddr p)z-list (append z-list (list z))) ;_ end of setq) ;_ end of repeat(setq summ (apply '+ z-list))(setq arraySpace(vlax-make-safearrayvlax-vbdouble ; element type(cons 0(- (length point-list) 1)) ; array dimension) ;_ end of vlax-make-safearray) ;_ end of setq(setq vert-array (vlax-safearray-fill arraySpace point-list)) (vlax-make-variant vert-array)(if (and (= :vlax-true (vlax-get-property splobj 'IsPLanar)) (= summ 0.0)) ;_ end of and(setq plobj (add-polyline2Dpoint-listvla-AddLightweightPolyline) ;_ end of add-polyline) ;_ end of setq(setq plobj (add-polylinepoint-listvla-Add3DPoly) ;_ end of add-polyline) ;_ end of setq) ;_ end of if(vlax-put-property plobj 'Layer spl-lyr)(vla-delete splobj)(vlax-release-object splobj)) ;_ end of convert-spline(defun add-polyline (pt-list poly-func)(setq arraySpace(vlax-make-safearrayvlax-vbdouble(cons 0(- (length pt-list) 1)) ; array dimension) ;_ end of vlax-make-safearray) ;_ end of setq(setq vertex-array(vlax-safearray-fill arraySpace pt-list) ) ;_ end of setq(vlax-make-variant vertex-array)(setq plobj (poly-func*modelspace*vertex-array) ;_ end of poly-func) ;_ end of setq) ;_ end of add-polyline(defun c:s2p ()(spline-to-pline)(princ)) ;_ end of c:s2p;;;***样条曲线转多段线程序结束***。

文章标题：CAD拟合多段线转换为样条曲线的步骤在CAD设计中，拟合多段线转换为样条曲线是一项常见的操作。

样条曲线可以更加流畅地表达出设计的曲线形状，因此在一些设计要求比较高的场合，将多段线转换为样条曲线是必不可少的。

在本文中，我将为您介绍CAD拟合多段线转换为样条曲线的具体步骤，以及一些注意事项和个人观点。

1. 导入多段线我们需要在CAD软件中导入多段线，以便进行后续的操作。

多段线是由多个线段或曲线段连接而成的曲线，在实际应用中，可能无法完全满足设计要求，因此需要将其转换为样条曲线。

2. 选择拟合工具在CAD软件中，通常会提供各种拟合工具，用于将多段线转换为样条曲线。

这些工具可能包括拟合算法、参数设置等内容，根据具体的软件版本和功能，选择适合的拟合工具非常重要。

3. 进行拟合操作在选择了合适的拟合工具之后，我们需要对多段线进行拟合操作。

这个过程中，软件会根据拟合算法和参数设置，对多段线进行重新调整，从而得到一条更加光滑的样条曲线。

4. 调整拟合参数在进行拟合操作的过程中，往往需要对拟合参数进行一些调整，以便得到符合设计要求的样条曲线。

这些参数可能包括拟合精度、节点数量、曲线平滑度等内容，根据实际情况进行合理的调整非常重要。

5. 检查和优化样条曲线拟合完成后，我们需要对得到的样条曲线进行检查和优化。

这个过程包括对曲线的曲率、连接性、整体外观等方面进行评估，以确保样条曲线符合设计要求。

总结与回顾：通过以上的步骤，我们可以将多段线转换为样条曲线，从而更好地满足设计要求。

在实际操作中，需要根据具体的设计要求和CAD软件的功能来选择合适的拟合工具和参数设置，以确保得到高质量的样条曲线。

个人观点与理解：在CAD设计中，样条曲线的应用非常广泛，它可以更加流畅地表达出曲线的形状，从而提高设计的美感和质量。

在进行拟合操作时，需要充分理解样条曲线的特点和设计要求，灵活运用拟合工具和参数设置，以便得到满足实际需要的样条曲线。

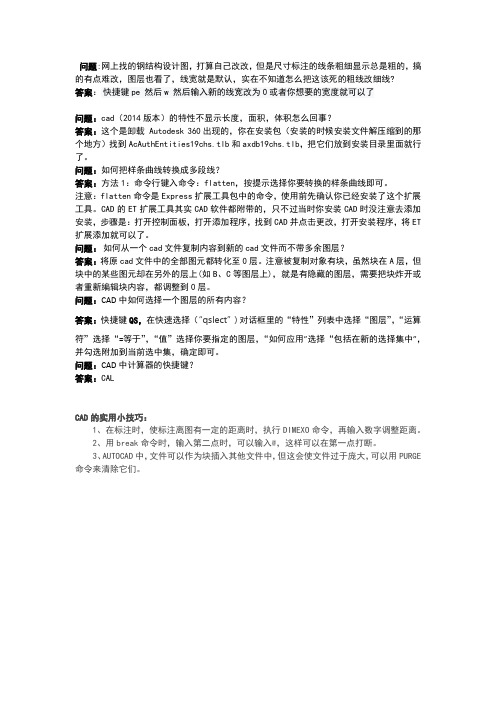

问题:网上找的钢结构设计图，打算自己改改，但是尺寸标注的线条粗细显示总是粗的，搞的有点难改，图层也看了，线宽就是默认，实在不知道怎么把这该死的粗线改细线?答案：快捷键pe 然后w 然后输入新的线宽改为0或者你想要的宽度就可以了问题：cad（2014版本）的特性不显示长度，面积，体积怎么回事？答案：这个是卸载 Autodesk 360出现的，你在安装包（安装的时候安装文件解压缩到的那个地方）找到AcAuthEntities19chs.tlb和axdb19chs.tlb，把它们放到安装目录里面就行了。

问题：如何把样条曲线转换成多段线？答案：方法1：命令行键入命令：flatten，按提示选择你要转换的样条曲线即可。

注意：flatten命令是Express扩展工具包中的命令，使用前先确认你已经安装了这个扩展工具。

CAD的ET扩展工具其实CAD软件都附带的，只不过当时你安装CAD时没注意去添加安装，步骤是：打开控制面板，打开添加程序，找到CAD并点击更改，打开安装程序，将ET扩展添加就可以了。

问题：如何从一个cad文件复制内容到新的cad文件而不带多余图层？答案：将原cad文件中的全部图元都转化至0层。

注意被复制对象有块，虽然块在A层，但块中的某些图元却在另外的层上(如B、C等图层上)，就是有隐藏的图层，需要把块炸开或者重新编辑块内容，都调整到0层。

问题：CAD中如何选择一个图层的所有内容？答案：快捷键QS，在快速选择（“qslect”）对话框里的“特性”列表中选择“图层”，“运算符”选择“=等于”，“值”选择你要指定的图层，“如何应用”选择“包括在新的选择集中”，并勾选附加到当前选中集，确定即可。

问题：CAD中计算器的快捷键？答案：CALCAD的实用小技巧：1、在标注时，使标注离图有一定的距离时，执行DIMEXO命令，再输入数字调整距离。

2、用break命令时，输入第二点时，可以输入@，这样可以在第一点打断。

样条曲线转化为多段线命令样条曲线是一种平滑的曲线类型，但在某些情况下，我们需要将其转化为多段线，以满足特定需求。

在本文中，我们将介绍如何使用相关命令将样条曲线转化为多段线，以便更好地应用于绘图设计和制作过程中。

首先，在AutoCAD绘图软件中，我们可以使用“splinedit”命令来操作样条曲线。

这个命令可以让我们对样条曲线进行编辑和调整。

如果我们需要将样条曲线转化为多段线，可以按照以下步骤进行操作。

步骤一：使用“splinedit”命令选中需要转化的样条曲线。

该命令将激活编辑模式，允许我们对曲线进行修改。

步骤二：在样条曲线上选择适当的点，然后按下“Enter”键确认选择。

选择后，我们将看到曲线上显示出了许多节点。

步骤三：现在，我们需要将这些节点转化为多段线上的顶点。

可以使用“convert”命令或手动拖动节点至合适位置，将其转化为顶点。

步骤四：继续调整曲线和顶点位置，直到满足我们的要求。

我们可以通过拖动节点或使用“convert”命令，灵活地进行修改。

步骤五：完成调整后，我们可以使用“PEDIT”命令将样条曲线转化为多段线。

在命令行输入“PEDIT”，然后按下“Enter”键。

接着，选择样条曲线，并确认将其转化为多段线。

通过以上步骤，我们成功将样条曲线转化为多段线。

这样，我们就能更方便地对曲线进行进一步编辑和修改，使其更适应绘图设计和制作需求。

值得一提的是，样条曲线转化为多段线的过程可能会对曲线的平滑度产生一定影响。

因此，在操作过程中，我们需要根据实际情况进行调整，以达到合理的曲线效果。

总结起来，通过使用AutoCAD中的“splinedit”命令和“PEDIT”命令，我们可以将样条曲线转化为多段线，提高曲线的编辑灵活性和适应性。

希望本文对你在绘图设计过程中的样条曲线处理有所帮助！。

样条曲线转化为多段线命令
摘要：
一、引言
二、样条曲线与多段线的概念介绍
三、样条曲线转化为多段线的命令及使用方法
四、命令的实际应用案例
五、总结
正文：
一、引言
在我国的工程设计和制图领域，样条曲线和多段线是两种常见的曲线表示方式。

样条曲线具有平滑、连续的特点，多段线则具有结构清晰、易于编辑的优势。

将样条曲线转化为多段线，既能保留样条曲线的平滑特性，又能利用多段线的优点，提高设计效率。

二、样条曲线与多段线的概念介绍
1.样条曲线：样条曲线是一种通过控制点来描述的曲线，具有平滑、连续的特点，广泛应用于计算机图形学、工程设计和数学等领域。

2.多段线：多段线是由一系列直线段和圆弧段组成的曲线，具有结构清晰、易于编辑的特点，常用于工程制图、建筑设计等场景。

三、样条曲线转化为多段线的命令及使用方法
1.命令名称：SPLINETOOL
2.命令功能：将样条曲线转换为多段线
3.命令格式：SPLINETOOL(<样条曲线对象>)
4.命令使用方法：在AutoCAD 软件中，选取样条曲线对象，然后输入SPLINETOOL 命令，回车，即可将样条曲线转换为多段线。

四、命令的实际应用案例
假设有一个设计图纸，其中包含一个样条曲线轮廓，需要将其转换为多段线以便进行后续的编辑和标注。

按照上述方法，先选取样条曲线对象，然后输入SPLINETOOL 命令，回车，即可将样条曲线转换为多段线。

转换后的多段线轮廓清晰、易于编辑，方便进行后续的设计工作。

CASS7.1多段线、样条曲线点抽希操作
1、处理前是此效果，易这三条线为例进行教程操作
发教程是为了下载券，如果大家觉的有用，请大家下载支持一下。

谢谢。

2、CASS—等高线—符合线过滤
3、选择2—处理所有符合线
4、滤波阀至输入1(也可0.5，数值可根据需要调整)，回车
5、处理完的效果，此时是多段线效果。

可进一步操作转化成样条曲线。

6、此项功能CAD、CASS里边都有。

可用cad操作。

7、输入M，回车，选择刚才的处理后的三条多段线
8、选择三条多段线回车后，按S命令转化成样条曲线
9、处理完的最终效果，线上点可以适当调整。

建议：如要求太高还是建议大家重新描一遍。

中望CAD实战之巧将椭圆转变成多段线；
相信很多CAD用户都遇到过这样的情况：在操作中望CAD时，有时需要将椭圆像多段线一样进行编辑，但椭圆默认是不具备多段线属性的。

当我们需要将椭圆弧和直线等其他对象合并成多段线可以怎么办呢？下面介绍一下我们中望CAD在这方面的操作方法：
1.打开中望CAD，设置PELLIPSE的值为1（或ON）
系统参数PELLIPSE的定义为：
设置值设置结果
0 创建真正的椭圆对象
1 创建以多段线表示的椭圆对象
PELLIPSE值为0（OFF）的椭圆
PELLIPSE值为1（ON）的椭圆
2.命令O(OFFSET)
如果现在已经画好了一个椭圆弧，我们也可以通过OFFSET命令，选择改椭圆弧，再任意设置一个偏移值，对该圆弧进行偏移，然后删除原椭圆弧，将刚才偏移后的椭圆弧再往回偏移，这时得到的就是一个样条曲线的椭圆了。

最后再通过样条变直或样条变弧形的命令转化好，就可以使用PE命令转化成多段线或者和直线合并了。
