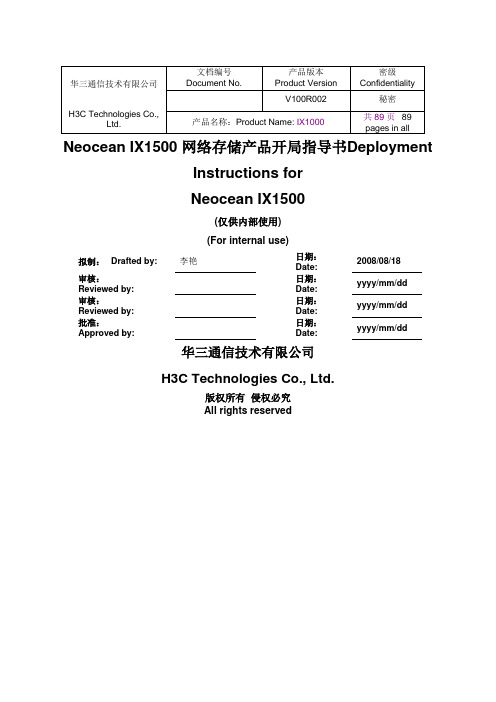

Neocean IX1500 网络存储产品开局指导书DeploymentInstructions forNeocean IX1500(仅供内部使用)(For internal use)拟制：Drafted by: 李艳日期：Date:2008/08/18审核：Reviewed by: 日期：Date:yyyy/mm/dd审核：Reviewed by: 日期：Date:yyyy/mm/dd批准：Approved by:日期：Date:yyyy/mm/dd 华三通信技术有限公司H3C Technologies Co., Ltd.版权所有侵权必究All rights reserved修订记录Revision Records目录1 介绍............................................................................................................... 错误!未指定书签。
1.1 产品总体介绍 ............................................................................................ 错误!未指定书签。
1.1.1 整机外观......................................................................................... 错误!未指定书签。
1.1.2 背视图............................................................................................. 错误!未指定书签。
1.1.3 电源系统......................................................................................... 错误!未指定书签。
H3C CAS5.0工程开局指导手册V1.00Copyright © 2017 新华三通信技术有限公司版权所有，保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。
本文档中的信息可能变动，恕不另行通知。
1目录1 工程开局准备 (5)1.1 环境要求 (5)1.2 服务器要求 (6)1.3 准备安装文件 (7)2 工程开局规划 (8)2.1 网络规划 (8)2.1.1 典型组网 (9)2.1.2 服务器网络规划 (10)2.1.3 存储网络规划 (11)2.2 存储规划 (14)2.3 主机池、集群、主机和共享文件系统规划 (14)2.4 虚拟机规划 (15)2.5 组织规划 (16)3 CAS安装 (17)3.1 安装前服务器准备 (17)3.2 配置安装文件 (19)3.3 配置信息并开始安装 (20)3.4 完成安装后操作 (29)3.4.1 卸载ISO安装文件并启动主机 (29)3.4.2 登录CAS系统 (31)3.4.3 修改CAS系统时间 (32)3.4.4 查看CAS版本信息 (33)4 CVM双机热备配置（可选） (34)4.1 CVM双机热备配置 (34)4.2 CVM双机热备相关命令 (35)4.2.1 关闭CVM双机热备服务 (35)4.2.2 开启CVM双机热备服务 (35)5 H3C CAS云资源配置 (36)5.1 登录CAS系统 (36)5.2 CAS License注册 (38)5.2.1 临时License申请注册 (38)5.2.2 正式License申请 (52)5.3 CVM双机热备CAS License注册（可选） (55)5.3.1 临时License申请 (55)25.3.2 正式License申请 (56)5.4 配置云资源 (57)5.4.1 NTP服务配置 (57)5.4.2 主机池配置 (58)5.4.3 集群配置 (59)5.4.4 主机配置 (61)5.4.5 虚拟交换机配置 (62)5.4.6 存储池配置 (65)5.5 配置虚拟机 (80)5.5.1 操作系统安装文件上传 (80)5.5.2 增加虚拟机 (86)5.5.3 虚拟机安装操作系统 (88)5.5.4 虚拟机安装CAS Tools工具 (96)5.5.5 虚拟机分配IP地址 (101)5.6 虚拟机模板管理 (103)5.6.1 模板存储 (103)5.6.2 制作虚拟机模板 (105)5.7 CVM备份 (107)6 虚拟化平台测试（重要） (107)6.1 配置检查 (107)6.2 可靠性测试 (109)6.2.1 主机可靠性测试 (109)6.2.2 网络可靠性测试 (109)6.2.3 存储可靠性测试 (109)7 H3C CAS云服务配置 (110)7.1 配置组织 (110)7.1.1 管理员登录云服务管理平台 (110)7.1.2 添加云资源 (112)7.1.3 增加组织操作员 (112)7.1.4 增加组织 (115)7.1.5 组织下增加用户分组 (115)7.1.6 组织下增加用户 (116)7.2 部署虚拟机 (117)7.2.1 手动分配虚拟机 (117)7.2.2 组织管理员部署单台虚拟机 (117)7.2.3 组织管理员批量部署虚拟机 (118)37.3 用户自助服务配置 (119)7.3.1 虚拟机申请 (119)7.3.2 虚拟机审批 (121)7.3.3 虚拟机使用 (123)41 工程开局准备H3C CAS工程实施前，需要提前做好工程开局的准备工作，比如确认现场环境是否具备，是否有足够的机柜空间，足够的电源，服务器配置是否满足要求等。
H3C 11n 无线接入点设备开局指导ISSUE 2.2日期：2008-10-08H 3C版权所有WA2220E-AG-TH 3C版权所有开局前言l 按照设备附带的安装指导安装控制器l 按照AP 设备附带的工作模式切换指导调试APl 明确项目共安装AP 数量,确认是否需要licensel 确保控制器和AP 版本的对应关系l 在安装之前要确保AP 已经在控制器上注册成功再上架安装,避免出现注册失败后,增加工作量H 3C版权所有n 11n 技术简介n WA2600E-AGN 系列产品介绍n 11n 网络勘测部署总则n WA2600E-AGN+AC （WX3024）组网及注册流程n WA2600E-AGN 的典型组网与配置n 相关资料下载途径目录H 3C版权所有H3C 版权请勿拷贝H3C 版权请勿拷贝802.11n 标准进展802.11n802.11a/g802.11b802.11H 3C版权所有3C权请勿贝H3C版权请贝802.11n是准4G技术无线通信技术的发展呈现三大趋势：宽带化、移动化和IP化版权所有H3C 版权拷贝权请勿贝802.11n 技术优势新无线密接入OFDM+MIMOC版权所H3C 版权请勿拷贝H3C 版权请勿拷贝802.11n 与a/b/g 标准的对比向下兼容11a 和11g 、11b向下兼容11b与11b/g 不兼容通过Wi-Fi 认证的产品之间可以互通兼容性300～600Mbps 54Mbps54Mbps11Mbps最高速率MIMO/OFDM CCK/OFDM OFDM CCK 编码技术153243无交叠信道100M 以上24.7M 24.7M 5.5M 有效带宽 5.725～5.850GHz5.15～5.850GHz5.475～5.725GHz2.4GHz ～2.4835GHz 2.4GHz ～2.4835GHz5.15～5.35GHz2.4GHz ～2.4835GHz工作频段2006年1月2003年6月1999年7月1999年7月发布时间802.11n （draft ）802.11g 802.11a 802.11b 标准H 3C版权所有H3C 版权请勿拷贝版权请勿802.11n 所使用的频段ISM 频段802.11b 、802.11g 、802.11n802.11a 802.11nH 3C版权所有H3C 版权请勿拷贝H3C 版权请勿拷贝11n 技术简介无线宽带业务呈现蓬勃发展趋势，高带宽、高覆盖的应用需求越来越强，11n 技术应运而生，可以满足无线局域网对网络带宽、服务质量、覆盖范围等指标更高的要求。
ICG2000 产品开局指导书拟制Prepared by Liuxiongwei Date日期2008-05-06评审人Reviewed by Date 日期批准Approved byDate日期H3C技术有限公司H3C Technologies Co., Ltd.版权所有侵权必究All rights reserved修订记录Revision RecordICG2000 产品开局指导书 (1)H3C技术有限公司 (1)1 介绍 (5)1.1 产品介绍 (5)1.2 组网介绍 (5)1.3 适应性说明 (6)2 ICG2000安装指导 (7)2.1 到客户现场后，请按照以下步骤连接本产品。
(7)2.2 登陆准备 (7)3 Internet连接典型应用 (9)3.1 Internet连接方式介绍 (9)3.2 PPPoE拨号连接方式配置 (10)3.3 固定IP地址（Manual）连接方式配置 (16)4 NAT典型应用 (24)4.1 NAT应用方式介绍 (24)4.2 内部PC访问Internet配置说明 (24)4.3 外部PC访问内部服务器的配置说明 (27)4.4 内部的PC可以通过公网地址或者公网域名访问内部服务器配置说明 (28)5 WLAN典型应用 (29)5.1 WLAN应用需求描述 (29)5.2 WLAN配置说明 (29)6 DHCP典型应用 (41)6.1 DHCP应用需求描述 (41)6.2 DHCP配置说明 (42)7 访问控制典型应用 (47)7.1 URL过虑应用需求描述 (47)7.1.1 URL过滤的Web设置: (48)7.1.2 URL过滤的命令行配置说明 (50)7.2 访问控制应用需求描述 (52)7.2.1 访问控制的Web配置说明： (52)7.2.2 访问控制的命令行配置说明 (54)8 维护管理功能说明 (55)8.1 设置备份 (55)8.2 设置恢复 (57)8.3 初始化 (59)8.4 用户管理 (60)8.5 软件升级 (65)1 介绍1.1 产品介绍H3C ICG 2000是H3C专门面向中小型企业推出的接入型的信息通信网关产品，该设备集数据安全、语音通信、视频交互、无线WiFi等功能于一体，能够在企业网络应用不断丰富的形势下将多元业务方便的部署于同一节点，不仅能够最大程度的避免网络中多设备繁杂异构问题，而且极大降低了企业网络建设的初期投资与长期运维成本。
文档编号 Document ID 密级 Confidentiality level内部公开文档状态 Document Status杭州华三通信技术有限公司 Hangzhou H3C Technologies Co., Ltd.共57页 Total 57 pagesH3C S7500E IPS/ACG 插卡开局指导书拟制 Prepared by王琳/06610、车渝/06289、毕忠彬/06607Date 日期2009-02-27评审人 Reviewed by Date 日期 yyyy-mm-dd批准 Approved byDate 日期yyyy-mm-dd杭州华三通信技术有限公司Hangzhou H3C Technologies Co., Ltd.版权所有 侵权必究 All rights reserved修订记录Revision record日期Date 修订版本Revisionversion修改描述change Description作者Author2008-12-30 1.00 初稿完成 initial transmittal 王琳、车渝、毕忠彬2009-1-13 1.01 根据评审意见修改车渝目录1 SECBLADE安全插卡概述 (7)1.1产品简介 (7)1.2主要特点 (7)2 推荐测试版本及适配列表 (8)2.1测试推荐版本 (8)2.2S7500E主控适配列表 (8)3 方案一：单块插卡OAA基本配置 (8)3.1三层转发方案 (8)3.1.1组网图 (8)3.1.2用户需求 (9)3.1.3S7500E主控板相关配置 (9)3.1.4OAA相关配置 (10)3.2二层转发方案 (12)3.2.1组网图 (12)3.2.2用户需求 (13)3.2.3相关配置 (13)3.2.4注意事项 (13)4 方案二：FW+IPS/ACG插卡三层转发混插方案 (13)4.1IPS/ACG插卡在FW外面 (13)4.1.1组网图 (13)4.1.2用户需求 (14)4.1.3S7500E配置 (14)4.1.4ACG插卡相关配置 (16)4.1.5FW相关配置 (17)4.1.6注意事项 (18)4.2IPS/ACG单板在FW里面 (19)4.2.1组网图 (19)4.2.2用户需求 (19)4.2.3S7500E相关配置 (20)4.2.4ACG插卡相关配置 (21)4.2.5FW相关配置 (23)4.2.6注意事项 (23)5 方案三：FW+IPS/ACG插卡二层转发混插方案 (24)5.1组网图 (24)5.2用户需求 (24)5.3S7500E配置 (25)5.4ACG插卡相关配置 (25)5.5FW相关配置 (27)6 方案四：FW+IPS+ACG插卡混插方案 (28)6.1混插方案概述 (28)6.2IPS、ACG插卡直连接入网络 (29)6.2.1组网图 (29)6.2.2用户需求 (29)6.2.3流量转发相关配置 (30)6.2.4OAA相关的配置 (32)6.3IPS直连，ACG旁挂接入网络 (34)6.3.1组网图 (34)6.3.2用户需求 (35)6.3.3IPS插卡相关配置 (35)6.3.4ACG相关配置 (37)6.3.5注意事项 (39)7 方案五：存在主备链路的插卡方案 (39)7.1组网图 (39)7.2用户需求 (40)7.3S7500E配置 (41)7.4ACG插卡相关配置 (43)7.5FW相关配置 (45)7.6注意事项 (46)8 方案六：S7500E插卡混插流量计费典型配置方案 (46)8.1组网图 (46)8.2用户需求 (47)8.3S7500E交换机OAA配置 (48)8.4插卡配置 (49)8.4.1插卡OAA配置 (49)8.4.2ACG插卡的安全域配置 (49)8.4.3IPS插卡安全区域配置 (50)8.5流量计费相关配置 (51)8.5.1S5100交换机配置 (51)8.5.2ACG WEB配置 (51)8.5.3ACG Console口配置 (54)8.5.4CAMS服务器配置 (54)8.5.5S5100交换机上启动dot1X (55)8.5.6客户端登陆测试认证 (55)8.6注意事项 (56)9 开局常见注意事项 (58)10 附录 (59)10.1S7500E打补丁方法 (59)关键词Key words：IPS插卡、ACG插卡、FW插卡、OAA、混插方案摘要Abstract：本文主要描述了SecBlade IPS以及SecBlade ACG，配合S7500E及SecBlade FW不同组网环境的典型组网及配置方案，以及在实际应用过程中的注意事项，供插卡开局同学参考。
H3C SecCenter A1000安全管理中心开局指导书Deployment Instructions for XXX Beta Test(仅供内部使用)(For internal use)拟制： Drafted by: 谢剑平 日期： Date: 2007/04/10 审核：Reviewed by: 吕振峰 日期： Date: 2007/04/10 审核：Reviewed by: 日期： Date: yyyy/mm/dd 批准：Approved by:日期： Date:yyyy/mm/dd华为3Com 技术有限公司Huawei-3Com Technologies Co., Ltd.版权所有 侵权必究 All rights reserved修订记录Revision Records目录 Catalog1. 介绍Introduction (5)1.1.系统介绍Instruction to the System (6)1.2.组网介绍Introduction to Networking (6)1.3.系统结构介绍Introduction to System Architecture (8)硬件规格 (8)SecCenter A1000支持的数据采集方式 (9)SecCenter A1000与其它系统的通讯 (11)2. 业务配置Service Configuration (11)2.1.SecCenter A1000网络接口出厂配置 (11)2.2.SecCenter A1000系统的远程访问方式 (12)2.3.SecCenter A1000系统启动及关机 (13)2.4.SecCenter A1000的部署位置 (14)2.5.SecCenter A1000的网络接口配置 (15)2.6.通过Web方式登录SecCenter A1000 (17)SecCenter A1000 Web客户端的软件需求 (17)2.7.SecCenter A1000 License授权操作指南 (18)2.8.配置设备的syslog主机地址 (20)2.8.1.设备启用license方法 (21)2.9.SecCenter A1000采集端口配置 (22)2.10.SecCenter A1000接收网流报文操作指南 (24)Stream (24)2.10.2.SecPath防火墙二进制流日志 (24)flow/CFlow (24)2.10.4.网流报文正常接收验证 (25)2.11.Windows主机操作指南 (26)2.11.1.手动增加Windows主机方法 (26)2.11.2.主机启用license方法 (27)2.11.3.Windows WMI接口测试 (28)2.11.4.主机采集监视策略设置 (29)2.12.Unix主机操作指南 (31)2.12.1.手动增加Unix主机方法 (31)2.12.2.主机启用license、采集监视及策略配置方法 (32)2.12.3.Unix主机的syslog发送、SSH接口配置方法 (32)2.13.数据库DB Audit操作指南 (32)3. 目前还存在的问题，需要安装维护中注意的事项Current Problems and Matters Deserving Attention in Installation and Maintenance (33)3.1.报告数据滞后问题 (33)3.2.报告无数据输出问题 (33)3.3.Forensics查询数据滞后问题 (33)3.4.手动删除设备后不能再自动发现设备问题 (33)3.5.进程重新启动问题 (34)3.6.License失效问题 (34)3.7.DB Audit功能无操作成功提示问题 (35)3.8.Unix主机使用SSH接口无连接测试问题 (36)4. 扩容及升级Expansion and Upgrade Method (37)4.1.采用外部存储系统保存原始数据配置方法 (37)4.2.SecCenter A1000系统升级方法 (38)4.3.分布式部署SecCenter A1000 (42)4.3.1.分布式部署SecCenter A1000组网方式 (42)4.3.2.分布式部署SecCenter A1000软件定制方法 (43)4.3.3.分布式部署方式下的license授权问题 (48)开局指导书Customer sites Deployment Instructions关键词：Key words:防火墙、IPS、IDS、Windows主机、Unix主机、Syslog、NetStream、NetFlow、数据库、法规遵从报告、Web管理界面、数据库审计。
Hangzhou H3C Technologies Co., Ltd. H3C EPCN 产品开局指导书杭州华三通信技术有限公司Hangzhou H3C Technologies Co., Ltd.Hangzhou H3C Technologies Co., Ltd. 目录1 介绍Introduction (4)1.1 系统介绍 Instruction to the System (4)1.2 组网介绍 Introduction to Networking (4)2 设备安装及业务配置Service Configuration (6)2.1 设备安装介绍Configuration specification and cases (6)2.1.1 典型组网 (6)2.1.2 设备安装步骤 (6)2.2 网络设备配置介绍 (20)2.2.1 EPCN头端设备配置介绍 (20)3 安装过程故障和定位及案例 (27)4 工程施工及验收指标 (29)H3C EPCN 产品开局指导书关键词：Key words: EPCN摘要：Abstract: 本指导书用于H3C EPCN 产品现场开局使用。
主要描述了在EPCN 产品相关项目开局过程中，如何完成原有广电CATV 线路的改造，安装调试EPCN 头端及终端设备，完成EPCN 头端设备的配置。
指导用户正确应用H3C EPCN 系列产品。
本指导书还列举了相关注意事项及工程验收标准。
缩略语清单：List of abbreviations:Abbreviations 缩略语Full spelling英文全名Chinese explanation中文解释EPCN Ethernet Passive Coax Network 以太网无源同轴网HFC Hybrid Fiber Coax 光纤同轴电缆混合网络1 介绍Introduction1.1 系统介绍 Instruction to the SystemH3C EPCN 技术是广电 HFC 网络双向改造整体解决方案中，关于 EoC 技术方案的代名词，也就是在同轴电缆网络中运行的以太网。
EPCN 技术可适应星型、树型等任意拓扑结构的同轴网络，并通过原有点到多点的同轴分配网络作为物理层传输介质，提供上下行对称的以太网传输通道。
H3C EPCN 系列产品具有部署灵活、带宽高、安全性高、可靠性好、管理方便、维护简单等诸多优点。
1.2 组网介绍 Introduction to Networking光接收机单路CATV信号输出，放大器单路输出，整体改造安装示意图。
图1 系统组网示意图一Hangzhou H3C Technologies Co., Ltd. 光接收机多路CATV信号输出，放大器多路输出，整体改造安装示意图。
图2 系统组网示意图二H3C EPCN 产品开局指导书2 设备安装及业务配置Service Configuration2.1 设备安装介绍Configuration specification and cases实际组网中主要涉及EPCN头端设备安装、EPCN终端设备安装，EPCN附件安装。
2.1.1 典型组网典型组网应用如下图所示。
图3 典型应用组网示意图2.1.2 设备安装步骤实际环境组网中，对广电原有HFC 网络进行改造，建议从各光节点开始，逐级向下针对原有 Cable 线路上的各个关键节点进行改造。
参考顺序：光节点改造连接—→放大器改造连接—→终端改造连接—→验证建议在硬件改造安装前，优先完成全部所涉及设备的必要配置操作。
1. 安装前的准备工作：检查上联以太网线路是否安装完成，确认是否可以与局端设备正常通信。
建议光节点处上联网络改造安装完成后，再进行 EPCN 头端设备的改造安装。
检查原有同轴网络，估算改造完成后，头端设备至终端设备间低频信号Cable 线路衰减是否小于60dB；也可以通过低频信号发生器与场强测试仪，测量8MHz、15MHz、30Mhz 等各频点上Cable 线路信号衰减值是否满足要求。
确保EPCN 设备在同轴网络中能够高效稳定地传输信号。
若原有网络已经进行过针对CMTS 的双向改造，可保留原有网络上的部分基本配件（包括家庭用户处接电视端子的高通滤波器等）；若原来没有开通过 CMTS 业务，则线路上相应的高通滤波器必须拆除，确保低频信号正常传输。
对原同轴网络的评估，详细标准可参考《H3C EPCN 同轴网络指标要求》。
2. 安装网络设备：(1) 光节点处EPCN头端设备安装改造光节点处EPCN头端设备安装改造主要包括：头端设备CC600E、安装附件（信号混合器、低通旁路器、分配器等）。
i. EPCN头端设备面板接口及指示灯简介头端设备面板定义（以CC600E为例）：图4 Aolynk CC600E 前面板端口数量描述用途Ethernet 2个10Base-T / 100Base-TX10 / 100 自协商MDI / MDIX自适应兼容IEEE802.3 / 802.3u1号口上联城域网2号口为管理口Cable 1个公制F母座通过 Cable 线缆向下连接终端用户通过 Cable 线缆向下传导AC 60V过电TV 1个公制F母座通过 Cable 线缆向上连接光接收机（通过 Cable 线缆获取AC 60V供电）Console 1个配置端口通过配置线缆连接到计算机，可对头端设备进行更深入的诊断和维护。
接地柱1个—位于设备后面板，用于连接接地线电源接口1个100V~240V AC 50 / 60Hz 位于设备后面板，连接电源线AC 60相对应型号头端无外接电源接口表1 EPCN 头端设备面板定义头端设备指示灯定义：指示灯面板标示状态含义亮设备供电正常电源指示灯Power灭电源关闭或电源故障亮（红色）设备系统自检或系统故障诊断指示灯Diag灭自检成功并且设备正常工作亮以太网链路建立闪以太网端口在收发数据以太网指示灯Ethernet灭以太网链路未建立亮Cable 链路建立Cable 指示灯Link灭Cable 链路未建立表2 EPCN 头端设备指示灯定义ii. 通过 EPCN 头端设备进行高低频信号混合：当光节点为单Cable 线路输出时，可使用CC600E系列头端设备完成高低频信号混合，不需要借助使用其他安装附件。
光接收机向下传输的高频 CATV 电视信号通过 Cable 线缆传送至头端设备 TV 端口，EPCN 低频信号与 CATV 高频信号在 Cable 端口混合，通过线缆继续向下传送至各个终端家庭用户。
若光节点无法提供 AC 220V 供电，但可以提供 Cable 线缆 AC 60V 供电时，可选用采用AC 60V 供电方式的头端设备按相同方式进行线缆连接。
此时头端设备通过TV 端口从线缆中取得电源，并将 AC 60V 供电通过 Cable 端口继续向下传输。
连接方式参考下图所示：图5 光接收机单线路输出，头端设备混合信号改接示意图当光节点为双Cable 线路输出时，可使用CC602同时混合双路高低频信号，不需要借助使用其他安装附件。
光接收机向下传输的高频 CATV 电视信号通过 Cable 线缆传送至头端设备 TV1、TV2两个端口，EPCN 低频信号与 CATV 高频信号在 Cable1、Cable2 两个端口混合，并通过线缆继续向下传送至各个终端家庭用户。
若光节点无法提供 AC 220V 供电，但可以提供 Cable 线缆 AC 60V 供电时，可选用采用AC 60V 供电方式的头端设备按相同方式进行线路连接。
此时头端设备通过TV 端口从线缆中取得电源，并将 AC 60V 供电通过 Cable 端口继续向下传输。
连接方式参考下图所示：图6 光接收机双线路输出，头端设备混合信号改接示意图iii. 通过EPCN安装附件进行高低频信号混合当光节点为多Cable 线路（三路或四路）输出，或者光节点处所采用的同轴线缆为贯通接口时，则需要借助安装附件来完成原CATV 高频信号与EPCN 低频信号的混合。
此时，如采用AC 220V 供电的头端设备，TV 接口可不连接任何线缆；如采用AC 60V 供电的头端设备，仍需在TV 口连接供电Cable 线缆，以保证头端正常取电运行。
同样地，如果光节点处为单路或双路CATV 电视信号输出，也可以采用借助安装附件的方式来完成信号混合。
这种情况主要用于光节点同轴电缆接口为贯通头的情形，这里不再详细介绍。
EPCN 安装附件的所有高通部分均支持 AC 60V 过电。
下行传输的高频CATV 电视信号通过Cable 线缆传送至安装附件的高频输入接口，EPCN 低频信号与 CATV 高频信号通过安装附件混合后，从安装附件开始通过线缆继续向下传送至终端家庭用户。
请注意安装附件信号混合器的连接方法：信号混合器支持双路信号同时混合。
三个公制F头一侧为信号输入。
中间是 EPCN 低频信号输入，为接口 C，两边是 CATV 高频信号输入，为接口A、B。
另一侧仅有两个公制F 头，为混合信号输出，为接口D、E。
信号混合器的外壳上贴有简易电路图，安装时注意核对。
信号混合器的接头可直接用工具拧下，改装为贯通头连接，与广电原有其他设备的贯通接口基本相同。
请注意安装附件低通旁路器的连接方法：低通旁路器可支持一路信号混合。
B、C 接口间为低通电路，A、B 与C、D 接口间为高通电路。
若下行CATV 电视信号连接至A 口，则 EPCN 低频信号应连接至 C 口，B 口输出即为混合信号，可继续连接下行线路；同理，若下行 CATV 电视信号连接至 D 口，则 EPCN 低频信号应连接至 B 口，C 口输出即为混合信号，可继续连接下行线路。
低通旁路器的外壳上贴有简易电路图，安装时注意核对。
低通旁路器接口为公制 F 头，不支持改为贯通头。
连接方式参考下图所示：图7 光接收机三线路输出，安装附件混合信号改接示意图图8 光接收机四线路输出，安装附件混合信号改接示意图iv. 利用光接收机进行高低频信号混合在某些局点，可以利用光接收机自身具备的高低通分离滤波电路，将 EPCN 低频信号与 CATV 高频信号混合起来。
连接时仅需将头端设备 Cable 接口信号输出连接至光接收机的低频信号输入口，从而不需要使用其他任何安装附件便完成了信号混合。
采用光接收机自身进行信号混合，可以减少设备插入对原CATV 网络产生的影响，避免了头端设备的插入损耗，减少了客户对线路进行调整的工作量。
但如果采用此方案，一方面需要光接收机提供相应的支持，另一方面，相对于前述改造方案，利用光接收机进行信号混合可能会对 EPCN 低频信号引入更大的衰减量。
因此建议在开局实施前与必须与客户工程师进行详细沟通并确认方案的可行性，不推荐采用此方案。
