h3c服务器配置指导

H3C配置经典全面教程(H3C是一个以网络设备和解决方案为主要业务的公司，其产品广泛应用于企业、政府、运营商等领域。

本文将为大家介绍H3C配置的经典全面教程，希望可以帮助大家更好地了解和使用H3C产品。

首先，我们需要准备一台H3C设备，可以是交换机、路由器等等。

在开始配置之前，我们需要连接到设备的控制台端口，可以通过串口线连接到PC的串口接口或者使用一个转接线连接到PC的USB接口。

然后，我们需要使用一个串口终端工具，比如HyperTerminal或者SecureCRT等，来打开设备的控制台会话。

接下来，我们来进行H3C设备的基本配置。

第一步，进入用户视图。

在设备启动后，我们进入的是用户视图，默认情况下没有用户名和密码，直接按回车键进入用户视图。

第二步，设置设备的主机名和域名。

在用户视图下，我们可以使用以下命令来设置设备的主机名和域名：sysname 设备主机名domain 设备域名第三步，设置管理口IP地址。

在用户视图下，我们可以使用以下命令来设置设备的管理口IP地址：interface vlan-interface 管理口vlan接口号ip address 管理口IP地址管理口子网掩码第四步，配置SSH登录。

在用户视图下，我们可以使用以下命令来设置SSH登录：ssh authentication-type default password第五步，配置Telnet登录。

在用户视图下，我们可以使用以下命令来设置Telnet登录：telnet server enable第六步，配置管理密码。

在用户视图下，我们可以使用以下命令来设置设备的管理密码：user-interface vty 0 4authentication-mode schemeset authentication password cipher 用户密码第七步，保存配置并退出。

在用户视图下，我们可以使用以下命令将配置保存到设备的闪存中，并且退出设备的控制台会话：savequit通过以上步骤，我们完成了H3C设备的基本配置。

H3C路由器配置命令概述本文将介绍H3C路由器的配置命令，包括基本设置、接口配置、路由配置、安全配置等方面。

通过了解和掌握这些命令，您可以轻松地对H3C路由器进行相关的配置。

基本设置主机名设置命令配置H3C路由器的主机名，可使用以下命令：[H3C] sysname Router上面的命令将主机名设置为“Router”。

Telnet远程登录设置命令配置允许通过Telnet协议远程登录路由器，可使用以下命令：[H3C] telnet server enable上面的命令将启用Telnet远程登录功能。

用户权限配置命令配置用户权限，可使用以下命令：[H3C] local-user admin password simple admin[H3C] local-user admin service-type telnet[H3C] local-user admin service-type ssh上面的命令将创建一个用户名为admin，密码为admin的用户，该用户允许Telnet和SSH登录。

接口配置入口接口配置命令配置入口接口，可使用以下命令：[H3C] interface gigabitethernet 0/0/1[H3C-GigabitEthernet0/0/1] ip address 192.168.1.1 255.255.255.0[H3C-GigabitEthernet0/0/1] undo shutdown上面的命令将配置接口GigabitEthernet 0/0/1的IP地址为192.168.1.1，子网掩码为255.255.255.0，并启用该接口。

出口接口配置命令配置出口接口，可使用以下命令：[H3C] interface gigabitethernet 0/0/2[H3C-GigabitEthernet0/0/2] ip address 192.168.2.1 255.255.255.0[H3C-GigabitEthernet0/0/2] undo shutdown上面的命令将配置接口GigabitEthernet 0/0/2的IP地址为192.168.2.1，子网掩码为255.255.255.0，并启用该接口。

H3C路由器配置一、硬件准备1·准备一台 H3C 路由器设备2·确保路由器与 PC 或其他设备之间的连接线正常二、路由器基本配置1·连接路由器与 PC，使用默认用户名和密码登录路由器管理界面2·进行路由器的基本设置，包括配置管理员密码、设置主机名和域名三、接口配置1·配置路由器的各个接口，包括 LAN 口和 WAN 口的 IP 地质、子网掩码和网关2·配置 VLAN 及其接口四、IP 协议配置1·配置静态 IP 或动态获取 IP 的方式2·配置路由器的默认路由3·配置 OSPF 或 RIP 协议4·配置 NAT，实现内网与外网的互通五、安全配置1·配置防火墙规则，限制进出流量2·配置访问控制列表，限制特定 IP 或端口的访问3·配置 VPN 服务，建立安全的远程访问通道六、服务配置1·配置 DHCP 服务，为内网设备提供动态 IP 地质2·配置 DNS 服务，解析域名与 IP 地质的对应关系3·配置 IPsec VPN，建立安全的站点到站点连接七、其他配置1·配置时间和日期2·配置系统日志和警报3·配置 SNMP，实现网络设备的监控和管理4·进行备份和恢复配置八、Dox阅览和审批1·确认文档内容没有遗漏和错误2·进行内部审批流程，确保文档符合要求3·配置和测试文档的实施计划九、附件1·附件A：路由器配置备份文件法律名词及注释：1·路由器：一种网络设备，用于转发数据包，使得不同网络之间可以相互通信。

2·IP 地质：Internet Protocol Address 的缩写，用于标识网络上的主机或设备。

3·子网掩码：用于确定 IP 地质的网络部分和主机部分，用于划分网络。

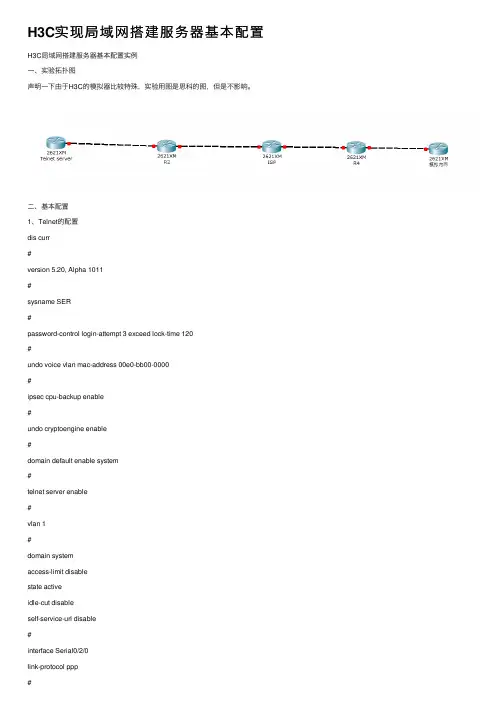

H3C实现局域⽹搭建服务器基本配置H3C局域⽹搭建服务器基本配置实例⼀、实验拓扑图声明⼀下由于H3C的模拟器⽐较特殊，实验⽤图是思科的图，但是不影响。

⼆、基本配置1、Telnet的配置dis curr#version 5.20, Alpha 1011#sysname SER#password-control login-attempt 3 exceed lock-time 120#undo voice vlan mac-address 00e0-bb00-0000#ipsec cpu-backup enable#undo cryptoengine enable#domain default enable system#telnet server enable#vlan 1#domain systemaccess-limit disablestate activeidle-cut disableself-service-url disable#interface Serial0/2/1link-protocol pppinterface Serial0/2/2link-protocol ppp#interface NULL0#interface Ethernet0/4/0port link-mode bridge#interface Ethernet0/4/1port link-mode bridge#interface Ethernet0/4/2port link-mode bridge#interface Ethernet0/4/3port link-mode bridge#interface Ethernet0/4/4port link-mode bridge#interface Ethernet0/4/5port link-mode bridge#interface Ethernet0/4/6port link-mode bridge#interface Ethernet0/4/7port link-mode bridge#interface GigabitEthernet0/1/0port link-mode route#interface GigabitEthernet0/1/1port link-mode routeip address 172.17.91.1 255.255.255.0 #interface GigabitEthernet0/1/2port link-mode route#ip route-static 0.0.0.0 0.0.0.0 172.17.91.2load xml-configuration#user-interface con 0user-interface vty 0 4authentication-mode noneuser privilege level 3#return2、R2的配置dis curr#version 5.20, Alpha 1011#sysname R2#password-control login-attempt 3 exceed lock-time 120 # undo voice vlan mac-address 00e0-bb00-0000#ipsec cpu-backup enable#undo cryptoengine enable#domain default enable system#vlan 1#domain systemaccess-limit disablestate activeidle-cut disableself-service-url disable#interface Serial0/2/0link-protocol ppp#interface Serial0/2/1link-protocol ppp#interface NULL0#interface Ethernet0/4/0port link-mode bridge#interface Ethernet0/4/1port link-mode bridge#interface Ethernet0/4/2port link-mode bridge#interface Ethernet0/4/3port link-mode bridge#interface Ethernet0/4/4port link-mode bridge#interface Ethernet0/4/5port link-mode bridge#interface Ethernet0/4/6port link-mode bridge#interface Ethernet0/4/7port link-mode bridge#interface GigabitEthernet0/1/0port link-mode routeip address 172.17.91.2 255.255.255.0#interface GigabitEthernet0/1/1port link-mode routenat server protocol tcp global 61.1.2.1 telnet inside 172.17.91.1 telnet nat server protocol tcp global 61.1.2.1 www inside 172.17.91.1 www ip address 61.1.2.1 255.255.255.0#interface GigabitEthernet0/1/2port link-mode route##ospf 10area 0.0.0.0network 61.1.2.0 0.0.0.255#load xml-configuration#user-interface con 0user-interface vty 0 4#return3、ISP的配置%May 3 21:58:04:419 2013 ISP SHELL/4/LOGIN: Console login from con0 dis curr #version 5.20, Alpha 1011#sysname ISP#password-control login-attempt 3 exceed lock-time 120#undo voice vlan mac-address 00e0-bb00-0000#ipsec cpu-backup enable#undo cryptoengine enable#domain default enable system#vlan 1#domain systemaccess-limit disablestate activeidle-cut disableself-service-url disable#interface Serial0/2/0link-protocol ppp#interface NULL0#interface Ethernet0/4/0port link-mode bridge#interface Ethernet0/4/1port link-mode bridge#interface Ethernet0/4/2port link-mode bridge#interface Ethernet0/4/3port link-mode bridge#interface Ethernet0/4/4port link-mode bridge#interface Ethernet0/4/5port link-mode bridge#interface Ethernet0/4/6port link-mode bridge#interface Ethernet0/4/7port link-mode bridge#interface GigabitEthernet0/1/0port link-mode routeip address 61.1.2.2 255.255.255.0 # interface GigabitEthernet0/1/1port link-mode routeip address 198.98.0.1 255.255.255.0 # interface GigabitEthernet0/1/2port link-mode route#ospf 10area 0.0.0.0network 0.0.0.0 255.255.255.255 # load xml-configuration#return4、R4的配置dis curr#version 5.20, Alpha 1011#sysname R4#password-control login-attempt 3 exceed lock-time 120 # undo voice vlan mac-address 00e0-bb00-0000#ipsec cpu-backup enable#undo cryptoengine enable#firewall enablefirewall default deny#nat address-group 1 198.98.0.2 198.98.0.2#domain default enable system#vlan 1#domain systemaccess-limit disablestate activeidle-cut disableself-service-url disable#acl number 2001rule 0 permit source 192.168.0.0 0.0.0.255#interface Serial0/2/0link-protocol ppp#interface Serial0/2/1link-protocol pppinterface Ethernet0/4/0port link-mode bridge#interface Ethernet0/4/1port link-mode bridge#interface Ethernet0/4/2port link-mode bridge#interface Ethernet0/4/3port link-mode bridge#interface Ethernet0/4/4port link-mode bridge#interface Ethernet0/4/5port link-mode bridge#interface Ethernet0/4/6port link-mode bridge#interface Ethernet0/4/7port link-mode bridge#interface GigabitEthernet0/1/0port link-mode routenat outbound 2001 address-group 1 nat outbound 2000 ip address 198.98.0.2 255.255.255.0 #interface GigabitEthernet0/1/1port link-mode route#interface GigabitEthernet0/1/2port link-mode routeip address 192.168.0.1 255.255.255.0 #ospf 10area 0.0.0.0network 198.98.0.0 0.0.0.255#load xml-configuration#return5、内⽹路由器的配置%May 3 21:59:38:700 2013 FZXY SHELL/4/LOGIN: Console login from con0 dis curr #version 5.20, Alpha 1011#sysname FZXY#password-control login-attempt 3 exceed lock-time 120#undo voice vlan mac-address 00e0-bb00-0000#ipsec cpu-backup enable#undo cryptoengine enable#domain default enable system#vlan 1#domain systemaccess-limit disablestate activeidle-cut disableself-service-url disable#interface NULL0#interface Ethernet0/4/0port link-mode bridge#interface Ethernet0/4/1port link-mode bridge#interface Ethernet0/4/2port link-mode bridge#interface Ethernet0/4/3port link-mode bridge#interface Ethernet0/4/5port link-mode bridge#interface Ethernet0/4/6port link-mode bridge#interface Ethernet0/4/7port link-mode bridge#interface GigabitEthernet0/1/0port link-mode route#interface GigabitEthernet0/1/1port link-mode route#interface GigabitEthernet0/1/2port link-mode route#interface GigabitEthernet0/1/3port link-mode routeip address 192.168.0.2 255.255.255.0#ip route-static 0.0.0.0 0.0.0.0 192.168.0.1 # load xml-configuration#user-interface con 0user-interface vty 0 4#return。

H3C智能管理中心部署和硬件配置方案部署H3C智能管理中心需要经过以下几个步骤：1.硬件配置：首先需要确定使用的硬件设备。

H3C智能管理中心需要一台服务器来部署管理软件，这台服务器的硬件配置需要能够满足软件运行的需求。

一般来说，至少需要一台4核CPU、8GB内存和500GB硬盘的服务器。

同时，还需要配备一台交换机或路由器作为被管理设备。

2.网络规划：在部署H3C智能管理中心之前，需要进行网络规划。

确定各个网络设备之间的连接方式，包括服务器与被管理设备的连接方式，以及被管理设备与网络设备之间的连接方式。

同时，还需要确定服务器和客户端之间的通信方式，包括使用的协议和端口。

3.软件配置：部署H3C智能管理中心的下一步是进行软件配置。

首先，需要在服务器上安装管理软件，然后进行相应的配置。

配置内容包括设置管理设备的IP地址、用户名和密码等。

同时，还需要配置被管理设备，使其与管理软件进行通信。

4.测试和调试：在部署完成后，需要进行测试和调试。

通过测试和调试，可以确保H3C智能管理中心能够正常工作。

测试内容包括管理设备的连接状态、设备信息的获取和显示等。

5.运行和维护：最后，部署完成后需要进行运行和维护。

根据实际情况，定期检查软件和硬件的运行状态，及时修复故障，确保系统的正常运行。

总结而言，H3C智能管理中心部署和硬件配置方案需要包括硬件配置、网络规划、软件配置、测试和调试以及运行和维护等多个方面。

只有在这些方面都进行了充分考虑和配置，才能确保H3C智能管理中心能够正常运行并发挥最大的作用。

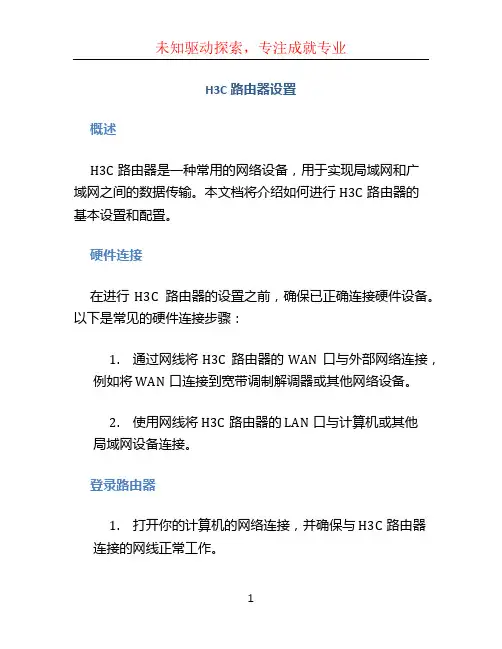

H3C路由器设置概述H3C路由器是一种常用的网络设备，用于实现局域网和广域网之间的数据传输。

本文档将介绍如何进行H3C路由器的基本设置和配置。

硬件连接在进行H3C路由器的设置之前，确保已正确连接硬件设备。

以下是常见的硬件连接步骤：1.通过网线将H3C路由器的WAN口与外部网络连接，例如将WAN口连接到宽带调制解调器或其他网络设备。

2.使用网线将H3C路由器的LAN口与计算机或其他局域网设备连接。

登录路由器1.打开你的计算机的网络连接，并确保与H3C路由器连接的网线正常工作。

2.打开一个浏览器，输入H3C路由器的默认网关地址（一般为192.168.1.1或192.168.0.1）。

3.在浏览器中按下回车键后，将显示H3C路由器的登录页面。

4.输入默认的用户名和密码进行登录。

常见的默认用户名和密码是admin/admin或者root/admin。

如果你不确定，请参考H3C路由器的用户手册或者咨询网络管理员。

路由器基本设置完成登录后，可以进行以下基本设置：修改管理员密码为了保护路由器的安全，需要修改默认的管理员密码。

以下是修改管理员密码的步骤：1.在路由器的管理界面中，找到“系统管理”或“设置”选项。

2.点击“密码”或“管理员密码”选项。

3.输入当前的管理员密码。

4.输入新的管理员密码，并确认新密码。

5.点击“保存”或“应用”按钮以保存修改后的密码。

设置路由器名称为了便于识别和管理，可以设置一个自定义的路由器名称。

以下是设置路由器名称的步骤：1.在路由器的管理界面中，找到“系统管理”或“设置”选项。

2.点击“设备名称”或“路由器名称”选项。

3.输入新的路由器名称。

4.点击“保存”或“应用”按钮以保存修改后的路由器名称。

配置IP地址和子网掩码路由器需要一个IP地址和子网掩码才能与其他设备通信。

以下是配置IP地址和子网掩码的步骤：1.在路由器的管理界面中，找到“网络设置”或“LAN设置”选项。

2.点击“IP地址设置”或“IP配置”选项。

H3C交换机DHCP服务器接⼝地址池典型配置指导1.2 DHCP服务器接⼝地址池典型配置指导1.2.1 组⽹图图1-2 DHCP服务器接⼝地址池配置举例1.2.2 应⽤要求●Switch A作为DHCP服务器，其VLAN接⼝1的IP地址为192.168.0.1/24；●客户端属于VLAN1，通过DHCP⽅式动态获取IP地址；●DHCP服务器通过接⼝地址池为MAC地址为000D-88F7-0001的客户⽂件服务器分配固定的IP地址192.168.0.10/24，为其它客户端主机分配192.168.0.0/24⽹段的IP地址，有效期限为10天。

DNS服务器地址为192.168.0.20/24，WINS服务器地址为192.168.0.30/24。

1.2.3 适⽤产品、版本表1-2 配置适⽤的产品与软硬件版本关系1.2.4 配置过程和解释# 使能DHCP服务system-view[SwitchA] dhcp enable# 配置不参与⾃动分配的IP地址（DNS服务器、WINS服务器、⽂件服务器）[SwitchA] dhcp server forbidden-ip 192.168.0.10[SwitchA] dhcp server forbidden-ip 192.168.0.20[SwitchA] dhcp server forbidden-ip 192.168.0.30# 配置VLAN接⼝1的IP地址为192.168.0.1/24[SwitchA] interface Vlan-interface 1[SwitchA-Vlan-interface1] ip address 192.168.0.1 24# 配置VLAN接⼝1⼯作在DHCP接⼝地址池模式[SwitchA-Vlan-interface1] dhcp select interface# 配置DHCP接⼝地址池中的静态绑定地址[SwitchA-Vlan-interface1] dhcp server static-bind ip-address 192.168.0.10 mac-address000D-88F7-0001# 配置DHCP接⼝地址池的地址池范围、DNS服务器地址、WINS服务器地址[SwitchA-Vlan-interface1] dhcp server expired day 10[SwitchA-Vlan-interface1] dhcp server dns-list 192.168.0.20[SwitchA-Vlan-interface1] dhcp server nbns-list 192.168.0.30[SwitchA-Vlan-interface1] quit1.2.5 完整配置#interface Vlan-interface1ip address 192.168.0.1 255.255.255.0dhcp select interfacedhcp server static-bind ip-address 192.168.1.10 mac-address 000d-88f7-0001dhcp server dns-list 192.168.0.20dhcp server nbns-list 192.168.0.30dhcp server expired day 10#dhcp server forbidden-ip 192.168.0.10dhcp server forbidden-ip 192.168.0.20dhcp server forbidden-ip 192.168.0.30#1.2.6 配置注意事项当DHCP服务器采⽤接⼝地址池模式分配地址时，在接⼝地址池中的地址分配完之后，将会从包含该接⼝地址池⽹段的全局地址池中挑选IP地址分配给客户端，从⽽导致获取到全局地址池地址的客户端与获取到接⼝地址池地址的客户端处在不同⽹段，⽆法正常进⾏通信。

引言概述:在日益发展的科技时代，服务器的配置和管理是现代企业不可或缺的组成部分。

H3C作为一家领先的网络设备和解决方案供应商，其服务器配置指导对于企业来说是非常重要的。

本文将针对H3C服务器配置指导（二）进行详细的阐述，以帮助读者更好地理解和应用服务器配置的相关内容。

正文内容:1. 硬件配置:1.1 服务器选型: 根据企业的需求和预算确定合适的H3C服务器型号，包括服务器规格、处理器类型、内存容量、存储空间等。

1.2 硬盘配置: 设置RAID阵列，选择适合企业需求的硬盘容量和类型，配置热备份和冗余。

1.3 网络接口配置: 设置服务器的网络接口，包括网卡和交换机的配置，确保服务器正常连接到网络。

1.4 电源和散热配置: 确保服务器稳定的供电和适当的散热，包括UPS的配置和散热风扇等。

1.5 外设配置: 根据企业需求，配置外设如打印机、磁带机等，确保服务器与其他设备的正常通信。

2. 操作系统配置:2.1 操作系统安装: 根据企业的需求选择合适的操作系统，如Windows、Linux等，并进行系统的安装和初始化。

2.2 驱动程序安装: 安装服务器所需的驱动程序，确保硬件能正常工作。

2.3 系统服务配置: 配置系统服务如网络服务、防火墙、远程访问等，确保系统运行稳定且安全。

2.4 用户和权限管理: 设置用户账号和权限，限制对服务器的访问和操作，确保服务器的安全性。

2.5 系统备份和恢复: 配置定期备份，并确保备份数据的可靠性，以便在系统故障时能迅速恢复。

3. 应用程序配置:3.1 数据库配置: 根据企业的需求，安装和配置合适的数据库，如Oracle、MySQL等，并进行性能调优和安全加固。

3.2 Web服务器配置: 配置Web服务器如Apache、Nginx等，设置虚拟主机和域名解析，确保网站的正常访问。

3.3 邮件服务器配置: 配置邮件服务器如Exim、Postfix等，设置邮件访问和收发规则，确保邮件的正常运行。

H3C- 路由器双出口NAT服务器的典型配置在公司或者组织中，我们通常需要一个网络管理工具，这个工具可以管理和监控网络中的所有设备，保证网络的安全和稳定性。

其中，路由器双出口NAT服务器是一种非常常见的网络管理工具。

本文将介绍 H3C 路由器双出口 NAT 服务器的典型配置方法。

前置条件在进行配置之前，需要确保以下条件：•路由器需要复位为出厂设置状态。

•电脑需要连接到路由器的任意一口网卡上。

•管理员需要知道所需配置的类型和参数。

网络环境在这里，我们假设 LAN 网段为 192.168.1.0/24，WAN1 网卡 IP 地址为10.0.0.1/24，WAN2 网卡 IP 地址为 20.0.0.1/24。

配置步骤步骤1 分别配置两个 WAN 口•登录到 H3C 路由器上，使用管理员权限。

•分别进入 WAN1 和 WAN2 的配置页面，输入以下指令：interface GigabitEthernet 0/0/0undo portswitchip address 10.0.0.1 24nat server protocol tcp global current-interface 80 inside 192.168.1.10 80region member CNinterface GigabitEthernet 0/0/1undo portswitchip address 20.0.0.1 24nat server protocol tcp global current-interface 80 inside 192.168.1.10 80region member CN步骤2 配置路由策略•在路由器上进入配置模式，输入以下指令：ip route-static 0.0.0.0 0.0.0.0 10.0.0.254ip route-static 0.0.0.0 0.0.0.0 20.0.0.254 preference 10route-policy Wan1 permit node 10route-policy Wan2 deny node 20interface GigabitEthernet 0/0/0ip policy route-map Wan1interface GigabitEthernet 0/0/1ip policy route-map Wan2步骤3 配置防火墙•进入防火墙配置页面，输入以下指令：user-interface vty 0 4protocol inbound sshacl number 3000rule 0 permit source 192.168.1.0 0.0.0.255rule 5 permit source 10.0.0.0 0.0.0.255rule 10 permit source 20.0.0.0 0.0.0.255firewall packet-filter 3000 inbound步骤4 配置虚拟服务器•进入虚拟服务器配置页面，输入以下指令：ip name-server 192.168.1.1acl name WAN1rule 0 permit destination 10.0.0.0 0.255.255.255rule 5 denyacl name WAN2rule 0 permit destination 20.0.0.0 0.255.255.255rule 5 denyip netstream inboundip netstream export source 192.168.1.1 9991ip netstream timeout active-flow 30flow-export destination 192.168.1.2 9991flow-export enable结论以上是 H3C 路由器双出口 NAT 服务器的典型配置方法，这套配置可以满足大部分企业网络环境的需求。

H3C配置经典全面教程（经验和资料收集整理版）1 H3C MSR路由器、交换机基本调试步骤（初学级别）：1.1如何登陆进路由器或交换机1.1.1搭建配置环境第一次使用H3C系列路由器时，只能通过配置口(Console)进行配置。

1）将配置电缆的RJ-45一端连到路由器的配置口(Console)上。

2）将配置电缆的DB-9(或DB-25)孔式插头接到要对路由器进行配置的微机或终端的串口上。

备注：登陆交换机的方法与路由器的一致，现仅用路由器举1.1.2设置微机或终端的参数（进入路由器或交换机）1）打开微机（笔记本电脑）或终端。

如果使用微机进行配置，需要在微机上运行终端仿真程序，如Windows的超级终端。

2）第二步：设置终端参数a、命名此终端 H3C或者自己想命的名b、选择串口一般选用COM口，常选用COM1c、设置终端具体参数(此处点击“默认值”即可)d、打开路由器的电源，路由器进行启动e、当路由器启动完毕后，回车几下，当出现<H3C>时即可配置路由器。

1.2路由器基本调试命令1.2.1使用本地用户进行telnet登录的认证<H3C> system-view 进入系统视图[H3C]telnet server enable 打开路由器的telnet功能[H3C]configure-user count 5设置允许同时配置路由器的用户数[H3C]local-user telnet 添加本地用户(此处为telnet用户登陆时使用的用户名)[H3C-luser-telnet]password simple h3c 设置telnet用户登陆时所使用的密码[H3C-luser-telnet]service-type telnet 设置本地用户的服务类型(此处为telnet)[H3C-luser-telnet]level 3 设置本地用户的服务级别[H3C-luser-telnet]quit 退出本地用户视图[H3C][H3C]user-interface vty 0 4 进入用户视图[H3C-ui-vty0-4]authentication-mode scheme 选择“scheme”认证方式备注：红色部分可以由客户自行设置，此处仅做举例时使用!1.2.2路由器接口的配置为接口配置ip地址<H3C> system-view 进入系统视图[H3C] interface serial 3/0 进入某个端口[H3C-Serial3/0] ip address 200.1.1.1 255.255.255.0为该端口设置ip地址[H3C-Serial3/0] undo shutdown 对该端口进行复位[H3C-Serial3/0] quit 退回到系统视图[H3C]备注：红色部分可以由客户自行设置，此处仅做举例时使用!1.2.3静态路由或默认路由的配置<H3C> system-view 进入系统视图[H3C]ip route-static 192.168.1.0 255.255.255.0 192.168.0.1 添加一条静态路由[H3C]ip route-static 0.0.0.0 0.0.0.0 192.168.0.1 添加一条默认路由备注：红色部分可以由客户自行设置，此处仅做举例时使用!1.2.3配置文件的管理display current-configuration 显示当前的配置文件<H3C>save 保存配置文件display interface GigabitEthernet 0/0 查看某端口的状态备注：display命令可以在任何视图下进行红色部分可以由客户自行设置，此处仅做举例时使用!交换机的配置文件管理与路由器相同，故交换机的配置幻灯片中不再做举例。

H3C配置经典全面教程H3C配置经典全面教程是一篇面向拥有一定网络配置经验的用户的全面教程。

本文将收集和整理H3C配置经典的经验和资料，详细介绍H3C设备的配置过程和步骤，包括基本设置、VLAN配置、静态路由配置、ACL配置等内容。

一、基本设置1.连接H3C设备的串口线，使用串口终端软件进行连接。

2. 登录H3C设备，使用默认的用户名和密码（通常为admin/admin）登录。

3. 进入用户模式，输入system-view命令。

4.配置设备的基本信息，如设备名称、管理IP地址、登录限制等。

5. 设定设备的登录密码，可以使用password simple命令设置简单密码，或者使用password cipher命令设置加密密码。

二、VLAN配置1. 创建VLAN，使用vlan命令创建一个新的VLAN，并指定VLAN的ID。

2. 配置接口，使用接口命令进入接口视图，并使用port link-type命令设置接口工作方式。

3. 将接口划分到VLAN中，使用port vlan命令将接口划分到指定的VLAN。

4. 配置接口IP地址，使用ip address命令为接口配置IP地址。

5. 配置VLAN间的互通，使用vlan inter命令设置VLAN之间的互通关系。

三、静态路由配置1. 创建静态路由，使用ip route-static命令创建一个静态路由，并指定目标网络和下一跳。

2. 配置默认路由，使用ip route-static命令创建默认路由，并指定下一跳为网关的IP地址。

3. 配置静态路由的优先级，使用ip preference命令设置静态路由的优先级。

四、ACL配置1. 创建ACL，使用acl命令创建一个新的ACL，并指定ACL的编号。

2. 配置ACL规则，使用rule命令配置ACL的规则，包括源地址、目标地址和允许或拒绝的动作。

3. 将ACL应用到接口，使用rule permit source命令将ACL应用到指定的接口。

1.2 DHCP服务器接口地址池典型配置指导1.2.1 组网图图1-2 DHCP服务器接口地址池配置举例1.2.2 应用要求●Switch A作为DHCP服务器，其VLAN接口1的IP地址为192.168.0.1/24；●客户端属于VLAN1，通过DHCP方式动态获取IP地址；●DHCP服务器通过接口地址池为MAC地址为000D-88F7-0001的客户文件服务器分配固定的IP地址192.168.0.10/24，为其它客户端主机分配192.168.0.0/24网段的IP地址，有效期限为10天。

DNS服务器地址为192.168.0.20/24，WINS服务器地址为192.168.0.30/24。

1.2.3 适用产品、版本表1-2 配置适用的产品与软硬件版本关系1.2.4 配置过程和解释# 使能DHCP服务<SwitchA> system-view[SwitchA] dhcp enable# 配置不参与自动分配的IP地址（DNS服务器、WINS服务器、文件服务器）[SwitchA] dhcp server forbidden-ip 192.168.0.10[SwitchA] dhcp server forbidden-ip 192.168.0.20[SwitchA] dhcp server forbidden-ip 192.168.0.30# 配置VLAN接口1的IP地址为192.168.0.1/24[SwitchA] interface Vlan-interface 1[SwitchA-Vlan-interface1] ip address 192.168.0.1 24# 配置VLAN接口1工作在DHCP接口地址池模式[SwitchA-Vlan-interface1] dhcp select interface# 配置DHCP接口地址池中的静态绑定地址[SwitchA-Vlan-interface1] dhcp server static-bind ip-address 192.168.0.10 mac-address000D-88F7-0001# 配置DHCP接口地址池的地址池范围、DNS服务器地址、WINS服务器地址[SwitchA-Vlan-interface1] dhcp server expired day 10[SwitchA-Vlan-interface1] dhcp server dns-list 192.168.0.20[SwitchA-Vlan-interface1] dhcp server nbns-list 192.168.0.30[SwitchA-Vlan-interface1] quit1.2.5 完整配置#interface Vlan-interface1ip address 192.168.0.1 255.255.255.0dhcp select interfacedhcp server static-bind ip-address 192.168.1.10 mac-address 000d-88f7-0001dhcp server dns-list 192.168.0.20dhcp server nbns-list 192.168.0.30dhcp server expired day 10#dhcp server forbidden-ip 192.168.0.10dhcp server forbidden-ip 192.168.0.20dhcp server forbidden-ip 192.168.0.30#1.2.6 配置注意事项当DHCP服务器采用接口地址池模式分配地址时，在接口地址池中的地址分配完之后，将会从包含该接口地址池网段的全局地址池中挑选IP地址分配给客户端，从而导致获取到全局地址池地址的客户端与获取到接口地址池地址的客户端处在不同网段，无法正常进行通信。

H3C路由器简单配置流程H3C路由器简单配置流程一、前言H3C路由器是一款功能强大且易于配置的网络设备，本文将介绍H3C路由器的简单配置流程，帮助用户快速上手。

二、准备工作1·确认已获得H3C路由器的管理员权限。

2·准备一台连接H3C路由器的电脑。

3·获得H3C路由器的默认IP地质、用户名和密码。

4·确认所需配置信息，例如IP地质、子网掩码、网关等。

三、登录路由器1·打开电脑的浏览器，输入H3C路由器的默认IP地质。

2·输入管理员用户名和密码，登录。

四、基本配置1·“基本配置”，选择“系统配置”，进入系统配置界面。

2·在系统配置界面中，设置路由器的主机名和域名。

3·设置路由器的时钟。

4·设置路由器的管理IP地质、子网掩码和默认网关。

五、接口配置1·“接口配置”，选择“接口”。

2·选择需要配置的接口，“编辑”，进入接口配置界面。

3·在接口配置界面中，设置接口的IP地质、子网掩码、启动协议等。

4·根据需求设置其他接口配置，如VLAN、端口绑定等。

六、路由配置1·“路由配置”，选择“静态路由”。

2·“添加”，进入静态路由配置界面。

3·在静态路由配置界面中，设置目标网络、下一跳和出接口。

4·根据需求配置其他路由选项，如默认路由、策略路由等。

七、安全配置1·“安全配置”，选择“ACL”。

2·“添加”，进入ACL配置界面。

3·根据需求设置ACL规则，如允许或禁止特定IP地质或端口访问。

4·根据需求配置其他安全选项，如防火墙、VPN等。

八、保存配置1·在配置完成后，页面上的“保存”按钮，保存配置。

2·确认保存配置内容并重启路由器，使配置生效。

附件：本文档涉及附件，请参阅附件文件。

H3C配置经典全面教程(H3C路由器是一款功能强大且性能稳定的网络设备，经常被用作企业级网络中的核心设备。

本文将为您介绍H3C路由器的经典配置教程，帮助您更好地理解和使用这一设备。

1.连接到H3C路由器首先，您需要通过网线将电脑与H3C路由器连接起来。

确保网线连接正常，然后打开电脑上的终端仿真软件，如SecureCRT或PuTTY。

在软件中选择正确的串口号和波特率，点击连接按钮，即可与路由器建立连接。

2.进入路由器的命令行界面成功连接到路由器后，会出现一个登录提示符。

输入用户名和密码，按回车键确认。

默认情况下，H3C路由器的用户名和密码均为admin。

3.查看和修改路由器的基本配置在进入命令行界面后，可以输入一系列命令来查看和修改路由器的基本配置。

以下是一些常用的命令：- 查看路由器的配置信息：display current-configuration- 查看和修改路由器的主机名：display current-configuration ，include hostname / sysname [hostname]- 查看和配置路由器的IP地址：display current-configuration ，include interface [interface-name] / ip address [ip-address] [subnet-mask]- 查看和配置路由器的静态路由：display current-configuration ，include ip route-static [destination-network-address] [subnet-mask] [next-hop-ip-address]4.配置和管理VLANVLAN是虚拟局域网的缩写，用于将物理网络划分为逻辑上独立的多个虚拟网络。

以下是配置和管理VLAN的一些常用命令：- 创建VLAN：vlan [vlan-id]- 删除VLAN：undo vlan [vlan-id]- 查看VLAN信息：display vlan- 将端口加入VLAN：interface [interface-name] / port link-type access / port-link-type hybrid / port hybrid pvid vlan[vlan-id] / port hybrid untagged vlan [vlan-id]5.配置和管理静态路由静态路由是手动配置的路由项，用于指定数据包从一个网络到另一个网络的路径。

H3C MSR路由器双出口NAT服务器的典型配置一、需求：MSR的G0/0连接某学校内网,G5/0连接电信出口，G5/1连接教育网出口,路由配置：访问教育网地址通过G5/1出去，其余通过默认路由通过G5/0出去。

电信网络访问教育网地址都是通过电信和教育网的专用连接互通的，因此电信主机访问该校都是从G5/1进来，如果以教育网源地址（211.1.1.0/24）从G5/0访问电信网络,会被电信过滤。

该校内网服务器192。

168.34.55需要对外提供访问，其域名是test。

h3c。

,对应DNS解析结果是211。

1.1。

4。

先要求电信主机和校园网内部主机都可以通过域名或211。

1。

1。

4正常访问，且要求校园网内部可以通过NAT任意访问电信网络或教育网络.设备清单：MSR一台二、拓扑图：三、配置步骤：适用设备和版本：MSR系列、Version 5。

20，Release 1205P01后所有版本。

四、配置关键点:1) 此案例所实现之功能只在MSR上验证过，不同设备由于内部处理机制差异不能保证能够实现；2) 策略路由是保证内部服务器返回外网的流量从G5/1出去，如果不使用策略路由会按照普通路由转发从G5/0出去，这样转换后的源地址211。

1.1。

4会被电信给过滤掉,因此必须使用策略路由从G5/1出去;3）策略路由的拒绝节点的作用是只要匹配ACL就变成普通路由转发，而不被策略；4）在G0/0应用2个NAT的作用是使内网可以通过访问211.1。

1。

4访问内部服务器test。

cn，如果只使用NAT Outbound Static，那么内部主机192.168。

1。

199发送HTTP请求的源、目的地址对<192。

168。

1.199, 211.1。

1.4〉会变成〈192。

168.1。

199,192.168。

34.55>然后发送给内部服务器，那么内部服务器会把HTTP响应以源、目的地址对<192.168.34。
