离心泵轴向力的自动平衡法

离心泵轴向力计算式应用与平衡作者：于锡平来源：《科学与财富》2014年第02期摘要：离心泵在工作过程中，可靠运行的一个重要方面就是平衡部件（平衡盘或平衡鼓）和推力轴承的设计，一般在多级离心泵的叶轮上不考虑平衡轴向力的结构，因此，泵轴向力计算的准确程度影响到平衡部件、推力轴承的设计和使用寿命，本文经多年的设计实践，提出较理想的轴向力计算式，基本在设计卧式多级泵或立式多级泵的平衡盘或平衡鼓的部件时没有失误，可以借鉴。

关键词：离心泵；轴向力；计算式应用；平衡1. 轴向力产生的原因由于叶轮前后盖板因液体压力分布情况不同引起很大的轴向力，叶轮后盖板所受压强大于前盖板所受的压强，形成的压力差，方向自叶轮背面指向叶轮入口，这个力是泵轴向力的主要组成部分。

泵在正常运行时，叶轮吸入口的压力P1，叶轮背面的压力为P2，且P2>P1，因此沿着泵的轴向方向就会产生一个推力。

液体流经叶轮后，由于流动方向变化所产生的动压力F2，在多级离心泵中，流体通常由轴向流入叶轮，由径向流出，流动方向的变化是由于流体受到叶轮的作用力，因此流体也给叶轮一个大小相等、方向相反的反作用力。

扭曲叶片工作面和背面压力不同产生的轴向力。

对于立式泵，转子的重量也是轴向力的组成部分。

其它因素产生的轴向力。

2. 轴向力计算式探讨假定叶轮两侧间隙液体压力分布规律相同，则有轴向力F1=π/4（D21-dh2）ρg[HP-U22/8zg{1-（D21-d2h）/2D22}]，实际上，由于存在泄漏，轮盖两侧会有液体从外径处经轮盖密封流向吸入口，轮盘测则由于级间泄漏，有液体自高压级漏失到低压级，从叶轮内径处流向外经处，在轮盖测，液体做向心的径向流动，所以压力要减小，而在轮盘测，液体作离心的径向流动，所以，压力要增大，这样一来，轴向力F1的实际值比上式要大一些，所以，一般使用经验公式F1=（π/4）（D21-d2h）ρgkHi，其中，k为实验系数，与比转数有关，当nS=60-150时，k=0.6；当nS=150-250时，k=0.8；i为叶轮级数。

(1)平衡鼓法这是一种径向间隙液压平衡装置，它装在最后一级叶轮和平衡室之间，和泵轴一起旋转的称为平衡鼓轮，静止部分称为平衡鼓轮头。

用一根管线平衡室与泵进口连通，这样平衡室内的压力就等于进口连通管线中损失压力之和。

平衡鼓法平衡原理：平衡鼓轮前面是最后一级叶轮的后泵腔，其压力接近于泵的排出压力，因而平衡鼓两个端面之间有一个很大的压力差，能够把平衡鼓轮向后推，从而带动整个转子向后移动。

如果我们设法使这个推力和离心泵的轴向力相等，就能够达到平衡轴向力的目的。

(2)平衡盘法(下图)：平衡盘是一种轴向间隙液压平衡装置。

装在最后一级叶轮与平衡室之间，和轴一起转动的称为平衡盘，静止不动的称为平衡环(套)。

平衡原理：从叶轮出来的一部分液体经过平衡盘与平衡环之间的轴向间隙漏入平衡室，再用管路把平衡室与泵吸入口连通，这时平衡盘背面所受的压力是平衡室压力。

平衡盘正面最小直径上受到的压力是泵的吐出压力，而在周界上是平衡室压力。

只要选择好平衡盘的内、外直径尺寸，就可以使平衡盘正面与背面的压力差和泵的轴向力相等，从而达到平衡的目的。

平衡盘法假如泵的轴向力增加，这额外的压力就会把泵的转子推向吸入口侧，从而使平衡盘和平衡环之间的端面间隙减小。

此时通过这个间隙的漏失量将减少，平衡室压力下降，这时平衡盘前后的压力差增加，将转子向吐出口方向推，直到与轴向力平衡为止。

反之，如果泵的轴向力减小，就会造成平衡盘与平衡环之间的轴向间隙增大，漏失量增加，平衡压力增高，直到又获得新的平衡为止。

(3)平衡盘与平衡鼓组合法(下图)：平衡盘与平衡鼓组合实际上是一种径向、轴向液压平衡装置。

高压多级离心泵普遍采用此法，平衡效果好，组合法的平衡原理与上述两法相同。

平衡盘与平衡鼓组合法(4)叶轮对称布置平衡法：在多级水平中开式离心泵中通常采用叶轮对称布置平衡法来平衡轴向力，使成组叶轮的吸人口方向正好相反，从而起到平衡轴向力的作用。

在泵上也要安装止推轴承。

离心泵轴向力产生原因及平衡方法
离心泵轴向力是指泵转轴非对称运动时侧向受力产生的向力，主要有它的重力和压力及其流体动作、离心力及它所伴随的中间体及相关共振引起的振动负责。

离心泵的轴向力会引起机械设备的振动，受力部位的设计和动态特性容易导致系统发生故障，影响机械设备的安全运行。

要解决离心泵轴的力的问题，可以采取几种方法来平衡轴向力。

首先，应注重设备运行的稳定性和安全性，平衡轴向力的设计方法平衡前驱和滞后力已经成为离心泵轴向力平衡的主要方法。

使用特制的前驱和滞后比例和补偿调整环可以控制转子位移，使转子在设定点位置得到控制，这样可以最大限度地降低轴向力。

其次，采用改变泵头形状的方法平衡轴向力，不仅减小了轴向力，还提高了泵的效率。

再次，改变离心泵的安装方式和改变叶轮的支撑结构，也可以减小轴向力。

最后，应注意定期检查离心泵的中间体的物理和化学特性，防止出现可能引起振动的化学或物理性变化，同时增加阻尼器的频率也能减小轴向力产生的振动。

总之，要想有效地平衡离心泵轴向力，需要主要综合采取以上几种措施。

一方面，针对轴向力分析，检测设备的稳定性和安全性，利用特制的前驱和滞后力方法控制轴的位移；另一方面，要注重改变离心泵的安装方法和支撑形状，使泵头变化成矩形，以提高泵的效率。

还要定期检查离心泵中间体，并增加阻尼器的频率，控制泵轴的动态平衡。

离心泵构成的主要零部件1.叶轮叶轮是离心泵唯一直接对液体做功的部件，它直接将驱动机输人的机械能传给液体并转变为液体静压能和动能。

叶轮一般由轮毂、叶片、前盖板、后盖板等组成，如图6-6所示。

按结构型式叶轮可分为三种，如图6-7所示。

图6-6 离心泵叶轮构造图6-7 离心泵叶轮的型式1-轮毂；2-前盖板；3-后盖板；4-叶片(1)闭式叶轮闭式叶轮又分单吸式和双吸式两种，如图6-8所示为双吸式叶轮，叶轮的两侧均有盖板。

这种叶轮效率较高，适用于输送清洁液体，其中双吸式叶轮特别适合输送流量大的场合，采用双吸式叶轮的泵其抗汽蚀性能都比较好。

(2)开式叶轮叶轮两侧均没有盖板，这种叶轮效率低，适用于输送污水、含泥砂及纤维的液体。

图6-8 双吸叶轮(3)半开式叶轮叶轮只有后盖板，这种叶轮的效率比开式叶轮高，比闭式叶轮低，适用于输送黏稠及含有固体颗粒的液体。

离心泵叶片多为后弯式，其叶片数一般为6-12片，常见的为6-8片。

对输送含有杂质的开式叶轮，其叶片数一般为2-4片。

叶片的厚度为3-6mm。

2.轴与轴套离心泵转轴是一个传递动力的零件，它主要是把叶轮、轴套、平衡盘和半联轴器等部件连成转子。

轴套装在轴上，可防止泵轴磨损和腐蚀，延长泵轴的使用寿命。

双吸泵叶轮3.蜗壳蜗壳又称为泵壳，它是指叶轮出口到下一级叶轮人口或到泵的出口管之间的、截面积逐渐增大的螺旋形流道。

它使液体从叶轮流出后其流速平稳地降低，同时使大部分动能转变为静压能。

因其出口为扩散管状，所以还能把从叶轮流出来的液体收集起来送往排出管。

当蜗壳具有能量转换作用时，蜗壳内液体的压力是沿途增大的，这就会对叶轮产生一个径向的不平衡力。

为了消除此不平衡的径向力，对高扬程的泵常采用双蜗壳室，如图6-9所示，使用两段蜗壳以互相抵消对叶轮所产生的径向力。

图6-9 双蜗壳室4.导轮导轮又称导叶轮，它是一个固定不动的圆盘，位于叶轮的外缘、泵壳的内侧，正面有包在叶轮外缘的正向导叶，背面有将液体引向下一级叶轮人口的反向导叶，其结构如图6-10所示。

离心泵轴向力的产生及平衡措施许华峰【摘要】分析离心泵轴向力产生的原因,根据具体实际情况采用平衡措施,有效减少泵的故障,为装置平稳运行创造有利条件,同时也降低了维修成本.【期刊名称】《中国设备工程》【年(卷),期】2015(000)012【总页数】3页(P61-63)【关键词】轴向力;平衡措施;轴向力计算【作者】许华峰【作者单位】山东天弘化学有限公司,山东东营 257000【正文语种】中文【中图分类】TH311离心泵在运转时产生轴向力，流体作用在转子上的轴向力主要是由于其作用在叶轮两侧的压力分布不对称而引起的，此轴向力在工况稳定的情况下是一定值，即静态轴向力，设计时一般采用平衡装置将其平衡掉，剩余部分由止推轴承承担；而实际上，作用在止推轴承上的轴向力并不是固定不变的，运行工况、密封间隙、制造及装配误差等因素均会引起轴向力的变化，轴向力的变化部分称之为动态轴向力，而它是平衡装置无法平衡的。

加上各种轴向力计算公式理论上都存在着误差，静态轴向力的平衡也是不准确的。

这两方面是引起泵本身及电动机损坏的主要原因，极易造成作用在止推轴承上的轴向力过大或过小，轴向力过大则造成烧瓦、断轴、密封隔板的损坏或增大止推轴承的摩擦，主轴、叶轮向进口方向移动致使叶轮与泵壳发生摩擦，电动机负载加大；如果轴向力过小，则会引起转子的前后窜动。

1.轴向力的产生在离心泵中液体是在低压力P1下进入叶轮，而在高压力P2下流出叶轮。

由于出口压力大于进口压力及叶轮前后盖板的不对称，使得叶轮两侧所受的液体压力不相等，因而产生了轴向推力，如图1所示。

从图1可以看出，作用在叶轮右边的压力为:P右=πr22P2;作用在叶轮左边的压力为：P左=πr12P1+π（r22-r12）P2。

式中r1、r2为叶轮的内、外圆半径，ΔP=P右+P左=πr12（P1-P2）。

因P2＞P1，故ΔP是正值。

因此当离心泵运转时总有一个沿轴并指向吸入口的力作用在转子上。

叶轮入口部位是低压，而出口及叶轮背部是高压，在叶轮的前轮盖和后轮盖之间形成压差，这个压差就形成了轴向力。

离心泵轴向力分析和平衡方法探讨曹昆朋摘要：在离心泵工作的过程中，转子会受到一个轴向推力，其和轴心线相互平行。

如果该力得不到有效的控制，在其作用下转子可能会出现一种轴向窜动的情况，这时就会引发转动部件以及固定部件之间直接接触，当这种情况发生就会引发泵零部件非正常运行。

对离心泵的轴向力产生和平衡方法作了详细的叙述，希望可以起到一定的作用。

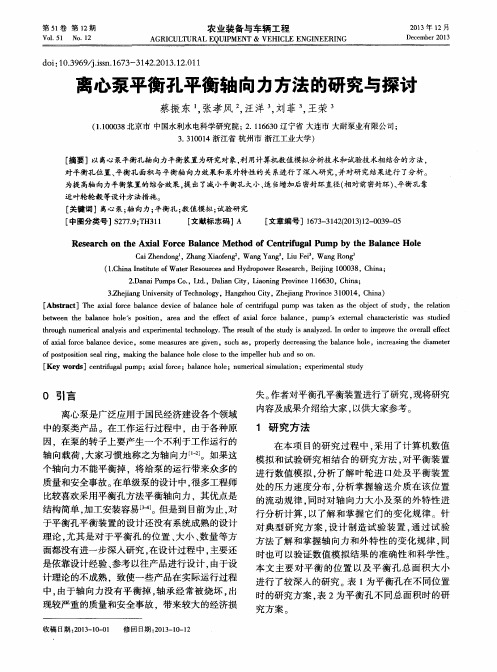

关键词：离心泵；轴向力分析；平衡方法前言：高速离心泵的轴向力平衡方法有平衡孔、平衡管、背叶片、平衡鼓及平衡盘等方式。

背叶片通过降低叶轮盘侧流体压力，从而来减少叶轮盘侧的方向指向进口的轴向力，但会增加轴功，致使效率降低，不是高速泵轴向力平衡的首选方法。

叶轮对称分布是多级高速泵较有效的轴向力平衡方法，但结构较复杂，因此也不是理想的轴向力平衡方法。

在本文中对平衡方法进行了相关的探讨。

1.离心泵工作原理及基本性能1.1工作原理离心泵起到主要作用的是叶轮，液体能量主要是依靠叶轮旋转来获得的，其减速液体动能在蜗壳中被收集起来，将液体所具有的动能转变成压力能，而起到压送液体的作用。

当离心泵内充满液体的情况下，叶轮旋转产生离心力，在离心力作用下叶道内部的液体借助于叶片的作用甩向外围流进泵壳，通过排出管排出；另外液体还会受到离心力的作用从中心高速向四周流动，于是叶轮的中心部位压力降低，形成真空状态，且低于大气压力；因此，液体在这个压力差的作用下，由吸液池进入泵内，使离心泵能连续不断地进而进行一系列液体的吸入和流出。

1.2离心泵基本性能（1）离心泵的特点是具有大流量，而且相对稳定，但是需要注意的是可能会随着扬程发生变化。

（2）扬程在这一原理中的主要作用就是决定了离心泵当中的叶轮外径，以及叶轮自身的转速大小。

（3）扬程不仅仅与叶轮的外径与转速有关系，还与轴功率与流量之间存在一种对应关系。

（4）离心泵的吸入高度通常比较小，在实际操作当中可能会出现汽蚀现象。

（5）具有很高的转速，而且如果相对流量比较低，那么就会降低效率，如果相对流量比较高，效率也就会提高。
