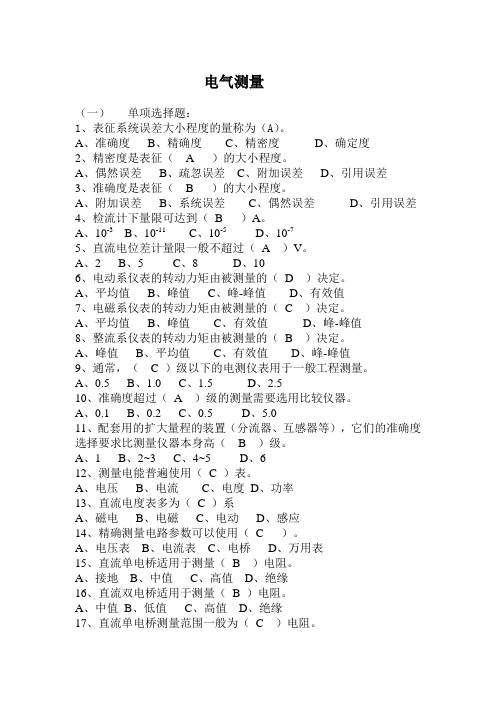

电气测量(一)单项选择题:1、表征系统误差大小程度的量称为(A)。
A、准确度B、精确度C、精密度D、确定度2、精密度是表征( A )的大小程度。
A、偶然误差B、疏忽误差C、附加误差D、引用误差3、准确度是表征( B )的大小程度。
A、附加误差B、系统误差C、偶然误差D、引用误差4、检流计下量限可达到(B )A。
A、10-3B、10-11C、10-5D、10-75、直流电位差计量限一般不超过(A )V。
A、2B、5C、8D、106、电动系仪表的转动力矩由被测量的(D )决定。
A、平均值B、峰值C、峰-峰值D、有效值7、电磁系仪表的转动力矩由被测量的(C )决定。
A、平均值B、峰值C、有效值D、峰-峰值8、整流系仪表的转动力矩由被测量的(B )决定。
A、峰值B、平均值C、有效值D、峰-峰值9、通常,( C )级以下的电测仪表用于一般工程测量。
A、0.5B、1.0C、1.5D、2.510、准确度超过(A )级的测量需要选用比较仪器。
A、0.1B、0.2C、0.5D、5.011、配套用的扩大量程的装置(分流器、互感器等),它们的准确度选择要求比测量仪器本身高( B )级。
A、1B、2~3C、4~5D、612、测量电能普遍使用(C )表。
A、电压B、电流C、电度D、功率13、直流电度表多为(C )系A、磁电B、电磁C、电动D、感应14、精确测量电路参数可以使用(C )。
A、电压表B、电流表C、电桥D、万用表15、直流单电桥适用于测量(B )电阻。
A、接地B、中值C、高值D、绝缘16、直流双电桥适用于测量(B )电阻。
A、中值B、低值C、高值D、绝缘17、直流单电桥测量范围一般为(C )电阻。
A、1~103B、10~104C、10~106D、10-4~1018、直流双电桥测量范围一般为(D )电阻。
A、10-3~103B、10-5~103C、10-6~1D、10-6~10219、使用单电桥测量电阻时,当被测电阻小于(C )Ω时,引线电阻、与电桥连接处的接触电阻就不能忽略。
《电⽓测量第版》习题答案PDF《电?⽓测量》五版习题参考答案(说明)以下答案并不是标准答案,因为有的题??⽬可能有多解,任何?⼀种解法都不能称为标准解法。
其次,计算中在遇到多位数时,允许取近似的有效数,有效数可以取三位。
有的时候也可以取四位或两位,这在?⼯程计算中都是允许的。
所以下?⾯答案中取近似值的?⽅法,也不是标准?⽅法,所有答案都仅供参考。
第?⼀章1.?⽤电压表测量实际值为220V的电压,若测量中该表最?⼤可能有±5%相对误差,则可能出现的读数最?⼤值为多?⼤。
若测出值为230V,则该读数的相对误差和绝对误差为多?⼤。
解:可能出现的读数最?⼤值为220+220×V若测出值为230V,则该读数的绝对误差为=230-220=10V相对误差为×100%×100%=4.5%2.?⽤量程为10A的电流表,测量实际值为8A的电流,若读数为8.1A,求测量的绝对误差和相对误差。
若所求得的绝对误差被视为最?⼤绝对误差,问该电流表的准确度等级可定为哪?⼀级?解:该读数的绝对误差为=8.1-8=0.1A该表的最?⼤引?⽤误差为×100%=×100%=1.25%按表1-1该电流表的准确度等级可定为1.5级3.?⽤准确度为1级、量程为300V的电压表测量某电压,若读数为300V,则该读数可能的相对误差和绝对误差有多?⼤,若读数为200V,则该读数可能的相对误差和绝对误差有多?⼤。
解:准确度1级、量程为300V的电压表,最?⼤绝对误差为若读数为300V,则该读数可能的最?⼤绝对误差为,相对误差为=读数为200V时,则该读数可能的最?⼤绝对误差仍为,此时的相对误差为=4.欲测?⼀250V的电压,要求测量的相对误差不要超过±0.5%,如果选?⽤量程为250V的电压表,那么应选其准确度等级为哪?⼀级?如果选?⽤量程为300V和500V的电压表,则其准确度等级?⼜应选?⽤哪?⼀级?解:如果选?⽤量程为250V的电压表,可选准确度为0.5级的电压表,其最?⼤绝对误差为在测量250V时相对误差不会超过±0.5%。
电气测量习题与思考题(二)一、测量的基本知识1-1 仪表的准确度等级越高,测量结果的相对误差越小,这种说法对吗?为什么? 1-2 选择仪表时,主要应考虑哪些因素?1-3 用内阻为5k Ω的直流电压表测量某直流电源的输出电压时,读数为100V ,若改用内阻为100k Ω的直流电压表测量时,读数为109V ,问该直流电源的电动势是多少? 1-4 检定一只1.0级、量程250mA 的电流表时,发现在100mA 处的绝对误差最大,此处的绝对误差为-3mA 。
问该电流表是否合格?1-5 量程10V 的电压表原来的准确度等级为0.5级,在检定时得到的数据见表1-1,试判断该表现在的准确度等级。
表1-1 题1-5表1-6 根据Rt I P 2=,间接测量某电阻R 在时间t 内消耗的能量。
已知电流的误差为±0.2%,电阻的误差为±0.5%,时间的误差为±0.1%,估计测量结果可能出现的最大误差。
1-7 若电阻1R 的误差为1γ,电阻2R 的误差为2γ,两个电阻串联后的等值电阻为'R ;两个电阻并联后的等值电阻为''R ,分别求'R 和''R 的误差。
1-8 如图1-1电路,用量程1A 的电流表测量2R 支路的电流,要求由电流表内阻对测量结果引起的误差不超过±0.6%。
已知:12312V,3k ,6k U R R R ==Ω==Ω。
问:要求电流表内阻应小于多少欧?1-9 如图1-2电路,用量程10V 的电压表测量2R 两端的电压,要求由电压表内阻对测量结果引起的误差不超过±0.2%。
已知:1212V,1k ,2k U R R ==Ω=Ω。
问:要求电压表内阻应大于多少欧?1-10 如图1-3电路,用直接测量1I 和2I 的方法间接测量3I 。
已知电流表A 1和电流表A 2均为10A ﹑1.0级;当A 1偏转标尺的六分之一,A 2偏转标尺的四分之一时,求测量结果的最大误差,并说明这种方法是否可取。
第八章变电所二次回路和自动装置8-1 变电所二次回路按功能分为哪几部分各部分的作用是什么答:变电所二次回路按功能分为断路器控制回路、信号回路、保护回路、监测回路、自动控制回路及操作电源回路等。
①断路器控制回路的主要功能是对断路器进行通、断操作,当线路发生短路故障时,相应继电保护动作,接通断路器控制回路中的跳闸回路,使断路器跳闸,起动信号回路发出声响和灯光信号。
②信号回路是用来指示一次电路设备运行状态的二次回路。
信号按用途分,有断路器位置信号、事故信号和预告信号。
③保护回路是用来对变电所设备进行保护。
④监视和测量回路是用来对变电所各线路进行监视和测量,以满足电气设备安全运行的需要。
⑤自动控制回路是用来实现自动重合闸和备用电源自动投入。
⑥操作电源回路是用来提供断路器控制回路、信号回路、保护回路、监测回路、自动控制回路等所需的电源。
8-2 二次回路图主要有哪些内容各有何特点答:二次回路图主要有二次回路原理图、二次回路展开图、二次回路安装接线图。
①二次回路原理图主要是用来表示继电保护、断路器控制、信号等回路的工作原理,在该图中一、二次回路画在一起,继电器线圈和其触点画在一起,有利于叙述工作原理,但由于导线交叉太多,它的应用受到一定的限制。
②二次回路展开图将二次回路中的交流回路与直流回路分开来画。
交流回路又分为电流回路和电压回路,直流回路又有直流操作回路与信号回路,在展开图中继电器线圈和触点分别画在相应的回路,用规定的图形和文字符号表示。
③二次回路安装接线图画出了二次回路中各设备的安装位置及控制电缆和二次回路的连接方式,是现场施工安装、维护必不可少的图纸。
8-3 操作电源有哪几种,直流操作电源又有哪几种各有何特点答:二次回路的操作电源主要有直流操作电源和交流操作电源两类,直流操作电源有蓄电池和硅整流直流电源两种。
蓄电池主要有铅酸蓄电池和镉镍蓄电池两种。
①铅酸蓄电池具有一定危险性和污染性,需要专门的蓄电池室放置,投资大。
电气测量技术单选题100道及答案1. 电气测量的主要对象不包括()A. 电流B. 磁场强度C. 电功率D. 声音答案:D2. 测量直流电流时,通常采用()A. 电磁式电流表B. 磁电式电流表C. 电动式电流表D. 感应式电流表答案:B3. 磁电系仪表的特点是()A. 准确度高B. 灵敏度低C. 过载能力强D. 刻度不均匀答案:A4. 测量交流电压时,常用的仪表是()A. 磁电系电压表B. 电磁系电压表C. 电动系电压表D. 以上均可答案:C5. 电动系仪表的刻度特性()A. 均匀B. 不均匀C. 前密后疏D. 前疏后密答案:A6. 万用表测量电阻时,指针偏转在()范围,测量结果较准确。
A. 接近满刻度B. 接近零刻度C. 中心刻度附近D. 任意位置答案:C7. 功率表的读数是()A. 电压与电流的乘积B. 电压、电流和功率因数的乘积C. 电压与电流有效值的乘积D. 电压、电流有效值和功率因数的乘积答案:D8. 测量精度最高的电桥是()A. 直流单臂电桥B. 直流双臂电桥C. 交流电桥D. 以上都一样答案:B9. 示波器主要用于观测()A. 电压的瞬时值B. 电流的瞬时值C. 电阻的阻值D. 电容的容量答案:A10. 用示波器测量交流电压的峰值时,应将Y 轴灵敏度旋钮置于()A. 最大B. 最小C. 适中D. 任意位置答案:A11. 数字式万用表测量电压时,其测量值为()A. 最大值B. 有效值C. 平均值D. 瞬时值答案:B12. 互感器的作用不包括()A. 扩大测量范围B. 使测量仪表标准化C. 隔离高电压D. 提高测量精度答案:D13. 电流互感器二次侧严禁()A. 开路B. 短路C. 接地D. 接电阻答案:A14. 电压互感器二次侧严禁()A. 开路B. 短路C. 接地D. 接电容答案:B15. 兆欧表主要用于测量()A. 电阻B. 电容C. 电感D. 绝缘电阻答案:D16. 测量接地电阻通常使用()A. 兆欧表B. 接地电阻测试仪C. 万用表D. 钳形电流表答案:B17. 电能表的作用是测量()A. 电功率B. 电能C. 电压D. 电流答案:B18. 感应式电能表属于()仪表。
1-1、测量的定义是什么?测量结果表示包含哪些内容?答:通过使用一个经过标准单位标定的仪器或设备,或者通过与一个已知规模大小的物体相比较来确定大小、数量或程度。
测量的具体方法是由被测量的参数类型、量值的大小、所要求的测量准确度、测量速度的快慢、进行测量所需要的条件以及其他一系列因素决定的。
每个物理量都可以用具有不同特点的多种方法进行测量。
1-3、直接测量方法和间接测量方法有何不同?直接测量:被测量可以通过测量仪表给出的测量示值直接得到;间接测量:被测量与可测量之间存在已知的某种确定数学关系通过计算得到。
1-4、什么是测量系统的静态特性?表征测量系统静态特性的主要指标有哪些?它们是如何定义的? 答:传感器的静态特性是指被测量的值处于稳定状态时传感器的输出与输入之间的关系,指标:灵敏度、线性度、迟滞、重复性等。
1-5、什么是测量系统的动态特性?表征测量系统动态特性的主要指标有哪些?它们是如何定义的? 答: 动态特性反映的是测量系统对变化输入信号的快速响应的能力, 如可以用响应时间, 上升时间等来定量描述. 2-1、测量误差分哪几类?它们各有什么特点?答:可分为随机误差、系统误差和粗大误差3类。
(1)随机误差是在一定测量条件下多次测量同一量值时,其绝对值和符号(即正与负),以不可预定的方式变化着的误差。
随机误差的特点是具有随机性。
在大多数情况下随机误差是符合正态分布规律的。
为了减小随机误差的影响,通常采取多次测量然后取算术平均值的方法。
(2)系统误差是在测量过程中多次测量同一量值时,所产生的误差大小和符号固定不变或按一定规律变化的误差。
系统误差的特点是误差恒定或遵循一定的规律变化。
在实际测量过程中,测量者都应想方设法避免产生系统误差,如果难以避免,应设法加以消除或尽可能使其减小。
(3)粗大误差是在测是过程中出现的超出规定条件的预期误差。
粗大误差的特点是误差数值较大,测量结果明显不准。
在测量过程中是不允许产生粗大误差的,若发现有粗大误差则应按图样尺寸要求报废。
《电气测量》习题与思考题1、磁电系测量机构为什么不能用于交流量的测量?它的基本测量量是什么?将它接入正弦交流电路会有什么现象和后果?2、磁电系测量机构有哪些主要技术特性。
3、为什么磁电系多量程电流表采用闭式分流而不用开式分流?4、有一个磁电系表头,内阻为150Ω,额定电压降为45mV。
现用它制成150mA的电流表,求分流器的阻值。
若用它制成15V的电压表,求附加电阻的阻值。
5、某多量限磁电系电流表的分流电路如题5图所示。
已知150mA档时的总分流电阻为4Ω,15mA档时表头支路的总电阻为5960Ω。
问表头的满偏电流是多少?量限为15mA时的总分流电阻是多少?150mA15mA某多量程电压表的表盘上标有“20kΩ/V”字样,它表示什么?为什么电磁系仪表既适用于直流电路,又适用于交流电路?6、电磁系电流表采用什么方式改变量程?电磁系电压表采用什么方式改变量程?7、有三块电压表,量程和准确度等级分别为:500V,0.2级;200V,0.5级;50V,1.0级。
分别测量50V的电压,求每块表测量的绝对误差、相对误差。
10、正弦电压u i=220sinωt V, 经半波整流后,分别用磁电系电压表和电磁系电压表测量输出电压,问两表的读数分别为多少?11、正弦电压源u i=100sin(314t)V与35V直流电压源串联,分别用磁电系、电磁系和电动系电压表测量总电压,问仪表的指示值各是多少?12、使用电动系功率表时接线方式有哪几种选择?选择量程应遵守什么原则?如何防止电动系功率表过载?13、为什么电动系电压表、电流表的刻度不均匀,而电动系功率表的刻度是均匀的?电动系测量机构怎么能测量有功功率?14、为什么功率表会有反转现象?反转时怎么办?15、电动系测量机构的定圈的电流为A)(t1sin.0-30=ω,仪表指针偏转50格。
若定圈电流i2︒t=ω,动圈电流为A)(30+i1︒8sin为Aω,则指针偏转多少格?2sin.0︒+(()t5sinω,动圈电流为A)45t16、有一电炉铭牌标明其功率P=1kW、U=220V,要用功率表测量它的功率,若功率表的量程为2.5A/5A、150V/300V,问测量时选用什么量程比较合适。
《电气测试技术》课程习题第1章到第5章习题一、填空题1、测试技术包括测量和试验两方面.凡需要考察事物的状态、变化和特征等,并要对它进行定量的描述时,都离不开测试工作。
2、按是否直接测定被测量的原则分类,测试方法分直接测量法和间接测量法。
3、按测量时是否与被测对象接触的原则分类,测试方法分接触式测量法和非接触式测量法。
4、按测量时是否随时间的原则分类,测试方法分静态测量法和动态测量法。
5、测量误差一般按其性质分类分为系统误差、随机误差和粗大误差。
6、传感器是测试系统的第一环节,将被测系统或测试过程中需要观测的信息转化为人们熟悉的各种信号。
7、传感器的基本功能是检测信号和信号转换。
8、传感器的组成按定义一般由敏感元件、变换元件、信号调理电路三部分组成。
9、传感器按信号变换特征分类;可分为结构型传感器和物理型传感器。
10、结构型传感器是依据传感器的结构参数变化而实现信号变换的。
11、物理型传感器在实现变换过程中传感器的结构参数基本不变,而仅依靠传感器中原件内部的物理和化学性质变化实现传感器功能。
12、按测量原理分类一般包括电阻式、电感式和电容式三种基本形式,以及由此而派生出来的其他形式传感器。
13、按传感器的能量转换情况分类可分为能量控制型和能量转换型传感器。
14、传感器所能测量的最大被测量的数值称为测量上限,最小的被测量值称为测量下限,用它们来表示测量区间称测量范围。
15、在采用直线拟合线性化时输出输入的校正曲线与其拟合直线之间的最大偏差称为非线性误差或线性度,常用相对误差表示。
16、传感器输出的变化量ΔY与引起此变化量X之比称为静态灵敏度(或简答什么是灵敏度)17、静态误差(精度)是指传感器在其全量程内任一点的输出值与理论输出值的偏差程度。
18、传感器的动态特性是指传感器对随时间变化的输入量的响应特性。
19、引用误差是指测量的绝对误差与仪器的满量程之比。
20、传感器的标定是指在明确传感器的输出与输入关系的前提下,利用某种标准器具对传感器进行标度。
电气测量习题与思考题(二)一、测量的基本知识1-1 仪表的准确度等级越高,测量结果的相对误差越小,这种说法对吗?为什么? 1-2 选择仪表时,主要应考虑哪些因素?1-3 用内阻为5k Ω的直流电压表测量某直流电源的输出电压时,读数为100V ,若改用内阻为100k Ω的直流电压表测量时,读数为109V ,问该直流电源的电动势是多少? 1-4 检定一只1.0级、量程250mA 的电流表时,发现在100mA 处的绝对误差最大,此处的绝对误差为-3mA 。
问该电流表是否合格?1-5 量程10V 的电压表原来的准确度等级为0.5级,在检定时得到的数据见表1-1,试判断该表现在的准确度等级。
表1-1 题1-5表1-6 根据Rt I P 2=,间接测量某电阻R 在时间t 内消耗的能量。
已知电流的误差为±0.2%,电阻的误差为±0.5%,时间的误差为±0.1%,估计测量结果可能出现的最大误差。
1-7 若电阻1R 的误差为1γ,电阻2R 的误差为2γ,两个电阻串联后的等值电阻为'R ;两个电阻并联后的等值电阻为''R ,分别求'R 和''R 的误差。
1-8 如图1-1电路,用量程1A 的电流表测量2R 支路的电流,要求由电流表内阻对测量结果引起的误差不超过±0.6%。
已知:12312V,3k ,6k U R R R ==Ω==Ω。
问:要求电流表内阻应小于多少欧?1-9 如图1-2电路,用量程10V 的电压表测量2R 两端的电压,要求由电压表内阻对测量结果引起的误差不超过±0.2%。
已知:1212V,1k ,2k U R R ==Ω=Ω。
问:要求电压表内阻应大于多少欧?1-10 如图1-3电路,用直接测量1I 和2I 的方法间接测量3I 。
已知电流表A 1和电流表A 2均为10A ﹑1.0级;当A 1偏转标尺的六分之一,A 2偏转标尺的四分之一时,求测量结果的最大误差,并说明这种方法是否可取。
1图1-1 题1-8图图1-3 题1-10图Ω图1-2 题1-9图R1-11 若测量图1-4中8k Ω电阻两端的电压,从下列仪表中选那一个更合适?说明理由并计算测量结果可能的误差范围。
(1)0.2级,量程10V ,内阻1k Ω/V ; (2)0.5级,量程10V ,内阻10k Ω/V ; (3)2.5级,量程30V ,内阻10k Ω/V 。
1-12 用电压表对某电压进行10次测量,测得结果为:201.2,201.7,201.3,201.0,201.5, 201.3,201.2,201.4,201.3,201.1。
(1)求测量结果的最佳值; (2)求均方根误差。
二、直流电压和电流2-1 图2-1是一个磁电系多量程电流表的电路,已知:量程为150mA 时,总分流电阻为4Ω,量程为15mA 时,表头支路的总电阻为5960Ω。
求表头灵敏度g ?I =2-2 某磁电系表头灵敏度为100μA ,表头内阻为1750Ω,用该表头改装成如图2-2电路所示的三量程电压表,要求电压灵敏度为2k /V Ω,求0R 、1R 、2R 和3R 。
2-3量程为5mA 的磁电系电流表,表头灵敏度为100μA ,表头内阻为1800Ω,分流电阻为S R ,该表与一标准表串联同时测量某一电流时,读数为3.5mA ,标准表读数为4.1mA ,求:(1)S R 的实际值;(2)S R 的正确值。
2-4 用量程5A 、内阻0.1Ω和量程10A 、内阻0.2Ω的两只电流表并联,作为一只电流表使用时,能测量的最大电流是多少?2-5 用内阻18k Ω、量程150V 和内阻30k Ω、量程300V 的两只磁电系电压表串联,作为一只电压表使用,能测量的最大电压是多少?如果要求两电压表串联能测量450V 的电压,应采取什么办法?2-6 如图2-3电路,磁电系电流表的表头内阻为500Ω、表头灵敏度为50μA ,S R 为标准电阻箱。
当S R =∞时,电流表指示达到满偏,调节S R 使电流表指示为满偏的三分之二时,标准电阻箱的示值等于电流表的内阻A R ,求A ?R =图2-1 题2-1图10V50V250V图2-2 题2-2图U 图2-3 题2-6图U 图2-4 题2-7图2-7 如图2-4电路,S R 为标准电阻箱,当S 0R =时,磁电系电压表指示达到满偏,调节S R 使电压表指示达到半偏时,标准电阻箱的示值等于电压表的内阻V R ,若调节S R 使电压表指示为满偏的四分之三,V R 等于S R 的多少倍。
2-8 用内阻0.3Ω的磁电系电流表测量直流电路某支路的电流时,读数为8mA ,当在该支路串联一个1Ω的电阻时,电流表读数为7.2mA ,问该支路原来实际的电流是多少?2-9 如图2-5电路,已知电压表量程为10V 、内阻为5000Ω,125R =Ω,23000R =Ω。
调节电源电压使电压表读数达到满量程,然后移去电压表,此时,2R 两端的电压是多少? 2-10 如图2-6电路,300R =Ω,140R =Ω,2115R =Ω,电流表量程为10A 、内阻为5Ω,调节电源电压使电流表读数达到满量程,然后将电流表短路,此时,通过2R 的电流是多少?2-11 用1.0级、量程3V 的磁电系电压表测量2-7中A 点和B 点对地的电压,测量结果分别为A 2.54V U =,B 2.38V U =。
若根据A U 和B U 的测量结果求2R 两端的电压,其误差是多少?由此可得出什么结论?2-12 用0.5级、量程250mA 、内阻1Ω的电流表测量图2-8电路中的电流I ,求: (1)电流表内阻引起的误差是多少? (2)电流表的基本误差是多少? (3)测量结果的总误差是多少?2-13 用g 100μA I =的磁电系表头构成1.0级、量程150V/300V/450V 的电压表。
用该电压表的三个量程分别测量100V 的电压,测量结果的误差各是多少?如果表头没有分流电阻,该电压表三个量程的内阻各是多少?2-14 在直流电位差计中,使用标准电池的目的是什么?2-15 若测量电动势为E 、内阻为0R 的干电池的端电压,用直流电位差计测量的结果是多少?用内阻为V R 的磁电系电压表测量的结果是多少?由电压表内阻引起的误差是多少?R2图2-5 题2-9图2图2-6 题2-10图Ω图2-8 题2-12图RRR 4图2-7 题2-11图三、交流电压和电流3-1 用全波整流式和半波整流式电压表分别测量5V 直流电压,求两表的读数。
3-2用磁电系和电磁系电压表分别测量3V u t t ωω=+的电压,求各表的读数。
3-3 电磁系电流表和电动系电流表一般采用什么方法改变量程,为什么不采用在测量机构并联电阻的方法?3-4 用磁电系电压表测量如图3-1所示的电压u ,读数为多少?,若改用电动系电压测量,读数是多少?3-5 用磁电系、全波整流式和电磁系分别测量如图3-2所示的电压,求各表的读数。
3-6 若测量频率为2kHz 非正弦电压的有效值,用全波整流式电压表测量时读数为7.5V ,用电动系电压表测量时读数为7.8V 。
问:(1)哪一个读数正确;(2)该电压的波形因数是多少?3-7 用半波整流式电压表分别测量如图3-3所示的三个电压,(a)为正弦波;(b)为正方波;(c)为正三角波,读数均为222V ,求图中所示的1m U 、2m U 和3m U 。
3-8 整流式电压表是由磁电系电压表和整流电路构成的,如果把一个正弦电压经全波整流后再用磁电系电压表测量,其测量结果与直接用全波整流式电压表测量的结果是否相同,为什么?3-9 图3-4是被测电压u 的波形。
问: (1)u 的平均值是多少?应采用哪种仪表测量; (2)u正半周期的平均值是多少?应采用哪种仪表测量;t (ms )图3-2 题3-5图图3-1 题3-4图(a) (b) (c)图3-3 题3-7图(a) 正弦波;(b) 正方波;(c) 正三角波tt (ms )图3-4 题3-9图(3)u 的有效值是多少?应采用哪种仪表测量。
3-10用磁电系、电磁系和电动系电压表分别测量电压30πV u t =+,求各表的读数。
四、功率4-1 将电压311sin(45)50sin 2V u t t ωω=-︒-加于电动系功率表的电压线圈,同时将电流12sin A i t ω=+通入功率表的电流线圈,求功率表的读数。
4-2 用功率表测量功率时,为什么还要使用电压表和电流表?4-3 某感性负载的功率为800W ,负载的功率因数为0.6,加电源电压220V ,如果用一只5A /10A 、150V/250V/500V 、满偏100格的功率表测量负载的功率,怎样选择电压量程和电流量程?用你选择的量程测量时,指针偏转多少格?4-4 用两表法测量三相有功功率时,如果出现功率表指针反偏的现象,应采用什么办法进行测量?4-5 用两表法测量三相有功功率时,如果三相负载对称,两表读数一定相等。
这种说法对吗?为什么?4-6 如图4-1所示电路,如果把电动系功率表的电流线圈接在1Z 与a 之间,电压线圈接在c 与b 之间,功率表的读数表示什么意义?4-7图4-2是测量单相功率的全部设备,已知负载Z 的功率为200W ,功率因数为0.5。
不移动设备位置,完成正确接线。
4图4-1 题4-6图.图4-2 题4-7图4-8如图4-3电路,已知:AB BC CA U U U ===,三相负载为星形接法且A B C Z Z Z R ===。
采用450V/1A 满偏150格的功率表,指针偏转110格,求C 相的电流是多少?4-9 如图4-4电路,已知:AB BC CA 200V U U U ===,功率表读数为1.5W ,求?R = 4-10 图4-5是两表法测量三相功率的电路,已知三相负载A B C 2Z Z Z j ==+Ω, 电源电压AB BC CA 380V U U U ===。
(1)求W 1和W 2的读数; (2)求三相总有功功率; (3)求三相总无功功率。
4-11 将电动系功率表电压线圈中的大电阻换成小电容,再把电流线圈调换方向,如图4-6电路,就变成了单相无功功率表。
试说明该表的工作原理,推出无功功率的表达式,并说明该表的特点。
4-12 在图题4-5电路中,若三相负载对称,且负载的功率因数角为ϕ。
(1)当W 1>0,W 2>0时,ϕ是多少? (2)当W 1>0,W 2=0时,ϕ是多少? (3)当W 1>0,W 2<0时,ϕ是多少?4-13 用图题4-5电路测量三相对称负载的有功功率,若W 1读数为1P ,W 2读数为2P ,求证:负载的功率因数为22122121)(3)(cos P P P P P P -+++=ϕ4-14 用一表法测量三相对称负载的无功功率,已知:负载为三角形联接,100Z =Ω,电源线电压为220V ,功率表的电压量程250V/500V ,电流量程2.5A/5A ,满偏150格。
