电工及电气测量技术习题答案1

电工基础习题册标准答案（第二版）全国中等职业技术（电子类）专业通用教材这是我今年教的课程所做的答案只作为参考第一章电路的基本概念和基本定律§1-1电路的基本概念%1.填空题1.电路就是电流所流的路径。

电路通常是山电源、负载、开关和导线组成O2.电源是电路中提供电能的装置,其作用是将其他形式的能卷转换成电能°3.负载也称用电器，是电路中取用电能的电气器件或设备,其作用是把电能转换成其他形式的能量：。

4.开关是一控制和保护电路的电器,其作用是一接通和断开电路。

5.导线是连接电源和负载的导体,起作用是输送和分配电能。

6.根据电流流通的路径，电路可分为内电路和夕卜电路,其中内电路电流山电源的负极流向正极，夕卜电路电流由电源的正极流向负极。

%1.判断并改错1、全电路就是指电源以外的所有部分。

（X ）2、电流都是从电源的正极流向电源的负极。

（X ）3、电路图是采用国际GB所规定的图形符号和文字符号画出的、表示电路实际连接情况的电路模型。

（V ）三、画出以下电气器件的图形符号1、电池2、电压表3、电流表4、开关5、接地6、电灯§ 1—2电路中的基本物理量一、填空题1.电路的作用一是实现电能的传输、分配和转换；二是传递和处理信息。

2.电荷的定向运动称为电流。

电流的方向规定为止电荷定向运动的方向。

在金属导体中电流的方向与电子的运动方向相反。

3.电流的方向与参考方向向同时,电流为正值；电流的方向一•参考方向向反时,电流为负值。

4.物体中形成电流的内因是：物体内部要有自山电荷；外因是：有电场作用于物体, 两者缺一不可。

5.电压是衡量电场做功本领大小的物理量,其定义是电场力把氓位止电荷从电场中的一点移动到另一点所做的功，叫做这两个之间的电压。

6.电路中某点的电位就是该点到参考点之间的电压。

参考点的电位规定为丢，低于参考点的电位为负值，高于参考的电位为正值。

7.电压的方向规定为山高电位指向低。

电工考试题及答案大全第一章电工基本知识1. 以下哪种状况可能导致电气事故的发生？答案：A. 电路短路 B. 电源过载 C. 电线老化 D. 电路漏电2. 电流的单位是什么？答案：安培（A）3. 电阻的单位是什么？答案：欧姆（Ω）4. 请下面选择正确的说法：答案：A. 串联电路中，总电压等于各个电阻上的电压之和5. 请问交流电和直流电有何不同？答案：交流电是指电流方向和大小随时间变化的电流。

直流电是指电流方向和大小不随时间变化的电流。

第二章电路计算1. 一个电路由三个电阻组成，分别为10Ω、20Ω和30Ω。

这个电路的总电阻是多少？答案：60Ω2. 如果电路的总电压为120V，总电阻为40Ω，请问电流的大小是多少？答案：3A3. 请问以下哪个计算公式用于计算电力？答案：功率 = 电流 ×电压4. 如果一个电路的功率为100W，电流为5A，请问电压的大小是多少？答案：20V第三章安全操作与维护1. 在进行电器维修或检修之前，应该采取哪些安全措施？答案：A. 切断电源 B. 使用绝缘手套 C. 使用安全工具 D. 戴上防护眼镜2. 当电线出现老化或损坏时，应该怎样处理？答案：A. 更换受损电线 B. 使用绝缘胶带修补 C. 禁止使用该电路 D. 寻求专业人士的帮助3. 电气设备在维护时需要注意什么？答案：A. 防止设备过热 B. 定期清洁设备 C. 检查接线是否松动 D. 防止设备过载4. 如何正确地使用电器？答案：A. 不要在潮湿的环境中使用电器 B. 不要插拔电器时拉电线C. 不要过度使用插座 D. 不要在使用中修理电器第四章电工设备与工具1. 以下哪种工具用于测量电压？答案：电压表2. 以下哪种工具用于测量电流？答案：电流表3. 以下哪种工具用于测量电阻？答案：万用表4. 请问电压表的读数单位是什么？答案：伏特（V）第五章电工安全法规1. 请问电工在进行电气工作时需要遵守的法规有哪些？答案：A. 使用符合标准的电气设备 B. 遵守安全操作规程 C. 遵守动火控制规定 D. 操作符合安全标准的电工工具2. 为什么电工需要按照安全法规操作？答案：A. 保护人身安全 B. 防止电气事故发生 C. 保护设备的正常运行 D. 避免对他人造成伤害3. 管理层应该采取哪些措施来确保电工遵守安全法规？答案：A. 提供相关的培训与教育 B. 提供必要的安全设备 C. 督促电工遵守安全操作规程 D. 不断更新设备以提高安全性能总结：本文介绍了电工考试相关的题目和答案，包括电工基本知识、电路计算、安全操作与维护、电工设备与工具以及电工安全法规等内容。

第一章1-1 填空题1．实际电气设备包括电工设备、联接设备两个部分。

电工设备通过联接设备相互联接，形成一个电流通路便构成一个实际电路。

具体分析实际电路时，总是将实际元件理想化，在一定条件下突出其主要电磁性质，忽略其次要性质，这样的元件所组成的电路称为实际电路的电路模型，简称电路。

2．关于电流的方向，有实际方向和参考方向之分，应加以区别。

带电粒子规则运动形成的电流是客观存在的物理现象，这种客观存在的电流方向便是电流的实际方向。

习惯上规定：正电荷运动的方向或负电荷运动的相反方向为电流的实际方向。

3．对于电压的方向，应区分端电压、电动势两种情况。

端电压的方向规定为高电位端（即“+”极）指向低电位端（即“-”极），即为电位降低的方向。

电源电动势的方向规定为在电源内部由低电位端（“-”极）指向高电位端（“+”极），即为电位升高的方向。

4．在分析计算电路时，常可任意选定某一方向作为其参考方向。

不加说明，电路图中所标的电压、电流、电动势的方向均为参考方向。

选定电压电流的参考方向是电路分析的第一步，只有参考方向选定以后，电压电流之值才有正负。

当实际方向与参考方向一致时为正，反之，为负。

5．若某个元件对外只有两个联接端钮，这样的元件称为二端元件。

若某个电路单元对外只有两个联接端钮，这个电路单元整体称为二端网络。

6．对二端网络的外部电路而言，如果两个二端网络的伏安关系相同，那么，它们对二端网络的外部电路的作用也就相同，也就是说，这两个二端网络等效。

7．回路是一个闭合的电路。

从回路任一点出发，沿回路循行一周（回到原出发点），则在这个方向上的电位降之和等于电位升之和。

8．电路中的每一分支称为支路，一条支路流过同一个电流，称为支路电流。

电路中3条或3条以上的支路相联接的点称为结点。

在任一瞬时，流向某一结点的电流之和应该等于由该结点流出的电流之和。

9．电阻元件联接方式主要有：串联联接、并联联接、三角形联接、星形联接、桥式联接等。

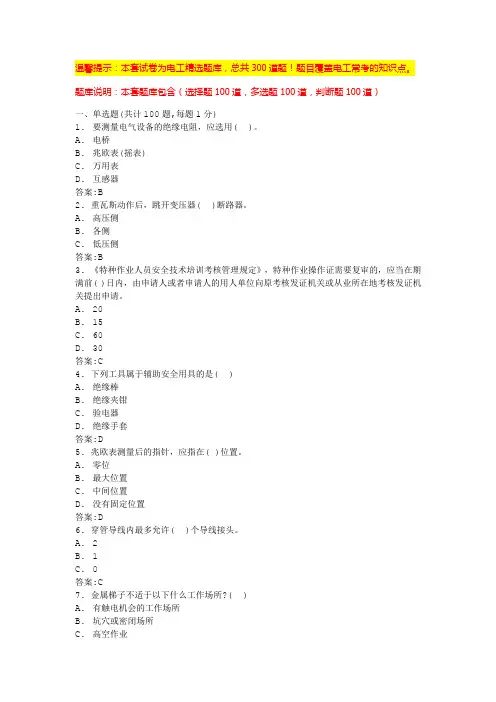

温馨提示：本套试卷为电工精选题库，总共300道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（选择题100道，多选题100道，判断题100道）一、单选题(共计100题,每题1分)1.要测量电气设备的绝缘电阻，应选用( )。

A.电桥B.兆欧表(摇表)C.万用表D.互感器答案:B2. 重瓦斯动作后，跳开变压器( )断路器。

A.高压侧B.各侧C.低压侧答案:B3. 《特种作业人员安全技术培训考核管理规定》，特种作业操作证需要复审的，应当在期满前( )日内，由申请人或者申请人的用人单位向原考核发证机关或从业所在地考核发证机关提出申请。

A.20B.15C.60D.30答案:C4. 下列工具属于辅助安全用具的是( )A.绝缘棒B.绝缘夹钳C.验电器D.绝缘手套答案:D5. 兆欧表测量后的指针，应指在( )位置。

A.零位B.最大位置C.中间位置D.没有固定位置答案:D6. 穿管导线内最多允许( )个导线接头。

A. 2B. 1C.0答案:C7. 金属梯子不适于以下什么工作场所?( )A.有触电机会的工作场所B.坑穴或密闭场所C.高空作业答案:A8. 直流电动机利用改变电枢端电压的方法调速时，其机械特性硬度将( )。

A.变好B.变差C.不变D.为零答案:C9. 静电电压有时很高,其中液体和粉体静电可高达( )V。

A.数千B.数百C.数万答案:C10. 电动机的绝缘等级为△其最高工作温度为( )℃。

A.90B.95C.100D.105答案:D11. 下列用具中，( )在高压电工操作中起基本绝缘作用。

A.绝缘手套B.绝缘夹钳C.绝缘靴D.绝缘垫答案:B12. 以下有关对工作认真负责的说法正确的是( )。

A.焊接过程中注意层间清理B.焊接工作结束后，焊机留给别人关闭C.焊接工作完成数量越多越好，质量并不重要D.焊接中焊条头随意丢弃答案:A13. 发电机并网运行时发电机电压的有效值应等于电网电压的( )。

A.有效值B.最大值C.瞬时值D.平均值答案:A14. 在施工地点，临近带电设备的遮拦上应悬挂( )的标示牌。

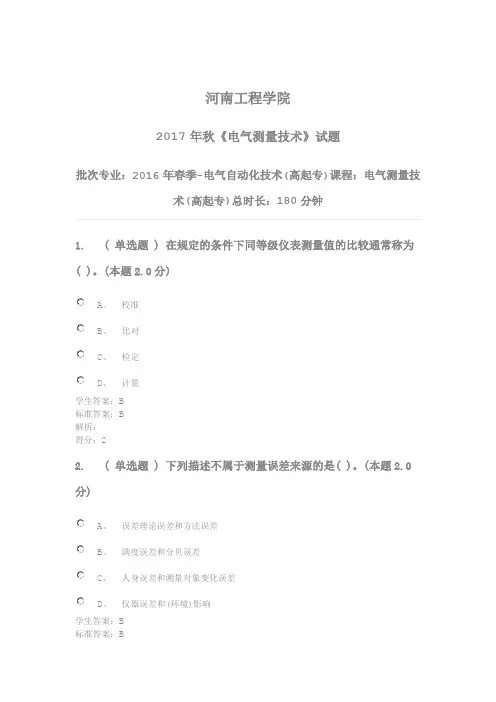

河南工程学院2017年秋《电气测量技术》试题批次专业：2016年春季-电气自动化技术(高起专)课程：电气测量技术(高起专)总时长：180分钟1. ( 单选题 ) 在规定的条件下同等级仪表测量值的比较通常称为( )。

(本题2.0分)A、校准B、比对C、检定D、计量学生答案：B标准答案：B解析：得分：22. ( 单选题 ) 下列描述不属于测量误差来源的是( )。

(本题2.0分)A、误差理论误差和方法误差B、满度误差和分贝误差C、人身误差和测量对象变化误差D、仪器误差和(环境)影响学生答案：B标准答案：B解析：得分：23. ( 单选题 ) 从测量手段上看,伏安法测电阻是( )。

(本题2.0分)A、直接测量B、间接测量C、组合测量D、比较测量学生答案：B标准答案：B解析：得分：24. ( 单选题 ) 根据测量误差的性质和特点,可以将其分为三大类( )。

(本题2.0分)A、绝对误差、相对误差、引用误差B、固有误差、工作误差、影响误差C、系统误差、随机误差、粗大误差D、稳定误差、基本误差、附加误差学生答案：C标准答案：C解析：得分：25. ( 单选题 ) 以下不属于电子测量仪器的主要性能指标的是( )。

(本题2.0分)A、精度B、稳定度C、灵敏度D、速度学生答案：D标准答案：D解析：得分：26. ( 单选题 ) 在削弱系统误差的典型技术中,使被测量对指示器的作用与标准量对指示器的作用相互平衡,以使指示器示零的比较测量法称( )。

(本题2.0分)A、零示法B、替代法C、对照法D、微差法学生答案：A标准答案：A解析：得分：27. ( 单选题 ) 在实际测量中,选择何种测量方法,主要取决于( )等因素。

(本题2.0分)A、所用仪表价格的高低B、使用仪表的要求和对误差的要求C、所用仪表价格的高低和使用的便利程度D、测量方法使用的便利程度和对误差的要求学生答案：D标准答案：D解析：得分：28. ( 单选题 ) 现要测一个实际值约为9V的电压,以下电压表选哪个较合适( )。

温馨提示：本套试卷为电工精选题库，总共500道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（选择题300道，多选题50道，判断题150道）一、单选题(共计300题,每题1分)1.在检查插座时，电笔在插座的两个孔均不亮，首先判断是( )。

A.相线断线B.短路C.零线断线答案:A2. 安装吊扇，扇叶离地面的高度应不小于( )，扇叶转动圆周范围的上面不应装设光源。

A. 1.5m；B.2m；C. 2.3m；D. 2.5m；答案:D3. 交联聚乙烯绝缘铜芯聚氯乙烯护套电力电缆型号表示为( )。

A.YJVB.YJV22C.VVD.VV22答案:A4. 根据《建筑基坑工程监测技术规范》，一级基坑支护结构墙顶位移监控值是( )cm。

A. 5B. 4C. 3D.其他答案:C5. 检修的电气设备停电后，在( )之前，必须用验电器检验有无电压，以防止发生带电挂地线。

A.试验B.工作C.断开导线D.装设接地线答案:D6. 硅二极管的死区电压为( )。

A.0.2B.0.3C.0.5D.0.7答案:D7. 交流电的相位反映了正弦量的变化过程，该相位指的是变化着的( )。

A.电动势B.电流C.相位差D.电角度答案:D8. 在环境温度25℃时，架空裸铝线正常运行最高温度不超过( )。

A.70℃B.90℃C.110℃D.50℃答案:A9. 当设备发生碰壳漏电时,人体接触设备金属外壳所造成的电击称作( )电击。

A.静电B.直接接触C.间接接触答案:C10. 三相四线制电路中，采用漏电保护时，( )应穿过零序电流互感器。

A.零线B.相线C.相线和零线D.以上都不对答案:C11. 跌落式熔断器的( )相当于保护功能的整定值。

A.下限开断电流B.上限开断电流C.额定电流D.额定负荷电流答案:A12. 行程开关将机械信号转变为( )信号。

A.模拟；B.数字；C.电；D.光；答案:C13. 在开关电器中,气体吹动电弧的方法为纵吹时,气体吹动方向与电弧轴线相( )。

1.1已知图中 U1＝2V， U2＝-8V，则U AB＝ ( -10V ) 。

习题1.1图1.2电路的三种工作状态是 ( 通路 )、( 断路 ) 、( 短路 ) 。

1.3有三个6Ω的电阻，若把它们串联，等效电阻是( 18 )Ω；若把它们并联，等效电阻是 ( 2 )Ω；若两个并联后再与第三个串联，等效电阻是( 9 ) Ω。

1.4用电流表测量电流时，应把电流表( 串联 )在被测电路中；用电压表测量电压时，应把电压表与被测电路 ( 并联 )。

1.5电路中任意一个闭合路径称为 ( 回路 ) ；三条或三条以上支路的交点称为( 节点 ) 。

1.6电路如图所示，设U=12V、I=2A、R=6Ω，则U AB=( -24 )V。

习题1.6图1.7直流电路如图所示，R1所消耗的功率为2W，则R2的阻值应为 ( 2 )Ω。

习题1.7图1.8电路中电位的参考点发生变化后，其他各点的电位 ( 均发生变化 ) 。

1.9基尔霍夫定律包括（ B ）个定律。

A、1B、2C、31.10支路电流法是以（ B ）为求解对象。

A、节点电压B、支路电流C、电路功率1.11用一个电动势和内阻串联表示的电源称为（ A ）。

A、电压源B、电流源C、受控源1.12用一个电激流和内阻并联表示的电源称为（ B ）。

A、电压源B、电流源C、受控源1.13恒流源可以等效为恒压源（ B ）A、正确B、不正确1.14戴维南定理适用于（ A ）A、有源线性二端网络B、非线性二端网络C、任意二端网络1.15电位是指电路中某点与（ B ）之间的电压。

A、任意点B、参考点C、地1.16电位和电压相同之处是( C )。

A．定义相同 B．方向一致 C．单位相同 D．都与参考点有关1.17两个阻值相同的电阻器串联后的等效电阻与并联后的等效电阻之比是( A )A．4：1 B．1：4 C．1：2 D．2：11.18有一段16Ω的导线，把它们对折起来作为一条导线用，其电阻是( C )。

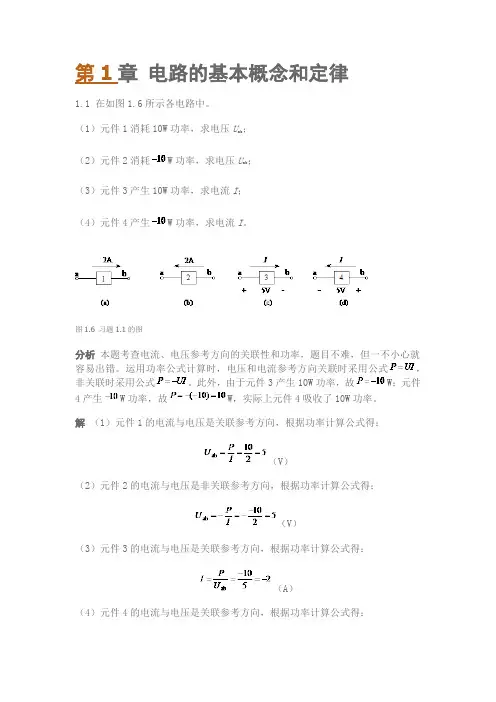

第1章电路的基本概念和定律1.1 在如图1.6所示各电路中。

（1）元件1消耗10W功率，求电压U ab；（2）元件2消耗W功率，求电压U ab；（3）元件3产生10W功率，求电流I；（4）元件4产生W功率，求电流I。

图1.6 习题1.1的图分析本题考查电流、电压参考方向的关联性和功率，题目不难，但一不小心就容易出错。

运用功率公式计算时，电压和电流参考方向关联时采用公式，非关联时采用公式。

此外，由于元件3产生10W功率，故W；元件4产生W功率，故W，实际上元件4吸收了10W功率。

解（1）元件1的电流与电压是关联参考方向，根据功率计算公式得：（V）（2）元件2的电流与电压是非关联参考方向，根据功率计算公式得：（V）（3）元件3的电流与电压是关联参考方向，根据功率计算公式得：（A）（4）元件4的电流与电压是关联参考方向，根据功率计算公式得：（A）1.2 求如图1.7所示各电路中各电源的功率，并指出是吸收功率还是放出功率。

图1.7 习题1.2的图分析计算电路时，应先标出各待求元件或支路电流和电压的参考方向，根据元件或支路电流和电压参考方向的关联关系确定待求量。

一般情况下，参考方向可直接标在原电路图中，不必另画出电路图。

解标出各待求元件电流和电压的参考方向，如图1.8所示。

图1.8 习题1.2解答用图（1）如图1.8（a）所示电路中的电流为：（A）所以，10V电源的功率为：（W），故10V电源放出功率。

（2）如图1.8（b）所示电路中，3A电源的电压为：（V）所以，3A电源的功率为：（W）10V电源的功率为：（W）根据计算结果可知，3A电源放出功率，10V电源吸收功率。

（3）如图1.8（c）所示电路中的电流为：（A）所以，20V电源的功率为：（W）10V电源的功率为：（W）根据计算结果可知，20V电源放出功率，10V电源吸收功率。

1.3 在图1.9中，5个元件电流和电压的参考方向如图中所示，今通过实验测量，得知，，，，，。

电气检修技术专业题库答案一、填空题：1、保证电气安全主要有（组织措施）和技术措施两种。

2、电气安全包括设备安全和（人身）安全。

3、电气事故包括人身触电伤亡事故和（电气设备）事故两大类。

4、熔断器安装使用必须满足运行要求和（安全）要求。

5、熔断器熔体熔断后，必须查明原因并（排除故障）后方可更换使用。

6、一般电力变压器低压线圈放在内层，高压线圈放在（外层）。

7、电气测量工作，至少应由（两）人进行，一人操作、一人监护，夜间进行测量工作，应有足够的照明。

8、手动合隔离开关时必须（迅速）果断。

9、接地的种类分为（工作）接地、保护接地、过电压接地、防静电接地、屏蔽接地。

10、电气设备一般应接地或（接零），以保护人身和设备的安全。

11、杆塔、配电变压器和避雷器的（接地电阻）测量工作可以在线路带电的情况下进行。

12、接地装置包括（接地体）和接地引线。

13、测量低压线路和配电变压器低压侧电流时可使用钳形电流表，应注意不能触及其他（带电）部分，防止相间短路。

14、事故紧急处理不填工作票，但应履行（许可）手续，并作好安全措施。

15、在停电线路工作地段安装接地线前，必须先（验电），验明线路确无电压。

16、摘挂跌落熔断时，必须使用合格的（绝缘拉杆），并有专人监护。

17、带电作业工具应设（专人）保管，登记造册，并建立每件工具试验记录。

18、低压配电盘、配电箱和电源干线的工作，应填用第（二）种工作票。

19、在低压电动机和照明回路上工作，可用口头联系，但工作至少由（两）人进行。

20、配电变压器停电做试验时，台架上严禁有人，地面有点部分应设（围栏），悬挂（止步，高压危险）的标示牌，并有专人监护。

21、停电更换熔断器保险后，恢复操作时，应戴护目镜和（戴手套）。

22、低压带电作业应设专人监护，使用有（绝缘柄）的工具。

23、低压带电作业时应站在干燥的绝缘物上进行，并戴（绝缘手套）和安全帽。

24、成套接地线必须用多股软铜线组成，其截面积不得小于（25）平方毫米。

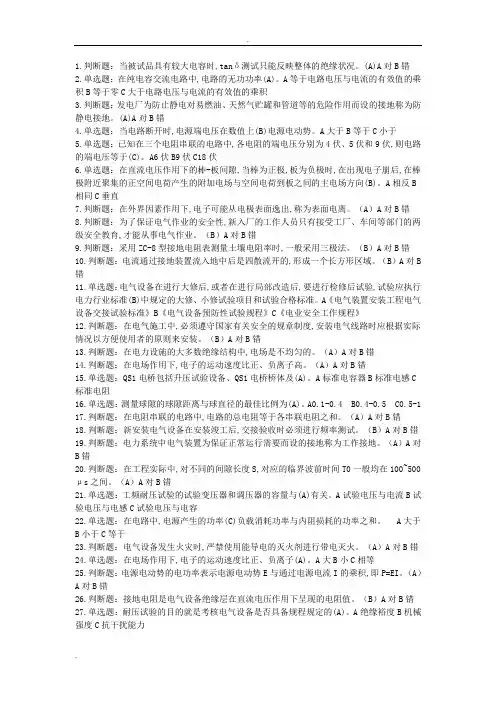

1.判断题：当被试品具有较大电容时,tanδ测试只能反映整体的绝缘状况。

(A)A对B错2.单选题：在纯电容交流电路中,电路的无功功率(A)。

A等于电路电压与电流的有效值的乘积B等于零C大于电路电压与电流的有效值的乘积3.判断题：发电厂为防止静电对易燃油、天然气贮罐和管道等的危险作用而设的接地称为防静电接地。

(A)A对B错4.单选题：当电路断开时,电源端电压在数值上(B)电源电动势。

A大于B等于C小于5.单选题：已知在三个电阻串联的电路中,各电阻的端电压分别为4伏、5伏和9伏,则电路的端电压等于(C)。

A6伏B9伏C18伏6.单选题：在直流电压作用下的棒-板间隙,当棒为正极,板为负极时,在出现电子崩后,在棒极附近聚集的正空间电荷产生的附加电场与空间电荷到板之间的主电场方向(B)。

A相反B 相同C垂直7.判断题：在外界因素作用下,电子可能从电极表面逸出,称为表面电离。

（A）A对B错8.判断题：为了保证电气作业的安全性,新入厂的工作人员只有接受工厂、车间等部门的两级安全教育,才能从事电气作业。

（B）A对B错9.判断题：采用ZC-8型接地电阻表测量土壤电阻率时,一般采用三极法。

（B）A对B错10.判断题：电流通过接地装置流入地中后是四散流开的,形成一个长方形区域。

（B）A对B 错11.单选题：电气设备在进行大修后,或者在进行局部改造后,要进行检修后试验,试验应执行电力行业标准(B)中规定的大修、小修试验项目和试验合格标准。

A《电气装置安装工程电气设备交接试验标准》B《电气设备预防性试验规程》C《电业安全工作规程》12.判断题：在电气施工中,必须遵守国家有关安全的规章制度,安装电气线路时应根据实际情况以方便使用者的原则来安装。

（B）A对B错13.判断题：在电力设施的大多数绝缘结构中,电场是不均匀的。

（A）A对B错14.判断题：在电场作用下,电子的运动速度比正、负离子高。

（A）A对B错15.单选题：QS1电桥包括升压试验设备、QS1电桥桥体及(A)。

完整版电⼯电⼦技术检测题习题含答案第1章检测题（共100分，120分钟）⼀、填空题：（每空0.5分，共20分）1、电源和负载的本质区别是：电源是把其它形式的能量转换成电能的设备, 负载是把—电—能转换成其它形式能量的设备。

2、对电阻负载⽽⾔，当电压⼀定时，负载电阻越⼩，则负载越⼤，通过负载的电流和负载上消耗的功率就越⼤；反之，负载电阻越⼤，说明负载越⼩。

3、实际电路中的元器件，其电特性往往多元⽽复杂，⽽理想电路元件的电特性则是单⼀和确切的。

4、电⼒系统中构成的强电电路，其特点是⼤电流、⼤功率；电⼦技术中构成的弱电电路的特点则是⼩电流、⼩功率。

5、常见的⽆源电路元件有电阻元件、电感元件和电容元件；常见的有源电路元件是电压源元件和电流源元件。

6、元件上电压和电流关系成正⽐变化的电路称为线性电路。

此类电路中各⽀路上的电压和电流均具有叠加性，但电路中的功率不具有叠加性。

7、电流沿电压降低的⽅向取向称为关联⽅向，这种⽅向下计算的功率为正值时,说明元件吸收电能；电流沿电压升⾼的⽅向取向称为⾮关联⽅向，这种⽅向下计算的功率为正值时，说明元件供出电能。

&电源向负载提供最⼤功率的条件是电源内阻与负载电阻的数值相等，这种情况称为电源与负载相匹配，此时负载上获得的最⼤功率为U S2/4R S。

9、电压是产⽣电流的根本原因。

电路中任意两点之间电位的差值等于这两点间电压。

电路中某点到参考点间的电压称为该点的电位，电位具有相对性。

10、线性电阻元件上的电压、电流关系，任意瞬间都受欧姆定律的约束：电路中各⽀路电流任意时刻均遵循KCL定律;回路上各电压之间的关系则受KVL定律的约束。

这三⼤定律是电路分析中应牢固掌握的三⼤基本规律。

⼆、判断正误：（每⼩题1分，共10分）1、电路分析中描述的电路都是实际中的应⽤电路。

（错）2、电源内部的电流⽅向总是由电源负极流向电源正极。

（错）3、⼤负载是指在⼀定电压下，向电源吸取电流⼤的设备。

电气测量题库及答案（一）单项选择题：1、表征系统误差大小程度的量称为（A）。

A、准确度B、精确度C、精密度D、确定度2、精密度是表征（A ）的大小程度。

A、偶然误差B、疏忽误差C、附加误差D、引用误差3、准确度是表征（B ）的大小程度。

A、附加误差B、系统误差C、偶然误差D、引用误差4、检流计下量限可达到（B ）A。

A、10-3B、10-11C、10-5D、10-75、直流电位差计量限一般不超过（A ）V。

A、2B、5C、8D、106、电动系仪表的转动力矩由被测量的（D ）决定。

A、平均值B、峰值C、峰-峰值D、有效值7、电磁系仪表的转动力矩由被测量的（C ）决定。

A、平均值B、峰值C、有效值D、峰-峰值8、整流系仪表的转动力矩由被测量的（B ）决定。

A、峰值B、平均值C、有效值D、峰-峰值9、通常，（C ）级以下的电测仪表用于一般工程测量。

A、0.5B、1.0C、1.5D、2.510、准确度超过（A ）级的测量需要选用比较仪器。

A、0.1B、0.2C、0.5D、5.011、配套用的扩大量程的装置（分流器、互感器等），它们的准确度选择要求比测量仪器本身高（级。

A、1B、2~3C、4~5D、612、测量电能普遍使用（C ）表。

A、电压B、电流C、电度D、功率13、直流电度表多为（C ）系A、磁电B、电磁C、电动D、感应14、精确测量电路参数可以使用（C ）。

A、电压表B、电流表C、电桥D、万用表15、直流单电桥适用于测量（B ）电阻。

A、接地B、中值C、高值D、绝缘16、直流双电桥适用于测量（B ）电阻。

A、中值B、低值C、高值D、绝缘17、直流单电桥测量范围一般为（C ）电阻。

A、1~103B、10~104C、10~106D、10-4~1018、直流双电桥测量范围一般为（D ）电阻。

A、10-3~103B、10-5~103C、10-6~1D、10-6~102B ）19、使用单电桥测量电阻时，当被测电阻小于（C ）时，引线电阻、与电桥连接处的接触电阻就不能忽略。

《电工基础》练习及答案（1.认识电路）《电工技术基础与技能》期末复习题1.识别电路一、选择题：1.在下列设备中，电源必须为（）。

a．蓄电池b．发电机c．冰箱d．白炽灯2.如果1200C的电荷在4分钟内通过导体，导体中的电流为（）a.5ab。

10摄氏度。

公元15年。

20a3．一般金属导体具有正温度系数，当环境温度升高时，电阻值将（）a．减少b．增大c．不变d．不能确定4.如果由相同材料制成的两根均匀导体的长度比为3:5，横截面积比为4:1，则电阻比为（）a．12：5b．3：20c．7：6d．20：35.一段导线的电阻为8Ω，如果将其均匀延长一倍，则导线的电阻为（）A.8Ωb.16Ωc.4Ωd.32Ω6．某导体两端电压为100v，通过的电流为2a；当两端电压降为50v时，导体的电阻应为（）a、100Ωb.25Ωc.50Ωd.07。

通常，电工术语“负载大小”指的是（）的大小。

a．等效电阻b．负载体积c．实际电压d．实际电功率8.额定功率为1W，电阻值为100Ω时，允许通过的最大电流为（）a.0.01ab。

0.1摄氏度。

1ad。

100a9．一电阻元件，当其电流减为原来的一半时，其功率为原来的（）a．1/2b．2倍c．1/4d．4倍10.220V和40W白炽灯通常发光（）小时，耗电1kW。

H.a.20b。

40摄氏度。

45d。

2511.有两个灯“220V，40W”和“220V，100W”。

当它们都正常发光时，（）A.“220V，40W”的电阻大，B.“220V，100W”的电阻大，C.两个灯的电阻相同，D.不确定。

12.在电源电压恒定的系统中，增加负载指（）a．负载电阻加大b．负载电压增大c．负载功率增大d．负载电流减小13．有段电阻为16ω的导线，把它对折起来作为一条导线用，电阻是（）。

a．8ωb．16ωc．4ωd．32ω二、填空题：1.电路是由、和组成的闭环。

该电路的功能是实现电能的连续性和连续性。

2．电路通常有、和三种状态。

电气测量总结一、课程的目的掌握基本电量（电压、电流、功率、电能、频率、相位差、功率因数）和电路参数（直流电阻、交流阻抗，包括电感的品质因数、电容的介质损耗）的测量方法。

了解电工仪表、仪器的基本工作原理，能够正确选择和使用。

掌握误差估算方法，能够在工程测量中估算直接测量和间接测量的系统误差。

为从事电气方面的工作和科研奠定工程测量方面的基础。

二、学习方法掌握原理，理解特点，能够正确使用。

主要资料：教材，课件，习题。

辅助资料：电路，电磁场。

三、主要内容u，i。

直流，交流，大，中，小。

功率。

直流，交流；单相，三相；有功，无功。

f Tϕϕ。

数字测量方法。

,,,cos直流电阻，交流阻抗。

大，中，小。

附件：采样电阻，分流器，分压器。

互感器。

误差分析及传递。

重点：各量的模拟测量方法、数字测量方法、间接测量方法、其它测量方法。

各方法的适用情况、原理、特点、误差分析。

四、具体内容（依据陈立周电气测量（第5版））（一）电工仪表与测量的基本知识1、模拟指示仪表的组成和基本原理测量机构是核心。

一种测量机构和不同的测量线路可以组成不同功能的电工仪表，例如，磁电系测量机构接分流器可构成直流电流表，接分压器可构成直流电压表，接电源可构成欧姆表，接整流电路可构成交流的电压或电流表，接传感器可用于测量非电量。

不同类型的测量机构其具体结构不同，但基本原理是相同的，即必然有三个基本力矩：作用力矩，反作用力矩，阻尼力矩。

这三个力矩是各种测量机构中必不可少的，它们决定了测量机构特性。

当作用力矩和反作用力矩相等时，决定了指针的平衡位置。

阻尼力矩改善可动部分的运动特性，使指针尽快静止在平衡位置。

不同的测量机构产生着三个力矩的方式是不同的。

2、数字仪表的组成和基本原理核心是直流数字电压表，将直流电压进行A/D转换和处理。

不同的测量线路将各种待测量转换为允许输入的直流电压。

数字法测量频率和周期不需要A/D转换。

相位差可转换为时间测量，因而数字法测相位差和功率因数也不用A/D转换。

1.现代数字化测量系统的基本构成环节有传感器、（ A ）、数据采集系统、CPU和显示。

A. 调理电路B. ADCC. 测量软件D. 存储器2.表征测量系统静态特性的主要指标有线性度、（ B ）、回程误差、迟滞误差等。

A. 时间常数B.灵敏度C. 响应时间D. 精度3.一阶测量系统的动态特性主要由（ A ）决定。

A. 时间常数B.灵敏度C.非线性度D. 分辨率4.当输入信号角频率ω=1/τ时，一阶测量系统的幅值下降（ A ）dB，此时的输入频率称为转折频率。

A. 3B.7dBC. 10dBD. 20dB5.根据误差的性质和特点不同，可以将测量误差分为系统误差、（ A ）和粗大误差A. 随机误差B. 基本误差C.容许误差D.引用误差6.电工仪表的准确度等级是根据仪表的（ D ）来定义的。

A. 随机误差B. 基本误差C.容许误差D.引用误差7.随机误差的统计学特性有单峰性、有界性、对称性和（B ）。

A. 随机性B.抵偿性C. 偶然性D. 任意性8.Pt100是标准的金属热电阻温度传感器, 其输入量和输出量分别是( A).A.温度和电阻B. 温度和电压C. 电压和电阻D. 电压和电压9.Pt100的静态特性在国家标准中是以( A)的形式来描述的.A.分度表B.数学函数式C.曲线D. 线性度10.NTC热敏电阻输入输出特性由于存在较大的( A),适合用作过热保护传感器而非测量用传感器.A.非线性度B.灵敏度C.迟滞特性D. 测温范围11.热电偶的静态特性在国家标准中是以( A )的形式来描述的.A.分度表B.数学函数式C.曲线D. 线性度12.热电偶测温冷端补偿的理论基础是（A）。

A.均质导体定律B.中间导体定律C.中间温度定律D. 标准电极定律13.热电偶输出热电势近视与( A)成正比.A.热端与冷端的温度差B.热端温度C.冷端温度D. 环境温度14.霍尔电流传感器可以测量的电流类型有（A）电流。

A.直流、交流和脉冲B. 只有直流C. 只有交流D. 只有脉冲15.磁补式霍尔电流传感器测量电流时，磁路中的磁通量（A）。

模块一电路基础及简单直流电路课题一熟悉电路基础知识填空题：（请将正确答案填在空白处）1.电源负载开关连接导线2.电荷有规则的定向移动正电荷3. 0.12 1204．电路中任意两点之间的电位差称为两点之间的电压5.导体绝缘体半导体6.通过导体的电流电压7. 越小8.标称阻值额定功率允许偏差9. 交流电压最高挡10. 含有电源的闭合电路内电路外电路11. 开路通路12.电源的电动势13. 大负载小负载14. 115.满载轻载过载16．外电阻等于电源的内阻选择题：（请在下列选项中选择一个正确答案并填在括号内）1.C2. B3. D4. A5. C判断题：（判断正误并在括号内填√或×）1.√2.√3.×4.×5. ×6.√7.×8.×9.× 10.√ 11.√ 12.× 13.√简答题：1.电路的作用主要有两个方面：一是可以进行电能的传输、分配和转换，例如供电线路可以把发电厂发出的电能传输到远处的负载，再由负载将电能转换成其他形式的能；二是可以实现电信号的产生、传递和处理。

2.（略）3.电流大小的定义：单位时间内通过导体横截面的电荷的多少。

在直流电路中，若在时间t内通过导体横截面的电量为Q，则电流的大小为：因此，电流的大小与时间和电荷量有关。

4.直流电是方向不随时间变化的电流，但大小可能会发生变化，如脉动直流电；交流电流是指大小和方向都随着时间的变化而变化的。

5.6.①电位是相对量，随着参考点的改变而改变；电压是绝对量，与参考点的选择无关。

②电压就是两点之间的电位差，所以电位相同的各点间的电位差为零，电流也为零。

7.电阻为5Ω。

8.测量时，将转换开关转到交流电压挡，测量交流电压不分正、负极，所需量程由被测电压高低来确定，如电压不知，也需从高到低逐级调到合适的挡位。

9.部分电路欧姆定律：在部分电路中，通过电阻的电流与电阻两端的电压成正比，与电阻成反比。

电工技术基础与技能第一章 P171. 是非题1.1电路图是根据电气元件的实际位置和实际连线连接起来的。

（×）1.2蓄电池在电路中必是电源，总是把化学能转化成电能。

（×）1.3电阻值大的导体，电阻率一定也大。

（×）1.4电阻元件的伏安特性曲线是过原点的直线时，称为线性元件。

（√）1.5欧姆定律适用于任何电路和任何元件。

（×） 1.6IU R 中的R 是元件参数，它的值是由电压和电流的大小决定的。

（×）1.7额定电压为220V 的白炽灯接在110V 电源上，白炽灯消耗的功率为原来的1/4。

（√）1.8在纯电阻电路中，电流通过电阻所做的功与它产生的热量是相等的。

（√）2. 选择题2.1下列设备中，一定是电源的为（ A ）。

A. 发电机B. 冰箱C. 蓄电池D. 白炽灯2.2通过一个电阻的电流是5A ，经过4min ，通过该电阻的一个截面的电荷是（ C ）。

A. 20CB. 50CC. 1200CD. 2000C2.3一般金属导体具有正温度系数，当环境温度升高时，电阻值将（ A ）。

A. 增大B. 减小C. 不变D. 不能确定2.4相同材料制成的两个均匀导体，长度之比为3:5，横截面积之比为4:1，则其电阻之比为（ B ）。

A. 12:5B. 3:20C. 7:6D. 20:32.5某导体两端电压为100V ，通过的电流为2A ；当两端电压降为50V 时，导体的电阻应为（ C ）。

A. 100ΩB. 25ΩC. 50ΩD. 0Ω2.6通常电工术语“负载大小”是指（ B ）的大小。

A. 等效电阻B. 实际电功率C. 实际电压D. 负载电流2.7一电阻元件，当其电流减为原来一半时，其功率为原来的（ C ）。

A. 1/2B. 2倍C. 1/4D. 4倍2.8 220V 、40W 白炽灯正常发光（ D ），消耗的电能为1kW ·h 。

A. 20hB. 40hC. 45hD. 25h3. 填充题3.1电路是由电源、负载、导线和开关等组成的闭合回路。
