下载文档原格式

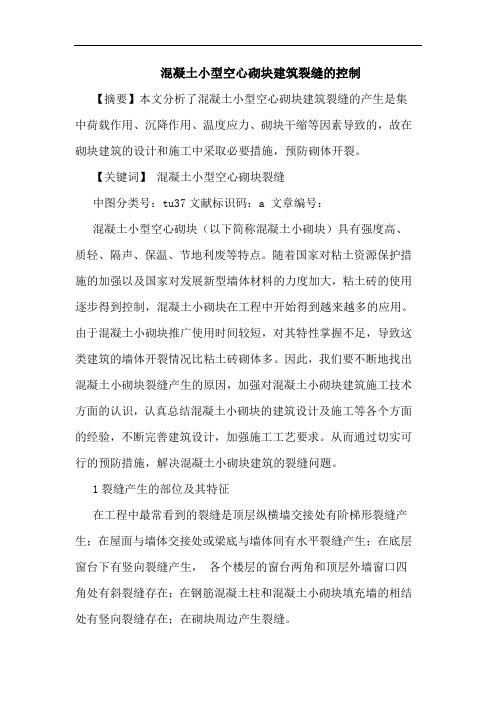

混凝土小型空心砌块建筑裂缝的控制【摘要】本文分析了混凝土小型空心砌块建筑裂缝的产生是集中荷载作用、沉降作用、温度应力、砌块干缩等因素导致的，故在砌块建筑的设计和施工中采取必要措施，预防砌体开裂。
【关键词】混凝土小型空心砌块裂缝中图分类号：tu37文献标识码：a 文章编号：混凝土小型空心砌块（以下简称混凝土小砌块）具有强度高、质轻、隔声、保温、节地利废等特点。
随着国家对粘土资源保护措施的加强以及国家对发展新型墙体材料的力度加大，粘土砖的使用逐步得到控制，混凝土小砌块在工程中开始得到越来越多的应用。
由于混凝土小砌块推广使用时间较短，对其特性掌握不足，导致这类建筑的墙体开裂情况比粘土砖砌体多。
因此，我们要不断地找出混凝土小砌块裂缝产生的原因，加强对混凝土小砌块建筑施工技术方面的认识，认真总结混凝土小砌块的建筑设计及施工等各个方面的经验，不断完善建筑设计，加强施工工艺要求。
从而通过切实可行的预防措施，解决混凝土小砌块建筑的裂缝问题。
1裂缝产生的部位及其特征在工程中最常看到的裂缝是顶层纵横墙交接处有阶梯形裂缝产生；在屋面与墙体交接处或梁底与墙体间有水平裂缝产生；在底层窗台下有竖向裂缝产生，各个楼层的窗台两角和顶层外墙窗口四角处有斜裂缝存在；在钢筋混凝土柱和混凝土小砌块填充墙的相结处有竖向裂缝存在；在砌块周边产生裂缝。
2裂缝产生的原因（1）集中荷载作用下产生裂缝的原因。
混凝土小砌块砌体在集中荷载作用下容易产生裂缝。
其原因主要是混凝土小砌块抗拉应力与粘土砖相比要低得多，在其承受到较高得拉力何剪力时，容易产生裂缝。
从墙体本身受力情况分析，当门窗洞口较大且其距荷载支撑处较近时，洞口下边缘因剪力作用易形成拉应力。
当拉应力值超过砌体的抗力时，沿垂直拉应力的方向向下出现裂缝，裂缝呈上大下小的趋势。
（2）沉降作用引起的开裂。
沉降裂缝通常时指混凝土小砌块建筑，由于地基比较差，或自然沉降等因素，导致砌体在纵墙上产生从窗口向下的裂缝。

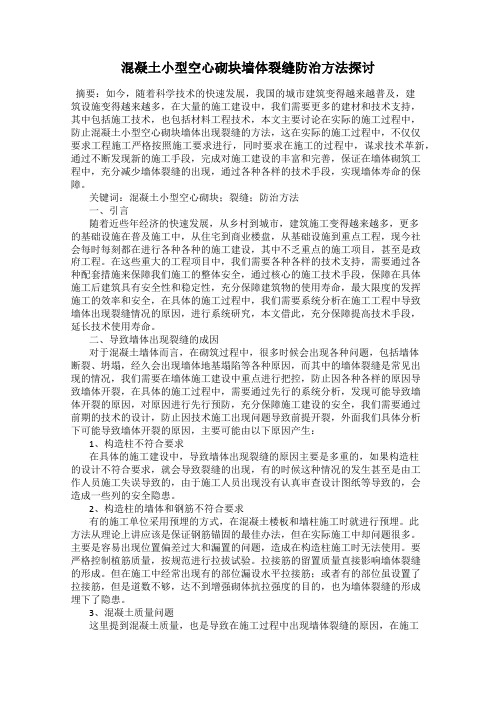

混凝土小型空心砌块墙体裂缝防治方法探讨摘要：如今，随着科学技术的快速发展，我国的城市建筑变得越来越普及，建筑设施变得越来越多，在大量的施工建设中，我们需要更多的建材和技术支持，其中包括施工技术，也包括材料工程技术，本文主要讨论在实际的施工过程中，防止混凝土小型空心砌块墙体出现裂缝的方法，这在实际的施工过程中，不仅仅要求工程施工严格按照施工要求进行，同时要求在施工的过程中，谋求技术革新，通过不断发现新的施工手段，完成对施工建设的丰富和完善，保证在墙体砌筑工程中，充分减少墙体裂缝的出现，通过各种各样的技术手段，实现墙体寿命的保障。
关键词：混凝土小型空心砌块；裂缝；防治方法一、引言随着近些年经济的快速发展，从乡村到城市，建筑施工变得越来越多，更多的基础设施在普及施工中，从住宅到商业楼盘，从基础设施到重点工程，现今社会每时每刻都在进行各种各种的施工建设，其中不乏重点的施工项目，甚至是政府工程。
在这些重大的工程项目中，我们需要各种各样的技术支持，需要通过各种配套措施来保障我们施工的整体安全，通过核心的施工技术手段，保障在具体施工后建筑具有安全性和稳定性，充分保障建筑物的使用寿命，最大限度的发挥施工的效率和安全，在具体的施工过程中，我们需要系统分析在施工工程中导致墙体出现裂缝情况的原因，进行系统研究，本文借此，充分保障提高技术手段，延长技术使用寿命。
二、导致墙体出现裂缝的成因对于混凝土墙体而言，在砌筑过程中，很多时候会出现各种问题，包括墙体断裂、坍塌，经久会出现墙体地基塌陷等各种原因，而其中的墙体裂缝是常见出现的情况，我们需要在墙体施工建设中重点进行把控，防止因各种各样的原因导致墙体开裂，在具体的施工过程中，需要通过先行的系统分析，发现可能导致墙体开裂的原因，对原因进行先行预防，充分保障施工建设的安全，我们需要通过前期的技术的设计，防止因技术施工出现问题导致前提开裂，外面我们具体分析下可能导致墙体开裂的原因，主要可能由以下原因产生：1、构造柱不符合要求在具体的施工建设中，导致墙体出现裂缝的原因主要是多重的，如果构造柱的设计不符合要求，就会导致裂缝的出现，有的时候这种情况的发生甚至是由工作人员施工失误导致的，由于施工人员出现没有认真审查设计图纸等导致的，会造成一些列的安全隐患。
浅谈砌体结构裂缝的控制【摘要】本文在分析砌体结构产生裂缝原因的基础上,在施工过程中采取了一系列的措施来控制砌体的裂缝,并取得了一定的效果。
【关键词】砌体；裂缝；控制砌体裂缝对工程的使用功能和观感质量造成很大的影响,严重的甚至影响到结构安全。
本文研究的主要内容是控制温度、收缩和施工裂缝。
在分析其产生原因的基础上,在实际施工过程中采用一系列的措施,力求控制墙体的温度、收缩和施工裂缝,并且取得了良好的效果。
1 墙体裂缝的原因分析1.1 温度收缩裂缝。
温度收缩裂缝产生的主要原因有:1.1.1 房屋长度超长。
在相同温差下,房屋越长,由温度应力引起构件的伸缩值将越大,墙体中的主拉应力也会越大,出现裂缝的概率将越高。
所以规范规定,整体式楼盖砌体房屋伸缩缝的最大间距为50m。
1.1.2 屋盖无保温或保温措施不到位。
由于屋盖直接和外界接触,受大气温度变化的影响比较大,若保温措施不到位,屋盖和室内的温差会很大,将引起构件的较大变形,造成顶部墙体开裂。
1.1.3 墙体抗拉剪和变形能力较差。
由于顶层砂浆设计强度偏低或构造柱和拉结筋设置偏少、门窗洞口上下拉结构造措施不够、施工和养护质量较差等原因造成砌体抗变形和抗拉剪能力不足以抵抗温差影响而产生裂缝。
1.2 干缩裂缝。
产生干缩裂缝主要与材料和养护有关,主要有以下几方面因素:①在砌块龄期较短、收缩没完成时就砌筑和粉刷,造成墙体或粉刷裂缝出现较多。
②砂子粒径较细或水灰比较大,将会造成墙体的干缩加大而产生裂缝。
③施工进度太快,引起墙体后期的收缩较大而出现裂缝。
1.3 施工裂缝。
1.3.1 砂浆未达到强度时安装圈梁、构造柱模板或模板安装时成品保护不当,造成墙体变形开裂。
1.3.2 在墙体上任意开凿管槽,且随意修补,在砂浆收缩或温度变形时极易引起沿管道方向的墙体开裂。
2 墙体裂缝的控制措施2.1 设计措施。
2.1.1 住宅长度大于40m时,应设置变形缝,目前的很多保温措施、施工方法、材料、工艺、管理等不完善,因此,变形缝的留置采取了从严控制,选用40m。
砌块建筑墙体裂缝的防止措施研究【摘要】本文主要针对在砌块建筑墙体中比较常见的裂缝控制问题进行了研究，主要从材料制作、设计以及施工等三个方面进行了较为详细的阐述，希望能为其他施工单位提供一点参考。
【关键词】砌块；建筑；裂缝1 引言进入新世纪以来，国内的房地产业经历了一轮井喷的过程，创造出了一个又一个的奇迹，令世人为之瞩目。
房地产业的巨大发展引领了整个建筑行业的发展，建筑水平越来越高。
但是我们也要看到在很多建筑问题上我们依然做的不够好，像是近年来应用越来越广泛的砌块建筑中的裂缝问题。
有时裂缝的存在并不影响到建筑物的使用和美观，但是，当裂缝的宽度过大，不仅影响了建筑物的使用和美观，更引起了用户的不安全感，甚至还会让整个建筑物无法满足使用。
但对消除裂缝不可能一味追求，主要是有以下原因:首先建筑材料本身有微小裂缝；其次建筑物的生产是一个人工的过程，质量的控制有好有坏；再次我国的设计规范是建立在允许裂缝存在，但裂缝不允许发展的理论基础上的，因此我们不必要一味追求消除裂缝，只需要对裂缝的宽度加以控制。
砌块墙体开裂原因是多方面的，通过对砌块墙体开裂原因的分析，可提出以下治裂措施。
2 砌块材料上控制2.1 制作砌块的砂桨的比例制作砌块的砂浆的比例应符合《砌筑砂浆配合比设计规程》jgj/t98-2010的规定，应采用现场拌合，其时间≥2~3分钟，分层高小于30mm，稠度宜为6~8cm，若发现泌水现象，在使用前再次拌合。
2.2 不能为了降低成本而将不同品种的水泥混用使用过筛后不含异物的中砂，其含泥量小于5%。
配制砂浆应掺人外加剂和粉煤灰，拌合用水应为洁净水。
2.3 进入现场的小砌块应在检验合格后，方可使用国家《砌体工程施工质量验收规范》(gb50203-2002)中就规定，普通混凝土空心砌块的龄期不得小于28天。
因为小砌块在达到28天龄期前，自身收缩速度较快，28天后其收缩速度减慢，且强度趋于稳定，可以有效地控制因收缩而产生的裂缝。

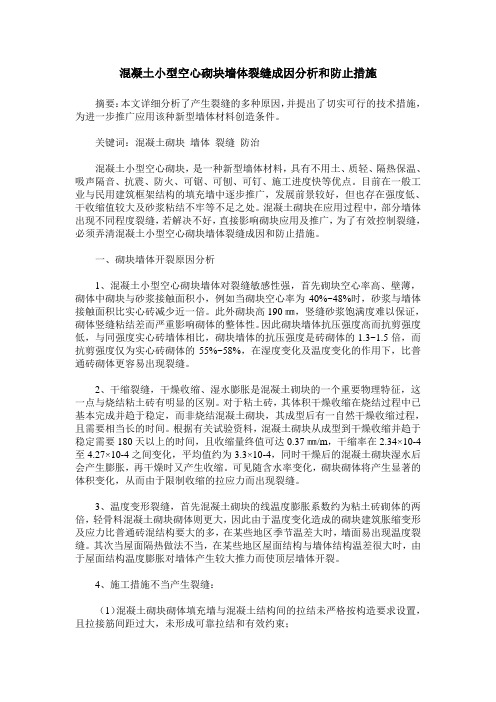

混凝土小型空心砌块墙体裂缝成因分析和防止措施摘要：本文详细分析了产生裂缝的多种原因，并提出了切实可行的技术措施，为进一步推广应用该种新型墙体材料创造条件。
关键词：混凝土砌块墙体裂缝防治混凝土小型空心砌块，是一种新型墙体材料，具有不用土、质轻、隔热保温、吸声隔音、抗震、防火、可锯、可刨、可钉、施工进度快等优点。
目前在一般工业与民用建筑框架结构的填充墙中逐步推广，发展前景较好，但也存在强度低、干收缩值较大及砂浆粘结不牢等不足之处。
混凝土砌块在应用过程中，部分墙体出现不同程度裂缝，若解决不好，直接影响砌块应用及推广，为了有效控制裂缝，必须弄清混凝土小型空心砌块墙体裂缝成因和防止措施。
一、砌块墙体开裂原因分析1、混凝土小型空心砌块墙体对裂缝敏感性强，首先砌块空心率高、壁薄，砌体中砌块与砂浆接触面积小，例如当砌块空心率为40%~48%时，砂浆与墙体接触面积比实心砖减少近一倍。
此外砌块高190㎜，竖缝砂浆饱满度难以保证，砌体竖缝粘结差而严重影响砌体的整体性。
因此砌块墙体抗压强度高而抗剪强度低，与同强度实心砖墙体相比，砌块墙体的抗压强度是砖砌体的1.3~1.5倍，而抗剪强度仅为实心砖砌体的55%~58%，在湿度变化及温度变化的作用下，比普通砖砌体更容易出现裂缝。
2、干缩裂缝，干燥收缩、湿水膨胀是混凝土砌块的一个重要物理特征，这一点与烧结粘土砖有明显的区别。
对于粘土砖，其体积干燥收缩在烧结过程中已基本完成并趋于稳定，而非烧结混凝土砌块，其成型后有一自然干燥收缩过程，且需要相当长的时间。
根据有关试验资料，混凝土砌块从成型到干燥收缩并趋于稳定需要180天以上的时间，且收缩量终值可达0.37㎜/m，干缩率在2.34×10-4至4.27×10-4之间变化，平均值约为3.3×10-4，同时干燥后的混凝土砌块湿水后会产生膨胀，再干燥时又产生收缩。
可见随含水率变化，砌块砌体将产生显著的体积变化，从而由于限制收缩的拉应力而出现裂缝。
混凝土小型空心砌块填充墙裂缝分析及施工防治措施【摘要】：本文分析了混凝土小型空心砌块填充墙裂缝产生的部位和特征，提出了具体的施工质量控制措施，和大家探讨。
【关键词】：混凝土小型空心砌块；竖向裂缝；水平裂缝[ Abstract ]: This paper analyzed the concrete small hollow block wall crack position and characteristic, put forward specific measures to control construction quality, and everybody discussion.[ Key words ]: small concrete hollow block; vertical fracture; horizontal crack 近年来，我国因挖土烧砖而造成耕地面积大量减少。
为了保护土地资源和生态环境，促进新型材料的发展，国家已立法严禁毁害农田烧制实心粘土砖，禁止在建筑工程上应用实心砖。
至此，使墙材改革工作有了一个决定性的方向。
虽然市面上已有多种墙材选择，但是无论采用何种新型墙体材料作建筑物的围护墙和内间墙，墙体开裂、渗漏的现象仍然不少，严重困扰着建筑使用者、设计、施工单位，困扰着墙体改革工作的进展。
究其原因，主要是人们没有充分认识各种新型材料的特性，没有抓住外墙渗漏的关键原因，采取适当措施设防。
混凝土空心砌块作为框架结构填充墙体材料应运而生，近年来在海南也得到了很大的发展。
它的规格一般为390×240×190、390×190×190、390×120×190等。
混凝土小型空心砌块以其工艺简单、取材方便、成本低，主要是以普通混凝土拌合物为原料，经成型、养护而成的空心块体墙材，符合国家墙改政策，同时高强、保温、隔音性能好，而越来越受到设计及建设单位的欢迎，但容易出现裂缝等质量通病，为让砼小型空心砌块住宅工程的质量让用户得到满意，减少裂缝对住宅质量影响，因此必须对墙体裂缝进行有效控制。
轻体小型空心砌块墙体裂缝分析与预防措施摘要：随着高层建筑的不断增多，轻集料混凝土小型空心砌块成为近年来使用较多的非承重新型墙体材料，但由于砌块强度等级低、吸水率高、收缩变形大，且沿用传统的墙体砌筑方法与墙面抹灰工艺，经常出现墙体裂缝，由裂缝引起渗漏、墙面抹灰空鼓、开裂等质量问题。
要根本解决轻集料混凝土小型空心砌块墙体裂缝问题就必须从砌体裂缝的形成原因入手。
关键词：高层建筑混凝土墙体裂缝渗漏温度Abstract: with the increasing of high-rise buildings, lightweight aggregate concrete small hollow blocks become in recent years used more blame bearing new wall materials, but because block intensity level is low, bibulous rate is high, the contraction deformation of big, and adhere to the traditional building method of the wall plastering technology with metope, often appear wall cracks, caused by leakage crack, metope empty drum, plastering quality problem such as craze. To fundamentally solve lightweight aggregate concrete hollow blocks wall cracks small must be the cause of formation of the masonry structure from the start.Keywords: high building concrete wall temperature crack leakage中图分类号：[TU208.3]文献标识码：A 文章编号：墙体裂缝产生的形式和种类很多，主要表现形式为不同材料间的界面裂缝，墙体中间的水平裂缝、竖向裂缝，山墙面的阶梯式裂缝。
本科生毕业论文（设计）题目关于墙面裂缝产生原因的讨论及控制与措施毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。
砼小型空心砌块填充墙开裂控制【摘要】本文通过实地调查，总结出砼砌块填充墙裂缝的分布规律，结合室内试验和样板工程，提出解决墙体开裂的初步方案。
【关键词】砼小型空心砌块；裂缝；收缩；机理；控制随着国家禁止使用粘土墙体材料力度的不断加大，砼小型空心砌块由于价格低廉、环保、施工快速简便，已在新疆许多建筑工程中得到广泛应用，但是随之而来也出现了不少质量问题，如墙体的开裂、渗漏等，但是对于非承重的框架结构填充墙的裂缝成因和治理，迄今还缺乏深入系统的研究。
因此有必要对砼砌块框架填充墙体开裂的成因和治理进行探讨。
1 今年初，我公司通过对已竣工的工程进行实地的考查，初步找出影响砌块填充墙裂缝的几种主要施工和生产因素。
并结合本公司的实际经验，提出解决砌块墙体裂缝的初步措施。
在对已竣工的工程调查中，调查发现：裂缝的宽度为0.3mm-3mm，这些裂缝发生的主要部位有：1.1 框架梁底部、楼梯平台梁底部与砌块填充墙交接处出现水平裂缝。
1.2 框架柱、构造柱与砌块填充墙交接处出现竖向裂缝。
1.3 洞口上方出现斜向上发展的裂缝。
1.4 窗台出现八字形裂缝。
1.5 部分墙长过大的墙体中部出现竖向裂缝。
2 施工中存在的质量问题：在调查中我们对在建工程进行仔细检查，其中有3幢工程内外墙均采用砼砌块砌筑；余下的14幢为外墙采用粘土空心砖，内墙采用砼砌块。
检查中发现相当多的建筑技术人员对砼砌块的性能、特点及其应用技术不了解。
尤其是一线操作工人，他们习惯于粘土实心砖的施工方法，施工时普遍存在着违章操作的现象，这些因素加剧了砼砌块填充墙裂缝的发展，有时甚至是砌块填充墙开裂的主要原因。
调查中发现存在的质量问题主要有：2.1 使用不合格的砼砌块：调查中我们对施工现场的14批砌块进行抽检，分别进行砌块的力学和物理性能试验，试验结果：砌块强度达不到设计要求的有4组（设计强度等级为mu5）；软化系数大于0.8的约有4组；相对含水率大于40%有4组。
小型砌块墙体裂缝分析及控制措施段大荣上海新马建设（集团）有限公司下面简要分析了小型砌块墙体裂缝出现的类型、产生的原因，并在此基础上针对性地提出了具体控制小型砌块墙体裂缝的措施。
关键：小型砌块裂缝前言近年来，随着我国经济的振兴和改革步步深入，建筑业的发展十分迅速，一幢幢高层和超高层建筑如雨后春笋般的拔地而起，新结构、新技术、新材料、新设备、新工艺在一些有着重大影响的重点工程中得到充分的运用。
墙体材料改革的进程中，小型砌块作为新兴材料，发挥着非常重要的作用，得到建筑界普遍认可，在我国现有建筑中得到了广泛推广、然而小型砌块所砌墙体的裂缝问题，仍然制约着小型砌块在建筑中的应用。
本文就小型砌块墙体常见裂缝的成因及预防措施进行粗浅的分析及探讨，论证小型砌块墙体裂缝不是绝症，只要抓好设计和施工，认真采取相应措施，可以充分预防和减少出现裂缝，从而使小型砌块作为墙体的主导材料之一，发挥其独特的节能、保土的优势。
一、常见小型砌块墙体裂缝产生的原因分析1、地基基础不均匀沉降引起小型砌块墙体的裂缝由于地基处理不当，引起基础不均匀沉降，使墙体在挠曲作用下产生剪切导致主拉应力过大，墙体内部存在很大的剪力，如果墙体抗剪力较差，墙体的结构刚度、抗剪强度不满足要求时，就会发生墙体裂缝。
此类实例较多，主要有斜裂缝，窗间墙裂缝，底层窗下墙竖直裂缝等。
其中，斜裂缝和窗下墙竖直裂缝较为常见，主要由于窗下墙受基底反力后因反向变形过大受剪造成，常在建筑物的下部。
当桩基基础梁刚度不足时，会因柱基础的沉降大于基础梁的沉降，造成基础梁上拱而使墙体开裂，且首先在窗对角突破由下往上发展，呈正“正”字裂缝，还可在底层中部窗台处突破形成由上至下的竖裂缝；反而，当两端沉降过大，则形成的两端由下往上的倒“八”字裂缝；当纵横墙交点处沉降过大，则在窗台下角形成上宽下窄的竖裂缝，有时还有沿窗台下角的水平缝；当外纵墙凹凸设计时，由于一侧的不均匀沉降，还可导致在此产生水平推力而组成力偶，从而导致此交接处的竖裂缝；当某一端下沉过大时，则在某端形成沉降端高的斜裂缝等。
2、温度变化引起小型砌块墙体的裂缝温度裂缝是造成墙体早期裂缝的主要原因，温度的变化会引起材料的热胀，冷缩，在相同的温度条件下，钢筋砼的线膨胀系数是砌体膨胀系数的两倍多，当约束条件下温度变形引起的温度应力足够大时，砌体就会产生温度裂缝。
在夏季，屋面温度大大高于墙体温度，往下逐层降低，建筑物的变形产生明显差异，特别体现在顶层由于屋顶变形大于墙体变形，并且房屋两端为“自由端”，中间渐小，顶层大，下部小，墙体受到很大的水平推力，导致顶层部位墙体开裂。
主要有屋顶纵墙的八字形裂缝和顶层圈梁附近的水平裂缝。
最常见的裂缝是在砼平屋盖房屋顶层两端的墙体上，如在门窗洞边的正八字斜裂缝，平屋面向两端热胀时，致使下部砌体出现正“八”字裂缝，当冷缩时，就出现倒“八”字裂缝，一涨一缩则易出现“x”字裂缝。
温差应力引起的裂缝，主要在平屋顶，房屋顶层的端部开间，有端部窗上角斜裂缝，端部内纵墙的斜裂缝，或为圈梁下的水平缝，建筑砌体、梁等随着温度变化而变形，而建筑物的特点使其各层面受屋面度变化制约差异很大。
3、小型砌块的干缩裂缝小砌块是有混凝土浇筑而成，不同于粘土砖系烧结而成，因而小砌块的干缩值较大，一般在自然养护28天后，其收缩率约0.035%(亦即0.35mm/m)，砌成后约为0.02％，其收缩应力可达0.3MPz，大大超过砌体的抗拉强度。
而且小砌块在28天以内的收缩率要比28天以后的收缩率大好几倍，当然28天以后的小砌块如遇水浸湿。
再干燥，其收缩率也在0.025％以上。
所以对于长墙容易出现干缩裂缝。
小型砌块干缩值一般≤0.4 mm/m。
如在自然养护条件下，砼砌块在成型28天后，其收缩趋于稳定，一般线收缩率在0.03％－0.035％之间，相对含水率也稳定在54％～62％之间。
砼砌体砌筑后，在正常条件下，其含水率继续下降，最低可达10％左右，其干缩率可达0.018％－0.027％，其大小与砼砌块原有的含水率有关，也与温湿度条件有一定关系。
这种干缩是在一个相当长的时期内延续的，整个砌体处于徐变状态中。
如果砼砌块在养护、运输、存放、砌筑等环节上产生疏忽，再加上砌块本身存在的质量问题。
搬运中产生的内伤、砌筑时砂浆饱满度不够等因素，则反应在砌体上会产生呈发丝状分布的裂缝，边贯水平缝和墙角阶梯缝等现象。
对于砌块、灰砂砖、粉煤灰砖等砌体，随着含水量的降低，材料会产生较大的干缩变形。
如砼砌块的干缩率为0.3～0.45 mm/m，它相当于25～40℃的温度变形，可见干缩变形的影响很大。
轻骨料块体砌体的干缩变形更大。
干缩变形的特征是早期发展比较快，如砌块出窑后放置28d能完成50％左右的干缩变形，以后逐步变慢，几年后材料才能停止干缩。
但是干缩后的材料受湿后仍会发生膨胀，脱水后材料会再次发生干缩变形，但其干缩率有所减小，约为第一次的80％左右。
这类干缩变形引起的裂缝在建筑上分布广、数量多、裂缝的程度也比较严重、如房屋内外纵墙中间对称分布的倒八字裂缝；在建筑底部一至二层窗台边出现的斜裂缝或竖向裂缝；在屋顶圈梁下出现的水平缝和水平包角裂缝；在大片墙面上出现的底部重、上部较轻的竖向裂缝、另外不同材料和构件的差异变形也会导致砌体开裂。
如楼板错层处或高低层连接处常出现的裂缝，框架填充墙或柱间墙因不同材料的差异变形出现的裂缝；空腔墙内外叶墙用不同材料或温度、湿度变化引起的墙体裂缝，这种情况一般外叶墙裂缝较内叶墙严重。
二、常见小型砌块墙体裂缝的控制措施1、由地基基础不均匀沉降引起的小型砌块墙体裂缝控制对于不均匀沉降导致的裂缝应以预防为主，即无地质勘察资料严禁做施工图设计，严格按图施工，不得擅自更改、任意处理，根据本地区通病，如能在那些开大窗洞的教学楼底层窗台下设置构造圈梁与底梁构成刚度较大的复合墙梁结构，对防止所述裂缝有明显效果。
治理的原则是，观测裂缝发展的速度、部位、程度，决定是表面处理还是上部加固或基础加固处理。
在设计上考虑增大基础梁断面。
从而使基础柱与基础梁的沉降趋于一致，解决由于基础梁刚度不够上拱而引起的墙体开裂。
另外对待钻探工作要十分认真，尤其注意对软地基进行必要的加固处理。
重视地基处理。
减少地基不均匀沉降是防止墙体裂缝的重要措施，特别是软弱地基，湿陷性黄土地基和季节性冻土，要采取相应的措施，并应注意防止因开挖引起邻近建筑物的地基沉降。
不要一味地加大基础断面，增设加大基础圈梁。
对沉降缝的设置要合理，严格按照国家规范进行。
特别注意对长度过大，平面形状复杂，温差较大的建筑物，设置合理的沉降缝，使沉降缝的两侧各自沉降。
2、由温度变化引起的小型砌块墙体裂缝控制在设计和施工方面，一是减缓消除热胀冷缩动力源，如设隔热层、变形缝；二是增强相关砌体抗力，如提高砂浆强度，提高饱满度，空斗改实砌，加筋砌体，加设构造柱；三是提高抹灰的抗裂能力（对于不影响结构安全的缝）。
建筑物应按设计规范规定设置伸缩缝，屋面构造应采用轻质高效的保温隔热层，并在其上架设180～240mm高的通风隔热板，或采用波形瓦屋面，以减少屋板的温差变化，在外墙交接处和内横墙交接处高置构造柱，外纵墙两端部窗间墙尺寸较小时改用钢筋砼墙，使构造柱（墙）与屋顶圈及下层圈梁形成一个闭合圈，以提高墙体整体抗剪能力，两端部开间的房间进深不宜过大，顶层砖砌体不宜采用空斗墙，砌筑砂浆等级不宜低于M5混合砂浆。
对砌块、水泥、砂等原材料的质量要严格把关，保证砌筑的砂浆强度符合规范要求，改善砂浆和易性，确保砂浆饱满度，提高砌体的粘结强度，适当加大顶层圈梁断面，形成较大的整体张拉力以抵抗由于屋面变形对上部墙体产生的水平推力。
在顶层和次层的东、西各一单元窗台下增设一道圈梁，断面略小于上圈梁。
顶层墙面墙角处，增加圆14（原用圆14）拉结筋，以增力抗拉强度。
适当增加建筑物顶部保温层厚度或增设架空隔热板。
合理安排屋面保温层的施工，屋面施工时尽量避开高温季节。
对较长的建筑物，应在端部屋顶及墙上采取重点加强措施，设置一定数量的钢筋网，以增加抗拉强度。
防止由于钢砼屋盖的温度变形引起的顶层墙体开裂，可在钢砼平屋盖上应设置隔热层或保温层；采用刚性防水层时，应设置隔离层、分舱缝（分舱缝应填以柔性材料）、隔热板。
檐口和女儿墙也要断开。
在多层房屋的两端顶层及下一层两个开间的窗台高度处沿内外纵墙及横墙设置钢砼墙带或钢筋墙带（即窗顶设圈梁、窗台是墙带），在设置钢砼墙带部位的门窗两侧一孔，各加：圆10竖筋，再用C15混凝土灌实。
屋盖处挑梁伸入墙体部分的长度在满足抗倾复计算要求情况下宜适当延长，且挑梁根部应与圈梁连成整体。
在不影响房屋整体刚度的情况下，可在房屋端部或变形缝两侧开间的屋面板底设置滑动层（刷废机油两遍或铺油毡一层）。
3、小型砌块墙体干缩裂缝控制要保证小型砌块的保养期。
小型砌块建筑的干缩裂缝对建筑物影响很大。
而其中一个非常重要的环节就是要控制好砌块本身原有的含水率。
除了生产企业提高砌块本身内在质量包括控制其最大吸水率以外，非常重要的一条就是要保证砌块的28d龄期再上墙，从实践来看，保证砌块龄期一个月以上上墙效果更佳。
另外要严格控制砌块的搬运及堆放环节。
砌块的搬运过程必须轻拿轻放，严防野蛮装卸。
防止因砌块内伤而产生一时释放不了的应力，并要求堆放整齐，加盖防水物品，严禁遭雨淋。
改变传统的外墙抹面顺序。
实践证明外墙抹面从次顶层开始往下，最后抹顶层，这对防止干缩裂缝的产生颇有效果。
采用水泥石灰砂浆。
配比以1：1：5或接近1：1：6为好，其强度大约在0.5Mpa左右。
这种砂浆吸水。
放水性能都较好，对砌体不准洒水抹灰能起到补充作用。
在施工时，设置构造柱增强墙体的整体性和延性，但构造柱设置又不宜过多，在纵横墙体交叉部位、墙体转角处，框架平面外的真充墙与柱的连接部位可设置C15砼构造柱，在满足高度厚比要求的情况下，构造柱间距不宜大于6m。
每道填充墙至少设置一道C15砼加强带（钢筋两端与框架柱预埋铁件焊接），墙高超过4m时宜设置2道。
无门窗洞口时，可设置在1/2墙高部位，层高3m左右时，宜设置在门或窗过梁部位。
水电管线必须在砌墙前埋设，并沿管线设置细石砼加强带。
门窗洞口宜采用钢砼过梁，搁置长度不小于390mm。
小砌块应在达到设计强度等级并在龄期一个月以后方可使用。
砌块应采用密实性混凝土，并机械成型。
砌筑前不应洒水淋湿，对于已砌好墙体，最好能覆盖塑料布防雨，被雨淋湿处，应拆除最上一皮，方能继续砌筑。
严格对孔错缝砌筑，尽量采用塑性砂浆，确保灰缝饱满并符合规程要求。
4、小型砌块墙体的其它裂缝控制这些裂缝包括：混凝土构件变形导致的砌体裂缝，如当挑梁上填充墙、梁相继同步施工致使挠度过大，其上砌体产生内低外高斜裂缝及与外纵墙之间的竖缝等；砌体本身承载力不足如砖柱承载力不足时在下部1/3高度处出现的竖缝；砌体构造要求不良，如施工洞留置和拉结筋放置不当造成的洞边缝；施工质量差造成的缝，如砌体通缝，灰缝砂浆不饱满，含水率掌握不当，脚手眼设置不当，组砌不当等。
