2.主变压器的选择2.1 主变压器的容量和台数的确定首先，新建一个发电厂，要先确定电厂的规模和装机容量。
同时主变压器的容量、台数直接影响主接线的形式和配电装置结构。
2.1.1发电厂主变压器台数的选择（1）当发电机有电压直配线时应设备发电机电压母线，为保证供电可靠性，接在发电机电压母线上的主变压器一般不少于两台。
（2）大容量的发电机一般采用单元接线，与变压器连接成一个单元。
当发电机容量不大时，可由两台发电机与一台变压器组成扩大单元接线。
2.1.2主变压器容量的确定原则1. 接于发电机电压母线上的主变压器容量的选择（1）发电机出力最大，发电机电压母线上负荷最小时，扣除厂用电负荷后主变压器能将发电机电压母线上的剩余有功和无功容量送入系统。
（2）当接在发电机电压母线上最大一台发电机组停用时，或因供热负荷变动而需要限制本厂出力时，或因电力系统经济运行的要求而需要限制本厂出力时，主变压器应能从系统中到送功率，以保证发电机组电压母线上最大负荷的需求。
（3）根据系统经济运行的要求而限制本厂输出功率时，能供给发电机电压的最大负荷。
（4）若发电机电压母线上接有两台或两台以上主变时，当其中容量最大的一台因故退出运行时，其他变压器在允许正常过负荷范围内，应能输送母线剩余功率的70%以上。
2. 单元接线的主变压器容量的确定单元接线时变压器容量应与发电机容量配套，按发电机的额定容量扣除本机组的厂用负荷后，留有10%的裕度来确定。
对扩大单元接线的变压器容量应按单元接线原则计算出的两台机容量之和选择，应尽可能采用分裂绕组变压器。

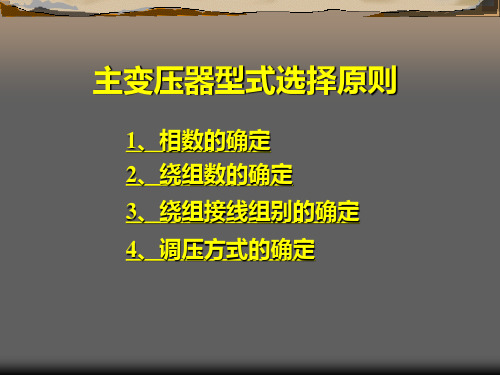

2.2主变压器型式的选择原则2.2.1相数的确定电力变压器有单相变压器和三相变压器组，单相变压器组是由三个单项的变压器组成的。
三相变压器与同容量的单相变压器组相比较，价格低、占地面积小，而且运行损耗减少12～15％，因此，在330kV及以下电力系统中，一般都选用三相变压器，只有在受变压器的制造和运输条件限制时，才考虑单向变压器组。
110KV，35KV，10KV电气主接线设计及变压器容量的选择2021-03-16 08:54:50| 分类：高压电气资料| 标签：110kv 35kv 10kv 变压器容量|举报|字号大中小订阅目录第一章电气主接线设计及变压器容量的选择第1．1节主变台数和容量的选择〔1〕第1．2节主变压器形式的选择〔1〕第1．3节主接线方案的技术比较〔2〕第1．4节站用变压器选择〔6〕第1．5节10KV电缆出线电抗器的选择〔6〕第二章短路电流计算书第2．1节短路电流计算的目的〔7〕第2．2节短路电流计算的一般规定〔7〕第2．3节短路电流计算步骤〔8〕第2．4节变压器及电抗的参数选择〔9〕第三章电气设备选型及校验第3．1节变电站网络化解〔15〕第3．2节断路器的选择及校验〔20〕第3．3节隔分开关的选择及校验〔23〕第3．4节熔断器的选择及校验〔24〕第3．5节电流互感器的选择及校验〔29〕第3．6节电压互感器的选择及校验〔29〕第3．7节避雷器的选择及校验〔31〕第3．8节母线和电缆〔33〕设备选择表〔38〕参考文献〔39〕第一章电气主接线设计及主变压器容量选择第1．1节台数和容量的选择〔1〕主变压器的台数和容量，应根据地区供电条件、负荷性质、用电容量和运行方式等综合考虑确定。
〔2〕主变压器容量一般按变电所、建成后5～10年的规划负荷选择，并适当考虑到远期的负荷开展。
对于城网变电所，主变压器容量应与城市规划相结合。
〔3〕在有一、二级负荷的变电所中宜装设两台主变压器，当技术经济比较合理时，可装设两台以上主变压器。
如变电所可由中、低压侧电力网获得跔容量的备用电源时，可装设一台主变压器。
〔4〕装有两台及以上主变压器的变电所，当断开一台时，其余主变压器的容量不应小于60%的全部负荷，并应保证用户的一、二级负荷。
第1．2节主变压器型式的选择〔1〕110kV及10kV主变压器一般均应选用三相双绕组变压器。
〔2〕具有三种电压的变电所，如通过主变压器各侧绕组的功率均到达该变压器容量的15%以上，主变压器宜采用三相三绕组变压器。
第三章变压器的选择1.1主变压器台数的确定变压器设计规范中一、二级负荷的变电所中宜装设两台主变压器，当技术经济比较合理时，可装设两台以上的主变压器，如变电所中可由中、低压侧电力网取得足够容量的备用电源时，可装设一台主变压器。
装有两台及两台以上主变压器的变电所，当断开一台时，其余变压器的容量不应小于60%的全部负荷并应保证用户的一、二级负荷。
已知系统情况为本站经2回U0kv 线路与系统相连，分别用于35kv和10kv向本地用户供电。
在该待设计变电所供电的负荷中，同时存在有一、二级负荷。
故在本设计中选择两台主变压器。
1.2主变压器型号和容量的确定：1.主变容量一般按变电所建成后5〜10年的规划负荷来进行选择，并适当考虑远期10〜20年的负荷发展。
对于城郊变电所，主变压器容量应与城市规划相结合。
2.根据变电所所带负荷的性质和电网结构来确定主变的容量。
对于有重要负荷的变电所，应考虑当一台主变压器停运时，其余主变压器的容量一般应满足60%。
考虑变压器有1.3倍事故过负荷能力，则0.6*1.3=78%,即退出一台时，可以满足78%的最大负荷。
本站主要负荷占60%,在短路时(2小时)带全部主要负荷和一半左右1类负荷。
在两小时内进行调度，使主要负荷减至正常水平。
主变压器的容量为：Sn=0.6P mCos (2-1)=0.6x(10+3.6)/0.85=9.6MVA=9600KVA3.相数选择变压器有单相变压器组和三相变压器组。
在330kv及以下的发电厂和变电站中，一般选择三相变压器。
单相变压器组由三个单相的变压器组成，造价高、占地多、运行费用高。
只有受变压器的制造和运输条件的限制时，才考虑采用单相变压器组，因此在本次设计中采用三相变压器组。
4.绕组数选择：在具有三种电压等级的变电所中，如果通过主变各绕组的功率达到该变压器容量的15%以上，或在低压侧虽没有负荷，但是在变电所内需要装无功补偿设备时，主变压器宜选用三绕组变压器。
主变压器容量的选择2.1主变压器的选择主变压器是主接线的中心环节，其台数、容量和型式的初步选择是构成各种主接线的基础，并对发电厂和变电所的技术经济性有很大影响。
2.1.1主变容台数的选择（1）对大城市郊区的一次变，在中、低压侧构成环网情况下，装两台主变为宜。
（2）对地区性孤立的一次变或大型的工业专用变电所，设计时应考虑装三台的可能性。
（3）对规划只装两台主变的变电所，其主变基础宜大于变压器容量的1-2级设计，以便负荷发展时更换主变。
变压器的容量、台数直接影响到变电站的电气主接线形式和配电装置的结构。
它的确定除了依据传递容量基本原始资料外，还要根据电力系统5—10年的远景发展计划，输送功率的大小、馈线回路数、电压等级以及接入电力系统中的紧密程度等因素，进行综合分析与合理的选择。
（4）在有一级，二级负荷的变电站中，应该装设两台主变电压器。
当技术经济比较合理时主变压器的台数也可以多于两台。
如果变电站可由中、低压侧电力网中取得足够能量的备用电源时，可以装设一台主变压器。
（5）装设两台及其以上主变压器的变电站中，当断开一台时，其余主变压器的容量应保证用户一级负荷和部分二级负荷（一般不应小于主变压器容量的60%）。
具有三种电压等级的变电站中，如果通过主变压器各侧绕组的功率均达到主变压器容量的15%时，主变电压器宜采用三绕组变压器。
2.1.2主变容量选择根据“35～110KV变电所设计规范”主要变压器的台数和容量，应根据地区供电条件、负荷性质、用电容量和运行方式等条件综合考虑确定。
在有一、二级负荷变电所中宜装设两台主变压器，当技术经济比较合理时，可装设两台以上主变压器。
装有两台及以上主变压器的变电所，当断开一台时，其余主变压器的容量不应小于60％的全部负荷，并应保证用户的一、二级负荷。
具有三种电压的变电所，如通过主变压器各侧线圈的功率均达到该变压器的15％以上，主要变压器宜采用三线圈变压器。
由于我国电力不足、缺电严重、电网电压波动较大。
