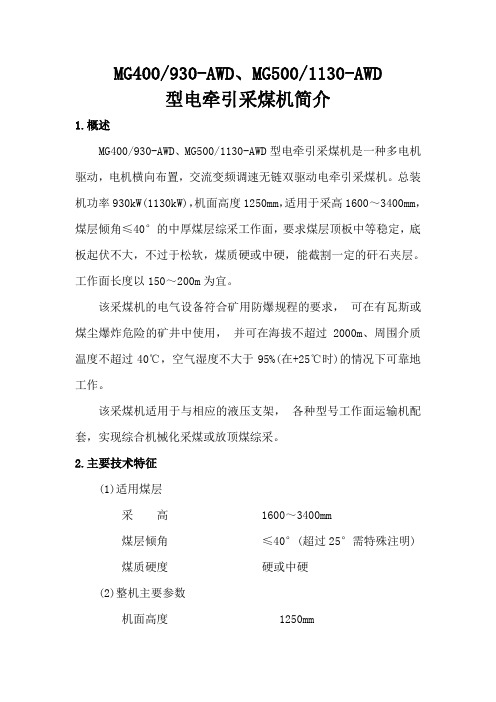

MG400/930-AWD、MG500/1130-AWD型电牵引采煤机简介1.概述MG400/930-AWD、MG500/1130-AWD型电牵引采煤机是一种多电机驱动，电机横向布置，交流变频调速无链双驱动电牵引采煤机。
总装机功率930kW(1130kW)，机面高度1250mm，适用于采高1600～3400mm，煤层倾角≤40°的中厚煤层综采工作面，要求煤层顶板中等稳定，底板起伏不大，不过于松软，煤质硬或中硬，能截割一定的矸石夹层。
工作面长度以150～200m为宜。
该采煤机的电气设备符合矿用防爆规程的要求，可在有瓦斯或煤尘爆炸危险的矿井中使用，并可在海拔不超过2000m、周围介质温度不超过40℃，空气湿度不大于95%(在+25℃时)的情况下可靠地工作。
该采煤机适用于与相应的液压支架，各种型号工作面运输机配套，实现综合机械化采煤或放顶煤综采。
2.主要技术特征(1)适用煤层采高 1600～3400mm煤层倾角≤40°(超过25°需特殊注明)煤质硬度硬或中硬(2)整机主要参数机面高度 1250mm最大采高 3300mm 3400mm下切卧 350mm 450mm过煤高度 405mm装机功率 2×400(500)+2×55+20 kW摇臂摆动中心距 8100mm截深 800mm(3)电动机: 截割电机牵引电机调高泵电机型号 YBC—400G3 YBC-55B YBCB-20G[进口 500kW]功率 400kW(500kW) 55kW 20kW电压 3300V 380V 3300V转速 1470r/min 0-2440r/min 1470r/min冷却水量 30L/min 20L/min 10L/min冷却水压 1.5Mpa 1.5Mpa 1.5Mpa(4)牵引:型式交流变频调速、电机驱动齿轮销轨式无链牵引牵引力 670～400kN牵引速度 0～8.5～14.2m/min(5)截割:摇臂长度 2400mm摇臂摆角 -15.7°～＋35.7°滚筒线速度 3.24m/s 3.65m/s滚筒转速 38.7r/min(6)调高泵箱：调高双联齿轮泵型号 P124-G25085BL 54/G10NKG主泵工作压力 23Mpa(最高压力25Mpa)辅泵工作压力 2Mpa理论排量 25ml/r+10ml/r工作转速 1470r/min滚筒全行程升起时间 64.1s滚筒全行程下降时间 47s(7)操纵方式:中部手控(开停机、停运输机、调速换向)两端电控(停机、调速换向、调高)无线摇控(停机、调速换向、调高)(8)主电缆:拖缆方式自动拖缆主电缆规格一根MCPT1.9/3.3 3×95＋1×50＋3×4 (9)冷却和喷雾:冷却各电机、变压器箱、变频器箱、调高泵箱、摇臂分别冷却。
MG400/930-WD型交流电牵引采煤机技术协议2010年7月2日，山西华美奥能源集团有限公司、上海创力矿山设备有限公司等有关人员就矿用MG400/930-WD型交流电牵引采煤机的总体配套和技术要求进行了认真讨论，并达成协议如下：一、采煤机设备型号：MG400/930-WD。
二、采煤机主要技术参数1.总装机功率：930kW;2.供电电压：3300V、50Hz;3.供电方式：单电缆进线;4.截割电机功率：2×400Kw;5.牵引电机功率：2×55Kw;6.泵电机功率：20Kw;7.采高范围： 2.2—4.0 m;8.适应倾角：≤16°;9.煤质硬度：≤f4;10.机面高度：1587 mm;11.截深：800 mm;12.摇臂形式：整体弯摇臂;13.滚筒转速：32.554 r/min；14.滚筒直径: Φ1800 mm（凯南麦特强力耐磨四头螺旋叶片滚筒）；15.卧底量：300mm；16.过煤高度：680mm;17．牵引形式：机载交流变频调速销轨式无链牵引18．牵引力：720 /445 kN19．牵引速度：0-7.3—12.2 m/min20．操纵布置：整机布置分两端及中间三个操纵点21．操纵形式：机器中间手动控制、两端端头控制站控制及无线电遥控22．喷雾方式：内、外喷雾23．冷却方式：电动机、变频调速箱、截割部摇臂水套分别冷却24．供水管型号：KJR38-110/5000(用户自备)三、采煤机的性能特点：1．采用机载交流变频电牵引，变频器采用“一拖一”方式，单台功率不小于160KW，当任一变频器发生故障时，一台变频器能够满足两个行走部要求。
2．机载交流变频调速销轨式无链牵引，节距126mm，具有恒功率自动自动调速，割煤速度0-7.3m/min,空载速度12.2m/min,最大牵引力720KN;3.摇臂采用弯摇臂形式,在摇臂电机采空侧安装离合装置,机械保护采用扭矩轴保护,4.滚筒采用镐形截齿凯南麦特强力耐磨滚筒,方形联接;5.整机采用多电机横向布置结构,主机架为整体铸焊结构，强度大，刚性好，各部件的安装均可单独进行，该机上所有切割反力、牵引力、采煤机的限位、导向作用力均由主机架承受。
MG400/930-WD技术参数采煤机技术规格1.整机技术性能指标：生产能力(t/h)：≥1500采高(m)： 1.8～3.8供电电压(V)： 3300供电频率(Hz) 50总装机功率(kw)： 2×400+2×50+30=930截割电机功率(kw)： 2×400交流牵引电机功率(kw)： 2×50菜单语言：中文操作方式：采机中部手控、采机两端电控、无线遥控急停方式：多点有无起动预警信号：有适应条件：采高1.8m～3.8m,煤层顶板中等稳定,底板不过于松软适应的工作面倾（°)：≤35°；工作面走向倾角（°): ≤±8°煤的单向抗压强度(Mpa) ：≥40可截割夹矸的单向抗压强度(Mpa) ：≥100大修周期(Mt)：≥5MT整机寿命(Mt)：≥20MT2.采煤机的重量和尺寸当摇臂处于水平位置时，两滚筒中心线间的距离(mm)：13120长度(mm)： 15620宽度(mm)： 2340高度(mm)： 1570总重量(kg)： 680003.截割部3.1摇臂型号： N03生产厂家：西安煤矿机械厂结构：两级直齿两级行星齿轮减速直摇臂形式减速级数： 4级齿轮精度： 8-7-7 GB10095-88齿的表面硬度(HB)： HRc58-62长度(mm)： 2500摆角(±°)：三机配套定调高范围(mm)： 1800～3800润滑方式：行星头与榣臂分箱油池飞溅润滑调高油缸的布置形式和技术参数：近水平位置；缸径×活塞杠直径×行程φ250×φ160×620 mm 大修周期(Mt)：≥4寿命(Mt)：≥16重量(t)： 83.2滚筒型式：镐形齿滚筒生产厂家：大同菲利浦斯转速(r.p.m)： 28直径(mm)：≥ 1800有效截深(mm)：≥ 800大修周期(Mt)：≥ 1.8寿命(Mt)：≥ 3重量(t)：≥ 4.53.3截齿类型： PT94生产厂家：大同菲利浦斯数量：按配套滚筒确定材料： 42CrMo硬度： HRC40~45截齿的排列方法：定向制造3.4齿套类型： PS90生产厂家：大同菲利浦斯数量：按配套滚筒确定材料： 42CrMo硬度： HRC40~453.5齿座类型： PB200生产厂家：大同菲利浦斯材料： 42CrMo硬度： HRC40~45抗磨性：优良寿命(Mt)：≥ 43.6灭尘系统(内外喷雾分别列出)类型：内外喷雾水量(l/min)： 160水压(Mpa)： 3.0喷嘴数量（个）：外喷雾每个摇臂8个喷嘴、内喷雾由滚筒定灭尘效果：达到2001版煤安要求3.7冷却方式和主要技术参数需要的水压和水量(Mpa、l/min)： 3 、100冷却水的排放方式：集中收集排放4.牵引部类型：交流变频调速齿轮销轨式生产厂家：西安煤矿机械厂最大牵引力(KN)： 680最大牵引速度(m/min)： 13.9最大牵引力时的牵引速度（m/min）： 8.3牵引力和牵引速度的关系曲线图：牵引恒功率自动调速能否根据刮板机运行功率自动调速：能冷却方式和它的主要技术参数：牵引电机水冷牵引部的尺寸(L×W×H mm)：2765×1400×1600牵引部重量(kg)： 6500大修周期(Mt)：≥4寿命(Mt)：≥165．牵引末级传动装置结构形式：三机配套定润滑方式：轴承润滑脂润滑齿轮模数： m＝40寿命(Mt)：≥36，采煤机的其它机械部分滑靴类型：导向滑靴平滑靴接触面积(mm2)： 23000 71500接触比压(Mpa)： 7.3 3.77.润滑润滑油的类型：N320齿轮油;N100液压油润滑方式：油箱飞溅润滑润滑脂的类型：ZL-3极压锂基润滑脂是否采用集中润滑方式：否8.电机8.1截割电机制造厂家：抚顺煤矿电机厂/西北煤矿电机厂型号： YBCS-400额定功率(KW)： 400额定电压(V)： 3300额定电流(A) ： 83额定功率因数(cosΦ)：0.88额定转速(r.p.m)： 1470起动扭矩/额定扭矩： 2.2起动电流/额定电流： 5.5最大扭矩/额定扭矩： 2.4频率(Hz)： 50额定频率： 50绝缘等级： H接线方式： Y工作方式： SI防爆的类型和标准：ExdI防护等级： IP55冷却方式：定子水冷允许温升(℃) ：135℃温度预警、155℃停电机过热保护：PT100、JW2-160H温度节点制造标准：MT476-1996、GB3836.1-2000、GB3836.2-2000外形尺寸(L×W×H mm)：1115×805×1025重量(kg)： 2750寿命(Mt)：≥48.2破碎机电机制造厂家：抚顺煤矿电机厂/西北煤矿电机厂型号： YBC3-150额定功率(KW)： 150额定电压(V)： 3300额定电流(A) ： 33额定功率因数(cosΦ)：0.86额定转速(r.p.m)：1470起动扭矩/额定扭矩：2.0起动电流/额定电流：5.5最大扭矩/额定扭矩：2.2频率(Hz)： 50额定频率(Hz)： 50绝缘等级： H接线方式： Y工作方式： S1防爆的类型和标准：ExdI、GB3836.1-2000防护等级： IP44冷却方式：水冷允许温升(℃) ： 135℃温度预警、155℃停电机过热保护：PT100、JW2-160H温度节点制造标准： MT476-1996外形尺寸（L×W×H mm）：825×595×892.5重量(kg)： 1102寿命(Mt)：≥48.3牵引电机制造厂家：抚顺煤矿电机厂/西北煤矿电机厂型号： YBQYS-55额定功率(KW)： 55额定电压(V)： 380额定电流(A) ： 105额定功率因数(cosΦ)：0.87额定转速(r.p.m)： 1475起动扭矩/额定扭矩：2.0起动电流/额定电流：6.0最大扭矩/额定扭矩：2.2频率(Hz)： 0～50～83额定频率(Hz)： 50绝缘等级： H接线方式：△工作方式： SI防爆的类型和标准：ExdI防护等级： IP54冷却方式：定子水冷允许温升(℃) ： 135℃温度预警，155℃停电机过热保护：PT100 和JW2-135H温度节点制造标准：MT476-1996外形尺寸(L×W×H mm)：1035×470×470重量(kg)： 865寿命(Mt)：≥48.4泵电机制造厂家：抚顺煤矿电机厂/西北煤矿电机厂型号： YBRB-20额定功率(KW)： 20额定电压(V)： 3300额定电流(A) ： 4.4额定功率因数(cosΦ)：0.86额定转速(r.p.m)： 1475起动扭矩/额定扭矩：2.1起动电流/额定电流：5.6最大扭矩/额定扭矩：2.2频率(Hz)： 50额定频率(Hz)： 50绝缘等级： H接线方式： Y工作方式： SI防爆的类型和标准：ExdI防护等级： IP44冷却方式：水冷允许温升(℃) ： 135℃温度预警，155℃停电机过热保护：PT100 和JW2-160H温度节点制造标准：MT476-1996、QJ/FDJ5018-2005外形尺寸(L×W×H mm)：790×￠400重量(kg)： 440寿命(Mt)：≥49.采煤机电控箱额定电压(V)： 3300v额定电流(A)： 290A控制电压(V)：160V,110V,24V保护类型：过零保护、截割、破碎、泵、牵引电机温度保护、瓦斯超限、牵引、破碎电机电流保护、截割、破碎电机绝缘保护、变频器保护、变压器温度保护、牵引电机和电控箱水流量保护保护设定值的范围：变压器温度135℃～160℃、其余135℃～155℃、电流保护1.2Ie接入电缆插头和插座的型号和规格：Victor公司A433.3KV.500A接入电缆的最大外径(mm)：ф80]I、ExdI防爆类型和标准： Exd[ib制造标准：GB3836.1-2000、GB3836.2-2000、GB3836.3-2000、GB3836.4-2000、MT81、MT82、Q/XM156-2005大修周期(Mt)：4寿命(Mt)： 1610.变频器型号和类型：ACS800-01-0100-3 DTC（直接转矩）控制、主从应用宏生产厂家: 芬兰ABB公司额定功率(KW)： 2×75输入电压(V)：～380输入频率(Hz)： 50输出频率范围：0～50～100Hz11.遥控器：型号： LW10生产厂家：西安光吉光电工作频率(Hz)： 425MHz电源类型：本安工作电压: 12V连续工作时间: 连续有效控制距离(m)： 3012.采煤机速度和位置的监测装置制造厂家：北京天地玛珂电业控制系统有限公司型号：三机配套定制造标准： GB3836.4-2000显示方式：带背光TFT真彩液晶监测长度(m)： 180能否实现采煤机与支架联动：能有无记忆截割功能：有适应操作的海拔高度(m)：2000适应的相对湿度(%)：不大于95%防爆的类型和标准：Exib、GB3836.4-2000外壳的防护等级： IP54数据传输设备的电压(V)：待定数据接收设备的电压(V)：待定数据传输的通讯协议和数据格式：Modbus数据传输方式： RS485数据传输的内容：电流、电压、转矩、转速、温度、故障等。
