阻燃抗静电聚乙烯塑料的研究

无卤阻燃改性聚乙烯的研究的开题报告一、选题背景和研究意义随着人们对环境保护的重视以及消防安全的提高，阻燃材料的需求越来越大。

聚乙烯作为一种广泛应用的材料，在电力、电子、汽车、建筑等领域都有着广泛的应用。

然而，普通的聚乙烯不具备阻燃性能，一旦遇火易燃并释放有害气体，给人们的生命财产带来威胁。

因此，如何赋予聚乙烯良好的阻燃性能成为一个重要的研究方向。

目前，常见的阻燃聚乙烯主要采用溴、氯等卤素类化合物进行改性。

然而，卤素化合物的应用却存在着一系列的问题，如卤素化合物是气候变化的主要元凶之一，其燃烧后产生的有害气体对环境和人体健康造成的影响也越来越严重。

因此，需要寻找一种替代品。

本研究将探讨采用无卤素化合物进行聚乙烯改性的方法，研究无卤阻燃材料的制备工艺以及阻燃机理，为深入开发无卤阻燃新材料提供理论依据和实验基础。

二、研究内容本研究拟采用无卤素化合物为聚乙烯添加剂，通过有机磷化合物、铝氢氧化物和硅酸铝等材料的复配与改性，制备出具有较强阻燃性能的聚乙烯复合材料。

主要研究内容包括以下几个方面：1. 无卤化合物的选择及其作用机理的分析；2. 无卤阻燃辅助剂的设计和制备；3. 有机磷复合无卤阻燃剂的合成及优化；4. 聚乙烯复合材料的制备工艺及性能测试；5. 对聚乙烯复合材料的阻燃机理进行深入探讨。

三、研究方法和技术路线本研究采用的方法包括物理混合法和化学反应法，其中物理混合法主要用于添加剂的预处理和辅助剂的混合，化学反应法主要用于有机磷化合物与聚乙烯的共混反应。

具体的技术路线如下：1. 无卤化合物的选择和筛选：筛选一系列的无卤素化合物，分别与聚乙烯预处理后的样品进行混合，并进行阻燃性能测试，选取阻燃性能最优的化合物。

2.预处理添加剂的设计与制备：选取适合阻燃聚乙烯的添加剂，并与无卤辅助剂混合，制备出预处理添加剂。

3. 有机磷复合无卤阻燃剂的制备：采用先进的有机磷化学方法，合成出高效的有机磷复合无卤阻燃剂。

4. 聚乙烯复合材料的制备工艺：将有机磷复合无卤阻燃剂和预处理添加剂，加入到聚乙烯中，通过加热混合法制备出具有良好阻燃性能的复合材料。

pe抗静电剂工作原理PE抗静电剂是一种常用的防静电材料，它的工作原理主要是通过改变物体表面的电荷分布，从而达到消除或减弱静电现象的效果。

本文将详细介绍PE抗静电剂的工作原理，并探讨其在实际应用中的意义和局限性。

静电是指物体表面带电的现象，当两个物体接触或摩擦时，其中一个物体会失去或获得电子，从而形成正电荷或负电荷。

静电现象不仅会对人体健康产生影响，还会对电子设备、化工等领域的生产和使用造成困扰。

因此，研究和开发抗静电材料就显得尤为重要。

PE抗静电剂是一种基于聚乙烯（Polyethylene）的化合物，它的主要成分是导电剂和增塑剂。

导电剂能够使聚乙烯表面形成一层导电层，从而改变其电荷分布，减少静电的产生。

增塑剂则可以增加聚乙烯的柔韧性和可塑性，使其更易于加工和使用。

PE抗静电剂的工作原理可以分为两个方面。

首先，导电剂的加入使聚乙烯表面形成导电层，这种导电层能够吸收和分散静电荷，从而减少静电的积累。

其次，导电层能够加速静电荷的释放，使其迅速回归到中性状态。

通过这两个方面的作用，PE抗静电剂能够有效地减少静电现象的发生。

在实际应用中，PE抗静电剂被广泛用于各个领域。

在电子设备制造中，它可以用于防止静电对元器件的损坏，提高设备的可靠性和稳定性。

在化工行业中，它可以用于防止静电引发的火灾和爆炸，保障生产安全。

此外，PE抗静电剂还可以用于防止静电对纺织品、塑料制品等物体的吸附和附着，提高产品的质量和附加值。

然而，PE抗静电剂也存在一些局限性。

首先，它只能减少静电现象的发生，而不能完全消除静电。

因此，在某些对静电敏感的场合，如半导体制造和精密仪器生产等领域，还需要采取额外的措施来进一步减小静电的影响。

其次，PE抗静电剂的使用寿命有限，一般在数年左右。

因此，在长期使用的情况下，需要定期更换抗静电剂，以保证其有效性。

PE抗静电剂是一种常用的防静电材料，其工作原理是通过改变物体表面的电荷分布，减少静电的产生和积累。

阻燃、抗静电硬质PVC涂敷管的研制周百良3,李惠香(山东齐鲁武峰塑料制品有限公司研究所,山东淄博255430) [关键词]硬质PVC;管材;阻燃;抗静电;涂敷[摘　要]分析了阻燃、抗静电硬质PVC管材(简称PV C双抗管材)加入导电炭黑后变脆的原因,论述了涂敷阻燃、抗静电涂料生产PV C涂敷双抗管材的可行性,介绍了阻燃、抗静电涂料的制备及PVC涂敷双抗管材的物理性能。

[中图分类号]T Q32513 [文献标志码]A [文章编号]1009-7937(2008)07-0025-04Rea serch on f ire-retardant and antistat ic r igid PVC coat ing pipesZ H OU B a i-l i an g,L I H u i-x i an g(Shand on g Qil u W uf eng Plas tic Prod uct Co.,Lt d.,Zi bo255430,Chi na)K ey w or ds:rigi d PV C;p ip e;f ire retardi ng;an tistat ic;coat in gAbst ract:Reasons f or t he embrit tlement of fi re-retardant an d ant is tat ic ri gi d PV C coati ng pip es,w hi ch was cal led PV C do ubl e-an ti pip es fo r sh ort,af ter ad din g co nd ucti ve carbon black w ere anal yzed.The feasib ilit y of coat in g f ire-retardan t and antistatic p ai nts on ri gid PV C p ip es t o p ro2 d uce PV C coati n g do ubl e-ant i pip es was discussed.The p rep arati on of fi re-retardant and an tistat ic pain ts w as int ro duced as well as t he p h ysical p roperti es of PV C coat i ng dou ble-anti pip es. 阻燃、抗静电硬质PVC管材(简称PV C双抗管材)在煤矿中用来抽放瓦斯、排水,已应用了十几年。

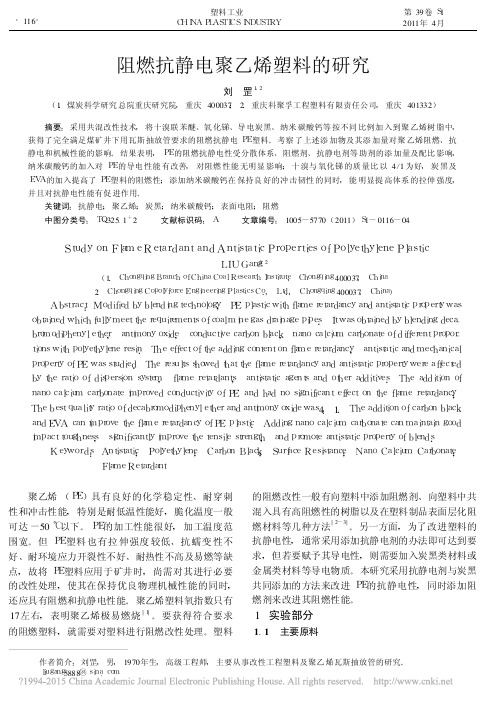

塑料工业C H I N AP L A S T I C S I ND U S T R Y 第39卷S 12011年4月作者简介:刘罡,男,1970年生,高级工程师,主要从事改性工程塑料及聚乙烯瓦斯抽放管的研究。

l i u g a n g 5888@s i n a .c o m阻燃抗静电聚乙烯塑料的研究刘　罡1,2(1.煤炭科学研究总院重庆研究院,重庆400037;2.重庆科聚孚工程塑料有限责任公司,重庆401332) 摘要:采用共混改性技术,将十溴联苯醚、氧化锑、导电炭黑、纳米碳酸钙等按不同比例加入到聚乙烯树脂中,获得了完全满足煤矿井下用瓦斯抽放管要求的阻燃抗静电P E 塑料。

考察了上述添加物及其添加量对聚乙烯阻燃、抗静电和机械性能的影响。

结果表明,P E 的阻燃抗静电性受分散体系、阻燃剂、抗静电剂等助剂的添加量及配比影响,纳米碳酸钙的加入对P E 的导电性能有改善,对阻燃性能无明显影响;十溴与氧化锑的质量比以4/1为好,炭黑及E V A 的加入提高了P E 塑料的阻燃性;添加纳米碳酸钙在保持良好的冲击韧性的同时,能明显提高体系的拉伸强度,并且对抗静电性能有促进作用。

关键词:抗静电;聚乙烯;炭黑;纳米碳酸钙;表面电阻;阻燃中图分类号:T Q 325.1+2 文献标识码:A 文章编号:1005-5770(2011)S 1-0116-04S t u d y o nF l a m e R e t a r d a n t a n d A n t i s t a t i c P r o p e r t i e s o f P o l y e t h y l e n e P l a s t i cL I UG a n g1,2(1.C h o n g q i n g B r a n c ho f C h i n a C o a l R e s e a r c hI n s t i t u t e ,C h o n g q i n g 400037,C h i n a 2.C h o n g q i n g C o p o l y f o r c e E n g i n e e r i n g P l a s t i c s C o .,L t d .,C h o n g q i n g 400037,C h i n a )A b s t r a c t :M o d i f i e d b y b l e n d i n g t e c h n o l o g y ,P Ep l a s t i c w i t h f l a m e r e t a r d a n c y a n d a n t i s t a t i c p r o p e r t y w a s o b t a i n e d w h i c h f u l l y m e e t t h e r e q u i r e m e n t s o f c o a l m i n e g a s d r a i n a g e p i p e s .I t w a s o b t a i n e d b y b l e n d i n g d e c a -b r o m o d i p h e n y l e t h e r ,a n t i m o n y o x i d e ,c o n d u c t i v e c a r b o n b l a c k ,n a n o c a l c i u mc a r b o n a t e o f d i f f e r e n t p r o p o r -t i o n s w i t h p o l y e t h y l e n e r e s i n .T h e e f f e c t o f t h e a d d i n g c o n t e n t o n f l a m e r e t a r d a n c y ,a n t i s t a t i c a n d m e c h a n i c a l p r o p e r t y o f P Ew a s s t u d i e d .T h e r e s u l t s s h o w e d t h a t t h e f l a m e r e t a r d a n c y a n d a n t i s t a t i c p r o p e r t y w e r e a f f e c t e db y t h e r a t i o o f d i s p e r s i o ns y s t e m ,f l a m e r e t a r d a n t s ,a n t i s t a t i ca g e n t s a n do t h e r a d d i t i v e s .T h ea d d i t i o no f n a n oc a l c i u mc a r b o n a t e i m p r o v ed c o n d u c t i v i t y o f P Ea n dh a dn o s i g n i f i c a n tef f e c t o nt h e f l a m e r e t a r d a n c y ;T h e b e s t q u a l i t y r a t i o o f d e c a b r o m o d i p h e n y l e t h e r a n d a n t i m o n y o x i d e w a s 4:1.T h e a d d i t i o n o f c a r b o n b l a c k a n d E V Ac a n i m p r o v e t h e f l a m e r e t a r d a n c y o f P Ep l a s t i c .A d d i ng n a n o c a l c i u mc a r b o n a t e c a n m a i n t a i n g o o d i m p a c t t o u gh n e s s ,si g n i f i c a n t l y i m p r o v e t h e t e n s i l e s t r e n g t h ,a n d p r o m o t e a n t i s t a t i c p r o p e r t y o f b l e n d s .K e y w o r d s :A n t i s t a t i c ;P o l y e t h y l e n e ;C a r b o nB l a c k ;S u r f a c eR e s i s t a n c e ;N a n oC a l c i u m C a r b o n a t e ;F l a m e R e t a r d a n t 聚乙烯(P E )具有良好的化学稳定性、耐穿刺性和冲击性能,特别是耐低温性能好,脆化温度一般可达-50℃以下。

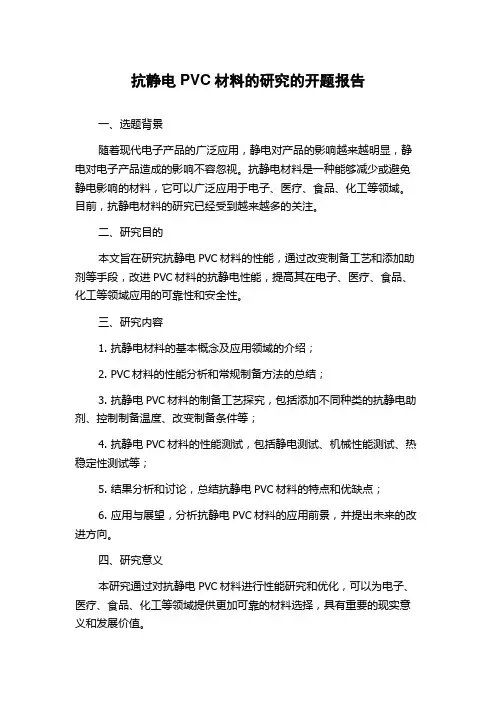

抗静电PVC材料的研究的开题报告一、选题背景随着现代电子产品的广泛应用，静电对产品的影响越来越明显，静电对电子产品造成的影响不容忽视。

抗静电材料是一种能够减少或避免静电影响的材料，它可以广泛应用于电子、医疗、食品、化工等领域。

目前，抗静电材料的研究已经受到越来越多的关注。

二、研究目的本文旨在研究抗静电PVC材料的性能，通过改变制备工艺和添加助剂等手段，改进PVC材料的抗静电性能，提高其在电子、医疗、食品、化工等领域应用的可靠性和安全性。

三、研究内容1. 抗静电材料的基本概念及应用领域的介绍；2. PVC材料的性能分析和常规制备方法的总结；3. 抗静电PVC材料的制备工艺探究，包括添加不同种类的抗静电助剂、控制制备温度、改变制备条件等；4. 抗静电PVC材料的性能测试，包括静电测试、机械性能测试、热稳定性测试等；5. 结果分析和讨论，总结抗静电PVC材料的特点和优缺点；6. 应用与展望，分析抗静电PVC材料的应用前景，并提出未来的改进方向。

四、研究意义本研究通过对抗静电PVC材料进行性能研究和优化，可以为电子、医疗、食品、化工等领域提供更加可靠的材料选择，具有重要的现实意义和发展价值。

五、研究方法本研究将采用实验室制备抗静电PVC材料，利用SEM、DSC、TG等仪器对材料进行表征分析，同时对材料的机械性能、热稳定性以及静电等方面进行测试和分析。

六、预期结果预计通过对制备工艺的优化和抗静电助剂的添加，可成功制备出具有良好抗静电特性的PVC材料，同时研究结果将为该类材料的应用提供理论和实验基础。

七、参考文献1. 张建国，卢艳华，于昌斌等. 抗静电材料的研究和应用[J]. 工业安全与环保，2008，34(6)：41-44.2. 王鹏程，林小平，李欢等. 抗静电PVC材料的研究[J]. 表面技术，2013，42(2)：74-78.3. 刘丽，刘晓丽，张明哲等. PVC/PMMA 放电等级与抗静电特性的研究[J]. 材料科学与工艺，2013，21(3)：1-5.4. 李珊珊，王继业，姚明元等. 抗静电PVC/Pt触媒材料制备与应用[J]. 化工新型材料，2018，46(4)：112-115.。

煤矿工程塑料(PE 、PP)的阻燃研究张化廷(淮南工学院,安徽　淮南232001) 摘　要　介绍了煤矿工程塑料(PE 、PP )的共混阻燃改性,以最佳的阻燃体系组合,实现工艺简单,成本低廉、阻燃效果好。

关键词　煤矿工程塑料　覆盖效应　封闭隔离效应收稿日期　19992042191　引言90年代以后,随着石化工业的飞速发展,塑料作为一种新材料已逐步进入煤矿井下,以替代钢材、木材和橡胶使用。

通过阻燃改性的PE 和PP 主要用在煤矿给排水管材、建井工程模板、假顶及其他工件;其次,改性PVC 主要应用于皮带运输机的皮带,风筒布,隔爆水槽(袋),溜槽及软管,以替代橡胶应用。

实践证明:塑料在煤矿井下应用具有耐腐蚀、轻便,节约钢材、木材和橡胶、可再回收利用等优点,具有很广阔的前景。

但因煤矿井下是一个富含瓦斯的场合,所以,进入井下应用的塑料必须符合MP113-851煤矿井下非金属聚合物制品安全性能检验规范2要求,其氧指数大于27。

对于PE 和PP 而言氧指数均在1715以下,若不用一组相容性和协同性很好的阻燃体系组合,仅以增大阻燃剂的量来实现阻燃,势必造成材料成本高和力学性能下降而失去实用价值。

2　阻燃体系组合 根据我们多年从事煤矿工程塑料研究的实践证明,PE 和PP 阻燃体系组合为溴系阻燃剂+含锑阻燃增效剂+水合硼酸锌,其阻燃效果最好。

2.1　材料选择 十溴联苯醚,分解温度425℃,粒度小于3μm ,上海试剂四厂生产;四溴双酚A ,分解温度450℃,粒度小于3μm ,连云港海水化工厂生产;三氧化二锑,分解温度650℃,粒度小于10μm ,上海试剂四厂生产;水合硼酸锌,315结晶水,结晶水分解释放温度300℃以下,粒度平均2μm ～10μm ,上海京华化工厂生产。

2.2　配比 PE 和PP 有很多型号,可根据不同力学性能及加工性能要求选择不同型号产品,对于本阻燃改性而言均适用。

配比见表1、表2。

表1名称PE 十溴联苯醚三氧化二锑水合硼酸锌配比1006.533.5表2名称PP 四溴双酚A三氧化二锑水合硼酸锌配比100734通过实践证明,PE 选用十溴联苯醚,PP 选用四溴双酚A 效果更佳。

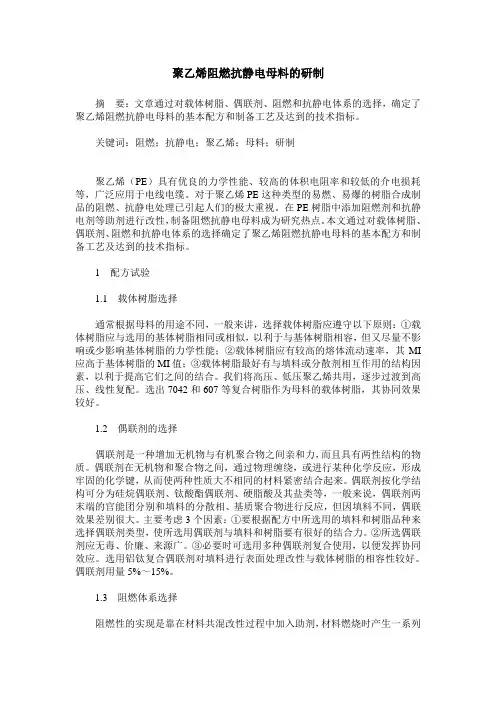

聚乙烯阻燃抗静电母料的研制摘要：文章通过对载体树脂、偶联剂、阻燃和抗静电体系的选择，确定了聚乙烯阻燃抗静电母料的基本配方和制备工艺及达到的技术指标。

关键词：阻燃；抗静电；聚乙烯；母料；研制聚乙烯（PE）具有优良的力学性能、较高的体积电阻率和较低的介电损耗等，广泛应用于电线电缆。

对于聚乙烯PE这种类型的易燃、易爆的树脂合成制品的阻燃、抗静电处理已引起人们的极大重视。

在PE树脂中添加阻燃剂和抗静电剂等助剂进行改性，制备阻燃抗静电母料成为研究热点。

本文通过对载体树脂、偶联剂、阻燃和抗静电体系的选择确定了聚乙烯阻燃抗静电母料的基本配方和制备工艺及达到的技术指标。

1 配方试验1.1 载体树脂选择通常根据母料的用途不同，一般来讲，选择载体树脂应遵守以下原则：①载体树脂应与选用的基体树脂相同或相似，以利于与基体树脂相容，但又尽量不影响或少影响基体树脂的力学性能；②载体树脂应有较高的熔体流动速率，其MI 应高于基体树脂的MI值；③载体树脂最好有与填料或分散剂相互作用的结构因素，以利于提高它们之间的结合。

我们将高压、低压聚乙烯共用，逐步过渡到高压、线性复配。

选出7042和607等复合树脂作为母料的载体树脂，其协同效果较好。

1.2 偶联剂的选择偶联剂是一种增加无机物与有机聚合物之间亲和力，而且具有两性结构的物质。

偶联剂在无机物和聚合物之间，通过物理缠绕，或进行某种化学反应，形成牢固的化学键，从而使两种性质大不相同的材料紧密结合起来。

偶联剂按化学结构可分为硅烷偶联剂、钛酸酯偶联剂、硬脂酸及其盐类等，一般来说，偶联剂两末端的官能团分别和填料的分散相、基质聚合物进行反应，但因填料不同，偶联效果差别很大。

主要考虑3个因素：①要根据配方中所选用的填料和树脂品种来选择偶联剂类型，使所选用偶联剂与填料和树脂要有很好的结合力。

②所选偶联剂应无毒、价廉、来源广。

③必要时可选用多种偶联剂复合使用，以便发挥协同效应。

选用铝钛复合偶联剂对填料进行表面处理改性与载体树脂的相容性较好。

热塑性塑料阻燃抗静电技术研究的进展塑料制品由于具有价格低廉、质量较轻等优点和优良的电绝缘性、耐化学腐蚀、不生锈等特殊物理、化学性能和使用性能而得到了极大的发展,广泛应用于国民经济各领域.1996年我国合成树脂和塑料产量达到5450ｋｔ,比1995年增长4.9%,同期世界塑料的总产量为129400ｋｔ,比1995年世界塑料总产量121268ｋｔ增长6.7%[1].热塑性塑料产量和消费量在塑料中占有较大比重,约占塑料总量的85%,远高于热固性塑料,而热塑性塑料中通用树脂(ＰＥ、ＰＰ、ＰＶＣ)占80%左右.和大部分有机高分子材料一样,塑料遇火后发生剧烈的燃烧,且燃烧速度快,伴随有大量有毒气体;同时,由于塑料本身的优良电绝缘性,很容易在塑料制品聚集静电,因此火灾危险性很大.为此,发达国家早已对塑料的抗静电、阻燃制订了相应的法规和标准.我国近年来也愈来愈重视塑料制品的抗静电、阻燃问题,已经制定了一些抗静电、阻燃国家和行业标准,对家用电器、航空、汽车、煤矿等行业所用的塑料配件也提出了抗静电、阻燃化的要求.目前,各种塑料制品的阻燃、抗静电等方面的研究发展较快,塑料的阻燃抗静电技术得到了深入的研究。

本文作者论述了国内外热塑性塑料阻燃、抗静电技术,及阻燃、抗静电机理的研究进展,同时讨论了塑料的阻燃抗静电的复合改性技术。

1 阻燃机理、常用阻燃剂1.1 阻燃机理塑料的燃烧是一个复杂的物理、化学过程,燃烧过程属氧化裂解自由基连锁反应:塑料在空气中燃烧会发生剧烈的氧化反应,裂解产生大量的羟基自由基(ＨＯ·);羟基自由基与大分子反应,产生大分子自由基和水,在氧存在下又产生羟基自由基.可见,羟基自由基的浓度是决定燃烧速度的要素.国际上常用限氧指数ＬＯＩ来表示塑料及制品的可燃性.限氧指数越大,材料燃烧时所需的氧的浓度越高,越难以燃烧.由塑料的燃烧过程可知,要达到阻燃的目的,就必须破坏由塑料、氧气和热构成的燃烧循环,阻燃剂的作用就是改变塑料及制品的着火反应过程.阻燃剂按使用方法可分为添加型和反应型;按组分可分为无机阻燃剂和有机阻燃剂.阻燃剂的作用原理有:(1)吸热作用:加入后降低塑料表面的温度,抑制可燃性气体的生成;(2)覆盖作用:加入后,阻燃剂受热后在塑料表面形成覆盖层,隔绝氧气;(3)稀释作用:受热后分解释放不燃性气体,稀释可燃性气体,降低可燃性气体浓度;(4)碳化作用:在燃烧条件下产生强烈脱水性物质,使塑料碳化而不易产生可燃性挥发物,从而阻止火焰蔓延.此外,还有熔滴作用,即提高热裂解温度,降低燃烧热以及凝聚相阻燃、气相阻燃、微粒的表面效应阻燃等.在一个阻燃体系中,往往不只包含一种阻燃作用。

聚乙烯双抗料生产工艺研究阳范文，陈晓明(广州医学院生物医学工程系，广州510182)摘要：本文通过比较密炼机和双螺杆挤出机生产聚乙烯双抗料在下料、生产控制和表面电阻率的差异，研究不同生产工艺对产品性能的影响。

结果表明：采用密炼机混料和单螺杆挤出造粒制备双抗母料，然后采用双螺杆挤出机造粒生产双抗料的两步法生产工艺最佳。

采用该工艺生产的双抗料具有力学性能优良、表面电阻稳定、生产控制方便等优点。

关键词：聚乙烯、抗静电、阻燃、双抗、工艺煤矿使用的管道分为排水、喷浆、正压通风、负压通风、瓦斯抽放等通称双抗料管，要求具有阻燃和抗静电效果。

聚乙烯双抗料是抗静电和抗燃烧（阻燃）的改性塑料通称，具有以下特点：重量轻、寿命长、施工方便、腐蚀、不易结垢、管壁光洁度高、流体阻力小、良好的水密性和连接性能、强度大、耐冲击、机械性能优越等优点随着我国经济的高速发展，电能的需求量日益增长，对煤炭需求增长迅猛。

煤炭开采工业的快速发展过程中出现了大量安全生产事故，引起事故的主要原因就是瓦斯爆炸。

瓦斯治理工作的基础是瓦斯的抽放，必须将存在爆炸危险的瓦斯气体通过具有抗静电、阻燃功能的管道引出矿井。

因此,选择性能可靠、安装方便、价格便宜、使用寿命长的抽放瓦斯管材，对煤矿安全和降低生产成本有着极其重要的意义。

本文针对聚乙烯双抗料中炭黑含量高、熔体粘度大等特点，探讨不同生产工艺对生产效率和产品性能的影响，筛选双抗料最佳生产工艺，为工业化规模生产提供指导。

1 生产工艺设计针对配方中炭黑含量较高的特点，生产工艺设计一步法和两步法:一步法是将配方中的各种组分一起在双螺杆挤出机中熔融混炼一步制得双抗专用料,两步法是预先制备导电炭、黑阻燃母料（双抗母料），再将母料与其它组分熔融混料制备双抗专用料。

双抗母料中炭黑含量较高，体积百分比占50～70％，比较可行的方法是采取密炼工艺。

考虑到密炼机耗电量高，生产过程为间歇式生产，工人劳动强度大。

因此，设计侧喂料双螺杆挤出工艺，研究双螺杆生产工艺行。

阻燃抗静电耐冲击聚苯乙烯材料及其制备方法阻燃抗静电耐冲击聚苯乙烯材料及其制备方法背景介绍聚苯乙烯是一种常用的塑料材料，广泛应用于电子、家电、建筑等领域。

然而，聚苯乙烯的阻燃性能、抗静电性能以及耐冲击性能有待进一步提高和改进。

为了满足市场需求，研究人员提出了多种方法来制备阻燃抗静电耐冲击聚苯乙烯材料。

方法一：添加阻燃剂第一种方法是向聚苯乙烯中添加阻燃剂。

阻燃剂能够抑制聚合物的燃烧过程，提高材料的阻燃性能。

常用的阻燃剂包括氯化石蜡、溴化石蜡和阻燃填料等。

通过将阻燃剂充分分散在聚苯乙烯基体中，可以显著提高材料的阻燃性能。

方法二：表面改性第二种方法是通过表面改性来提高聚苯乙烯的抗静电性能。

静电对于某些领域特别是电子行业来说是一个很大的问题，因为静电会对电子设备造成损害。

一种可行的方法是在聚苯乙烯表面覆盖一层导电涂层或添加导电填料，将材料的导电性能提高到一定程度，从而抑制静电的产生。

方法三：添加增韧剂第三种方法是向聚苯乙烯中添加增韧剂。

聚苯乙烯的耐冲击性能较差，容易发生断裂。

通过添加增韧剂，可以增加材料的韧性，提高其耐冲击性能。

常用的增韧剂包括聚碳酸酯、增韧剂颗粒等。

将增韧剂充分混合于聚苯乙烯基体中，可以显著提升材料的耐冲击性。

方法四：共混改性第四种方法是利用共混改性技术，将多种改性剂同时应用于聚苯乙烯材料中，从而实现多种性能的综合提升。

例如，可以将阻燃剂、导电填料和增韧剂等同时添加到聚苯乙烯基体中，通过相互作用的方式，使材料具备阻燃、抗静电和耐冲击的综合性能。

方法五：其他改性方法除了以上几种方法外，还有一些其他改性方法可以用于制备阻燃抗静电耐冲击聚苯乙烯材料。

例如，可以利用纳米技术将纳米颗粒引入聚苯乙烯基体中，以提高其性能。

另外，也可以通过共聚合成形、交联改性等方法对聚苯乙烯进行改性，以实现材料性能的全面提升。

结论综上所述，针对阻燃抗静电耐冲击聚苯乙烯材料，可采用添加阻燃剂、表面改性、添加增韧剂、共混改性和其他改性方法等多种途径进行制备。
