线性大功率直流稳压稳流电源的性能特点

直流电源设备性能详细说明及主要参数表摘要直流电源设备是广泛应用于电子行业、医疗行业、通信行业以及工业自动化等领域的一种电源设备。

本文详细介绍了直流电源设备的性能特点、主要参数和适用范围，以帮助用户选择最适合自己需求的直流电源设备。

一、性能特点1. 稳定性好直流电源设备采用电子技术控制，稳定性比较好。

当直流电源设备主电源发生波动时，其输出电压及电流仍可保持稳定，不会受到影响。

2. 可调性强直流电源设备可以根据实际需求对输出电压和电流进行精确调节。

同时，可以通过远程控制方式对电源设备进行控制及监控，使其更加方便快捷。

3. 过载保护直流电源设备配备了过载保护装置，可以在输出过载、短路及过热等异常情况下自动断开输出电路，以保证电源设备及被测电子元件的安全性。

4. 输出精度高直流电源设备的输出精度达到了较高的水平，通常可达到0.05%至0.1%。

同时，其输出波形噪声小、纹波小，确保输出电流和电压的精度和稳定性。

5. 适应性强直流电源设备适用于多种不同的电子元器件，可以满足各种需要，例如：可用于制作电路、电池的充放电、半导体器件的测试等。

二、主要参数1. 输出电压范围直流电源设备的输出电压范围是决定其输出功率大小的关键参数，不同的电源设备其输出电压范围也会有所差别。

通常情况下，直流电源设备的输出电压范围在0V至600V之间。

2. 输出电流范围输出电流范围是用来衡量电源设备输出电流大小的关键参数。

通常情况下，直流电源设备的输出电流范围在0A至100A之间。

3. 功率大小直流电源设备的功率大小越大，其输出电压和电流就可达到越大。

通常情况下，直流电源设备的功率大小在1kW至5kW之间。

4. 精度直流电源设备的输出精度是衡量其质量和性能的重要指标之一。

通常情况下，直流电源设备的输出精度在0.05%至0.1%之间。

5. 稳定性稳定性是直流电源设备的重要性能之一，其稳定性好的直流电源设备输出电压和电流的变化范围小。

通常情况下，直流电源设备的稳定性在0.01%至0.05%之间。

线性直流稳压电源详解之线性直流稳压电源设计电路图分析线性直流电源线性模式，是指调整管工作在线性状态下（就是工作在放大区啊）的直流稳压电源。

就比如三极管，有放大、饱和、截止三种工作状态一样，调整管工作在线性状态下，可这么来理解：RW是连续可变的，亦即是线性的。

而在开关电源中则不一样，开关管是工作只有开、关两种状态：开电阻接近很小；关电阻很大接近于无穷大。

工作在开关状态下的管子显然不是线性状态。

所以直流稳压电源，会分为线性模式直流电源和开关模式直流电源。

线性直流电源（Linearpowersupply）是先将交流电经过变压器降低电压幅值，再经过整流电路整流后，得到脉冲直流电，后经滤波得到带有微小波纹电压的直流电压。

要达到高精度的直流电压，必须经过稳压电路进行稳压。

稳压过程稳压过程，是稳压电源的一个核心，所以对这里大致说明一下。

细细的讲的话会很复杂，不过只要我们知道一个规律，分析起来就很方便了。

稳压过程如输出电压误差放大管基极电压误差放大管基极电流误差放大管集电极电流调整管基极电流（减小的那部分基极电流哪去了？被误差放大管集电极分流了，调整管等效电阻输出电压，完成了调整的目的。

反之也一样，变，掌握了这个规律，对于理解这个概念会很有帮助。

由于调整管相当于一个电阻，电流流过电阻时会发热，所以工作在线性状态下的调整管，一般会产生大量的热，导致效率不高。

这是线性稳压电源的一个最主要的缺点。

但线性稳压电源的优点也是开关电源不可比的：调整速度快、纹波小、干扰小，正是这些优点，使得线性稳压电路在数字电路、CPU供电（家电中的）、信号处理等对电源质量要求较高的电路中得到了广泛应用。

基本工作原理线性直流电源主回路的工作过程是输入电源先经预稳压电路进行初步交流稳压后，通过主。

简述直流稳压电源的基本功能什么是直流稳压电源直流稳压电源（DC Regulated Power Supply）是一种将交流电转化为直流电并提供稳定电压输出的设备。

它通过内部电路对输入电压进行转换、整流、滤波和稳压等处理，从而提供一个稳定可靠的直流电源供电给电子设备使用。

直流稳压电源广泛应用于电子工程、实验室、通信设备以及工业自动化等领域，其功能多样化且具有稳定性强、响应速度快等特点。

直流稳压电源的基本功能1. 稳定输出电压直流稳压电源的主要功能之一是提供稳定的输出电压。

通过内部稳压电路的控制和反馈机制，直流稳压电源可以实时调整输出电压，以保持在设定的稳定值范围内。

稳定输出电压是直流稳压电源的基本要求，它能够有效保护被供电设备的正常运行，并降低电子元件的损坏风险。

2. 可调电压和电流直流稳压电源通常具有可调节输出电压和电流的功能。

用户可以通过旋钮、按钮或数字输入方式对输出电压和电流进行调整。

这个功能使得直流稳压电源适用于不同类型的电子设备，可以根据需要提供不同的电压和电流输出。

3. 短路保护和过载保护直流稳压电源内置了短路保护和过载保护功能，能够在供电设备发生短路或过载情况时自动切断电源输出，以保护供电设备和稳压电源本身的安全。

短路保护和过载保护是直流稳压电源应具备的重要功能，能够有效预防因电路故障而引起的意外事故。

4. 超低纹波和噪声直流稳压电源会通过滤波电路减小输出电压中的纹波和噪声。

纹波指的是输出电压中存在的交流成分，噪声则是指输出电压中的随机波动信号。

通过降低纹波和噪声水平，直流稳压电源能够提供高质量的直流电源，适用于对电源干扰要求较高的设备。

5. 温度保护直流稳压电源还常常具备温度保护功能，可以通过内置传感器实时监测设备内部的温度，并在温度过高时自动切断供电。

温度保护功能能够防止电源过热，保护电子设备的正常运行。

6. 数字化控制和远程控制现代直流稳压电源通常具备数字化控制和远程控制的功能。

直流电源的特性与分析直流电源是电子设备中常用的电源类型之一。

它将交流电转换为直流电，提供给电子设备供电。

直流电源的特性有哪些？让我们来深入了解。

一、直流电源的工作原理直流电源一般由整流器、滤波器、稳压器构成。

整流器将交流电转换成直流电，滤波器用于抑制短时脉冲，使电流平滑稳定。

稳压器用于控制输出电压的稳定性，并保护后级电路，保证稳定的输出电压。

二、直流电源的特性1.精度高直流电源的电压精度很高，能够满足很多高精度的电子设备的要求。

在科学实验、生产制造、医疗设备等领域，直流电源是非常重要的工具。

2.稳定性好直流电源的稳定性好，输出电压不会受到外界环境的影响，确保了设备的正常运行。

直流电源需要在工作时保持稳定输出，否则可能会导致电子设备不能正常工作，造成损失。

3.负载能力强直流电源拥有较为强大的负载能力，能够稳定输出电流，支持多种不同的负载类型。

因此，在一些高耗能设备中，直流电源是必不可少的。

4.反馈控制能力强直流电源具有强的反馈控制能力，能够控制输出电压、电流等参数，在多种不同的使用场景下都表现出色。

比如，在科研实验、精密制造、医疗设备等领域中，直流电源可以实现高精度的控制，满足不同的需求。

三、直流电源的应用领域直流电源广泛应用于电子设备、通信设备、仪器仪表、医疗设备、计算机设备等领域。

特别是在一些高精度、高要求的应用场景中，直流电源是不可或缺的电源设备。

例如，在军事装备、航空航天、汽车制造、核电站等领域，直流电源具有重要的应用价值。

此外，在家庭电器、电子消费品等领域，也常常需要直流电源为设备提供稳定的电源支持。

总之，直流电源是电子设备不可或缺的重要组成部分。

随着电子技术的发展，直流电源也会不断地被改善和提高精度和稳定性，以满足不同领域、不同类型设备的需求。

WYK系列直流稳压稳流电源
★技术特点
1、WYK-系列直流稳压稳流电源线路形式为线性串联调整式，具有稳定精度高，纹波电压低等特点。

2、采用基准电压悬浮迭加技术，输出电压可以从零伏起调到额定值；输出电流可以从零安培预置到额定值。

3、稳压（C.V)、稳流（C.C)状态自动转换。

4、小功率产品采用继电器改变整流桥两端的交流电压，减小调整管的管压降，提高整机效率。

5、高电压和大电流产品采用可控硅移相预稳压技术，提高了整机工作效率。

6、可选择输出补偿功能（具有外取样功能），特别适合直流电机、电子仪器、电器产品的测试和检验应用。

7、输出过压保护电压值可调，当过压输出时，电源自动关闭输出并锁定。

8、专业设计的管道式散热技术，有效地降低了整机的温升，提高了产品的可靠性，延长了产品的使用寿命。

★主要技术指示
★产品规格(注:可提供双路.四路或多路输出产品,高压及特殊要求产品可提供定制服务)。

直流稳压电源基本功能
直流稳压电源是一种能够提供稳定直流电压输出的电源设备。

其基本功能包括以下几个方面：
1. 稳定输出电压：直流稳压电源的主要功能是提供稳定的输出电压，可以根据需求设定输出电压值，并保持在设定范围内稳定输出。

2. 超负荷保护: 直流稳压电源具备过载保护功能，当负载超过
电源的额定负载能力时，电源会自动切断电流，避免电源过载。

3. 短路保护：直流稳压电源具备短路保护功能，当负载出现短路情况时，电源会自动切断电流，以保护电源和负载设备。

4. 过压保护：当输出电压超过设定范围时，直流稳压电源会自动切断电流，防止负载设备因过高电压而损坏。

5. 过流保护：当输出电流超过额定电流时，直流稳压电源会自动切断电流，以避免过大电流对负载设备的损坏。

6. 温度保护：当工作温度超过正常范围时，直流稳压电源会自动切断电流或降低输出电压，以保护电源设备。

7. 数字显示：直流稳压电源通常具备数字显示功能，可以实时显示输出电压、电流等参数。

总之，直流稳压电源的基本功能是稳定输出电压，在保护负载设备和电源设备的同时，提供稳定可靠的直流电源供电。

12v直流稳压电源设计D内容摘要直流稳压电源是能够保证在电网电压波动或负载发生变化时，输出稳定的电压的常用的电子设备[1]。

直流稳压电源的供电电源大都是交流电源，当交流供电电源的电压或负载电阻变化时，稳压器的直流输出电压都会保持稳定。

直流稳压电源随着电子设备向高精度、高稳定性和高可靠性的方向发展，对电子设备的供电电源提出了高的要求。

本设计采用三端集成稳压器，通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的直流电，并实现±12V电压稳定输出。

关键词：±12V，直流电源，稳压目录内容摘要 (I)引言 (3)第1章直流稳压电源 (4)2硬件电路 (5)2.1 设计要求 (5)2.2 电路设计 (5)2.1 电源变压器 (5)第3章开发环境 (11)第4章总结 (12)参考文献 (13)引言当今社会人们极大的享受着电子设备带来的便利，但是任何电子设备都有一个共同的电路--电源电路。

大到超级计算机、小到袖珍计算器，所有的电子设备都必须在电源电路的支持下才能正常工作。

当然这些电源电路的样式、复杂程度千差万别。

超级计算机的电源电路本身就是一套复杂的电源系统。

通过这套电源系统，超级计算机各部分都能够得到持续稳定、符合各种复杂规范的电源供应。

袖珍计算器则是简单多的电池电源电路。

由于电子技术的特性，电子设备对电源电路的要求就是能够提供持续稳定、满足负载要求的电能，而且通常情况下都要求提供稳定的直流电能。

提供这种稳定的直流电能的电源就是直流稳压电源。

直流稳压电源在电源技术中占有十分重要的地位。

稳压电源的分类方法繁多，按输出电源的类型分有直流稳压电源和交流稳压电源；按稳压电路与负载直流稳压电源的连接方式分有串联稳压电源和并联稳压电源；按调整管的工作状态分有线性稳压电源和开关稳压电源；按电路类型分有简单稳压电源和反馈型稳压电源等等[1]。

根据调整管的工作状态，我们常把直流稳压电源分成两类：线性稳压电源和开关稳压电源。

直流稳压电源的种类及选用一、线性稳压电源：线性稳压电源是最基本、最常见的一种直流稳压电源。

其工作原理是通过调节电源输出级的放大倍数，使输入电压经过放大后得到稳定的输出电压。

线性稳压电源具有输出纹波小、响应速度快等特点，可以提供较为精确的稳定电压输出。

但是线性稳压电源的效率一般较低，而且对输入电压波动较敏感，适用于对电流精度要求较高的场合。

二、开关稳压电源：开关稳压电源是一种采用开关电源技术的稳压电源。

开关稳压电源通过将输入电压通过开关进行高频开关控制，进而输出稳定的直流电压。

相比于线性稳压电源，开关稳压电源具有体积小、效率高、稳压精度高等优点，适用于对功率密度要求较高的场合。

不过开关稳压电源的输出纹波较大，输出电流负载能力一般较差。

三、开关调谐稳压电源：开关调谐稳压电源是一种结合了开关稳压电源和线性稳压电源的特点的稳压电源。

开关调谐稳压电源在线性稳压电源的基础上增加了开关电源的调谐电路，能够通过调谐电路实现线性和开关两种工作状态的切换，从而在保持稳压性能的同时提高电源的效率。

开关调谐稳压电源适用于对电源效率和稳压性能要求兼顾的场合。

四、直流稳压电源选用的要点：在选择直流稳压电源时，需要根据具体的应用需求和电源参数来进行选择。

1.输出电压范围：根据实际需求确定所需的输出电压范围，选择具备输出范围符合要求的稳压电源。

2.输出电流能力：根据所需的最大输出电流来选择电源的输出电流能力。

一般来说，电源的额定输出电流要大于所需的最大输出电流，以保证电源正常工作。

3.稳压性能：稳压电源的稳压性能是选择的关键指标之一、要求电源能够在额定负载下保持较低的输出纹波和较高的稳压精度。

4.效率：效率是衡量电源能量转换效率的指标，一般来说，效率越高，能耗越低。

选择效率较高的电源可以减少能耗和热量散失。

5.其他特性：根据实际需要，还可以考虑电源的保护功能、响应速度、稳定性等特性。

综上所述，直流稳压电源的种类包括线性稳压电源、开关稳压电源和开关调谐稳压电源，根据实际需求和电源参数来选择适合的电源。

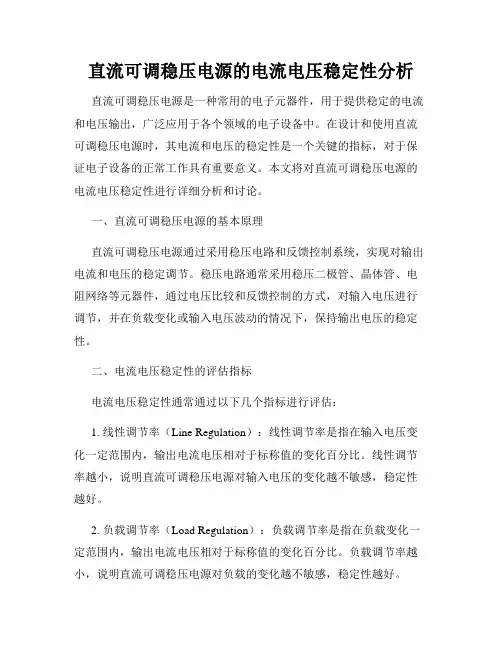

直流可调稳压电源的电流电压稳定性分析直流可调稳压电源是一种常用的电子元器件，用于提供稳定的电流和电压输出，广泛应用于各个领域的电子设备中。

在设计和使用直流可调稳压电源时，其电流和电压的稳定性是一个关键的指标，对于保证电子设备的正常工作具有重要意义。

本文将对直流可调稳压电源的电流电压稳定性进行详细分析和讨论。

一、直流可调稳压电源的基本原理直流可调稳压电源通过采用稳压电路和反馈控制系统，实现对输出电流和电压的稳定调节。

稳压电路通常采用稳压二极管、晶体管、电阻网络等元器件，通过电压比较和反馈控制的方式，对输入电压进行调节，并在负载变化或输入电压波动的情况下，保持输出电压的稳定性。

二、电流电压稳定性的评估指标电流电压稳定性通常通过以下几个指标进行评估：1. 线性调节率（Line Regulation）：线性调节率是指在输入电压变化一定范围内，输出电流电压相对于标称值的变化百分比。

线性调节率越小，说明直流可调稳压电源对输入电压的变化越不敏感，稳定性越好。

2. 负载调节率（Load Regulation）：负载调节率是指在负载变化一定范围内，输出电流电压相对于标称值的变化百分比。

负载调节率越小，说明直流可调稳压电源对负载的变化越不敏感，稳定性越好。

3. 精度（Accuracy）：精度是指输出电流电压的实际值与标称值之间的偏差。

精度越高，说明直流可调稳压电源输出的电流电压越接近标称值，稳定性越好。

4. 噪声（Noise）：噪声是指直流可调稳压电源输出的电流电压中包含的杂散信号。

噪声越小，说明直流可调稳压电源输出的电流电压越纯净，稳定性越好。

三、影响电流电压稳定性的因素影响直流可调稳压电源电流电压稳定性的因素主要包括：1. 稳压电路的设计和制造质量：稳压电路的设计和制造质量直接影响到直流可调稳压电源的稳定性。

优质的稳压电路设计能够提供更好的电流电压稳定性。

2. 电源输入电压的稳定性：直流可调稳压电源的输入电压稳定性直接影响到输出电流电压的稳定性。
