ubnt网桥设置三种模式(好用)

1.拿出POE电源，将电源的POWER口与网桥连接，LAN口与电脑连接。

2.固定本地IP地址。

（如下图）3.打开浏览器（推荐使用火狐浏览器），输入192.168.1.20很回车。

按照登陆页面提示输入用户名和密码（一般为用户名ubnt 密码ubnt 或者用户名admin 密码admin）如下图：4.登陆后即可根据客户不同需求进行配置。

下面逐一介绍。

4-1[配置接收CMCC模式]：1）点击选项“Wireless”后如下图填写好内容2）填写好以后点击右下角的“更改”后然点击右上角应用即可。

3）配置完毕后，记得将本地IP改为自动获取，如下图：4-2[配置点对点，一发一收模式]：1）拿出准备做发射端的网桥连接电脑后，点击一级菜单“NETWORK”将默认的192.168.1.20改为192.168.1.21 并更改、应用如下图：2）点击一级菜单WIRELESS，按照下图示范填写配置。

并更改、应用。

3）拿出第二只准备做接收端的网桥，与电脑连接并进入配置页面。

4）进入一级菜单WIRELESS ，按照下图配置填写后并更改、应用。

5）配置完毕后，将本地IP改回自动获取（若原来是固定IP，将IP填写为可以上网的IP地址即可）4-3[配置接收模式，参考4-1即可]备注：如果出现已经正常桥接，但是无法获取IP的情况，请将【接入点-站模式】，改为【接入点WDS+站WDS模式】。

IE配置可能会碰到空白页面，碰到空白页面后，对着空白页面点击右键，选择编码UTF-8即可，如下图：恢复默认步骤：1.通电，等待30秒2.按住REST按钮20秒3.等待60秒。

4.给网桥重新通电。

5.强荐火狐浏览器。

ubnt 网桥设置方法网桥设置方法网桥一般常用的用法有三种：一是做网桥来桥接用（网桥故名思意：网络桥梁，相当于一条无形的网线那样），二是做AP用，用来将有线网络转为无线发射出去供无线设备用，三是做客户端：接收无线信号（如无线路由器或CMCC等无线信号）后转成有线供电脑上网用，登陆网桥：注意：请用火狐（firefox）浏览器管理网桥设置（如您的IE能登陆且正常显示则不必用firefox）。

首先将电脑网卡ip地址设置为192.168.1.99，子网掩码255.255.255.0，网关和dns可留空。

打开浏览器，在地址栏输入192.168.1.20（如果用这个IP登陆不上，那么我们已配对好（请看网桥背面的标签，有在对应的IP上打勾的，用网桥上标明的IP 来登陆即可），两个网桥的IP分别为192.168.1.200发射端和192.168.1.201接收端，登陆用户名及密码都是：ubnt或都是admin）。

一、桥接设置方法:1、语言选择：点击system 菜单，在Interface Language 选项将语言修改为中文（简体）。

2、设置天线模式：在advanced 菜单，在天线设置选项将天线设置为垂直，注意此项设置是针对54M网桥的，150M或300M的不需要设置，也没有这个选项。

3、设置网桥的登陆IP：在network 菜单，在IP 地址：选项将2个网桥ip地址设置为不同ip，如：192.168.1.200和192.168.1.201。

4、SSID设置：在link setup（150M的则是WIRELESS）菜单，将两个网桥的SSID设为相同的数字或英文又或是数字+英文字母的组合，如：ubnt5、选择国家代码：在link setup （150M的则是WIRELESS）菜单，国家代码选为：Compliance Test，6、无线频道选择：在link setup（150M的则是WIRELESS）菜单，Frequency, MHz ：后的选择框内选择你要设置的无线频道，做为桥接用建议您选择2.3G频段，这样可以避开2.4G的干扰，如2377等，注：接收端不需要设无线频道，因为在设为站模式下是是自动搜索频道的7、无线模式设置：在link setup（150M的则是WIRELESS）菜单，在无线模式选项将发射端的无线模式设置为：接入点wds ，将接收端（即另一个网桥）的无线模式设置为站wds 。

设备连接通电注意：如果设备本身没有集成天线，那么请在通电之前接好天线，不接天线的话会把设备的网卡造成烧毁。

登录管理界面IP地址：192.168.1.20登录名：ubnt密码：ubnt确定电脑本地网卡的IP网段和UBNT设备在同一网段（192.168.1.xxx）不建议使用IE浏览器，兼容比较差，很多小问题都是IE造成的。

建议使用火狐浏览器。

多个UBNT设备下，国家选择统一的，选择Compliance Test可以选用特殊频段。

更改IP地址登陆设备后，先把设备IP地址做个更改，以免后来的设备造成IP冲突，不要忘记了更改后的IP地址设置：发射端无线模式：接入点（AP覆盖或点对点传输发射端设置模式）WDS:需要启用WDS模式WDS (Transparent Bridge Mode)打勾SSID:输入一个广播名称但不可以是中文，可以选择隐藏Channel Width：频宽设置（数值越大带宽越大但传输距离较短）Frequency, MHz：频率选择，手动指定一个频率功率输出：调节发射功率大小无线安全：多种加密方式设置：接收端一：更改IP地址无线模式：站（接收端无线模式设置，选择WDS点击下图选择）两种方式：扫描到所要连接的发射端，点击选择点击Lock to AP（锁定到AP，看下图红框会自动显示出所连接的AP的MAC地址）这个功能在于两个一样设置的发射端，这个接收端只连接锁定的这个AP选择好连接到的AP后，如有密码就输入发射端AP的密码，然后选择更改-保存如此，发射端和接收端就已经设置好了。

AP 中继 AP 中继：俩个或以上的AP 设置必须完全相同才可以（IP 地址除外）有自动和手动两种方式。

自动方式下理论上可以无限多个AP 组成中继，手动情况下一个AP 只能和6个设备中继，在 设置上，自动会更加简单；如果在默认设置下做中继，那么Frequency, MHz 选项必须指定 一个频率，中继模式只有WEP 加密方式。

目录1配置说明 (1)2点对点简单配置 (2)2.1WIRELESS配置说明 (7)2.2N ETWORK 配置 (8)3详细配置 (10)3.1进入WEB配置页面 (10)3.2进入配置页面 (11)3.3WIRELESS配置页面： (11)3.4N ETWORK配置页面： (14)3.5A DV ANCED配置页面： (15)3.6SERVICES配置页面： (19)3.7SYSTEM配置页面： (20)UBNT 快速配置指南1 配置说明前期准备（室内测试没问题后在安装）：A 、设备大体连接图示：(如下)注意：POE 模块有两个网口，其中POE 口接网桥；LAN 口接电脑或其他网络设备。

连接的网线使用标准直通线即可。

B 、查明设备的IP ，例如192.168.1.20；设备的原始IP 都为192.168.1.20；在本地连接的TCP/IP 协议里添加192.168.1.xx 的网段；必须同一网段才能配置设备。

POE 接网桥LAN 接视频服务器或电脑或网络摄像机 接网桥下面正式进入设置界面：UBNT支持WEB界面管理方式。

其出厂默认地址为http://192.168.1.20/，在浏览器中输入IP地址后会弹出输入用户名和密码的对话框，（用户名）为：ubnt，Password （密码）为：ubnt，输入之后即可登陆设备配置界面。

第一次登陆的时候要选择国家和语言国家可以选Ｕｎｉｔｅｄ　Ｓｔａｔｅｓ（美国）（选ＣＨＩＮＡ的话是被限制发射功率了，所以建议用美国）语言可以选英文或中文2点对点简单配置点对点配置过程如下：1、取其中一台设备，在NETWORK选项中改IP到自己所需要的IP；例如192.168.1.100改完后别忘记点击下方Change，此时不需要点击Apply,可以改完所有参数在重启就OK。

2、改网络模式，这个也是最关键的，把第一台设备的模式设置为AP模式。

新版本此处有ＷＳＤ选项。

建议使用时都点上勾，为透明桥接模式，方便多级连接。

【设备安装】：把设备用POE供电模块跟电脑连接好，OUT端连接网桥，IN端连接电脑网线接口，连接好后本地连接会显示已经连接或者正在获取地址，如果显示红色的差号提示网线电缆没有接好就检查一下连接的接口是不是松动了，下一步更改本地连接IP地址，网上邻居—查看网络连接—右键点击本地连接—属性—双击在最下方的Internet协议，更改IP地址为192.168.1.** ，后面可为任何数字（非20、21），确定后本地连接应为已连接状态【后台设置页面进入】打开上网浏览器，在地址栏输入192.168.1.20 进入设备管理页面，用户名密码都为ubnt如果浏览器输入地址没反应可参照下图查看编码是否选择正确(查看/或者右键点击页面空白处-编码-选择UTF-8)【页面中文切换】进入后默认为英文界面，请按下图更改中文（“System”菜单栏页面“Language”选项选择“中文”）【第一页】【选择接收信号】在上面“Link Setup”菜单选项页面，无线模式：站、站wds为接收模式，接入点、接入点wds为发射信号模式。

当为接收模式时，点击SSID后面的“选择”按钮可以搜索无线信号，点击想要选择的信号前面的圆点，然后点击左下角的“选择”-“更改”—“应用”（注意：更改任何参数后一定要先点击每一个选项页面下方的“更改”按钮，再点击页面上方出现的“应用”）信号强度强弱参考：参考信号后面的-Db数，数值越接近0信号越好，比如信号强度在-60Dbi，就说明信号已经很不错了，在-90dbi 的话信号就很差了，很难连接上如果接收的信号是加密的话在无线安全部分的wep密匙或者wpa密匙处填写信号密码【第二页】在上面第一栏“Main”选项里可以看到信号的强度、传输速率等信息信号选择完成后，把本地连接的IP地址改为自动获取，信号差一些的话可能要稍等片刻等待本地连接显示已连接的时候就可以上网啦！！！以后如果设备不更换地方的话就不再需要进行设置了，会一直连接先前选择的信号，如果需要连接其他的信号就再重复选择信号的步骤就可以了【上传配置参数】设备可以用作发射或者接收模式，我们事先准备了三种配置文件：点对点发射、接收、wlan接收配置文件，可以一键上传配置参数用作这三种模式，购买后请向客服索取配置文件步骤：“System”选项页面—页面最下方的“配置管理”—上传配置，点击浏览找到对应的参数文件即可，注意上传后点击页面上方出现的提示保存更改）【第三页】【特别注意请不要随便更改网桥其他参数以免造成网桥无法设置】设置的时候注意以下参数，否则会进入不到设备后台页面在设备的“Network”选项页面中的“网络模式”，由路由器模式手动切换到网桥模式的时候，网桥IP地址一定不要选择DHCP，否则后台设置页面会进不去，应该为静态IP！设置的时候一定要记好网桥IP地址，如果忘记设置的网桥IP的话会进入不了后台设置页面设备默认设置为wlan接收模式，如果您用作接收wlan可不必再上传文件，直接从搜索信号强度开始调试就好事先联系过客服更改其他模式的话我们已经按照当时的更改好参数【网桥接收端配路由器共享信号设置】如果用网桥接收端接收信号后还需要再配路由器共享信号的话，那直接把网桥网线接头连接到路由器的WAN进口上方法一：路由器WAN广域网接口上网模式设置成动态IP，LAN端口地址改成192.168.2.1即可（网桥IP为190.168.1.*号段的，只要设置路由器的IP不要跟网桥的冲突即可）【第四页】。

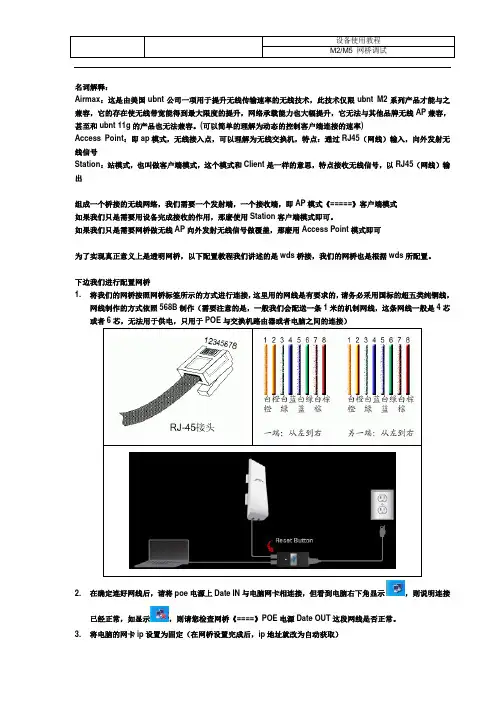

名词解释：Airmax：这是由美国ubnt公司一项用于提升无线传输速率的无线技术，此技术仅限ubnt M2系列产品才能与之兼容，它的存在使无线带宽能得到最大限度的提升，网络承载能力也大幅提升，它无法与其他品牌无线AP兼容，甚至和ubnt 11g的产品也无法兼容。

(可以简单的理解为动态的控制客户端连接的速率)Access Point：即ap模式，无线接入点，可以理解为无线交换机，特点：通过RJ45（网线）输入，向外发射无线信号Station：站模式，也叫做客户端模式，这个模式和Client是一样的意思，特点接收无线信号，以RJ45（网线）输出组成一个桥接的无线网络，我们需要一个发射端，一个接收端，即AP模式《=====》客户端模式如果我们只是需要用设备完成接收的作用，那麽使用Station客户端模式即可。

如果我们只是需要网桥做无线AP向外发射无线信号做覆盖，那麽用Access Point模式即可为了实现真正意义上是透明网桥，以下配置教程我们讲述的是wds桥接，我们的网桥也是根据wds所配置。

下边我们进行配置网桥1. 将我们的网桥按照网桥标签所示的方式进行连接，这里用的网线是有要求的，请务必采用国标的超五类纯铜线，网线制作的方式依照568B制作（需要注意的是，一般我们会配送一条1米的机制网线，这条网线一般是4芯或者6芯，无法用于供电，只用于POE与交换机路由器或者电脑之间的连接）2. 在确定连好网线后，请将poe电源上Date IN与电脑网卡相连接，但看到电脑右下角显示，则说明连接已经正常，如显示，则请您检查网桥《====》POE电源Date OUT这段网线是否正常。

3. 将电脑的网卡ip设置为固定（在网桥设置完成后，ip地址就改为自动获取）4. 在ie地址栏输入http://192.168.1.20/ ,回车后，会提示输入用户名和密码，请输入用户名ubnt，密码ubnt （均为小写，有的用户名和密码为：admin，小写）,如果输入用户和密码后页面显示空白，则请点击浏览器菜单：查看>编码>其他>utf-8，点选后，页面即可正常显示。

54M无线网桥UBNT固件桥接设置说明建议非专业用户请使用我们的快速配置文件自动配置参数，简单快捷注意：如对此款设备不熟悉或者不需要其他设置的，非本文中介绍的其他参数保持默认就好，不要随便做更改，请先仔细阅读此说明后再操作以免减少不必要的麻烦网桥通过POE电源接线到电脑，更改电脑本地连接IP地址为指定 192.168.1.50，设备的接线方式以及更改本地连接步骤参照《步骤一设备接线方式》。

【登陆后台设置页面】打开上网浏览器，进入192.168.1.20管理页面，用户名密码均为ubnt，如果浏览器输入地址后页面一片空白，右键点击页面空白处选择--编码--选择UTF-8，或者更换其他浏览器测试。

【页面中文切换】进入后台默认英文，改为中文页面，如下图找到SYSTEM选项页面，下面找到Language语言选项，选择简体中文下面开始介绍简单的两个网桥做桥接，一个设置成发射端、一个设置成接收端【设置发射端】第一步：进入“NETWORK”选项页面下图-网络模式：选择网桥（注：里边有高级路由模式，不明白此应用的不要随便选择此模式）-Disable Network：保持默认None，此选项是禁用端口，不要做任何更改否则设备无法进入后台。

-网桥IP地址：注意不要选择DHCP，选项静态，然后设置IP地址我们是设置默认的192.168.1.20（注意：设置桥接的时候发射端跟接收端的IP要分开，不要重复，比如这个发射端我们设置的是192.168.1.20，那接收端的设备IP 就设置成192.168.1.21，如果一个局域网内有多个网桥设备的话那每一个网桥都设置一个不同的IP不要重复，如果是做监控的话注意网桥的IP地址也不要跟摄像头的IP重复了，在每一个页面更改参数后都要点击最下面的“更改”按钮，在点击页面上方提示的“应用”，否则不生效。

第二步：进入“WIRELESS”设置页面下图-网络模式：选择接入点或者接入点WDS（注：“站”为接收模式，“接入点”为发射模式）-SSID：设备发射的wifi信号名称，可自己随便填写，在这我们设置的是ubnt001，不能设置中文。

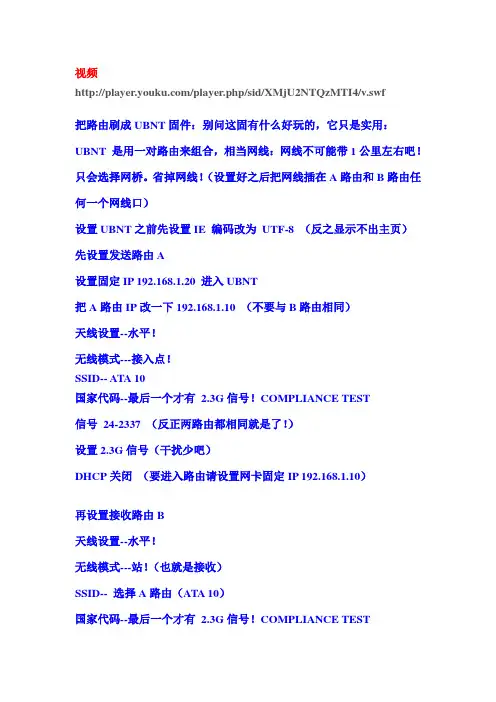

视频
/player.php/sid/XMjU2NTQzMTI4/v.swf
把路由刷成UBNT固件：别问这固有什么好玩的，它只是实用：UBNT 是用一对路由来组合，相当网线：网线不可能带1公里左右吧！只会选择网桥。

省掉网线！（设置好之后把网线插在A路由和B路由任何一个网线口）
设置UBNT之前先设置IE 编码改为UTF-8 （反之显示不出主页）
先设置发送路由A
设置固定IP 192.168.1.20 进入UBNT
把A路由IP改一下192.168.1.10 （不要与B路由相同）
天线设置--水平！
无线模式---接入点！
SSID-- ATA 10
国家代码--最后一个才有 2.3G信号！COMPLIANCE TEST
信号24-2337 （反正两路由都相同就是了！）
设置2.3G信号（干扰少吧）
DHCP关闭（要进入路由请设置网卡固定IP 192.168.1.10）
再设置接收路由B
天线设置--水平！
无线模式---站！（也就是接收）
SSID-- 选择A路由（ATA 10）
国家代码--最后一个才有 2.3G信号！COMPLIANCE TEST
信号24-2337 （反正两路由都相同就是了！）
设置2.3G信号（干扰少吧）
DHCP关闭（要进入路由请设置网卡固定IP 192.168.1.20）
信号强度可以查看，把天线调到最强都可以，主要你愿意！
设置好之后把网线插在A路由，B路由插到电脑就可成功上网！把网卡IP设置为自动。

我已插好线！。

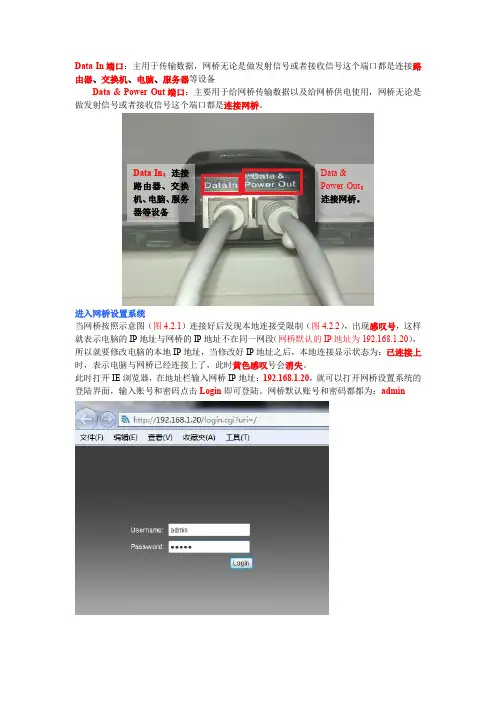

Data In端口：主用于传输数据，网桥无论是做发射信号或者接收信号这个端口都是连接路由器、交换机、电脑、服务器等设备Data & Power Out端口：主要用于给网桥传输数据以及给网桥供电使用，网桥无论是做发射信号或者接收信号这个端口都是连接网桥。

进入网桥设置系统当网桥按照示意图（图4.2.1）连接好后发现本地连接受限制（图4.2.2），出现感叹号，这样就表示电脑的IP地址与网桥的IP地址不在同一网段（网桥默认的IP地址为192.168.1.20），所以就要修改电脑的本地IP地址，当修改好IP地址之后，本地连接显示状态为：已连接上时，表示电脑与网桥已经连接上了，此时黄色感叹号会消失。

此时打开IE浏览器，在地址栏输入网桥IP地址：192.168.1.20，就可以打开网桥设置系统的登陆界面，输入账号和密码点击Login即可登陆。

网桥默认账号和密码都都为：adminData In：连接路由器、交换机、电脑、服务器等设备Data& Power Out：连接网桥。

注意：如果登陆或者打开网桥系统发现显示页面为一片空白时（图4.2.5），表示浏览器选用的显示语言编码不对。

图4.2.5查看，选择编码菜单，在到其他选项，选择UTF-8编码。

这就需要点击图4.2.74.3 网桥连接路由器进入设置系统网桥连接路由器进去设置系统，对于同时设置多台网桥比较方便，可以同时查看网桥的设置状态。

如图4.3.1所示，两台网桥同时连接路由器的。

图4.3.1两台网桥POE电源一体合路器D的Data In端口一起连接到路由器的LAN端口，电脑的网卡端口也是连接到路由器的LAN端口，全部连接到路由器，以路由器为网络中心吧所有连接在一起。

黄色的网线为网桥A从Data In端口连接到路由器LAN端口红色的网线为网桥B从Data In端口连接到路由器LAN端口图4.3.2黄色的网线为网桥A从Data In端口连接到路由器LAN端口红色的网线为网桥B从Data In端口连接到路由器LAN端口另一条灰色的网线为电脑的网卡端口连接到路由器LAN端口图4.3.3注意：网桥、电脑、路由器三种设备的IP地址都是需要在同一个网段才可互相连接访问。

UBNT网桥客户端模式设置：1.设置电脑网卡ip地址为固定：192.168.1.x2.连接好网桥的poe电源3.访问http://192.168.1.20用户名密码均为： ubnt默认设置为Station，客户端网桥模式，DHCN为关闭4.点击 link setup，在ESSID后边的 Select点击下，进入无线扫描点选你需要连接的信号，点击Select选择。

（如未找到你需要的信号，则点击Scan扫描，或者尝试调整天线角度后再次Scan）5.设置连接密码如发射端有密码，则输入密码，如无，则不理会，完成后点击 Change更新！还没完。

点击完Change后并不会保存，请点击顶部的Apply 应用设置，稍等后重启即可正常运行。

6.如何判断是否连接ok，可在设备重启后进入Main页面这里显示的是连接速度：从这里可以判断网桥是否工作正常及天线是否调整ok7．网桥有中文语言设置，打开system我们不建议使用中文设置界面，因为在此固件和ie浏览器并不兼容，改成中文后，main页面会打不开，如何又想用中文，又想正确显示呢？请安装火狐浏览器！/可下载。

补充：如何设定网桥的ap模式呢？打开link setup页面这里有四个选项，分别是Station 客户端网桥模式接收信号，不转发无线信号Station wds 客户端网桥wds模式接收信号，转发无线信号Access point 接入点模式即ap模式发射无线信号Access point wds 即ap wds模式发射无线信号如何设置一对网桥呢？组成一对网桥：一般是Station == Access point 或Station wds=== Access point wds，只要搞懂这几种模式的配置，那么这个网桥就是非常简单的。

需要注意的是，如果采用wds模式的话，请选择wep加密，否则无法连接，采用Station == Access point的话，加密不做限制！以上教程供RH-LINK的买家朋友参考，非常简单笼统，如果仍有不明之处，请来电询问：89300879 ，谢绝周日来电。

群友老是问UBNT设置，今天给大家简单做一个，其实UBNT蛮强大的，但是相对于DD而言，他的操作略显复杂了，尤其是天线的设置。

好了下面开始：教程所用道具：TP340硬改UBNT一个固件：XS2.ar2316.v3.5.1.4631.300610.1936XP系统电脑IE8浏览器14DB平板我的是找群友东门电子改的，直接换掉内存，和编程好的FLASH上去就OK。

首先把网卡IP改为手动IP:192.168.1.xx子网：略过。

网关：192.168.1.1或者20 (可以不设置)在浏览器输入：192.168.1.20 账号密码均为：ubnt这就是传说中的UBNT，一款强大的固件。

当初改它就是奔着他的发射很犀利去的，但是经过研究摸索，原谅他的接收不亚于DD，甚至于有过之而无不及。

原来同样配置的TP340放这位置信号没这么好。

接下来我们来设置语言：选择----中文----点击后面的设置为默认由于固件的问题，部分早期硬改的UBNT 对简体中文的编码支持不是很好，设置中文后登陆什么也不显示，如果遇到此类问题，别忙重启，点击IE页面，选择U8编码即可。

设置完了可以更改回来，以免浏览其他网页出现乱码。

状态栏：无线的4种模式：我做接收所以我的是站选择站，点击选择出来一个对话框，扫描，选择你要中继的对象SSID，点击选择SSID会出来了，选择被中继者SSID的安全类型，输入密码，点击更改。

点击应用刷新状态。

中继就设置完毕了。

如果有信号，信号不错，你就可以把网卡的IP设置成自动一般没什么问题就可以上网了，接下来是发射：模式：接入点或者接入点WDS输入你想设置的SSID至于国家代码，无所谓啦，真没什么用，只要不勾选遵守规范权，那都是浮云，所以略过。

选择加密类型输入密码更改应用UBNT的信道比较多，。

常用请选择1-12，因为部分2.4G 卡对13-14频道支持不是很好。

单纯做无线路由，要拨号的选这里。

天线也能设置：关于固件的升级。

ubnt 网桥设置方法网桥设置方法网桥一般常用的用法有三种：一是做网桥来桥接用（网桥故名思意：网络桥梁，相当于一条无形的网线那样)，二是做AP用,用来将有线网络转为无线发射出去供无线设备用,三是做客户端：接收无线信号(如无线路由器或CMCC等无线信号）后转成有线供电脑上网用,登陆网桥：注意：请用火狐(firefox）浏览器管理网桥设置（如您的IE能登陆且正常显示则不必用firefox）。

首先将电脑网卡ip地址设置为192。

168。

1.99，子网掩码255。

255。

255。

0，网关和dns可留空。

打开浏览器，在地址栏输入192.168.1.20(如果用这个IP登陆不上，那么我们已配对好（请看网桥背面的标签，有在对应的IP上打勾的，用网桥上标明的IP来登陆即可），两个网桥的IP分别为192。

168。

1.200发射端和192。

168.1。

201接收端,登陆用户名及密码都是：ubnt或都是admin).一、桥接设置方法:1、语言选择：点击system 菜单，在Interface Language 选项将语言修改为中文（简体)。

2、设置天线模式:在advanced 菜单，在天线设置选项将天线设置为垂直，注意此项设置是针对54M网桥的，150M或300M的不需要设置，也没有这个选项.3、设置网桥的登陆IP：在network 菜单，在IP 地址：选项将2个网桥ip地址设置为不同ip，如：192。

168.1.200和192.168.1。

201。

4、SSID设置：在link setup（150M的则是WIRELESS）菜单,将两个网桥的SSID设为相同的数字或英文又或是数字+英文字母的组合,如:ubnt5、选择国家代码:在link setup (150M的则是WIRELESS）菜单,国家代码选为:Compliance Test，6、无线频道选择：在link setup（150M的则是WIRELESS）菜单，Frequency, MHz :后的选择框内选择你要设置的无线频道，做为桥接用建议您选择2.3G频段，这样可以避开2。

UBNT无线网桥快速配置秘籍NanoStation支持WEB界面管理方式。

其出厂默认地址为http://192.168.1.20/，在浏览器中输入IP地址后会弹出输入用户名和密码的对话框，User Name（用户名）为：ubnt，Password （密码）为：ubnt，输入之后即可登陆设备调试界面。

一、简单配置（可使出厂的两台设备通信或单独作为Wi-Fi覆盖基站）需要配置的主要参数有：1）无线工作模式；2）ESSID；3）国家代码；4）IP地址，以下为简单配置步骤（以NanoStation2为例）：1、Link Setup界面配置主要配置参数：Wireless Mode（无线工作模式）：有4种工作模式Station、Station WDS、Access Point、Access Point WDS可供选择，一般设定为一主（Access Point）和一从（Station）即可。

设备出厂默认设置为Station，我们这里把它改为Access Point；SSID/ESSID：设备默认SSID为UBNT，可根据用户需求更改，更改后需在Station端更改为相同ESSID，这里使用默认值；Country Code（国家代码）：选为China，People’s Republic of（中国)，不同国家使用信道、频点标准不同；此页，其他参数均可先不用配置。

2、Network界面配置由于设备的出厂IP地址均为192.168.1.20，所以需将需要调试的两台设备的IP地址区分开，以免IP地址冲突，所以可将Access Point端的IP地址设置为192.168.1.21。

注：在单个页面设定完需要修改的选项后，需点击页面下方的change，然后再点击Apply，设置才能生效。

此时，该NanoStation2即可与出厂的设备通信了，同时此配置也可以作为Wi-Fi覆盖基站使用。

其他NanoStion5、PowerStation2/5配置也是如此。

ubnt 网桥设置方法网桥设置方法网桥一般常用的用法有三种：一是做网桥来桥接用（网桥故名思意：网络桥梁，相当于一条无形的网线那样），二是做AP用，用来将有线网络转为无线发射出去供无线设备用，三是做客户端：接收无线信号（如无线路由器或CMCC等无线信号）后转成有线供电脑上网用，登陆网桥：注意：请用火狐（firefox）浏览器管理网桥设置（如您的IE能登陆且正常显示则不必用firefox）。

首先将电脑网卡ip地址设置为192.168.1.99，子网掩码255.255.255.0，网关和dns可留空。

打开浏览器，在地址栏输入192.168.1.20（如果用这个IP登陆不上，那么我们已配对好（请看网桥背面的标签，有在对应的IP上打勾的，用网桥上标明的IP 来登陆即可），两个网桥的IP分别为192.168.1.200发射端和192.168.1.201接收端，登陆用户名及密码都是：ubnt或都是admin）。

一、桥接设置方法:1、语言选择：点击system 菜单，在Interface Language 选项将语言修改为中文（简体）。

2、设置天线模式：在advanced 菜单，在天线设置选项将天线设置为垂直，注意此项设置是针对54M网桥的，150M或300M的不需要设置，也没有这个选项。

3、设置网桥的登陆IP：在network 菜单，在IP 地址：选项将2个网桥ip地址设置为不同ip，如：192.168.1.200和192.168.1.201。

4、SSID设置：在link setup（150M的则是WIRELESS）菜单，将两个网桥的SSID设为相同的数字或英文又或是数字+英文字母的组合，如：ubnt5、选择国家代码：在link setup （150M的则是WIRELESS）菜单，国家代码选为：Compliance Test，6、无线频道选择：在link setup（150M的则是WIRELESS）菜单，Frequency, MHz ：后的选择框内选择你要设置的无线频道，做为桥接用建议您选择2.3G频段，这样可以避开2.4G的干扰，如2377等，注：接收端不需要设无线频道，因为在设为站模式下是是自动搜索频道的7、无线模式设置：在link setup（150M的则是WIRELESS）菜单，在无线模式选项将发射端的无线模式设置为：接入点wds ，将接收端（即另一个网桥）的无线模式设置为站wds 。

UBNT无线AP模式设置详细图文教程AP模式这个模式就是将我们的有线网络转换成无线网络！然后连接各种无线终端，比如带连接无线网卡的笔记本或者台式机。

连接带WIFI的手机。

连接客户端AP 等等。

使用：ap模式，可以配合本款设备客户端模式使用，也可以配合其他客户端设备和无线网卡使用。

一：无线基本设置选择接入点模式，SSID后面输入无线网络名称，也就是无线网卡搜索信号时看见的名称。

（禁用：汉字）保存设置。

这儿一看就懂。

主要说明下国家设置：选择不同的国家，可控制工作信道的数量，例如：美国是11个信道，中国是13个信道，日本是14个信道。

选择最后一个，信道数量最多，34个，可以开启2.3G频段。

二：无线高级设置这儿懂的可以看看，不懂的请全部保持默认，跳过此步三:无线安全设置1.不加密，就不做任何设置，跳过此步2、WEP加密，按照本页设置，key 1; 后面输入的10个数字就是无线连接时，所需要输入的密匙（如不采用此加密，请看下面WPA或WPA2加密）3、WPA加密，按照本页设置，pre-shared key ; 后面输入的8以上个数字和字母就是无线连接时，所需要输入的密匙（如不采用此加密，请参看WEP或WPA2加密）3、WPA2加密，按照本页设置，pre-shared key ; 后面输入的8以上个数字和字母就是无线连接时，所需要输入的密匙（如不采用此加密，请参看WEP或WPA加密）三种无线加密，只能选择一种，请不要跟着页面，重复设置。

其他加密，本教程不做说明。

根据自己情况选择。

四.设置完成保存重启设备：先点击下面更改，然后拉到上面，点击应用设置五、无线AP设置注意事项：1）.无线发射模式，AP设置仅802.11G模式的时候，11M的无线网卡将搜索不到信号。

2），无线SSID，设置中文或特殊字符，一些无线网卡连接时候，会出现连接困难。

3）。

无线信道设置自动或者12，13信道时，不支持12，13信道的网卡，将搜索不到无线信号。

54M无线网桥UBNT固件桥接设置说明建议非专业用户请使用我们的快速配置文件自动配置参数，简单快捷注意：如对此款设备不熟悉或者不需要其他设置的，非本文中介绍的其他参数保持默认就好，不要随便做更改，请先仔细阅读此说明后再操作以免减少不必要的麻烦网桥通过POE电源接线到电脑，更改电脑本地连接IP地址为指定 192.168.1.50，设备的接线方式以及更改本地连接步骤参照《步骤一设备接线方式》。

【登陆后台设置页面】打开上网浏览器，进入192.168.1.20管理页面，用户名密码均为ubnt，如果浏览器输入地址后页面一片空白，右键点击页面空白处选择--编码--选择UTF-8，或者更换其他浏览器测试。

【页面中文切换】进入后台默认英文，改为中文页面，如下图找到SYSTEM选项页面，下面找到Language语言选项，选择简体中文下面开始介绍简单的两个网桥做桥接，一个设置成发射端、一个设置成接收端【设置发射端】第一步：进入“NETWORK”选项页面下图-网络模式：选择网桥（注：里边有高级路由模式，不明白此应用的不要随便选择此模式）-Disable Network：保持默认None，此选项是禁用端口，不要做任何更改否则设备无法进入后台。

-网桥IP地址：注意不要选择DHCP，选项静态，然后设置IP地址我们是设置默认的192.168.1.20（注意：设置桥接的时候发射端跟接收端的IP要分开，不要重复，比如这个发射端我们设置的是192.168.1.20，那接收端的设备IP 就设置成192.168.1.21，如果一个局域网内有多个网桥设备的话那每一个网桥都设置一个不同的IP不要重复，如果是做监控的话注意网桥的IP地址也不要跟摄像头的IP重复了，在每一个页面更改参数后都要点击最下面的“更改”按钮，在点击页面上方提示的“应用”，否则不生效。

第二步：进入“WIRELESS”设置页面下图-网络模式：选择接入点或者接入点WDS（注：“站”为接收模式，“接入点”为发射模式）-SSID：设备发射的wifi信号名称，可自己随便填写，在这我们设置的是ubnt001，不能设置中文。

UBNT无线网桥快速配置秘籍NanoStation支持WEB界面管理方式。

其出厂默认地址为http://192.168.1.20/，在浏览器中输入IP地址后会弹出输入用户名和密码的对话框，User Name（用户名）为：ubnt，Password （密码）为：ubnt，输入之后即可登陆设备调试界面。

一、简单配置（可使出厂的两台设备通信或单独作为Wi-Fi覆盖基站）需要配置的主要参数有：1）无线工作模式；2）ESSID；3）国家代码；4）IP地址，以下为简单配置步骤（以NanoStation2为例）：1、Link Setup界面配置主要配置参数：Wireless Mode（无线工作模式）：有4种工作模式Station、Station WDS、Access Point、Access Point WDS可供选择，一般设定为一主（Access Point）和一从（Station）即可。

设备出厂默认设置为Station，我们这里把它改为Access Point；SSID/ESSID：设备默认SSID为UBNT，可根据用户需求更改，更改后需在Station端更改为相同ESSID，这里使用默认值；Country Code（国家代码）：选为China，People’s Republic of（中国)，不同国家使用信道、频点标准不同；此页，其他参数均可先不用配置。

2、Network界面配置由于设备的出厂IP地址均为192.168.1.20，所以需将需要调试的两台设备的IP地址区分开，以免IP地址冲突，所以可将Access Point端的IP地址设置为192.168.1.21。

注：在单个页面设定完需要修改的选项后，需点击页面下方的change，然后再点击Apply，设置才能生效。

此时，该NanoStation2即可与出厂的设备通信了，同时此配置也可以作为Wi-Fi覆盖基站使用。

其他NanoStion5、PowerStation2/5配置也是如此。

54M无线网桥UBNT固件桥接设置说明注意：如对此款设备不熟悉或者不需要其他设置的，非本文中介绍的其他参数保持默认就好，不要随便做更改，请先仔细阅读此说明后再操作以免减少不必要的麻烦【设备的连接】通过POE供电模块把网桥跟电脑连接起来，电源的OUT/POE端接网桥，LAN/IN端接电脑。

连接好后本地连接会显示已连接或正在获取地址，如果显示红色的差号提示网线电缆没有接好就检查一下连接的接口是不是松动了。

然后更改本地连接IP地址（要进入网桥设备的后台操作需要先把电脑的本地连接IP地址改为手动），详细如下图本地连接-属性-internet协议（win7系统为IPV4协议），IP地址改为192.168.1.*（最后数字为任意数字，只要别跟网桥本身IP地址一样就行，比如网桥默认的是192.168.1.20，那么本地连接最后一位数就不能是20）。

【登录网桥后台页面】打开上网浏览器，地址栏输入192.168.1.20回车，进入设备后台，出现登录页面，默认用户名密码均为ubnt（小写）如下图【改中文】进入后台默认英文，改为中文页面，如下图找到SYSTEM选项页面，下面找到Language语言选项，选择简体中文下面开始介绍简单的两个网桥做桥接，一个设置成发射端、一个设置成接收端现在开始设置发射端第一步：进入“NETWORK”选项页面下图-网络模式：选择网桥（注：里边有高级路由模式，不明白此应用的不要随便选择此模式）-Disable Network：此选项是禁用端口的意思，不要做任何更改否则设备无法进入后台。

-网桥IP地址：注意不要选择DHCP，选项静态，然后设置IP地址我们是设置默认的192.168.1.20（注意：设置桥接的时候发射端跟接收端的IP要分开，不要重复，比如这个发射端我们设置的是192.168.1.20，那接收端的设备IP 就设置成192.168.1.21，如果一个局域网内有多个网桥设备的话那每一个网桥都设置一个不同的IP不要重复，如果是做监控的话注意网桥的IP地址也不要跟摄像头的IP重复了，在每一个页面更改参数后都要点击最下面的“更改”按钮，在点击页面上方提示的“应用”，否则不生效。

UBNT无线网桥快速配置秘籍NanoStation支持WEB界面管理方式。

其出厂默认地址为http://192.168.1.20/，在浏览器中输入IP地址后会弹出输入用户名和密码的对话框，User Name（用户名）为：ubnt，Password （密码）为：ubnt，输入之后即可登陆设备调试界面。

一、简单配置（可使出厂的两台设备通信或单独作为Wi-Fi覆盖基站）需要配置的主要参数有：1）无线工作模式；2）ESSID；3）国家代码；4）IP地址，以下为简单配置步骤（以NanoStation2为例）：1、Link Setup界面配置主要配置参数：Wireless Mode（无线工作模式）：有4种工作模式Station、Station WDS、Access Point、Access Point WDS可供选择，一般设定为一主（Access Point）和一从（Station）即可。

设备出厂默认设置为Station，我们这里把它改为Access Point；SSID/ESSID：设备默认SSID为UBNT，可根据用户需求更改，更改后需在Station端更改为相同ESSID，这里使用默认值；Country Code（国家代码）：选为China，People’s Republic of（中国)，不同国家使用信道、频点标准不同；此页，其他参数均可先不用配置。

2、Network界面配置由于设备的出厂IP地址均为192.168.1.20，所以需将需要调试的两台设备的IP地址区分开，以免IP地址冲突，所以可将Access Point端的IP地址设置为192.168.1.21。

注：在单个页面设定完需要修改的选项后，需点击页面下方的change，然后再点击Apply，设置才能生效。

此时，该NanoStation2即可与出厂的设备通信了，同时此配置也可以作为Wi-Fi覆盖基站使用。

其他NanoStion5、PowerStation2/5配置也是如此。
