UBNT无线网桥设置教程(点对点.中继)

1.拿出POE电源，将电源的POWER口与网桥连接，LAN口与电脑连接。

2.固定本地IP地址。

（如下图）3.打开浏览器（推荐使用火狐浏览器），输入192.168.1.20很回车。

按照登陆页面提示输入用户名和密码（一般为用户名ubnt 密码ubnt 或者用户名admin 密码admin）如下图：4.登陆后即可根据客户不同需求进行配置。

下面逐一介绍。

4-1[配置接收CMCC模式]：1）点击选项“Wireless”后如下图填写好内容2）填写好以后点击右下角的“更改”后然点击右上角应用即可。

3）配置完毕后，记得将本地IP改为自动获取，如下图：4-2[配置点对点，一发一收模式]：1）拿出准备做发射端的网桥连接电脑后，点击一级菜单“NETWORK”将默认的192.168.1.20改为192.168.1.21 并更改、应用如下图：2）点击一级菜单WIRELESS，按照下图示范填写配置。

并更改、应用。

3）拿出第二只准备做接收端的网桥，与电脑连接并进入配置页面。

4）进入一级菜单WIRELESS ，按照下图配置填写后并更改、应用。

5）配置完毕后，将本地IP改回自动获取（若原来是固定IP，将IP填写为可以上网的IP地址即可）4-3[配置接收模式，参考4-1即可]备注：如果出现已经正常桥接，但是无法获取IP的情况，请将【接入点-站模式】，改为【接入点WDS+站WDS模式】。

IE配置可能会碰到空白页面，碰到空白页面后，对着空白页面点击右键，选择编码UTF-8即可，如下图：恢复默认步骤：1.通电，等待30秒2.按住REST按钮20秒3.等待60秒。

4.给网桥重新通电。

5.强荐火狐浏览器。

1.拿出POE电源，将电源的POWER口与网桥连接，LAN口与电脑连接。

2.固定本地IP地址。

（如下图）3.打开浏览器（推荐使用火狐浏览器），输入192.168.1.20很回车。

按照登陆页面提示输入用户名和密码（一般为用户名ubnt 密码ubnt 或者用户名admin 密码admin）如下图：4.登陆后即可根据客户不同需求进行配置。

下面逐一介绍。

4-1[配置接收CMCC模式]：1）点击选项“Wireless”后如下图填写好内容2）填写好以后点击右下角的“更改”后然点击右上角应用即可。

3）配置完毕后，记得将本地IP改为自动获取，如下图：4-2[配置点对点，一发一收模式]：1）拿出准备做发射端的网桥连接电脑后，点击一级菜单“NETWORK”将默认的192.168.1.20改为192.168.1.21 并更改、应用如下图：2）点击一级菜单WIRELESS，按照下图示范填写配置。

并更改、应用。

3）拿出第二只准备做接收端的网桥，与电脑连接并进入配置页面。

4）进入一级菜单WIRELESS ，按照下图配置填写后并更改、应用。

5）配置完毕后，将本地IP改回自动获取（若原来是固定IP，将IP填写为可以上网的IP 地址即可）4-3[配置接收模式，参考4-1即可]备注：如果出现已经正常桥接，但是无法获取IP的情况，请将【接入点-站模式】，改为【接入点WDS+站WDS模式】。

IE配置可能会碰到空白页面，碰到空白页面后，对着空白页面点击右键，选择编码UTF-8即可，如下图：恢复默认步骤：1.通电，等待30秒2.按住REST按钮20秒3.等待60秒。

4.给网桥重新通电。

5.强荐火狐浏览器。

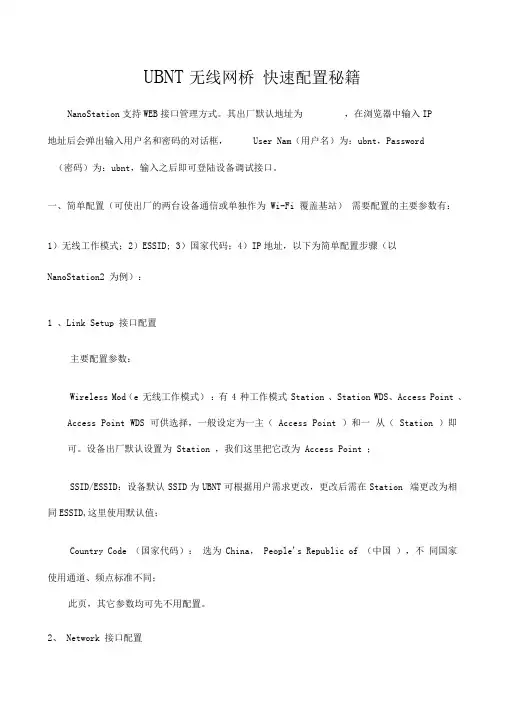

UBNT无线网桥快速配置秘籍NanoStation支持WEB接口管理方式。

其出厂默认地址为，在浏览器中输入IP地址后会弹出输入用户名和密码的对话框，User Nam（用户名）为：ubnt，Password（密码）为：ubnt，输入之后即可登陆设备调试接口。

一、简单配置（可使出厂的两台设备通信或单独作为 Wi-Fi 覆盖基站）需要配置的主要参数有：1）无线工作模式；2）ESSID; 3）国家代码；4）IP地址，以下为简单配置步骤（以NanoStation2 为例）：1 、Link Setup 接口配置主要配置参数：Wireless Mod（e 无线工作模式）：有4 种工作模式Station 、Station WDS、Access Point 、Access Point WDS 可供选择，一般设定为一主（ Access Point ）和一从（ Station ）即可。

设备出厂默认设置为 Station ，我们这里把它改为 Access Point ；SSID/ESSID：设备默认SSID为UBNT可根据用户需求更改，更改后需在Station 端更改为相同ESSID,这里使用默认值；Country Code （国家代码）：选为 China， People's Republic of （中国），不同国家使用通道、频点标准不同；此页，其它参数均可先不用配置。

2、 Network 接口配置由于设备的出厂 IP 地址均为，所以需将需要调试的两台设备的IP 地址区分开，以免 IP 地址冲突，所以可将 Access Point 端的 IP 地址设置为。

注：在单个页面设定完需要修改的选项后，需点击页面下方的cha nge，然后再点击 Apply ，设置才能生效。

此时，该 NanoStation2 即可与出厂的设备通信了，同时此配置也可以作为 Wi-Fi 覆盖基站使用。

其它 NanoStion5 、PowerStation2/5 配置也是如此。

Ubiquiti Networks公司在全球范围内设计，制造和销售创新性的宽带无线解决方案。

部署在全球180多个国家超过10万台设备。

UBNT的产品包括具有颠覆意义的无线产品，如Bullet™，NanoStation™，以及其他结合基于内部开发、业界领先的产品设计核心技术，包括Air OS操作系统和频率自由技术（100MHz至10GHz的RF设计）。

UBNT 点对点传输案例详解UBNT 是大家广为人知的无线覆盖设备之一，UBNT 组网方式可以分为点对点和点对多点，首先我先为大家介绍一下UBNT：UBNT N设备是802.11n设备，根据不同频率分为2.4G设备和5.8G设备，2.4G设备命名格式为UBNT xx M2，同样5.8G设备命名为UBNT xxM5（xx 代表UBNT的设备类型）， UBNT 的每一个设备都可以当作 AP 或者是站来使用，模式分为 AP 、站、APWDS、站WDS，而且 UBNT有中文见面，方便操作，让新手也非常容易上手。

这个帖子就介绍一下 UBNT的点对点详细设置教程，也是最简单的一种。

这里我们用UBNT 的 NS M5设备为例（UBNT的界面不管什么设备管理界面都是一样的）。

首先了解一下 UBNT的WEB管理界面。

UBNT的WEB 后台管理 IP默认是192.168.1.20 。

首先把自己的 IP地址设成192.168.1.xxx段的IP然后就和进路由器一样，打开一个网页（建议使用IE或者火狐浏览器）在地址栏输入 192.168.1.20 即可进入 UBNT 的登录界面，登陆界面如下：默认用户名是小写的：ubnt ，登录密码也是一样的（小写）：ubnt，接下来就到了 UBNT的预览状态界面。

这里声明 UBNT 默认设置作为站的模式，这里我也把 UBNT的预览状态见面的截图给大家看一下：第一次登录界面语言肯定是英文界面，为了方便设置，我们首先要把他改成中文界面，方法是：首先到上面选项卡的最后一项 --SYSTEM ，这个里面就大家可以在这个界面看到 Interface Language 这个后面就是界面语言项，在里面最下面一个就是中文简体了。

【设备安装】：把设备用POE供电模块跟电脑连接好，OUT端连接网桥，IN端连接电脑网线接口，连接好后本地连接会显示已经连接或者正在获取地址，如果显示红色的差号提示网线电缆没有接好就检查一下连接的接口是不是松动了，下一步更改本地连接IP地址，网上邻居—查看网络连接—右键点击本地连接—属性—双击在最下方的Internet协议，更改IP地址为192.168.1.** ，后面可为任何数字（非20、21），确定后本地连接应为已连接状态【后台设置页面进入】打开上网浏览器，在地址栏输入192.168.1.20 进入设备管理页面，用户名密码都为ubnt如果浏览器输入地址没反应可参照下图查看编码是否选择正确(查看/或者右键点击页面空白处-编码-选择UTF-8)【页面中文切换】进入后默认为英文界面，请按下图更改中文（“System”菜单栏页面“Language”选项选择“中文”）【第一页】【选择接收信号】在上面“Link Setup”菜单选项页面，无线模式：站、站wds为接收模式，接入点、接入点wds为发射信号模式。

当为接收模式时，点击SSID后面的“选择”按钮可以搜索无线信号，点击想要选择的信号前面的圆点，然后点击左下角的“选择”-“更改”—“应用”（注意：更改任何参数后一定要先点击每一个选项页面下方的“更改”按钮，再点击页面上方出现的“应用”）信号强度强弱参考：参考信号后面的-Db数，数值越接近0信号越好，比如信号强度在-60Dbi，就说明信号已经很不错了，在-90dbi 的话信号就很差了，很难连接上如果接收的信号是加密的话在无线安全部分的wep密匙或者wpa密匙处填写信号密码【第二页】在上面第一栏“Main”选项里可以看到信号的强度、传输速率等信息信号选择完成后，把本地连接的IP地址改为自动获取，信号差一些的话可能要稍等片刻等待本地连接显示已连接的时候就可以上网啦！！！以后如果设备不更换地方的话就不再需要进行设置了，会一直连接先前选择的信号，如果需要连接其他的信号就再重复选择信号的步骤就可以了【上传配置参数】设备可以用作发射或者接收模式，我们事先准备了三种配置文件：点对点发射、接收、wlan接收配置文件，可以一键上传配置参数用作这三种模式，购买后请向客服索取配置文件步骤：“System”选项页面—页面最下方的“配置管理”—上传配置，点击浏览找到对应的参数文件即可，注意上传后点击页面上方出现的提示保存更改）【第三页】【特别注意请不要随便更改网桥其他参数以免造成网桥无法设置】设置的时候注意以下参数，否则会进入不到设备后台页面在设备的“Network”选项页面中的“网络模式”，由路由器模式手动切换到网桥模式的时候，网桥IP地址一定不要选择DHCP，否则后台设置页面会进不去，应该为静态IP！设置的时候一定要记好网桥IP地址，如果忘记设置的网桥IP的话会进入不了后台设置页面设备默认设置为wlan接收模式，如果您用作接收wlan可不必再上传文件，直接从搜索信号强度开始调试就好事先联系过客服更改其他模式的话我们已经按照当时的更改好参数【网桥接收端配路由器共享信号设置】如果用网桥接收端接收信号后还需要再配路由器共享信号的话，那直接把网桥网线接头连接到路由器的WAN进口上方法一：路由器WAN广域网接口上网模式设置成动态IP，LAN端口地址改成192.168.2.1即可（网桥IP为190.168.1.*号段的，只要设置路由器的IP不要跟网桥的冲突即可）【第四页】。

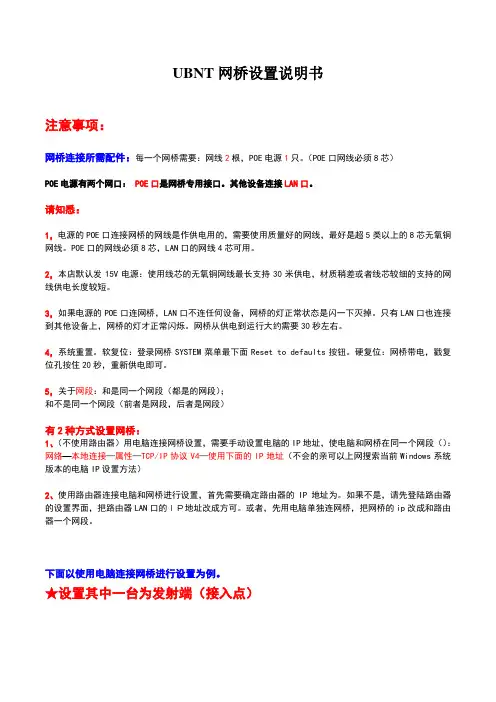

UBNT网桥设置说明书注意事项：网桥连接所需配件：每一个网桥需要：网线2根，POE电源1只。

（POE口网线必须8芯）POE电源有两个网口： POE口是网桥专用接口。

其他设备连接LAN口。

请知悉：1，电源的POE口连接网桥的网线是作供电用的，需要使用质量好的网线，最好是超5类以上的8芯无氧铜网线。

POE口的网线必须8芯，LAN口的网线4芯可用。

2，本店默认发15V电源：使用线芯的无氧铜网线最长支持30米供电，材质稍差或者线芯较细的支持的网线供电长度较短。

3，如果电源的POE口连网桥，LAN口不连任何设备，网桥的灯正常状态是闪一下灭掉。

只有LAN口也连接到其他设备上，网桥的灯才正常闪烁。

网桥从供电到运行大约需要30秒左右。

4，系统重置。

软复位：登录网桥SYSTEM菜单最下面Reset to defaults按钮。

硬复位：网桥带电，戳复位孔按住20秒，重新供电即可。

5，关于网段：和是同一个网段（都是的网段）；和不是同一个网段（前者是网段，后者是网段）有2种方式设置网桥：1、（不使用路由器）用电脑连接网桥设置，需要手动设置电脑的IP地址，使电脑和网桥在同一个网段（）：网络—本地连接—属性—TCP/IP协议V4—使用下面的IP地址（不会的亲可以上网搜索当前Windows系统版本的电脑IP设置方法）2、使用路由器连接电脑和网桥进行设置，首先需要确定路由器的IP地址为。

如果不是，请先登陆路由器的设置界面，把路由器LAN口的ＩＰ地址改成方可。

或者，先用电脑单独连网桥，把网桥的ip改成和路由器一个网段。

下面以使用电脑连接网桥进行设置为例。

★设置其中一台为发射端（接入点）网桥通电连接电脑，电脑本地连接IP手动设置和网桥一个网段。

打开浏览器，在地址栏输入网桥IP地址，输入账号和密码admin（或者ubnt）进入网桥的系统界面。

1，点击SYSTEM选项：选择中文语言。

2，点击WIRELESS选项，无线模式选择：接入点。

ubnt 网桥设置方法网桥设置方法网桥一般常用的用法有三种：一是做网桥来桥接用（网桥故名思意：网络桥梁，相当于一条无形的网线那样），二是做AP用，用来将有线网络转为无线发射出去供无线设备用，三是做客户端：接收无线信号（如无线路由器或CMCC等无线信号）后转成有线供电脑上网用，登陆网桥：注意：请用火狐（firefox）浏览器管理网桥设置（如您的IE能登陆且正常显示则不必用firefox）。

首先将电脑网卡ip地址设置为192.168.1.99，子网掩码255.255.255.0，网关和dns可留空。

打开浏览器，在地址栏输入192.168.1.20（如果用这个IP登陆不上，那么我们已配对好（请看网桥背面的标签，有在对应的IP上打勾的，用网桥上标明的IP 来登陆即可），两个网桥的IP分别为192.168.1.200发射端和192.168.1.201接收端，登陆用户名及密码都是：ubnt或都是admin）。

一、桥接设置方法:1、语言选择：点击system 菜单，在Interface Language 选项将语言修改为中文（简体）。

2、设置天线模式：在advanced 菜单，在天线设置选项将天线设置为垂直，注意此项设置是针对54M网桥的，150M或300M的不需要设置，也没有这个选项。

3、设置网桥的登陆IP：在network 菜单，在IP 地址：选项将2个网桥ip地址设置为不同ip，如：192.168.1.200和192.168.1.201。

4、SSID设置：在link setup（150M的则是WIRELESS）菜单，将两个网桥的SSID设为相同的数字或英文又或是数字+英文字母的组合，如：ubnt5、选择国家代码：在link setup （150M的则是WIRELESS）菜单，国家代码选为：Compliance Test，6、无线频道选择：在link setup（150M的则是WIRELESS）菜单，Frequency, MHz ：后的选择框内选择你要设置的无线频道，做为桥接用建议您选择2.3G频段，这样可以避开2.4G的干扰，如2377等，注：接收端不需要设无线频道，因为在设为站模式下是是自动搜索频道的7、无线模式设置：在link setup（150M的则是WIRELESS）菜单，在无线模式选项将发射端的无线模式设置为：接入点wds ，将接收端（即另一个网桥）的无线模式设置为站wds 。

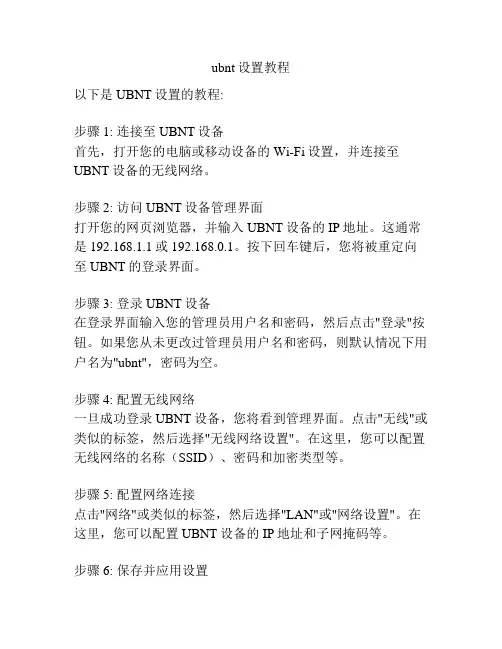

ubnt设置教程以下是UBNT设置的教程:步骤1: 连接至UBNT设备首先，打开您的电脑或移动设备的Wi-Fi设置，并连接至UBNT设备的无线网络。

步骤2: 访问UBNT设备管理界面打开您的网页浏览器，并输入UBNT设备的IP地址。

这通常是192.168.1.1或192.168.0.1。

按下回车键后，您将被重定向至UBNT的登录界面。

步骤3: 登录UBNT设备在登录界面输入您的管理员用户名和密码，然后点击"登录"按钮。

如果您从未更改过管理员用户名和密码，则默认情况下用户名为"ubnt"，密码为空。

步骤4: 配置无线网络一旦成功登录UBNT设备，您将看到管理界面。

点击"无线"或类似的标签，然后选择"无线网络设置"。

在这里，您可以配置无线网络的名称（SSID）、密码和加密类型等。

步骤5: 配置网络连接点击"网络"或类似的标签，然后选择"LAN"或"网络设置"。

在这里，您可以配置UBNT设备的IP地址和子网掩码等。

步骤6: 保存并应用设置在完成所有的配置后，记得点击"保存"或"应用"按钮，以便将更改应用到UBNT设备中。

步骤7: 重新连接网络当您完成配置并保存设置后，您的UBNT设备将会重新启动。

在它重新启动后，断开与UBNT设备的连接，并重新连接至您新配置的无线网络。

现在，您已成功完成了UBNT设备的设置。

您可以测试连接，确保一切正常运行，并根据需要进行额外的配置调整。

UBNT无线网桥快速配置秘籍NanoStation支持WEB接口管理方式。

其出厂默认地址为，在浏览器中输入IP地址后会弹出输入用户名和密码的对话框，User Name（用户名）为：ubnt，Password（密码）为：ubnt，输入之后即可登陆设备调试接口。

一、简单配置（可使出厂的两台设备通信或单独作为Wi-Fi覆盖基站）需要配置的主要参数有：1）无线工作模式；2）ESSID；3）国家代码；4）IP地址，以下为简单配置步骤（以NanoStation2为例）：1、Link Setup接口配置主要配置参数：Wireless Mode（无线工作模式）：有4种工作模式Station、Station WDS、Access Point、Access Point WDS可供选择，一般设定为一主（Access Point）和一从（Station）即可。

设备出厂默认设置为Station，我们这里把它改为Access Point；SSID/ESSID：设备默认SSID为UBNT，可根据用户需求更改，更改后需在Station 端更改为相同ESSID，这里使用默认值；Country Code（国家代码）：选为China，People’s Republic of（中国)，不同国家使用通道、频点标准不同；此页，其它参数均可先不用配置。

2、Network接口配置由于设备的出厂IP地址均为，所以需将需要调试的两台设备的IP地址区分开，以免IP地址冲突，所以可将Access Point端的IP地址设置为。

注：在单个页面设定完需要修改的选项后，需点击页面下方的change，然后再点击Apply，设置才能生效。

此时，该NanoStation2即可与出厂的设备通信了，同时此配置也可以作为Wi-Fi 覆盖基站使用。

其它NanoStion5、PowerStation2/5配置也是如此。

二、详细配置介绍（以NanoStation5为例）通过IE或者其它浏览器（推荐Firefox）访问NS5，并作配置；NS5的出厂IP地址为，用户名为ubnt，密码为ubnt；确定，登陆到设备的主页面：如果，用户觉得英文不是很好理解，在System中可以更改语言的种类，修改为中文并设为默认值，不过IE浏览器暂时对UBNT的中文接口支持的不是很好，所以建议使用Firefox；此时，回到主页即可看到设备的中文接口：在主页中可以看到设备的一些基本的信息，若想调通设备，可以在LinkSetup、Network和Advanced里面修改参数。

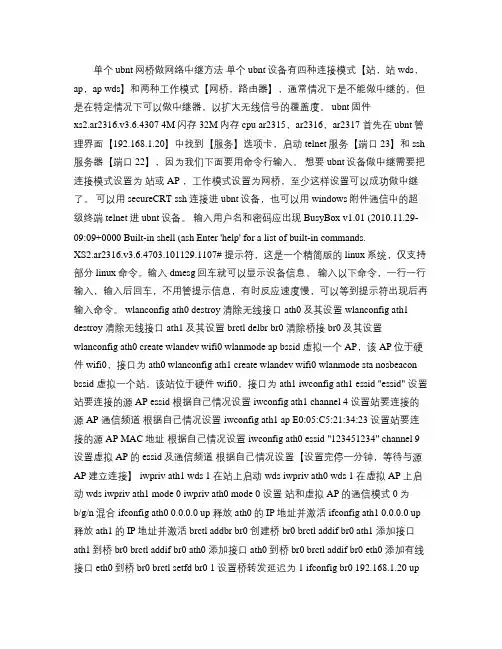

单个ubnt网桥做网络中继方法单个ubnt设备有四种连接模式【站，站wds，ap，ap wds】和两种工作模式【网桥，路由器】，通常情况下是不能做中继的，但是在特定情况下可以做中继器，以扩大无线信号的覆盖度。

ubnt固件xs2.ar2316.v3.6.4307 4M闪存 32M内存 cpu ar2315，ar2316，ar2317 首先在ubnt管理界面【192.168.1.20】中找到【服务】选项卡，启动telnet服务【端口23】和ssh 服务器【端口22】，因为我们下面要用命令行输入。

想要ubnt设备做中继需要把连接模式设置为站或AP ，工作模式设置为网桥，至少这样设置可以成功做中继了。

可以用secureCRT ssh连接进ubnt设备，也可以用windows附件通信中的超级终端telnet进ubnt设备。

输入用户名和密码应出现 BusyBox v1.01 (2010.11.29-09:09+0000 Built-in shell (ash Enter 'help' for a list of built-in commands.XS2.ar2316.v3.6.4703.101129.1107# 提示符，这是一个精简版的linux系统，仅支持部分linux命令。

输入dmesg回车就可以显示设备信息。

输入以下命令，一行一行输入，输入后回车，不用管提示信息，有时反应速度慢，可以等到提示符出现后再输入命令。

wlanconfig ath0 destroy 清除无线接口ath0及其设置 wlanconfig ath1 destroy 清除无线接口ath1及其设置 brctl delbr br0 清除桥接br0及其设置wlanconfig ath0 create wlandev wifi0 wlanmode ap bssid 虚拟一个AP，该AP位于硬件wifi0，接口为ath0 wlanconfig ath1 create wlandev wifi0 wlanmode sta nosbeacon bssid 虚拟一个站，该站位于硬件wifi0，接口为ath1 iwconfig ath1 essid "essid" 设置站要连接的源AP essid 根据自己情况设置 iwconfig ath1 channel 4 设置站要连接的源AP 通信频道根据自己情况设置 iwconfig ath1 ap E0:05:C5:21:34:23 设置站要连接的源AP MAC地址根据自己情况设置 iwconfig ath0 essid "123451234" channel 9 设置虚拟AP的essid及通信频道根据自己情况设置【设置完停一分钟，等待与源AP建立连接】 iwpriv ath1 wds 1 在站上启动wds iwpriv ath0 wds 1 在虚拟AP上启动wds iwpriv ath1 mode 0 iwpriv ath0 mode 0 设置站和虚拟AP的通信模式 0为b/g/n混合 ifconfig ath0 0.0.0.0 up 释放ath0的IP地址并激活 ifconfig ath1 0.0.0.0 up 释放ath1的IP地址并激活 brctl addbr br0 创建桥br0 brctl addif br0 ath1 添加接口ath1到桥br0 brctl addif br0 ath0 添加接口ath0到桥br0 brctl addif br0 eth0 添加有线接口eth0到桥br0 brctl setfd br0 1 设置桥转发延迟为1 ifconfig br0 192.168.1.20 up设置桥br0的IP地址192.168.1.20 并激活 echo 1 > /proc/sys/net/ipv4/ip-forward 让内核允许接口间的数据包通过命令到此结束，此时可以发现你的身边多了个无线网络，即使你的ubnt设备工作在站模式。

UBNT无线通讯装置配置说明V1.3目录1．“接入点”的设置 (1)2．“站”的设置及设备配对 (3)3．球机的设置 (4)4．配对后，查看信号强度 (6)5．安全措施配置 (7)6．备份配置 (8)7．球机备份 (9)1.“接入点”的设置UBNT无线通讯装置一般出厂默认IP是192.168.1.20，把设备通过POE交换机连接电脑。

注意:设备需要通过POE交换机供电，不能直接插入电脑。

设备接入电脑后，即可通过IE浏览器输入设备IP进入登入页面，页面示例图如下：输入默认的账号和密码ubnt登入，登入后页面最上面有几个选项，选择WIRELESS。

页面示例图如下：将第一行的无线模式改为“接入点”，第三行SSID修改为“tkdq-IP”。

最下面的安全模式，第一行改为“WPA2-AES”，最下行WPA共享密码改为“tkdq123456”。

然后点击最下面的“更改”，之后页面会变成如下图：在最上面会多出“Test”、“应用”、“放弃”三个选项，选择“应用”完成修改。

然后选择最上面的“NETWORK”，在这个页面可以修改设备的IP地址，示例图如下：将IP地址修改成192.168.1.XXX。

然后点击“更改”、“应用”完成修改。

2.“站”的设置及设备配对设备登录方法与上面相同，IP的修改方法也与上面相同。

进入修改IP页面将IP修改为192.168.1.XXX。

然后进入“WIRELESS”页面，把无线模式改为“站”，安全改为“WPA2-AES”，WPA共享密码改为“tkdq123456”。

接下来是设备的配对。

进入设置成“站”的设备主页，在SSID选项后面有一个选择，点击之后会显示如下页面：在这里可以选择所要配对的“接入点”的SSID，若没有点击“扫描”。

选中后点击“Lock to AP”，点“更改”，再点击“应用”。

这样“站”和“接入点”就配对完成了。

3.球机的设置用同样的方法通过POE交换机进入球机的设置页面，修改球机的IP为192.168.1.XXX。

UBNT 无线网桥通用教程本教程适合：NS2/NS2 LOC/NS5/NS5LCO/B2/B2 HP/ORIENTS 2414S一．安装方法：1.本公司所售出网桥，均需要使用国标超五类网线，请注意检查您的网线是否合格。

2.首先不要基于将您的网桥安装到室外，先将网桥按照以下的方式连接好网线通电，POE电源上有两个RJ45插口，一般标记为Date IN/Date OUT或者是POE/LAN ,请注意，Date OUT或者POE是和网桥相连接的，Date IN或者LAN是和室内路由器或者交换机或者电脑连接的。

以下图为参考。

（由于网桥在本公司发货时已经配置好，不需要再做设置，故以下教程仅为客户研究学习使用）3.首先设置网桥应该先使网桥和电脑之间用网线连接起来，设置电脑网卡ip地址为固定：192.168.1.x4.访问http://192.168.1.20用户名密码均为：ubnt5.语言设置，进入网桥管理页面后，点击system，进行如下设置将语言改成中文，并点击设置为默认值点击页面顶部应用改成中文后，你会发现无法进入Main页面，这时需要进行如下设置，浏览器》查看》编码》Unicode UTF-8,如果不是这样调整的话，则在中文模式下会出现网桥管理页面无法显示的问题。

详见下图二、网桥的配置下面进入快速配置教程：配置一对网桥的连接应该选择接入点《=========》站，即一个网桥设置为接入点，另一个网桥设置为站模式，关于这些模式的说明，请参照。

1）。

首先设置发射端网桥，访问 http://192.168.1.20 用户名密码均为： ubnt ，进入linsetup 界面以上除了 A G 是必须的，其余的都可以自由设置，建议不要去更改完成设置后，点击页面下方的，点击完更改后并不会保存，请点击顶部的Apply 应用设置，稍等后重启即可正常运行。

A 设置为接入点模B 设置成您自己的无线名称C 设置成这个模式可激活2.3G 模式D 这里设置网桥工作频率E 设置网桥功率，这里请注意并非最高是最好的F 设置无线加密方式G 设置无线密码2）设置接收端网桥，现在拔掉发射端网桥的电源，接入第二个网桥，访问http://192.168.1.20用户名密码均为：ubnt，进入Network界面G设置ip地址为192.168.1.21设置ip地址为192.168.1.21，这里不一定一定要设置为21，只要和发射端网桥不一样就可以了，如果系统提升输入主DNS IP的话，输入你主路由网关ip就可以了，一般不用设置。

UBNT无线AP模式设置详细图文教程AP模式这个模式就是将我们的有线网络转换成无线网络！然后连接各种无线终端，比如带连接无线网卡的笔记本或者台式机。

连接带WIFI的手机。

连接客户端AP 等等。

使用：ap模式，可以配合本款设备客户端模式使用，也可以配合其他客户端设备和无线网卡使用。

一：无线基本设置选择接入点模式，SSID后面输入无线网络名称，也就是无线网卡搜索信号时看见的名称。

（禁用：汉字）保存设置。

这儿一看就懂。

主要说明下国家设置：选择不同的国家，可控制工作信道的数量，例如：美国是11个信道，中国是13个信道，日本是14个信道。

选择最后一个，信道数量最多，34个，可以开启2.3G频段。

二：无线高级设置这儿懂的可以看看，不懂的请全部保持默认，跳过此步三:无线安全设置1.不加密，就不做任何设置，跳过此步2、WEP加密，按照本页设置，key 1; 后面输入的10个数字就是无线连接时，所需要输入的密匙（如不采用此加密，请看下面WPA或WPA2加密）3、WPA加密，按照本页设置，pre-shared key ; 后面输入的8以上个数字和字母就是无线连接时，所需要输入的密匙（如不采用此加密，请参看WEP或WPA2加密）3、WPA2加密，按照本页设置，pre-shared key ; 后面输入的8以上个数字和字母就是无线连接时，所需要输入的密匙（如不采用此加密，请参看WEP或WPA加密）三种无线加密，只能选择一种，请不要跟着页面，重复设置。

其他加密，本教程不做说明。

根据自己情况选择。

四.设置完成保存重启设备：先点击下面更改，然后拉到上面，点击应用设置五、无线AP设置注意事项：1）.无线发射模式，AP设置仅802.11G模式的时候，11M的无线网卡将搜索不到信号。

2），无线SSID，设置中文或特殊字符，一些无线网卡连接时候，会出现连接困难。

3）。

无线信道设置自动或者12，13信道时，不支持12，13信道的网卡，将搜索不到无线信号。

ubnt 网桥设置方法网桥设置方法网桥一般常用的用法有三种：一是做网桥来桥接用（网桥故名思意：网络桥梁，相当于一条无形的网线那样），二是做AP用，用来将有线网络转为无线发射出去供无线设备用，三是做客户端：接收无线信号（如无线路由器或CMCC等无线信号）后转成有线供电脑上网用，登陆网桥：注意：请用火狐（firefox）浏览器管理网桥设置（如您的IE能登陆且正常显示则不必用firefox）。

首先将电脑网卡ip地址设置为192.168.1.99，子网掩码255.255.255.0，网关和dns可留空。

打开浏览器，在地址栏输入192.168.1.20（如果用这个IP登陆不上，那么我们已配对好（请看网桥背面的标签，有在对应的IP上打勾的，用网桥上标明的IP来登陆即可），两个网桥的IP 分别为192.168.1.200发射端和192.168.1.201接收端，登陆用户名及密码都是：ubnt或都是admin）。

一、桥接设置方法:1、语言选择：点击system 菜单，在Interface Language 选项将语言修改为中文（简体）。

2、设置天线模式：在advanced 菜单，在天线设置选项将天线设置为垂直，注意此项设置是针对54M网桥的，150M或300M的不需要设置，也没有这个选项。

3、设置网桥的登陆IP：在network 菜单，在IP 地址：选项将2个网桥ip地址设置为不同ip，如：192.168.1.200和192.168.1.201。

4、SSID设置：在link setup（150M的则是WIRELESS）菜单，将两个网桥的SSID设为相同的数字或英文又或是数字+英文字母的组合，如：ubnt5、选择国家代码：在link setup （150M的则是WIRELESS）菜单，国家代码选为：Compliance Test，6、无线频道选择：在link setup（150M的则是WIRELESS）菜单，Frequency, MHz ：后的选择框内选择你要设置的无线频道，做为桥接用建议您选择2.3G频段，这样可以避开2.4G的干扰，如2377等，注：接收端不需要设无线频道，因为在设为站模式下是是自动搜索频道的7、无线模式设置：在link setup（150M的则是WIRELESS）菜单，在无线模式选项将发射端的无线模式设置为：接入点wds ，将接收端（即另一个网桥）的无线模式设置为站wds 。

群友老是问UBNT设置，今天给大家简单做一个，其实UBNT蛮强大的，但是相对于DD而言，他的操作略显复杂了，尤其是天线的设置。

好了下面开始：教程所用道具：TP340硬改UBNT一个固件：XS2.ar2316.v3.5.1.4631.300610.1936XP系统电脑IE8浏览器14DB平板我的是找群友东门电子改的，直接换掉内存，和编程好的FLASH上去就OK。

首先把网卡IP改为手动IP:192.168.1.xx子网：略过。

网关：192.168.1.1或者20 (可以不设置)在浏览器输入：192.168.1.20 账号密码均为：ubnt这就是传说中的UBNT，一款强大的固件。

当初改它就是奔着他的发射很犀利去的，但是经过研究摸索，原谅他的接收不亚于DD，甚至于有过之而无不及。

原来同样配置的TP340放这位置信号没这么好。

接下来我们来设置语言：选择----中文----点击后面的设置为默认由于固件的问题，部分早期硬改的UBNT 对简体中文的编码支持不是很好，设置中文后登陆什么也不显示，如果遇到此类问题，别忙重启，点击IE页面，选择U8编码即可。

设置完了可以更改回来，以免浏览其他网页出现乱码。

状态栏：无线的4种模式：我做接收所以我的是站选择站，点击选择出来一个对话框，扫描，选择你要中继的对象SSID，点击选择SSID会出来了，选择被中继者SSID的安全类型，输入密码，点击更改。

点击应用刷新状态。

中继就设置完毕了。

如果有信号，信号不错，你就可以把网卡的IP设置成自动一般没什么问题就可以上网了，接下来是发射：模式：接入点或者接入点WDS输入你想设置的SSID至于国家代码，无所谓啦，真没什么用，只要不勾选遵守规范权，那都是浮云，所以略过。

选择加密类型输入密码更改应用UBNT的信道比较多，。

常用请选择1-12，因为部分2.4G 卡对13-14频道支持不是很好。

单纯做无线路由，要拨号的选这里。

天线也能设置：关于固件的升级。

UBNT入门详细设置事项UBNT 点对点传输案例详解注意事项UBNT 是大家广为人知的无线覆盖设备之一，UBNT 组网方式可以分为点对点和点对多点，首先我先为大家介绍一下UBNT：UBNT N设备是802.11n设备，根据不同频率分为2.4G设备和5.8G设备，2.4G设备命名格式为UBNT xx M2，同样5.8G设备命名为UBNT xxM5（xx 代表UBNT的设备类型），UBNT 的每一个设备都可以当作AP 或者是站来使用，模式分为AP 、站、APWDS、站WDS，而且UBNT有中文见面，方便操作，让新手也非常容易上手。

这个帖子就介绍一下UBNT的点对点详细设置教程，也是最简单的一种。

这里我们用UBNT 的NS M5设备为例（UBNT的界面不管什么设备管理界面都是一样的）。

首先了解一下UBNT的WEB管理界面。

UBNT的WEB 后台管理IP默认是192.168.1.20 。

首先把自己的IP地址设成192.168.1.xxx段的IP然后就和进路由器一样，打开一个网页（建议使用IE或者火狐浏览器）在地址栏输入192.168.1.20 即可进入UBNT 的登录界面，登陆界面如下：默认用户名是小写的：ubnt ，登录密码也是一样的（小写）：ubnt，接下来就到了UBNT 的预览状态界面。

这里声明UBNT 默认设置作为站的模式，这里我也把UBNT的预览状态见面的截图给大家看一下：第一次登录界面语言肯定是英文界面，为了方便设置，我们首先要把他改成中文界面，方法是：首先到上面选项卡的最后一项--SYSTEM ，这个里面就大家可以在这个界面看到Interface Language 这个后面就是界面语言项，在里面最下面一个就是中文简体了。

选好后就直接就是中文界面了，当然修改用户名和密码也在这里面。

语言设好后（主要是方便设置和理解，老手可以无视此贴），然后我们需要选择选项卡中的WIRELESS，这一项里面就是主要设置界面了，在这里我门就可以设置这个设备定性为AP 还是AP WDS 还是站、站WDS 模式了，为了方便调整设备，这里我门需要首先设置接收端，在这里我们把点对点中的接收端设成站WDS 模式，然后再把国家代码改为Compliance T est 这一项（给为这一项的好处是信道频率多，可以根据自己的环境选择合适的频率，这也是UBNT设备的优势所在。

设备连接通电注意：如果设备本身没有集成天线，那么请在通电之前接好天线，不接天线的话会把设备的网卡造成烧毁。

登录管理界面IP地址：192.168.1.20登录名：ubnt密码：ubnt确定电脑本地网卡的IP网段和UBNT设备在同一网段（192.168.1.xxx）不建议使用IE浏览器，兼容比较差，很多小问题都是IE造成的。

建议使用火狐浏览器。

多个UBNT设备下，国家选择统一的，选择Compliance Test可以选用特殊频段。

更改IP地址登陆设备后，先把设备IP地址做个更改，以免后来的设备造成IP冲突，不要忘记了更改后的IP地址设置：发射端无线模式：接入点（AP覆盖或点对点传输发射端设置模式）WDS:需要启用WDS模式WDS (Transparent Bridge Mode)打勾SSID:输入一个广播名称但不可以是中文，可以选择隐藏Channel Width：频宽设置（数值越大带宽越大但传输距离较短）Frequency, MHz：频率选择，手动指定一个频率功率输出：调节发射功率大小无线安全：多种加密方式设置：接收端一：更改IP地址无线模式：站（接收端无线模式设置，选择WDS点击下图选择）两种方式：扫描到所要连接的发射端，点击选择点击Lock to AP（锁定到AP，看下图红框会自动显示出所连接的AP的MAC地址）这个功能在于两个一样设置的发射端，这个接收端只连接锁定的这个AP选择好连接到的AP后，如有密码就输入发射端AP的密码，然后选择更改-保存如此，发射端和接收端就已经设置好了。

AP 中继 AP 中继：俩个或以上的AP 设置必须完全相同才可以（IP 地址除外）有自动和手动两种方式。

自动方式下理论上可以无限多个AP 组成中继，手动情况下一个AP 只能和6个设备中继，在 设置上，自动会更加简单；如果在默认设置下做中继，那么Frequency, MHz 选项必须指定 一个频率，中继模式只有WEP 加密方式。

ubnt设置教程UBNT设置教程引言UBNT（Ubiquiti Networks）是一家专注于无线网络解决方案的领导厂商。

其产品良好的性能、可靠性和易用性，使得UBNT的设备在无线网络领域中得到了广泛的应用。

在本文档中，我们将详细介绍如何进行UBNT设备的设置，包括基本的网络设置、安全配置以及高级功能的设置。

一、基本网络设置1. 登录设备在浏览器中输入UBNT设备的默认IP地址，默认为192.168.1.1，然后按下Enter键。

此时会跳转到登录页面。

输入默认的用户名和密码，通常为admin/admin，然后点击登录。

2. 配置网络基础信息登录成功后，点击左边栏的“System”选项，在下拉菜单中选择“Network”，进入网络设置页面。

在该页面中，您可以对设备的IP地址、子网掩码、网关以及DNS服务器进行配置。

通过填写相关信息并点击“Apply”按钮，您可以完成设备的基本网络设置。

3. 配置DHCP服务器DHCP服务器的配置可以为您的设备提供自动分配IP地址的功能。

在“System”菜单下选择“DHCP Server”选项。

通过填写相关信息如起始和结束IP地址范围、租期以及与该服务器相关的其它选项，您可以启用DHCP服务器并完成配置。

二、安全配置1. 修改管理员密码在UBNT设备中，管理员账户具有最高权限。

为了增加设备的安全性，建议您修改默认的管理员密码。

在左边栏的“System”选项下，选择“Admin”选项，然后在弹出框中输入当前密码和新密码，点击“Change Password”按钮完成密码修改。

2. 启用防火墙防火墙可以帮助您过滤和阻止不必要的网络流量，提高网络的安全性。

在“System”菜单下选择“Firewall”选项，在该页面中，您可以根据需要配置防火墙规则，如允许或禁止特定IP地址或IP范围的流量。

配置完毕后，点击“Apply”按钮即可启用防火墙。

三、高级功能设置1. 网络连接设置UBNT设备支持多种网络连接方式，如动态IP、静态IP和PPPoE 等。

无线网桥说明书目录第1章、登陆系统 (1)第2章、状态（设备运行状态） (2)第3章、无线（无线设置） (4)第4章、网络（网络参数设置） (6)第5章、高级（高级选项设置） (7)第6章、服务（系统服务） (9)第7章、系统 (11)第一章登陆系统正确连接无线网桥1.1在ie地址栏中输入无线网桥默认IP进入后可见如下配置：有些浏览器进入界面后为白色，什么都看不见，此时需要在IE 浏览器空白处点右键--编码--UTF-8，即可。

1.21.3 在ie地址栏中输入无线网桥默认IP，根据提示输入默认用户名，密码，登陆无线网桥查看、设置、更改参数。

1.4 无线网桥默认的语言为中文，可以通过界面里“系统”（system）选项，更改适合您的语言。

1.5 在设置参数的过程中，每次设置完参数一定要点击页面底部的“更改（change）”，接着点击弹出的“应用（apply）”，设置才能生效。

第二章状态（设备运行状态）注意：图示模式为“站”，“接入点”模式下没有“信号强度”、“传出CCQ”、“QOS状态”显示，其他内容与“接入点”模式相同。

2.1 基站SSID 显示当前“站”模式下连接的无线AP（接入点）的ESSID名称，默认为“XTHUIW”。

2.2 AP MAC 显示当前连接AP的MAC地址，如果没有连接上则显示“未连接”，否则显示为AP的MAC地址。

2.3 信号强度显示“站”模式下连接AP的信号强度，通过色彩和具体的数据表示当前的连接强度，连接后会显示，否则没有显示，根据当前的信号强度大概确定此信号强度下最快的连接速度。

例如显示-68dBm，表示信号较好，连接速度大约为36-48Mbps，此信号强度也是LED灯显示信号强度的参照，具体内容参看LED灯的信号强度表示，安装过程中，要求信号强度在-75dBm左右。

不能低于-80dBm。

2.4 TX 速率表示当前的发送速率，显示1、6、9、12、18、24、36、48Mbps，高的信号强度可以提高速率，例如要达到54Mbps的速率，至少需要-70dBm的信号强度。
