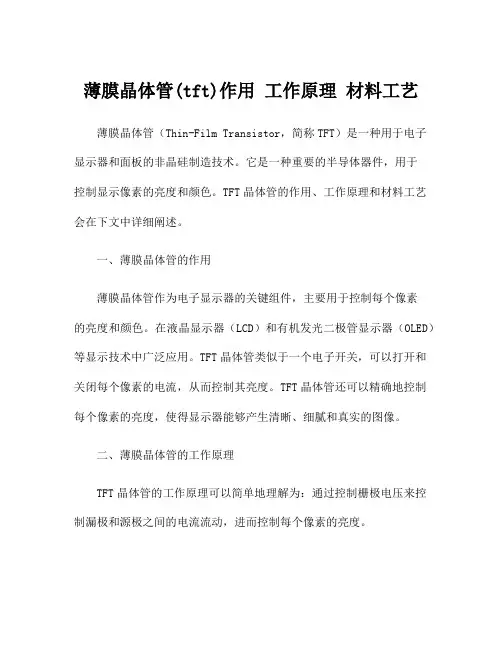

薄膜晶体管(tft)作用工作原理材料工艺薄膜晶体管（Thin-Film Transistor，简称TFT）是一种用于电子显示器和面板的非晶硅制造技术。
它是一种重要的半导体器件，用于控制显示像素的亮度和颜色。
TFT晶体管的作用、工作原理和材料工艺会在下文中详细阐述。
一、薄膜晶体管的作用薄膜晶体管作为电子显示器的关键组件，主要用于控制每个像素的亮度和颜色。
在液晶显示器（LCD）和有机发光二极管显示器（OLED）等显示技术中广泛应用。
TFT晶体管类似于一个电子开关，可以打开和关闭每个像素的电流，从而控制其亮度。
TFT晶体管还可以精确地控制每个像素的亮度，使得显示器能够产生清晰、细腻和真实的图像。
二、薄膜晶体管的工作原理TFT晶体管的工作原理可以简单地理解为：通过控制栅极电压来控制漏极和源极之间的电流流动，进而控制每个像素的亮度。
TFT晶体管由四个主要部分组成：栅极、源极、漏极和沟道。
当栅极电压为低电平时，沟道中的导电层不会被激活，从而阻断了源极到漏极之间的电流。
当栅极电压为高电平时，控制电压作用于沟道中的导电层，使它导电，从而允许电流流动。
三、薄膜晶体管的材料工艺1. TFT的制造材料主要的材料是非晶硅（a-Si）或多晶硅（poly-Si）薄膜。
非晶硅具有较高的电子迁移率，且制备过程相对简单，适用于较低分辨率的液晶显示器。
而多晶硅具有更高的电子迁移率，适用于高分辨率和高速刷新率的显示器。
2. TFT的制造过程（1）基板清洗：通过清洗去除基板表面的杂质、油脂和顶层材料等。
（2）锗沉积：在基板表面沉积一层锗，提供后续的结合层。
（3）透明导电氧化锌（TCO）沉积：沉积一层透明导电氧化锌薄膜，用于制作栅极。
（4）非晶硅或多晶硅沉积：在TCO层上沉积非晶硅或多晶硅薄膜，用于制作薄膜晶体管的主体部分。
（5）金属电极沉积：用金属沉积技术在非晶硅或多晶硅层上制作源极和漏极。
（6）栅极沉积：利用光刻和蒸发技术将栅极沉积在金属电极上。

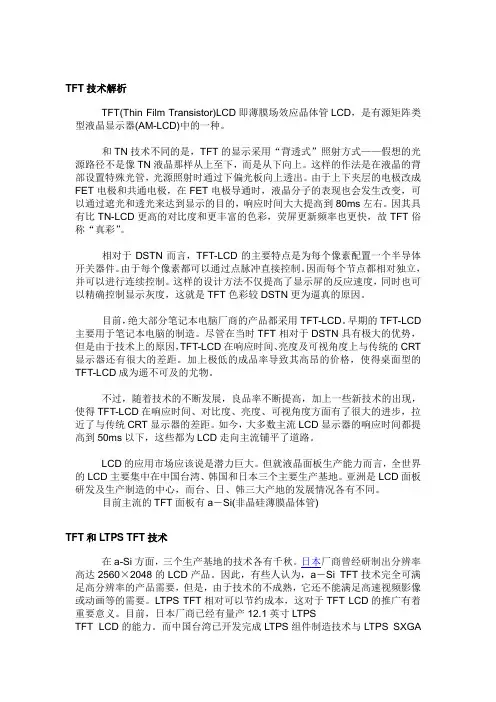

TFT技术解析TFT(Thin Film Transistor)LCD即薄膜场效应晶体管LCD，是有源矩阵类型液晶显示器(AM-LCD)中的一种。
和TN技术不同的是，TFT的显示采用“背透式”照射方式——假想的光源路径不是像TN液晶那样从上至下，而是从下向上。
这样的作法是在液晶的背部设置特殊光管，光源照射时通过下偏光板向上透出。
由于上下夹层的电极改成FET电极和共通电极，在FET电极导通时，液晶分子的表现也会发生改变，可以通过遮光和透光来达到显示的目的，响应时间大大提高到80ms左右。
因其具有比TN-LCD更高的对比度和更丰富的色彩，荧屏更新频率也更快，故TFT俗称“真彩”。
相对于DSTN而言，TFT-LCD的主要特点是为每个像素配置一个半导体开关器件。
由于每个像素都可以通过点脉冲直接控制。
因而每个节点都相对独立，并可以进行连续控制。
这样的设计方法不仅提高了显示屏的反应速度，同时也可以精确控制显示灰度，这就是TFT色彩较DSTN更为逼真的原因。
目前，绝大部分笔记本电脑厂商的产品都采用TFT-LCD。
早期的TFT-LCD 主要用于笔记本电脑的制造。
尽管在当时TFT相对于DSTN具有极大的优势，但是由于技术上的原因，TFT-LCD在响应时间、亮度及可视角度上与传统的CRT 显示器还有很大的差距。
加上极低的成品率导致其高昂的价格，使得桌面型的TFT-LCD成为遥不可及的尤物。
不过，随着技术的不断发展，良品率不断提高，加上一些新技术的出现，使得TFT-LCD在响应时间、对比度、亮度、可视角度方面有了很大的进步，拉近了与传统CRT显示器的差距。
如今，大多数主流LCD显示器的响应时间都提高到50ms以下，这些都为LCD走向主流铺平了道路。
LCD的应用市场应该说是潜力巨大。
但就液晶面板生产能力而言，全世界的LCD主要集中在中国台湾、韩国和日本三个主要生产基地。
亚洲是LCD面板研发及生产制造的中心，而台、日、韩三大产地的发展情况各有不同。

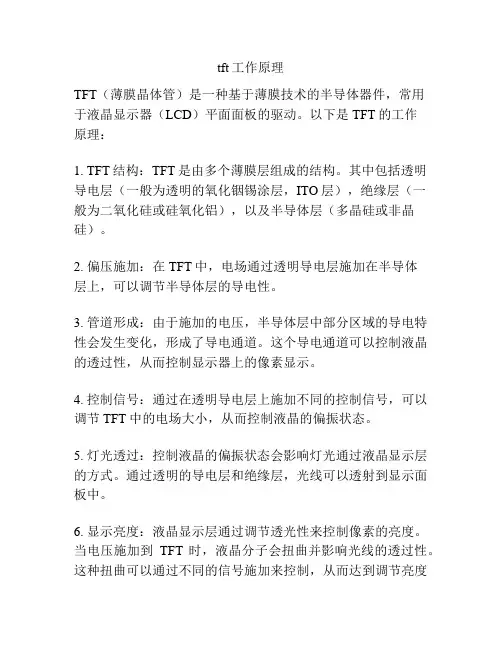

tft工作原理
TFT（薄膜晶体管）是一种基于薄膜技术的半导体器件，常用
于液晶显示器（LCD）平面面板的驱动。
以下是TFT的工作
原理：
1. TFT结构：TFT是由多个薄膜层组成的结构。
其中包括透明导电层（一般为透明的氧化铟锡涂层，ITO层），绝缘层（一般为二氧化硅或硅氧化铝），以及半导体层（多晶硅或非晶硅）。
2. 偏压施加：在TFT中，电场通过透明导电层施加在半导体
层上，可以调节半导体层的导电性。
3. 管道形成：由于施加的电压，半导体层中部分区域的导电特性会发生变化，形成了导电通道。
这个导电通道可以控制液晶的透过性，从而控制显示器上的像素显示。
4. 控制信号：通过在透明导电层上施加不同的控制信号，可以调节TFT中的电场大小，从而控制液晶的偏振状态。
5. 灯光透过：控制液晶的偏振状态会影响灯光通过液晶显示层的方式。
通过透明的导电层和绝缘层，光线可以透射到显示面板中。
6. 显示亮度：液晶显示层通过调节透光性来控制像素的亮度。
当电压施加到TFT时，液晶分子会扭曲并影响光线的透过性。
这种扭曲可以通过不同的信号施加来控制，从而达到调节亮度
的效果。
综上所述，TFT通过控制透明导电层和半导体层之间的电场来调节液晶的偏振状态，从而控制显示器的像素亮度和透明性。

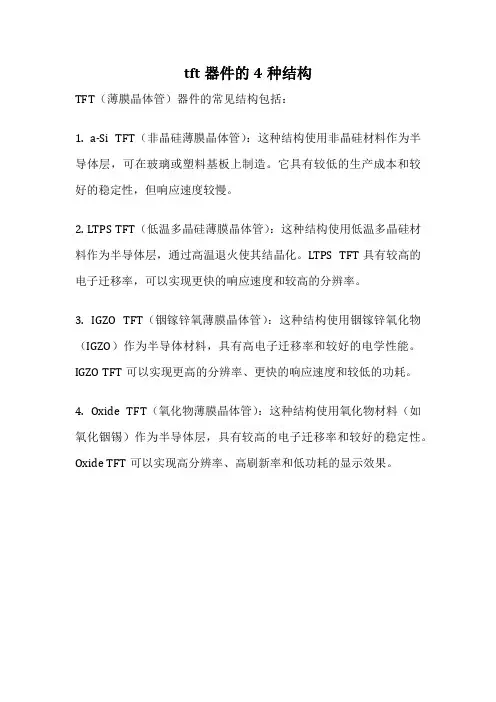

tft器件的4种结构
TFT（薄膜晶体管）器件的常见结构包括：
1. a-Si TFT（非晶硅薄膜晶体管）：这种结构使用非晶硅材料作为半导体层，可在玻璃或塑料基板上制造。
它具有较低的生产成本和较好的稳定性，但响应速度较慢。
2. LTPS TFT（低温多晶硅薄膜晶体管）：这种结构使用低温多晶硅材料作为半导体层，通过高温退火使其结晶化。
LTPS TFT具有较高的电子迁移率，可以实现更快的响应速度和较高的分辨率。
3. IGZO TFT（铟镓锌氧薄膜晶体管）：这种结构使用铟镓锌氧化物（IGZO）作为半导体材料，具有高电子迁移率和较好的电学性能。
IGZO TFT可以实现更高的分辨率、更快的响应速度和较低的功耗。
4. Oxide TFT（氧化物薄膜晶体管）：这种结构使用氧化物材料（如氧化铟锡）作为半导体层，具有较高的电子迁移率和较好的稳定性。
Oxide TFT可以实现高分辨率、高刷新率和低功耗的显示效果。

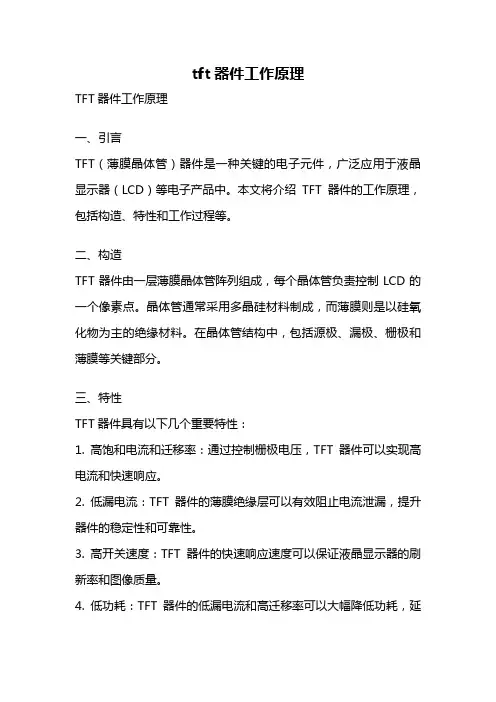

tft器件工作原理TFT器件工作原理一、引言TFT（薄膜晶体管）器件是一种关键的电子元件，广泛应用于液晶显示器（LCD）等电子产品中。
本文将介绍TFT器件的工作原理，包括构造、特性和工作过程等。
二、构造TFT器件由一层薄膜晶体管阵列组成，每个晶体管负责控制LCD的一个像素点。
晶体管通常采用多晶硅材料制成，而薄膜则是以硅氧化物为主的绝缘材料。
在晶体管结构中，包括源极、漏极、栅极和薄膜等关键部分。
三、特性TFT器件具有以下几个重要特性：1. 高饱和电流和迁移率：通过控制栅极电压，TFT器件可以实现高电流和快速响应。
2. 低漏电流：TFT器件的薄膜绝缘层可以有效阻止电流泄漏，提升器件的稳定性和可靠性。
3. 高开关速度：TFT器件的快速响应速度可以保证液晶显示器的刷新率和图像质量。
4. 低功耗：TFT器件的低漏电流和高迁移率可以大幅降低功耗，延长电池寿命。
四、工作过程TFT器件的工作过程可以分为三个阶段：写入、存储和读取。
1. 写入阶段：在写入阶段，通过向栅极施加适当的电压，激活晶体管。
当晶体管导通时，漏极和源极之间形成一条通路，电荷被注入到液晶层中。
写入阶段的过程是将电荷转换为液晶分子的方向，从而改变液晶的光学性质。
2. 存储阶段：在存储阶段，晶体管不再传输电荷。
液晶分子保持在特定的方向，使得像素点保持特定的亮度或颜色。
存储阶段的时间越长，显示器的画面稳定性越好。
3. 读取阶段：在读取阶段，通过向栅极施加适当的电压，判断晶体管的导通状态。
如果晶体管导通，则表示相应的像素点是亮的；如果晶体管不导通，则表示相应的像素点是暗的。
读取阶段的过程是将液晶的光学性质转换为电信号，传递给显示器。
五、总结TFT器件是液晶显示器中不可或缺的关键元件，它通过控制晶体管的导通状态来实现像素点的控制。
TFT器件具有高饱和电流和迁移率、低漏电流、高开关速度和低功耗等特性。
在工作过程中，TFT 器件通过写入、存储和读取三个阶段来完成像素点的控制和显示。

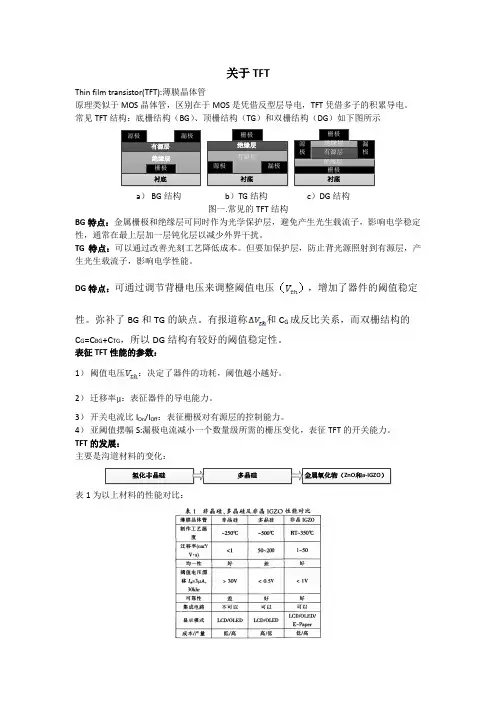

关于TFTThin film transistor(TFT):薄膜晶体管原理类似于MOS 晶体管，区别在于MOS 是凭借反型层导电，TFT 凭借多子的积累导电。
常见TFT 结构：底栅结构（BG ）、顶栅结构（TG ）和双栅结构（DG ）如下图所示 源极漏极有源层栅极衬底绝缘层栅极绝缘层源极漏极有源层衬底 衬底有源层漏极栅极源极绝缘层绝缘层栅极a ） BG 结构b ）TG 结构c ）DG 结构图一.常见的TFT 结构BG 特点：金属栅极和绝缘层可同时作为光学保护层，避免产生光生载流子，影响电学稳定性，通常在最上层加一层钝化层以减少外界干扰。
TG 特点：可以通过改善光刻工艺降低成本。
但要加保护层，防止背光源照射到有源层，产生光生载流子，影响电学性能。
DG 特点：可通过调节背栅电压来调整阈值电压，增加了器件的阈值稳定性。
弥补了BG 和TG 的缺点。
有报道称和C G 成反比关系，而双栅结构的C G =C BG +C TG ，所以DG 结构有较好的阈值稳定性。
表征TFT 性能的参数：1） 阈值电压：决定了器件的功耗，阈值越小越好。
2） 迁移率：表征器件的导电能力。
3） 开关电流比I On /I Off ：表征栅极对有源层的控制能力。
4） 亚阈值摆幅S:漏极电流减小一个数量级所需的栅压变化，表征TFT 的开关能力。
TFT 的发展：主要是沟道材料的变化：氢化非晶硅多晶硅金属氧化物（ZnO 和a-IGZO ）表1为以上材料的性能对比：由表1可以看出，1.非晶Si：迁移率较低，不透明，禁带宽度低，光照下不稳定。
2.多晶Si: 有较高的迁移率，但均匀性差，难大面积制备性质均匀的薄膜。
3.金属氧化物：有较高的迁移率，可见光透过率高，禁带宽度高，稳定性好。
金属氧化物ZnO和IGZO由于较高的迁移率和透光性，成为现阶段器件中主流的沟道材料。
IGZO和ZnO的性质：纯净的金属氧化物是不导电的，ZnO和IGZO的导电是在制备过程中会产生元素空位，ZnO 中既有Zn空位，又有O空位，呈弱n型半导体性质，这一性质决定了ZnO作为沟道层时在负压下阈值有较大的偏移，而IGZO主要以氧空位为主，呈强n型半导体性质，沟道层中几乎没有空穴，这使得IGZO在负压下有较好的阈值稳定性。
一、主旨：今天主要学习的是TFT的基本驱动原理和ASIC的功能介绍。
二、內容：TFT-LCD的面板构造主要分为背光板、下偏光板、液晶、滤光片、上偏光板组成。
每个液晶面板由一个个液晶单元构成，每个单元由TFT、SOURCE线、GATE线、液晶电容、存储电容构成。
TFT有5道光罩制程, 每道的具体制程为GE(Gate层电极)、SE(Gate层绝缘极、Channel、通道与电极之接触界面)、SD(Source/Drain电极)、CH(Contact hole)、PE(画素电极)。
TFT的基本物理特性⏹温度上升-载子飘移率(ufe)亦上升⏹温度上升-临限电压(Vth)下降⏹照光越強-光漏电流(Iph)越大⏹电压频率越高-闸源与电极电容(Cgd, Cgs)越小⏹a-Si:H的能隙为1.7eV(~800nm)⏹a-Si:H的介电常数为11.7⏹SiNx的介电常数为6.9-7.5(根据N的不同比例)TFT的基本驱动原理TFT元件的动作类似一个开关，液晶元件的作用类似一个电容，借开关的ON/OFF对电容存储的电压值进行更新/保持。
SW ON时信号写入(加入、记录)在液晶电容上，在以外时间SW OFF，可防止信号从液晶电容泄漏。
在必要時可将保持电容与液晶电容并联，以改善其保持特性。
信号传输格式主要有四种●Analog interface（类比讯号）—传统的界面，如CRT。
●Digital interface（数字讯号）—TTL/CMOS，最基本的数字信号，优点：最直接的信号，可直接测量；缺点：易受外界干扰，易向外界干扰，消耗功率大。
●LVDS : Low Voltage Differential Signaling（低压差分信号）— 6bits为4对，8bits为5对，摆幅为250、350、450mV，数据传输速度是7倍的CLK速度，使用这种方式可以减少功率消耗及减低EMI。
●RSDS : Reduced Swing Differential Signaling（低摆幅差分信号）—基于LVDS上，一对Data，RSDS的电压摆幅只有200mV，比LVDS更低，减小电源消耗和辐射，减小计算成分和基板的尺寸。
