碳纤维加固计算表格(好用)

一、基
柱截面宽b 柱截面高h 柱高L 原构件混凝土
强度等级
柱中纵向钢筋面积A s0'
500
500
5000
23.5
3140棱角的圆化半径r 纤维复合材的层数n f 纤维复合材每层厚度t f 加固构件的构件类别碳纤维布种类30
3
0.167
一般构件
高强度II级单向织物柱中纵向钢筋的配筋
率ρs
1.26%
加固前柱轴
压比U 0轴压比限制[U]
0.818
0.8
二、加
249227.40.4760.0040.6880.696
U加固≤[U],加固后柱轴压比满足要求
柱轴压比不满足要求，需要加固
可以采用环向围束法进行加固
设计依据：《混凝土结构加固设计规范》GB50367-2013中第10.4章1. 环向围束内混凝土面积A cor =bh－(4－π)r 2 (mm 2)2.环向围束的有效约束系数
3.环向围束体积比ρf ＝2n f t f (b＋h)/A cor
4.有效约束应力 (N/mm 2)
5.加固后柱轴压比U 加固=F/[bh*(f c0+4σl )]
200000
0.0045
加固前柱轴力设计值F （N）
3215000
柱是否满足长细比l/d≤14、截面高宽比h/b≤1.5、
截面高度h≤600mm
满足

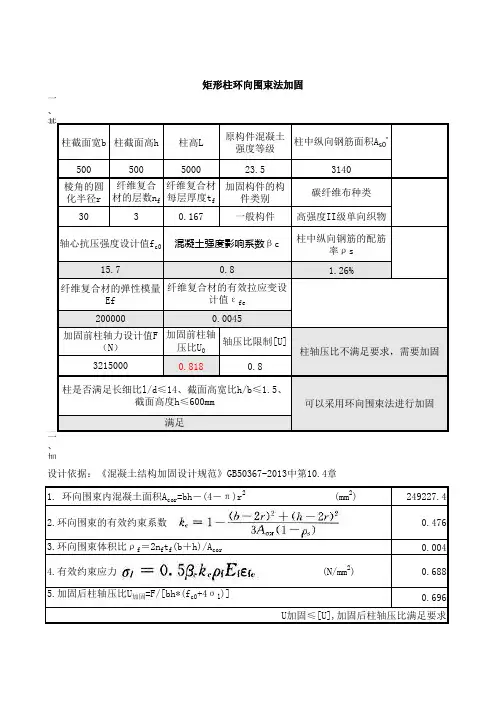

矩形柱环向围束法加固
轴心抗压强度设计值f c0
混凝土强度影响系数βc
15.7
0.8
纤维复合材的弹性模量Ef
纤维复合材的有效拉应变设
计值εfe。

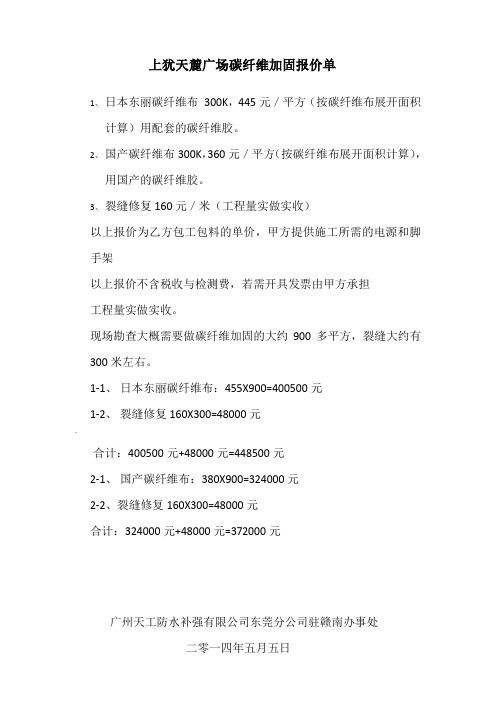

上犹天麓广场碳纤维加固报价单
1、日本东丽碳纤维布300K，445元／平方（按碳纤维布展开面积
计算）用配套的碳纤维胶。

2、国产碳纤维布300K，360元／平方（按碳纤维布展开面积计算），
用国产的碳纤维胶。

3、裂缝修复160元／米（工程量实做实收）
以上报价为乙方包工包料的单价，甲方提供施工所需的电源和脚手架
以上报价不含税收与检测费，若需开具发票由甲方承担
工程量实做实收。

现场勘查大概需要做碳纤维加固的大约900多平方，裂缝大约有300米左右。

1-1、日本东丽碳纤维布：455X900=400500元
1-2、裂缝修复160X300=48000元
"
合计：400500元+48000元=448500元
2-1、国产碳纤维布：380X900=324000元
2-2、裂缝修复160X300=48000元
合计：324000元+48000元=372000元
广州天工防水补强有限公司东莞分公司驻赣南办事处
二零一四年五月五日。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝碳纤维楼板加固计算书＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝一;基本数据楼板宽度b＝1000mm 楼板厚度h＝180mm混凝土标号＝c35 钢筋级别＝HRB400砼抗压强度设计值f c＝16.7N/mm2钢筋强度设计值f y＝360N/mm2受拉钢筋面积A s＝100mm2 受压钢筋面积A s'＝100mm2as＝15mm as'＝15mm二;加固设计数据粘贴碳纤维类型＝高强1号碳纤维设计强度f cf＝2300N/mm2碳纤维弹性模量E cf＝230000初始弯矩M 0k＝12.11kN-m 加固弯矩M cf＝23.76kN-m考虑二次受力影响受拉钢筋配筋率ρte＝A s／A te＝0.001计算系数αf＝0.7钢筋滞后应变εi ＝αf·M 0k／(E s·A s·h0)＝0.01891三;计算过程截面有效高度h 0＝165mm计算梁截面加固前的极限弯矩χ1＝(f y·A s - f y'·A s')／(f c·b)＝0mm取χ1＝30mmM u＝f c·b·χ1·(h0 - 0.5χ1)＋f y'·A s'·h0＝84750000N-mmM cf／M u≤1.4 满足加固规范要求;由平衡方程ΣM＝0 得到χ＝h-sqrt［(h2 -2·(M cf+f y·A s·(h -h0)-f y'·A s'·h0)／(f c·b)］＝ 27.6mm取χ＝28mm混凝土极限应变εcu＝0.0033系数ξb＝0.8／［1+f y／(εcu·E s )］＝0.517混凝土板是一般构件取ξfb＝0.85ξb＝0.44χ/h 0≤ξfb满足要求计算碳纤维强度利用系数:ψcf＝( 0.8εcu·h／χ -εcu -εi )／0.01＝-0.48取ψcf＝-0.48由平衡方程Σχ＝0 得到A fe＝(f y'·A s'+ f c·b·χ-f y·A s)／(ψcf·f cf) ＝-454.24mm2碳纤维厚度t cf ＝0.167mm , 碳纤维层数n＝2碳纤维厚度折减系数K m＝1.16-n·E cf·t cf／30800 ＝0.93取K m＝0.9A cf＝A fe／K m＝-504.71mm2需要设置的碳纤维宽度B1＝A cf／(t cf·n)＝-1427mm碳纤维粘结延伸长度计算粘结强度设计值f1＝0.4·f t＝0.634N/mm2取f1＝0.62N/mm2L1＝1.45·f cf·A cf ／(f1·B1) + 200＝1548mm四;结论本混凝土楼板抗弯强度经计算应加固后使用,每米楼宽需设置碳纤维:厚度0.167mm,层数2层,合计宽度B1＝-1427mm; 碳纤维粘结延伸长度为L1＝1548mm。

碳纤维结构补强基本计算：轴心抗压强度：f cc′= f c′·[-1.254+2.254(1+7.94f l′/ f c′)1/2-2 f l′/ f c′]f cc′:补强后混凝土强度（设计强度）f c′:补强前混凝土强度f l′:混凝土所受的围束力f l′= f ls′(箍筋所提供的围束力)+ f lgf′（碳纤维所提供的围束力）f ls′=A sh·f y/S h·Df lgf′=2ntE gfεgf/DD :柱断面直径S h: 钢筋间距f y：钢筋屈服强度t: 单层碳纤维贴片厚度n: 碳纤维贴片层数ε：碳纤维极限应变gfE gf：碳纤维弹性模数剪力补强V n(剪力设计值)= V c+ V s+ V cfV c(砼抗剪强度)= 0.53( f c′)1/2·A eV s(箍筋抗剪强度)=πA v f y D′φs/2S (圆柱)= n′A v f y D′φs/S(矩形柱) D′：箍筋所围区域的直径φs= 1.27n′：横向箍筋的个数V cf(碳纤维抗剪强度)=πn t E cfεcf D′φcf/2 (圆柱)= 2n t E cfεcf D′φcf (矩形柱)φcf = 1εcf = 0.008 (围束)εcf = 0.004 (U形)弯距补强碳纤维在张力侧：△F = Af·f cf = t f b E cfεcfεcf = 0.012碳纤维在压力侧：△F = Af·f cf = t f b E cfεcfεcf = 0.0035 且纤维外侧需围束一层。

说明：1、表中计算采用单位，除有说明外，长度宽度均为毫米，面积为平方毫米
2、使用时请不要修改非数据输入部分数据。

绿色部分为可修改数据。

3、计算依据《碳纤维片材加固修复混凝土结构技术规程》（CECS146:200
4、加固计算书按照规范要求，以混凝土受压区高度来判断采用的计算公式
5、梁剪跨比λb，对于集中荷载取a/h0，大于3.0时，取3.0，小于1.5时，取
6、柱剪跨比λc，对于框架柱取Hn/2h0，大于3.0时，取3.0，小于1.0时，取
7、加固形式系数取值：封闭粘贴为1.0，U型粘贴取0.85，侧面粘贴取0.70。

8、有效约束系数，取0.45；轴压比大于0.5且加固时未卸载时取0.36。

9、在判断是否需要考虑二次受力影响时，先输入Mi值，根据结论区的“是
10、工作表保护密码为123
米，面积为平方毫米。

为可修改数据。

程》（CECS146:2003）。

判断采用的计算公式。

3.0，小于1.5时，取1.5。

A为集中荷载作用点到支座边缘的距离。

对于均布荷载取3.0。

3.0，小于1.0时，取1.0。

Hn为框架柱净高度，h0为框架柱截面的有效高度。

5，侧面粘贴取0.70。

卸载时取0.36。

，根据结论区的“是否需要考虑二次受力影响”的判断结果，在梁参数输入区的“考虑二次受力 1否则
布荷载取3.0。

入区的“考虑二次受力 1否则取0”栏中填入相应的数字。
