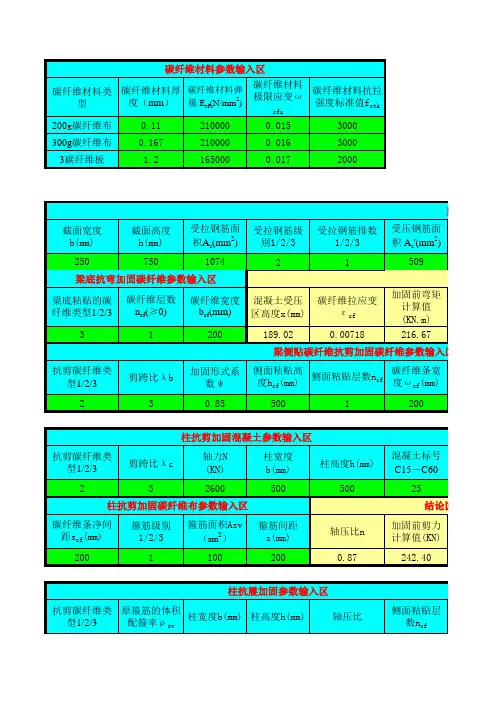

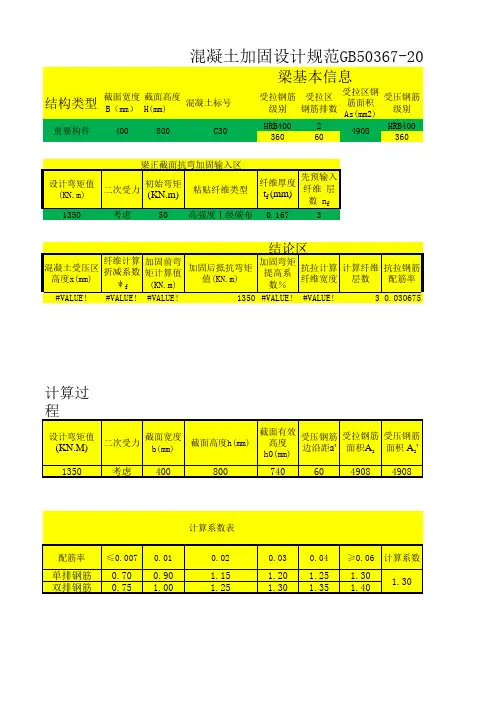

粘贴碳纤维加固计算表格

说明：1、表中计算采用单位，除有说明外，长度宽度均为毫米，面积为平方毫米
2、使用时请不要修改非数据输入部分数据。

绿色部分为可修改数据。

3、计算依据《碳纤维片材加固修复混凝土结构技术规程》（CECS146:200
4、加固计算书按照规范要求，以混凝土受压区高度来判断采用的计算公式
5、梁剪跨比λb，对于集中荷载取a/h0，大于3.0时，取3.0，小于1.5时，取
6、柱剪跨比λc，对于框架柱取Hn/2h0，大于3.0时，取3.0，小于1.0时，取
7、加固形式系数取值：封闭粘贴为1.0，U型粘贴取0.85，侧面粘贴取0.70。

8、有效约束系数，取0.45；轴压比大于0.5且加固时未卸载时取0.36。

9、在判断是否需要考虑二次受力影响时，先输入Mi值，根据结论区的“是
10、工作表保护密码为123
米，面积为平方毫米。

为可修改数据。

程》（CECS146:2003）。

判断采用的计算公式。

3.0，小于1.5时，取1.5。

A为集中荷载作用点到支座边缘的距离。

对于均布荷载取3.0。

3.0，小于1.0时，取1.0。

Hn为框架柱净高度，h0为框架柱截面的有效高度。

5，侧面粘贴取0.70。

卸载时取0.36。

，根据结论区的“是否需要考虑二次受力影响”的判断结果，在梁参数输入区的“考虑二次受力 1否则
布荷载取3.0。

入区的“考虑二次受力 1否则取0”栏中填入相应的数字。

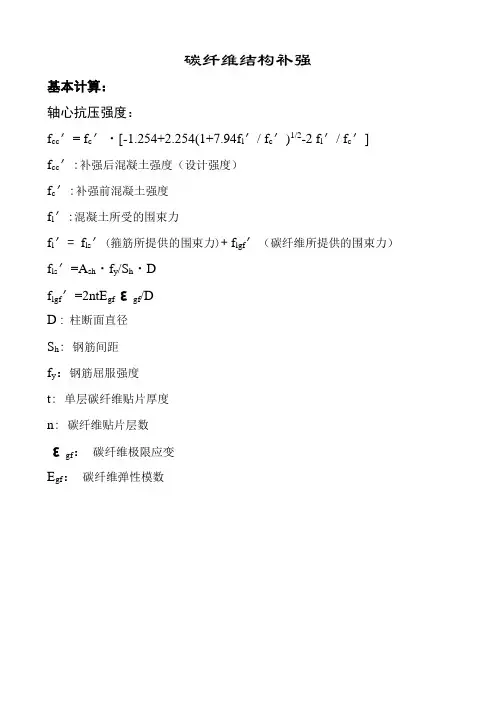

碳纤维结构补强基本计算：轴心抗压强度：f cc′= f c′·[-1.254+2.254(1+7.94f l′/ f c′)1/2-2 f l′/ f c′]f cc′:补强后混凝土强度（设计强度）f c′:补强前混凝土强度f l′:混凝土所受的围束力f l′= f ls′(箍筋所提供的围束力)+ f lgf′（碳纤维所提供的围束力）f ls′=A sh·f y/S h·Df lgf′=2ntE gfεgf/DD :柱断面直径S h: 钢筋间距f y：钢筋屈服强度t: 单层碳纤维贴片厚度n: 碳纤维贴片层数ε：碳纤维极限应变gfE gf：碳纤维弹性模数剪力补强V n(剪力设计值)= V c+ V s+ V cfV c(砼抗剪强度)= 0.53( f c′)1/2·A eV s(箍筋抗剪强度)=πA v f y D′φs/2S (圆柱)= n′A v f y D′φs/S(矩形柱) D′：箍筋所围区域的直径φs= 1.27n′：横向箍筋的个数V cf(碳纤维抗剪强度)=πn t E cfεcf D′φcf/2 (圆柱)= 2n t E cfεcf D′φcf (矩形柱)φcf = 1εcf = 0.008 (围束)εcf = 0.004 (U形)弯距补强碳纤维在张力侧：△F = Af·f cf = t f b E cfεcfεcf = 0.012碳纤维在压力侧：△F = Af·f cf = t f b E cfεcfεcf = 0.0035 且纤维外侧需围束一层。

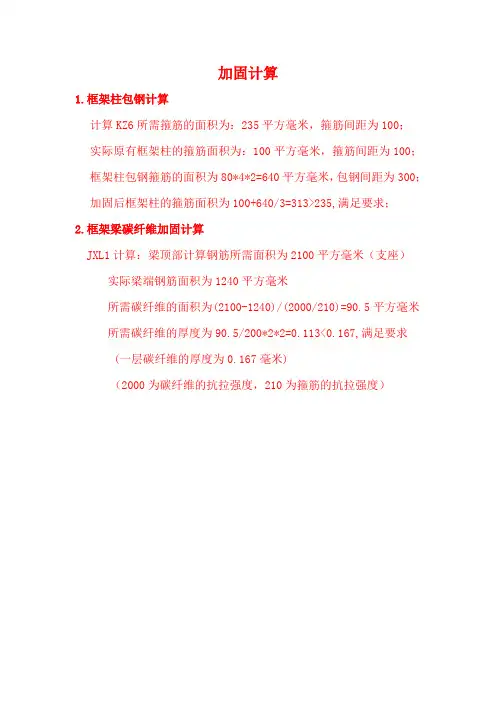

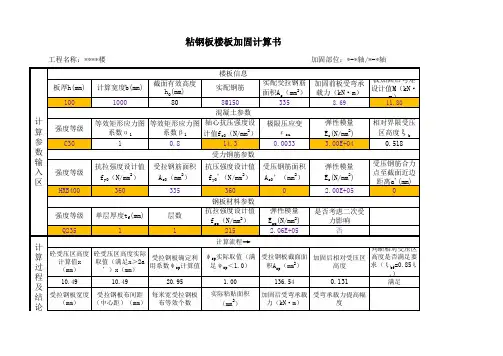

加固计算
1.框架柱包钢计算
计算KZ6所需箍筋的面积为：235平方毫米，箍筋间距为100；
实际原有框架柱的箍筋面积为：100平方毫米，箍筋间距为100；
框架柱包钢箍筋的面积为80*4*2=640平方毫米，包钢间距为300；
加固后框架柱的箍筋面积为100+640/3=313>235,满足要求；
2.框架梁碳纤维加固计算
JXL1计算：梁顶部计算钢筋所需面积为2100平方毫米（支座）实际梁端钢筋面积为1240平方毫米
所需碳纤维的面积为(2100-1240)/(2000/210)=90.5平方毫米
所需碳纤维的厚度为90.5/200*2*2=0.113<0.167,满足要求
(一层碳纤维的厚度为0.167毫米)
（2000为碳纤维的抗拉强度，210为箍筋的抗拉强度）。

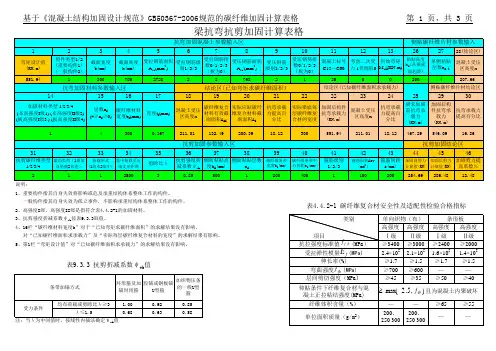

梁粘贴碳纤维布加固计算书：1、计算缺少受拉钢筋面积A s0=980mm2,受拉钢筋强度f y0=360Mpa。

粘贴碳纤维布强度ff=2800Mpa。

1）当粘贴碳纤维布层数nf=2，厚度t=0.167mm，宽度b'=400mm。

实际粘贴碳纤维布层数折减系数km =0.95，实际粘贴碳纤维布截面积Afe'=126.92 mm2。

按强度等效，如下：碳纤维强度2800X126.92=355376>缺少钢筋强度360X980=352800(满足要求)2）当粘贴碳纤维布层数nf=3，厚度t=0.167mm，宽度b'=300mm。

实际粘贴碳纤维布层数折减系数km =0.85，实际粘贴碳纤维布截面积Afe'=127.755 mm2。

按强度等效，如下：碳纤维强度2800X127.755=357714>缺少钢筋强度360X980=352800(满足要求)2、计算缺少受拉钢筋面积A s0=2454mm2,受拉钢筋强度f y0=360Mpa。

粘贴碳纤维板强度ff=2000Mpa。

1）当粘贴碳纤维板时，厚度t=1.4mm，宽度b'=400mm。

实际粘贴碳纤维板截面积Afe'=560mm2。

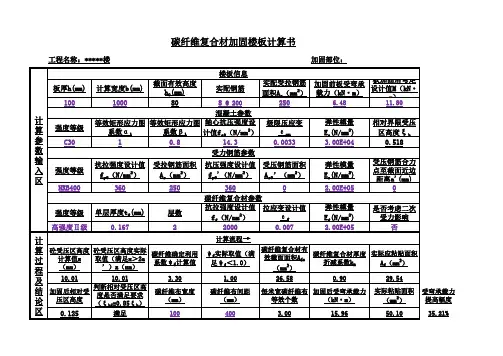

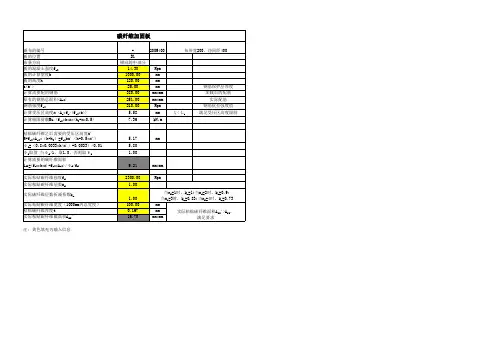

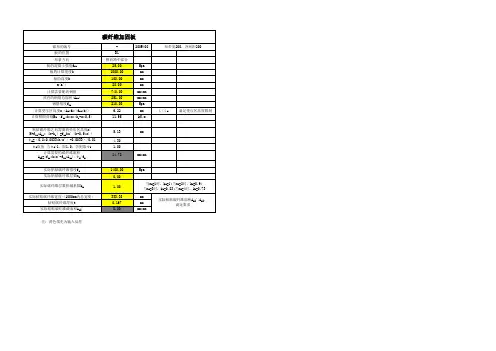

按强度等效，如下：碳纤维强度2000X560=1120000>缺少钢筋强度360X2454=883440(满足要求)板粘贴碳纤维布加固计算书：1、计算缺少受拉钢筋面积As0=393mm2／m,受拉钢筋强度fy0=360Mpa。

粘贴碳纤维布强度ff=2800Mpa。

1）当粘贴碳纤维布层数nf=1，厚度t=0.167mm，宽度b'=200mm,间距200。

实际粘贴碳纤维布截面积Afe'=66.8 mm2／m。

按强度等效，如下：碳纤维强度2800X66.8=187040>缺少钢筋强度360X393=141480(满足要求)2、计算缺少受拉钢筋面积As0=565mm2／m,受拉钢筋强度fy0=360Mpa。

粘碳纤维加固计算书梁粘贴碳纤维布加固计算书:21、计算缺少受拉钢筋面积A=980mm,受拉钢筋强度f=360Mpa。

粘贴碳纤维s0y0布强度f=2800Mpa。

f1)当粘贴碳纤维布层数n=2，厚度t=0.167mm，宽度b'=400mm。

实际粘贴碳f2纤维布层数折减系数k=0.95，实际粘贴碳纤维布截面积A'=126.92 mm。

mfe 按强度等效，如下:碳纤维强度2800X126.92=355376>缺少钢筋强度360X980=352800(满足要求)2)当粘贴碳纤维布层数n=3，厚度t=0.167mm，宽度b'=300mm。

实际粘贴碳f2纤维布层数折减系数k=0.85，实际粘贴碳纤维布截面积A'=127.755 mm。

mfe按强度等效，如下:碳纤维强度2800X127.755=357714>缺少钢筋强度360X980=352800(满足要求)22、计算缺少受拉钢筋面积A=2454mm,受拉钢筋强度f=360Mpa。

粘贴碳纤维s0y0板强度f=2000Mpa。

f1)当粘贴碳纤维板时，厚度t=1.4mm，宽度b'=400mm。

实际粘贴碳纤维板截2面积A'=560mm。

fe按强度等效，如下:碳纤维强度2000X560=1120000>缺少钢筋强度360X2454=883440(满足要求) 板粘贴碳纤维布加固计算书:21、计算缺少受拉钢筋面积A=393mm,m,受拉钢筋强度f=360Mpa。

粘贴碳纤维s0y0布强度f=2800Mpa。

f1)当粘贴碳纤维布层数n=1，厚度t=0.167mm，宽度b'=200mm,间距200。

f2实际粘贴碳纤维布截面积A'=66.8 mm,m。

fe按强度等效，如下:碳纤维强度2800X66.8=187040>缺少钢筋强度360X393=141480(满足要求)22、计算缺少受拉钢筋面积A=565mm,m,受拉钢筋强度f=360Mpa。
