电工实验台及常用电工仪表的正确使用一、实验目的1.熟悉实验台上各类电源及各类测量仪表的布局和使用方法。
2.掌握指针式电压表、电流表内阻的测量方法。
3.熟悉电工仪表测量误差的计算方法。
二、电工实验台电工实验台主要由交直流电源、交直流仪表、信号源及各种方便的接插件组成,如图1-1所示。
图1—1 电工实验台1. 电工实验台的开关机开机分三步:铡刀开关开—钥匙开关开—按下启动阀。
(见图1-2)关机分五步:交流电压调零—关闭所用仪表电源开关—按下停止阀—钥匙开关关—铡刀开关关。
2. 认识仪表及仪器电工实验台上共有8块仪表:二块交流电压表、二块交流电流表、二块交流功率表、一块直流电压表及一块直流电流表,认识并能正确使用这些仪表是进行电工电子技术实验的必备条件。
实验台上仪器及仪表如果使用不当,实验台上的对大家的错误操作发出警报,按下复位键消除。
图1-2 开关电源 图1-3 交流电源 图1-4 直流电压源3.电源与电表的连接电工实验台上配备有交直流电源,部分电源面板如图1-3、图1-4、图1-5所示。
图1-5直流电流源 图1-6直流电压源与直流电压表 图1-7直流电流源与直流电流表直流电压源与直流电压表的正确连接如图1-6所示:双路直流电压源,相互独立,互不干扰,电压源不允许短路。
自己动手调出U A = 7.5V,U B = 10V ,然后用电表测量电源输出大小,看看误差大小。
直流电流源与直流电流表的正确连接如图1-7所示:电流源的输出端不允许开路,要么接负载,要么短路,短路时,调节旋钮显示器不发生变化。
自己动手调出A I 1mA,12mA,300mA交流电压源与交流电压表的正确连接如图1-8所示:认识三相调压器,三相交流电的线、相电压的调节。
自己动手调出交流相电压U=380V 。
在用电表测量过程中,要正确选择量程,尤其是先测小电流、后测大电流要注意如下几点:(1)调节输出细调使仪表指示为零;(2)换量程档位;(3)电表插笔选择插座要正确;(4)输出粗调换档(5)正确读出你测量的电流图 1-8交流电压源与交流电压表三、常用电工仪表的正确使用1. 万用表机械万用表(指针仪表)如图1-9所示:不能直接读数,需要量程转换,极性接反时,指针会打弯。

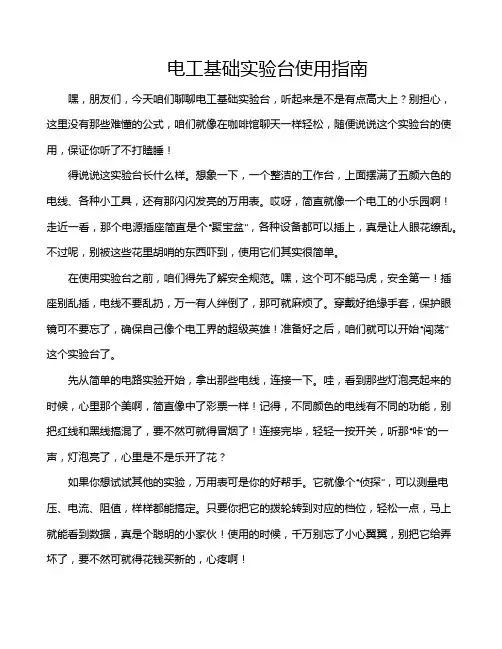

电工基础实验台使用指南嘿,朋友们,今天咱们聊聊电工基础实验台,听起来是不是有点高大上?别担心,这里没有那些难懂的公式,咱们就像在咖啡馆聊天一样轻松,随便说说这个实验台的使用,保证你听了不打瞌睡!得说说这实验台长什么样。
想象一下,一个整洁的工作台,上面摆满了五颜六色的电线、各种小工具,还有那闪闪发亮的万用表。
哎呀,简直就像一个电工的小乐园啊!走近一看,那个电源插座简直是个“聚宝盆”,各种设备都可以插上,真是让人眼花缭乱。
不过呢,别被这些花里胡哨的东西吓到,使用它们其实很简单。
在使用实验台之前,咱们得先了解安全规范。
嘿,这个可不能马虎,安全第一!插座别乱插,电线不要乱扔,万一有人绊倒了,那可就麻烦了。
穿戴好绝缘手套,保护眼镜可不要忘了,确保自己像个电工界的超级英雄!准备好之后,咱们就可以开始“闯荡”这个实验台了。
先从简单的电路实验开始,拿出那些电线,连接一下。
哇,看到那些灯泡亮起来的时候,心里那个美啊,简直像中了彩票一样!记得,不同颜色的电线有不同的功能,别把红线和黑线搞混了,要不然可就得冒烟了!连接完毕,轻轻一按开关,听那“咔”的一声,灯泡亮了,心里是不是乐开了花?如果你想试试其他的实验,万用表可是你的好帮手。
它就像个“侦探”,可以测量电压、电流、阻值,样样都能搞定。
只要你把它的拨轮转到对应的档位,轻松一点,马上就能看到数据,真是个聪明的小家伙!使用的时候,千万别忘了小心翼翼,别把它给弄坏了,要不然可就得花钱买新的,心疼啊!咱们可以试试焊接,嘿,听起来是不是很酷?把两根导线焊接在一起,就像在为它们举办一场婚礼。
不过焊接的时候,注意那焊接枪的温度可不是开玩笑的,热得跟火锅一样,别碰到手哦!焊接好之后,看看接头是不是光滑,这可是个技术活,得多练练手。
等你熟悉了基本操作,可以试试复杂点的电路。
比如,设计一个小风扇电路,或者是个小灯光秀,哦,想想都觉得酷炫!在这过程中,咱们不仅可以学到东西,还能锻炼动手能力,简直就是一举两得。

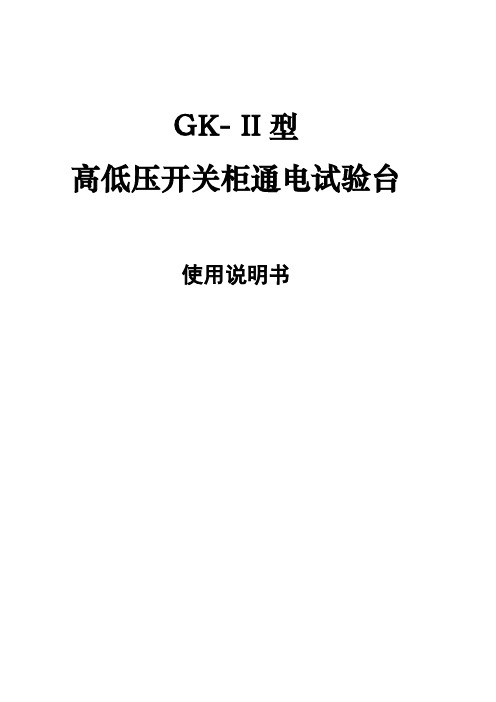

GK- II型高低压开关柜通电试验台使用说明书目录1.概述 (2)2.技术参数 (2)3.面板示意图及线路图 (2)4.功能说明 (6)5.操作说明 (7)6.GK-300A开关合闸电源 (7)7.使用说明 (7)8、补偿柜控制输出 (8)一、概述GK-II型高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。
它能提供各种交、直流电源,便于对开关柜的检测,提高工作效率。
二、技术参数:输入电源:三相四线AC380V输出电压及电流:1、三相AC100V输出(固定值)一组2、三相AC 0 – 10A输出(〈25V,可调值〉一组3、单相24V、36V、110V、220V直流固定输出一组4、交流操作电压输出AC 0 – 400V,电流小于10A 一组5、直流操作电压输出DC 0 -260V 一组6、直流合闸电源输出DC 0 -300V(300A,短时工作)一组(选配另计)7、三相AC380V输出(固定值,接线柱)一组8、合闸控制接点⑤、⑧分闸控制接点⑥、⑦9、外形尺寸/重量:600×750×800mm/45Kg注:该试验台可根据用户的要求设计制造三、面板示意图及线路原理图前面板示意图后面板示意图四、功能说明1、技术参数中2、4 、5、6项分别由独立的接触器控制,输出线接线柱前串接30A空气开关作为短路保护。
根据用户特殊要求,参数中2、4 、5、6项,可以同时合闸,没有互锁。
请用户注意使用中的要求。
最好每次只能有一组电源输出工作。
2、技术参数中1、7、8项不受接触器控制,只要总电源开关闭合,即可输出三相AC100V输出、单相AC220V输出(固定值)、三相AC380V输出(固定值)。
3、直流合闸电源输出DC 0 -300V(大容量)是独立的单元,可以脱离主体柜,单独使用;也可以与主体柜合并使用,直接从柜体后面板直流300V输出接线柱输出。
其详细说明见第六:GK-300A开关合闸电源。
电工电子实验台操作规程1. 引言本文档旨在规范电工电子实验台的操作流程,确保实验台的安全使用和有效性。
准确而规范的操作有助于提高实验效果和保护实验员的人身安全。
2. 实验台设备电工电子实验台包括以下设备:•电源供应器•变压器•示波器•万用表•电流表•变频器•指示灯•接地线•电阻箱•电容箱•电感箱3. 实验台基本操作规程3.1. 实验准备1.检查所有设备的连接是否牢固,确保电源供应器的插头与插座连接可靠。
2.确保所有开关都是关闭的状态。
3.确保实验台周围没有杂物,保持整洁。
3.2. 开机与关闭1.先打开电源供应器的总开关。
2.按照实验要求调整电源供应器的电压和电流。
3.对于需要使用变频器的实验,打开变频器的开关。
4.启动相应的设备,根据需要调整其参数。
5.实验结束后,先关闭各设备的开关,再关闭电源供应器的总开关。
3.3. 测量与调试1.使用万用表、电流表或其他测量仪器进行电压、电流、电阻等参数的检测,确保安全范围内。
2.使用示波器观察电路中的波形,判断电路是否正常工作。
3.根据实验要求,进行电阻、电容和电感的调试,调整相关参数以达到预期效果。
3.4. 安全操作1.在进行任何操作之前,确保所有设备的电源供应已经关闭。
2.遵守操作仪器设备的规范和说明书,不随意更改设备参数。
3.不超过设备的额定电流和电压值,以免造成设备损坏或触电危险。
4.所有实验操作都应在干燥、通风良好的环境中进行,避免接触水源和潮湿环境。
5.不将金属物体接触到实验线路上,以防触电或短路。
3.5. 故障处理1.凡是发现设备故障或异常情况,应立即将设备断开电源并通知实验室管理员或相关工作人员。
2.通过观察、检查和排除方法,定位故障位置,并按照维修流程进行修复。
4. 实验台维护1.定期检查电源供应器、变压器、示波器等设备的连接,并确保连接牢固。
2.定期清洁设备表面,防止积灰影响仪器的正常工作。
3.定期检查实验台上的接地线,确保接地良好。
4.定期校准仪器,保证测量结果的准确性。
DGJ-型电工电子实验台使用说明书————————————————————————————————作者:————————————————————————————————日期:2TH-DD、TH-TDTH-DT、DGJ-2、DGJ-3型电工实验装置使用说明书天煌教仪浙江天煌科技实业有限公司一、概述电工实验装置是根据目前“电工技术”、“电工学”教学大纲和实验大纲的要求,广泛吸收各高等院校从事该课程教学和实验教学教师的建议,并综合了国内各类实验装置的特点而设计的最新产品。
全套设备能满足各类学校“电工学”、“电工技术”课程的实验要求。
本装置是由实验屏、实验桌和若干实验组件挂箱等组成。
二、实验屏操作、使用说明实验屏为铁质喷塑结构,铝质面板。
屏上固定装置着交流电源的起动控制装置,三相电源电压指示切换装置,低压直流稳压电源、恒流源、受控源、数控智能函数信号发生器、定时器兼报警记录仪和各种测量仪表等。
1、交流电源的启动(1)实验屏的左后侧有一根接有三相四芯插头的电源线.先在电源线下方的接线柱上接好机壳的接地线,然后将三相四芯插头接通三相四芯380V交流市电。
这时,屏左侧的三相四芯插座即可输出三相380V交流电.必要时此插座上可插另一实验装置的电源线插头.但请注意,连同本装置在内,串接的实验装置不能多于三台.(2)将实验屏左侧面的三相自耦调压器的手柄调至零位,即逆时针旋到底。
(3)将“电压指示切换”开关置于“三相电网输入”侧。
(4)开启钥匙式电源总开关,停止按钮灯亮(红色),三只电压表,(0~450V)指示出输入三相电源线电压之值,此时,实验屏左侧面单相二芯220V电源插座和右侧面的单相三芯220V处均有相应的交流电压输出。
1(5)按下启动按钮(绿色),红色按钮灯灭,绿色按钮灯亮,同时可听到屏内交流接触器的瞬间吸合声,面板上与U1 、V1 和W1相对应的黄、绿、红三个LED指示灯亮。
至此,实验屏启动完毕。
2、三相可调交流电源输出电压的调节(1)将三相“电源指示切换”开关置于右侧(三相调压输出),三只电压表指针回到零位。

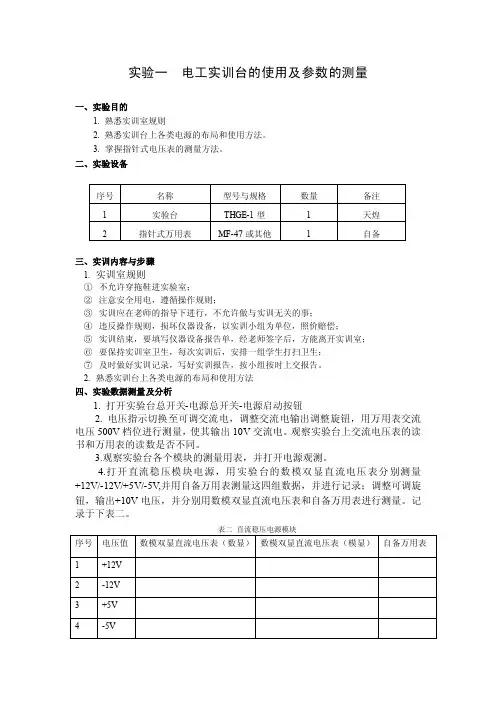

实验一电工实训台的使用及参数的测量一、实验目的1. 熟悉实训室规则2. 熟悉实训台上各类电源的布局和使用方法。
3. 掌握指针式电压表的测量方法。
二、实验设备三、实训内容与步骤1.实训室规则①不允许穿拖鞋进实验室;②注意安全用电,遵循操作规则;③实训应在老师的指导下进行,不允许做与实训无关的事;④违反操作规则,损坏仪器设备,以实训小组为单位,照价赔偿;⑤实训结束,要填写仪器设备报告单,经老师签字后,方能离开实训室;⑥要保持实训室卫生,每次实训后,安排一组学生打扫卫生;⑦及时做好实训记录,写好实训报告,按小组按时上交报告。
2. 熟悉实训台上各类电源的布局和使用方法四、实验数据测量及分析1. 打开实验台总开关-电源总开关-电源启动按钮2. 电压指示切换至可调交流电,调整交流电输出调整旋钮,用万用表交流电压500V档位进行测量,使其输出10V交流电。
观察实验台上交流电压表的读书和万用表的读数是否不同。
3.观察实验台各个模块的测量用表,并打开电源观测。
4.打开直流稳压模块电源,用实验台的数模双显直流电压表分别测量+12V/-12V/+5V/-5V,并用自备万用表测量这四组数据,并进行记录;调整可调旋钮,输出+10V电压,并分别用数模双显直流电压表和自备万用表进行测量。
记录于下表二。
对实验所得数据进行误差分析五、实验注意事项1.实验台上配有实验所需的恒流源,在开启电源开关前,应将恒流源的输出粗调拨到2mA档,输出细调旋钮应调至最小。
按通电源后,再根据需要缓慢调节。
2.当恒流源输出端接有负载时,如果需要将其粗调旋钮由低档位向高档位切换时,必须先将其细调旋钮调至最小。
否则输出电流会突增,可能会损坏外接器件。
3. 实验前应认真阅读直流稳压电源的使用说明书,以便在实验中能正确使用。
4. 电压表应与被测电路并联使用,电流表应与被测电路串联使用,并且都要注意极性与量程的合理选择。
六、实验心得体会撰写在实验中发现的问题,并记录解决的方法。

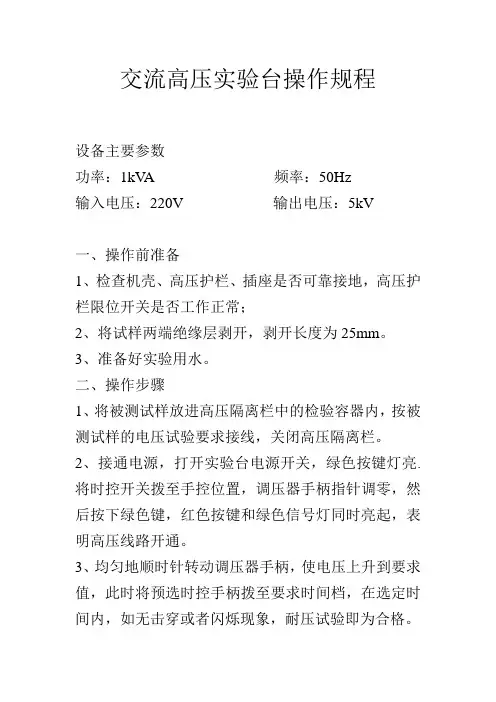

交流高压实验台操作规程
设备主要参数
功率:1kV A 频率:50Hz
输入电压:220V 输出电压:5kV
一、操作前准备
1、检查机壳、高压护栏、插座是否可靠接地,高压护栏限位开关是否工作正常;
2、将试样两端绝缘层剥开,剥开长度为25mm。
3、准备好实验用水。
二、操作步骤
1、将被测试样放进高压隔离栏中的检验容器内,按被测试样的电压试验要求接线,关闭高压隔离栏。
2、接通电源,打开实验台电源开关,绿色按键灯亮.将时控开关拨至手控位置,调压器手柄指针调零,然后按下绿色键,红色按键和绿色信号灯同时亮起,表明高压线路开通。
3、均匀地顺时针转动调压器手柄,使电压上升到要求值,此时将预选时控手柄拨至要求时间档,在选定时间内,如无击穿或者闪烁现象,耐压试验即为合格。
4、实验结束后先将调压手柄均匀地退回零位,预选时间手柄调至手动挡,关闭总电源,该次试验即可结束。
5、如发生击穿或者闪烁,红色信号灯亮,蜂鸣器报警,高压表明试样击穿,耐压试验不合格,这时按下红色按键,预选时间手柄调至手控档,关闭总电源。
三、注意事项
1、每次更换试样或者转换接线,应切断高压电源开关,开启高压隔离护栏,以保证人身安全。
2、保持试验区域环境整洁,地面干燥、清洁。
3、测试完毕后,应将试验清理出试验区,并确认安全后离开。
4、未经培训不得操作。
编制:审核:批准:。
TH-DD、TH-TDTH-DT、DGJ-2、DGJ-3型电工实验装置使用说明书天煌教仪浙江天煌科技实业有限公司一、概述电工实验装置是根据目前“电工技术”、“电工学”教学大纲和实验大纲的要求,广泛吸收各高等院校从事该课程教学和实验教学教师的建议,并综合了国内各类实验装置的特点而设计的最新产品。
全套设备能满足各类学校“电工学”、“电工技术”课程的实验要求。
本装置是由实验屏、实验桌和若干实验组件挂箱等组成。
二、实验屏操作、使用说明实验屏为铁质喷塑结构,铝质面板。
屏上固定装置着交流电源的起动控制装置,三相电源电压指示切换装置,低压直流稳压电源、恒流源、受控源、数控智能函数信号发生器、定时器兼报警记录仪和各种测量仪表等。
1、交流电源的启动(1)实验屏的左后侧有一根接有三相四芯插头的电源线.先在电源线下方的接线柱上接好机壳的接地线,然后将三相四芯插头接通三相四芯380V 交流市电。
这时,屏左侧的三相四芯插座即可输出三相380V交流电.必要时此插座上可插另一实验装置的电源线插头.但请注意,连同本装置在内,串接的实验装置不能多于三台.(2)将实验屏左侧面的三相自耦调压器的手柄调至零位,即逆时针旋到底。
(3)将“电压指示切换”开关置于“三相电网输入”侧。
(4)开启钥匙式电源总开关,停止按钮灯亮(红色),三只电压表,(0~450V)指示出输入三相电源线电压之值,此时,实验屏左侧面单相二芯220V 电源插座和右侧面的单相三芯220V处均有相应的交流电压输出。
(5)按下启动按钮(绿色),红色按钮灯灭,绿色按钮灯亮,同时可听到屏内交流接触器的瞬间吸合声,面板上与U1 、V1 和W1相对应的黄、绿、红三个LED指示灯亮。
至此,实验屏启动完毕。
2、三相可调交流电源输出电压的调节(1)将三相“电源指示切换”开关置于右侧(三相调压输出),三只电压表指针回到零位。
(2)按顺时针方向缓缓旋转三相自耦调压器的旋转手柄,三只电压表将随之偏转,即指示出屏上三相可调电压输出端U、V、W两两之间的线电压之值,直至调节到某实验内容所需的电压值。
