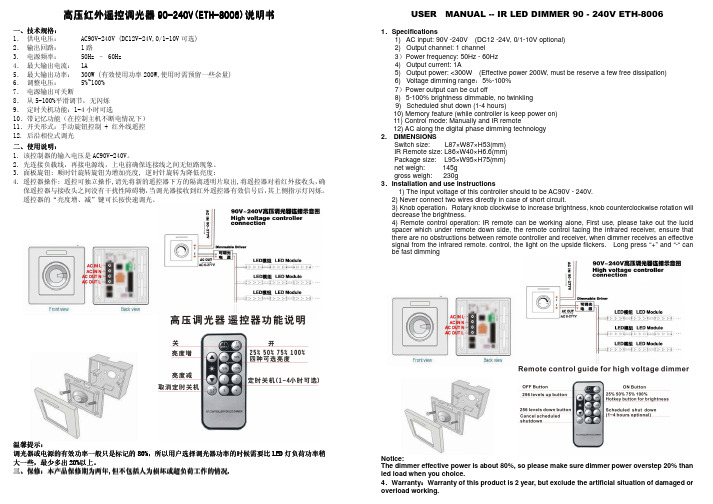

高压红外遥控调光器9090--240V(ETH 240V(ETH--8006)8006)说明书说明书说明书一、技术规格技术规格：：1． 供电电压： AC90V-240V (DC12V-24V,0/1-10V 可选) 2． 输出回路： 1路3. 电源频率： 50Hz – 60Hz4． 最大输出电流： 1A5． 最大输出功率： 300W (有效使用功率200W,使用时需预留一些余量) 6． 调整电压： 5%~100% 7． 电源输出可关断8． 从5-100%平滑调节，无闪烁 9． 定时关机功能：1-4小时可选10．带记忆功能（在控制主机不断电情况下） 11．开关形式：手动旋钮控制 + 红外线遥控 12. 后沿相位式调光二、使用说明使用说明：：1. 该控制器的输入电压是AC90V-240V。
2. 先连接负载线，再接电源线，上电前确保连接线之间无短路现象。
3. 面板旋钮: 顺时针旋转旋钮为增加亮度, 逆时针旋转为降低亮度;4. 遥控器操作: 遥控可独立操作,请先将新的遥控器下方的隔离透明片取出,将遥控器对着红外接收头，确保遥控器与接收头之间没有干扰性障碍物，当调光器接收到红外遥控器有效信号后，其上侧指示灯闪烁。
遥控器的“亮度增、减”键可长按快速调光。
温馨提示温馨提示：：调光器或电源的有效功率一般只是标记的80%80%，，所以用户选择调光器功率的时候需要比LED 灯负荷功率稍大一些大一些，，最少多出20%20%以上以上以上。
三、保修保修：：本产品保修期为两年本产品保修期为两年,,但不包括人为损坏或超负荷工作的情况但不包括人为损坏或超负荷工作的情况..USER MANUAL -- IR LED DIMMER 90 - 240V ETH-80061．Specifications1) AC input: 90V -240V (DC12 -24V, 0/1-10V optional) 2) Output channel: 1 channel3）Power frequency: 50Hz - 60Hz 4) Output current: 1A5) Output power: <300W (Effective power 200W, must be reserve a few free dissipation) 6) Voltage dimming range ：5%-100% 7）Power output can be cut off8) 5-100% brightness dimmable, no twinkling 9) Scheduled shut down (1-4 hours)10) Memory feature (while controller is keep power on) 11) Control mode: Manually and IR remote12) AC along the digital phase dimming technology 2. DIMENSIONSSwitch size: L87×W87×H53(mm) IR Remote size: L86×W40×H6.6(mm) Package size: L95×W95×H75(mm) net weigh: 145g gross weigh: 230g3．Installation and use instructions1) The input voltage of this controller should to be AC90V - 240V. 2) Never connect two wires directly in case of short circuit.3) Knob operation ：Rotary knob clockwise to increase brightness, knob counterclockwise rotation will decrease the brightness.4) Remote control operation: IR remote can be working alone, First use, please take out the lucid spacer which under remote down side, the remote control facing the infrared receiver, ensure that there are no obstructions between remote controller and receiver, when dimmer receives an effective signal from the infrared remote. control, the light on the upside flickers. Long press “+” and “-“ canbe fast dimmingNotice:The dimmer effective power is about 80%, so please make sure dimmer power overstep 20% than led load when you choice.4．Warranty ：Warranty of this product is 2 year, but exclude the artificial situation of damaged or overload working.。
红外遥控调试系统使用说明书一.红外遥控调试电路板的使用1. 红外遥控调试电路板的连接红外调试电路板作为PC机与遥控板之间的数据转发设备，需要与调试台配合使用。
如上图，调试时，红外遥控调试电路板应插在1的位置，遥控板插在2位置。
使用串口连线将调试台的串口（如下图所示）与PC机COM1口相连。
（注意：只能使用COM1口）COM口不支持热插拔，因此，在进行连接之前，请先关闭PC机和调试台的电源，连接好之后再打开电源，以免发设备COM口损坏的情况。
2. 红外遥控调试电路板功能电源指示灯（POWER）：电源接通时，绿色电源指示灯不停闪烁，则证明红外遥控调试电路板运行正常。
接收指示灯（REC）：当红外接收组件接收到红外信号时，该指示灯闪烁。
关键字指示灯（REC_R）：当接收到命令字A1~A7时，该指示灯闪烁。
发送指示灯（SEND）：当红外遥控调试电路板向遥控板发送数据时该指示灯闪烁。
串口接收指示灯（UART_REC）：当接收到ＰＣ机发送的数据时该指示灯闪烁。
串口发送指示灯（UART_SEND）：当向ＰＣ机发送数据时该指示灯闪烁。
数码管（DS1、DS2）：随时以十六进制显示最后一次从遥控板接收到的数据，和向遥控板发送的数据。
二. PC 机模板仿真环境的使用1. PC 机模板仿真环境基本功能本地/远程控制切换按钮：“本机控制”模式仅限于在PC 机上模拟模板的测温过程，不能进行红外遥控的调试操作，是模板仿真程序的自检操作方式。
“远程控制”模式是红外遥控调试的工作模式，可以进行所有红外遥控的仿真操作。
本地/远程控制切换按钮，控制COM 口的开启与关闭。
程序启动时， COM 口为关闭状态，点击该按钮后（按钮变为红色）COM 口打开，同时“延时”、“启动”、“连发”按钮状态变为可用。
“本机控制/远程控制”按钮下的数字显示为当前的数模转换值，以16进制显示。
数模值大于80为加热，同时加热指示灯亮起。
数模值小于80为降温，同时降温指示灯亮起。
JLAC_1 安装使用说明书2009年11月概述红外收发控制模块 JLAC_1 是用于学习红外遥控器发出的红外编码命令，并将学习到的红外命令保存，当红外收发控制模块接收到来自总线或无线发送的控制指令时，发出与控制指令相应的被保存的红外编码，模仿原有红外遥控器的命令，从而实现红外控制功能。
红外收发模块是一个有 32 组红外指令输入和32 组红外指令输出通道的控制模块。
JLAC_1 是在原有的功能上增加了模拟量和开关量检测，配合信号采集模块可以实现温度和电源开关状态采集功能。
通过后台管理软件组态后，可实现空调等红外受控电器的远程自动控制。
产品特点1、最大可学习32组以上的红外编码命令；2、可以通过手动和上位机通讯控制2种方式发射红外命令；3、120°发射有效角度，最大10m的有效距离；4、RS485总线接口和 RS232总线接口可选；5、模拟量可用作温度检测、开关量可用作电源开关检测。
6、自动控制、手动控制、后台管理、实时监控温度和空调状态。
主要技术参数模块工作电源：输入电压：10V~14V DC最大输入电流：70mA通讯接口：RS232 接口电气端口标准：RS232 总线接入设备总数允许：1台电缆最大长度：20m传输速率：9600bpsRS485 接口电气端口标准：485 总线接入设备总数允许：32台电缆最大长度：1500m传输速率：9600bps信息采集端口输出电压：+5VDC模拟量采集 DQ开关量采集 DI性能特征1、高度自适应性：可以学习市场上的绝大部分电器的红外遥控器；2、高耐久性：学习后保存下来的命令在掉电的情况下保存40 年；3、操作简单：通过一组拨码开关就可以控制模块的学习或发射，以及当前的命令序号，还可以通过上面的轻触按键手动发射指定命令。
4、集信号采集与自动控制为一体：通过后台管理软件，将采集到的模拟量及开关量，按一定的条件设置后，实现远程自动控制。
5、高精度控制：温度检测精准度为0.0625。
红外线四路遥控开关红外遥控是目前家用电器中用得较多的遥控方式，它具有稳定、可靠、成功率高、不干扰其它电器设备等优点。
我们知道，人的眼睛看到的可见光按波长从长到短排列，依次为红、橙、黄、绿、青、蓝、紫。
其中红外的波长范围是0.62——0.76微米，比红光波长还长的光叫红外线。
红外线遥控就是和用波长为0.76——1.5微米之间的红外线来传送控制信号的。
为青少年及无线电爱好者了解红外线的特性，建立编解码的基本概念，掌握双稳态电路的一般性能，红外线四路遥控开关的实验器材，同时是全国少年电子技师等级认定活动的指定器材，具有电路结构清晰、制作成功率高、使用性能好、工作稳定可靠等优点。
广泛实用于家庭、工厂、学校、医院、娱乐场所等。
本遥控开关由发射系统和接收系统两部分组成。
接收系统具有手动功能，既可以实现红外遥控接收又可以手控。
一、电路工作原理1、发射电路发射部分的主要元件为红外发光二极管，它实际上是一只特殊的发光二极管，由于其内部材料不同于普通发光二极管，因而其两端施加一定电压时，它便发出的是红外线而不是可见光。
其外与普通5发光二极管相同，红外线发光二极管一般有黑色、深蓝、透明三种颜色。
发射器由SM5021A编码集成块、驱动放大电路和红外线发射管组成。
SM5021A有8个数据输入脚，对应接收解码集成块SM5032B的2个锁存和6个非锁存输出端，在此采用了4个非锁存输出，即SM502 1A的3、4、5、6脚，当按键K1、K2、K3、K4任一键按下时，脚12、13对应的内部电路与455KH Z的陶瓷滤波器及电容C2、C3组成的振荡器产生振荡，经IC1内部整形、分频后作为编码集成块内部时钟和38KHZ载频。
SM5021A的1、2脚为用户码输入脚，便于与使用同类遥控器时进行码区分。
本遥控器中该两脚全接地，也就是说用户码是“00”，当按键按下时，将对应串行码信号调制的38KHZ载频由15脚输出，再经三极管VT1、VT2放大后驱动红外线发射管工作，这样控制信号以红外线的形式发送出去。
爱非力FC-RGBHW红外遥控说明书
一、产品用途。
本系列遥控开关广泛适用于多盏灯头或光管的灯具中，也可根据型号选择用于不同的家用电器产品中。
阁下只须手握遥控器，便能轻松掌握家中的任何电器或照明系统。
二、接收主机板主要参数：
1、输入电压：AC220-240V～。
2、负载：第一路（继电器）：白炽灯≤500W、节能灯≤300W。
第二路：LED 每路2A。
3、环境温度：-10℃～＋55℃。
三、遥控器主要参数：
1、工作电压：DC3V。
2、静态电流：＜1uA。
3、工作电流：＜10mA。
4、遥控距离：10米左右。
四、功能说明：
手动操作：第一次：继电器吸合。
遥控说明：1、按遥控器1键，继电器吸合或断开。
2、按遥控器2键，LED渐变：①按第一次为渐变、②按第二次为暂停、③按第三次为关。
3、按遥控器3键，选色：红、绿、蓝、红绿、红蓝、绿蓝、红绿蓝。
4、按遥控器4键，跳变：红、绿、蓝、红绿、红蓝、绿蓝、红绿蓝。
5、按遥控器ON键，所有灯全开。
6、按遥控器OFF键，所有灯全关。
五、接线示意图：
六、注意事项：
1、开关工作时，外壳有热感属正常现象，建议不要超载使用，否则会缩短开关的使用寿命。
2、遥控器使用过程中如发现遥控距离变近，指示灯变暗，请及时更换遥控器电池。
60m mmLED 红外感应灯产品说明 LX-PR-260LED产品描述LED作为近代光源已成为照明行业的发展趋势，具有效率高，寿命长和能耗相对较低的特点，如何合理及效率地使用成了照明行业的关键问题。
LX-PR-260LED是一个红外感应开关控制的LED灯，红外传感器内置于灯内，内部具有90颗高亮度LED颗粒,总功率为13瓦,其合理的布局使得热流均匀，达到最优化的照明效率。
灯亮起时光照度超过60W白炽灯的亮度，同时续航时间也远超普通卤素灯。
当有人进入本产品的探测范围，并触发传感器时，红外传感器工作，灯亮；当人离开探测范围内，在设定延时时间到后灯灭。
自动探测环境光照度，并可依据实际需要调节、设置灯起亮的环境照度值，环境照度低于设定值时灯起亮、工作，高于设定值灯不工作。
触发感应亮灯后，延时时间到后灯关闭，如有连续感应信号，时间自动叠加，灯持续点亮。
产品可使用于室内照明；楼道照明；公共建筑区域的节能照明。
作为节能光源该产品是一个非常理想的替代品。
1.电压：220-240V/AC2.频率：50Hz3.负载功率：13W 最大4.探测距离：5±2米 最大(24°C )5.延时时间：最小12±3秒最大5±1分钟(可调）6.光控照度：10-2000LUX(可调）7.材质：灯体：PC 灯罩：PC参数8.待机功耗：<0.7W 9.LED 颗粒：90颗10.LED 型号：T283511.探测移动速度：0.6~1.5m/s 12.工作温度: –10°C ~ +40°C 13.相对湿度：小于95%RH14.安装高度：1.5-3米（吸顶或墙壁安装）各部位名称红外感应器PC灯罩光控时间图.1探测角度130°探测区域：由上下、左右服务区构成的大范围探测区，探测范围用户可根据自己的需要选择，但探测区内人行走方向与灵敏度有很大的关系；自动识别白天、黑夜：产品工作时的环境照度用户可以自行调整，调整至太阳（最大）时它不分白天和黑夜都能工作，调至月亮（最小）时它只能工作在１０ＬＵＸ 以下的环境中。
学习型红外遥控器ＤＱＵ－ＨＷ使用说明书w w w . n j k e j i n . c n南京科进自动化有限公司目 录一 技术指标 (1)二 使用方法 (2)1 硬件连接 (2)2 打开9346 (2)3参数读写及修改 (3)4端子说明 (4)5遥控学习 (6)6遥信遥测量 (9)7遥控发送 (11)8注意事项 (12)学习型红外遥控器ＤＱＵ－ＨＷ模块是我公司研制的新一代智能化控制产品，本产品可以通过学习的方式，掌握遥控器的遥控指令，并模拟发出红外指令，主要应用于各种空调的远程遥控，并且同时监测现场环境的温度和空调运行状态，适用于电力、通信机房等动力环境监控系统的远程空调自动控制。
本设备采用通信接口RS232/RS-485可选，带有地址自动识别功能，便于现场设备的总线组网。
设计人性化，安装简单、方便。
特采用独特的光电隔离技术和看门狗技术，有过流及过压保护，具有很强的抗浪涌电流的冲击和干扰的能力。
一 技术指标1监测量a)模拟量： 4路遥测量（1路内部自带温度采集，3路直流采集）b)开关量： 3路遥信量c)遥控量： 7路遥控量（红外遥控编码学习，发射）2 指标A) 遥测量：测量范围 0 +5V精度0.5% （2.5V直流条件下）B）遥信量：光电隔离抗干扰 1500V输入电流 2～10mA接口电压 5V～12VC)遥控量：红外方式 38KHz调制波长 0.940 um有效距离 5米以内D)通信接口：电气接口（国际标准） RS485或RS232 可选通信方式 串行 半双工速率 300、600、1200、2400、4800、9600、19200bps 数据格式 N.8.1连接方式 全分布式，总线接口1 / 14规约 DQU规约 （参数：11）E)供电电源：电源电压 DC +12 V±10% （直流）F)环境条件：温度条件 0－45℃湿度条件 10－90％图1外观图3 产品外观学习型红外遥控器如图1所示。
红外线系列控制器用户手册目录1. 介绍 (3)1.1 主要特点 (3)1.2 前面板 (3)2. 使用说明 (3)3. 控制器的安装 (4)4. 简易设置-出厂配置 (5)5. 先进的设置-不同的操作模式 (5)6. 编程 (9)6.1 通过键盘进入 (9)6.2 设定点的修改（ST1） (9)6.3 第二个设定点的修改（ST2） (9)6.4 “P”参数的修改 (9)6.5 “C”参数的修改 (10)6.6 热电偶，电流/电压传感器的“C”参数值 (10)6.7 如何修改操作模式（参数C0） (10)6.8 通过远程控制编程 (11)6.9 通过远程控制修改参数 (12)6.10 编程时控制器如何动作 (12)6.11 确定新设定的值 (12)6.12 控制器的复位 (12)6.13 先进的编程工具和监控系统 (12)7. 参数定义 (13)-ST1，主要设定值 (13)-ST2，第二个设定值 (13)-C0，操作模式 (13)-P1，ST1的偏差 (14)-P2，ST2的偏差 (14)-P3，死区偏差 (14)-C4，权系数 (15)-C5，P或PI调节 (15)-C6，输出间的得电延迟 (15)-C7，同一输出连续带电的最短时间间隔 (16)-C8，最小的失电时间间隔 (16)-C9，最短的得电时间 (16)-C10，传感器报警时的输出状态（ER0） (17)-C11，轮换 (17)-C12, PWM循环时间 (18)-C13，传感器的类型 (18)-P14，校正 (19)-C15，电压电流输入最小值 (19)-C16，电流电压输入的最大值 (19)-C17，传感器的响应 (20)-C18，温度的测量单位：℃ ℉ (20)-C19，第2个传感器 (20)-C21，ST1的最小值 (23)-C22，ST1的最大值 (24)-C23，ST2的最小值 (24)-C24，ST2的最大值 (24)-P25，低温设定点 (24)-P26，高温设定点 (25)-P27, 报警偏差：复位 (25)-P28，延迟报警 (26)-C29，数字量开关输入1 (26)-C30，数字量输入2 (27)-C31，通过数字量输入报警的输出状态 (27)-C32，序列地址 (28)-C33, 特殊的操作模式 (28)-C50，操作键盘和远程控制 (28)-C51，远程控制操作 (29)8. 特殊操作模式 (30)8.1 依赖值C34，C38，C42，C46 (30)8.2 定时器 (30)8.3 输出类型：C35，C39，C43，C47 (30)8.4 得电点：C36，C40，C44，C48 (31)8.5 偏差/逻辑；C37，C41，C45，C49 (31)8.6 关于特殊操作模式的进一步信息 (32)8.7 选择正确的操作模式 (34)8.8 关于特殊模式的例子 (34)9. 先进的设置：参数表 (39)10. 排除故障：控制器和远程控制单元的复位 (41)11. 报警发生的条件，原因，补救措施 (42)12. 配件 (42)12.1 模拟量模块-代码CONV0/10A0 (42)12.2 开关量模块-代码CONVONOFF0 (43)12.3 电源/转换模块-代码CONV0/1L00 (45)13. 技术参数 (47)13.1 远程控制单元的技术参数 (48)14. 接线图 (49)14.1 IR32：NTC输入 (49)14.2 IR32：PT100，J/K，V/I (50)14.3 IRDR (52)14.4 传感器接线 (53)专用术语 (53)通用红外控制器型号的代码 (54)远程模型代码 (55)配件代码 (55)尺寸 (56)1. IR系列产品介绍IR系列控制器用来控制空调系统、冰箱、加热器的压力/温度/湿度。
