新风与回风的冷量估算 设备选型的时候 焓差法 珍姐最准

空调冷量、通风风量如何估算？一文详解！空调冷量、通风风量如何估算？一文详解！空调制冷量的估算一、常用算法在空调制冷量的匹数（PH）计算是以大卡或瓦（W）来计算的，一般来说1PH=2000大卡，以国际单位来计算要乘于1.16。

所以1PH=2324W。

日常生活中以2500W为标准1PH来计算。

负荷指标（估算）（仅供参考）注：1、上述指标为总建筑面积的冷负荷指标：建筑面积的总建筑面积小于5000平米时，取上限；大于10000平米，取下限值。

2、按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。

3、由于地区差异较大，上述指标以北京地区为准。

南方地区可按上限采取。

二、变容量算法主要为别墅、大型房间或办公用，可按：普通环境：一立方米所需制冷量：50W，恶劣环境：一立方米所需制冷量：70W估算方法1：暖通水泵的选择：通常选用比转数ns在130～150的离心式潜水泵，水泵的流量应为冷水机组额定流量的1.1～1.2倍（单台取1.1，两台并联取1.2。

按估算可大致取每100米管长的沿程损失为5mH2O，水泵扬程（mH2O）：Hmax=△P1+△P2+0.05L(1+K)△P1为冷水机组蒸发器的水压降。

△P2为该环中并联的占空调末端装置的水压损失最大的一台的水压降。

L为该最不利环路的管长K为最不利环路中局部阻力当量长度总和与直管总长的比值，当最不利环路较长时K值取0.2～0.3，最不利环路较短时K值取0.4～0.6估算方法2：这里所谈的是闭式空调冷水系统的阻力组成，因为这种系统是最常用的系统。

1.冷水机组阻力：由机组制造厂提供，一般为60~100kPa。

2.管路阻力：包括磨擦阻力、局部阻力，其中单位长度的磨擦阻力即比摩阻取决于技术经济比较。

若取值大则管径小，初投资省，但水泵运行能耗大；若取值小则反之。

目前设计中冷水管路的比摩组宜控制在150~200Pa/m范围内，管径较大时，取值可小些。

3.空调未端装置阻力：末端装置的类型有风机盘管机组，组合式空调器等。

新风量计算：《采暖通风与空气调节设计规范》GB50019-2003中的3.1.9建筑物室内人员所需最小新风量，应符合以下规定：1 民用建筑人员所需最小新风量按国家现行有关卫生标准确定2 工业建筑应保证每人不小于30m3/h的新风量。

3.新风量估算是按照建筑容积来确定的，你知道面积600后乘以层高就是容积，然后确定每小时换气次数，乘以容积，就是每小时需要的总新风量；冷量计算：民用或者办公用建筑每平米需要制冷量大概130-150w火锅店烧烤店或者有热源的其他场所每平米200-250w玻璃幕墙建筑，由于没有有效的遮阳条件，每平米也要按190-250来算制冷量＝房间面积×（125W－215W）；制热量＝房间面积×（200W－280W）按人数计算：每10人=1P。

具体问题具体分析，可以随你，但是不能差的太多这样下来用制冷量基数乘以空调面积得出这间房屋所需要的总共的制冷量从而参照产品样本的机器规格选出合适的室内末端（室内机，风机盘管）的型号每一间屋子都要这样计算最后计算出总体需要的制冷量在选择主机一般来讲如果是变频多联机器如果总体供需100kw（注意是100kw，100000w）那么主机可以选择90kw，80kw，可以超额配主机原则是不能超过30%所以100kw的话，76kw是底线。

这样说你能明白吗？不行的话你去筑龙网看看暖通部分有什么能帮上你的我不懂的时候就去那看看压降计算：我是做新风换气机和机组的，可以根据弯头的多少按4--6帕/m的压降来估算1P=0.735kW，即1P空调每小时耗电0.735千瓦，一般说的一“匹”指的是制冷量为2300-2500w。

大约的输入功率在800W左右我们以近期市场上热销的格力“睡梦宝”KFR-26GW/K(26538)D-N2为例，KFR代表冷暖空调，26则是代表功率，而GW是代表是壁挂，而再后面的参数则是各品牌不同的型号了。

下面列出常见具体参数含义23 代表小1匹，面积10-14平米26 代表正1匹，面积14-18平米32 代表小1.5匹，面积18-22平米35 代表正1.5匹，面积22-25平米50 代表足2匹，面积28-30平米72 代表足3匹，面积35～42平米KF 代表单冷KFR 代表冷暖GW 代表挂机LW 代表柜机第三，如何根据房间面积（平方米）和人数来选择空调用房间面积（平方米）计算用多大的空调：1P：11-17㎡ 1.25P:18-23㎡ 1.5P:18-25㎡2P:30-33㎡3P:40-45㎡5P:60㎡左右10P:100㎡左右选电线计算：一般经验来说：对于低压电机：1kw=2.13A个电流现在的电线或电缆（铜）为：1平方毫米=4A电流一般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。

空调新风量.送风量.回风量的定量标准.计算分析.应用及其若干问题探讨主要包括如下内容： (1)舒适性空调系统根据室内负荷或室内除湿要求进行送风量计算？(2)舒适性、洁净性空调系统根据国家标准和室内压力、排风量要求进行新风量计算？ (3)洁净性空调系统根据室内洁净度要求的换气次数或截面风速进行送风量计算？ (4)洁净空调气流组织如何进行分析？1、舒适性空调系统根据室内负荷或室内除湿要求进行送风量计算？ (1)空调房间的送风量L 根据夏季最大的室内冷负荷进行计算：(m 3/h) ；(m 3/h) ；T Q ：全热负荷，单位kcal ；h ∆：焓差，单位kcal/kg(DA)；ρ：空气的密度，近似取1.204 kg/m 3(20℃)s Q ：显热负荷，单位kcal ；t ∆：温差，单位℃；P C ：空气比热，取0.24kcal/kg. ℃。

注：从上式可以看出，送风温差t ∆(n s t t -)数值的大小，对送风量及空调系统的投资和运行费有显著的影响。

因此，在满足舒适和工艺要求的条件下，应尽量加大送风温差，具体可按下表选取。

表1.1 送风温差表注：室温允许波动范围较小(±0.1～±0.2℃)的空调房间，当四周设置套间或空调房间邻接，且室内维护结构和局部热源的热扰量小于5.8W/(m 2·h)，送风扰量在整个热扰中占较大比重时，可对空调房间采用不送风或减少送风量，只对套间送风的方法。

(2)空调房间如以除湿为主，送风量通常按照夏季最大室内散湿量(含湿量差)进行计算：L Q ：潜热负荷，单位kcal ；x ∆：含湿量差，单位kg/kg(DA)；2500：水的汽化潜热，即2500KJ/kg 。

(3)空调房间一般按照夏季最大的室内冷负荷计算确定送风量，由于春、秋季从围护结构传入的热量减少，而冬季不但不传入热量，反而要传出热量，因此，春、秋、冬季所需送风量比夏季可以减少，但不能影响室内气流组织，一般可减少20%～50%。

新风冷负荷：（90-34）*1.2*1000/3600=18.7 ~ 20KW 回风冷负荷：（51-34）*1.2*1000/3600=5.7 ~ 5KW回1Q1+ 325 新亂比蛛00/■后）计聲a. 412117578 B21.9607!gi.666b玄內含圮里（（ZKQ 峑內比轮（KJ/K?）新玖含显国新阿t 盟（KJ /K £）走气压丈I OrO57- 304卜91.0661r（冷量单位是千瓦，风量单位是千方）进凤工兄 大气压力如亦进風干球遍度2）腐 进即3球淑度允）顷 遴喷殻度也）厂 谨風相对溟度00厂 遵風含湿量如畑厂 逡凰比KKJ/K E ）厂 进凰密 JE a （：£/M-3?r_ 诳風机誥蠢点gl 「制冷T.况全制冷塑(Kw 〕-7t Q^37X S^g (&*■)|-2+ 76©&岀凤含湿更如唧出凤比熔旳朋泊 出凤密恵CKj/l ⑶I ________________ 出翊嗣点©1Z 11321打和 |； •计耳…；|甜 I逸凤比於册唧48-0375' 诜凤峦IS （E g /r3）H'17331 进凤鳩旅点©MW邊凤1翻显度灼I 5 6 ■06621yijs^Bs 7S785新風工况—— =新風百甘比心》中[7新風干啊度©1匕00 灯新驱昶度⑺曲・30 厂祈曠点是度CR 2®-?3®4： 「新風相对显度㈤出凤工况出凤凤里W3皿I 血— P t^OJgco^oo &埠1沐温度CC ）馄00 厂烟巔遍度CC ）|1・ 2025（ 广出F 相末丘即匚89- 2969：r 血橋as 如畑・应11出阀比吩叱傀 34”航14£ 出矶密J£ （KE/M'Sjt 11- 21690 出风机器弼点x ）l 12-11321C1空P 况忡算 室內工S_______[7盘内干瞬度CC ）丽•00專盘内溟瞬蛊©■°° c副慳b 溫厦©曲•现1：广左肉相旳迅JE0O EG 0652：新风的冷负荷：偏大估算：冷量=风量*20 &空气曲计舁 室内工况一凤塑『3/K400[7室內干球遍 存室内湿球温度 「室内爲点温區2』小门 厂室內相对显度怕巧”旺52： 「室內含溟虽〔《/細飢F 芦 「呈內址惟旳伽J 43 ■ 0375室內瓷度％/" 3D |1-17331 «窒内扒器齬点化血4 334:显圾比①.39278潜冷塑伽） -4- 2770(瞧®）理童W 捨差（Kj/Ks ）：|2K9S07!16S74I 即於工况计負全諒律 a 1-17,603；!£热比⑻ .39273 WWDJ3ES ：(Ke> |-14+ ：扌用：I 1汇ir ：耳自显冷里（Kw ） |-氏卵药； 耆冷壁Q |我692：愴差(Kj/Eg) |-57+ 3OH退出1室内机器譎点©同恫越回风的冷负荷：偏大估算：冷量=风量*5 （冷量单位是千瓦，风量单位是千方）cj.空r工;兄计專-室内工况Rgl'3/.lt 400P空向干球温度OC）*'江C挣cc/i7-厂盍内输黑度©沁9061：r室内励湿度鮒弭0652：f~ 室内（s/Ke）!■ T5T85 厂宣內讴江：花空内窑JE世训⑶已迺］盒内机品8点g［i工而疋赖風工况稲凤百分比＜%）0*劭风干球過虔Q腐"g 金彌礙球爲度fvj2B-3»广Ifr風?S点追滾"-'.26 2034；厂11佩相对丘度Wg08T4l 「敦風舍湿星念‘聪：21.960TI邊凤I况大FS力氏M）LOr 32E暹貯F球品jg rc）l2a-QQ ifiFl湿球品度Qol17-00 渺燼趣度m巴愛逬風相对湿g脚阪扇进風含湿1 （em）快巧甜5 谴風忧惦蚀閱匝而祁试凤密虞验册3肛询31 遥凤机辭.点rcJ L4：0734;出凤I况出風凤里（fl'3/w图° 一|7出凤干婕蹙心丽■ °。

空气焓差法计算公式以空气焓差法计算公式为标题，介绍空气焓差法的原理和应用。

一、引言空气焓差法是一种常用的热力学计算方法，通过计算空气在进出口温度差条件下的焓差，来确定空气的能量变化。

本文将详细介绍空气焓差法的原理和应用。

二、空气焓差法原理空气焓差法是基于热力学第一定律的能量守恒原理。

根据热力学的理论，空气在经历温度变化时，其焓值也会发生变化。

焓是物质的热力学性质之一，代表了单位质量物质所具有的能量。

空气在不同温度下的焓值可以通过热力学表或计算软件获得。

空气焓差法的计算公式如下：ΔH =Cp * ΔT其中，ΔH表示空气焓差，Cp表示空气的定压比热容，ΔT表示空气的进出口温度差。

四、空气焓差法的应用1. 空调系统能量计算：空气焓差法可以应用于空调系统的能量计算。

通过测量空气进出口温度差和空气流量，结合空气焓差法计算公式，可以准确计算出空调系统的能量变化。

2. 空气加热系统设计：在空气加热系统的设计中，空气焓差法可以用来确定空气加热器的热负荷。

通过测量进出口空气的温度差和流量，结合空气焓差法计算公式，可以确定所需的加热功率。

3. 燃烧过程分析：在燃烧过程的分析中，空气焓差法可以用来计算燃气的理论燃烧温度。

通过测量燃气和空气的进口温度和流量，结合空气焓差法计算公式，可以得到燃气的理论燃烧温度，为燃烧过程的优化提供参考依据。

五、空气焓差法的优缺点空气焓差法作为一种常用的热力学计算方法，具有以下优点：1. 简单易用：空气焓差法的计算公式简单明了，使用方便。

2. 精度较高：在合理范围内，空气焓差法可以提供较高的计算精度。

3. 应用广泛：空气焓差法在空调、加热系统设计以及燃烧过程分析等领域均有广泛应用。

然而，空气焓差法也存在一些缺点：1. 假设限制：空气焓差法假设空气为理想气体，并忽略了一些实际情况，如湿度、压力等因素的影响。

2. 系统复杂性：在实际应用中，空气焓差法的计算需要考虑多个参数和变量，涉及到系统的复杂性。

A2房间空调器性能测试（焓值法空调试验装置） A2.1检测方法说明1）根据GB/T7725－1996房间空调器性能测试要求，选择焓值法空调试验装置。

2）测试原理：焓值法空调试验台是通过测试间环境工况调节系统使放置被测空调器的测试间的温度和湿度达到相关标准规定的稳定值，然后对空调器的送风参数、回风参数以及循环风量进行测量，用测出的风量与送风、回风焓差的乘积确定空调器的制冷能力。

3）按照焓差法的测试原理，将空调器送风口与空调测量装置相接，空调器的安装要象正常安装情况一样，使空调器正常运行。

4）测试对象：标准空调样机型号为KC －50。

5）检测设备：焓值法空调试验台。

6）数学模型()()n na a W Vh h q +-=1'21φ式中：φ―空调器室内侧总制冷量，W ；q―空调器室内测点的风量，m 3/s ；1a h ―空调器室内回风空气焓值，J/kg ； 2a h ―空调器室内送风空气焓值，J/kg ； nV'―喷嘴处空气比容，m 3/kg ；n W ―喷嘴处的绝对湿度，kg/kg 。

考虑到条件波动对制冷量的影响较大，所以将模型转化为：()()e n n a a W Vh h q φφ++-=1'21 式中：e φ—环境波动的影响量，W 。

7）灵敏系数：()()32'21'11096.51⨯-=+--=∂∂=n na a nW Vh h q V c φ()()3'212107.241⨯=+-=∂∂=n n a a W V h h qc φ()()32'21310833.41⨯-=+--=∂∂=n na a n W Vh h q W c φ()24.01'14=+=∂∂=n na W Vq h c φ()24.01'25-=+-=∂∂=n n a W Vq h c φ16=∂∂=ec φφA2.3标准不确定度1）喷嘴处空气比容引起的不确定度分量1u 喷嘴处空气比容nV'，由热力学公式，mRT pV =可以推出：()nn np t V15.273055.287'+=其中n t ：表示喷嘴前的风温，℃；n p ：表示喷嘴前的压力，Pa 。

方法•引言•空气焓差法基本原理•空气焓差法实验方法目录•空气焓差法在工程领域应用•空气焓差法优缺点分析•未来发展趋势与前景展望引言01目的和背景研究空气焓差法的目的是为了提供一种准确测量空气热量传递的方法，以满足能源、建筑、环境等领域对空气热性能评估的需求。

空气焓差法作为一种重要的热工测量方法，在节能建筑设计、空调制冷技术、室内环境控制等方面具有广泛的应用背景。

空气焓差法是通过测量空气在状态变化过程中的焓差来评估其热量传递性能的一种方法。

焓是空气所携带的内能与流动功之和，焓差则反映了空气在状态变化过程中的热量传递量。

空气焓差法的重要性体现在以下几个方面为准确评估空气的热性能提供了有效手段，有助于优化节能建筑设计和空调制冷系统的运行。

可用于室内环境控制的热舒适性研究，提高人们的生活质量。

在能源领域，空气焓差法可用于评估能源利用效率和节能潜力，为节能减排提供科学依据。

010*******空气焓差法定义及重要性空气焓差法基本原理02焓差概念及物理意义焓差定义焓差是指空气在状态变化过程中，单位质量空气所吸收或放出的热量与其相对应的温度变化之比。

物理意义焓差反映了空气在状态变化过程中的能量转换效率，是评价空气处理过程热效率的重要指标。

空气焓差法计算原理计算方法通过测量空气处理前后状态点的焓值，求得空气处理过程的焓差。

计算公式焓差= 处理后空气焓值-处理前空气焓值。

03空气流速空气流速对焓差的影响相对较小，但在某些特定条件下，如高速流动的空气，流速对焓差的影响不可忽视。

01空气温度空气温度是影响焓差的重要因素，温度越高，焓值越大，焓差也越大。

02空气湿度空气湿度对焓差也有较大影响，湿度越大，空气中水蒸气含量越高，焓值也越大。

影响因素分析空气焓差法实验方法03•实验装置：主要包括空气处理室、空气采样系统、温度和湿度测量仪表、数据记录与处理系统等。

操作流程1. 设定实验条件，如空气流量、温度、湿度等。

2. 开启空气处理室，使空气达到设定的状态。

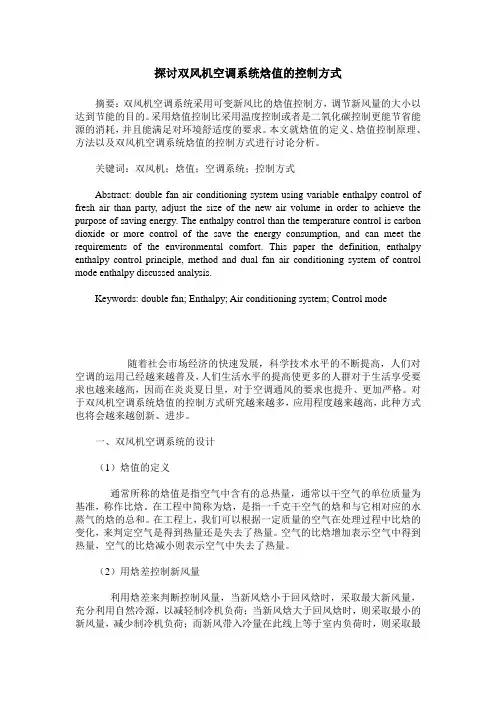

探讨双风机空调系统焓值的控制方式摘要：双风机空调系统采用可变新风比的焓值控制方，调节新风量的大小以达到节能的目的。

采用焓值控制比采用温度控制或者是二氧化碳控制更能节省能源的消耗，并且能满足对环境舒适度的要求。

本文就焓值的定义、焓值控制原理、方法以及双风机空调系统焓值的控制方式进行讨论分析。

关键词：双风机；焓值；空调系统；控制方式Abstract: double fan air conditioning system using variable enthalpy control of fresh air than party, adjust the size of the new air volume in order to achieve the purpose of saving energy. The enthalpy control than the temperature control is carbon dioxide or more control of the save the energy consumption, and can meet the requirements of the environmental comfort. This paper the definition, enthalpy enthalpy control principle, method and dual fan air conditioning system of control mode enthalpy discussed analysis.Keywords: double fan; Enthalpy; Air conditioning system; Control mode随着社会市场经济的快速发展，科学技术水平的不断提高，人们对空调的运用已经越来越普及，人们生活水平的提高使更多的人群对于生活享受要求也越来越高，因而在炎炎夏日里，对于空调通风的要求也提升、更加严格。

焓差法测试汽车空调系统制冷量*摘要:通过介绍焓差法进行空调系统制冷量测试的工作原理、技术要求、试验工况等内容，使读者能够对焓差法测试制冷量有大致的了解；另外通过一个实例进行计算分析，旨在对专业技术人员作抛砖引玉之用。

[关键词]制冷量；焓差法制冷量是空调系统最重要的参数之一，指单位时间内蒸发器从空气中吸收的能量。

对于空调系统制冷量的测试方法有空气焓差法，风管热平衡法、房间热平衡法和房间型量热计等多种形式。

其中风管热平衡法和房间热平衡法只能进行静态实验，而采用房间型量热计时，空调器凝结水的温度（即焓值）不能实现测试（凝结水在空调器内部发生），所以一般在设备验收时都不采用以上三种方法。

空气焓差法不仅能进行静态实验来测试汽车空调的制冷能力和制热能力，同时能进行非稳态（动态）性能的实验（包括风机性能测试），并且由于汽车空调器实际工作情况的需要测定间歇启／停状态下空调器的制冷量和输入功率，因此必须采用空气焓差法进行测试。

而且应用了空气焓差法试验装置后，可以对空气干、湿球温度、风量以及汽车空调器的输入功率等参数进行连续、频繁的采样测量，因而可以确定空调器制冷量或供热量以及输入功率等随时间变化曲线，满足动态工况的测试要求。

空气焓差法可作为汽车空调和房间空调的检测装置和设计开发的重要手段。

空气焓差法实验需要两个相邻的房间，一个作为室内侧小室，一个作为室外侧小室，两个试验小室的空气状态在试验机组和空气再调节机组的共同作用下，应该能保持在试验条件规定的范围内，通过空气取样装置分别测量汽车空调蒸发器送、回风口空气的干球及湿球温度以计算相对湿度，即可得到取样截面处的空气状态，求出送、回风空气间的焓值和焓差。

同时测量蒸发器进出风空气的压力和绝对湿度，即可得到测点处湿空气的比容，另一方面，测量了经过蒸发器的风量。

最后由蒸发器进出风口空气的焓差、通过蒸发器的风量、蒸发器进风口的比容和蒸发器进风口的绝对湿度，通过国家标准GB/T 7725-1996给出的制冷量计算公式即可得到汽车空调器的制冷量。

新风系统常用的设计方案及风量计算方法一、新风方案的选择1．1 空调系统的新风量，应符合下列规定：（1）不小于人员所需新风量，以及补偿排风和保持室内正压所需风量两项中的较大值；（2）人员所需新风量应满足下表的要求，并根据人员的活动和工作性质以及在室内的停留时间等因素确定。

（3）工业建筑应保证每人不小于30m3/h的新风量。

1．2 当空调系统不设新风系统时，室外风仍可通过门、窗的缝隙渗透到室内，因此负荷计算时，必须计算通过围护结构、门、窗缝隙渗入室内的新风负荷，渗入的空气量可按不小于以下换气次数估算：适用于一面或二面有门、窗暴露的房间，当房间有三面或四面门、窗暴露面时，应乘以系数1.15。

1．3 与多联式中央空调相配套，常用的新风方案有三种：①新风处理机；②全热交换器；③风机箱直接送风（新风不处理）。

（1）板翅式全热交换器板翅式全热交换器的热交换单元是采用不燃性矿物纤维作为基材，经专门加工制成吸湿、透湿性能良好的纸状波形折摺态，能够实现湿度（水分子）的交换，这样，温度和湿度不同的两股气流相间通过各自流道时，一方面通过传导进行显热的交换，另一方面，也在水蒸气分压力差的作用下，透过薄的纸状层进行质－湿的交换。

（2）三种方案的对比如下：另外，显热交换器有时也会采用，与全热交换器相比，其优点为：热交换元件是以交叉叠放的铝箔波纹板作为基材制成的，寿命长；其缺点为：只能回收显热，不能回收潜热，焓效率较低。

（3）通过以上对比，可以看出，“风机箱直接送风”这种新风方案，处理不当会造成室内舒适度下降，实际工程中应用较少；对于新风处理机和全热交换器这两种方案，应首选新风处理机，因为该方案将室外新风处理到室内设计状态，处理效果最好，最规范。

1．4 除以上三种外，其它新风方案有：（1）选用风冷热泵水机和水盘管的新风机组；（2）高层的塔楼选用多联机系统，而裙房选用传统的水机系统时，可以考虑用水机系统带上塔楼的新风系统；（3）选用其他品牌的直接蒸发的新风机组。

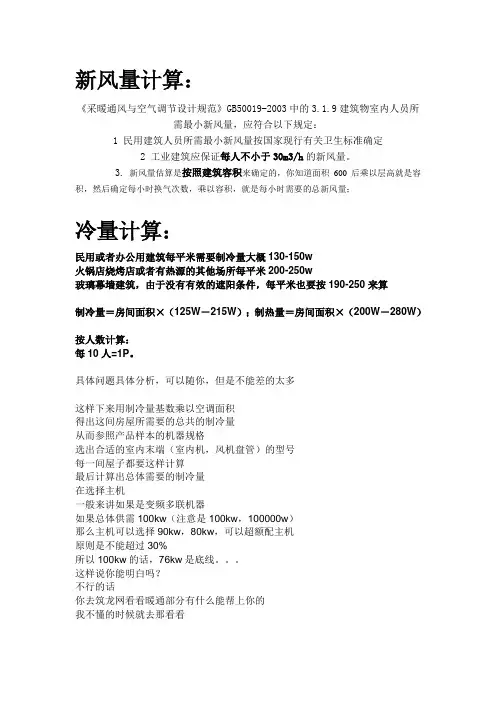

新风量计算：《采暖通风与空气调节设计规范》GB50019-2003中的3.1.9建筑物室内人员所需最小新风量，应符合以下规定：1 民用建筑人员所需最小新风量按国家现行有关卫生标准确定2 工业建筑应保证每人不小于30m3/h的新风量。

3.新风量估算是按照建筑容积来确定的，你知道面积600后乘以层高就是容积，然后确定每小时换气次数，乘以容积，就是每小时需要的总新风量；冷量计算：民用或者办公用建筑每平米需要制冷量大概130-150w火锅店烧烤店或者有热源的其他场所每平米200-250w玻璃幕墙建筑，由于没有有效的遮阳条件，每平米也要按190-250来算制冷量＝房间面积×（125W－215W）；制热量＝房间面积×（200W－280W）按人数计算：每10人=1P。

具体问题具体分析，可以随你，但是不能差的太多这样下来用制冷量基数乘以空调面积得出这间房屋所需要的总共的制冷量从而参照产品样本的机器规格选出合适的室内末端（室内机，风机盘管）的型号每一间屋子都要这样计算最后计算出总体需要的制冷量在选择主机一般来讲如果是变频多联机器如果总体供需100kw（注意是100kw，100000w）那么主机可以选择90kw，80kw，可以超额配主机原则是不能超过30%所以100kw的话，76kw是底线。

这样说你能明白吗？不行的话你去筑龙网看看暖通部分有什么能帮上你的我不懂的时候就去那看看压降计算：我是做新风换气机和机组的，可以根据弯头的多少按4--6帕/m的压降来估算1P=0.735kW，即1P空调每小时耗电0.735千瓦，一般说的一“匹”指的是制冷量为2300-2500w。

大约的输入功率在800W左右我们以近期市场上热销的格力“睡梦宝”KFR-26GW/K(26538)D-N2为例，KFR代表冷暖空调，26则是代表功率，而GW是代表是壁挂，而再后面的参数则是各品牌不同的型号了。

下面列出常见具体参数含义23 代表小1匹，面积10-14平米26 代表正1匹，面积14-18平米32 代表小1.5匹，面积18-22平米35 代表正1.5匹，面积22-25平米50 代表足2匹，面积28-30平米72 代表足3匹，面积35～42平米KF 代表单冷KFR 代表冷暖GW 代表挂机LW 代表柜机第三，如何根据房间面积（平方米）和人数来选择空调用房间面积（平方米）计算用多大的空调：1P：11-17㎡ 1.25P:18-23㎡ 1.5P:18-25㎡2P:30-33㎡3P:40-45㎡5P:60㎡左右10P:100㎡左右选电线计算：一般经验来说：对于低压电机：1kw=2.13A个电流现在的电线或电缆（铜）为：1平方毫米=4A电流一般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。

焓差法计算空调制冷制热除湿量解释说明1. 引言1.1 概述空调作为现代生活中不可或缺的家电设备，其在调节室内温度、湿度和空气质量方面发挥着重要作用。

空调的制冷、制热和除湿能力是评估其性能优劣的关键指标。

然而，在实际工程应用中，准确计算空调的制冷、制热和除湿量并不简单，需要依赖一定的计算方法和理论基础。

1.2 文章结构本文主要围绕焓差法计算空调的制冷、制热和除湿量展开讨论。

首先会介绍该方法在计算制冷量时的理论基础和具体计算方法，并探讨其应用与限制。

接下来，将深入分析焓差法在计算制热量时的原理，并详细说明相应的计算过程，同时给出实际应用案例以帮助读者更好地理解这一方法。

最后，我们将重点关注焓差法在计算除湿量方面的应用，并阐述除湿原理、评估除湿效果的指标以及提高除湿效率的方法。

1.3 目的本文旨在通过对焓差法计算空调制冷、制热和除湿量的介绍和分析，帮助读者深入理解该方法的原理和应用。

通过对焓差法计算模型的全面探讨，读者可以更好地评估空调性能，并为实践应用提供相关建议。

最终，我们期望能够提高相关从业人员对于空调性能计算方法的认识，促进空调行业的科学发展。

2. 焓差法计算空调制冷量2.1 理论基础焓差法是一种常用的计算空调制冷量的方法。

其基本原理是根据空气经过蒸发器前后的热量变化来计算制冷量。

蒸发器是空调中实现制冷效果的主要部件，当空气通过蒸发器时，其中的潜热被吸收，使得周围环境温度降低，从而达到制冷效果。

2.2 计算方法焓差法计算空调制冷量的基本公式为：Q = m * (h1 - h2)其中，Q表示制冷量，m表示空气的质量流率，单位为kg/s；h1和h2分别表示进入蒸发器前和后的空气焓值，单位为J/kg。

要进行焓差法计算，在实际应用中需要测量或获得以下参数：- 空气流经过蒸发器前后温度差Δt（摄氏度）；- 空气进入和离开蒸发器前后相对湿度RH（%）；- 空气进入和离开蒸发器前后绝对湿度ω（kg/kg干空气）。

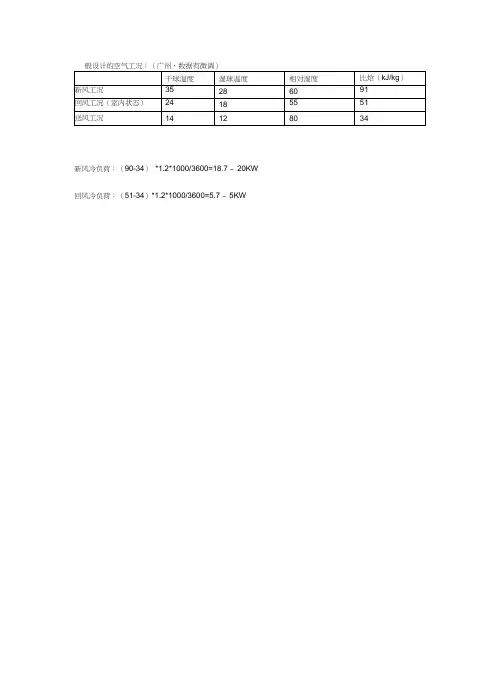

一般设计的空气工况：（广州，数据有微调）
新风冷负荷：（90-34）*1.2*1000/3600=18.7≈20KW 回风冷负荷：（51-34）*1.2*1000/3600=5.7≈5KW
新风的冷负荷：偏大估算：冷量=风量*20（冷量单位是千瓦，风量单位是千方）
回风的冷负荷：偏大估算：冷量=风量*5（冷量单位是千瓦，风量单位是千方）
前表冷器主要是负责处理新风的。

所以：偏大估算：冷量=风量*20
后表冷器主要是负责处理新风+回风的。

所以：偏大估算：冷量=风量*5
但是因为转轮除湿机的很大一部分（约60%）的再生热量在除湿过程转换为被处理空气的冷负荷，所以要加上这一部分冷负荷。

室外侧房间
室内侧房间
12 3 4
5 6 7 8
9
10
11
12
13
14
主要设备布置图
1－室内侧蒸发器2－室内侧电加热器3－室内侧加湿管4－室内侧循环风机5－室外侧循环风机6－室外侧加湿管7－室外侧电加热器8－室外侧蒸发器9－室外侧前加热器10－被测机室外机11－被测机室内机12－混合箱
13－风量测量箱14－调零风机
4
5电气控制分部--------------------实验室供电和控制。

6测试电脑与测试软件-----------用于测试。

三测试工况的控制原理与工况调节技巧
工况控制主要通过冷冻机组的制冷和除湿，加湿器的加湿，发热器的加热来实现。

加热和加湿器的输出是由调节器来调节。

调节器可根据当前测量值与设备设定值之差，按一定的PID控制程序给出输出功率的百分比。

对于加湿器和发热器,控制的回路是：传感器→信号变换器→调节器→功率调节器→设备。

传感器一般是温度或湿度传感器。

信号变换器一般采用混合记录仪，调节器，功率调节器如图所示
工况的调节要根据测试样机的能力大小开启适当的冷机，要求加热、加湿的输出不可过高或过低，在25﹪～80﹪之间工况稳定得较好。

如36机做制冷时。

室内开一个小冷机（2匹），室处开一个大冷机（5匹）。

不同的实验室设计时同一匹数的冷机能力都有所不同，因如各实验室做同一机型时，冷机开启情况都不一样。

四设备运行故障及处理
设备运行过程中，不可避免地会发生各种故障，以下是焓差能力实验室通用保护与故障的处理方法。

如果实验员安以下方法都无法排除故障要及时通知设备管理员维修。

4 总 风 量、新 风 量 及 新 风 负 荷 的 计 算4.1 空调房间总风量的确定G=Q/(i N -i o ) (4.1) G=W/(d N -d O ) (4.2) 式中，Q —室内总显冷负荷；W —室内总湿负荷；i o —送风状态点焓值，i N —室内状态点焓值； d O —送风状态点含湿量，d N —室内状态点含湿量；采用新风不担负室内负荷的方案，即送入新风处理到室内等焓线与Φw 的交点L ，新风处理的机器露点相对湿度即可定出新风处理后的机器露点L 。
