互换性与测量技术 韩进宏 课后习题答案

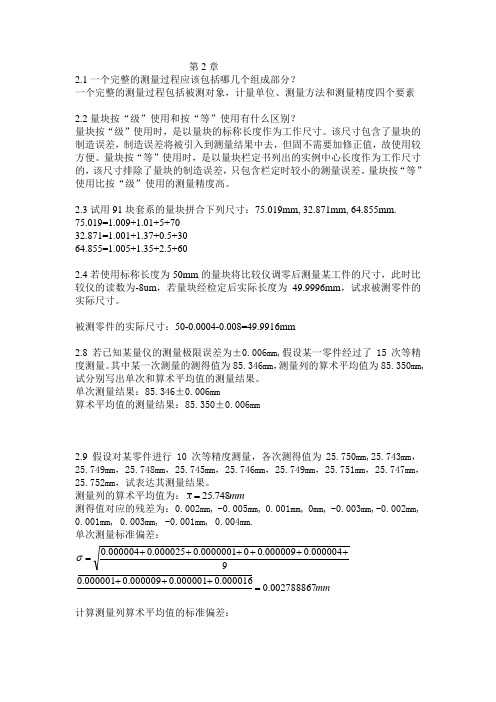

第2章2.1一个完整的测量过程应该包括哪几个组成部分？一个完整的测量过程包括被测对象，计量单位、测量方法和测量精度四个要素2.2量块按“级”使用和按“等”使用有什么区别？量块按“级”使用时，是以量块的标称长度作为工作尺寸。

该尺寸包含了量块的制造误差，制造误差将被引入到测量结果中去，但固不需要加修正值，故使用较方便。

量块按“等”使用时，是以量块栏定书列出的实例中心长度作为工作尺寸的，该尺寸排除了量块的制造误差，只包含栏定时较小的测量误差。

量块按“等”使用比按“级”使用的测量精度高。

2.3试用91块套系的量块拼合下列尺寸：75.019mm, 32.871mm, 64.855mm. 75.019=1.009+1.01+5+7032.871=1.001+1.37+0.5+3064.855=1.005+1.35+2.5+602.4若使用标称长度为50mm 的量块将比较仪调零后测量某工件的尺寸，此时比较仪的读数为-8um ，若量块经检定后实际长度为49.9996mm ，试求被测零件的实际尺寸。

被测零件的实际尺寸：50-0.0004-0.008=49.9916mm2.8若已知某量仪的测量极限误差为±0.006mm,假设某一零件经过了15次等精度测量。

其中某一次测量的测得值为85.346mm ，测量列的算术平均值为85.350mm,试分别写出单次和算术平均值的测量结果。

单次测量结果：85.346±0.006mm算术平均值的测量结果：85.350±0.006mm2.9假设对某零件进行10次等精度测量，各次测得值为25.750mm,25.743mm ，25.749mm ，25.748mm ，25.745mm ，25.746mm ，25.749mm ，25.751mm ，25.747mm ，25.752mm ，试表达其测量结果。

测量列的算术平均值为：mm x 748.25=测得值对应的残差为：0.002mm, -0.005mm, 0.001mm, 0mm, -0.003mm,-0.002mm, 0.001mm, 0.003mm, -0.001mm, 0.004mm.单次测量标准偏差：mm002788867.0000016.0000001.0000009.0000001.09000004.0000009.000000001.0000025.0000004.0=+++++++++=σ计算测量列算术平均值的标准偏差：mm x 0009296223.09002788867.0==σ 测量结果为： mm x x x e )002788867.0748.25(0009296223.030748.253±=⨯±-=±∆-=σ。

互换性与测量技术韩进宏课后习题答案互换性与技术测量-韩进宏-课后题答案思考题与习题11-1零件具有什么性能才称它们具有互换性?互换性有什么作用?互换性的分类如何?1-2为什么要制定《优先数和优先数系》的国家标准?优先数系是一种什么数列?它有何特点?有哪些优先数的基本系列?什么是优先数的派生系列?1-3试写出下列基本系列和派生系列中自1以后的5个优先数的常用值:R10,R10/2，820/3, R5/3o1-4自6级开始各等级尺寸公差的计算公式为10i, 16i, 25i, 40i, 64i,1001, 1601,…。

自3级开始螺纹公差的等级系数为0.50, 0.63, 0.80, 1.00, 1.25, 1.602. 00。

试判断它们个属于何种优先数的系列(i为公差单位)。

答:前者属于R5系列，后者属于R10答案1-5零件具有什么性能才称它们具有互换性?互换性有什么作用?互换性的分类如何?答:1、在装配时从制成的统一规格零部件中任意取一件，不需任何挑选和修配，就能与其他零部件安装在一起而组成一台机器，并且能达到规定的使用要求。

2、互换性的作用主要体现在以下三个方面:C1)在设计方面能最大限度地使用标准件，便可以简化绘图和计算等工作，使设计周期变短，利于产品更新换代和CAD技术的应用。

(2)在制造方面有利于组织专业化生产，使用专用设备和C AVI技术。

(3)在使用和维修方面可以及时更换那些已经磨损或损坏的零部件，对于某些易损件可以提供备用件，则可以提高机器的使用价值。

3、按不同场合对于零部件互换的形式和程度的不同要求，把互换性可以分为完全互换性和不完全互换性两类。

1-6为什么要制定《优先数和优先数系》的国家标准?优先数系是一种什么数列?它有何特点?有哪些优先数的基本系列?什么是优先数的派生系列?答:优先数系有广泛的适用性，成为国际上通用的标准化数系。

优先数系是一种科学的数值制度。

适用于各种量值分级。

互换性与测量技术课后答案这是老师给的课后答案，本来分十份word ，我整合到一起了，哈哈希望你们学习愉快，我也能挣点财富。

1、按优先数的基本系列确定优先数：（1） 第一个数为10，按R5系列确定后五项优先数。

解：后五项优先数是16，25，40，63，100。

（2） 第一个数为100，按R10/3系列确定后三项优先数。

解：后三项优先数是200，400，800。

2、试写出R10优先数系从1～100的全部优先数（常用值）。

解：R10优先数系从1～100的全部优先数是1，1.25，1.6，2，2.5，3.15，4，5，6.3，8，10，12.5，16，20，25，31.5，40，50，63，80，100。

3、普通螺纹公差自3级精度开始其公差等级系数为：0.50，0.63，0.80，1.00，1.25，1.60，2.00。

试判断它们属于优先数系中的哪一种?其公比是多少？ 解：它们属于R10 （0.50，2.00），公比是1.25。

1、用杠杆千分尺测量某轴直径共15次，各次测量值为（mm ）10.492,10.435,10.432，10.429，10.427，10.428，10.430，10.434，10.428，10.431，10.430，10.429，10.432，10.429，10.429。

若测量中没有系统误差，试求：(1)算术平均值x 。

(2)单次测量的标准偏差σ。

(3)试用3σ法则判断该测量列中有无粗大误差?(4)单次测量的极限误差lim ∆，如用此杠杆千分尺对该轴直径仅测量1次，得测量值为10.431，则其测量结果和测量精度应怎样表示? (5)算术平均值的标准偏差x σ。

(6)算术平均值的极限误差是多少?以这15次测量的算术平均值作为测量结果时，怎样表示测量结果和测量精度? 解：(1)算术平均值x434.1011==∑=ni i x n X(2)单次测量的标准偏差σ()m n x xni iμσ08.161/12≈--=∑=(3)用3σ法则判断 ±3σ≈±48μm该测量列中有粗大误差,即10.492超出精度要求。

课后题第一章习题第一章圆柱公差与配合（9学时）基本要求：公差配合基本术语及定义，公差带图示法。

圆柱体结合的特点。

公差与配合国家标准的体系和结构，标准公差，基本偏差，公差带与配合。

公差与配合的选用：基孔制与基轴制的选择，公差等级的选择，配合的选择，不同基准制的应用。

公差与配合在图纸上的标注。

1.计算出表中的极限尺寸，上.下偏差和公差，并按国家标准的规定标注基本尺寸和上下偏差（单位为mm）。

2.已知下列三对孔，轴相配合。

要求：（1）分别计算三对配合的最大与最小间隙（Xmax ，Xmin）或过盈（Ymax，Ymin）及配合公差。

（2）分别绘出公差带图，并说明它们的配合类别。

① 孔：Φ20033.00+ 轴：Φ20065.0098.0-- ② 孔：Φ35007.0018.0+- 轴：Φ350016.0- ③ 孔：Φ55030.00+ 轴：Φ55060.0041.0++3. 下列配合中，查表1——7，表1——10，表1——11确定孔与轴的最大与最小间隙或过盈以及配合公差，画出公差带图，并指出它们属于哪种基准制和哪类配合？（1）Φ50H8/f7 （2）Φ80G10/h10 （3）Φ30K7/h6 （4）Φ140H8/r8 （5）Φ180H7/u6 （6）Φ18M6/h54．将下列基孔（轴）制配合，改换成配合性质相同的基轴（孔）制配合，并查表1——8，表1——10，表1——11，确定改换后的极限偏差。

（1）Φ60H9/d9 （2）Φ30H8/f7 （3）Φ50K7/h6 （4）Φ30S7/h6 （5）Φ50H7/u65.有下列三组孔与轴相配合，根据给定的数值，试分别确定它们的公差等级，并选用适当的配合。

（1）配合的基本尺寸=25mm ，X max =+0.086mm ，X min =+0.020mm （2）配合的基本尺寸=40mm ，Y max =-0.076mm ，Y min =-0.035mm （3）配合的基本尺寸=60mm ，Y max =-0.032mm ，Y min =+0.046mm6.根据结构的要求，图1——1所示为黄铜套与玻璃透镜间的工作温度t=-50℃时，应有0.009—0.075mm 的间隙量。

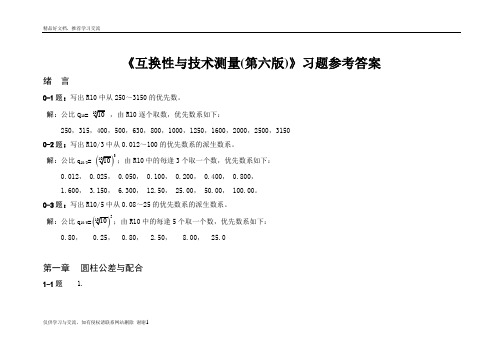

《互换性与技术测量(第六版)》习题参考答案绪言0-1题：写出R10中从250～3150的优先数。

解：公比q10= ，由R10逐个取数，优先数系如下：250，315，400，500，630，800，1000，1250，1600，2000，2500，3150 0-2题：写出R10/3中从0.012～100的优先数系的派生数系。

解：公比q10/3= 3；由R10中的每逢3个取一个数，优先数系如下：0.012， 0.025， 0.050， 0.100， 0.200， 0.400， 0.800，1.600， 3.150， 6.300， 12.50， 25.00， 50.00， 100.00。

0-3题：写出R10/5中从0.08～25的优先数系的派生数系。

解：公比q10/5=5；由R10中的每逢5个取一个数，优先数系如下：0.80， 0.25， 0.80， 2.50， 8.00， 25.0第一章圆柱公差与配合1-1题 1.121-2题（1）为间隙配合，孔与轴配合的公差带代号为：φ2088d H（3）为过盈配合，孔与轴配合的公差带代号为：φ5567r H1-3题（1）为基孔制的间隙配合φ+0 - H8 最大间隙：Xmax=+0.131㎜ 最小间隙：Xmin=+0.065㎜ 配合公差为：f T =0.066㎜r 6 φ+ 0 - H7 +0.060+0.041 最大过盈：Ymax=-0.060㎜ 最小过盈：Ymin=-0.011㎜ 配合公差为：f T =0.049㎜ +- H8 孔、轴公差：h T =0.039㎜,s T =0.025㎜； 配合的极限：Xmax=+0.089㎜，Xmin=+0.025㎜4（2）为基轴制的过渡配合（5）为基孔制的过盈配合1-4题φ+ 0 - 孔、轴公差：h T =0.021㎜, s T =0.013㎜； 配合的极限：Xmax=+0.019㎜，Ymax=-0.015㎜ 配合的公差：f T =0.034㎜φ+-H7 u 6 +0.235+0.210 孔、轴公差：h T =0.040㎜,s T =0.025㎜； 配合的极限：Ymax=-0.235㎜，Ymin=-0.17㎜ 配合的公差：f T =0.065㎜；5（1）φ600.1740.10000.01996D h ++- （2）φ50018.0002.0025.0067+++k H （5）φ800.0910.12100.01976U h --- 1-5题（1）Ф2588f H 或Ф2588h F （2） Ф4067u H 或Ф4067h U （3） Ф6078k H 或Ф4078h K （1-6题）孔与轴的线胀大系数之差：△6105.11=⨯=α/℃,降温-70℃导致的间隙减少量：△X = -0.040 mm设计结果：①Ф5078e H （基孔制）；②Ф5078f F (非基准制，X m ax 和 X m in 相同)。

习题1.什么是互换性？互换性的如何分类？2.完全互换和不完全互换有何区别？各用于何种场合？3.公差的概念？4.什么是标准和标准化？5.优先数系是一种什么数列?有哪些优先数的基本系列?答案1,互换性是指在同一规格的一批零件或部件中，任取其一，不需任何挑选或附加修配(如钳工修理)就能装在机器上，达到规定的功能要求。

这样的一批零件或部件就称为具有互换性的零、部件。

分类：按不同场合对于零部件互换的形式和程度的不同要求，把互换性可以分为完全互换性和不完全互换性两类。

对标准部件或机构来讲，其互换性又可分为内互换性和外互换性。

2.完全互换是指对于同一规格的零部件，装配前不经任何选择，装配时不需任何调整或修配，就能装配到机器上，并能满足预定的使用要求。

以零部件装配或更换时不需要挑选或修配为条件。

孔和轴加上后只要符合设计的规定要求，则它们就具有完全互换性。

不完全互换是指对于同种零件、部件加工好以后，在装配前需要经过挑选、调整或修配等才能满足使用要求。

在零部件装配时允许有附加条件的选择或调整。

对于不完全互换性可以采用分组装配法、调整法等来实现。

应用：零部件厂际协作应采用完全互换，部件或构件在同一厂制造和装配时，可采用不完全互换。

完全互换性应用于中等精度、批量生产；不完全互换性应用于高精度或超高精度、小批量或单件生产。

内互换指部件内部组成件间的互换；外互换指部件与相配合零件之间的互换。

3.公差即允许实际参数值的最大变动量。

4. 标准是指对重复性事物和概念所做的统一规定，它以科学技术和实践经验的综合成果为基础，经有关方面协商一致，由主管机构批准，以特定形式发布，作为共同遵守的准则和依据。

标准在一定范围内具有约束力。

标准化工作包括制定标准，发布标准、组织实施标准和对标准的实施进行监督的全部活动过程。

这个过程是从探索标准化对象开始，经调查、实验和分析，进而起草、制定和贯彻标准，而后修订标准。

因此，标准化是个不断循环而又不断提高其水平的过程。

第1章绪论一、填空题1．几何参数互换性功能互换性2．完全互换不完全互换不完全互换3．误差检测4．基础标准产品标准方法标准安全和环境保护标准5．R5 R10 R20 R40 先疏后密R80 参数分级很细或基本系列中的优先数不能适应实际情况二、选择题1．ABCD 2．A B 3．B三、判断题1．×2．×3．√4．√四、问答题1．什么是互换性？互换性在机械设计与制造中的意义如何？答：互换性是指在同一规格的一批零件或部件中，任取其一，不需任何挑选、调整或修配（如钳工修理）就能装在机器上，达到规定的性能要求。

互换性给产品的设计、制造、使用和维修都带来了很大的方便。

（1）设计方面从设计方面看，由于采用按互换性原则设计和生产的标准零件和部件，可以简少绘图、计算等设计工作量，缩短设计周期，提高设计的可靠性，有利于产品的多样化和计算机辅助设计。

（2）制造方面从制造方面看，互换性有利于组织大规模专业化生产，有利于采用先进的工艺和高效的专用设备，有利于实现加工和装配过程的机械化、自动化。

互换性与测量技术（3）使用和维修方面从使用和维修方面看，具有互换性的零部件在磨损或损坏后可以及时更换，因而减少了机器的维修时间和费用，可保证机器工作的连续性和持久性，提高了机器的使用价值。

因此，互换性对保证产品质量、提高生产率、降低产品成本、降低劳动强度等方面均具有重要意义，它已成为现代机械制造业中一个普遍遵循的原则。

2．完全互换和不完全互换有何区别？答：完全互换是指在零部件装配或更换时，不需要选择、调整或修配，就可以达到预定的装配精度要求。

例如，常见的螺栓、螺母等标准件的互换性就属于完全互换。

不完全互换是指在装配前需要将零部件预先分组或在装配时需要进行少量修配调整才能达到装配精度的要求。

例如，拖拉机、汽车的活塞销和活塞销孔装配时的分组法装配、减速机轴承盖装配时的垫片厚度调整法装配等都属于不完全互换。

3．按级别分，标准可分为哪几类？答：按级别分，我国的标准可分为国家标准、行业标准、地方标准和企业标准四级。

第5章一、选择题1.表面粗糙度符号或代号不应标注在（ A ）。

A. 虚线上B. 可见轮廓线上C. 尺寸界限上D. 引出线或它们的延长线上2.表面粗糙度评定参数中（ A ）更能充分反映被测表面的实际情况。

A. Ra B.RzC.Rmr(c) D.RSm3.表面粗糙度值越小，则零件的（ B ）。

A.加工容易B.耐磨性好C.抗疲劳强度差D.传动灵敏差性二、判断题1.同一公差等级时，孔的表面粗糙度值应比轴的小。

（×）2.受交变载荷的零件，其表面粗糙度值应大。

（×）3.轮廓最小二乘中线是惟一的，但很难获得，可用轮廓算术平均中线代替。

（√）4.参数Ra、Rz均可反映微观集合形状高度方面特性，可互相替换使用。

（×）5.表面粗糙度值越大，则零件的表面越光滑。

（×）三、简答题1.表面粗糙度的含义是什么？它与形状误差和表面波纹度有何区别？答：零件表面具有的微小峰谷的高低程度和间距状况就叫做表面粗糙度，也称为微观不平度。

这三种误差一般以其相邻两波峰或两波谷之间的距离（波距）加以区分：波距大于1 0mm的属于宏观几何形状误差，波距在1～10mm之间的属于表面波纹度，波距在1mm以下的属于微观几何形状误差——表面粗糙度。

2.表面粗糙度对零件的使用性能有哪些影响？答：1）表面粗糙度影响零件的耐磨性。

表面越粗糙，两表面做相对运动时，只在轮廓的峰顶处发生接触，其有效接触面积越小，则压强越大，磨损就越快。

但表面太光滑，又不利于润滑油的存储。

2）表面粗糙度影响配合性质的稳定性。

对间隙配合来说，表面越粗糙，就越易磨损，使工作过程中间隙逐渐增大；对过盈配合来说，则由于装配时微观凸峰被挤平，使实际有效过盈减小，从而降低了联结强度；对于过渡配合，表面粗糙也会使配合变松。

3）表面粗糙度影响零件的疲劳强度。

粗糙零件的表面存在较大的波谷，它们像尖角缺口和裂纹一样，对应力集中很敏感，特别是在零件承受交变载荷作用时，会使零件的疲劳强度降低而损坏。

互换性与技术测量(第六版)课后习题部分答案-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII《互换性与技术测量(第六版)》习题参考答案绪言0-1题：写出R10中从250～3150的优先数。

解：公比q10= ，由R10逐个取数，优先数系如下：250，315，400，500，630，800，1000，1250，1600，2000，2500，3150 0-2题：写出R10/3中从0.012～100的优先数系的派生数系。

解：公比q10/3= (3；由R10中的每逢3个取一个数，优先数系如下：0.012， 0.025， 0.050， 0.100， 0.200， 0.400， 0.800，1.600， 3.150， 6.300， 12.50， 25.00， 50.00， 100.00。

0-3题：写出R10/5中从0.08～25的优先数系的派生数系。

解：公比q10/5=(5；由R10中的每逢5个取一个数，优先数系如下：0.80， 0.25， 0.80， 2.50， 8.00， 25.0第一章圆柱公差与配合1-1题 1.2341-2题（1）为间隙配合，孔与轴配合的公差带代号为：φ2088d H（3）为过盈配合，孔与轴配合的公差带代号为：φ5567r H1-3题 （1）为基孔制的间隙配合φ+ 0 -H8 最大间隙：Xmax=+0.131㎜ 最小间隙：Xmin=+0.065㎜ 配合公差为：f T =0.066㎜r 6φ+-H7 +0.060+0.041 最大过盈：Ymax=-0.060㎜ 最小过盈：Ymin=-0.011㎜ 配合公差为：f T =0.049㎜φ+0 - H8孔、轴公差：h T =0.039㎜,s T =0.025㎜；配合的极限：Xmax=+0.089㎜，Xmin=+0.025㎜配合的公差：fT =0.064㎜5（2）为基轴制的过渡配合（5）为基孔制的过盈配合φ+ 0 - 孔、轴公差：h T =0.021㎜, s T =0.013㎜； 配合的极限：Xmax=+0.019㎜，Ymax=-0.015㎜ 配合的公差：f T =0.034㎜φ+ 0 - H7 u 6+0.235+0.210孔、轴公差：h T =0.040㎜,s T =0.025㎜； 配合的极限：Ymax=-0.235㎜，Ymin=-0.17㎜ 配合的公差：f T =0.065㎜；61-4题（1）φ600.1740.10000.01996D h ++- （2）φ50018.0002.0025.0067+++k H （5）φ800.0910.12100.01976U h --- 1-5题 （1）Ф2588f H 或Ф2588h F （2） Ф4067u H 或Ф4067h U （3） Ф6078k H 或Ф4078h K （1-6题）孔与轴的线胀大系数之差：△6105.11=⨯=α/℃, 降温-70℃导致的间隙减少量：△X = -0.040 mm设计结果：①Ф5078e H （基孔制）；②Ф5078f F (非基准制，X m ax 和 X m in 相同)。

《互换性与测量技术基础》第三版课后习题及答案第一章习题及答案1-1什么叫互换性？它在机械制造中有何重要意义？是否只适用于大批量生产？答：同一规格的零部件，不需要做任何挑选、调整或修配，就能装配到机器中去，并达到使用要求，这种特性就叫互换性。

互换性给产品的设计、制造和使用维修都带来了很大方便。

它不仅适用于大批量生产，也适用于单件小批生产，互换性已经成为现代机械制造企业中一个普遍遵守的原则。

1-2完全互换和不完全互换有何区别？各用于什么场合？答：互换程度不同：完全互换是同一规格的零部件，不需要做任何挑选、调整或修配，就能装配到机器中而满足使用要求；不完全互换是同一规格的零部件，需要经过挑选、调整或修配，再装配到机器中去才能使用要求。

当使用要求和零件制造水平、经济效益没有矛盾，即机器部件装配精度不高，各零件制造公差较大时，可采用完全互换进行零件生产；反之，当机器部件装配精度要求较高或很高，零件制造公差较小时，采用不完全互换。

1-5下面两列数据属于哪种系列？公比为多少？（1）电动机转速：375，750，1500，3000，、、、（2）摇臂钻床的主参数（钻孔直径）：25，40，63，80，100，125等答：（1）此系列为派生系列：R40/12，公比为(12（2）此系列为复合系列，前三个数为R5系列，后三位为R10系列。

补充题：写出1～100之内的派生系列R20/3和R10/2的优先数常用值。

答：R20/3：1.00，1.40，2.00，2.80，4.00，5.60，8.00，11.2，16.0，22.4，31.5，45.0，63.0，90.0R10/2：1.00，1.60，2.50，4.00，6.30，10.0，16.0，25.0，40.0，63.0，100第二章习题及答案2-5（略）2-9试从83块一套的量块中，同时组合下列尺寸：48.98mm，29.875mm，10.56mm。

答：48.98=（1.48+7.5+40）29.875=（1.005+1.37+7.5+20）10.56=（1.06+9.5）提示：组合量块数量最多不超过4块，数量越少越好（因误差越小）。
