最新大学物理实验教材课后思考题答案

实验一霍尔效应及其应用【预习思考题】1．列出计算霍尔系数、载流子浓度n、电导率σ及迁移率μ的计算公式，并注明单位。

霍尔系数，载流子浓度，电导率，迁移率。

2．如已知霍尔样品的工作电流及磁感应强度B的方向，如何判断样品的导电类型？以根据右手螺旋定则，从工作电流旋到磁感应强度B确定的方向为正向，若测得的霍尔电压为正，则样品为P型，反之则为N型。

3．本实验为什么要用3个换向开关？为了在测量时消除一些霍尔效应的副效应的影响，需要在测量时改变工作电流及磁感应强度B的方向，因此就需要2个换向开关；除了测量霍尔电压，还要测量A、C间的电位差，这是两个不同的测量位置，又需要1个换向开关。

总之，一共需要3个换向开关。

【分析讨论题】1．若磁感应强度B和霍尔器件平面不完全正交，按式（5.2-5）测出的霍尔系数比实际值大还是小？要准确测定值应怎样进行？若磁感应强度B和霍尔器件平面不完全正交，则测出的霍尔系数比实际值偏小。

要想准确测定，就需要保证磁感应强度B和霍尔器件平面完全正交，或者设法测量出磁感应强度B 和霍尔器件平面的夹角。

2．若已知霍尔器件的性能参数，采用霍尔效应法测量一个未知磁场时，测量误差有哪些来源？误差来源有：测量工作电流的电流表的测量误差，测量霍尔器件厚度d的长度测量仪器的测量误差，测量霍尔电压的电压表的测量误差，磁场方向与霍尔器件平面的夹角影响等。

实验二声速的测量【预习思考题】1. 如何调节和判断测量系统是否处于共振状态？为什么要在系统处于共振的条件下进行声速测定？答：缓慢调节声速测试仪信号源面板上的“信号频率”旋钮，使交流毫伏表指针指示达到最大（或晶体管电压表的示值达到最大），此时系统处于共振状态，显示共振发生的信号指示灯亮，信号源面板上频率显示窗口显示共振频率。

在进行声速测定时需要测定驻波波节的位置，当发射换能器S1处于共振状态时，发射的超声波能量最大。

若在这样一个最佳状态移动S1至每一个波节处，媒质压缩形变最大，则产生的声压最大，接收换能器S2接收到的声压为最大，转变成电信号，晶体管电压表会显示出最大值。

实验八用拉脱发测定液体的表面张力系数1.对公式, 是要在水面与金属表面的接触角趋于0时满足的, 即在金属框恰好脱离液体前。

公式中的重力是金属框和它所粘附的液体的总重量, 但在公式中我们忽略了水对框架的浮力和水膜的重量。

2.“三线对齐”是因为朱利秤的下端是固定的，上端为自由端，因而我们在用朱利秤测量弹簧的伸长时也要固定弹簧的下端，这样才能在朱利秤上读到弹簧的伸长量。

“三线对齐”中的三线是指小镜子上的水平线和玻璃罐上的水平线以及玻璃罐上的水平线在小镜子里成的像。

实验十牛顿环干涉现象的研究和测量思考题1.牛顿环实验中, 假如平玻璃板上有微小的凸起, 则凸起处空气薄膜厚度变小, 这时的牛顿环是局部外凸的, 因为在平玻璃板上的突起位置的空气薄膜厚度变小, 此点的光程差也就变小, 那么此级暗条纹的光程差都要比该点的大, 因而该级暗条纹就会饶向外面一级的位置, 这时表现出此暗条纹就要外凸。

2.用白光照射时，我们是可以看到牛顿环干涉条纹的，而且是以赤橙黄绿蓝靛紫这样的顺序依次排列，只是在偏离中心位置越远，条纹级数之间会重叠越厉害。

实验十二迈克耳逊干涉仪数据处理参见P19的内容。

思考题1. 图形见书P115。

2.所以条纹变密。

实验十三超声波在空气中传播速度的测定数据处理中相对误差的有效位数参见P19的内容。

思考题1.因为在测量过程中, 我们要想在两个换能器之间形成驻波, 就一定要求S1发出的波和经S2发射的波是同频率, 同振幅, 而且是传播方向相反并在一条直线上, 这就要求两个换能器的发射面要保持相互平行。

2.略。

3.用“逐差法”处理数据是为了更充分地，最大限度地利用所测得的数据，保持多次测量的优点，减少测量误差。

实验十四密立根油滴实验数据处理表格1中最后要求的量是表格中的量求了平均以后的值, 比如量中的应该是对表格中的求5次测量的平均值。

而这其中的相对误差的表示参见P19。

思考题1.选择平衡点压在250V左右, 新仪器在12s-24s时间内匀速下降1.6mm的油滴（旧仪器在15s-30s时间内匀速下降2mm的油滴）的原因是在这个范围内的油滴体积不大, 带的电量也不是很多, 因而在下降时的速度不是很快, 下降的时间就比较容易测准确, 而且这样的油滴也不是很小, 不会因为太小而作布朗运动。

大学物理实验思考题解答用霍耳法测螺线管的磁场[思考题] 一、填空题1、霍耳效应是由于在磁场是受到力的作用而产生的。

霍耳电压的大小与和成正比，霍耳电场方向为的方向。

2、实验公式B＝式中各符号代表的物理意义是：B为；VH为；KH为；I为，又称为。

3、用霍耳效应测量螺线管的磁感应强度，为了减少或消除各种副效应带来的误差，通常采用的方法是改变和中的电流，保持和中的电流，用四次测量霍耳电压的之平均值，做为被测霍耳电压的平均值。

4、如果霍耳元件中的灵敏度KH已知，利用VH＝KH・I・B来测定未知磁场B，在确定的和条件下，实际测出的P、S两端的电压V，不仅包括还应包括。

5、在霍耳元件测磁场中，改变控制电流I的方向时要扳动；改变磁场方向时要扳动，测量霍耳电压，电位差计调RX总不能使检流计光标指零时要扳动，线路没有其它问题。

二、选择题1、利用霍耳效应测量磁感强度，这种实验方法属于（） A、比较法；B、模拟法；C、转换测量法；D、放大法。

2、霍耳电压的计算公式VH＝KH・I・B要求霍耳元件平面必须与被测磁场垂直，否则测出的VH将（）A、变大；B、变小；C、不变；D、不定。

3、在测量霍耳电压中，假定已测过V1（＋I，＋B）后，测V2（－I，＋B）要改变霍耳元件中的控制电流方向，应将换向开关（）A、 K1换向；B、K2换向；C、K3换向；D、K1、K2都换向。

三、问答题 1、霍耳元件测螺线管磁场实验电路图中由哪几个回路组成？它们的共同点是什么？由三个回路组成：（1）霍耳电流供电回路；（2）螺线管磁场励磁电流供电回路；（3）霍耳电压测试回路。

它们各回路的共同点是：每个回路都有一个双刀双掷的换向开关，以它为中心组成各回路。

参考答案一、填空题1、运动电荷；洛仑兹；工作电流I；磁感应强度B；B×V。

2、霍耳元件所在处螺线管内磁感应强度；霍耳电压，即霍耳片上四次测试霍耳电压的代数和的平均值；霍耳元件灵敏度；加在霍耳片上的工作电流；霍耳电流或控制电流。

《大学物理实验》第一册习题与思考题第一章 实验测量不确定度与数据处理习题1． 指出下列各项各项哪些属于系统误差，哪些属于偶然误差： a.米尺刻度不均匀 b.实验者的偏见c.刻度因温度改变而伸缩d.最小分度后一位的雇计 c.游标卡尺零点不为零 f.电表指针的磨擦 g.视差2． 下列数值改用有效数字的标准式来表示 (1) 光速=299792458±100米/秒(2) 热功当量=41830000±40000尔格/卡 (3) 比热=C 0.001730±0.0005卡/克度(4) 电子的电荷=4.8030⨯10-10静库。

准确到0.1% (5) 9876.52准确到0.2%3．请把下列各数值正确的有效数字表示于括号内： (1) 3.467±0.2 ( ) (2) 746.000±2 ( ) (3) 0.002654±0.0008 ( ) (4) 6523.587±0.3 ( )4.下列各式的算术运算都是正确的，就是没有考虑到有效数字的问题。

假设下列各数值的最后一位都是估计（可疑）的，请在括号内以有效数字表示其正确答案。

(1)(1.732)(1.74)=3.01368 ( ) (2)(10.22)(0.0832)(0.41)=0.34862464 ( ) (3)4.20419.30034.6038.60421.8=+-=y ( )(4) 628.7/7.8=80.6026 ( ) (5) (17.34-17.13)(14.28)=2.9988 ( )5.计算下式结果及其不确定度的表示式。

N=A+2B+C-5D设：A=38.206±0.001cm B=13.2487±0.0001cm C=161.25±0.01cm D=1.3242±0.0001cm6.一圆柱体的直径为（2.14±0.02）厘米，求其横截面积。

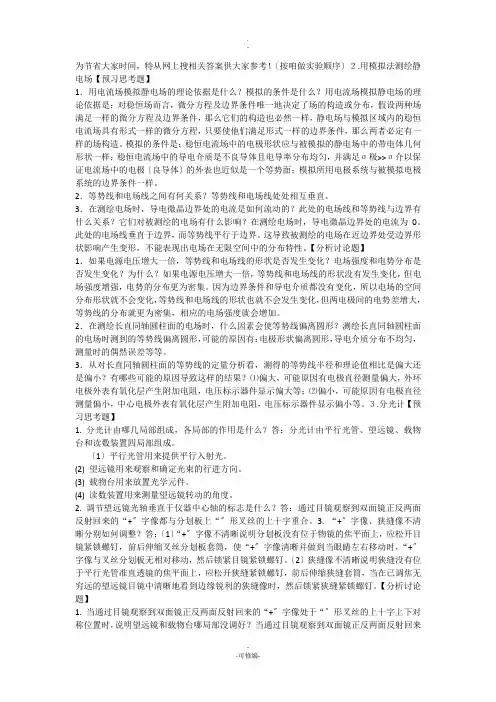

为节省大家时间，特从网上搜相关答案供大家参考！〔按咱做实验顺序〕２.用模拟法测绘静电场【预习思考题】1．用电流场模拟静电场的理论依据是什么？模拟的条件是什么？用电流场模拟静电场的理论依据是：对稳恒场而言，微分方程及边界条件唯一地决定了场的构造或分布，假设两种场满足一样的微分方程及边界条件，那么它们的构造也必然一样，静电场与模拟区域内的稳恒电流场具有形式一样的微分方程，只要使他们满足形式一样的边界条件，那么两者必定有一样的场构造。

模拟的条件是：稳恒电流场中的电极形状应与被模拟的静电场中的带电体几何形状一样；稳恒电流场中的导电介质是不良导体且电导率分布均匀，并满足σ极>>σ介以保证电流场中的电极〔良导体〕的外表也近似是一个等势面；模拟所用电极系统与被模拟电极系统的边界条件一样。

2．等势线和电场线之间有何关系？等势线和电场线处处相互垂直。

3．在测绘电场时，导电微晶边界处的电流是如何流动的？此处的电场线和等势线与边界有什么关系？它们对被测绘的电场有什么影响？在测绘电场时，导电微晶边界处的电流为0。

此处的电场线垂直于边界，而等势线平行于边界。

这导致被测绘的电场在近边界处受边界形状影响产生变形，不能表现出电场在无限空间中的分布特性。

【分析讨论题】1．如果电源电压增大一倍，等势线和电场线的形状是否发生变化？电场强度和电势分布是否发生变化？为什么？如果电源电压增大一倍，等势线和电场线的形状没有发生变化，但电场强度增强，电势的分布更为密集。

因为边界条件和导电介质都没有变化，所以电场的空间分布形状就不会变化，等势线和电场线的形状也就不会发生变化，但两电极间的电势差增大，等势线的分布就更为密集，相应的电场强度就会增加。

2．在测绘长直同轴圆柱面的电场时，什么因素会使等势线偏离圆形？测绘长直同轴圆柱面的电场时测到的等势线偏离圆形，可能的原因有：电极形状偏离圆形，导电介质分布不均匀，测量时的偶然误差等等。

3．从对长直同轴圆柱面的等势线的定量分析看，测得的等势线半径和理论值相比是偏大还是偏小？有哪些可能的原因导致这样的结果？⑴偏大，可能原因有电极直径测量偏大，外环电极外表有氧化层产生附加电阻，电压标示器件显示偏大等；⑵偏小，可能原因有电极直径测量偏小，中心电极外表有氧化层产生附加电阻，电压标示器件显示偏小等。

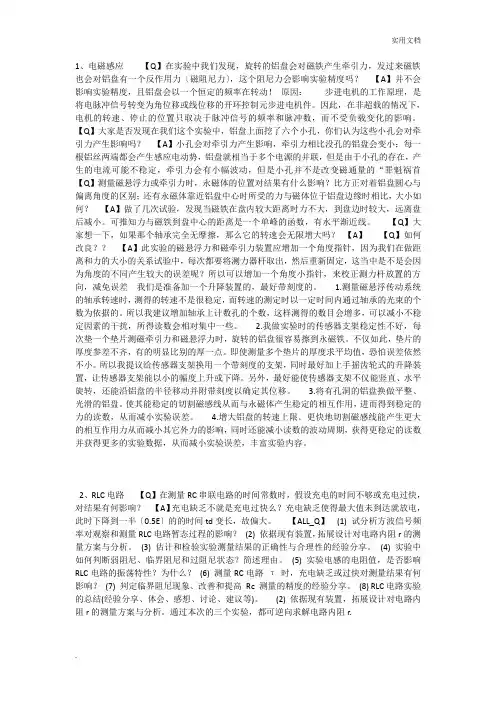

1、电磁感应【Q】在实验中我们发现，旋转的铝盘会对磁铁产生牵引力，发过来磁铁也会对铝盘有一个反作用力〔磁阻尼力〕，这个阻尼力会影响实验精度吗？【A】并不会影响实验精度，且铝盘会以一个恒定的频率在转动！原因：步进电机的工作原理，是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。

因此，在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响。

【Q】大家是否发现在我们这个实验中，铝盘上面挖了六个小孔，你们认为这些小孔会对牵引力产生影响吗？【A】小孔会对牵引力产生影响，牵引力相比没孔的铝盘会变小；每一根铝丝两端都会产生感应电动势，铝盘就相当于多个电源的并联，但是由于小孔的存在，产生的电流可能不稳定，牵引力会有小幅波动，但是小孔并不是改变磁通量的“罪魁祸首【Q】测量磁悬浮力或牵引力时，永磁体的位置对结果有什么影响？比方正对着铝盘圆心与偏离角度的区别；还有永磁体靠近铝盘中心时所受的力与磁体位于铝盘边缘时相比，大小如何？【A】做了几次试验，发现当磁铁在盘内较大距离时力不大，到盘边时较大，远离盘后减小。

可推知力与磁铁到盘中心的距离是一个单峰的函数，有水平渐近线。

【Q】大家想一下，如果那个轴承完全无摩擦，那么它的转速会无限增大吗？【A】【Q】如何改良？？【A】此实验的磁悬浮力和磁牵引力装置应增加一个角度指针，因为我们在做距离和力的大小的关系试验中，每次都要将测力器杆取出，然后重新固定，这当中是不是会因为角度的不同产生较大的误差呢？所以可以增加一个角度小指针，来校正测力杆放置的方向，减免误差我们是准备加一个升降装置的，最好带刻度的。

1.测量磁悬浮传动系统的轴承转速时，测得的转速不是很稳定，而转速的测定时以一定时间内通过轴承的光束的个数为依据的。

所以我建议增加轴承上计数孔的个数，这样测得的数目会增多，可以减小不稳定因素的干扰，所得读数会相对集中一些。

2.我做实验时的传感器支架稳定性不好，每次垫一个垫片测磁牵引力和磁悬浮力时，旋转的铝盘很容易擦到永磁铁。

大学物理实验思考题答案及解析实验四、波器及其应用1．在示波器状况良好的情况下，荧光屏看不见亮点，怎样才能找到亮点？显示的图形不清晰怎么办？首先将亮点旋钮调至适中位置,不宜过大,否则损坏荧光屏，也不宜聚焦。

在示波器面板上关掉扫描信号后（如按下x－y键），调节上下位移键或左右位移键。

调整聚焦旋钮，可使图形更清晰。

2．如果正弦电压信号从Y轴输入示波器，荧光屏上要看到正弦波，却只显示一条铅直或水平直线，应该怎样调节才能显示出正弦波？如果是铅直直线，则试检查x方向是否有信号输入。

如x－y键是否弹出，或者（t/div）扫描速率是否在用。

如果是水平直线，则试检查y方向是否信号输入正常。

如（v/div）衰减器是否打到足够档位。

3.观察正弦波图形时，波形不稳定时如何调节？调节（t/div）扫描速率旋钮及（variable)扫描微调旋钮，以及（trig level)触发电平旋钮。

4.观察李萨如图形时，如果只看到铅直或水平直线的处理方法？因为李萨如图形是由示波器x方向的正弦波信号和y方向的正弦波信号合成。

所以，试检查CH1通道中的（v/div)衰减器旋钮或CH2通道中的（v/div)衰减器旋钮。

5.用示波器测量待测信号电压的峰－峰值时，如何准确从示波器屏幕上读数？在读格数前，应使“垂直微调”旋到CAL处。

建议用上下位移（position)旋钮将正弦波的波峰或波谷对齐某一横格再数格数，就不会两头数格时出现太大的误差。

6.用示波器怎样进行时间（周期）的测量？在读格数前，应使“垂直微调”旋到CAL处。

根据屏幕上x轴坐标刻度，读得一个周期始末两点间得水平距离（多少div),如果t/div档示值为0.5ms/div，则周期＝水平距离（div）×0.5ms/div。

7.李萨如图形不稳定怎么办？调节y方向信号的频率使图形稳定。

实验六、霍尔效应（Hall Effect）1、实验过程中导线均接好，开关合上，但Vh无示数，Im和Is示数正常,为什么?（1） Vh组的导线可能接触不良或已断。

“大学物理实验”思考题1. 什么是测量误差，从形成原因上分哪几类？A 类和B 类不确定度指什么？试举例（比如导线直径的测量）计算分析说明。

测量结果和实际值并不完全一致，既存在误差。

误差分为系统误差，随机误差，粗大误差。

A类不确定度：在同一条件下多次重复测量时，由一系列观察结果用统计分析评定的不确定度。

B类不确定度：用其他方法（非统计分析）评定的不确定度。

2. 就固体密度的测量实验来分析间接测量结果与不确定度。

3. 螺旋测微器、游标卡尺、读数显微镜都是测量长度的工具，试具体各举一个例子详细说明这些仪器是如何读数的？另外，在螺旋测微器实验中，为什么要关注零点的问题？如何来进行零点修正呢？螺旋测微器:螺旋测微器的精密螺纹的螺距是0.5mm,可动刻度有50个等分刻度,可动刻度旋转一周,测微螺杆可前进或后退0.5mm,因此旋转每个小分度,相当于测微螺杆前进或推后0.5/50=0.01mm.游标卡尺：以游标零刻线位置为准，在主尺上读取整毫米数．看游标上哪条刻线与主尺上的某一刻线（不用管是第几条刻线）对齐，由游标上读出毫米以下的小数．总的读数为毫米整数加上毫米小数.读数显微镜与螺旋测微器类似4. 图线法、逐差法、最小二乘法都是处理数据的常用方法，它们各有什么好处？如何进行？试各举一个例子加以详细说明。

图线法简便，形象，直观。

逐差法提高了实验数据的利用率,减小了随机误差的影响,另外也可减小中仪器误差分量。

最小二乘法理论上比较严格，在函数形式确定后，结果是唯一的，不会因人而异。

5. 测量微小的形变量，常用到光杠杆，请叙述光杠杆的测量原理，并导出基本测量公式。

6. 迅速调出光杠杆是一个技术性很强的实验步骤，请具体说明操作的基本步骤。

（1）调整望远镜水平,光杠杆平面镜竖直（2）调整望远镜与光杠杆平面镜高度相同（3）沿望远镜外侧边沿上方使凹口、瞄准星、平面镜在同一直线上，左、右移动望远镜在镜子里找到竖直尺的像;若找不到,可微调镜子的角度,直到找到为止。

大学物理实验报告思考题答案【篇一：大学物理实验思考题答案及解析】>1．在示波器状况良好的情况下，荧光屏看不见亮点，怎样才能找到亮点？显示的图形不清晰怎么办？首先将亮点旋钮调至适中位置,不宜过大,否则损坏荧光屏，也不宜聚焦。

在示波器面板上关掉扫描信号后（如按下x－y键），调节上下位移键或左右位移键。

调整聚焦旋钮，可使图形更清晰。

2．如果正弦电压信号从y轴输入示波器，荧光屏上要看到正弦波，却只显示一条铅直或水平直线，应该怎样调节才能显示出正弦波？如果是铅直直线，则试检查x方向是否有信号输入。

如x－y键是否弹出，或者（t/div）扫描速率是否在用。

如果是水平直线，则试检查y方向是否信号输入正常。

如（v/div）衰减器是否打到足够档位。

3.观察正弦波图形时，波形不稳定时如何调节？调节（t/div）扫描速率旋钮及（variable)扫描微调旋钮，以及（trig level)触发电平旋钮。

4.观察李萨如图形时，如果只看到铅直或水平直线的处理方法？因为李萨如图形是由示波器x方向的正弦波信号和y方向的正弦波信号合成。

所以，试检查ch1通道中的（v/div)衰减器旋钮或ch2通道中的（v/div)衰减器旋钮。

5.用示波器测量待测信号电压的峰－峰值时，如何准确从示波器屏幕上读数？在读格数前，应使“垂直微调”旋到cal处。

建议用上下位移（position)旋钮将正弦波的波峰或波谷对齐某一横格再数格数，就不会两头数格时出现太大的误差。

6.用示波器怎样进行时间（周期）的测量？7.李萨如图形不稳定怎么办？调节y方向信号的频率使图形稳定。

实验六、霍尔效应（hall effect）1、实验过程中导线均接好，开关合上，但vh无示数，im和is示数正常,为什么?（1） vh组的导线可能接触不良或已断。

仔细检查导线与开关连接以及导线是否完好正常。

（2）vh的开关可能接触不良。

反复扳动开关看是否正常。

（3）可能仪器的显示本身有问题。

大学物理实验教程思考题答案【篇一：大学物理实验教材课后思考题答案】txt>一、转动惯量：1．由于采用了气垫装置，这使得气垫摆摆轮在摆动过程中受到的空气粘滞阻尼力矩降低至最小程度，可以忽略不计。

但如果考虑这种阻尼的存在，试问它对气垫摆的摆动（如频率等）有无影响？在摆轮摆动中，阻尼力矩是否保持不变？答：如果考虑空气粘滞阻尼力矩的存在，气垫摆摆动时频率减小，振幅会变小。

（或者说对频率有影响，对振幅有影响）在摆轮摆动中，阻尼力矩会越变越小。

2．为什么圆环的内、外径只需单次测量？实验中对转动惯量的测量精度影响最大的是哪些因素？答：圆环的内、外径相对圆柱的直径大很多，使用相同的测量工具测量时，相对误差较小，故只需单次测量即可。

（对测量结果影响大小）实验中对转动惯量测量影响最大的因素是周期的测量。

（或者阻尼力矩的影响、摆轮是否正常、平稳的摆动、物体摆放位置是否合适、摆轮摆动的角度是否合适等） 3．试总结用气垫摆测量物体转动惯量的方法有什么基本特点？答：原理清晰、结论简单、设计巧妙、测量方便、最大限度的减小了阻尼力矩。

三、混沌思考题1.有程序（各种语言皆可）、k值的取值范围、图 +5分有程序没有k值范围和图 +2分只有k值范围 +1分有图和k值范围+2分2.（1）．混沌具有内在的随机性：从确定性非线性系统的演化过程看，它们在混沌区的行为都表现出随机不确定性。

然而这种不确定性不是来源于外部环境的随机因素对系统运动的影响，而是系统自发产生的（2）．混沌具有分形的性质（3）．混沌具有标度不变性（4）．混沌现象还具有对初始条件的敏感依赖性：对具有内在随机性的混沌系统而言，从两个非常接近的初值出发的两个轨线在经过长时间演化之后，可能变得相距“足够”远，表现出对初值的极端敏感，即所谓“失之毫厘，谬之千里”。

答对2条以上+1分，否则不给分，只举例的不给分。

四、半导体pn结（1）用集成运算放大器组成电流一电压变换器测量10?6~10?11a电流，有哪些优点? 答：具有输入阻抗低、电流灵敏度高、温漂小、线性好、设计制作简单、结构牢靠等优点。

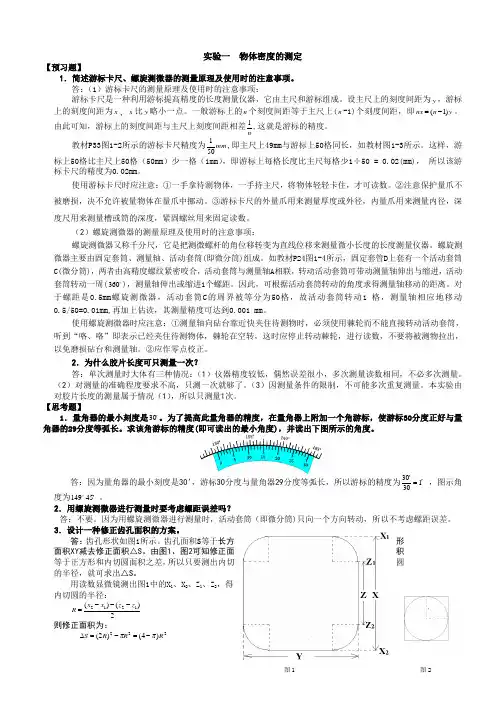

大学物理实验(第二版)苏大版课后思考题及预习题答题实验一 物体密度的测定【预习题】1．简述游标卡尺、螺旋测微器的测量原理及使用时的注意事项。

答：（1）游标卡尺的测量原理及使用时的注意事项：游标卡尺是一种利用游标提高精度的长度测量仪器，它由主尺和游标组成。

设主尺上的刻度间距为y ，游标上的刻度间距为x ，x 比y 略小一点。

一般游标上的n 个刻度间距等于主尺上(n -1)个刻度间距，即y n nx )1(-=。

由此可知，游标上的刻度间距与主尺上刻度间距相差n1,这就是游标的精度。

教材P33图1-2所示的游标卡尺精度为mm 501,即主尺上49mm 与游标上50格同长，如教材图1-3所示。

这样，游标上50格比主尺上50格（50mm ）少一格（1mm ），即游标上每格长度比主尺每格少1÷50 = 0.02(mm)， 所以该游标卡尺的精度为0.02mm 。

使用游标卡尺时应注意：①一手拿待测物体，一手持主尺，将物体轻轻卡住，才可读数。

②注意保护量爪不被磨损，决不允许被量物体在量爪中挪动。

③游标卡尺的外量爪用来测量厚度或外径，内量爪用来测量内径，深度尺用来测量槽或筒的深度，紧固螺丝用来固定读数。

（2）螺旋测微器的测量原理及使用时的注意事项：螺旋测微器又称千分尺，它是把测微螺杆的角位移转变为直线位移来测量微小长度的长度测量仪器。

螺旋测微器主要由固定套筒、测量轴、活动套筒(即微分筒)组成。

如教材P24图1-4所示，固定套管D 上套有一个活动套筒C(微分筒)，两者由高精度螺纹紧密咬合，活动套筒与测量轴A 相联，转动活动套筒可带动测量轴伸出与缩进，活动套筒转动一周(ο360)，测量轴伸出或缩进1个螺距。

因此，可根据活动套筒转动的角度求得测量轴移动的距离。

对于螺距是0.5mm 螺旋测微器，活动套筒C 的周界被等分为50格，故活动套筒转动1 格，测量轴相应地移动0.5/50=0.01mm,再加上估读，其测量精度可达到0.001 mm 。

大学物理实验思考题参考答案目录一、转动惯量：二、伏安法与补偿法三、混沌思考题四、半导体PN结五、地磁场六、牛顿环七、麦克尔逊干涉仪八、全息照相九、光电效应十、声速测量十一、用电位差计校准毫安表十二、落球法测量液体的黏度十三、电子束偏转与电子比荷测量十四、铁磁材料磁化特性研究十P五、光栅衍射十六、电桥十七、电位差计十八、密立根油滴十九、模拟示波器二十、金属杨氏摸量二十一、导热系数二十二、分光计二十三、集成霍尔传感器特性与简谐振动一、转动惯量：1、由于采用了气垫装置，这使得气垫摆摆轮在摆动过程中受到的空气粘滞阻尼力矩降低至最小程度，可以忽略不计。

但如果考虑这种阻尼的存在，试问它对气垫摆的摆动（如频率等）有无影响？在摆轮摆动中，阻尼力矩是否保持不变？答：如果考虑空气粘滞阻尼力矩的存在，气垫摆摆动时频率减小，振幅会变小。

（或者说对频率有影响，对振幅有影响）在摆轮摆动中，阻尼力矩会越变越小。

2、为什么圆环的内、外径只需单次测量？实验中对转动惯量的测量精度影响最大的是哪些因素？答：圆环的内、外径相对圆柱的直径大很多，使用相同的测量工具测量时，相对误差较小，故只需单次测量即可。

（对测量结果影响大小）实验中对转动惯量测量影响最大的因素是周期的测量。

（或者阻尼力矩的影响、摆轮是否正常、平稳的摆动、物体摆放位置是否合适、摆轮摆动的角度是否合适等）3、试总结用气垫摆测量物体转动惯量的方法有什么基本特点？答：原理清晰、结论简单、设计巧妙、测量方便、最大限度的减小了阻尼力矩。

二、伏安法与补偿法1、利用补偿法测量电阻消除了伏安法的系统误差，还可能存在的误差包括：读数误差、计算产生的误差、仪器误差、导线阻值的影响等或其他。

2、能利用电流补偿电路对电流表内接法进行改进：三、混沌思考题1、有程序（各种语言皆可）、K 值的取值范围、图+5分有程序没有K 值范围和图+2分只有K 值范围+1分有图和K 值范围+2分2、（1）混沌具有内在的随机性：从确定性非线性系统的演化过程看，它们在混沌区的行为都表现出随机不确定性。

实验一 物体密度的测定【预习题】1．简述游标卡尺、螺旋测微器的测量原理及使用时的注意事项。

答：（1）游标卡尺的测量原理及使用时的注意事项：游标卡尺是一种利用游标提高精度的长度测量仪器，它由主尺和游标组成。

设主尺上的刻度间距为y ，游标上的刻度间距为x ，x 比y 略小一点。

一般游标上的n 个刻度间距等于主尺上(n -1)个刻度间距，即y n nx )1(-=。

由此可知，游标上的刻度间距与主尺上刻度间距相差n1,这就是游标的精度。

教材P33图1-2所示的游标卡尺精度为mm 501,即主尺上49mm 与游标上50格同长，如教材图1-3所示。

这样，游标上50格比主尺上50格（50mm ）少一格（1mm ），即游标上每格长度比主尺每格少1÷50 = 0.02(mm)， 所以该游标卡尺的精度为0.02mm 。

使用游标卡尺时应注意：①一手拿待测物体，一手持主尺，将物体轻轻卡住，才可读数。

②注意保护量爪不被磨损，决不允许被量物体在量爪中挪动。

③游标卡尺的外量爪用来测量厚度或外径，内量爪用来测量内径，深度尺用来测量槽或筒的深度，紧固螺丝用来固定读数。

（2）螺旋测微器的测量原理及使用时的注意事项：螺旋测微器又称千分尺，它是把测微螺杆的角位移转变为直线位移来测量微小长度的长度测量仪器。

螺旋测微器主要由固定套筒、测量轴、活动套筒(即微分筒)组成。

如教材P24图1-4所示，固定套管D 上套有一个活动套筒C(微分筒)，两者由高精度螺纹紧密咬合，活动套筒与测量轴A 相联，转动活动套筒可带动测量轴伸出与缩进，活动套筒转动一周( 360)，测量轴伸出或缩进1个螺距。

因此，可根据活动套筒转动的角度求得测量轴移动的距离。

对于螺距是0.5mm 螺旋测微器，活动套筒C 的周界被等分为50格，故活动套筒转动1 格，测量轴相应地移动0.5/50=0.01mm,再加上估读，其测量精度可达到0.001 mm 。

使用螺旋测微器时应注意：①测量轴向砧台靠近快夹住待测物时，必须使用棘轮而不能直接转动活动套筒，听到“咯、咯”即表示已经夹住待测物体，棘轮在空转，这时应停止转动棘轮，进行读数，不要将被测物拉出，以免磨损砧台和测量轴。

大学物理实验思考题答案标题：大学物理实验思考题答案引言：大学物理实验是培养学生科学思维、动手能力和解决问题的能力的重要环节。

在实验中，学生需要通过观察、测量、分析和推理等方法，逐步完成实验过程并得出结论。

而在实验中的思考题是考察学生对知识点的理解和应用能力的重要环节之一。

在本文中，我们将为您提供一些大学物理实验常见的思考题以及对应的答案。

一、实验一：牛顿第二定律验证实验1. 为什么会出现质量和加速度成正比的关系？答案：根据牛顿第二定律的表达式F=ma，质量m是物体惯性的度量，而加速度a则是物体对外界力所产生的响应。

由此可知，质量和加速度存在一种直接的比例关系，即当施加在物体上的力不变时，质量越大，物体的加速度越小；质量越小，物体的加速度越大。

2. 在实验中如何测量物体受力和加速度？答案：在实验中，可以使用弹簧测力计来测量物体受力的大小。

弹簧测力计通过弹簧的伸缩变化来测量物体所受的拉力或压力大小。

而测量物体的加速度可以通过测量物体在给定时间内的位移变化、速度变化或通过利用加速度计等仪器来实现。

二、实验二：光的干涉与衍射实验1. 为什么在光的干涉实验中需要使用相干光源？答案：在光的干涉实验中，需要使用相干光源来保证光波的相位差稳定。

相干光源的特点是具有一致的频率、波长和相位，可以形成稳定的干涉条纹。

如果使用非相干光源，光波的相位将不稳定，无法形成明亮的干涉条纹。

2. 干涉和衍射有什么区别？答案：干涉是指两个或多个光波相遇时产生的明暗相间的条纹现象。

干涉是由于光波的叠加作用形成的，通过干涉条纹可以推断出光的波长、相位差等信息。

而衍射则是指光波通过孔径或绕过物体时产生弯曲或扩散的现象。

衍射是由于光波的传播特性所导致的，通过衍射现象可以研究光波的传播和物体的结构等。

三、实验三：电路中的欧姆定律实验1. 为什么电流正比于电压？答案：根据欧姆定律，I=U/R，其中I为电流、U为电压、R为电阻。

由此可知，电流与电压存在直接的正比关系。

大学物理实验报告答案大全（实验数据及思考题答案全包括）伏安法测电阻实验目的(1) 利用伏安法测电阻。

(2) 验证欧姆定律。

(3) 学会间接测量量不确定度de计算；进一步掌握有效数字de概念。

实验方法原理根据欧姆定律，IR = U ，如测得U 和I 则可计算出R。

值得注意de是，本实验待测电阻有两个，一个阻值相对较大，一个较小，因此测量时必须采用安培表内接和外接两个方式，以减小测量误差。

实验装置待测电阻两个，O～5mA电流表1 个，O－5V 电压表1 个，O～5OmA电流表1 个，O～1OV 电压表一个，滑线变阻器1 个，DF173OSB3A稳压源1 台。

实验步骤本实验为简单设计性实验，实验线路、数据记录表格和具体实验步骤应由学生自行设计。

必要时，可提示学生参照第2 章中de第2.4 一节de有关内容。

分压电路是必须要使用de，并作具体提示。

(1) 根据相应de电路图对电阻进行测量，记录U 值和I 值。

对每一个电阻测量3 次。

(2) 计算各次测量结果。

如多次测量值相差不大，可取其平均值作为测量结果。

(3) 如果同一电阻多次测量结果相差很大，应分析原因并重新测量。

数据分析处理测量次数1 2 3U1 /V 5.4 6.9 8.5I1 /mA 2.OO 2.6O 3.2OR1 / Ω 27OO 2654 2656测量次数1 2 3U2 /V 2.O8 2.22 2.5OI2 /mA 38.O 42.O 47.OR2 / Ω 54.7 52.9 53.2(1) 由. % max ΔU =U ×1 5 ，得到U O.15V , 1 Δ = U O O75V Δ 2 = . ；(2) 由. % max ΔI = I ×1 5 ，得到I O.O75mA, 1 Δ = I O 75mA Δ 2 = . ；(3) 再由2 23 3( ) ( )IIVu R U RΔ Δ= + ，求得9 1O Ω 1Ω 211 = × = R R u , u ；(4) 结果表示= (2.92 ± O.O9)×1O Ω, = (44 ±1)Ω 231 R R光栅衍射实验目的(1) 了解分光计de原理和构造。

大学物理实验教材课后思考题答案一、转动惯量：1．由于采用了气垫装置，这使得气垫摆摆轮在摆动过程中受到的空气粘滞阻尼力矩降低至最小程度，可以忽略不计。

但如果考虑这种阻尼的存在，试问它对气垫摆的摆动（如频率等）有无影响？在摆轮摆动中，阻尼力矩是否保持不变？答：如果考虑空气粘滞阻尼力矩的存在，气垫摆摆动时频率减小，振幅会变小。

（或者说对频率有影响，对振幅有影响）在摆轮摆动中，阻尼力矩会越变越小。

2．为什么圆环的内、外径只需单次测量？实验中对转动惯量的测量精度影响最大的是哪些因素？答：圆环的内、外径相对圆柱的直径大很多，使用相同的测量工具测量时，相对误差较小，故只需单次测量即可。

（对测量结果影响大小）实验中对转动惯量测量影响最大的因素是周期的测量。

（或者阻尼力矩的影响、摆轮是否正常、平稳的摆动、物体摆放位置是否合适、摆轮摆动的角度是否合适等）3．试总结用气垫摆测量物体转动惯量的方法有什么基本特点？答：原理清晰、结论简单、设计巧妙、测量方便、最大限度的减小了阻尼力矩。

三、混沌思考题1.有程序（各种语言皆可）、K值的取值范围、图 +5分有程序没有K值范围和图 +2分只有K值范围 +1分有图和K值范围 +2分2.（1）．混沌具有内在的随机性：从确定性非线性系统的演化过程看，它们在混沌区的行为都表现出随机不确定性。

然而这种不确定性不是来源于外部环境的随机因素对系统运动的影响，而是系统自发产生的（2）．混沌具有分形的性质（3）．混沌具有标度不变性（4）．混沌现象还具有对初始条件的敏感依赖性：对具有内在随机性的混沌系统而言，从两个非常接近的初值出发的两个轨线在经过长时间演化之后，可能变得相距“足够”远，表现出对初值的极端敏感，即所谓“失之毫厘，谬之千里”。

答对2条以上+1分，否则不给分，只举例的不给分。

四、半导体PN 结（1）用集成运算放大器组成电流一电压变换器测量11610~10--A 电流，有哪些优点?答：具有输入阻抗低、电流灵敏度高、温漂小、线性好、设计制作简单、结构牢靠等优点。
