电缆的敷设方式、选型、截面积的选择及施工中应注意的问题

电缆敷设施工方案及安全措施电缆敷设是一项重要的工程，主要是为了将电缆连接到各个设备和区域，以实现电力传输、通信和数据传输等功能。

在电缆敷设过程中，需要制定合理的工程方案，并采取一系列的安全措施，以确保施工过程的顺利进行，并保障施工人员的人身安全。

以下是一份电缆敷设施工方案及相关的安全措施：一、工程方案1. 确定敷设路径和敷设方式：根据工程需求和现场条件，确定电缆的敷设路径和敷设方式。

根据路径的复杂程度和距离，选择适当的工具和设备，确保电缆的安全敷设。

2. 确定敷设深度和敷设间距：根据电缆类型和规格，确定电缆的敷设深度和敷设间距。

一般来说，电缆的敷设深度应达到规定标准的要求，以保护电缆免受外界损害。

3. 考虑敷设环境的特殊要求：如果电缆需要敷设在特殊环境中，如高温、低温、潮湿或腐蚀性等环境，需要选择适当的电缆类型和保护措施，确保电缆在特殊环境中的正常使用。

4. 安排施工队伍和协调其他工种：根据施工计划和工作量，安排合适的施工队伍，并与其他工种进行协调，以确保施工进度和质量。

二、安全措施1. 施工前的准备工作：在施工前，应进行周密的安全检查，确保工作场所的安全。

同时，为施工人员提供必要的安全培训，增强他们的安全意识。

2. 强化个人防护措施：施工人员应佩戴符合要求的个人防护装备，如安全帽、防护眼镜、防护手套等，以保护自己免受可能的伤害。

3. 遵守施工规范和操作规程：施工人员应按照相关的施工规范和操作规程进行施工，避免不安全的操作行为，确保电缆敷设过程的安全。

4. 防止电缆受损：在敷设过程中，应注意避免电缆受到损伤。

施工人员应根据规定的深度和间距进行敷设，并采取必要的保护措施，如使用安全套管、避开地下管线等。

5. 安全管理和监控：在施工现场设置必要的安全警示标志和围栏，定期进行安全巡查和监控，及时发现和处理安全隐患，确保施工现场的安全。

6. 废弃物处理：施工过程中产生的废弃物应及时清理和处理，确保工作环境的整洁和安全。

工厂电缆敷设的技巧与注意事项工厂电缆的敷设是一个重要的工程环节，直接关系到工厂运行的安全和稳定。

正确的敷设技巧和注意事项能够保证电缆的可靠性和使用寿命。

本文将为您介绍一些工厂电缆敷设的技巧和注意事项。

一、选用合适的电缆在进行工厂电缆敷设之前，首先需要选用合适的电缆。

根据工厂的用电需求、环境条件和负荷要求等因素，选择符合规定标准的电缆。

电缆的规格、导体材料、绝缘材料等都需要满足相关的要求。

二、设计合理的敷设方案在进行电缆敷设之前，需要进行详细的工程设计，包括敷设线路的路径、线沟或管道的设计、敷设深度等。

合理的敷设方案能够降低电缆的故障率和维修成本。

尽量避免电缆的交叉敷设和弯曲过大的情况。

三、保持电缆的安全距离在进行敷设时，需要注意保持电缆与其他设备、管道的安全距离。

特别是与高温设备、化学品储存区等有关的设备，应采取隔离措施，防止电缆受到热源或腐蚀物的影响。

四、正确使用敷设工具在进行电缆敷设时，需要使用适当的工具。

例如，在开挖线沟或穿管时，可以使用挖掘机、导管机等专业工具。

在敷设过程中，要注意保护电缆的外皮，避免损坏，可以使用保护套等辅助工具。

五、注意电缆的敷设路径在进行电缆敷设时，需要特别关注电缆的敷设路径。

避免与其他设备或管道发生冲突，也要注意避开可能引起电磁干扰的设备。

敷设路径的选择应避免过于拥挤和复杂，方便维护和检修。

六、保护电缆绝缘材料电缆的绝缘材料是保证电缆正常使用的重要组成部分，需要做好保护措施。

在敷设过程中，避免与尖锐或锋利物体接触，防止绝缘材料的划伤和损坏。

同时，要避免在高温、高湿度或化学腐蚀环境中长时间使用电缆。

七、进行必要的标识和记录在电缆敷设完毕后，务必进行必要的标识和记录工作。

可以在电缆两端进行标识，清晰标注电缆的用途、型号、敷设时间等信息。

同时，要将电缆的敷设路径和相关的技术参数进行记录，以备日后维护和管理。

八、定期维护和检修工厂电缆的敷设不仅需要注意施工过程，更要做好日常的维护和检修工作。

导线截面积的选择和电缆的铺设方法一导线截面积的选择输电线路导线截面积的选择对电网的技术经济性能有很大的影响，导线截面的选择首先满足最基本的技术要求，如不发生电晕，保证一定的机械强度，满足热稳定条件，电压损耗不超过容许值。

其次，还要考虑经济方面的问题，如截面的选择不应使功率损失过大，不应使投资过大以及降低有色金属的消耗等等。

因而导线截面积的选择不是一个孤立的问题，需要在设计时从各个方面去综合考虑，通过方案比较找出最优的方案。

1.1导线截面选择的技术条件选择导线的技术条件是指电晕放电，机械强度，发热温度及容许电压损耗等条件。

高压输电线路产生的电晕会引起电能损耗和无线电干扰，为了避免电晕的发生，导线的外径不能过小，根据理论分析及试验所得的结果，各级电压下的按电晕条件所规定的导线最小外径如下表所示：架空线路的导线在运行时要承受各种机械负载，如导线的自重，风压，冰重等，此外，还要有具有适应外界偶然负载的过载能力，这就要求导线截面不能过小，否则就难以保证应有的机械强度。

架空线路根据其重要程度一般可分为三个等级，通常35KV以上线路为I类线路，1~35KV 为II类线路，1KV以下为III类线路。

电流通过到现实，在导线上的电阻会缠身有功功率损耗，导线的有功功率损耗将转换为热能使导线的温度上升。

当损耗的热能与周围发散的热能相等时，温升达到稳定值。

在一定的容许条件下，各种型号的导线容许通过的电流时不同的。

总所周知，当线路上输送的功率一定时，导线截面积小则线路的电阻，电抗愈大，从而线路的电压损耗也愈大，电压损耗过大会给调压带来困难。

为了保证电压损耗在容许范围之内，通常可按容许电压损耗选择导线截面，这一点对地方电网尤为重要。

1.2导线截面积选择的经济条件为了节约投资降低线路的造价及折旧维修费用，导线截面应愈小愈好。

但当导线截面愈小时，在输送功率相同的条件下又会使电能损耗增大，从而增加发电厂的投资，燃料消耗以及整个系统的运行费用支出。

施工现场电缆敷设注意事项详解电缆敷设是施工现场中一个非常重要的环节，它涉及到电力传输和设备运行的安全性。

因此，在电缆敷设过程中，我们需要引起足够的重视，并且遵循一系列的注意事项。

本文将详细介绍施工现场电缆敷设的注意事项，以确保工程的顺利进行。

一、施工前准备1.确定电缆线路在开始敷设电缆之前，我们首先需要确定电缆线路。

这包括确定电缆的种类、规格和敷设路径。

根据工程的需求和设计要求，我们要选择合适的电缆类型，并根据实际情况规划好电缆的敷设路径。

2.检查设备和材料在敷设电缆之前，我们需要仔细检查所使用的设备和材料。

设备应符合安全标准，并正常工作。

电缆、接头、保护管等材料应质量可靠，并且符合相关标准。

如果发现任何质量问题，应及时更换或修复。

3.制定施工方案为了确保施工的顺利进行，我们需要制定详细的施工方案。

方案应包括电缆敷设的具体步骤、使用的设备和材料、安全措施等。

同时，还应根据实际情况制定应急预案，以应对可能出现的问题和风险。

二、安全注意事项1.安全防护在电缆敷设过程中，我们必须始终牢记安全第一的原则。

施工人员应穿戴好安全防护装备，包括安全帽、防护眼镜、防护手套等。

同时，应设置明显的安全警示标志，提醒其他人员注意安全。

2.实施安全措施为了保障施工人员和设备的安全，我们需要实施一系列的安全措施。

在电缆敷设过程中，应合理布置工作区域，保持通道畅通。

为施工人员提供合适的作业环境，并定期进行安全培训，提高施工人员的安全意识和应对突发情况的能力。

三、电缆敷设注意事项1.敷设前处理在敷设电缆之前，我们需要对敷设路径进行清理和处理。

清除杂物和障碍物，确保电缆能够顺利敷设。

同时，要检查敷设路径是否有电磁干扰源，并采取相应的屏蔽措施。

2.缆管敷设在敷设电缆的过程中，我们通常会使用缆管进行保护和管理。

敷设缆管时，应注意缆管与地面的垂直度和水平度，避免过度弯折或拉长，以免影响电缆的传输性能。

同时，要确保缆管与地下管线之间有足够的间隔，以防止意外损坏。

电缆敷设施工方案电缆敷设是一项非常复杂的工程，需要合理的规划和设计，选取合适的敷设方案，以及良好的施工管理和质量控制。

本文将围绕电缆敷设的施工方案进行探讨，介绍各种敷设方案的优缺点以及应注意的事项。

一、敷设方式1.地下埋设地下埋设是电缆敷设的主要方式，将电缆埋入地下，具有较好的抗干扰性、安全性和美观性。

但同时也存在着地下布管难度大、维修困难等问题。

在具体工程中，应根据地形地貌、管道走向等因素综合考虑，选择合适的地下布管方案。

2.架空敷设架空敷设是将电缆悬挂在电缆桥架或电缆支架上，具有施工简单、维修方便等优点。

但同时也存在较弱的安全性和美观性，易受外部干扰等问题。

在选择敷设方案时，应根据工程实际情况，综合考虑各种因素，进行合理的选择。

3.水下敷设水下敷设是将电缆敷设在水下，主要用于海底电缆等项目。

水下敷设需要考虑水文地质条件、海洋气候等因素，施工难度较大，但其优点在于不受地形地貌、交通等因素的限制，运输、施工等成本相对较低。

二、敷设路线1.直线敷设直线敷设是最简单、最直接的方式，通常适用于小规模工程或同一建筑物内电缆敷设。

其优点在于施工简便、敷设速度快，但在长距离、复杂地形地貌大规模工程中不适用。

2.弧形敷设弧形敷设是以弧线构成的敷设路径，适用于具有一定规模的工程。

其优点在于能够避免地形地貌不平、建筑物等障碍物的影响，但在敷设复杂的路线时需要进行精细的规划和设计，施工难度较大。

3.曲线敷设曲线敷设是基于曲线进行敷设，适用于较大规模、复杂地形地貌的工程。

其优点在于能够有效的避开障碍物，利用空地实现敷设，缩短敷设路径，但在规划和设计时需要兼顾施工难度和成本控制。

三、敷设管道1.混凝土管敷设混凝土管敷设是将电缆安装在混凝土管道中，其具有良好的抗压性能和稳定性，并具有较长的使用寿命。

但同时也面临着施工难度大，维修困难等问题。

2.钢管敷设钢管敷设是将电缆安装在钢管内，具有较高的承载能力和稳定性，在大规模工程中得到广泛应用。

电力电缆敷设及注意事项电力电缆敷设是指将电力电缆按照一定的规格和要求布置在指定的位置，以传输电能的工作。

在电力电缆敷设过程中，需要注意一系列事项，以确保电力电缆能够正常运行和安全使用。

本文将围绕电力电缆敷设及注意事项展开讨论。

一、电力电缆敷设的步骤1.规划：在开始电力电缆敷设之前，需要进行周密的规划工作。

包括确定电缆的种类、规格、长度和敷设的路径等。

2.现场准备：在敷设电缆之前，需要完成现场的清理和平整。

确保敷设区域没有杂物和障碍物，并检查地面是否平整。

同时，还需要检查敷设路径是否存在障碍物，如管道和其他电缆等。

3.敷设方法：根据敷设区域的特点和电缆的种类，选择合适的敷设方法。

常见的敷设方法包括地下敷设、架空敷设和埋地敷设等。

4.电缆敷设：根据规划确定的敷设路径，将电缆敷设到指定的位置。

在敷设过程中，需要注意避免弯曲、挤压和扭曲等情况，以免影响电缆的导电性能。

5.接地：完成电缆敷设后，需要进行接地工作。

接地是指将电缆的金属护套或电缆屏蔽层与地面接触，形成良好的接地系统，以确保电缆的安全运行。

6.验收测试：在完成电缆敷设后，需要进行验收测试。

通过电阻测试、绝缘测试和放电测试等，验证电缆的导通性能和绝缘性能是否符合要求。

二、电力电缆敷设的注意事项1.选择合适的电缆：根据实际需求选择合适的电缆，包括电缆的种类、规格和材质等。

同时，还要考虑电力负荷、环境因素和敷设路径等因素。

2.合理布置电缆路径：在规划电缆敷设时，需要合理布置电缆的路径，避免与其他设备和管道发生干扰。

尽量选择直线敷设路径，减少电缆的弯曲和拉力。

3.定期检查电缆：定期检查电缆的外观和导电性能，及时发现并处理电缆的损坏、老化和故障。

特别是在暴雨、暴晒和严寒的环境中，需要加强对电缆的检查和维护工作。

4.防止电缆损坏：在电力电缆敷设过程中，需要保护电缆免受损坏。

可以采用保护管、护套和护栏等措施，防止电缆被刮蹭、损坏和挤压。

5.注意温度控制：电力电缆在敷设和使用过程中，要注意温度的控制。

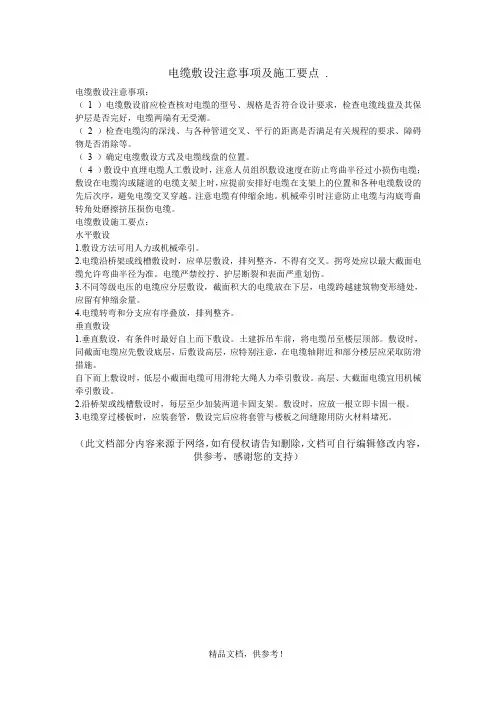

电缆敷设注意事项及施工要点.电缆敷设注意事项：（1 ）电缆敷设前应检查核对电缆的型号、规格是否符合设计要求，检查电缆线盘及其保护层是否完好，电缆两端有无受潮。

（2 ）检查电缆沟的深浅、与各种管道交叉、平行的距离是否满足有关规程的要求、障碍物是否消除等。

（3 ）确定电缆敷设方式及电缆线盘的位置。

（4 ）敷设中直埋电缆人工敷设时，注意人员组织敷设速度在防止弯曲半径过小损伤电缆；敷设在电缆沟或隧道的电缆支架上时，应提前安排好电缆在支架上的位置和各种电缆敷设的先后次序，避免电缆交叉穿越。

注意电缆有伸缩余地。

机械牵引时注意防止电缆与沟底弯曲转角处磨擦挤压损伤电缆。

电缆敷设施工要点：水平敷设1.敷设方法可用人力或机械牵引。

2.电缆沿桥架或线槽敷设时，应单层敷设，排列整齐，不得有交叉。

拐弯处应以最大截面电缆允许弯曲半径为准。

电缆严禁绞拧、护层断裂和表面严重划伤。

3.不同等级电压的电缆应分层敷设，截面积大的电缆放在下层，电缆跨越建筑物变形缝处，应留有伸缩余量。

4.电缆转弯和分支应有序叠放，排列整齐。

垂直敷设1.垂直敷设，有条件时最好自上而下敷设。

土建拆吊车前，将电缆吊至楼层顶部。

敷设时，同截面电缆应先敷设底层，后敷设高层，应特别注意，在电缆轴附近和部分楼层应采取防滑措施。

自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。

高层、大截面电缆宜用机械牵引敷设。

2.沿桥架或线槽敷设时，每层至少加装两道卡固支架。

敷设时，应放一根立即卡固一根。

3.电缆穿过楼板时，应装套管，敷设完后应将套管与楼板之间缝隙用防火材料堵死。

（此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改内容，供参考，感谢您的支持）精品文档，供参考！。

电缆敷设施工方法电缆的敷设是电力、通信、广播电视等领域中重要的基础工作。

正确的敷设方法可保证电缆的正常运行与使用寿命，因此在施工过程中应严格遵循相关规范和标准。

本文将介绍电缆敷设的方法及相关注意事项。

一、敷设前的准备工作在进行电缆敷设前，有几项准备工作是必不可少的。

首先，需要对敷设线路进行测量，确定敷设路径和长度。

其次，要进行地质勘探和地下管线勘察，确保敷设区域的地质情况和地下管线的位置。

最后，要准备好需要使用的材料和工具，如电缆保护管、接头、绝缘带、终端头等。

二、敷设基本步骤及方法1. 施工方案确定：根据敷设线路的特点和实际情况，制定合理的施工方案，包括敷设路径、敷设方法和施工步骤等内容。

2. 排除障碍物：在进行电缆敷设前，需要清理敷设线路上的障碍物，如石块、淤泥等。

同时，要确保敷设线路的通畅和平整。

3. 埋设保护管：根据设计要求和现场实际情况，选择合适的电缆保护管进行埋设。

保护管的规格和材质应符合相关标准，保证电缆的安全性和使用寿命。

4. 敷设电缆：在保护管内逐段敷设电缆，注意电缆的弯曲半径和敷设的拉力，避免对电缆造成损伤。

同时，要注意电缆的测量和标识，以便后期的维护和管理。

5. 连接接头：根据电缆的需要，进行接头的连接和固定。

连接接头时，应使用合适的工具和方法，确保接头的稳固和电气连通性。

6. 测试和调试：在敷设完毕后，进行电缆的测试和调试，确保其正常运行。

测试内容包括电阻测试、绝缘测试、局部放电测试等。

三、注意事项在进行电缆敷设时，还需注意以下几点：1. 严禁施工过程中进行乱扔垃圾、乱挖乱损破坏环境行为，保持施工现场的整洁和安全。

2. 严格遵守施工规范和标准，确保电缆的安全和可靠性。

3. 对于特殊地质情况，如软土地区或有地下水位的地方，应采取相应的加固措施，并进行防水处理。

4. 敷设电缆时应注意绝缘带的使用，确保接头的绝缘性能。

5. 在施工过程中，要随时注意安全，采取必要的防护措施，避免事故的发生。

民用建筑电气设计中电线电缆的选型及敷设要求一、电线电缆的选型1.根据电流载荷选择导线截面积：根据建筑物的用电负载情况和线路长度，选择合适的导线截面积，以确保线路的电流载荷能够正常运行。

一般来说，随着用电负载的增加，导线截面积也需要增大。

2.根据电压等级选择电缆型号：根据建筑物的电压等级要求，选择符合标准的电缆型号。

常用的低压电缆包括VVRP、VV、VV22等，高压电缆包括YJV、YJV22等。

3.根据敷设环境选择电缆外护层：根据电缆的敷设环境，选择适当的电缆外护层材料。

如在低温环境下，应选择低温耐寒的电缆；在酸碱腐蚀环境下，应选择耐腐蚀的电缆。

4.根据安全要求选择阻燃性能：为了确保建筑物在发生火灾时能够及时疏散人员，电线电缆应具备良好的阻燃性能。

因此，在选型时，应选择阻燃性能符合要求的电线电缆。

二、电线电缆的敷设要求1.敷设路径规划：根据设计要求和布线图，合理规划电线电缆的敷设路径，避免交叉、缠绕等问题。

在规划路径时，还需考虑线路的可维修性和易更换性。

2.保护措施和回路划分：对于容易受到外力损害的电线电缆，应采取相应的保护措施，如设置护管、套管和护铠等。

同时，还需根据实际情况合理划分回路，避免电力负荷过大而影响线路的安全运行。

3.接头和绝缘处理：在电线电缆的敷设过程中，需要进行接头处理和绝缘处理。

接头应采用符合标准的连接器材，并进行正确的接头处理，以确保接头的可靠性。

绝缘处理则可以采用绝缘胶带等材料进行包裹，增强线路的绝缘性能。

4.敷设弯曲半径要求：为了避免电线电缆在弯曲处损坏，敷设过程中需要遵循弯曲半径的要求。

一般来说，低压电线电缆的最小弯曲半径约为电缆外径的4-5倍，高压电线电缆的最小弯曲半径约为电缆外径的10倍。

5.消防通道和标识：在电线电缆的敷设过程中，应确保消防通道的畅通，并设置电线电缆的标识，方便日后维修和更换。

综上所述，电线电缆的选型和敷设要求对于建筑的电气安全和可靠运行起着重要的作用。

电缆敷设施工方法及要点.docx范本1（正式、专业风格）:1. 电缆敷设施工方法及要点1.1 施工前准备在进行电缆敷设前，需进行细致的准备工作，包括：- 设计方案审查：对电缆敷设方案进行审查，确保符合相关设计标准和要求。

- 地勘工作：对敷设区域进行详细地质勘测，了解地质条件和地下管线网络，以确保电缆敷设的安全性和稳定性。

- 材料准备：根据设计方案，准备好所需的电缆、沟槽、支架等材料，并进行严格的检验和验收。

- 施工队伍组织：组织有经验且熟悉电缆敷设工作的施工人员，并明确各人的责任和分工。

1.2 施工流程电缆敷设的施工流程一般包括以下几个步骤：- 沟槽开挖：根据设计要求，开挖合适尺寸和深度的沟槽。

- 沟槽清理：清理沟槽内的杂物和泥沙，确保沟槽底部平整。

- 电缆敷设：将电缆按照设计方案要求敷设在沟槽内，保持电缆的起伏度和曲率半径符合规定标准。

- 电缆固定：使用支架、卡箍等固定装置将电缆固定在沟槽内，确保电缆的位置稳定和安全。

- 沟槽回填：在电缆敷设完毕后，将沟槽回填，保持地面平整。

- 施工记录和验收：及时记录施工过程的关键信息和问题，并进行验收。

1.3 施工要点在电缆敷设过程中，需要注意以下要点：- 敷设质量：保证电缆的敷设质量符合设计和规范要求，包括电缆高度、水平度、支架间距等。

- 材料使用：使用符合要求的电缆、支架等材料，做好材料的保护和防潮处理。

- 安全措施：施工人员需要正确佩戴安全防护用具，如安全帽、手套等，确保施工过程的安全性。

2. 附件本文档涉及的附件包括：- 设计方案图纸- 敷设材料验收报告- 施工记录表3. 法律名词及注释- 沟槽：用于埋设电缆等地下设施的长方形或梯形开挖工程。

- 敷设：将电缆或管道等设施安装到具体的位置。

- 固定装置：用于固定电缆或管道等设施的支架、卡箍等装置。

范本2（简洁、实用风格）:1. 电缆敷设施工方法及要点1.1 准备电缆敷设前，进行以下准备工作：- 审查设计方案，确保合规。
