532(300-2000mW)连续绿光激光器参数

高性能2000W连续激光器说明书武汉锐科光纤激光技术股份有限公司Wuhan Raycus Fiber Laser Technologies Co., Ltd.目录1 安全信息 (1)1.1 安全标识 (1)1.2 激光安全等级 (1)1.3 安全标识 (2)1.4 光学安全 (3)1.5 电学安全 (3)1.6 其他安全注意事项 (3)2 产品介绍 (4)2.1 产品特性 (4)2.2 型号说明 (4)2.3 装箱清单 (5)2.4 开箱及检查 (5)2.5 运行环境 (5)2.6 注意事项 (7)2.7 产品性能 (7)3 安装 (10)3.1 整机尺寸图 (10)3.1.1 高性能2000W连续激光器整机尺寸 (10)3.2 输出光缆的尺寸与安装 (11)3.2.1 高性能2000W连续激光器输出光缆 (11)3.3 冷却系统安装与要求 (12)3.4 安装注意事项 (13)4 产品使用 (15)4.1 前面板 (15)4.2 后面板 (15)4.3 电源连接 (16)4.4 接口定义 (16)4.4.1 控制接口 (16)4.4.2 RS-232串口 (18)4.4.3 以太网TCP/IP接口及连接步骤 (19)4.7 激光器的上位机功能 (22)4.7.1 控制界面 (23)4.7.2 日志界面 (24)4.7.3 关于 (24)4.7.4 语言选择 (25)4.7.5 授权 (25)4.7.6 模式选择 (26)4.7.7 主控模块 (26)4.7.8 电源监控 (27)4.8 控制模式选择 (28)4.8.1 控制模式接线图 (28)4.8.2 单机模式（内控模式）（顺序接上4.6） (29)4.8.3 外控模式（顺序接上4.6） (29)4.8.4 AD模式 (30)4.8.5 控制时序图 (31)4.8.6 红光控制 (32)4.9 关闭操作顺序 (33)4.10 蓝牙APP操作说明 (33)4.10.1 登录 (33)4.10.2 连接 (33)4.10.3 设备 (35)4.10.4 我的页面 (38)4.10.5 软件介绍 (40)4.10.6 工作流程 (40)5 常见警及处理措施 (41)5.1 告警显示 (41)5.2 告警处理 (41)6 质保及返修、退货流程 (44)6.1 一般保修 (44)6.2 保修的限定性 (44)6.3 技术支持及产品维修 (44)1安全信息感谢您选择锐科光纤激光器，本用户手册为您提供了重要的安全、操作、维护及其它方面的信息。

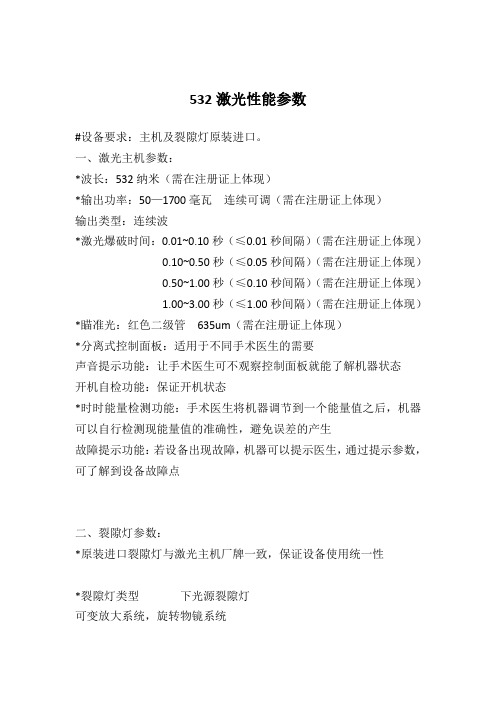

532激光性能参数#设备要求：主机及裂隙灯原装进口。

一、激光主机参数：*波长：532纳米（需在注册证上体现）*输出功率：50—1700毫瓦连续可调（需在注册证上体现）输出类型：连续波*激光爆破时间：0.01~0.10秒（≤0.01秒间隔）（需在注册证上体现）0.10~0.50秒（≤0.05秒间隔）（需在注册证上体现）0.50~1.00秒（≤0.10秒间隔）（需在注册证上体现）1.00~3.00秒（≤1.00秒间隔）（需在注册证上体现）*瞄准光：红色二级管635um（需在注册证上体现）*分离式控制面板：适用于不同手术医生的需要声音提示功能：让手术医生可不观察控制面板就能了解机器状态开机自检功能：保证开机状态*时时能量检测功能：手术医生将机器调节到一个能量值之后，机器可以自行检测现能量值的准确性，避免误差的产生故障提示功能：若设备出现故障，机器可以提示医生，通过提示参数，可了解到设备故障点二、裂隙灯参数：*原装进口裂隙灯与激光主机厂牌一致，保证设备使用统一性*裂隙灯类型下光源裂隙灯可变放大系统，旋转物镜系统物镜F=125mm目镜12.5×视野φ46，φ29.5，φ18.4，φ11.5，φ7.5mm *目镜度数范围±8D（10×）PD范围55—75mm角度≥6°裂隙灯裂隙放大≥1.16×裂隙宽≥0—14mm（连续可调）裂隙长≥1.8至13mm（连续可调）滤片蓝，无赤，热吸收*照明灯6V，20W底座和头架侧面移动≥107mm深度移动≥113mm水平移动≥14mm垂直移动≥36mm下颚托移动≥76mm固视灯6V，1.2W电源电压100，120，220，240Vac（可调）。

瓦级532nm绿光激光器的研究The study of watt 532nm green laser摘要全固态绿光激光器具有效率高、激光输出光束质量好、运转可靠、体积小以及寿命长等特点，使其在可调谐激光器的抽运源、流场显示、海洋探测、光电对抗、污染检测，特别是受控热核聚变的驱动器、铀同位素分离的抽运源，以及大功率大能量的激光加工及激光医疗设备、激光微加工、激光的军事应用（激光雷达、激光制导等）等科学和工业领域中得到了广泛的运用。

关键词：泵浦、绿光激光器、倍频、声光调 Q、目录第一章概述……………………………………………………………………………1.1 绿光激光器的发展现状…………………………………………………1.2 半导体激光器泵浦声光调Q固体激光器的发展现状…………………..1.3 论文工作内容…………………………………………………………….. 第二章声光调Q绿光激光器的设计理论…………………………………………2.1 泵浦源……………………………………………………………………….2.1.1 泵浦源………………………………………………………………..2.1.2泵浦方式……………………………………………………………..2.2工作物质…………………………………………………………………….2.2.1掺钕钒酸钇（Nd:YVO4）……………………………………………..2.2.2热效应………………………………………………………………….2.3 声光调Q…………………………………………………………………….2.3.1 调Q的基本原理………………………………………………………2.3.2 声光调Q的基本原理………………………………………………..2.3.3 声光调Q的动态特性与输出特性…………………………………...2.4 倍频晶体…………………………………………………………………….2.4.1倍频晶体………………………………………………………………2.4.2 倍频效率………………………………………………………………2.4.3 最佳聚焦………………………………………………………………第三章绿光激光器的实验…………………………………………………………...第一章概述全固态绿光激光器是利用激光二极管（LD）泵浦激光晶体产生在1μm附近的振荡，得到1064nm的激光，再结合非线性晶体的倍频获得532nm的绿光。

绿光十字线状激光器说明：
绿光是采用大功率红外激光管泵浦激光晶体而产生, 采
用参数不同的准直透镜,再配以不同参数十字柱面镜, 产生不
同光束发散度的十字线, 出瞳功率从5mW到50mW,可根据用
户具体用途定制。

激光器均选用高品质的原装、进口激光二极管，高质量
晶体，配以高性能的APC、ACC驱动电路和光学镀膜玻璃透
镜组，具有高可靠性、高稳定性、抗干扰性强、一致性好、
使用寿命长等特点。

产品广泛应用于各种工业标识器、工业用激光模组、军用
器械及仪器装备、激光指向、激光医疗仪器、演示用激光光
源、激光定位器等。

技术参数：
波长：532nm 。

出瞳功率：1mW～50mW。

扇角：90°。

光学系统：光学镀膜玻璃透镜。

光束模式：TEM00、连续输出。

光斑描述：最小光斑直径Φ0.5mm。

工作电压：DC 3V、4.5V、5V、9V、12V(可选)
激光级别：Ⅱ、Ⅲa。

工作温度：15℃―30℃。

存储温度：－10℃―80℃。

预热时间：＜10分钟。

稳定性：＜±10％15℃―30℃。

选配附件：激光器专用电源、支架。

外形尺寸：Φ18mm×80mm、Φ20m×80mm。

（注明：外形尺寸不限于表中数据，用户可根据需要定制）
绿光十字线状C系列激光器(部分产品目录及技术参数)
型号波长出瞳功率扇角（º）线宽（mm）透镜说明
附注：可按客户要求定做特殊要求产品。

拉曼532nm激光参数
拉曼532nm激光器的参数主要包括中心波长、光谱线宽、输出功率、工作温度等。

1. 中心波长：532nm，波长公差为±。

2. 光谱线宽：<。

3. 输出功率：>100mW，功率可调，最高可达300mW。

4. 工作温度：10\~35℃，波长稳定范围为10\~35℃。

5. 物理规格：光纤芯径为105um，多模光纤，NA为。

6. 连接器类型：提供FC/PC或SMA。

7. 模块尺寸：英寸。

8. 外壳材料：阳极氧化铝。

9. 工作湿度：0\~80%，非冷凝。

10. 储存温度：-10\~+55℃。

11. 电气要求：输入电源为100\~240VAC，50\~60Hz，；保险丝为250V，1A，5mmx20mm，2个。

此外，拉曼532nm激光器还具有高光束质量、高波长稳定性、高功率稳定性等特点，适用于全息、拉曼光谱、荧光激发、生物工程等领域。

如需了解更多信息，建议阅读相关资料或咨询专业技术工程师。

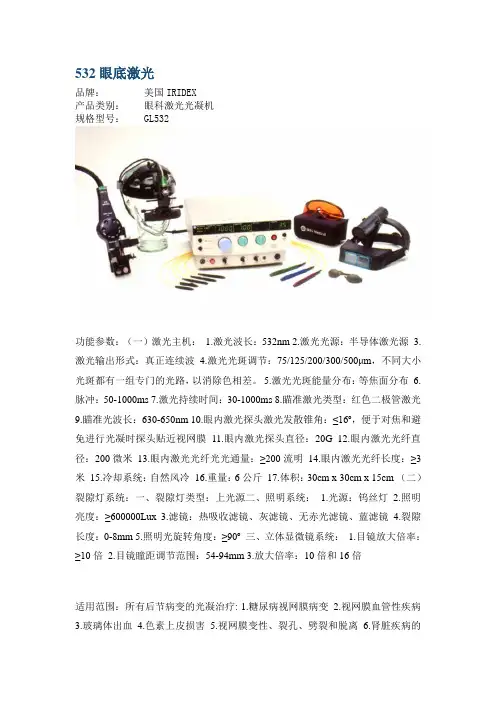

532眼底激光品牌：美国IRIDEX产品类别：眼科激光光凝机规格型号：GL532功能参数：（一）激光主机：1.激光波长：532nm 2.激光光源：半导体激光源 3.激光输出形式：真正连续波 4.激光光斑调节：75/125/200/300/500μm，不同大小光斑都有一组专门的光路，以消除色相差。

5.激光光斑能量分布：等焦面分布 6.脉冲：50-1000ms 7.激光持续时间：30-1000ms 8.瞄准激光类型：红色二极管激光9.瞄准光波长：630-650nm 10.眼内激光探头激光发散锥角：≤16º，便于对焦和避免进行光凝时探头贴近视网膜11.眼内激光探头直径：20G 12.眼内激光光纤直径：200微米13.眼内激光光纤光光通量：≥200流明14.眼内激光光纤长度：≥3米15.冷却系统：自然风冷16.重量：6公斤17.体积：30cm x 30cm x 15cm （二）裂隙灯系统：一、裂隙灯类型：上光源二、照明系统： 1.光源：钨丝灯 2.照明亮度：≥600000Lux 3.滤镜：热吸收滤镜、灰滤镜、无赤光滤镜、蓝滤镜 4.裂隙长度：0-8mm 5.照明光旋转角度：≥90º三、立体显微镜系统：1.目镜放大倍率：≥10倍2.目镜瞳距调节范围：54-94mm 3.放大倍率：10倍和16倍适用范围：所有后节病变的光凝治疗: 1.糖尿病视网膜病变 2.视网膜血管性疾病3.玻璃体出血4.色素上皮损害5.视网膜变性、裂孔、劈裂和脱离6.肾脏疾病的眼底病变7.感染性疾病的眼底8.血液病的眼底治疗9.风湿免疫疾病的10.高血压及动脉硬化的眼底改变制造商基本情况：Iridex公司是世界范围内研发及制造最佳性价比医用激光的厂商。

公司拥有目前世界上最大的固体激光生产基地，致力于研发高效、可靠、便携、多能及价格合理的激光产品。

Iridex公司建立于1989年，1992年被美国商业周刊评选为100家年度最佳高科技公司之一，并于1996年在Nasdaq（美国股市高科技板块）上市。

绿光（532nm）系列激光器采用原装进口激光二极管，光学透镜。

光斑清晰，发散度低，准直性好，体积小，工业适用性强。

零贰玖-陆捌伍捌壹柒零捌
1智能反馈控制电路；
2高效透过率光学系统；
3低功耗，高效能光功率输出；
4性能稳定，一致性好，使用寿命长。

产品参数
输出波长：635nm 650nm 660nm
输出功率：635nm 0.5～30mw
650nm 0.5～200mw
660nm 0.5～300mw
工作电压：2.7~24V DC
工作电流：≤450mA
光束发散度：0.1～1.5mrad
光线直径：Φ1mm
光学透镜：光学镀膜玻璃或塑胶透镜
尺寸：Φ6.5×15mm；Φ8×22mm；Φ10×25mm；Φ10×35mm；Φ12×36mm；Φ14×45mm；Φ16×55mm；Φ22×65mm；Φ22×80mm；Φ26×100mm（可定制）
工作温度：－10～75℃
储存温度：－40～85℃
使用寿命：连续使用大于8000小时
选配附件：
1、专用电源（配套专用电源，具有很强的抗干扰性、高稳定性、抑制浪涌电流及缓启动等特点，特别适于恶劣的工作环境，能有效保证产品的稳定性和使用寿命）
2、工业支架（配套专用支架：具有良好的导热性和灵活性，使日成的镭射激光产品可安装在任何垂直或水平面，并使之在三维空间任意360度调整，以达到最佳使用效果yxl。

532nm绿光激光器
（cl）输出形式：功率型线宽：线状可调（mm）
输出波长：532（nm）传输信号：单电源型
通道：单通道工作物质：半导体
光路径：内光路波段范围：可见光
种类：激光头加工定制：是
型号： ZLM5AD650-9BD(BC) 品牌： RC
激励方式：电激励式速度：高速
运转方式：连续式
532nm绿光激光器产品，生产的激光定位灯质量上乘，价格优惠。

650nm点状激光模组，点大小可调.
532nm绿光激光器可用在各种工业生产设备上，它能起辅助与定位作用，广泛应用于如：服装行业制衣业面料剪裁、针车行业用激光定位，绣花机生产过程中的定位；四轮定位仪定位，打标机，雕刻机，大白本文章由打零贰玖捌捌柒贰陆柒柒叁编辑提供扣机，医疗，电焊机，也用于设备安装及建筑装修中的定位，用途十分广泛。

532nm绿光激光器的安装机使用简单方便，可安装在使用机械的垂直或水平面上，使得在整个生产过程中有一条可见的、非接触的定位指导操作过程。

532nm绿光激光器具有方便生产操作和提高生产效率的优点。

其激光形状可在三维空间任意微调，已达到最佳使用效果。

我公司生产的同类产品还有：
532nm绿光激光器半导体点状红光激光器、/红光点状镭射灯、点状发射头、打标机专用红光点状定位灯、半导体红光激光器等。

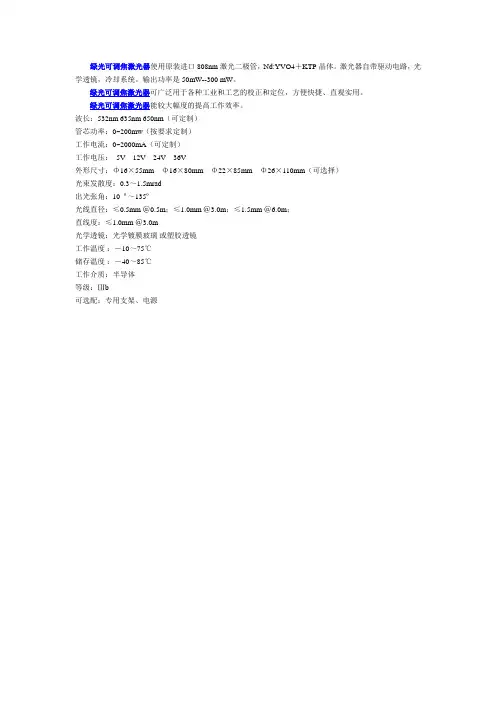

绿光可调焦激光器使用原装进口808nm激光二极管，Nd:YVO4＋KTP晶体。

激光器自带驱动电路，光学透镜，冷却系统。

输出功率是50mW--300 mW。

绿光可调焦激光器可广泛用于各种工业和工艺的校正和定位，方便快捷、直观实用。

绿光可调焦激光器能较大幅度的提高工作效率。

波长：532nm 635nm 650nm（可定制）
管芯功率：0~200mw（按要求定制）
工作电流：0~2000mA（可定制）
工作电压：5V 12V 24V 36V
外形尺寸：Φ16×55mm Φ16×80mm Φ22×85mm Φ26×110mm（可选择）
光束发散度：0.3～1.5mrad
出光张角：10 º～135º
光线直径：≤0.5mm ＠0.5m；≤1.0mm ＠3.0m；≤1.5mm ＠6.0m；
直线度：≤1.0mm ＠3.0m
光学透镜：光学镀膜玻璃或塑胶透镜
工作温度：－10～75℃
储存温度：－40～85℃
工作介质：半导体
等级：Ⅲb
可选配：专用支架、电源。
