钢筋直螺纹套筒连接工艺及质量检查

施工现场加工钢筋接头（直螺纹）的质量检查及要求
1.标准型接头丝头有效螺纹长度应不小于1/2连接套筒长度；
2.丝头加工完毕经检验后，应立即带上丝头保护帽或拧上连接套筒，防止装卸钢筋时损坏
丝头，允许误差为+2P（P指螺纹螺距，㎜）；
3.钢筋连接完毕后，标准型接头连接套筒外应有外露有效螺纹，且连接套筒单边外露有效
螺纹不得超过2P，其他连接形式应符合产品设计要求；
4.钢筋连接接头的现场检验按检验批进行。

同一施工条件下采用同一材料的同等级同型式
同规格接头，以连续生产的500个为一个检验批进行检验和验收，不足500个的也按一个检验批计算；
5.滚丝螺纹长度用专用环规检查在环规的缺口范围内，滚轧螺纹丝头用螺纹通规检查，通
规能拧入；
6.自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班加工的丝头为一个验收
批，随机抽检10%，当合格率小于95%时，应加倍抽检，复检中合格率仍小于95%时，应对全部丝头进行逐个检验。

附：
直螺纹钢筋接头参数表。

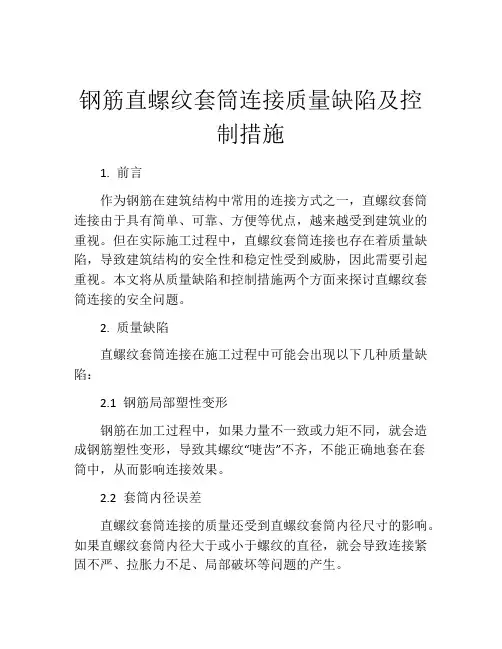

钢筋直螺纹套筒连接质量缺陷及控制措施1. 前言作为钢筋在建筑结构中常用的连接方式之一，直螺纹套筒连接由于具有简单、可靠、方便等优点，越来越受到建筑业的重视。

但在实际施工过程中，直螺纹套筒连接也存在着质量缺陷，导致建筑结构的安全性和稳定性受到威胁，因此需要引起重视。

本文将从质量缺陷和控制措施两个方面来探讨直螺纹套筒连接的安全问题。

2. 质量缺陷直螺纹套筒连接在施工过程中可能会出现以下几种质量缺陷：2.1 钢筋局部塑性变形钢筋在加工过程中，如果力量不一致或力矩不同，就会造成钢筋塑性变形，导致其螺纹“啑齿”不齐，不能正确地套在套筒中，从而影响连接效果。

2.2 套筒内径误差直螺纹套筒连接的质量还受到直螺纹套筒内径尺寸的影响。

如果直螺纹套筒内径大于或小于螺纹的直径，就会导致连接紧固不严、拉胀力不足、局部破坏等问题的产生。

2.3 空腔、肉眼裂纹在制造过程中，如果直螺纹套筒内部有空腔或裂纹，就会使整个连接处的强度下降，从而提高结构的失效风险。

3. 控制措施为了保证直螺纹套筒连接的质量，在施工过程中必须采取一系列的控制措施，如下：3.1 加强验收在施工前，必须对采购的钢筋和直螺纹套筒进行严格的质量验收和检测，避免使用质量不合格的材料。

3.2 确保套筒内径尺寸准确为保证直螺纹套筒连接的合理性，应在套筒内径尺寸方面加强管控，必须保证套筒内径尺寸和螺纹直径相同或略大1~2mm。

这样可确保连接后的螺纹齿合紧密，其承载力得到保障。

3.3 控制加工质量对于加工质量不佳的钢筋，应及时剔除。

此外，还应对直螺纹套筒生产企业进行全面检查，排除生产过程中的各种质量隐患。

3.4 注意检验时刻在直螺纹套筒连接使用和安装过程中，必须注意检验连接状态，检查连接是否有变形或开裂等情况。

如发现质量问题，应立即采取措施加以处理。

4. 结论在现代建筑结构中,直螺纹套筒连接技术得到了广泛应用。

但在实际应用中,大多数质量缺陷都是由制造、施工等方面的不良质量管理造成的。

直螺纹套筒连接施工工艺一、引言直螺纹套筒连接作为一种常用的管道连接方式，在建筑工程、水利工程、石油化工等领域都得到广泛应用。

本文将介绍直螺纹套筒连接施工工艺的基本步骤、注意事项和施工要点，以帮助施工人员更好地理解和掌握该连接工艺。

二、直螺纹套筒连接的基本步骤1. 准备工作在进行直螺纹套筒连接之前，首先需要准备好所需材料和工具。

材料包括直螺纹套筒、法兰和密封垫片等，工具包括扳手、锉刀、螺丝刀等。

2. 表面处理为了保证连接的牢固性和密封性，连接部位的表面需要进行处理。

首先，清洗连接部位，确保表面干净。

然后，使用锉刀修整连接部位的边缘，确保其平整。

最后，涂抹一层防锈漆，防止连接部位生锈。

3. 安装直螺纹套筒将直螺纹套筒插入法兰孔中，并用扳手旋紧直螺纹套筒，直至与法兰紧密连接。

使用螺丝刀加固直螺纹套筒和法兰之间的螺纹，确保连接的稳固。

4. 防漏处理为了保证连接的密封性，需要在直螺纹套筒和法兰之间加入密封垫片。

将密封垫片放置在直螺纹套筒和法兰之间，并用扳手旋紧法兰螺栓，使其均匀受力，确保连接的密封性。

5. 检查连接质量连接完成后，需要对连接部位进行检查，确保连接的质量。

首先，检查直螺纹套筒和法兰之间的螺纹是否紧密，不存在松动现象。

然后，检查连接部位是否有漏水现象，确保连接的密封性。

最后，使用力学设备对连接部位进行拉力测试，确保连接的牢固性。

三、直螺纹套筒连接施工的注意事项1. 材料的选择在进行直螺纹套筒连接时，需要选择质量可靠的直螺纹套筒和法兰。

材料应符合相关的国家标准，具有良好的耐压和耐腐蚀性能。

2. 施工环境直螺纹套筒连接的施工应在干燥、通风的环境中进行，避免因潮湿或尘埃对连接造成不良影响。

同时，施工区域应保持整洁，确保施工人员的安全。

3. 操作要规范施工人员在进行直螺纹套筒连接时，应严格按照操作规程进行，避免随意更改步骤或操作方式。

同时，施工人员应熟悉工具的使用方法，并保持工具的良好状态，避免因工具损坏而影响施工进度。

直螺纹套筒连接技术规范要求直螺纹套筒规范一、施一匸准备1、材料准备：钢筋应含有出厂合格证和力学性能检验汇报,全部检验结果，均应符合现行规范要求和设计要求。

连接套筒应有出厂合格证,通常为低合金钢或优质炭素结构钢,其抗拉承载力标准值应大于、等于被连接钢筋受拉承载力标准值1.20倍，套筒长为钢筋直径二倍，套筒应有保护盖，保护盖上应注明套筒规格。

套筒在运输、储存过程屮，要预防锈蚀和沾污,套筒尺寸偏差及精度要求见表lo表1:套筒尺寸偏差及精度要求套筒出场质量检验要求见表表2：套筒出厂质量检验要求常见连接套筒有四种形式，分别是标准型套筒、正反丝扣型套筒、变径型套筒、可调型套筒。

标准型套筒关键用于相同直径可转动钢筋连接；正反丝扣型套筒用于两端钢筋不能转动但最少有一根钢筋能够轴向移动钢筋连接,如拐铁钢筋施工；变径型套筒用于不一样直径钢筋连接；可调型套筒用于两端不能转动钢筋连接，也可用于拐铁处钢筋连接。

当两端钢筋轴向位置不能移动时，只能使用此种拉头形式，如在两个预制大型混凝土结构连接施工屮钢筋对接。

2.2技术准备：在进行钢筋翻样时,应综合考虑以下多个问题：1）滚压直螺纹接头混凝上保护层厚度应满足现行国家标准《混凝土结构设计规范》屮受力钢筋保护层最小厚度要求,且不得小于15nmm。

2）受力钢筋滚压直螺纹接头位置应相互错开。

在任一接头中心至长度为钢筋直径35倍区段内，有接头受力钢筋截面面积占钢筋总截面面积百分率，应符合下列要求：a、受拉区受力钢筋接头百分率不宜超出50%,b、接头宜避开有抗震设防要求框架梁端和柱端箍筋加密区；当无法避开时，接头百分率不应超出50%。

c、受压区和装配式构件中钢筋受力较小部位，接头百分率可不受限制。

3）依据待连接钢筋实际情况，选择好套筒型号、丝扣方向，并立即调整因在下料、加工丝头、随机切断抽验检验而切短了钢筋。

2.3人员准备全部从事等强剥肋滚压直螺纹丝头加工、连接操作人员，必需经过严格专业技术培训,经主管部门考评合格，并取得对应上岗证书方可进行上岗作业，严禁无证人员串岗、代岗。

钢筋直螺纹套筒连接施工工艺13.1材料要求13.1.1 原材钢筋应符合下列规定：1 应有出厂合格证和出厂检验报告；2 钢筋应平直、无损伤，表面应无裂纹、老锈及油污；3 应抽取试件作屈服强度、抗拉强度、伸长率、弯曲性能和重量偏差检验，检验结果应符合现行国家标准《混凝土结构工程施工质量验收规范》GB 50204的规定。

13.1.2 直螺纹连接套筒应采用45号优质碳素结构钢或其他经试验确认符合要求的钢材制作。

套筒表面应有规格标记及产品合格证。

13.1.3 连接套筒应符合以下规定：1 有明显的规格标记，一端孔应用密封盖扣紧；2 连接套筒进场时应有产品合格证；3 标准型连接套筒的外形尺寸应符合表13.1.3的规定；4 连接套螺纹中径尺寸的检验采用止、通塞规。

止塞规旋入深度小于等于3倍螺距，通塞规应能全部旋入；5 连接套应分类包装存放，不应混淆和锈蚀；6 螺纹牙形饱滿，套筒表面无裂纹或其它肉眼可见缺陷。

13.2主要机具13.2.1 机械设备可采用直螺纹套筒生产厂家配套的直螺纹套丝机、砂轮切割机、角向磨光机、台式砂轮、工作扳手、丝头保护帽、冷却液等。

13.2.2 主要测量工具可采用量规、牙形规、卡规、直螺纹塞规等。

13.3作业条件13.3.1 技术提供单位应提供有效的型式检验报告，钢筋原材已复验合格。

13.3.2 直螺纹套丝机等机械设备经维护试用，测力扳手经校验，可满足施工要求。

13.3.3 螺纹套及钢筋端头已清理、除锈、去污，按规格尺寸加工，存放备用。

13.3.4 技术准备应满足下列要求：1 钢筋应先调直再加工，切口端面应与钢筋轴线垂直，端头弯曲、马蹄严重的应切去，不应用气割下料；2 检验合格的丝头应加以保护，在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐；3 批量加工前，先按钢筋不同厂家、不同规格分别制作接头试件进行工艺检验，试验合格并取得试验报告后方可开始批量加工。

13.3.5 接头位置应符合设计要求及施工规范的规定。

直螺纹套筒连接施工工艺标准展开全文高层建筑施工中，钢筋连接会用到很多的直螺纹套筒连接，那么你知道钢筋直螺纹套筒是怎么连接的吗？本文将按照直螺纹套筒连接的施工工艺及要求做个详细介绍，共分为3块内容介绍：一、滚压直螺纹连接介绍二、直螺纹接头加工、安装及验收要求三、施工现场直螺纹连接常见问题一、滚压直螺纹连接介绍钢筋剥肋滚压直螺纹连接技术就是将待连接钢筋端部的纵肋和横肋用滚丝机采用切削的方法剥掉一部分，然后直接滚轧成普通直螺纹，用特制的直螺纹套筒连接起来，形成钢筋的连接。

该连接方式具有高效、便捷、快速的施工方法和节能降耗、提高效益、连接质量稳定可靠的优点。

直螺纹套筒半成品各种规格套筒二、直螺纹接头加工、安装及验收要求①施工工艺流程：钢筋断料→剥肋滚压螺纹→丝头检验→套丝保护→连接套筒检验→现场连接→接头检验钢筋剥肋滚丝机钢筋螺纹剥肋滚压中滚压成型的钢筋接头②直螺纹套筒接头加工、安装及验收要求1、直螺纹接头加工：1）钢筋端部应切平或镦平后加工螺纹；2）镦头不得有与钢筋轴线相垂直的横向裂缝；3）钢筋丝头长度应满足产品设计要求，具体长度及牙数如下表所示。

钢筋滚丝长度与牙数参数表规格套筒长度滚丝长度牙数16 45±1mm25 1018 50±1mm27.5 1120 55±1mm30 1222 60±1mm32.5 1325 65±1mm35.5 1228 70±1mm38 1332 75±1mm40.5 1436 85±1mm45.5 1540 90±1mm48 16③直螺纹接头安装：1）安装接头时可用管钳扳手拧紧，应使钢筋丝头在套筒中央位置相互顶紧。

标准型接头安装后的外露螺纹不宜超过两倍螺距；2）安装后应用扭力扳手校核拧紧扭矩，拧紧扭矩值应符合下表：钢筋直径（mm）≤1618至20 22至25 28至32 36至40拧紧扭矩（N*m）100 200 260 320 360梁接头安装柱接头安装④、直螺纹接头检验与验收：1）工程中应用钢筋机械接头时，应由该技术提供单位提交有效的型式检验报告。

直螺纹套筒规范一、施工准备1、材料准备：钢筋应具有出厂合格证和力学性能检验报告，所有检验结果，均应符合现行规范的规定和设计要求。

连接套筒应有出厂合格证，一般为低合金钢或优质炭素结构钢，其抗拉承载力标准值应大于、等于被连接钢筋的受拉承载力标准值的 1.20 倍，套筒长为钢筋直径的二倍，套筒应有保护盖，保护盖上应注明套筒的规格。

套筒在运输、储存过程中，要防止锈蚀和沾污，套筒的尺寸偏差及精度要求见表1。

表1：套筒尺寸偏差及精度要求套筒直径D外径允许偏差长度允许偏差螺纹精度≤50 ±0.5 ±0.5 6H/GB197-81＞50 ±0.01D ±0.5 6H/GB197-81套筒出场质量检验要求见表 2表2：套筒出厂质量检验要求序号检验项目量具名称检验要求1 外观质量目测表面应无裂纹和影响接头质量的其它缺陷2 外型尺寸卡尺或专用量规长度及外径应满足图纸要求3 螺纹尺寸通端螺纹赛规能顺利连接套筒并达到旋合长度止端螺纹赛规赛规允许从套筒两端部分旋合，旋入量不应超过3P常用连接套筒有四种形式，分别是标准型套筒、正反丝扣型套筒、变径型套筒、可调型套筒。

标准型套筒主要用于相同直径可转动钢筋的连接；正反丝扣型套筒用于两端钢筋不能转动但至少有一根钢筋可以轴向移动的钢筋连接，如拐铁钢筋的施工；变径型套筒用于不同直径钢筋的连接；可调型套筒用于两端不能转动的钢筋连接，也可用于拐铁处钢筋连接。

当两端钢筋轴向位置不能移动时，只能使用此种拉头形式，如在两个预制大型混凝土结构连接施工中的钢筋对接。

2.2 技术准备：在进行钢筋翻样时，应综合考虑以下几个问题：1）滚压直螺纹接头的混凝土保护层厚度应满足现行国家标准《混凝土结构设计规范》中受力钢筋保护层最小厚度的要求，且不得小于15nmm。

2）受力钢筋滚压直螺纹接头位置应相互错开。

在任一接头中心至长度为钢筋直径的35 倍的区段内，有接头的受力钢筋截面面积占钢筋总截面面积的百分率，应符合下列规定：a、受拉区的受力钢筋接头百分率不宜超过50％，b、接头宜避开有抗震设防要求的框架的梁端和柱端的箍筋加密区；当无法避开时，接头的百分率不应超过50％。

钢筋直螺纹套筒规范
钢筋直螺纹套筒是钢筋连接中常用的一种连接方式，其规范主要涉及到套筒的尺寸、材质、制造工艺和质量要求等方面。

下面将详细介绍钢筋直螺纹套筒规范。

一、套筒尺寸规范
1. 直螺纹套筒的外径应满足设计要求，并符合国家相关标准。

2. 套筒的螺纹规格应与要连接的钢筋的螺纹规格相匹配。

3. 套筒的长度应根据具体情况来确定，一般应不少于连接钢筋直径的3倍。

二、材质要求
1. 套筒应采用优质碳素结构钢或合格的不锈钢材料制造。

2. 材料应符合国家相关标准，并应有检验证书。

三、制造工艺要求
1. 套筒的制造应按照先进工艺进行，确保质量可靠。

2. 套筒的外表面应光滑，无裂纹、缺陷等。

3. 套筒的内部螺纹应清晰，无毛刺、杂质等。

四、质量要求
1. 套筒的硬度应符合要求，可进行硬度测试来验证。

2. 套筒的拉力强度应满足设计要求，可通过拉伸试验来检测。

3. 套筒的抗腐蚀性能应好，可进行盐雾试验来验证。

4. 套筒的尺寸误差应控制在允许范围内，可通过尺寸测量来检查。

五、安装和使用要求
1. 在安装钢筋直螺纹套筒时，应确保套筒和连接钢筋的螺纹相互吻合，并应用适当的力保证连接的牢固。

2. 套筒在使用过程中应避免受到过大的冲击和挤压，以免影响连接质量。

3. 使用过程中，应及时检查套筒是否出现松动、变形等情况，如有问题应及时更换。

综上所述，钢筋直螺纹套筒规范主要涉及到尺寸、材质、制造工艺和质量要求等方面。

在选购和使用钢筋直螺纹套筒时，应根据规范要求进行选择，并严格按照规范要求进行安装和使用，以确保连接的牢固和安全。

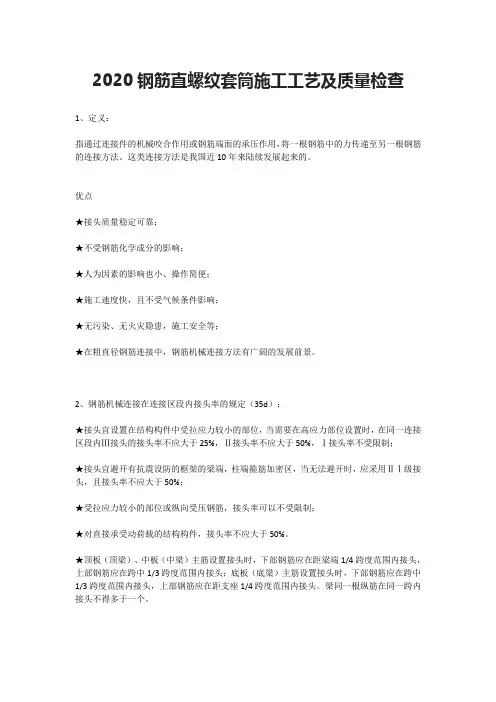

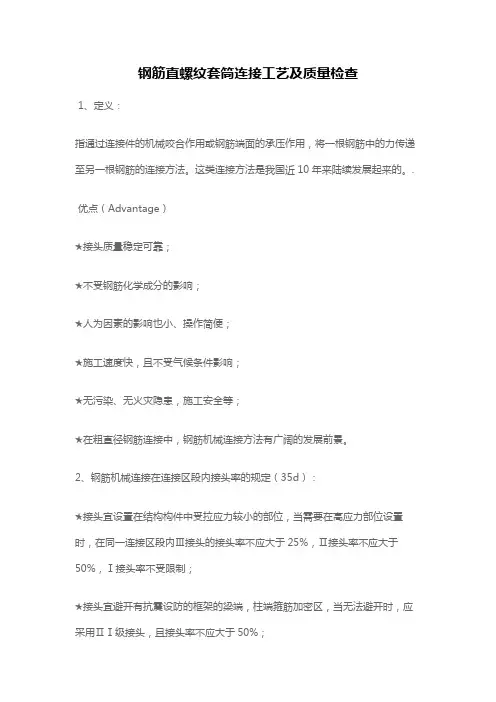

钢筋直螺纹套筒连接工艺及质量检查1、定义：指通过连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一根钢筋的连接方法。

这类连接方法是我国近10年来陆续发展起来的。

. 优点（Advantage）★接头质量稳定可靠；★不受钢筋化学成分的影响；★人为因素的影响也小、操作简便；★施工速度快，且不受气候条件影响；★无污染、无火灾隐患，施工安全等；★在粗直径钢筋连接中，钢筋机械连接方法有广阔的发展前景。

2、钢筋机械连接在连接区段内接头率的规定（35d）：★接头宜设置在结构构件中受拉应力较小的部位，当需要在高应力部位设置时，在同一连接区段内Ⅲ接头的接头率不应大于25%，Ⅱ接头率不应大于50%，Ⅰ接头率不受限制；★接头宜避开有抗震设防的框架的梁端，柱端箍筋加密区，当无法避开时，应采用ⅡⅠ级接头，且接头率不应大于50%；★受拉应力较小的部位或纵向受压钢筋，接头率可以不受限制；★对直接承受动荷载的结构构件，接头率不应大于50%。

★顶板（顶梁）、中板（中梁）主筋设置接头时，下部钢筋应在距梁端1/4跨度范围内接头，上部钢筋应在跨中1/3跨度范围内接头；底板（底梁）主筋设置接头时，下部钢筋应在跨中1/3跨度范围内接头，上部钢筋应在距支座1/4跨度范围内接头。

梁同一根纵筋在同一跨内接头不得多于一个。

3、钢筋接头等级区分：1）接头连接的屈服承载力和受拉承载力不应小于被连接钢筋的屈服承载力和受拉承载力标准值的1.10倍；2）接头的按抗拉强度和残余变形以及高应力和大变形下反复拉压的性能的差异，分为三个性能等级。

4、分类：钢筋机械连接种类繁多，按钢筋机械连接接头类型可分为直螺纹套筒、锥螺纹套筒和挤压套筒。

其中应用最为广阔的直螺纹套筒又可分为墩粗直螺纹套筒、剥肋滚轧直螺纹套筒和直接滚轧直螺纹套筒。

1）、直螺纹套筒：内孔为直螺纹的套筒；2）、锥螺纹套筒：可与钢筋锥螺纹连接的内孔为锥螺纹的螺纹套筒；3）、挤压套筒：内孔为光孔用于带肋钢筋挤压连接的套筒。
