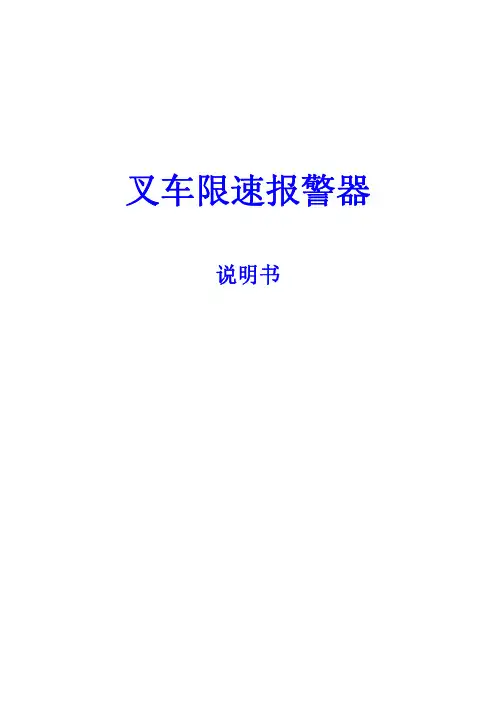

叉车限速报警器说明书目 录一、产品简介1.1 概述1.2 报警器组成部件和主要性能参数1.3 报警器基本功能二、面板及按键说明2.1 面板图2.3 按键使用说明三、参数说明3.1 开机3.2 限速值3.5 车轮直径3.8 密码四、安装步骤4.1 安装前准备4.2 测速传感器安装4.3 报警灯安装4.4 控制器安装4.5 连接控制线五、常见故障及解决方法一、产品简介1.1 概述该叉车限速报警器可应用与各种叉车，也可用于各种工程车（如堆高车、站内搬运车、汽车等）的限速报警。
当车辆超过设定速度后立即发出声光报警或强制停车。
提醒驾驶员控制车速，以免发生事故。
1.2 报警器组成部件和主要性能参数1.2.1 报警器主机一个；报警灯一个；传感器一只（带磁片）；1.2.2 供电电压：DC12±4V；1.2.3 总功耗：约4W，保险管0.5A；1.2.4 限速范围：1km/h—99km/h1.2.5 重量：约1.0kg；1.2.6 控制器外形尺寸：198*91*45mm1.2.7 显示：3位高亮数码管显示1.3 报警器基本功能1.3.1 限速提示：当车速接近限制速度时内置蜂鸣器声音报警提示，提醒驾驶员控制车速。
1.3.2 超速报警：当车速超过限制速度时外部报警器进行声光报警，警告驾驶员已经超速。
1.3.3 强制限速（选配）：当车速超过限制速度并在规定时间内车速没有降低到二级限制速度以下时，将强制控制车辆停止，可重新正常启动车辆。
1.3.4 掉电记忆功能：可累计存储0-999次报警次数，输入密码后清零复位。
二、面板及按键使用说明2.1 面板图2.1.1 叉车限速报警器外观如右图：2.2 按键使用说明2.2.1 参数更改：（1）输入密码：按键进入参数设置状态，此时显示“000”，要求输入密码（默认密码为123）；然后按键，开始输入第一位密码，显示屏最右侧显示“0”，此时按加1、减1修改数值；第一位密码输入完成后按键换位，开始输入第二位密码，显示屏中间位显示“0”；同理，再按键开始输入第三位密码，输入完成后，按键进入参数设置状态，可以进行参数修改，此时报警器显示P11(限速值参数代码)。

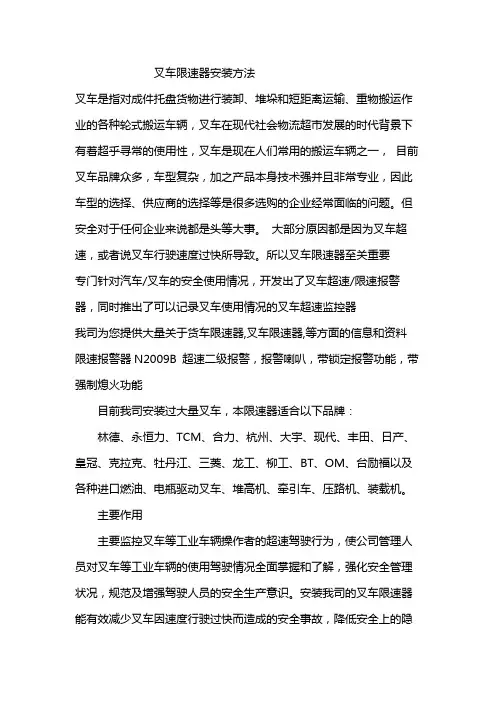

叉车限速器安装方法叉车是指对成件托盘货物进行装卸、堆垛和短距离运输、重物搬运作业的各种轮式搬运车辆，叉车在现代社会物流超市发展的时代背景下有着超乎寻常的使用性，叉车是现在人们常用的搬运车辆之一，目前叉车品牌众多，车型复杂，加之产品本身技术强并且非常专业，因此车型的选择、供应商的选择等是很多选购的企业经常面临的问题。
但安全对于任何企业来说都是头等大事。
大部分原因都是因为叉车超速，或者说叉车行驶速度过快所导致。
所以叉车限速器至关重要专门针对汽车/叉车的安全使用情况，开发出了叉车超速/限速报警器，同时推出了可以记录叉车使用情况的叉车超速监控器我司为您提供大量关于货车限速器,叉车限速器,等方面的信息和资料限速报警器N2009B 超速二级报警，报警喇叭，带锁定报警功能，带强制熄火功能目前我司安装过大量叉车，本限速器适合以下品牌：林德、永恒力、TCM、合力、杭州、大宇、现代、丰田、日产、皇冠、克拉克、牡丹江、三菱、龙工、柳工、BT、OM、台励福以及各种进口燃油、电瓶驱动叉车、堆高机、牵引车、压路机、装载机。
主要作用主要监控叉车等工业车辆操作者的超速驾驶行为，使公司管理人员对叉车等工业车辆的使用驾驶情况全面掌握和了解，强化安全管理状况，规范及增强驾驶人员的安全生产意识。
安装我司的叉车限速器能有效减少叉车因速度行驶过快而造成的安全事故，降低安全上的隐患，能够有效提高叉车司机的工作效率和对安全生产的警觉意识，非叉车驾驶人员可以通过限速器的警示灯和报警喇叭来判断叉车是否超速驾驶，在叉车进出仓库口及限制区域时，自动声光报警，提醒其他员工注意叉车的到来，限速功能型号可以强制车辆降速或者设置为熄火。
产品特点遥控设置功能，10米范围内可进行遥控设置；适用面广泛，可以使用在12V~72V叉车上，柴油叉车和电瓶叉车都适用；体积轻巧，安装简单，采用全浮式防震设计，抗震性能好；电源线有防短路设计，内置过流保护电路，稳定性极强；不对叉车原有部件作任何改动，安全、可靠，不改变叉车原控制系统；免维护、免机械接触、全电子化设计特点，一次安装，终身无忧；使用与管理分离，叉车使用人员不能改变叉车速度报警参数设定；遥控按键少，操作简单，功能齐全；4级音量可调，可针对不同场合设置音量；外部喇叭报警，声音洪亮，音质好，报警声音可达120dB；两种报警提示：超亮、语音报警。

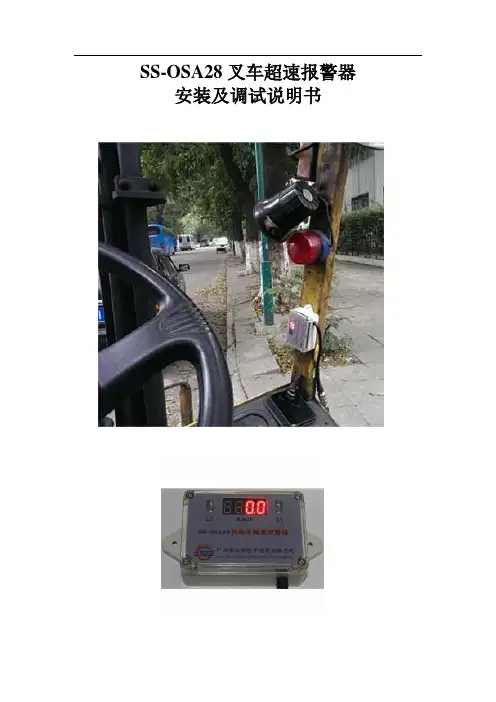

SS-OSA28叉车超速报警器安装及调试说明书首先非常感谢您选择SS-OSA28叉车超速报警器！随着我国市场经济的深入和人民生活水平的不断提高，安全将越来越为现代人所重视，安全法律法规也不断出台，相关安全的产品也不断涌现，厂内机动车的安全问题同样不容忽视，SS-OSA28叉车超速报警器正是为此而开发的微电脑智能电子产品。
SS-OSA28具有速度显示，两级超速报警，倒车语音，保养提醒、系好安全带、超速锁定功能。
SS-OSA28超速报警可有效的杜绝司机超速行为，为安全生产奠定基础。
当司机开启电源开关后报警器将发出“您好，请系好安全带”的语音提示。
当叉车的速度达到最高设定值时SS-OSA28面板的红色指示灯点亮，３秒后如速度仍超过设定值它会大声的喊“超速，请注意”。
提示周围人员僻让高速行驶的叉车，同时也促使司机在规定速度内行驶，如司机超速的时间大于15秒(该值可根据需要修改)，将锁定报警语音。
一旦超速锁定，需要用遥控器才能解锁。
SS-OSA28超速报警器由主机、警号、警灯、转速传感器、遥控器、连接电缆等组成。
主机可安装在叉车前护顶架上便于司机观察叉车速度，主机面板上绿色L1为低速（第一级报警）指示灯，红色L2为高速（第二级报警）指示灯，为叉车增添几份科技感。
一、安装主机拨掉叉车锁匙开关，将主机安装在司机便于观察的位置如叉车的前柱上或前横板上如图所示，在叉车的保险座上找一个备用的保险管或保险片座，将报警器的电源正极线（红色）接至备用保险座上并换上一个２安的保险管，超速报警器的负线（白色）接外壳即可。
二、安装速度传感器将叉车的门架升高并用绳索锁紧，在驱动桥的盘齿的齿轮位置用电钻钻一个6.8毫米的孔，再用８毫米的细牙丝功功牙，将接近开关用手轻轻拧到碰触齿轮再退回1圈即可，再将锁紧螺母锁紧（注意不要太大力拧，否则容易断裂）将接近开关的棕色线与主机的红色对接，接近开关的黑色与主机的白色对接，接近开关的蓝色线与屏蔽线对接，接好后用扎带固定电线。

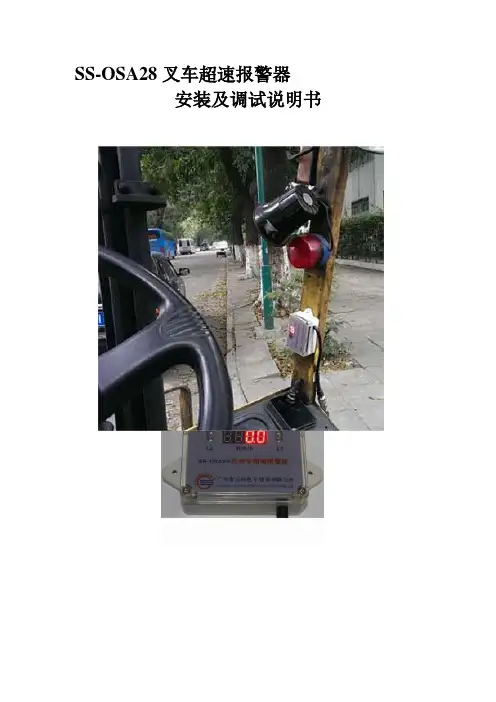

SS-OSA28叉车超速报警器安装及调试说明书首先非常感谢您选择SS-OSA28叉车超速报警器！随着我国市场经济的深入和人民生活水平的不断提高，安全将越来越为现代人所重视，安全法律法规也不断出台，相关安全的产品也不断涌现，厂内机动车的安全问题同样不容忽视，SS-OSA28叉车超速报警器正是为此而开发的微电脑智能电子产品。
SS-OSA28具有速度显示，两级超速报警，倒车语音，保养提醒、系好安全带、超速锁定功能。
SS-OSA28超速报警可有效的杜绝司机超速行为，为安全生产奠定基础。
当司机开启电源开关后报警器将发出“您好，请系好安全带”的语音提示。
当叉车的速度达到最高设定值时SS-OSA28面板的红色指示灯点亮，３秒后如速度仍超过设定值它会大声的喊“超速，请注意”。
提示周围人员僻让高速行驶的叉车，同时也促使司机在规定速度内行驶，如司机超速的时间大于15秒(该值可根据需要修改)，将锁定报警语音。
一旦超速锁定，需要用遥控器才能解锁。
SS-OSA28超速报警器由主机、警号、警灯、转速传感器、遥控器、连接电缆等组成。
主机可安装在叉车前护顶架上便于司机观察叉车速度，主机面板上绿色L1为低速（第一级报警）指示灯，红色L2为高速（第二级报警）指示灯，为叉车增添几份科技感。
一、安装主机拨掉叉车锁匙开关，将主机安装在司机便于观察的位置如叉车的前柱上或前横板上如图所示，在叉车的保险座上找一个备用的保险管或保险片座，将报警器的电源正极线（红色）接至备用保险座上并换上一个２安的保险管，超速报警器的负线（白色）接外壳即可。
二、安装速度传感器将叉车的门架升高并用绳索锁紧，在驱动桥的盘齿的齿轮位置用电钻钻一个6.8毫米的孔，再用８毫米的细牙丝功功牙，将接近开关用手轻轻拧到碰触齿轮再退回1圈即可，再将锁紧螺母锁紧（注意不要太大力拧，否则容易断裂）将接近开关的棕色线与主机的红色对接，接近开关的黑色与主机的白色对接，接近开关的蓝色线与屏蔽线对接，接好后用扎带固定电线。

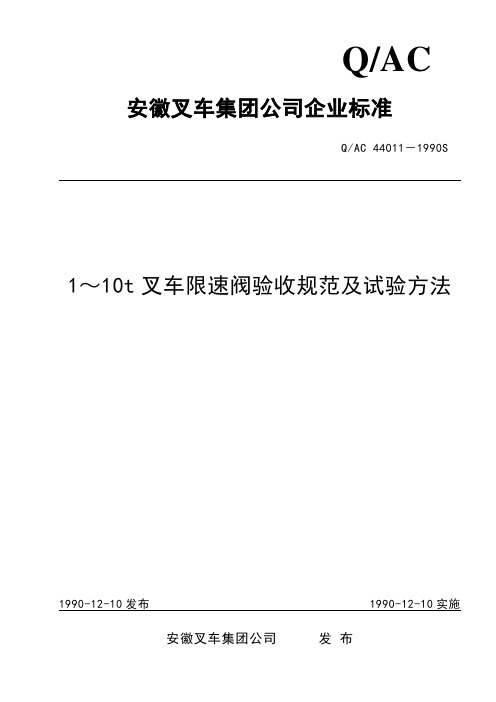

Q/AC 安徽叉车集团公司企业标准Q/AC 44011－1990S 1～10t叉车限速阀验收规范及试验方法1990-12-10发布1990-12-10实施安徽叉车集团公司发布Q/AC 44011－1990SII 目次1 主题内容与适用范围 (1)2 检查项目及验收规范 (1)3 试验方法 (1)4 试验结论及有效范围 (2)5 备注 (2)安徽叉车集团公司企业标准Q/AC 44011－1990S 1～10t叉车限速阀验收规范及试验方法1 主题内容与适用范围本标准规定了1～10t叉车用限速阀的验收标准及试验方法，是考核限速阀能否装车使用的依据，也可作为生产厂家的技术要求和试验依据。
本标准适用于引进型1～10t叉车用限速阀的进厂验收。
2检查项目及验收规范2.1外观及密封性检查外观清洁无锈蚀，油口封堵良好。
表面无伤痕及毛刺，外表面发黑处理。
O形圈无挤出现象。
生产厂家标志、产品出厂编号、吨位标志应齐全。
在15MPa压力下保持1分钟，不得有外渗漏现象。
2.2限速阀反向限速特性2.2.115MPa压力下基准流量及允许偏差(见表1)2.2.2随着试验压力提高,限速流量应呈下降趋势。
2.2.3最大限速流量与最小限速流量之差应不大于ΔQ（见表1）。
2.3限速阀正向压力损失限速阀正向压力损失值不大于表2规定值。
3 试验方法3.1试验条件3.1.1油液：YA-N2机械油。
3.1.2油温：50℃±50℃。
3.1.3试验台的试验流量反向限速特性试验流量应不小于Q1（见表1）。
正向压力损失试验流量应为Q2（见表2）。
3.1.4油液过滤精度：不大于25μ。
3.1.5仪表精度压力表：±1.5%并定期校验精度。
流量表：±1.5%温度计：±2.5%3.2试验步骤3.2.1试验流量及油温达到3.1.2与3.1.3要求。
安徽叉车集团公司1990-05-30 批准1990-05-30 实施13.2.2限速阀在反向状态下，测2MPa、5MPa、10MPa、15MPa四个压力下流量值，并记录在表格上。

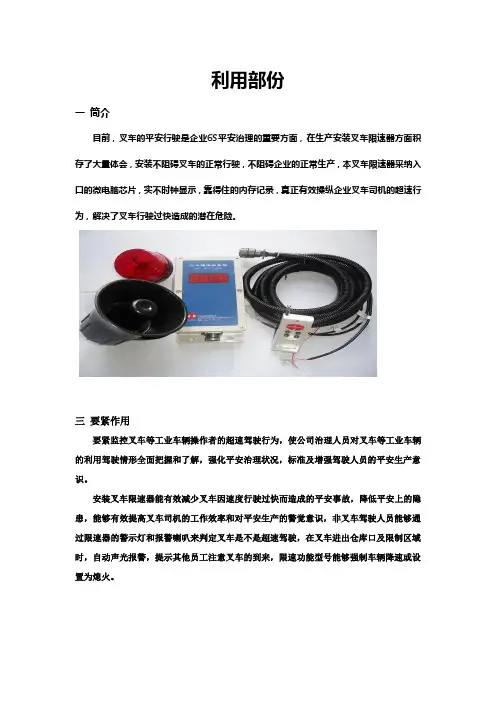

利用部份一简介目前，叉车的平安行驶是企业6S平安治理的重要方面，在生产安装叉车限速器方面积存了大量体会，安装不阻碍叉车的正常行驶，不阻碍企业的正常生产，本叉车限速器采纳入口的微电脑芯片，实不时钟显示，靠得住的内存记录，真正有效操纵企业叉车司机的超速行为，解决了叉车行驶过快造成的潜在危险。
三要紧作用要紧监控叉车等工业车辆操作者的超速驾驶行为，使公司治理人员对叉车等工业车辆的利用驾驶情形全面把握和了解，强化平安治理状况，标准及增强驾驶人员的平安生产意识。
安装叉车限速器能有效减少叉车因速度行驶过快而造成的平安事故，降低平安上的隐患，能够有效提高叉车司机的工作效率和对平安生产的警觉意识，非叉车驾驶人员能够通过限速器的警示灯和报警喇叭来判定叉车是不是超速驾驶，在叉车进出仓库口及限制区域时，自动声光报警，提示其他员工注意叉车的到来，限速功能型号能够强制车辆降速或设置为熄火。
四产品特点遥控设置功能，10米范围内可进行遥控设置；适用面普遍，能够利用在12V~72V叉车上，柴油叉车和电瓶叉车都适用；体积轻巧，安装简单，采纳全浮式防震设计，抗震性能好；电源线有防短路设计，内置过流爱惜电路，稳固性极强；不对叉车原有部件作任何改动，平安、靠得住，不改变叉车原操纵系统；免保护、免机械接触、全电子化设计特点，一次安装，终身无忧；利用与治理分离，叉车利用人员不能改变叉车速度报警参数设定；遥控按键少，操作简单，功能齐全；4级音量可调，可针对不同场合设置音量；外部喇叭报警，声音嘹亮，音质好，报警声音可达120dB；两种报警提示：超亮警灯、语音报警。
外置超亮报警灯对叉车超速进行灯光提示；利用NV系列语音芯片作为报警电路核心，报警语音可随意进行改换；两级速度设定，超过不同级别速度，有不同的语音进行提示报警；报警锁按时刻0～99秒可调，叉车速度持续超过预设速度，就自动锁住报警；防水品级为8级，可浸泡到水中进行工作；可强制限制速度。
通过微电脑芯片检测到车子超速后，可强制断油，有效操纵车速；工作电压范围DC12V～72V；工作小功耗，仅为5W。

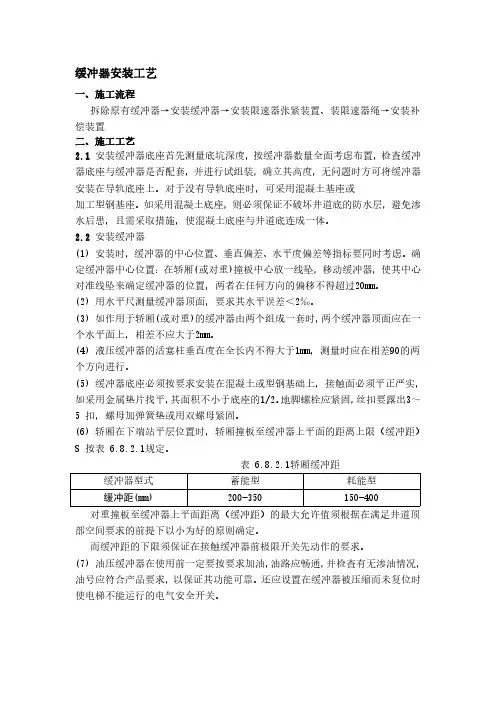

缓冲器安装工艺一、施工流程拆除原有缓冲器→安装缓冲器→安装限速器张紧装置、装限速器绳→安装补偿装置二、施工工艺2.1安装缓冲器底座首先测量底坑深度，按缓冲器数量全面考虑布置，检查缓冲器底座与缓冲器是否配套，并进行试组装，确立其高度，无问题时方可将缓冲器安装在导轨底座上。
对于没有导轨底座时，可采用混凝土基座或加工型钢基座。
如采用混凝土底座，则必须保证不破坏井道底的防水层，避免渗水后患，且需采取措施，使混凝土底座与井道底连成一体。
2.2安装缓冲器(1)安装时，缓冲器的中心位置、垂直偏差、水平度偏差等指标要同时考虑。
确定缓冲器中心位置：在轿厢(或对重)撞板中心放一线坠，移动缓冲器，使其中心对准线坠来确定缓冲器的位置，两者在任何方向的偏移不得超过20mm。
(2)用水平尺测量缓冲器顶面，要求其水平误差＜2‰。
(3)如作用于轿厢(或对重)的缓冲器由两个组成一套时，两个缓冲器顶面应在一个水平面上，相差不应大于2mm。
(4)液压缓冲器的活塞柱垂直度在全长内不得大于1mm，测量时应在相差90的两个方向进行。
(5)缓冲器底座必须按要求安装在混凝土或型钢基础上，接触面必须平正严实，如采用金属垫片找平，其面积不小于底座的1/2。
地脚螺栓应紧固，丝扣要露出3～5扣，螺母加弹簧垫或用双螺母紧固。
(6)轿厢在下端站平层位置时，轿厢撞板至缓冲器上平面的距离上限（缓冲距）S按表 6.8.2.1规定。
表 6.8.2.1轿厢缓冲距缓冲器型式蓄能型耗能型缓冲距(mm)200-350150-400对重撞板至缓冲器上平面距离（缓冲距）的最大允许值须根据在满足井道顶部空间要求的前提下以小为好的原则确定。
而缓冲距的下限须保证在接触缓冲器前极限开关先动作的要求。
(7)油压缓冲器在使用前一定要按要求加油，油路应畅通，并检查有无渗油情况，油号应符合产品要求，以保证其功能可靠。
还应设置在缓冲器被压缩而未复位时使电梯不能运行的电气安全开关。
限速器的检查及维修工艺1）限速器的维护检查⑴限速器绳轮垂直度偏差应不大于0.5mm，其可调部件的加封件必须完好，限速器应每二年整定校检一次。

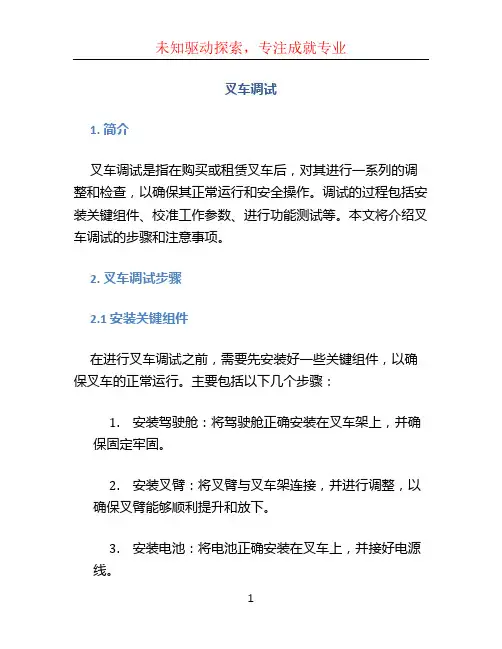

叉车调试1. 简介叉车调试是指在购买或租赁叉车后，对其进行一系列的调整和检查，以确保其正常运行和安全操作。
调试的过程包括安装关键组件、校准工作参数、进行功能测试等。
本文将介绍叉车调试的步骤和注意事项。
2. 叉车调试步骤2.1 安装关键组件在进行叉车调试之前，需要先安装好一些关键组件，以确保叉车的正常运行。
主要包括以下几个步骤：1.安装驾驶舱：将驾驶舱正确安装在叉车架上，并确保固定牢固。
2.安装叉臂：将叉臂与叉车架连接，并进行调整，以确保叉臂能够顺利提升和放下。
3.安装电池：将电池正确安装在叉车上，并接好电源线。
4.安装控制盒：将控制盒安装在驾驶舱内，并连接好相应的控制线。
2.2 校准工作参数在安装好关键组件后，需要对叉车的工作参数进行校准，以确保其能够按照预设的要求进行工作。
主要包括以下几个步骤：1.调整叉臂高度：根据实际使用情况，将叉臂的最高高度和最低高度进行设置，以适应不同的货物搬运需求。
2.调整行走速度：根据作业场景的需求，将叉车的行走速度进行调整，以确保其能够安全且高效地移动。
3.校准提升速度：将叉臂的提升速度进行校准，确保能够在合适的速度下完成货物的提升和放下动作。
4.调整转弯半径：根据作业场地的实际情况，对叉车的转弯半径进行调整，以确保能够顺利通过狭窄的通道。
2.3 进行功能测试完成关键组件的安装和工作参数的校准后，需要对叉车进行功能测试，以确保其正常工作和安全操作。
主要包括以下几个方面：1.行走测试：测试叉车的前进、后退、转弯等行走功能，确保能够准确地控制叉车的移动。
2.提升测试：测试叉臂的提升和放下功能，确保能够顺利地完成货物的提升和放下动作。
3.灯光测试：测试叉车的前照灯、尾灯等灯光装置，确保其正常工作。
4.刹车测试：测试叉车的刹车系统，确保能够准确地控制叉车的停止动作。
3. 叉车调试的注意事项在进行叉车调试时，需要注意以下几个事项，以确保调试的顺利进行和安全操作：1.安全操作：在进行叉车调试时，必须遵守相关的安全操作规范，确保自身和他人的安全。
汽车起重机的安全锁紧与限速范文汽车起重机是一种重要的工程机械设备，广泛用于建筑、港口、物流等行业。
为了确保使用过程中的安全性，起重机配备了安全锁紧和限速装置。
安全锁紧和限速是保障起重机运行安全的关键措施，下面将详细介绍汽车起重机的安全锁紧和限速装置。
一、安全锁紧装置安全锁紧装置是用于防止起重机发生意外下降的装置，主要包括液压锁、摆锤、液压制动器等。
1. 液压锁液压锁是起重机上的重要安全装置之一。
它通过液压控制，能够确保起重机在运行过程中不会无故下降。
当起重机发生意外下降时，液压锁能立即起到制动作用，阻止起重机继续下降。
这样一来，就能避免意外事故的发生，保护人员和财产的安全。
2. 摆锤摆锤是另一种常见的安全锁紧装置，它通过重力作用来实现起重机的锁紧。
摆锤通常呈锤状，悬挂在起重机的吊钩附近。
当起重机下降速度过快或发生意外下降时，摆锤会迅速摆动，与起重机形成摆动锁紧，防止起重机继续下降。
摆锤的重力作用能够快速、有效地制动起重机，提供额外的安全保障。
3. 液压制动器液压制动器是起重机的密封器件之一，也是重要的安全装置。
它通过建立液压密封阻力来阻止起重机的无故下降。
当起重机发生意外下降时，液压制动器能迅速启动，提供强大的制动力，使起重机停止下降，保证人员和财产的安全。
二、限速装置限速装置是起重机上的另一种重要安全设备，用于控制起重机的运行速度，防止因速度过快而引发的意外事故。
限速装置通常包括行驶限速器、起升限速器、回转限速器等。
1. 行驶限速器行驶限速器是安装在起重机行车机构上的限速装置，用于控制起重机的行驶速度。
它通过设置行驶速度的上限，避免起重机行驶时速度过快而引发事故。
当行驶速度超过限定值时，行驶限速器会立即启动，减小起重机的行驶速度，确保起重机行驶过程的安全稳定。
2. 起升限速器起升限速器是安装在起重机起升机构上的限速装置，用于控制起重机的起升速度。
它通过限制起升速度的上限，防止起重机起升过程中的过速现象。
如何正确的安装叉车限速器
什么是叉车限速器?
叉车限速器有多个叫法，市面上普遍叫法有这么几种叫法：叉车限速器，叉车超速报警器，叉车限速装置，叉车限速报警器。
叉车限速器是用来做什么的?
是一种针对厂区叉车安全维护管理的一款产品。
叉车限速器有什么功能和作用？
1、叉车限速器能起到安全提醒司机未系安全带的一个行车提醒功能，
2、叉车限速器能有效减少叉车因速度行驶过快而造成的安全事故，降低安全上的隐患，能够有效提高叉车司机的工作效率和对安全生产的警觉意识，
3、叉车限速器能对倒车发出倒车语音提醒功能，非叉车驾驶人员可以通过限速器的警示灯和报警喇叭来判断叉车是否超速驾驶，
4、在叉车进出仓库口及限制区域时，自动声光报警，提醒其他员工注意叉车的到来，限速功能型号可以强制车辆降速或者设置为超速熄火。
叉车限速器如何正确安装？
叉车限速器分为2种，一种是有限的，一种是无线的。
目前市面上百分之90以上的客户都是安装无线的。
无线的安装是非常方便的。
主要有以下几个步骤：
1. 从叉车的电源上，给叉车限速器主机取一个电源，目前唯创安全的叉车限速器，主机兼容12-48V的宽电压。
2. 无线传感器通过AB胶直接张贴到叉车轮子上，注意AB胶需要搅拌下，叉车上轮子上的污垢需要清理下。
3. 叉车限速器主机可以绑定在叉车驾驶室，声光警示灯可以安装车内或车顶，都能起到很好的警示效果。
安装就是这么简单。
叉车限速器叉车超速报警器产品简介:这是一款由广州双宝电子科技有限公司研制生产的产品。
本产品主要用于叉车超速报警。
是采用先进电子线路设计而成高品质叉车报警器。
特点：具有较强敏感度及耐久度。
基本功能介绍：叉车加装叉车限速报警器后，叉车在超过设定速度后立即发出声光或音乐报警（音乐报警选装），提醒驾驶员或管理者知道叉车已超速，应该控制车速，以免发生事故。
特别是在室内、厂区、及仓库内叉车超速是相当危险的。
安装方法分别有：1.将报警器小盒安在靠近电控盘一合适位置。
2.速度传感器可安在前桥或者前轮轮毂附近。
将磁片贴于轮毂的某一部位，传感器探头做一个小支架，将传感器探头固定在支架上，然后将支架固定在车体合适位置。
3.传感器探头与磁片保持2至4毫米即可。
4.按图说明将传感器三条线接于与小盒相应接线端子上。
5.也可将传感器安在行走电机上，将磁片固定于电机风叶上。
以达到检测速度的目的。
在安装不同位置时，因转速比不同，限速设置块做相应调整。
6.有的叉车本身有测速传感器，可省去安装测速传感器的不便,(一般带速度显示的都有),可以从电路板上找出整形后的速度脉冲信号,此信号峰-峰值应为4V至5V左右,能提供3毫安以上电流(把叉车架空原地行走,用示波器探头可寻找到准确的信号引出点),用双绞线引出接至本报警器的测速信号入端和负极之间,电路板上的信号公共端一定要是48v负极,否则要用光藕隔离.此方法省去了安装测速传感器的不便,但自行安装有一定危险,需要稍懂电路的人安装.注意叉车机壳、测速报警器负极、48V负极、信号公共端之间不要形成直流电压，否则要做结缘处理。
若能提供叉车的具体型号，我们可帮找出具体引出点，和连接线路图。
一、为什么要使用叉车报警器？使用叉车报警器能为用户带来那些好处？随着现代工业的高速发展，生产效率、生产安全和产品质量是一个企业发展的一切，而这三方面又是互相制约、互相促进的。
为了得到这三方面的最佳配合，企业的管理阶层必须投入大量的精力和时间。

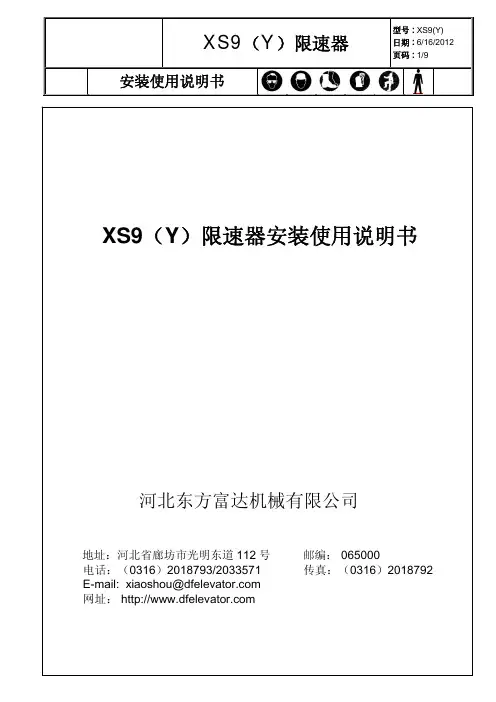

XS9C型限速器使用说明书河北东方富达机械有限公司版本号：V1 日期：2014.01地址：河北省廊坊市光明东道112号电话：（0316）2018793 2033571传真：（0316）2018792网址: XS9C型限速器与下行制动安全钳和具有上行超速保护装置的曳引机配套使用。
限速器动作原理是当轿厢运行速度超过额定速度的115％或悬挂装置断裂时，限速器限位开关打开，使曳引机停止运转，若由于某种原因轿厢运行速度继续加大达到限速器下行动作速度时，限速器动作并操纵安全钳使轿厢制停。
特别适用于中、低速无机房电梯。
一、主要技术参数详见说明书附页二、使用注意事项1、应严格按限速器铭牌所标明的轿厢额定速度及钢丝绳直径使用限速器。
2、用户不能随意拆封调整。
3、限速器绳轮上的箭头方向为轿厢下行运行方向。
（见图2中箭头所示）。
4、需使用限速器专用钢丝绳。
5、图2所示限速器绳轮中心至两侧所标识范围内，不允许有其他任何物体，以防止限速器甩片受到阻碍无法张开，导致限速器无法实现机械动作。
三、产品分类1、XS9C型限速器根据检测过程中机械制动部分的触发方式及电气部分的复位方式不同分为三种类型（这三种均有带测试槽和不带测试槽两种型式）。
类型1、机械制动部分手动触发，电气开关手动复位。
类型2、机械制动部分闸线触发，电气开关闸线复位。
类型3、机械制动部分电磁铁触发，电气开关电磁铁复位。
2．XS9C型限速器根据下行制动方向不同可分为左向制动和右向制动两种型式。
制动方向的定义：面对绳轮正面，当轿厢向下运行制动时，限速器绳轮的转动方向为顺时针，此时选用的限速器制动方向为右向制动；面对绳轮正面，当轿厢向下运行制动时，限速器绳轮的转动方向为逆时针，此时选用的限速器制动方向为左向制动注：限速器制动方向、触发及复位方式、是否带有测试槽均以实物为准，我厂产品均按照客户订单要求发货。
四、限速器的安装1、安装前的准备：1）开箱前检查：查验包装箱外标识与所需产品的型号及规格等技术参数是否相符。
叉车限速器安装方法
叉车是指对成件托盘货物进行装卸、堆垛和短距离运输、重物搬运作业的各种轮式搬运车辆，叉车在现代社会物流超市发展的时代背景下有着超乎寻常的使用性，叉车是现在人们常用的搬运车辆之一，目前叉车品牌众多，车型复杂，加之产品本身技术强并且非常专业，因此车型的选择、供应商的选择等是很多选购的企业经常面临的问题。
但安全对于任何企业来说都是头等大事。
大部分原因都是因为叉车超速，或者说叉车行驶速度过快所导致。
所以叉车限速器至关重要
专门针对汽车/叉车的安全使用情况，开发出了叉车超速/限速报警器，同时推出了可以记录叉车使用情况的叉车超速监控器
我司为您提供大量关于货车限速器,叉车限速器,等方面的信息和资料
限速报警器N2009B 超速二级报警，报警喇叭，带锁定报警功能，带强制熄火功能
目前我司安装过大量叉车，本限速器适合以下品牌：
林德、永恒力、TCM、合力、杭州、大宇、现代、丰田、日产、皇冠、克拉克、牡丹江、三菱、龙工、柳工、BT、OM、台励福以及各种进口燃油、电瓶驱动叉车、堆高机、牵引车、压路机、装载机。
主要作用
主要监控叉车等工业车辆操作者的超速驾驶行为，使公司管理人员对叉车等工业车辆的使用驾驶情况全面掌握和了解，强化安全管理状况，规范及增强驾驶人员的安全生产意识。
安装我司的叉车限速器能有效减少叉车因速度行驶过快而造成的安全事故，降低安全上的隐患，能够有
效提高叉车司机的工作效率和对安全生产的警觉意识，非叉车驾驶人员可以通过限速器的警示灯和报警喇叭来判断叉车是否超速驾驶，在叉车进出仓库口及限制区域时，自动声光报警，提醒其他员工注意叉车的到来，限速功能型号可以强制车辆降速或者设置为熄火。
产品特点
遥控设置功能，10米范围内可进行遥控设置；
适用面广泛，可以使用在12V~72V叉车上，柴油叉车和电瓶叉车都适用；
体积轻巧，安装简单，采用全浮式防震设计，抗震性能好；
电源线有防短路设计，内置过流保护电路，稳定性极强；
不对叉车原有部件作任何改动，安全、可靠，不改变叉车原控制系统；
免维护、免机械接触、全电子化设计特点，一次安装，终身无忧；
使用与管理分离，叉车使用人员不能改变叉车速度报警参数设定；
遥控按键少，操作简单，功能齐全；
4级音量可调，可针对不同场合设置音量；
外部喇叭报警，声音洪亮，音质好，报警声音可达120dB；
两种报警提示：超亮、语音报警。
外置超亮报对叉车超速进行灯光提示；
使用NV系列语音芯片作为报警电路核心，报警语音可随意进行更换；
两级速度设定，超过不同级别速度，有不同的语音进行提示报警；
报警锁定时间0～99秒可调，叉车速度持续超过预设速度，就自动锁住报警；
防水等级为8级，可浸泡到水中进行工作；
可强制限制速度。
通过微电脑芯片检测到车子超速后，可强制断油，有效控制车速；
工作电压范围DC12V～72V；
工作小功耗，仅为5W。
带超速记录功能，最大可记忆9999次超速记录，非授权人员不能改变记录；
安装方法
1.1 主机、警灯、喇叭安装
主机可以安装在驾驶室前方，驾驶员便于观察到的位置。
警灯喇叭可以根据需要安装在驾驶室内或者驾驶室外。
注意要安装牢固，走线尽量隐蔽。
如图所示：
1.2 接线
接线分为电源、信号、喇叭、警灯。
请依据线材标号分别对接。
电源红线为正极，白线
为负极。
可以接钥匙开关。
信号线与速度传感器接线颜色顺序为：红线接棕线，蓝线接白线，黑线接黄线。
接线一定要牢固，并且用电胶布绑牢固。
油路回路的黑线接油路控制电磁阀的正极，红线接倒车灯线。
如不需要油路熄火功能和倒车提醒功能，可以不接。
1.3 速度传感器的安装
传感器可以安装在前桥、轮毂、飞轮、传动轴等位置。
检测车辆的转动。
1.3.1 传感器安装在前桥
在前桥外壳正中，如下图所示，用7毫米钻头打孔，打孔位置以对准差速器盆齿轮为准。
一般是正中偏上。
再使用8*1攻牙。
将传感器旋入孔内，传感器是非接触式的，传感器头部离差速齿轮的距离2毫米左右。
打开主机电源，连接好所有接线后，安装正确的话，传感器尾部小灯会随着车轮转动闪烁。
代表安装正确。
再用AB胶封死。
杭州、合力、TCM、（除林德外）等各种燃油叉车均可以使用此种安装方法，快捷又简单，维护量少。
下图是安装在前桥变速箱的示意图。
丰田叉车安装示意：丰田叉车前桥有一个塞子，拔下塞子可以将速度传感器嵌入其中，调整好距离。
1.3.2 传感器安装在后轮及前轮，轮毂位置。
林德叉车、铲车、牵引车、电瓶车等车均可以安装在轮毂位置。
首先做一个U型支架（支架形状及尺寸可以根据实际需要，使用扁铁制作）。
将传感器固定在车身上。
传感器对准轮毂转动。
后轮可以对准后轮内侧大螺母，如果装前轮可以焊接6个均等位置的强磁片。
感应螺母距离控制在2mm左右，感应强磁铁具体可以5mm左右。
传感器是感应金属或者磁性物体的。
传感器直径使用12mm的。
也可以使用直径1厘米，厚度5毫米的强磁片。
将磁铁固定在轮胎上。
如下图所示：
传感器安装在后轮位置传感器安装在前轮轮毂上（均匀粘贴6片强磁片）
1.3.3 传感器安装在传动轴
牵引车等汽车可以安装在传动轴位置。
做一个U型支架，在传动轴安装一个小铁片作为信号点。
传感器头部离铁片的位置2毫米。
安装如下图所示：
二安装注意事项
为了使得系统的正常安装和运行，应注意以下事项：◎传感器头部离被测部位距离必须在1到2毫米之间，被测部位不能是圆柱形，要有凹凸，另外被测部位必须是金属的或者磁性的◎安装时，必须使得安装牢固，要充分考虑它的防震性；◎要将控制器放置在安全的位置，避免其它物体撞击；◎报警喇叭要安装在管理人员容易听到的地方；◎超速报警灯要安装在管理人员容易看到的位置。
◎线材走线要合理，隐蔽，接线处要严密固定，防止人为破坏或者浸水。
三接线方法
电源、警灯、喇叭线的红色线为‘+’线，白线为GND；
信号线的红线为传感器的电源正，黄线为信号线，外屏蔽线（白）为GND；
金属接触传感器:棕线为电源,黑线为信号线，蓝线为GND。
油路线没有正负极之分，串接到油路电路的电源正极端，正常状态下油路线的输出是常闭的，在报警锁定后为断开状态，从而断掉油路。
油路线的负载为10A/DC24V。
油路线的红线作为倒车提示线备用，黑线是油路电磁阀控制线，常闭。
★带有油路线的电缆线不能跟不带油路线的电缆线通用。
电缆线上的末端都贴有标签纸，指明分线的功能，没有描述的那条为油路线。
附有通断油路功能的叉车超速报警器是需要选购的。
