叉车限速报警器安装方法

叉车限速报警器说明书目 录一、产品简介1.1 概述1.2 报警器组成部件和主要性能参数1.3 报警器基本功能二、面板及按键说明2.1 面板图2.3 按键使用说明三、参数说明3.1 开机3.2 限速值3.5 车轮直径3.8 密码四、安装步骤4.1 安装前准备4.2 测速传感器安装4.3 报警灯安装4.4 控制器安装4.5 连接控制线五、常见故障及解决方法一、产品简介1.1 概述该叉车限速报警器可应用与各种叉车，也可用于各种工程车（如堆高车、站内搬运车、汽车等）的限速报警。

当车辆超过设定速度后立即发出声光报警或强制停车。

提醒驾驶员控制车速，以免发生事故。

1.2 报警器组成部件和主要性能参数1.2.1 报警器主机一个；报警灯一个；传感器一只（带磁片）；1.2.2 供电电压：DC12±4V；1.2.3 总功耗：约4W，保险管0.5A；1.2.4 限速范围：1km/h—99km/h1.2.5 重量：约1.0kg；1.2.6 控制器外形尺寸：198*91*45mm1.2.7 显示：3位高亮数码管显示1.3 报警器基本功能1.3.1 限速提示：当车速接近限制速度时内置蜂鸣器声音报警提示，提醒驾驶员控制车速。

1.3.2 超速报警：当车速超过限制速度时外部报警器进行声光报警，警告驾驶员已经超速。

1.3.3 强制限速（选配）：当车速超过限制速度并在规定时间内车速没有降低到二级限制速度以下时，将强制控制车辆停止，可重新正常启动车辆。

1.3.4 掉电记忆功能：可累计存储0-999次报警次数，输入密码后清零复位。

二、面板及按键使用说明2.1 面板图2.1.1 叉车限速报警器外观如右图：2.2 按键使用说明2.2.1 参数更改：（1）输入密码：按键进入参数设置状态，此时显示“000”，要求输入密码（默认密码为123）；然后按键，开始输入第一位密码，显示屏最右侧显示“0”，此时按加1、减1修改数值；第一位密码输入完成后按键换位，开始输入第二位密码，显示屏中间位显示“0”；同理，再按键开始输入第三位密码，输入完成后，按键进入参数设置状态，可以进行参数修改，此时报警器显示P11(限速值参数代码)。

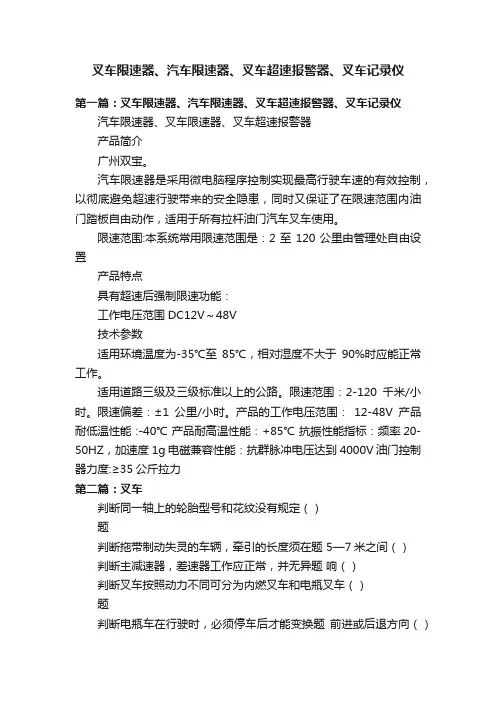

叉车限速器、汽车限速器、叉车超速报警器、叉车记录仪第一篇：叉车限速器、汽车限速器、叉车超速报警器、叉车记录仪汽车限速器、叉车限速器、叉车超速报警器产品简介广州双宝。

汽车限速器是采用微电脑程序控制实现最高行驶车速的有效控制，以彻底避免超速行驶带来的安全隐患，同时又保证了在限速范围内油门踏板自由动作，适用于所有拉杆油门汽车叉车使用。

限速范围:本系统常用限速范围是：2至120公里由管理处自由设置产品特点具有超速后强制限速功能：工作电压范围DC12V～48V技术参数适用环境温度为-35℃至85℃，相对湿度不大于90%时应能正常工作。

适用道路三级及三级标准以上的公路。

限速范围：2-120千米/小时。

限速偏差：±1公里/小时。

产品的工作电压范围：12-48V产品耐低温性能 :-40℃ 产品耐高温性能：+85℃ 抗振性能指标：频率20-50HZ，加速度1g 电磁兼容性能：抗群脉冲电压达到4000V 油门控制器力度:≥35公斤拉力第二篇：叉车判断同一轴上的轮胎型号和花纹没有规定（）题判断拖带制动失灵的车辆，牵引的长度须在题 5—7米之间（）判断主减速器，差速器工作应正常，并无异题响（）判断叉车按照动力不同可分为内燃叉车和电瓶叉车（）题判断电瓶车在行驶时，必须停车后才能变换题前进或后退方向（）判断车辆平时应加强保养，按时计划修理，题必要时以修带保（）判断车辆例保或日常保养是在各级保养基题础上，以清洁、检查为中心（）判断车辆在行驶中，速度越快，质量越大，题车辆的功能就越小（）判断车辆的转向系一般由转向器和转向传动机构组成() 题判断交通信号包括交通信号灯、交通标志、题交通标线和交通警察的指挥（）判气体着火时，应先切断电源，用二氧化断碳灭火器和干粉灭火器灭火()作×答正确作√答正确作√答正确作√答正确作√答正确作×答正确作√答正确作×答正确作√答正确作√答正确√作答题判企业内道路交叉口应设计成具有较大断的坡度，其目的是为了防止雨后积水题()判干粉灭火器用以扑灭电气设备火灾、旋断转电动机火灾，还可以扑灭石油产品、题液化有机溶剂、天然气和天然气设备火灾。

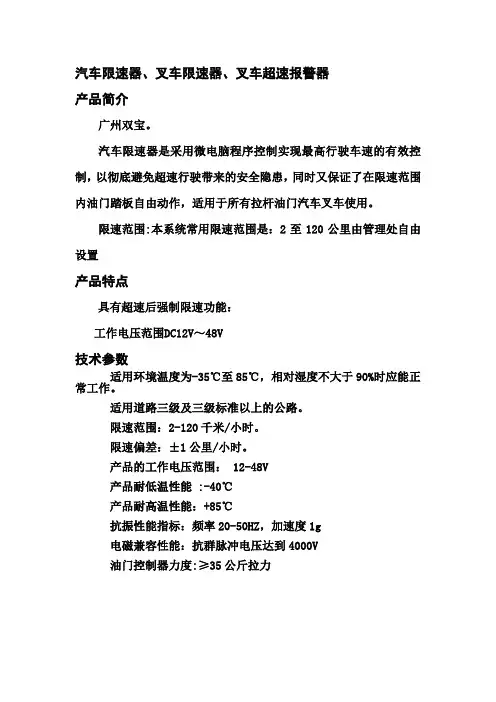

汽车限速器、叉车限速器、叉车超速报警器
产品简介
广州双宝。

汽车限速器是采用微电脑程序控制实现最高行驶车速的有效控制，以彻底避免超速行驶带来的安全隐患，同时又保证了在限速范围内油门踏板自由动作，适用于所有拉杆油门汽车叉车使用。

限速范围:本系统常用限速范围是：2至120公里由管理处自由设置
产品特点
具有超速后强制限速功能：
工作电压范围DC12V～48V
技术参数
适用环境温度为-35℃至85℃，相对湿度不大于90%时应能正常工作。

适用道路三级及三级标准以上的公路。

限速范围：2-120千米/小时。

限速偏差：±1公里/小时。

产品的工作电压范围： 12-48V
产品耐低温性能 :-40℃
产品耐高温性能：+85℃
抗振性能指标：频率20-50HZ，加速度1g
电磁兼容性能：抗群脉冲电压达到4000V
油门控制器力度:≥35公斤拉力。

SS-OSA28叉车超速报警器安装及调试说明书首先非常感谢您选择SS-OSA28叉车超速报警器！随着我国市场经济的深入和人民生活水平的不断提高，安全将越来越为现代人所重视，安全法律法规也不断出台，相关安全的产品也不断涌现，厂内机动车的安全问题同样不容忽视，SS-OSA28叉车超速报警器正是为此而开发的微电脑智能电子产品。

SS-OSA28具有速度显示，两级超速报警，倒车语音，保养提醒、系好安全带、超速锁定功能。

SS-OSA28超速报警可有效的杜绝司机超速行为，为安全生产奠定基础。

当司机开启电源开关后报警器将发出“您好，请系好安全带”的语音提示。

当叉车的速度达到最高设定值时SS-OSA28面板的红色指示灯点亮，３秒后如速度仍超过设定值它会大声的喊“超速，请注意”。

提示周围人员僻让高速行驶的叉车，同时也促使司机在规定速度内行驶，如司机超速的时间大于15秒(该值可根据需要修改)，将锁定报警语音。

一旦超速锁定，需要用遥控器才能解锁。

SS-OSA28超速报警器由主机、警号、警灯、转速传感器、遥控器、连接电缆等组成。

主机可安装在叉车前护顶架上便于司机观察叉车速度，主机面板上绿色L1为低速（第一级报警）指示灯，红色L2为高速（第二级报警）指示灯，为叉车增添几份科技感。

一、安装主机拨掉叉车锁匙开关，将主机安装在司机便于观察的位置如叉车的前柱上或前横板上如图所示，在叉车的保险座上找一个备用的保险管或保险片座，将报警器的电源正极线（红色）接至备用保险座上并换上一个２安的保险管，超速报警器的负线（白色）接外壳即可。

二、安装速度传感器将叉车的门架升高并用绳索锁紧，在驱动桥的盘齿的齿轮位置用电钻钻一个6.8毫米的孔，再用８毫米的细牙丝功功牙，将接近开关用手轻轻拧到碰触齿轮再退回1圈即可，再将锁紧螺母锁紧（注意不要太大力拧，否则容易断裂）将接近开关的棕色线与主机的红色对接，接近开关的黑色与主机的白色对接，接近开关的蓝色线与屏蔽线对接，接好后用扎带固定电线。

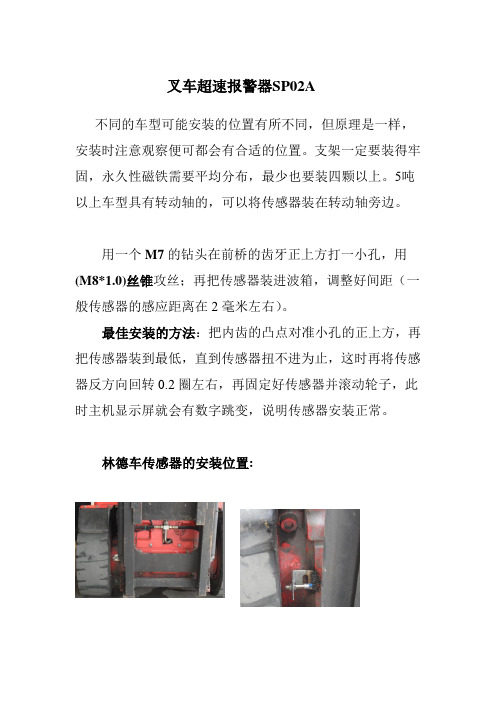

叉车超速报警器SP02A
不同的车型可能安装的位置有所不同，但原理是一样，安装时注意观察便可都会有合适的位置。

支架一定要装得牢固，永久性磁铁需要平均分布，最少也要装四颗以上。

5吨以上车型具有转动轴的，可以将传感器装在转动轴旁边。

用一个M7的钻头在前桥的齿牙正上方打一小孔，用(M8*1.0)丝锥攻丝；再把传感器装进波箱，调整好间距（一般传感器的感应距离在2毫米左右）。

最佳安装的方法：把内齿的凸点对准小孔的正上方，再把传感器装到最低，直到传感器扭不进为止，这时再将传感器反方向回转0.2圈左右，再固定好传感器并滚动轮子，此时主机显示屏就会有数字跳变，说明传感器安装正常。

林德车传感器的安装位置:。

SS-OSA28叉车超速报警器安装及调试说明书首先非常感谢您选择SS-OSA28叉车超速报警器！随着我国市场经济的深入和人民生活水平的不断提高，安全将越来越为现代人所重视，安全法律法规也不断出台，相关安全的产品也不断涌现，厂内机动车的安全问题同样不容忽视，SS-OSA28叉车超速报警器正是为此而开发的微电脑智能电子产品。

SS-OSA28具有速度显示，两级超速报警，倒车语音，保养提醒、系好安全带、超速锁定功能。

SS-OSA28超速报警可有效的杜绝司机超速行为，为安全生产奠定基础。

当司机开启电源开关后报警器将发出“您好，请系好安全带”的语音提示。

当叉车的速度达到最高设定值时SS-OSA28面板的红色指示灯点亮，３秒后如速度仍超过设定值它会大声的喊“超速，请注意”。

提示周围人员僻让高速行驶的叉车，同时也促使司机在规定速度内行驶，如司机超速的时间大于15秒(该值可根据需要修改)，将锁定报警语音。

一旦超速锁定，需要用遥控器才能解锁。

SS-OSA28超速报警器由主机、警号、警灯、转速传感器、遥控器、连接电缆等组成。

主机可安装在叉车前护顶架上便于司机观察叉车速度，主机面板上绿色L1为低速（第一级报警）指示灯，红色L2为高速（第二级报警）指示灯，为叉车增添几份科技感。

一、安装主机拨掉叉车锁匙开关，将主机安装在司机便于观察的位置如叉车的前柱上或前横板上如图所示，在叉车的保险座上找一个备用的保险管或保险片座，将报警器的电源正极线（红色）接至备用保险座上并换上一个２安的保险管，超速报警器的负线（白色）接外壳即可。

二、安装速度传感器将叉车的门架升高并用绳索锁紧，在驱动桥的盘齿的齿轮位置用电钻钻一个6.8毫米的孔，再用８毫米的细牙丝功功牙，将接近开关用手轻轻拧到碰触齿轮再退回1圈即可，再将锁紧螺母锁紧（注意不要太大力拧，否则容易断裂）将接近开关的棕色线与主机的红色对接，接近开关的黑色与主机的白色对接，接近开关的蓝色线与屏蔽线对接，接好后用扎带固定电线。

一、前言为确保人身安全及财产安全，预防和减少火灾、盗窃等安全事故的发生，根据国家相关法律法规和标准规范，结合现场实际情况，特制定本报警器安装施工方案。

二、施工范围及内容1. 施工范围：本项目涉及室内外报警器安装，包括红外报警探测器、可燃气体报警器、防盗报警器等。

2. 施工内容：（1）报警器设备的采购、运输、安装；（2）报警器线路的敷设、连接；（3）报警器与控制中心的连接；（4）报警器系统的调试、验收。

三、施工准备1. 人员准备：成立施工队伍，包括施工人员、技术负责人、质量监督员等。

2. 材料准备：根据施工图纸和工程量清单，采购所需报警器设备、线缆、连接件等。

3. 工具准备：准备电工工具、测量工具、安装工具等。

四、施工步骤1. 施工现场勘查：了解现场环境、报警器安装位置、设备数量等，确保施工方案的可行性。

2. 设备安装：（1）红外报警探测器：根据现场实际情况，选择合适的安装位置，采用吸顶式或壁挂式安装，确保探测器对准入侵者移动方向，无障碍物遮挡。

（2）可燃气体报警器：安装在用气场所内，根据GB 50028-2006《城镇燃气设计规范》要求，确定安装位置和数量，确保探测器工作原理符合规范要求。

（3）防盗报警器：根据现场环境，选择合适的安装位置，采用吸顶式或壁挂式安装，确保探测器对准入侵者移动方向，无障碍物遮挡。

3. 线路敷设：（1）线缆敷设：按照设计图纸要求，选择合适的线缆，沿墙壁、地面敷设，确保线缆整齐、无交叉。

（2）线缆连接：将线缆与报警器设备、控制中心连接，确保连接牢固、可靠。

4. 系统调试：（1）探测器测试：对安装的探测器进行测试，确保其工作正常、灵敏度高。

（2）报警系统测试：对报警系统进行测试，确保报警功能、联动功能、通讯功能等正常。

5. 验收：按照国家标准和规范，对报警器安装工程进行验收，确保工程质量符合要求。

五、施工注意事项1. 施工过程中，严格遵守国家相关法律法规和标准规范。

2. 施工人员应具备相应的技能和资质，确保施工质量。

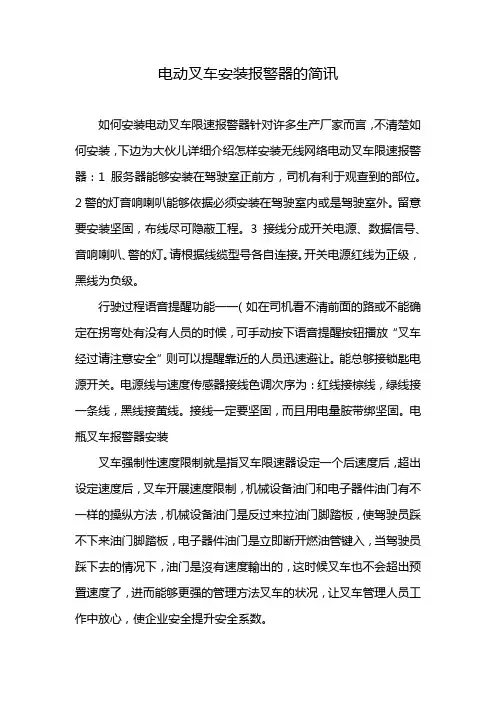

电动叉车安装报警器的简讯如何安装电动叉车限速报警器针对许多生产厂家而言，不清楚如何安装，下边为大伙儿详细介绍怎样安装无线网络电动叉车限速报警器：1服务器能够安装在驾驶室正前方，司机有利于观查到的部位。

2警的灯音响喇叭能够依据必须安装在驾驶室内或是驾驶室外。

留意要安装坚固，布线尽可隐蔽工程。

3接线分成开关电源、数据信号、音响喇叭、警的灯。

请根据线缆型号各自连接。

开关电源红线为正级，黑线为负级。

行驶过程语音提醒功能一一（如在司机看不清前面的路或不能确定在拐弯处有没有人员的时候，可手动按下语音提醒按钮播放“叉车经过请注意安全”则可以提醒靠近的人员迅速避让。

能总够接锁匙电源开关。

电源线与速度传感器接线色调次序为：红线接棕线，绿线接一条线，黑线接黄线。

接线一定要坚固，而且用电量胺带绑坚固。

电瓶叉车报警器安装叉车强制性速度限制就是指叉车限速器设定一个后速度后，超出设定速度后，叉车开展速度限制，机械设备油门和电子器件油门有不一样的操纵方法，机械设备油门是反过来拉油门脚踏板，使驾驶员踩不下来油门脚踏板，电子器件油门是立即断开燃油管键入，当驾驶员踩下去的情况下，油门是沒有速度輸出的，这时候叉车也不会超出预置速度了，进而能够更强的管理方法叉车的状况，让叉车管理人员工作中放心，使企业安全提升安全系数。

叉车报警器传感器安装在前桥总成电瓶，叉车报警器安装在前桥总成机壳中间，一般是中间偏上。

再应用8攻丝。

将传感器旋紧孔壁，传感器是非接触式的，传感器头顶部离差速传动齿轮的间距2上下。

开启机箱电源，联接好全部布线后，安装恰当得话，传感器尾端小灯会伴随着车轱辘旋转闪动。

管理车辆安全，并帮助客户持续提高生产效率及竞争力，实现与君双赢的局面叉车报警器，叉车限速器叉车报警器。

如何正确的安装叉车限速器
什么是叉车限速器?
叉车限速器有多个叫法，市面上普遍叫法有这么几种叫法：叉车限速器，叉车超速报警器，叉车限速装置，叉车限速报警器。

叉车限速器是用来做什么的?
是一种针对厂区叉车安全维护管理的一款产品。

叉车限速器有什么功能和作用？
1、叉车限速器能起到安全提醒司机未系安全带的一个行车提醒功能，
2、叉车限速器能有效减少叉车因速度行驶过快而造成的安全事故，降低安全上的隐患，能够有效提高叉车司机的工作效率和对安全生产的警觉意识，
3、叉车限速器能对倒车发出倒车语音提醒功能，非叉车驾驶人员可以通过限速器的警示灯和报警喇叭来判断叉车是否超速驾驶，
4、在叉车进出仓库口及限制区域时，自动声光报警，提醒其他员工注意叉车的到来，限速功能型号可以强制车辆降速或者设置为超速熄火。

叉车限速器如何正确安装？
叉车限速器分为2种，一种是有限的，一种是无线的。

目前市面上百分之90以上的客户都是安装无线的。

无线的安装是非常方便的。

主要有以下几个步骤：
1. 从叉车的电源上，给叉车限速器主机取一个电源，目前唯创安全的叉车限速器，主机兼容12-48V的宽电压。

2. 无线传感器通过AB胶直接张贴到叉车轮子上，注意AB胶需要搅拌下，叉车上轮子上的污垢需要清理下。

3. 叉车限速器主机可以绑定在叉车驾驶室，声光警示灯可以安装车内或车顶，都能起到很好的警示效果。

安装就是这么简单。

叉车刷卡管理系统第二代N2015A叉车IC卡刷卡行驶安全管理系统Forklift Traveling Data Recorder产品手册广州市九芯电子科技有限公司GuangZhou nine chip electron science&techlonogy CO.,LTD目录第一部分产品介绍及功能设置 (3)一简介 (3)三主要作用 (5)四产品特点 (6)五技术参数 (7)六遥控器功能说明 (7)七遥控器具体操作 (9)7.1 二级速度设定 (9)7.2 10米学习 (9)7.3 解锁 (9)7.4 时间设置 (9)7.5 设置 (10)7.6 删除键 (10)7.7 延迟时间 (10)7.8 IC卡录入 (10)八其他功能设置 (11)8.1 USB数据下载 (11)8.2 USB设置文件读取。

(11)九系统框图 (12)第二部分安装介绍 (14)一安装步骤 (14)1.1 主机、警灯、喇叭安装 (14)1.2 接线 (14)1.3 速度传感器的安装 (15)1.3.1 传感器安装在前桥 (15)1.3.2 传感器安装在后轮及前轮，轮毂位置。

(16)1.3.3 传感器安装在传动轴 (16)二安装注意事项 (17)三接线方法 (18)四公司联系信息 ........................................................... 错误！未定义书签。

第一部分产品介绍及功能设置一简介广州市九芯电子科技有限公司创立于广州市天河区，是一家专业从事叉车安全电子产品、智能安防电子产品研发、生产、销售一体的高新技术企业。

因市场需求，公司是目前市场上研发投入力量最大，技术最专业、方案最齐全的的一家公司，特别针对叉车的安全行驶管理状况，研发出语音报警、报警锁定、强制限速、超速记录等众多方案齐全的超速报警器。

广州市九芯电子一直秉承安全、可靠、稳定、简易便捷的理念，不断更新叉车限速器的研发技术，真正实现了完全的免维护，不影响原叉车安全行驶，电子化测速等特点，完全达到了一次安装，终身稳定的要求，免除了企业的后顾之忧。

叉车限速器叉车超速报警器产品简介:这是一款由广州双宝电子科技有限公司研制生产的产品。

本产品主要用于叉车超速报警。

是采用先进电子线路设计而成高品质叉车报警器。

特点：具有较强敏感度及耐久度。

基本功能介绍：叉车加装叉车限速报警器后，叉车在超过设定速度后立即发出声光或音乐报警（音乐报警选装），提醒驾驶员或管理者知道叉车已超速，应该控制车速，以免发生事故。

特别是在室内、厂区、及仓库内叉车超速是相当危险的。

安装方法分别有：1.将报警器小盒安在靠近电控盘一合适位置。

2.速度传感器可安在前桥或者前轮轮毂附近。

将磁片贴于轮毂的某一部位，传感器探头做一个小支架，将传感器探头固定在支架上，然后将支架固定在车体合适位置。

3.传感器探头与磁片保持2至4毫米即可。

4.按图说明将传感器三条线接于与小盒相应接线端子上。

5.也可将传感器安在行走电机上，将磁片固定于电机风叶上。

以达到检测速度的目的。

在安装不同位置时，因转速比不同，限速设置块做相应调整。

6.有的叉车本身有测速传感器，可省去安装测速传感器的不便,(一般带速度显示的都有),可以从电路板上找出整形后的速度脉冲信号,此信号峰-峰值应为4V至5V左右,能提供3毫安以上电流(把叉车架空原地行走,用示波器探头可寻找到准确的信号引出点),用双绞线引出接至本报警器的测速信号入端和负极之间,电路板上的信号公共端一定要是48v负极,否则要用光藕隔离.此方法省去了安装测速传感器的不便,但自行安装有一定危险,需要稍懂电路的人安装.注意叉车机壳、测速报警器负极、48V负极、信号公共端之间不要形成直流电压，否则要做结缘处理。

若能提供叉车的具体型号，我们可帮找出具体引出点，和连接线路图。

一、为什么要使用叉车报警器？使用叉车报警器能为用户带来那些好处？随着现代工业的高速发展，生产效率、生产安全和产品质量是一个企业发展的一切，而这三方面又是互相制约、互相促进的。

为了得到这三方面的最佳配合，企业的管理阶层必须投入大量的精力和时间。

叉车测速系统技术说明一、为什么要使用叉车报警器？使用叉车报警器能为用户带来那些好处？随着现代工业的高速发展，生产效率、生产安全和产品质量是一个企业发展的一切，而这三方面又是互相制约、互相促进的。

为了得到这三方面的最佳配合，企业的管理阶层必须投入大量的精力和时间。

叉车作为当今现代工业生产中重要的物流运输工具，由于它经常行驶于工厂人流大的地方，它的安全行驶总是制约其他部门的运作，但是企业的管理阶层又不可能每时每刻监督。

怎样监督叉车一类的厂内运输工具安全行驶成了不少企业管理阶层的一块心病。

本系统就是基于这种情况研发出来的，采用当今先进的微电脑控制技术，直观的数码显示，两级速度检测，多级报警控制，而且可以进行高保真的语音报警，设置的检测速度和语音具有掉电保留功能。

该系统的作用在于:1. 该系统的作用在于:A. 当叉车司机以接近预置速度行使时，报警器将以警示灯闪烁的形式提醒叉车司机。

B. 当叉车司机以超过预置速度行使时，报警器将以声音的形式提醒叉车司机。

" 超速、请注意！"C. 当叉车速度降至预置速度，报警信号方才消失。

2. 该系统的好处在于:A. 能够减少叉车因速度行使过快而造成安全事故，减低安全上的隐患。

B. 能够提高叉车司机的工作效率和对安全的警觉性，非叉车驾驶人员可以通过声音和警示灯的闪烁来判断驾驶者是否超速形式。

C. 叉车报警器使用工作环境不受天气和路面的影响及限制。

D. 安装方便快捷。

E. 检修和维护方便。

二、叉车报警器的系统配置数码管、按键、自锁开关、学习键、数据采集器、蜂鸣器、警灯、语音报警等。

三、叉车报警的具体操作该资料仅仅针对已经购买或有意购买该系统的用户开放。

五、哪些用户使用叉车报警器会有明显的安全和预警上的效果？(1) 对于那些曾经因为搬运工具超速失误而出现安全事故的用户。

(2) 叉车使用地开阔、但路径复杂狭窄、进出货物流繁忙的用户。

(3) 叉车拥有数量众多、种类和型号不一的用户。

智能报警器安装方法
智能报警器的安装方法如下：
1. 找到合适的安装位置：通常智能报警器应安装在房屋的入口处或者安全隐患较大的地方，以便及时发现并报警。

2. 安装支架：使用电钻或螺丝刀将支架固定在墙壁或天花板上。

3. 连接电源线：将智能报警器的电源线连接到电源插座，确保电源供应。

4. 连接无线网络：按照产品说明书的指导，连接智能报警器到家庭的无线网络，确保可以远程监控和控制。

5. 安装传感器：根据产品说明书的指导，安装移动侦测传感器、门窗传感器等，确保智能报警器可以准确地检测安全隐患。

6. 设置报警规则：通过手机App或者其他控制方式，设置智能报警器的报警规则，如何什么情况下触发警报。

7. 测试系统：安装完成后，测试系统是否正常工作，确保智能报警器可以及时准确地报警。

以上即是智能报警器的安装方法，如有问题，建议根据实际产品说明书进行安装。
