叉车限速报警器说明书目 录一、产品简介1.1 概述1.2 报警器组成部件和主要性能参数1.3 报警器基本功能二、面板及按键说明2.1 面板图2.3 按键使用说明三、参数说明3.1 开机3.2 限速值3.5 车轮直径3.8 密码四、安装步骤4.1 安装前准备4.2 测速传感器安装4.3 报警灯安装4.4 控制器安装4.5 连接控制线五、常见故障及解决方法一、产品简介1.1 概述该叉车限速报警器可应用与各种叉车，也可用于各种工程车（如堆高车、站内搬运车、汽车等）的限速报警。
当车辆超过设定速度后立即发出声光报警或强制停车。
提醒驾驶员控制车速，以免发生事故。
1.2 报警器组成部件和主要性能参数1.2.1 报警器主机一个；报警灯一个；传感器一只（带磁片）；1.2.2 供电电压：DC12±4V；1.2.3 总功耗：约4W，保险管0.5A；1.2.4 限速范围：1km/h—99km/h1.2.5 重量：约1.0kg；1.2.6 控制器外形尺寸：198*91*45mm1.2.7 显示：3位高亮数码管显示1.3 报警器基本功能1.3.1 限速提示：当车速接近限制速度时内置蜂鸣器声音报警提示，提醒驾驶员控制车速。
1.3.2 超速报警：当车速超过限制速度时外部报警器进行声光报警，警告驾驶员已经超速。
1.3.3 强制限速（选配）：当车速超过限制速度并在规定时间内车速没有降低到二级限制速度以下时，将强制控制车辆停止，可重新正常启动车辆。
1.3.4 掉电记忆功能：可累计存储0-999次报警次数，输入密码后清零复位。
二、面板及按键使用说明2.1 面板图2.1.1 叉车限速报警器外观如右图：2.2 按键使用说明2.2.1 参数更改：（1）输入密码：按键进入参数设置状态，此时显示“000”，要求输入密码（默认密码为123）；然后按键，开始输入第一位密码，显示屏最右侧显示“0”，此时按加1、减1修改数值；第一位密码输入完成后按键换位，开始输入第二位密码，显示屏中间位显示“0”；同理，再按键开始输入第三位密码，输入完成后，按键进入参数设置状态，可以进行参数修改，此时报警器显示P11(限速值参数代码)。
叉车限速器、汽车限速器、叉车超速报警器、叉车记录仪第一篇：叉车限速器、汽车限速器、叉车超速报警器、叉车记录仪汽车限速器、叉车限速器、叉车超速报警器产品简介广州双宝。
汽车限速器是采用微电脑程序控制实现最高行驶车速的有效控制，以彻底避免超速行驶带来的安全隐患，同时又保证了在限速范围内油门踏板自由动作，适用于所有拉杆油门汽车叉车使用。
限速范围:本系统常用限速范围是：2至120公里由管理处自由设置产品特点具有超速后强制限速功能：工作电压范围DC12V～48V技术参数适用环境温度为-35℃至85℃，相对湿度不大于90%时应能正常工作。
适用道路三级及三级标准以上的公路。
限速范围：2-120千米/小时。
限速偏差：±1公里/小时。
产品的工作电压范围：12-48V产品耐低温性能 :-40℃ 产品耐高温性能：+85℃ 抗振性能指标：频率20-50HZ，加速度1g 电磁兼容性能：抗群脉冲电压达到4000V 油门控制器力度:≥35公斤拉力第二篇：叉车判断同一轴上的轮胎型号和花纹没有规定（）题判断拖带制动失灵的车辆，牵引的长度须在题 5—7米之间（）判断主减速器，差速器工作应正常，并无异题响（）判断叉车按照动力不同可分为内燃叉车和电瓶叉车（）题判断电瓶车在行驶时，必须停车后才能变换题前进或后退方向（）判断车辆平时应加强保养，按时计划修理，题必要时以修带保（）判断车辆例保或日常保养是在各级保养基题础上，以清洁、检查为中心（）判断车辆在行驶中，速度越快，质量越大，题车辆的功能就越小（）判断车辆的转向系一般由转向器和转向传动机构组成() 题判断交通信号包括交通信号灯、交通标志、题交通标线和交通警察的指挥（）判气体着火时，应先切断电源，用二氧化断碳灭火器和干粉灭火器灭火()作×答正确作√答正确作√答正确作√答正确作√答正确作×答正确作√答正确作×答正确作√答正确作√答正确√作答题判企业内道路交叉口应设计成具有较大断的坡度，其目的是为了防止雨后积水题()判干粉灭火器用以扑灭电气设备火灾、旋断转电动机火灾，还可以扑灭石油产品、题液化有机溶剂、天然气和天然气设备火灾。

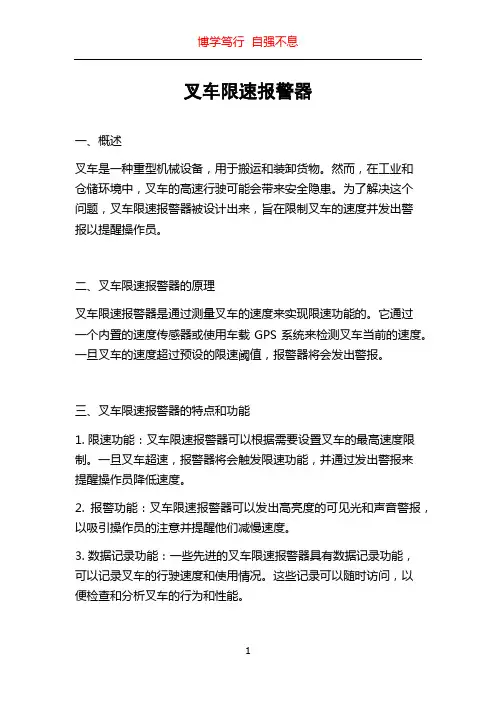

叉车限速报警器一、概述叉车是一种重型机械设备，用于搬运和装卸货物。
然而，在工业和仓储环境中，叉车的高速行驶可能会带来安全隐患。
为了解决这个问题，叉车限速报警器被设计出来，旨在限制叉车的速度并发出警报以提醒操作员。
二、叉车限速报警器的原理叉车限速报警器是通过测量叉车的速度来实现限速功能的。
它通过一个内置的速度传感器或使用车载GPS系统来检测叉车当前的速度。
一旦叉车的速度超过预设的限速阈值，报警器将会发出警报。
三、叉车限速报警器的特点和功能1. 限速功能：叉车限速报警器可以根据需要设置叉车的最高速度限制。
一旦叉车超速，报警器将会触发限速功能，并通过发出警报来提醒操作员降低速度。
2. 报警功能：叉车限速报警器可以发出高亮度的可见光和声音警报，以吸引操作员的注意并提醒他们减慢速度。
3. 数据记录功能：一些先进的叉车限速报警器具有数据记录功能，可以记录叉车的行驶速度和使用情况。
这些记录可以随时访问，以便检查和分析叉车的行为和性能。
4. 多种安全设置：叉车限速报警器可以根据具体需求进行多种安全设置。
例如，可以设置工作时间段，只在特定时间段启用限速功能；还可以设置故障检测和自动报警功能，以确保报警器的正常运行。
四、叉车限速报警器的优势1. 提高叉车操作安全性：通过限制叉车的速度并发出警报，叉车限速报警器有效提醒操作员注意安全，并减少事故的发生。
2. 保护货物和设备：高速行驶的叉车可能会造成货物和设备的损坏，而叉车限速报警器可以帮助减少这种损害。
3. 降低维修成本：限速报警器的发出警报可以避免潜在的叉车事故，从而减少设备的损坏和故障，降低了维修和维护的成本。
4. 提高工作效率：叉车限速报警器可以帮助操作员遵守安全速度限制，从而提高工作效率和生产效率。
五、叉车限速报警器的应用场景叉车限速报警器可以广泛应用于各种工业和仓储环境中，特别是那些高风险的工作区域。
以下是一些可能的应用场景：1. 仓库和物流中心：在忙碌的仓库和物流中心，叉车频繁行驶，容易发生事故。
叉车超速报警器SP02A
不同的车型可能安装的位置有所不同，但原理是一样，安装时注意观察便可都会有合适的位置。
支架一定要装得牢固，永久性磁铁需要平均分布，最少也要装四颗以上。
5吨以上车型具有转动轴的，可以将传感器装在转动轴旁边。
用一个M7的钻头在前桥的齿牙正上方打一小孔，用(M8*1.0)丝锥攻丝；再把传感器装进波箱，调整好间距（一般传感器的感应距离在2毫米左右）。
最佳安装的方法：把内齿的凸点对准小孔的正上方，再把传感器装到最低，直到传感器扭不进为止，这时再将传感器反方向回转0.2圈左右，再固定好传感器并滚动轮子，此时主机显示屏就会有数字跳变，说明传感器安装正常。
林德车传感器的安装位置:。
SS-OSA28叉车超速报警器安装及调试说明书首先非常感谢您选择SS-OSA28叉车超速报警器！随着我国市场经济的深入和人民生活水平的不断提高，安全将越来越为现代人所重视，安全法律法规也不断出台，相关安全的产品也不断涌现，厂内机动车的安全问题同样不容忽视，SS-OSA28叉车超速报警器正是为此而开发的微电脑智能电子产品。
SS-OSA28具有速度显示，两级超速报警，倒车语音，保养提醒、系好安全带、超速锁定功能。
SS-OSA28超速报警可有效的杜绝司机超速行为，为安全生产奠定基础。
当司机开启电源开关后报警器将发出“您好，请系好安全带”的语音提示。
当叉车的速度达到最高设定值时SS-OSA28面板的红色指示灯点亮，３秒后如速度仍超过设定值它会大声的喊“超速，请注意”。
提示周围人员僻让高速行驶的叉车，同时也促使司机在规定速度内行驶，如司机超速的时间大于15秒(该值可根据需要修改)，将锁定报警语音。
一旦超速锁定，需要用遥控器才能解锁。
SS-OSA28超速报警器由主机、警号、警灯、转速传感器、遥控器、连接电缆等组成。
主机可安装在叉车前护顶架上便于司机观察叉车速度，主机面板上绿色L1为低速（第一级报警）指示灯，红色L2为高速（第二级报警）指示灯，为叉车增添几份科技感。
一、安装主机拨掉叉车锁匙开关，将主机安装在司机便于观察的位置如叉车的前柱上或前横板上如图所示，在叉车的保险座上找一个备用的保险管或保险片座，将报警器的电源正极线（红色）接至备用保险座上并换上一个２安的保险管，超速报警器的负线（白色）接外壳即可。
二、安装速度传感器将叉车的门架升高并用绳索锁紧，在驱动桥的盘齿的齿轮位置用电钻钻一个6.8毫米的孔，再用８毫米的细牙丝功功牙，将接近开关用手轻轻拧到碰触齿轮再退回1圈即可，再将锁紧螺母锁紧（注意不要太大力拧，否则容易断裂）将接近开关的棕色线与主机的红色对接，接近开关的黑色与主机的白色对接，接近开关的蓝色线与屏蔽线对接，接好后用扎带固定电线。
利用部份一简介目前，叉车的平安行驶是企业6S平安治理的重要方面，在生产安装叉车限速器方面积存了大量体会，安装不阻碍叉车的正常行驶，不阻碍企业的正常生产，本叉车限速器采纳入口的微电脑芯片，实不时钟显示，靠得住的内存记录，真正有效操纵企业叉车司机的超速行为，解决了叉车行驶过快造成的潜在危险。
三要紧作用要紧监控叉车等工业车辆操作者的超速驾驶行为，使公司治理人员对叉车等工业车辆的利用驾驶情形全面把握和了解，强化平安治理状况，标准及增强驾驶人员的平安生产意识。
安装叉车限速器能有效减少叉车因速度行驶过快而造成的平安事故，降低平安上的隐患，能够有效提高叉车司机的工作效率和对平安生产的警觉意识，非叉车驾驶人员能够通过限速器的警示灯和报警喇叭来判定叉车是不是超速驾驶，在叉车进出仓库口及限制区域时，自动声光报警，提示其他员工注意叉车的到来，限速功能型号能够强制车辆降速或设置为熄火。
四产品特点遥控设置功能，10米范围内可进行遥控设置；适用面普遍，能够利用在12V~72V叉车上，柴油叉车和电瓶叉车都适用；体积轻巧，安装简单，采纳全浮式防震设计，抗震性能好；电源线有防短路设计，内置过流爱惜电路，稳固性极强；不对叉车原有部件作任何改动，平安、靠得住，不改变叉车原操纵系统；免保护、免机械接触、全电子化设计特点，一次安装，终身无忧；利用与治理分离，叉车利用人员不能改变叉车速度报警参数设定；遥控按键少，操作简单，功能齐全；4级音量可调，可针对不同场合设置音量；外部喇叭报警，声音嘹亮，音质好，报警声音可达120dB；两种报警提示：超亮警灯、语音报警。
外置超亮报警灯对叉车超速进行灯光提示；利用NV系列语音芯片作为报警电路核心，报警语音可随意进行改换；两级速度设定，超过不同级别速度，有不同的语音进行提示报警；报警锁按时刻0～99秒可调，叉车速度持续超过预设速度，就自动锁住报警；防水品级为8级，可浸泡到水中进行工作；可强制限制速度。
通过微电脑芯片检测到车子超速后，可强制断油，有效操纵车速；工作电压范围DC12V～72V；工作小功耗，仅为5W。
叉车限速器的工作原理
叉车限速器是一种可以限制叉车速度的安全装置。
使用叉车限速器，可以保证叉车在工作过程中的安全性和稳定性，防止因操作失误
及突发状况导致的事故。
那么叉车限速器究竟是如何工作的呢？
1.检测
首先，叉车限速器通过检测叉车的速度来判断是否需要发挥限速
器的功能。
它会检测叉车的车速传感器或者车轮转速来确认当前的速度，同时也会监测驾驶员的脚踏板、斗角度等信息。
2.计算
当确认叉车速度超出最大范围时，叉车限速器会将此信息传递到
限速器主机。
主机会根据叉车的负载和在两者之间选择一个更低的最
大速度值。
3.刹车
在确认新的最大速度后，叉车限速器开始发挥其功能，利用自动
刹车机制来限制车速。
当叉车驾驶员加快速度时，限速器主机会将制
动器施加在车轮上，在一定的范围内使车辆的速度保持稳定。
并在车
辆速度向上调整时，根据限速器和驾驶员设定的速度值作出响应调整。
4.电子控制
同时，叉车限速器也将叉车的电子控制系统进行了优化。
它可以
通过智能系统控制叉车中的各项行驶参数，如刹车时机、避免急停、
加强班次等功能。
综上所述，叉车限速器的工作原理是通过检测叉车的速度并进行
计算，然后控制制动器来限制车速，从而避免叉车驾驶的不安全驾驶
行为。
这项技术的发展，可以大大提高叉车的安全性，并降低相关事
故发生的概率，同时也是未来叉车行业安全需求的必要选择。
电动叉车安装报警器的简讯如何安装电动叉车限速报警器针对许多生产厂家而言，不清楚如何安装，下边为大伙儿详细介绍怎样安装无线网络电动叉车限速报警器：1服务器能够安装在驾驶室正前方，司机有利于观查到的部位。
2警的灯音响喇叭能够依据必须安装在驾驶室内或是驾驶室外。
留意要安装坚固，布线尽可隐蔽工程。
3接线分成开关电源、数据信号、音响喇叭、警的灯。
请根据线缆型号各自连接。
开关电源红线为正级，黑线为负级。
行驶过程语音提醒功能一一（如在司机看不清前面的路或不能确定在拐弯处有没有人员的时候，可手动按下语音提醒按钮播放“叉车经过请注意安全”则可以提醒靠近的人员迅速避让。
能总够接锁匙电源开关。
电源线与速度传感器接线色调次序为：红线接棕线，绿线接一条线，黑线接黄线。
接线一定要坚固，而且用电量胺带绑坚固。
电瓶叉车报警器安装叉车强制性速度限制就是指叉车限速器设定一个后速度后，超出设定速度后，叉车开展速度限制，机械设备油门和电子器件油门有不一样的操纵方法，机械设备油门是反过来拉油门脚踏板，使驾驶员踩不下来油门脚踏板，电子器件油门是立即断开燃油管键入，当驾驶员踩下去的情况下，油门是沒有速度輸出的，这时候叉车也不会超出预置速度了，进而能够更强的管理方法叉车的状况，让叉车管理人员工作中放心，使企业安全提升安全系数。
叉车报警器传感器安装在前桥总成电瓶，叉车报警器安装在前桥总成机壳中间，一般是中间偏上。
再应用8攻丝。
将传感器旋紧孔壁，传感器是非接触式的，传感器头顶部离差速传动齿轮的间距2上下。
开启机箱电源，联接好全部布线后，安装恰当得话，传感器尾端小灯会伴随着车轱辘旋转闪动。
管理车辆安全，并帮助客户持续提高生产效率及竞争力，实现与君双赢的局面叉车报警器，叉车限速器叉车报警器。
叉车刷卡管理系统第二代N2015A叉车IC卡刷卡行驶安全管理系统Forklift Traveling Data Recorder产品手册广州市九芯电子科技有限公司GuangZhou nine chip electron science&techlonogy CO.,LTD目录第一部分产品介绍及功能设置 (3)一简介 (3)三主要作用 (5)四产品特点 (6)五技术参数 (7)六遥控器功能说明 (7)七遥控器具体操作 (9)7.1 二级速度设定 (9)7.2 10米学习 (9)7.3 解锁 (9)7.4 时间设置 (9)7.5 设置 (10)7.6 删除键 (10)7.7 延迟时间 (10)7.8 IC卡录入 (10)八其他功能设置 (11)8.1 USB数据下载 (11)8.2 USB设置文件读取。
(11)九系统框图 (12)第二部分安装介绍 (14)一安装步骤 (14)1.1 主机、警灯、喇叭安装 (14)1.2 接线 (14)1.3 速度传感器的安装 (15)1.3.1 传感器安装在前桥 (15)1.3.2 传感器安装在后轮及前轮，轮毂位置。
(16)1.3.3 传感器安装在传动轴 (16)二安装注意事项 (17)三接线方法 (18)四公司联系信息 ........................................................... 错误！未定义书签。
第一部分产品介绍及功能设置一简介广州市九芯电子科技有限公司创立于广州市天河区，是一家专业从事叉车安全电子产品、智能安防电子产品研发、生产、销售一体的高新技术企业。
因市场需求，公司是目前市场上研发投入力量最大，技术最专业、方案最齐全的的一家公司，特别针对叉车的安全行驶管理状况，研发出语音报警、报警锁定、强制限速、超速记录等众多方案齐全的超速报警器。
广州市九芯电子一直秉承安全、可靠、稳定、简易便捷的理念，不断更新叉车限速器的研发技术，真正实现了完全的免维护，不影响原叉车安全行驶，电子化测速等特点，完全达到了一次安装，终身稳定的要求，免除了企业的后顾之忧。

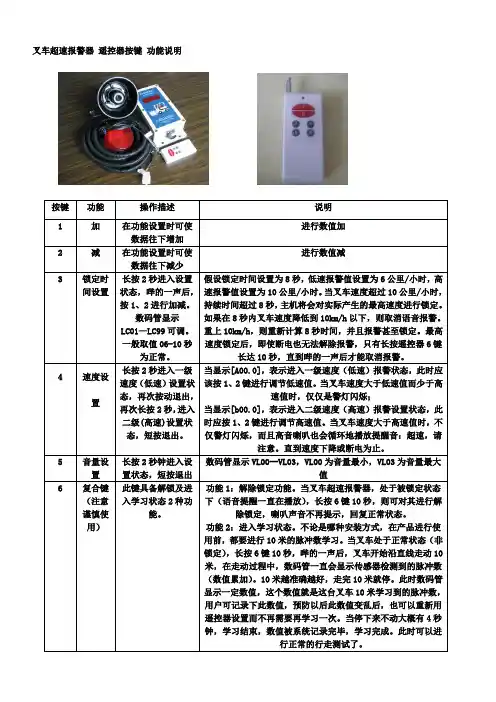

叉车超速报警器 遥控器按键 功能说明按键功能 操作描述 说明 1加 在功能设置时可使数据往下增加 进行数值加 2减 在功能设置时可使数据往下减少 进行数值减 3 锁定时间设置 长按2秒进入设置状态，哔的一声后，按1、2进行加减。
数码管显示LC01—LC99可调。
一般取值06-10秒为正常。
假设锁定时间设置为8秒，低速报警值设置为6公里/小时，高速报警值设置为10公里/小时。
当叉车速度超过10公里/小时，持续时间超过8秒，主机将会对实际产生的最高速度进行锁定。
如果在8秒内叉车速度降低到10km/h 以下，则取消语音报警。
重上10km/h ，则重新计算8秒时间，并且报警甚至锁定。
最高速度锁定后，即使断电也无法解除报警，只有长按遥控器6键长达10秒，直到哔的一声后才能取消报警。
4 速度设置 长按2秒进入一级速度（低速）设置状态，再次按动退出， 再次长按2秒，进入二级(高速)设置状态，短按退出。
当显示[A00.0]，表示进入一级速度（低速）报警状态，此时应该按1、2键进行调节低速值。
当叉车速度大于低速值而少于高速值时，仅仅是警灯闪烁；当显示[b00.0]，表示进入二级速度（高速）报警设置状态，此时应按1、2键进行调节高速值。
当叉车速度大于高速值时，不仅警灯闪烁，而且高音喇叭也会循环地播放提醒音：超速，请注意。
直到速度下降或断电为止。
5 音量设置 长按2秒钟进入设置状态，短按退出 数码管显示VL00--VL03，VL00为音量最小，VL03为音量最大值6 复合键（注意谨慎使用）此键具备解锁及进入学习状态2种功能。
功能1：解除锁定功能。
当叉车超速报警器，处于被锁定状态下（语音提醒一直在播放），长按6键10秒，则可对其进行解除锁定，喇叭声音不再提示，回复正常状态。
功能2：进入学习状态。
不论是哪种安装方式，在产品进行使用前，都要进行10米的脉冲数学习。
当叉车处于正常状态（非锁定），长按6键10秒，哔的一声后，叉车开始沿直线走动10米，在走动过程中，数码管一直会显示传感器检测到的脉冲数（数值累加）。
叉车限速器叉车超速报警器产品简介:这是一款由广州双宝电子科技有限公司研制生产的产品。
本产品主要用于叉车超速报警。
是采用先进电子线路设计而成高品质叉车报警器。
特点：具有较强敏感度及耐久度。
基本功能介绍：叉车加装叉车限速报警器后，叉车在超过设定速度后立即发出声光或音乐报警（音乐报警选装），提醒驾驶员或管理者知道叉车已超速，应该控制车速，以免发生事故。
特别是在室内、厂区、及仓库内叉车超速是相当危险的。
安装方法分别有：1.将报警器小盒安在靠近电控盘一合适位置。
2.速度传感器可安在前桥或者前轮轮毂附近。
将磁片贴于轮毂的某一部位，传感器探头做一个小支架，将传感器探头固定在支架上，然后将支架固定在车体合适位置。
3.传感器探头与磁片保持2至4毫米即可。
4.按图说明将传感器三条线接于与小盒相应接线端子上。
5.也可将传感器安在行走电机上，将磁片固定于电机风叶上。
以达到检测速度的目的。
在安装不同位置时，因转速比不同，限速设置块做相应调整。
6.有的叉车本身有测速传感器，可省去安装测速传感器的不便,(一般带速度显示的都有),可以从电路板上找出整形后的速度脉冲信号,此信号峰-峰值应为4V至5V左右,能提供3毫安以上电流(把叉车架空原地行走,用示波器探头可寻找到准确的信号引出点),用双绞线引出接至本报警器的测速信号入端和负极之间,电路板上的信号公共端一定要是48v负极,否则要用光藕隔离.此方法省去了安装测速传感器的不便,但自行安装有一定危险,需要稍懂电路的人安装.注意叉车机壳、测速报警器负极、48V负极、信号公共端之间不要形成直流电压，否则要做结缘处理。
若能提供叉车的具体型号，我们可帮找出具体引出点，和连接线路图。
一、为什么要使用叉车报警器？使用叉车报警器能为用户带来那些好处？随着现代工业的高速发展，生产效率、生产安全和产品质量是一个企业发展的一切，而这三方面又是互相制约、互相促进的。
为了得到这三方面的最佳配合，企业的管理阶层必须投入大量的精力和时间。
叉车测速系统技术说明一、为什么要使用叉车报警器？使用叉车报警器能为用户带来那些好处？随着现代工业的高速发展，生产效率、生产安全和产品质量是一个企业发展的一切，而这三方面又是互相制约、互相促进的。
为了得到这三方面的最佳配合，企业的管理阶层必须投入大量的精力和时间。
叉车作为当今现代工业生产中重要的物流运输工具，由于它经常行驶于工厂人流大的地方，它的安全行驶总是制约其他部门的运作，但是企业的管理阶层又不可能每时每刻监督。
怎样监督叉车一类的厂内运输工具安全行驶成了不少企业管理阶层的一块心病。
本系统就是基于这种情况研发出来的，采用当今先进的微电脑控制技术，直观的数码显示，两级速度检测，多级报警控制，而且可以进行高保真的语音报警，设置的检测速度和语音具有掉电保留功能。
该系统的作用在于:1. 该系统的作用在于:A. 当叉车司机以接近预置速度行使时，报警器将以警示灯闪烁的形式提醒叉车司机。
B. 当叉车司机以超过预置速度行使时，报警器将以声音的形式提醒叉车司机。
" 超速、请注意！"C. 当叉车速度降至预置速度，报警信号方才消失。
2. 该系统的好处在于:A. 能够减少叉车因速度行使过快而造成安全事故，减低安全上的隐患。
B. 能够提高叉车司机的工作效率和对安全的警觉性，非叉车驾驶人员可以通过声音和警示灯的闪烁来判断驾驶者是否超速形式。
C. 叉车报警器使用工作环境不受天气和路面的影响及限制。
D. 安装方便快捷。
E. 检修和维护方便。
二、叉车报警器的系统配置数码管、按键、自锁开关、学习键、数据采集器、蜂鸣器、警灯、语音报警等。
三、叉车报警的具体操作该资料仅仅针对已经购买或有意购买该系统的用户开放。
五、哪些用户使用叉车报警器会有明显的安全和预警上的效果？(1) 对于那些曾经因为搬运工具超速失误而出现安全事故的用户。
(2) 叉车使用地开阔、但路径复杂狭窄、进出货物流繁忙的用户。
(3) 叉车拥有数量众多、种类和型号不一的用户。
叉车限速器
产品简述
是一款具有超速后强制限速功能的叉车智能限速装置
1、产品特点
遥控设置功能：10米范围内可进行遥控设置。
具有超速后强制限速功能：
报警缓冲时间0～99秒可调，车辆速度持续超过预
设时间，就会自动限制速度。
防水等级为8级，可浸泡到水中进行工作。
工作电压范围DC12V～28V。
工作小功耗，仅为5W。
2、技术参数
适用环境温度为-35℃至50℃，相对湿度不大于90%时应能正常工作。
适用道路三级及三级标准以上的公路。
限速范围：10-99千米/小时。
限速偏差：±5公里/小时。
产品的工作电压范围：12-28V
产品耐低温性能:-40℃
产品耐高温性能：+85℃
抗振性能指标：频率20-50HZ，加速度1g
电磁兼容性能：抗群脉冲电压达到4000V。
书山有路勤为径；学海无涯苦作舟
叉车防撞预警系统—功能介绍
叉车广泛的使用，带来哪些利与弊？
叉车在企业的物流系统中扮演着非常重要的角色，是物料搬运设备中的
主力军。
叉车作业时，仅依靠驾驶员的操作就能够使货物的装卸、堆垛、搬运等作业过程机械化，大部分企业已经脱离了原始的人工搬运，这不但保证了生产效益，而且占用的劳动力大大减少，劳动强度大大降低，作业效率大大提升，经济效益十分显着。
叉车市场的需求量快速增长。
然而，叉车需求量快速增长的情况下，叉车引发的安全事故也油然而生，据统计，每年会发生很多工业方面的事故，其中有1/6的事故来自于叉车事件约计有110,000件，所造成的直接经济成本损失高达135,000,000美元。
叉车司机在其工作生涯中所面对的叉车事故不仅仅只会发生一次，并且其中至少有60%的叉车事故都涉及到行人。
其中有25%的事故来自于车辆之间的刮蹭，有11%的事故是两车之间的碰撞,。
如果您一位企业管理者，为了杜绝安全再次发生，想过N多的办法，问
题一直尚未解决。
对于特种设备一定要用“特制的解决方案”。
唯创安全专注叉车、厂车安全20年，有专业的应对措施与解决方案。
下面详细解析：叉车防撞预警系统的工作原理：
主要功能：当主机控制单元检测到机动车辆的行使速度达到预先设定的
速度时，立即发出声光报警，并通过限速装置控制车速，从而达到限制车速的目的。
行人身上佩戴有防撞标签时，还可以提醒行人，降低车辆行驶速度，进一步避免行人、机动车辆事故发生。
操作方法：
一、参数设定
专注下一代成长，为了孩子。
有线叉车限速报警嚣叉车超速/限速报警器叉车速度动态管理器全方位叉车行驶安全管理系统Forklift Traveling Data Recorder产品手册N2019A/N2019B/N2019A/N2019A/N213A广州市九芯电子科技有限公司GuangZhou nine chip electron science&techlonogy CO.,LTD目录第一部分产品介绍及功能设置 ................................................................ 4 一简介 ........................................................................... ......... 4 二产品型号选型 ............................................................................4 三主要作用 ........................................................................... ..... 5 四产品特点 ........................................................................... ..... 5 五技术参数 ........................................................................... ..... 6 六遥控器功能说明 ..........................................................................7 七具体操作 ........................................................................... .. (7)7.1 锁定时间设置 (7)7.2 设置报警的速度 ..................................................................... 7 7.3 10米脉冲设置 (8)7.3.1 自动学习 (8)7.3.2 手动学习 ..................................................................... 8 7.4 报警提示 ...........................................................................8 7.5 一级报警 ...........................................................................8 7.6 二级报警 ...........................................................................8 7.7 限速说明 ...........................................................................8 7.8 解除锁定报警的方法 ................................................................. 9 八系统框图 ........................................................................... ..... 9 第二部分安装介绍 ..........................................................................9 一安装步骤 ........................................................................... .. (9)1.1 主机、警灯、喇叭安装 ............................................................... 9 1.2 接线 ........................................................................... ... 10 1.3 速度传感器的安装 (10)1.3.1 传感器安装在前桥 ............................................................ 10 1.3.2 传感器安装在后轮及前轮，轮毂位置。
专利名称：叉车限速报警装置专利类型：实用新型专利
发明人：王宏
申请号：CN201020551834.9申请日：20101008
公开号：CN201809132U
公开日：
20110427
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种叉车限速报警装置，包括：电源变换器、报警指示电路，和在叉车车轮的转动部分安装有随车轮转动并按规定密度均匀分布的金属体，在叉车车轴上设置安装的测速传感器，和设置在电控盘一侧的控制器；所述测速传感器与所述控制器相互电连接。
本实用新型所的有益效果是：采用测速传感器检测车轮转速信号，在不改变叉车原控制系统，不减小叉车原有动力的情况下，通过控制器保证该装置的可靠运行，本装置安装简单，成本低廉，对厂房、厂区内行驶的叉车进行安全速度限制，避免人身伤亡和货损事故的发生。
申请人：天津市詹佛斯科技发展有限公司
地址：300384 天津市南开区华苑新技术产业园区火炬大厦4026室
国籍：CN
代理机构：天津才智专利商标代理有限公司
代理人：杨宝兰
更多信息请下载全文后查看。
SS-OSA28叉车超速报警器
安装及调试说明书
首先非常感谢您选择SS-OSA28叉车超速报警器！
随着我国市场经济的深入和人民生活水平的不断提高，安全将越来越为现代人所重视，安全法律法规也不断出台，相关安全的产品也不断涌现，厂内机动车的安全问题同样不容忽视，SS-OSA28叉车超速报警器正是为此而开发的微电脑智能电子产品。
SS-OSA28具有速度显示，两级超速报警，倒车语音，保养提醒、系好安全带、超速锁定功能。
SS-OSA28超速报警可有效的杜绝司机超速行为，为安全生产奠定基础。
当司机开启电源开关后报警器将发出“您好，请系好安全带”的语音提示。
当叉车的速度达到最高设定值时SS-OSA28面板的红色指示灯点亮，３秒后如速度仍超过设定值它会大声的喊“超速，请注意”。
提示周围人员僻让高速行驶的叉车，同时也促使司机在规定速度内行驶，如司机超速的时间大于15秒(该值可根据需要修改)，将锁定报警语音。
一旦超速锁定，需要用遥控器才能解锁。
SS-OSA28超速报警器由主机、警号、警灯、转速传感器、遥控器、连接电缆等组成。
主机可安装在叉车前护顶架上便于司机观察叉车速度，主机面板上绿色L1为低速（第一级报警）指示灯，红色L2为高速（第二级报警）指示灯，为叉车增添几份科技感。
一、安装主机
拨掉叉车锁匙开关，将主机安装在司机便于观察的位置如叉车的前柱上或前横板上如图所示，在叉车的保险座上找一个备用的保险管或保险片座，将报警器的电源正极线（红色）接至备用保险座上并换上一个２安的保险管，超速报警器的负线（白色）接外壳即可。
二、安装速度传感器
将叉车的门架升高并用绳索锁紧，在驱动桥的盘齿的齿轮位置用电钻钻一个6.8毫米的孔，再用８毫米的细牙丝功功牙，将接近开关用手轻轻拧到碰触齿轮再退回1圈即可，再将锁紧螺母锁紧（注意不要太大力拧，否则容易断裂）将接近开关的棕色线与主机的红色对接，接近开关的黑色与主机的白色对接，接近开关的蓝色线与屏蔽线对接，接好后用扎带固定电线。
三、安装警灯及警号
将警灯警号安装在叉车的护顶架横梁上,如图所示，将其引线与主机的警灯警号输出线联接好，注意红色为正白色为负不可接错，将细的黑色线为倒车线接到倒车灯的正线。
四、遥控器
采用4键遥控器，各键功能如下：
A+B组合: 进入设置模式
C键: 数值增加
D键: 数值减少
A键: 退出设置模式 (返回)
B键: 确定/进入
C+D组合: 解锁(解除超速语音提示及保养提示)
五、主机4位LED数码管
正常工作时显示车速，在进入设置模式后，第1位显示功能代码，按“C 键”或“D键”，循环显示不同的功能代码，再按“B键”进入相应的功能设置后，LED数码管显示相应的参数。
功能代码如下所示：
P: 学习功能，设置脉冲数
L: 设置低速报警速度(一级报警值)
H: 设置高速报警速度(二级报警值)
C: 设置保养周期小时数
d: 设置超速锁定时间
b: 设置是否开启主机上的L1和L2指示灯
A: 设置是否开启系安全带提示
六、报警器参数设置
１、测定5米距离的脉冲数：
在平直的道路上量一段5米距离并作好标记，将叉车开致起始线后停下。
同时按住遥控器“A与B键”4-5秒，直到蜂鸣器发出“嘀”的一声提示音后松开两个按键，报警器进入设置模式，再按C或D键，直到数码管第1位显示“P”后，再按“B键”即进入脉冲数设置、并显示原设定值。
叉车开始缓慢行走，期间，数码管显示读到的相应脉冲数，到达5米终点后停止行走，按下遥控器“B键”确定，再按遥控器“A键”退出脉冲数设置，系统自动保存该脉冲数。
２、设置低速报警速度(一级报警值)：
同时按住遥控器“A与B键”4-5秒，直到蜂鸣器发出“嘀”的一声提示音后松开两个按键，报警器进入设置模式，再按C或D键，直到数码管第1位显示“L”后，再按“B键”即进入低速报警速度设置、并显示原设定值。
按下C或D键不松开，直至数码管上显示的值到达预定值时，松开C键或D 键，再按“B键”确定，报警器自动保存该设定值。
当叉车的速度达到低速报警速度(一级报警值)时，主机绿色L1 指示灯闪亮(亮0.2秒关0.8秒循环)，外接警灯则以每秒1次的频率闪烁，这过程会一直维持到速度降到设定的低速报警速度以下时才结束。
期间，如果速度继续增加，达到高速报警速度(二级报警值)时，则进入二级报警。
３、设置高速报警速度(二级报警值)：
同时按住遥控器“A与B键”4-5秒，直到蜂鸣器发出“嘀”的一声提示音后松开两个按键，报警器进入设置模式，再按C或D键，直到数码管第1位显示“H”后，再按“B键”即进入高速报警速度设置、并显示原设定值。
按下C或D键不松开，直至数码管上显示的值到达预定值时，松开C键或D 键，再按“B键”确定，报警器自动保存该设定值。
当叉车达到低速报警后，如果速度继续增加，当其速度超过高速报警速度(二级报警值)时，主机红色L2指示灯闪亮(亮0.2秒关0.1秒，再亮0.2秒关0.5秒循环)，外接警灯则以每秒1次的频率闪烁，并启动“超速请注意”语音报警, 这过程会一直维持到速度降到设定的高速报警速度以下时才结束。
期间，如果继续超速持续时间达到一定的值(即超速锁定时间，如10秒)，系统将锁定语音报警。
系统一旦锁定语音报警，即使叉车停下，语音报警也不会停止，此时LED数码管上显示锁定时的速度，绿色L1指示灯和红色L2指示灯同时闪亮。
要解除超速锁定，只有按同时按下遥控器的C键和D键5秒才能解除。
４、设置保养周期小时数：
同时按住遥控器“A与B键”4-5秒，直到蜂鸣器发出“嘀”的一声提示音后松开两个按键，报警器进入设置模式，再按C或D键，直到数码管第1位显示“C”后，再按“B键”即进入保养周期小时数设置、并显示原设定值。
按下C或D键不松开，直至数码管上显示的值到达预定值时，松开C键或D 键，再按“B键”确定，报警器自动保存该设定值。
在启动叉车时，当叉车累计使用时间达到保养周期小时数后，报警器将发出“叉车已到保养周期”的提示语音。
此时，为安全起见，应立刻对叉车进行检修和保养，在完成保养后，同时按遥控器的C键和D键解除保养提示，并把叉车的累计使用时间清0，叉车又重新进行另一个保养周期的计时。
５、超速锁定时间设置：
同时按住遥控器“A与B键”4-5秒，直到蜂鸣器发出“嘀”的一声提示音后松开两个按键，报警器进入设置模式，再按C或D键，直到数码管第1位显示
“d”后，再按“B键”即进入超速锁定时间设置、并显示原设定值。
按下C或D键不松开，直至数码管上显示的值到达预定值时，松开C键或D 键，再按“B键”确定，报警器自动保存该设定值。
当叉车行驶速度超过高速报警速度(二级报警值)，且持续时间达到超速锁定时间时，报警器即被锁定。
报警器在超速锁定状态，警号不停播放“超速请注意”的语音报警、绿色L1指示灯和红色L2指示灯交替闪烁(绿色LED亮0.2秒关0.1秒亮0.2秒关0.5秒，红色LED亮0.2秒关0.1秒亮0.2秒关0.5秒循环)、数码管上显示锁定时的叉车速度。
叉车超速一旦被锁定，只有通过遥控器才能解锁(同时按下遥控器的C键和D键3秒)。
６、设置是否开启主机上的L1(绿色)和L2(红色)指示灯：
同时按住遥控器“A与B键”4-5秒，直到蜂鸣器发出“嘀”的一声提示音后松开两个按键，报警器进入设置模式，再按C或D键，直到数码管第1位显示“b”后，再按“B键”即进入L1(绿色)和L2(红色)指示灯设置状态、并显示原设定值。
当数码管上显示on时，表示开启L1和L2指示灯，在叉车超速时，报警器上的L1和L2指示灯闪亮；当数码管上显示oFF时，表示关闭L1和L2指示灯。
按下C或D键，改变数码管上的显示(on或oFF)，按“B键”确定，报警器自动保存该设置。
７、设置是否开启系安全带提示：
同时按住遥控器“A与B键”4-5秒，直到蜂鸣器发出“嘀”的一声提示音后松开两个按键，报警器进入设置模式，再按C或D键，直到数码管第1位显示“A”后，再按“B键”即进入系安全带提示设置状态、并显示原设定值。
当数码管上显示on时，表示开启系安全带提示，在叉车启动时，报警器播放一次“请系好安全带”的提示语音；当数码管上显示oFF时，表示关闭系安全带提示。
按下C或D键，改变数码管上的显示(on或oFF)，按“B键”确定，报警器自动保存该设置。
七、报警器配件
报警器主机
测速传感器
警号
警灯
八、连接电缆排列
插针排列功能说明
1 电源+ 接电源正线（红色）
2 信号+（红色）到接近开关棕色线
3 信号（白色）到接近开关黑色线
4 警灯+ 接警灯红色线
5 警灯—接警灯黑色线
6 喇叭+ 接警号红线
7 喇叭—接警号黑线
8 电源—接电源负线
9 倒车+ 接倒车灯或倒档开关
注：在接线时分清正负极否则烧坏器件。
