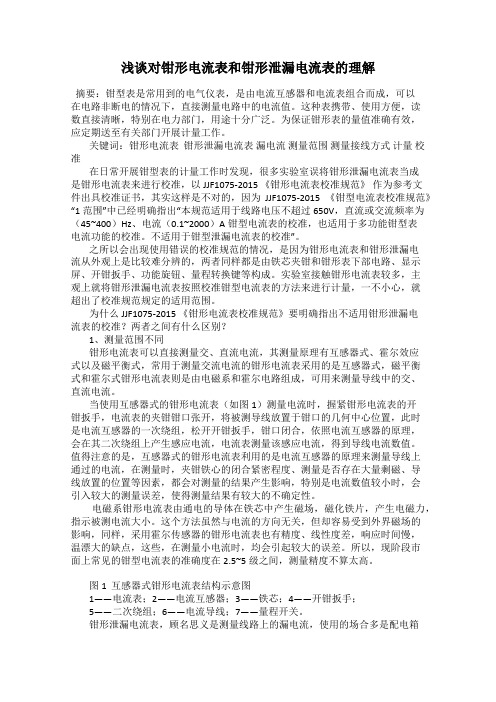

浅谈对钳形电流表和钳形泄漏电流表的理解摘要：钳型表是常用到的电气仪表，是由电流互感器和电流表组合而成，可以在电路非断电的情况下，直接测量电路中的电流值。
这种表携带、使用方便，读数直接清晰，特别在电力部门，用途十分广泛。
为保证钳形表的量值准确有效，应定期送至有关部门开展计量工作。
关键词：钳形电流表钳形泄漏电流表漏电流测量范围测量接线方式计量校准在日常开展钳型表的计量工作时发现，很多实验室误将钳形泄漏电流表当成是钳形电流表来进行校准，以JJF1075-2015 《钳形电流表校准规范》作为参考文件出具校准证书，其实这样是不对的，因为JJF1075-2015 《钳型电流表校准规范》“1 范围”中已经明确指出“本规范适用于线路电压不超过650V，直流或交流频率为（45~400）Hz、电流（0.1~2000）A钳型电流表的校准，也适用于多功能钳型表电流功能的校准。
不适用于钳型泄漏电流表的校准”。
之所以会出现使用错误的校准规范的情况，是因为钳形电流表和钳形泄漏电流从外观上是比较难分辨的，两者同样都是由铁芯夹钳和钳形表下部电路、显示屏、开钳扳手、功能旋钮、量程转换键等构成。
实验室接触钳形电流表较多，主观上就将钳形泄漏电流表按照校准钳型电流表的方法来进行计量，一不小心，就超出了校准规范规定的适用范围。
为什么JJF1075-2015 《钳形电流表校准规范》要明确指出不适用钳形泄漏电流表的校准？两者之间有什么区别？1、测量范围不同钳形电流表可以直接测量交、直流电流，其测量原理有互感器式、霍尔效应式以及磁平衡式，常用于测量交流电流的钳形电流表采用的是互感器式，磁平衡式和霍尔式钳形电流表则是由电磁系和霍尔电路组成，可用来测量导线中的交、直流电流。
当使用互感器式的钳形电流表（如图1）测量电流时，握紧钳形电流表的开钳扳手，电流表的夹钳钳口张开，将被测导线放置于钳口的几何中心位置，此时是电流互感器的一次绕组，松开开钳扳手，钳口闭合，依照电流互感器的原理，会在其二次绕组上产生感应电流，电流表测量该感应电流，得到导线电流数值。
快速定位低压线路漏电故障点的有效方法摘要：随着社会经济的发展，人们的生活及生产工作对于电力的需求越来越大，一旦低压线路产生漏电问题，很有可能会引发短路、火灾，严重情况下还会危害到人们的安全用电。
低压线路产生故障问题以后，就需要在第一时间进行故障定位，以便工作人员及时进行检修，排查故障问题，确保输电线路的稳定运行。
低压线路发生故障以后，继电保护装置就会直接跳闸，切断电流的运输，以此来避免漏电造成的安全隐患，因此在故障点定位的过程中，首先就要判断故障的电流分支，尝试再次送电。
关键词:快速定位；低压线路；漏电故障点引言：低压线路在正常运行的时候，会受到许多外界因素甚至人为因素的干扰，出现各种各样的故障问题，不利于人们的正常用电，常见的故障类型包括了中性线断线故障、漏电故障等问题，其中产生漏电故障问题的线路使用的绝大多数是三相四线制，这种供电方式可以使用电子钳形电流表对于电流进行测量，毫安级电子钳形电流表可以检测整个回路中的剩余电流，然后快速定位漏电故障发生的位置，便于电力工作人员进行检修。
一旦发生低压线路漏电故障，就影响到一定的用电范围，所以快速定位漏电故障点对于问题的处理来说可以发挥出重要的作用。
一、造成低压线路产生漏电故障原因分析（一）用电过程中发生的漏电故障一般家庭线路中电气线路由于使用年限较长，会引起绝缘老化、绝缘子损坏、绝缘层受潮或磨损等情况，在线路上产生漏电现象。
还有家用电器的线路出现绝缘外观损坏，铜线外漏，或者是长期处于受潮、发霉的状态下导致了电器内部路线受损等，都会发生漏电现象。
还有一些老旧小区，由于电线架设和电表装置的年限已久，线路老旧，错综复杂，往往是一表多用，乱接、乱搭现象严重，这种情况都会导致低压线路的用电量超负荷，产生断电、漏电的现象。
【1】（二）低压线路问题导致漏电故障如果低压配电线路保持长时间的运作，电源线路就会因为电流过载的问题，无法及时散热，电源线过热，或者线路材料老化、变质导致的绝缘性降低，在输电线路的连接点就会产生漏电现象。
目录警告 (2)一. 简介 (3)二. 电气符号 (3)三. 系列型号 (4)四. 技术规格 (4)五. 结构 (6)六. 液晶显示 (6)1. 特殊符号说明 (6)2. 显示示例 (7)七. 操作方法 (8)(一)检测仪操作 (8)1. 开关机 (8)2. 通常测试 (8)3. PEAK测试 (9)4. 数据保持 (10)5. 数据存储 (10)6. 数据查阅 (10)7. 数据清除 (10)*8. 数据传输 (10)*(二)接收器操作 (11)1. 开关机 (11)2. 数据接收 (11)3. 数据保持 (11)4. 数据存储 (11)5. 数据查阅 (11)6. 数据清除 (11)八. 电池更换 (12)九. 装箱单 (12)警告感谢您购买了本公司的ETCR9200系列高低压钳形电流表，为了更好地使用本产品，请一定：——详细阅读本用户手册，操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。
——严格遵守本手册所列出的安全规则及注意事项。
u任何情况下，使用本仪表应特别注意安全，尤其测量超过AC100V 及以上电压线路的时候。
u若被测线路电压超过600V必须连接绝缘杆使用。
u由于高压线路很危险，操作者必须经严格培训并获得国家相关高压操作认证才能使用本仪表进行现场测试。
u严禁用本仪表测试电压超过35kV的裸导线或汇流母线。
u注意本仪表面板及背板的标贴文字及符号。
u请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。
u更换电池，请注意电池极性，长时间不用本仪表，请取出电池。
u拆卸、维修本仪表，必须由有授权资格的人员操作。
u若本仪表的钳头及其他部件有损伤，请禁止使用。
u避免冲击钳头，定期保养本仪表，不能用腐蚀剂或粗糟物清洁，须用软布(如眼镜布)，沾清洁防锈除湿类的润滑剂(如WD-40)，轻轻擦试仪表即可。
u由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。
钳形电流表分高、低压两种，用于在不拆断线路的情况下直接测量线路中的电流。
其使用方法如下：（１）使用高压钳形表时应注意钳形电流表的电压等级，严禁用低压钳形表测量高电压回路的电流。
用高压钳形表测量时，应由两人操作，非值班人员测量还应填写第二种工作票，测量时应戴绝缘手套，站在绝缘垫上，不得触及其它设备，以防止短路或接地。
（２）观测表计时，要特别注意保持头部与带电部分的安全距离，人体任何部分与带电体的距离不得小于钳形表的整个长度。
（３）在高压回路上测量时，禁止用导线从钳形电流表另接表计测量。
测量高压电缆各相电流时，电缆头线间距离应在３００mm以上，且绝缘良好，待认为测量方便时，方能进行。
（４）测量低压可熔保险器或水平排列低压母线电流时，应在测量前将各相可熔保险或母线用绝缘材料加以保护隔离，以免引起相间短路。
（５）当电缆有一相接地时，严禁测量。
防止出现因电缆头的绝缘水平低发生对地击穿爆炸而危及人身安全。
（６）钳形电流表测量结束后把开关拔至最大程档，以免下次使用时不慎过流；并应保存在干燥的室内。
(三)正确使用钳形电流表测量交流电流钳形电流表的用途、选用和用前检查1.用途：它可以在不中断负载运行的条件下测量低压线路上的交流电流。
2.选用：它的精度及最大量程应满足测试的需要。
3.用前检查：(1)外观检查：各部位应完好无损；钳把操作应灵活；钳口铁心应无锈、闭合应严密；铁心绝缘护套应完好；指针应能自由摆动；档位变换应灵活、手感应明显；(2)调整：将表平放，指针应指在零位，否则调至零位。
测量1.选择适当的档位。
选档的原则是：(1)已知被测电流范围时：选用大于被测值但又与之最接近的那一档。
(2)不知被测电流范围时：可先置于电流最高档试测(或根据导线截面，并估算其安全载流量，适当选档)、根据试测情况决定是否需要降档测量。
总之，应使表针的偏转角度尽可能地大。
2.测试人应戴手套，将表平端，张开钳口，使被测导线进入钳口后再闭合钳口。
目录注意 (1)一．简介 (2)二．电气符号 (3)三．技术规格 (3)四．仪表结构 (6)五．LCD显示 (7)七．操作方法 (7)1．开、关机 (7)2．调零 (8)3．测试 (8)4．数据保持、取消、存储、查阅、清除 (10)5．数据上传电脑 (11)八．电池更换 (12)九．装箱单 (13)注意感谢您购买了本公司的VICTOR140D直流/交流钳形漏电流表（汽车漏电流钳表），为了更好地使用本产品，请一定：——详细阅读本用户手册。
——严格遵守本手册所列出的安全规则及注意事项。
◆任何情况下，使用本仪表应注意安全。
◆注意本仪表面板及背板的标贴文字及符号。
◆当线路电压大于60VDC或30VAC，请小心使用。
◆开机测试前请先调零。
◆请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。
◆电池电压偏低，请及时更换电池，长时间不用本仪表，请取出电池。
◆更换电池，请注意电池极性。
◆使用、拆卸、维修本仪表，必须由有授权资格的人员操作。
◆由于本仪表原因，继续使用会带来危险时，应停止使用并封存，由有授权资格的机处理。
◆”危险标志，使用者必须依照指示进行安全操作。
◆一．简介VICTOR140D直流/交流钳形漏电流表又称汽车漏电流钳表、汽车暗电流钳表、汽车充电电流测试仪等，是专为测量汽车暗电流、漏电流等而精心设计制造的，采用CT及数字集成技术，非接触测量，无需断开线路，快速、安全、可靠。
仪表体积小、精度高、抗干扰能力强、全自动换档。
适用于汽车漏电流快速检测、功耗电流检测，能快速查找如线束断裂漏电、电器逃电、线路搭铁等故障，测量马达启动电流、发电机充电电流等。
广泛适用于汽车维修、汽车出厂检测、汽车配件生产检测、电信机房电流检测、电力检修、气象、油田检测等。
仪表具有数据保持、数据存储等功能，配备USB接口、通讯线和监控软件，可以通过电脑在线实时监控与历史查询，动态显示，有最大、最小、平均值指示，具有报警值设定及报警指示功能，具有历史数据读取、保存、打印等功能。
福禄克钳形表型号选型表交流电压：量程600V，精度1.5%±5位直流电压：量程600V，精度1.0%±5电阻测量：量程400Ω-4000Ω，精度1%± 5 Fluke 303 交流钳形表单交流钳表交流电流：量程600.0A，精度1.8%±5位交流电压：量程600V，精度1.5%±5位直流电压：量程600V，精度1.0%±5电阻测量：量程400Ω-4000Ω，精度1%± 5 Fluke 305 交流钳形表单交流钳表交流电流：量程1000A （999.9），精度1.8%±5位交流电压：量程600V，精度1.5%±5位直流电压：量程600V，精度1.0%±5电阻测量：量程400Ω-4000Ω，精度1%± 5 Fluke 373真有效值钳表单交流钳表交流真有效值钳形（型）表钳形电流表交流电流：600.0 A交流电压：600V直流电压：-电阻测量：6000 Ω Fluke 312 数字钳表数字钳表交流电流：量程40.00A/400.0A/1000A，分辨率0.01A/0.1A/1A 交流电压：量程400.0V/750V，分辨率0.1V/1V直流电压：量程400.0V/1000V，分辨率0.1V/1V电阻测量：量程400.0Ω/4000Ω，分辨率0.1Ω/1Ω输入阻抗：10MΩ最大最小值：500ms二级管测试：2V Fluke 317真有效值钳表交直流钳表交流电流：量程40.00A/600.0A，分辨率0.01A/0.1A直流电流：量程40.00A/600.0A，分辨率0.01A/0.1A交流电压：量程600.0V，分辨率0.1V，准确度1%±4字直流电压：量程600.0V，分辨率0.1V，准确度1%±4字电阻测量：量程400.0Ω/4000Ω，分辨率0.1Ω/1Ω Fluke 319真有效值钳表交直流钳表交流电流：量程40.00A/600.0A/1000A，分辨率0.01A/0.1A/1A直流电流：量程40.00A/600.0A/1000A，分辨率0.01A/0.1A/1A交流电压：量程600.0V，分辨率0.1V，准确度1.5%±5字直流电压：量程600.0V，分辨率0.1V，准确度1.5%±5字电阻测量：量程400.0Ω/4000Ω，分辨率0.1Ω/1Ω Fluke 374真有效值钳表交直流钳表交流电流：600.0 A交流电压：600V直流电流：600.0 A直流电压：600V通过iFlex 测量交流电流：2500 A电阻测量：6000 Ω测量频率：- Fluke 375真有效值钳表交直流钳表交流电流：600.0 A交流电压：600V直流电流：600.0 A直流电压：600V通过iFlex 测量交流电流：2500 A电阻测量：60k Ω测量频率：500 Hz Fluke 376真有效值钳表交直流钳表交流电流：1000A（999.9A）交流电压：1000V直流电流：1000A（999.9A）直流电压：1000V通过iFlex 测量交流电流：2500 A电阻测量：60k Ω测量频率：500 Hz Fluke 365可分离钳头真有效值钳表交直流钳表交流电流：200A交流电压：600V直流电流：200A直流电压：600V通过iFlex 测量交流电流：-电阻测量：6000Ω测量频率：- Fluke 381远程显示真有效值钳表交直流钳表交流电流：1000A（999.9A）交流电压：1000V直流电流：1000A（999.9A）直流电压：1000V通过iFlex 测量交流电流：2500 A电阻测量：60k Ω测量频率：500 Hz Fluke 902真有效值钳表交直流钳表直流电压：量程0–600.0V，准确度1%±5电压AC(真RMS)：量程0–600.0V，准确度1%±5电流AC(真RMS)：量程0–600.0A，准确度2.0%±5直流电流：量程0-200.0µA，准确度1.0%±5测量电阻：量程0–9999Ω，准确度1.5%±5测量电容：量程1-1000µF，准确度 1.9%± 2 Fluke 353真有效值钳表交直流钳表电流测量(AC/DC)：量程40A/400A/2000A/1400 ac rms电压测量(AC/DC)：-通断蜂鸣器：-测量频率：5.0 Hz 至1 kHz Fluke 355真有效值钳表交直流钳表电流测量(AC/DC)：量程40A/400A/2000A/1400 ac rms电压测量(AC/DC)：量程4V/40V/400V/600 V ac rms/1000 V dc通断蜂鸣器：≤30Ω时开，≥100Ω时关测量频率：5.0 Hz 至1 kHz Fluke 362钳表交直流钳表交流电压：量程600V，准确度1%±5交流电流：量程200A，准确度2%±5直流电压：量程600V，准确度1%±5直流电流：量程200A，准确度2%±5测量电阻：量程300/3000Ω，准确度1%± 5 Fluke LH41A AC/DC 小电流钳表交直流钳表电流量程：0-40A 直流或峰值交流电流自动量程：4A/40A分辨率：4A量程以下1mA、40A以下量程为10mA基本精度：±1.3%+5个字频率范围：交流电流为40Hz到400Hz过载能力：150A Fluke 771毫安过程钳形表毫安级过程钳形表mA测量，钳夹Fluke 772毫安级过程钳型表毫安级过程钳形表mA测量，钳夹mA测量，电路内回路电源测量mA源测量Fluke 773毫安级过程钳型表毫安级过程钳形表mA测量，钳夹mA测量，电路内回路电源测量mA源测量DCV测量，DCV源mA定标输出，mA输入/输出Fluke 360漏电流钳表漏电流钳表10μA漏电流的测量低压电路和电气元器件理想仪器3mA准确度：分辨率0.001mA，精确度：1%+530mA准确度：分辨率0.01mA，精确度：1%+530A准确度：分辨率0.01A，精确度：1%+560A准确度：分辨率0.1A，精确度：5%+5可测量导线的直径：最大40mm检测方法：平均值，自动调整切换量程。
钳式电流表工程中，电流钳（或称电流探头）是有两个可打开的钳式探头，用于夹紧电气设备周围的电导体，并且探头无需与设备导电部分接触，即无需断开设备导线用于探针插入，来测量电流在导体的属性。
电流钳通常用来测量正弦波电流（交流电流（AC））。
配合更先进的检测仪器还可以测试相位和波形。
一般而言，非常高的交流电（1000A以上）很容易量测，而直流电流和非常低的交流电流（毫安级）是难以测量出准确值。
概述钳形电流表现在是一种很常见的计量仪器，技术越来越成熟，准确度也愈来愈高，从单纯的交流发展到现在的交直流两用，从模拟式发展到数字式。
钳形电流表的基本原理是相当于一个电流互感器，而穿过钳口的被测导线就相当于互感器的原边，当原边有电流时，副边就会感应出电压从而产生电流，然后再加上各种测量电流的电路就组成了钳形电流表。
钳形电流的最大优点是手持式仪器，不用接线，在线检测，测量方便，广泛使用在电力、能源、交通、电梯等行业。
用途通常用普通电流表测量电流时，需要将电路切断后才能将电流表接入进行测量，这是很麻烦的，有时正常运行的电动机不允许这样做。
此时，使用钳式电流表就显得方便多了，可以在不切断电路的情况下来测量电流。
类型电流互感器该类型钳形电流表是由电流互感器和电流表组合而成。
电流互感器的铁心在捏紧扳手时可以张开；被测电流所通过的导线可以不必切断就可穿过铁心张开的缺口，当放开扳手后铁心闭合。
穿过铁心的被测电路导线就成为电流互感器的一次线圈，其中通过电流便在二次线圈中感应出电流。
从而使二次线圈相连接的电流表便有指示-----测出被测线路的电流。
钳形表可以通过转换开关的拨档，改换不同的量程。
但拨档时不允许带电进行操作。
钳形表一般准确度不高，通常为2.5～5级。
为了使用方便，表内还有不同量程的转换开关供测不同等级电流以及测量电压的功能。
铁片游标式电流钳该类型的电流钳，测试仪表中心的磁通直接驱动读数的铁片游标，用于直流或交流电流的测量，并给出了一个真正的非正弦交流波形的有效值。
：MA级钳形电流表的概述与应用
一、引言
钳形电流表，又称安培表、电流表或钳表，是一种用于测量电路中电流大小的电工仪表。
在众多类型的钳形电流表中，MA级钳形电流表因其高精度和广泛的应用范围而备受关注。
二、MA级钳形电流表的基本原理
MA级钳形电流表的工作原理是基于霍尔效应。
当电流通过导线时，会在其周围产生磁场。
该磁场被钳形电流表中的霍尔传感器感应到，然后转化为电压信号。
这个电压信号经过放大器放大后，显示在电流表上，从而实现了对电流的测量。
三、MA级钳形电流表的特点
1. 高精度：MA级钳形电流表可以精确测量微小的电流，最高精度可达
0.1mA，适用于需要高精度测量的场合。
2. 无需断电：由于其工作原理，MA级钳形电流表可以在不断电的情况下进行电流测量，大大提高了工作效率和安全性。
3. 宽量程：MA级钳形电流表通常具有宽量程，既能测量毫安级别的微小电流，也能测量数安级别的大电流。
4. 易于操作：只需要将导线放入钳口即可进行测量，操作简单方便。
四、MA级钳形电流表的应用
MA级钳形电流表广泛应用于各种需要精确测量电流的场合，例如电子设备的研发和生产、电力系统的维护和检测、科研实验室等。
尤其在新能源汽车、光伏能源、电池等领域，MA级钳形电流表更是不可或缺的工具。
五、结论
MA级钳形电流表以其高精度、无需断电、宽量程和易于操作等特点，在电气测量领域有着广泛的应用。
随着科技的发展，我们有理由相信，MA级钳形电流表将会在更多的领域发挥出重要的作用。
GDGL-9000高低压钳形电流表
一、简介
GDGL-9000高低压钳形电流表突破传统结构，专为测量高压电流而精心设计制造的，采用最新CT技术及掩膜数字集成技术，由专用钳形电流表配高压绝缘杆组成，其B型——无线传送测试数据，配备无线接收器，能直线30米内接收被测数据。
若不使用绝缘杆，还可以当作高精度低压钳形电流表、漏电流表使用，能准确测出0.1mA的电流或漏电流。
GDGL-9000高低压钳形电流表钳头与引导区创新的一体化设计，确保了常年无间断测试的高精度、高可靠性、高稳定性。
GDGL-9000高低压钳形电流表连接绝缘杆，可用于60kV以下的高压线路电流测量，在线电流测量，还具有峰值保持、数据保持、数据存储、无线传输等功能，其专用钳形电流表通过按压或退拔绝缘杆能方便钳夹或撤离被测导线，省时快捷，广泛应用于变电站﹑发电厂﹑工矿企业以及检测站﹑电工维修部门进行电流检测和野外电工作业等。
也可以取代高低压变比测试仪，即分别测出一次回路与二次回路的高低压电流，再计算就能得出高低压的变比。
绝缘杆轻便，具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘、可伸缩等特点。
二、电气符号
三、系列型号
四、技术规格
自动保持高处的测试值，通常测试模式下按键，
键取技术规格（续表）
键保持数据，“
键取消
“
五、结构
1. 钳头（含引导区）
2. GDGL 9000检测仪
3. LCD显示器
4. PEAK测试指示
5. 键
6.键
7. 键*8. GDGL9000B接收器9. 绝缘杆连接头*10. POWER 指示
*11. GDGL 9000B检测仪12.绝缘杆（5节）
六、液晶显示 1. 液晶显示屏 （1）交流符号 （2）电池电压低符号 （3）数据存储符号 （4）数据查阅符号
（5）2位存储数据组编号数字
（6）单位符号（7）数据锁定符号
（8）十进制小数点（9）4位LCD数字显示
2. 特殊符号说明
（1）电池电压低符号，当电池电压低于4.8V，此符号显示，请及时更换电池。
（2）“OL A”符号，表示被测电流超出了仪表的上量限。
（3）“”存储模式，数据存储过程中显示。
（4）“FULL”符号，当内存数据已满99组，闪烁显示“FULL”符号，不能再继续存储数据。
（5）“”查阅数据符号，在查阅数据时显示，同时显示所存数据组的编号。
（6）“End”退出符号，退出过程中显示。
（7）“dEL”数据清除符号，清除过程中显示。
*（8）“no- -”无接收信号指示，动态显示，可能检测仪没有处于测试模式，或调整接收位置及距离。
3. 显示示例
（1）——被测电流为：0.002A (2mA)
（2）——锁定显示数据
——被测电流为：160.5A （3）——被测电流为：571A
——电池电压低符号显示，
请更换电池。
（4）——查阅所存第03组数据
——被测量的电流为：160.5A （5）——“FULL”闪烁显示：
存储已满99组
——必须清除内存才能再存储（6）——数据清除指示“dEL”
（7）——退出功能指示“End”
*（8）——“no- -”动态显示：
无接收信号
七、操作方法
1.检测仪操作 （1）开关机
按
键开机，LCD 显示，进入通常测试模式。
若开机后LCD 显示
较暗，可能电池电压偏低，请更换电池。
仪表开机15分钟后LCD 持续闪烁，提示仪表将自动关机，LCD 持续闪烁30秒后自动关机，
以降低电池消耗。
若LCD 持续闪烁时，按
键仪表能继续工作。
在HOLD 模式下，按键关机。
在通常测试模式下，按键关机。
在PEAK 测试模式下，按键关机。
在数据查阅模式下，先长按键退出数据查阅模式，返回通常测试
模式，再按键关机。
退出数据查阅过程中会显示“End ”符号。
（2）通常测试
通常测试：测试过程中LCD 实时显示被测电流的大小，LCD 数据随电流大小变化而变化，当检测仪撤离被测导线后，不保持测试结果，LCD 显
示归零。
通常测试模式适合近距离测量，方便直接读取LCD数据的线路测试。
正常开机后，让导线处于钳头引导区的的中部，如图A。
仪表引导区垂直于导线，前推仪表钳住被测导线，LCD显示测量结果。
若显示“OL A”，表示被测导线电流超出了该档位的上量限。
请选高档位或更高量限的仪表。
后拉即可将仪表撤离被测导线，如图C，撤离时也尽量保持仪表引导区垂直于导线。
在数据查阅模式下，按键退出数据查阅模式，返回通常测试模式。
在PEAK测试模式下，按键退出PEAK测试模式，返回通常测试模式。
数据清除后自动返回通常测试模式。
（3）PEAK测试
PEAK测试：最大电流测试。
测试过程中仪表自动比较被测电流的变化，保持当前时间段线路的最大电流值，当仪表撤离被测导线后，测试结果会一直保持，适合不易直接读取LCD数据的线路测试。
在通常测试模式下，按键，PEAK指示灯亮，进入PEAK测试模式。
即仪表显示并自动保持测试中的最大电流值。
在其他模式下，必须先返回通常测试模式下，再按上述操作进行PEAK 测试。
按键退出PEAK测试模式，返回通常测试模式，退出过程中显示“End”符号。
（4）数据保持
在通常测试模式下，按键，可以保持LCD显示，“”符号
指示。
再按键解除数据锁定，返回通常测试模式，“”符号消失。
（5）数据存储
在通常测试模式下，按键保持数据的同时，仪表自动编号并存储当前保持的数据，存储过程中“”符号闪烁显示一次。
本仪表能存储99组数据，若存储已满，“FULL”符号持续闪烁显示，必须清除内存后才能再存储。
（6）数据查阅
在通常测试模式下，按键+键进入数据查阅模式，显示
“”符号，同时自动显示存储的第01组数据，再按键或键可以向上或向下循环翻阅所存储的数据，当翻阅到存储的最后一组数据时，自动返回第一组数据。
再按键退出数据查阅模式，返回通常测试模式。
退出过程中显示“End”符号。
（7）数据清除
在数据查阅模式下，按键+键清除存储的所有数据，并返回通常测试模式。
数据清除过程中显示“dEL”符号。
*（8）数据传输
B型：无线传送测试数据功能，当仪表处于测试模式，检测结果就通过无线方式传送给接收器，接收器实时显示，一目了然。
只有在测试模式下才发射信号，若接收器没有收到发射信号则动态显示“no- -”符号。
B型：无线传送测试数据，直线距离约30米，能穿透楼层接收数据。
*2.接收器操作
（1）开关机
按键开机，LCD显示，进入接收数据模式。
若开机后LCD显示较暗，可能电池电压偏低，请更换电池。
接收器开机15分钟后LCD持续闪烁，提示即将自动关机，LCD持续闪烁30秒后自动关机，以降低电池消耗。
若LCD持续闪烁时，按键接收器能继续工作。
在HOLD模式下，按键关机。
在数据查阅模式下，先长按键（超过3秒）退出数据查阅模式，返回接收数据模式，再按POWER键关机。
退出数据查阅过程中会显示“End”符号。
（2）数据接收
接收器正常开机后即处于接收模式，若有发射数据，接收器会实时显示测试结果。
若没有接收到信号，接收器会不断搜索信号，动态显示“no- -”符号。
（3）数据保持
在接收数据模式下，短按键，可以保持LCD 显示，“”符
号指示。
再短按键解除数据锁定，返回接收数据模式，“”符号消失。
（4）数据存储
在接收数据模式下，按键保持数据的同时，接收器自动编号并存储当前保持的数据，存储过程中“”符号闪烁显示一次。
本接收器能存储99组数据，若存储已满，“FULL”符号持续闪烁显示，必须清除内存后才能再存储。
（5）数据查阅
在接收数据模式下，按HOLD键+POWER键进入数据查阅模式，显示
“”符号，同时自动显示存储的第01组数据，再按键或键可以向上或向下循环翻阅所存储的数据，当翻阅到存储的最后一组数据时，自动返回第一组数据。
长按键（超过3秒）退出数据查阅模式，返回接收数据模式。
退出过程中显示“End”符号。
（6）数据清除
在数据查阅模式下，按键+键清除存储的所有数据，并返回接收数据模式。
数据清除过程中显示“dEL”符号。
八、电池更换
1. 当电池电压低于4.8V时，仪表显示“”符号，表示电池电量不足，请更换电池。
2. 关机，确认仪表处于关机状态，松开电池盖板的两枚螺丝，打开电池盖板，换上全新合格的电池，特别注意电池规格极性，盖好电池盖板，拧紧两枚螺丝。
3. 按键检查仪表能否正常开机，若不能开机，请按第2步重新操作。
