钳形电流表的使用方法及注意

什么是钳形电流表？使用注意事项钳形电流表又称卡表，它是用来在不切断电路的条件下测量交流电流（有些钳形电流表也可测直流电流）的携带式仪表。

钳形电流表具有使用方便，不用拆线、切断电源及重新接线等特点。

但它只限于在被测线路电压不超过500V的情况下使用，且准确度较低，一般只有2.5级和5.0级。

钳形电流表的工作原理是当握紧钳形电流表的扳手时，电流互感器的铁心便张开，将被测电流的导线卡入钳口中，成为电流互感器的一次绕组，放开扳手，则铁心的钳口闭合。

这时钳口中通过导线的电流，使绕在铁心上的线圈（相当于电流互感器的二次绕组）感应出电流，其大小取决于导线的工作电流和圈数比。

电流表接在二次绕组的两端，它所指示的电流取决于二次绕组中的电流，该电流的大小与导线中的工作电流成正比。

因此，当导线中有工作电流流过时，与二次绕组相接的电流表指针便按比例偏转，指示出被测电流值。

使用钳形电流表时应注意哪些事项？1）测量前，应检查钳形电流表的指针是否在零位，若不在零位，应调至零位。

2）钳形电流表一般通过转换开关来改变量程，也有通过更换表头来改变量程的。

测量时，应对被测电流进行粗略的估计，选好适当的量程。

如被测电流无法估计时，应将转换开关置于最高档，然后根据测量值的大小，变换到合适的量程。

应注意不要在测量过程中切换量程，以及保证设备及人身安全。

3）进行测量时，被测导线应置于钳口的中心位置，以减少测量误差。

4）为了使读数准确，钳口的结合面应保持良好的接触。

当被测量的导线被卡入钳形电流表的钳口后，若发现有明显噪声或指针振动厉害时，可将钳口重新开合一次；若噪声依然存在，应检查钳口处是否有污物，若有污物，可用汽油擦净。

5）在变、配电所或动力配电箱内要测量母排的电流时，为了防止钳形电流表钳口张开而引起相间短路，最好在母排之间用绝缘隔板隔开。

6）测量5A以下的小电流时，为得到准确读数，在条件允许时，可将被测导线多绕几圈放进钳口内测量，实际电流值应为仪表读数除以钳口内的导线根数。

钳型电流表的使用方法及注意事项一、使用说明平常一些我们了利用普通电流表测量电流时，需要将电路切断停机后才能将电流表接入进行测量，这是很麻烦的，有时正常运行的电动机是不允许这样做的。

此时，使用钳形电流表就显得方便多了，可以在不切断电路的情况下来测量电流。

钳形电流表工作原理：钳形电流表是由电流互感器和电流表组合而成。

电流互感器的铁心在捏紧扳手时可以张开;被测电流所通过的导线可以不必切断就可穿过铁心张开的缺口，当放开扳手后铁心闭合。

穿过铁心的被测电路导线就成为电流互感器的一次线圈，其中通过电流便在二次线圈中感应出电流。

从而使二次线圈相连接的电流表便有指示-----测出被测线路的电流。

钳形表可以通过转换开关的拨档，改换不同的量程。

但拨档时不允许带电进行操作。

钳形表一般准确度不高，通常为2.5——5级。

为了使用方便，表内还有不同量程的转换开关供测不同等级电流以及测量电压的功能。

二、使用方法1、在使用钳形电流表前应仔细阅读说明书，弄清是交流还是交直流两用钳形表。

2、钳形表每次只能测量一相导线的电流，被测导线应置于钳形窗口中央，不可以将多相导线都夹入窗口测量。

3、被测电路电压不能超过钳形表上所标明的数值，否则容易造成接地事故，或者引起触电危险。

4、使用高压钳形表时应注意钳形电流表的电压等级，严禁用低压钳形表测量高电压回路的电流。

用高压钳形表测量时，应由两人操作，非值班人员测量还应填写第二种工作票，测量时应戴绝缘手套，站在绝缘垫上，不得触及其它设备，以防止短路或接地。

5、在高压回路上测量时，禁止用导线从钳形电流表另接表计测量。

测量高压电缆各相电流时，电缆头线间距离应在300mm以上，且绝缘良好，待认为测量方便时，方能进行。

6、观测表计时，要特别注意保持头部与带电部分的安全距离，人体任何部分与带电体的距离不得小于钳形表的整个长度。

三、注意事项(1)被测线路的电压要低于钳表的额定电压。

(2)当电缆有一相接地时，严禁测量。

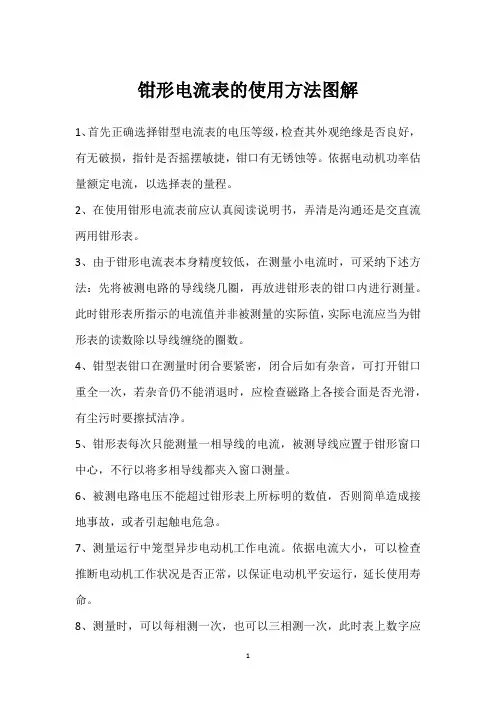

钳形电流表的使用方法图解1、首先正确选择钳型电流表的电压等级，检查其外观绝缘是否良好，有无破损，指针是否摇摆敏捷，钳口有无锈蚀等。

依据电动机功率估量额定电流，以选择表的量程。

2、在使用钳形电流表前应认真阅读说明书，弄清是沟通还是交直流两用钳形表。

3、由于钳形电流表本身精度较低，在测量小电流时，可采纳下述方法：先将被测电路的导线绕几圈，再放进钳形表的钳口内进行测量。

此时钳形表所指示的电流值并非被测量的实际值，实际电流应当为钳形表的读数除以导线缠绕的圈数。

4、钳型表钳口在测量时闭合要紧密，闭合后如有杂音，可打开钳口重全一次，若杂音仍不能消退时，应检查磁路上各接合面是否光滑，有尘污时要擦拭洁净。

5、钳形表每次只能测量一相导线的电流，被测导线应置于钳形窗口中心，不行以将多相导线都夹入窗口测量。

6、被测电路电压不能超过钳形表上所标明的数值，否则简单造成接地事故，或者引起触电危急。

7、测量运行中笼型异步电动机工作电流。

依据电流大小，可以检查推断电动机工作状况是否正常，以保证电动机平安运行，延长使用寿命。

8、测量时，可以每相测一次，也可以三相测一次，此时表上数字应为零，(因三相电流相量和为零)，当钳口内有两根相线时，表上显示数值为第三相的电流值，通过测量各相电流可以推断电动机是否有过载现象(所测电流超过额定电流值)，电动机内部或(把其他形式的能转换成电能的装置叫做电源)电源电压是否有问题，即三相电流不平衡是否超过10%的限度。

9、钳形表测量前应先估量被测电流的大小，再打算用哪一量程。

若无法估量，可先用最大量程档然后适当换小些，以精确读数。

不能使用小电流档去测量大电流。

以防损坏仪表。

钳形表交直流电流测量钳形表电压测量钳形表浪涌电流测量。

钳形表的使用方法|钳形电流表怎么测量电流钳形表(钳表)，是集电流互感器与电流表于一身的仪表，是数字万用表的一个重要分支。

钳形表最大的优势是在不断开被测线路的情况下测量线路的电流。

钳形表一般只测量工频交流电流，也有针对直流电进行测量的钳形表。

一：钳形电流表的结构当我们需要在不断开电路的情况下测量电流的场合，便需要使用到钳形电流表（有时简称钳形表、钳表）。

钳形电流表就是一种用于测量正在运行的电气线路中电流大小的仪表，是电工们很常用的测量工具。

钳形电流表分为钳形交流电流表和钳形交直流表两大类，有的还可以测量交流电压。

钳形交流电流表实质上是由一只电流互感器和一只整流系仪表所组成，被测量的载流导线相当于电流互感器的原绕组，在铁芯上的是电流互感器的副边绕组，副边绕组与整流系仪表接通。

根据电流互感器原、副边绕组间一定的变化比例关系，整流系仪表的便可以显示出被测量线路的电流值。

钳形交直流表是一个电磁系仪表，放置在钳口中的被测量载流导线作为励磁线圈，磁通在铁芯中形成回路，电磁式测量机构位于铁芯的缺口中间，受磁场的作用而偏转，获得读数。

因其偏转不受测量电流的影响，所以可测量交直流电流。

二：钳形电流表的使用方法钳形电流表的使用方法简单，如上图所示，测量电流时只需要将正在运行的待测导线夹入钳形电流表的钳形铁芯内，然后读取数显屏或指示盘上的读数即可。

使用很简单吧！夹住测量导线就行了。

不过现在数字钳形电流表的广泛使用，给钳形表增加了很多万用表的功能，比如电压、温度、电阻等（有时称这类多功能钳形表为钳形万用表，如上图所示，仪表上有两个表笔插孔），可通过旋钮选择不同功能，使用方法与一般数字万用表相差无几。

对于一些特有功能按钮的含义，则应参考对应的说明书。

三：使用钳形电流表时应注意以下几个问题相序的测试：（1）将档位转至相序检测档；（2）表笔黄、黑、红，依次插入c、COMb、VΩa插线口；（3）将表笔的红、黑、黄分别对应于A、B、C(或L1、L2、L3)。

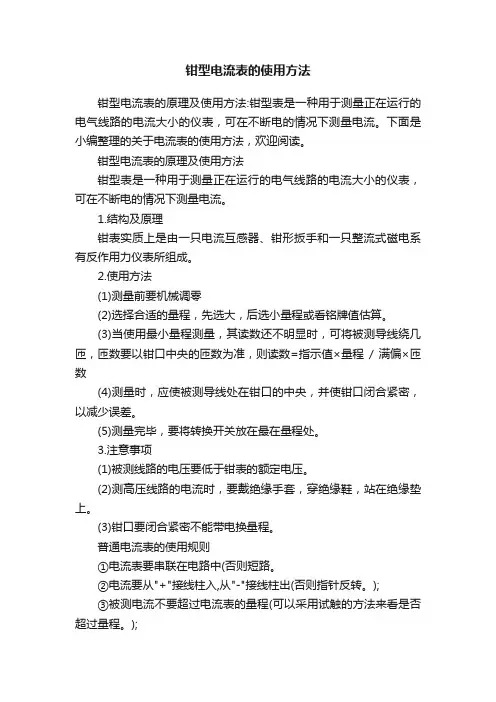

钳型电流表的使用方法钳型电流表的原理及使用方法:钳型表是一种用于测量正在运行的电气线路的电流大小的仪表，可在不断电的情况下测量电流。

下面是小编整理的关于电流表的使用方法，欢迎阅读。

钳型电流表的原理及使用方法钳型表是一种用于测量正在运行的电气线路的电流大小的仪表，可在不断电的情况下测量电流。

1.结构及原理钳表实质上是由一只电流互感器、钳形扳手和一只整流式磁电系有反作用力仪表所组成。

2.使用方法(1)测量前要机械调零(2)选择合适的量程，先选大，后选小量程或看铭牌值估算。

(3)当使用最小量程测量，其读数还不明显时，可将被测导线绕几匝，匝数要以钳口中央的匝数为准，则读数=指示值×量程/ 满偏×匝数(4)测量时，应使被测导线处在钳口的中央，并使钳口闭合紧密，以减少误差。

(5)测量完毕，要将转换开关放在最在量程处。

3.注意事项(1)被测线路的电压要低于钳表的额定电压。

(2)测高压线路的电流时，要戴绝缘手套，穿绝缘鞋，站在绝缘垫上。

(3)钳口要闭合紧密不能带电换量程。

普通电流表的使用规则①电流表要串联在电路中(否则短路。

②电流要从"+"接线柱入,从"-"接线柱出(否则指针反转。

);③被测电流不要超过电流表的量程(可以采用试触的方法来看是否超过量程。

);④绝对不允许不经过用电器而把电流表连到电源的两极上(电流表内阻很小，相当于一根导线。

若将电流表连到电源的两极上，轻则指针打歪，重则烧坏电流表、电源、导线。

).电流表读数:1.看清量程2.看清分度值(一般而言,量程0~3A分度值为0.1A,0~0.6A为0.02A)3.看清表针停留位置(一定从正面观察)--使用前的准备:1.校零,用平口改锥调整校零按钮.2.选用量程{用经验估计或采用试触法}。

一、钳形电流表的定义和作用钳形电流表是一种用于测量交流电流的仪器，它通过将测量对象的电流线圈放入钳形夹具中，直接测量电流而不需要断开电路。

钳形电流表广泛应用于家庭用电、工业生产和电气维修等领域，其作用是用于检测电路中的电流大小，为电气工程师和维修人员提供准确的电流测量数据。

二、钳形电流表的使用方法1. 准备工作在使用钳形电流表之前，需要进行一些准备工作。

需要确保电路处于断开状态，以免造成触电危险。

需要检查钳形电流表的电池电量，确保电池电量充足。

需要将钳形电流表的测量范围调整到所需的电流范围。

2. 测量步骤当准备工作完成后，可以进行电流测量。

打开钳形电流表的夹具，并将测量对象的电流线圈穿过夹具。

闭合夹具，等待一段时间使得仪器稳定。

读取钳形电流表上的电流值，并记录下来。

3. 注意事项在使用钳形电流表时，需要注意一些事项。

要注意选择适当的测量范围，以免造成测量误差或对仪器造成损坏。

需要注意安全操作，避免触电危险。

在使用过程中要避免将钳形电流表暴露在高温、潮湿或有腐蚀性气体的环境中，以免对仪器造成损坏。

三、钳形电流表的注意事项1. 避免超出电流范围在使用钳形电流表时，需要注意避免超出其电流测量范围。

如果电流超出范围，不仅会影响测量精度，还可能对仪器造成损坏。

2. 避免在潮湿环境中使用钳形电流表内部有精密的电子元件，因此在潮湿的环境中使用会对仪器造成损坏。

在潮湿的环境中使用钳形电流表时，应采取防潮措施，或者选择防潮性能较好的仪器。

3. 避免受到外界电磁干扰钳形电流表属于精密仪器，受到外界电磁干扰会影响测量精度。

在使用时需要避免受到强电磁场干扰，确保测量结果准确。

4. 避免碰撞和摔落钳形电流表通常由精密的元器件组成，因此在使用和携带过程中需要避免碰撞和摔落，以免对仪器造成损坏。

5. 定期校准和维护钳形电流表属于精密仪器，使用一段时间后会出现漂移或老化现象。

需要定期对钳形电流表进行校准和维护，以确保测量精度和仪器的正常使用。

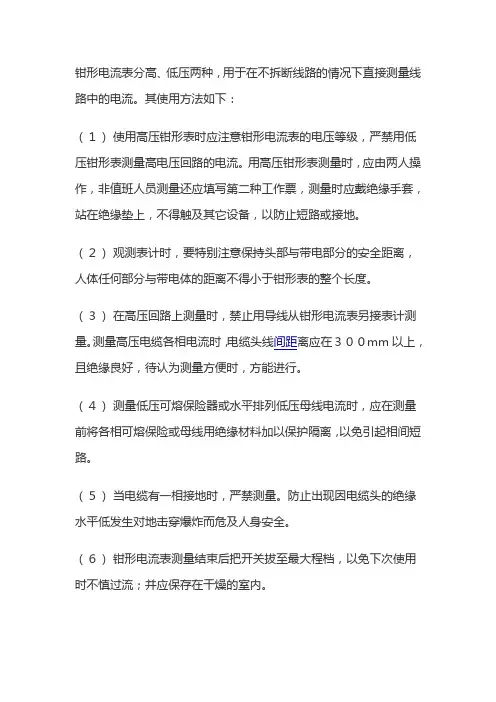

钳形电流表分高、低压两种，用于在不拆断线路的情况下直接测量线路中的电流。

其使用方法如下：（１）使用高压钳形表时应注意钳形电流表的电压等级，严禁用低压钳形表测量高电压回路的电流。

用高压钳形表测量时，应由两人操作，非值班人员测量还应填写第二种工作票，测量时应戴绝缘手套，站在绝缘垫上，不得触及其它设备，以防止短路或接地。

（２）观测表计时，要特别注意保持头部与带电部分的安全距离，人体任何部分与带电体的距离不得小于钳形表的整个长度。

（３）在高压回路上测量时，禁止用导线从钳形电流表另接表计测量。

测量高压电缆各相电流时，电缆头线间距离应在３００mm以上，且绝缘良好，待认为测量方便时，方能进行。

（４）测量低压可熔保险器或水平排列低压母线电流时，应在测量前将各相可熔保险或母线用绝缘材料加以保护隔离，以免引起相间短路。

（５）当电缆有一相接地时，严禁测量。

防止出现因电缆头的绝缘水平低发生对地击穿爆炸而危及人身安全。

（６）钳形电流表测量结束后把开关拔至最大程档，以免下次使用时不慎过流；并应保存在干燥的室内。

(三)正确使用钳形电流表测量交流电流钳形电流表的用途、选用和用前检查1.用途：它可以在不中断负载运行的条件下测量低压线路上的交流电流。

2.选用：它的精度及最大量程应满足测试的需要。

3.用前检查：(1)外观检查：各部位应完好无损；钳把操作应灵活；钳口铁心应无锈、闭合应严密；铁心绝缘护套应完好；指针应能自由摆动；档位变换应灵活、手感应明显；(2)调整：将表平放，指针应指在零位，否则调至零位。

测量1.选择适当的档位。

选档的原则是：(1)已知被测电流范围时：选用大于被测值但又与之最接近的那一档。

(2)不知被测电流范围时：可先置于电流最高档试测(或根据导线截面，并估算其安全载流量，适当选档)、根据试测情况决定是否需要降档测量。

总之，应使表针的偏转角度尽可能地大。

2.测试人应戴手套，将表平端，张开钳口，使被测导线进入钳口后再闭合钳口。

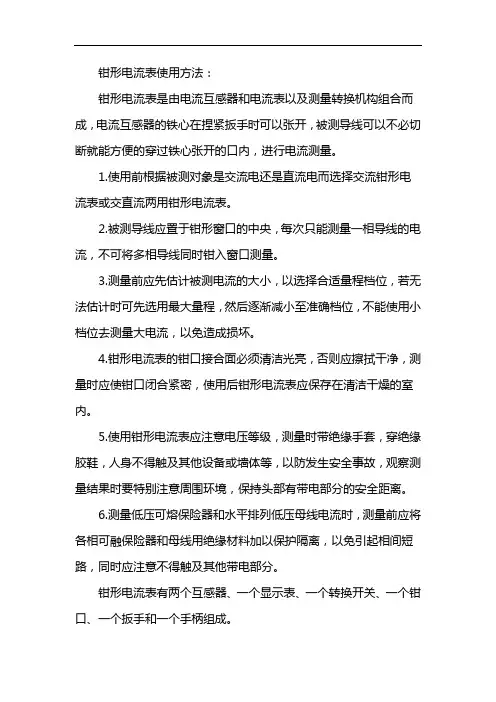

钳形电流表使用方法：
钳形电流表是由电流互感器和电流表以及测量转换机构组合而成，电流互感器的铁心在捏紧扳手时可以张开，被测导线可以不必切断就能方便的穿过铁心张开的口内，进行电流测量。

1.使用前根据被测对象是交流电还是直流电而选择交流钳形电流表或交直流两用钳形电流表。

2.被测导线应置于钳形窗口的中央，每次只能测量一相导线的电流，不可将多相导线同时钳入窗口测量。

3.测量前应先估计被测电流的大小，以选择合适量程档位，若无法估计时可先选用最大量程，然后逐渐减小至准确档位，不能使用小档位去测量大电流，以免造成损坏。

4.钳形电流表的钳口接合面必须清洁光亮，否则应擦拭干净，测量时应使钳口闭合紧密，使用后钳形电流表应保存在清洁干燥的室内。

5.使用钳形电流表应注意电压等级，测量时带绝缘手套，穿绝缘胶鞋，人身不得触及其他设备或墙体等，以防发生安全事故，观察测量结果时要特别注意周围环境，保持头部有带电部分的安全距离。

6.测量低压可熔保险器和水平排列低压母线电流时，测量前应将各相可融保险器和母线用绝缘材料加以保护隔离，以免引起相间短路，同时应注意不得触及其他带电部分。

钳形电流表有两个互感器、一个显示表、一个转换开关、一个钳口、一个扳手和一个手柄组成。

试用钳形电流表前需要先调整电流挡位，可粗略计算电流值，确定挡位，确定测量位置。

测量的位置必须是暴露的电线，有绝缘层的线是测不出来的，移动电流表。

摁住扳手打开钳口，使电线穿过互感器铁芯，可看到表盘指针在移动，在指针定点的位置读出数值即可。

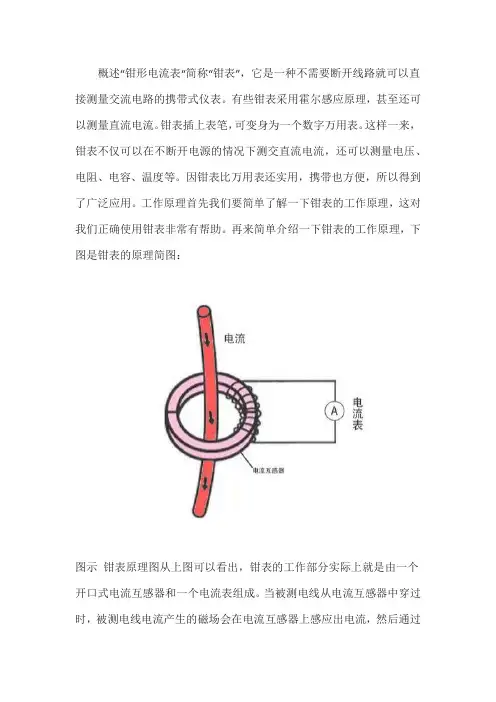

概述“钳形电流表“简称“钳表”，它是一种不需要断开线路就可以直接测量交流电路的携带式仪表。

有些钳表采用霍尔感应原理，甚至还可以测量直流电流。

钳表插上表笔，可变身为一个数字万用表。

这样一来，钳表不仅可以在不断开电源的情况下测交直流电流，还可以测量电压、电阻、电容、温度等。

因钳表比万用表还实用，携带也方便，所以得到了广泛应用。

工作原理首先我们要简单了解一下钳表的工作原理，这对我们正确使用钳表非常有帮助。

再来简单介绍一下钳表的工作原理，下图是钳表的原理简图：图示钳表原理图从上图可以看出，钳表的工作部分实际上就是由一个开口式电流互感器和一个电流表组成。

当被测电线从电流互感器中穿过时，被测电线电流产生的磁场会在电流互感器上感应出电流，然后通过电流表显示出来。

被测电线电流越大，产生的磁场越强，从而在电流互感器上感应出来的电流越大，电流表读数也越大。

使用方法：1 . 检查钳表外观十分破损，钳口是否能闭合紧密。

（如果外观破损，严禁使用）2 . 根据被测电线电流大小来选择合适量程（如果不知道电流大小，就用最大档先测一下，然后再换到相应档位）3 . 打开钳口，将被测导线放入钳口中央。

（注意，导线不需要剥皮）然后松开手指，让钳表自动闭合4 . 读数5 . 读数完毕，打开钳口，拿出被测导线，并把档位置于关闭状态。

图示钳表测量方法钳表使用注意事项：1. 测电流时，每次只测一根导线或者同一相的电流。

如果一次测两条线，那么测出来的结果是两条导线的电流之和。

（注意：电流不仅有大小还有方向；如果电流方向相反，那么总电流为两个电流数值相减）例如：当你同时测灯泡的零线和火线时，由于零火线电流大小相等、方向相反，产生的磁场完全抵消。

所以测出来的结果应该为零。

图示钳表测零火线如果测出来的结果不为零，那么说明灯零线和火线的电流大小不相等，说明灯的零线或者火线有电流流向其他地方。

比如：漏电。

漏电保护装置里的零序互感器就是根据这个原理来判断设备是否漏电。

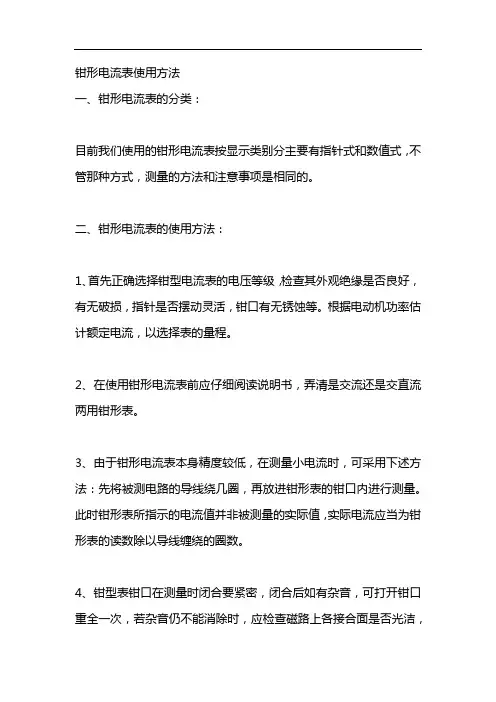

钳形电流表使用方法一、钳形电流表的分类：目前我们使用的钳形电流表按显示类别分主要有指针式和数值式，不管那种方式，测量的方法和注意事项是相同的。

二、钳形电流表的使用方法：1、首先正确选择钳型电流表的电压等级，检查其外观绝缘是否良好，有无破损，指针是否摆动灵活，钳口有无锈蚀等。

根据电动机功率估计额定电流，以选择表的量程。

2、在使用钳形电流表前应仔细阅读说明书，弄清是交流还是交直流两用钳形表。

3、由于钳形电流表本身精度较低，在测量小电流时，可采用下述方法：先将被测电路的导线绕几圈，再放进钳形表的钳口内进行测量。

此时钳形表所指示的电流值并非被测量的实际值，实际电流应当为钳形表的读数除以导线缠绕的圈数。

4、钳型表钳口在测量时闭合要紧密，闭合后如有杂音，可打开钳口重全一次，若杂音仍不能消除时，应检查磁路上各接合面是否光洁，有尘污时要擦拭干净。

5、钳形表每次只能测量一相导线的电流，被测导线应置于钳形窗口中央，不可以将多相导线都夹入窗口测量。

6、被测电路电压不能超过钳形表上所标明的数值，否则容易造成接地事故，或者引起触电危险。

7、测量运行中笼型异步电动机工作电流。

根据电流大小，可以检查判断电动机工作情况是否正常，以保证电动机安全运行，延长使用寿命。

8、测量时，可以每相测一次，也可以三相测一次，此时表上数字应为零，(因三相电流相量和为零)，当钳口内有两根相线时，表上显示数值为第三相的电流值，通过测量各相电流可以判断电动机是否有过载现象(所测电流超过额定电流值)，电动机内部或(把其他形式的能转换成电能的装置叫做电源)电源电压是否有问题，即三相电流不平衡是否超过10%的限度。

9、钳形表测量前应先估计被测电流的大小，再决定用哪一量程。

若无法估计，可先用最大量程档然后适当换小些，以准确读数。

不能使用小电流档去测量大电流。

以防损坏仪表。

三、使用钳形电流表的应注意以下几点：1、在高压回路上测量时，禁止用导线从钳形电流表另接表计测量。

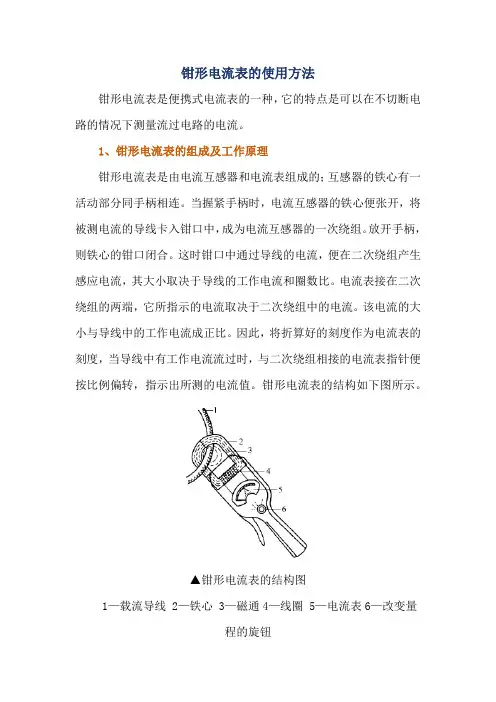

钳形电流表的使用方法钳形电流表是便携式电流表的一种，它的特点是可以在不切断电路的情况下测量流过电路的电流。

1、钳形电流表的组成及工作原理钳形电流表是由电流互感器和电流表组成的；互感器的铁心有一活动部分同手柄相连。

当握紧手柄时，电流互感器的铁心便张开，将被测电流的导线卡入钳口中，成为电流互感器的一次绕组。

放开手柄，则铁心的钳口闭合。

这时钳口中通过导线的电流，便在二次绕组产生感应电流，其大小取决于导线的工作电流和圈数比。

电流表接在二次绕组的两端，它所指示的电流取决于二次绕组中的电流。

该电流的大小与导线中的工作电流成正比。

因此，将折算好的刻度作为电流表的刻度，当导线中有工作电流流过时，与二次绕组相接的电流表指针便按比例偏转，指示出所测的电流值。

钳形电流表的结构如下图所示。

▲钳形电流表的结构图1—载流导线 2—铁心 3—磁通4—线圈 5—电流表6—改变量程的旋钮测量交流电流的钳形表工作原理实质上是由一个电流互感器和整流系仪表组成。

被测导线相当于电流互感器的一次绕组，绕在钳形电流表铁心上的线圈相当于电流互感器的二次绕组。

当被测载流导线卡入钳口时，二次绕组便感应出电流，使指针偏转，指示出被测电流值。

测量交、直流的钳形电流表工作原理实质上是一个电磁系仪表，当被测载流导线卡入钳口时，二次绕组便感应出电流，使指针偏转，指示出被测电流值。

2、钳形电流表正确使用（1）正确选择表计的种类钳形表的种类和形式很多，有用来测量交流电流的T⁃301型钳形电流表，还有MG21、MG22型的交、直流两用的钳形电流表等。

在进行测量时，应根据被测对象的不同，选择不同型式的钳形电流表。

（2）正确选择表计的量程钳形电流表一般通过转换开关来改变量程，也有通过更换表头的方式来改变量程的。

测量前，应对被测电流值进行粗略的估计，选择适当的量程。

如果被测电流无法估计时，应先把钳形电流表的量程放在最大挡位，然后根据被测电流指示值，由大变小，转换到合适的挡位。

钳形表的使用方法
钳形表的使用方法
1、在使用前应仔细阅读说明书，弄清是交流还是交直流两用。

2、被测电路电压不能超过钳形表上所标明的数值，否则容易造成接地事故，或者引起触电危险。

3、每次只能测量一相导线的电流，被测导线应置于钳形窗口中央，不可以将多相导线都夹入窗口测量。

4、钳形表测量前应先估计被测电流的大小，再决定用哪一量程。

若无法估计，可先用最大量程档然后适当换小些，以准确读数。

不能使用小电流档去测量大电流。

以防损坏仪表。

5、钳口在测量时闭合要紧密，闭合后如有杂音，可打开钳口重全一次，若杂音仍不能消除时，应检查磁路上各接合面是否光洁，有尘污时要擦拭干净。

6、由于钳形电流表本身精度较低，在测量小电流时，可采用下述方法：先将被测电路的导线绕几圈，再放进钳形表的钳口内进行测量。

此时钳形表所指示的电流值并非被测量的实际值，实际电流应当为钳形表的读数除以导线缠绕的圈数。

7、维修时不要带电操作，以防触电。

简述钳形电流表的使用方法
一、钳形电流表的概述
钳形电流表是一种用来测量电路中的电流的仪器，它的优点在于不需要断开电路即可进行测量，使用方便、安全，是电工行业中常见的测量工具之一。

二、钳形电流表的结构
钳形电流表主要由下列部分组成：
1. 钳口：用于夹住被测导体；
2. 显示屏：用于显示测量结果；
3. 测量回路：用于将被测导体的电流转化为可读取的信号；
4. 选择旋钮：用于选择不同量程和功能。

三、钳形电流表的使用方法
1. 打开钳形电流表并选择合适的量程和功能。

2. 将被测导体放入钳口中，并确保它紧密地贴合在钳口上。

3. 确认显示屏上显示出正确的读数。

4. 如果需要重新校准钳形电流表，请按照说明书上的方法进行操作。

四、注意事项
1. 在使用钳形电流表之前，请务必仔细阅读说明书并按照要求进行操
作。

2. 在使用过程中，请勿将钳口打开过大，以免影响精度或造成安全隐患。

3. 在测量过程中，应注意保持被测导体与其他导体的隔离，避免干扰或损坏钳形电流表。

4. 在测量直流电流时，请注意钳口的正负极性，并将其正确地连接到被测导体上。

5. 在使用过程中，如发现钳形电流表出现异常情况，请立即停止使用并咨询专业人士。

五、总结
钳形电流表是一种非常方便、安全且易于使用的测量工具，它可以帮助电工们更加准确地进行电路中电流的测量。

在使用时，需要仔细阅读说明书并按照要求进行操作。

同时，在使用过程中也需要注意保持被测导体与其他导体的隔离，并避免干扰或损坏钳形电流表。

钳形电流表使用方法及注意事项
钳形电流表又称钳形表，是电流互感器的一种变形，其精确度较低，一般在2.5级以下，通常在不断开电路的状况下直接测量，其形状如图所示。

钳形电流表使用方法及留意事项：
①依据被测对象不同，选择不同的钳形电流表。

例如，测量沟通电流时，应选用沟通钳形电流表；测量直流电流时，则应选用交直流两用的钳形电流表。

②检查钳口开合状况，要求钳口可动部分开合自如，两边钳口结合面接触紧密。

③检查钳形电流表指针是否在零位，否则调整调零旋钮使其指向零。

④量程选择旋钮置于适当位置(若无法估量被测电流，应先用较大量程试测，再逐步换成合适的量程。

对指针式表，应使指针偏转满刻度的2/3以上；对数字式表，应使读数最接近所选量程的上限值)，不准在测量过程中切换电流量程开关。

⑤将被测导线置于钳形电流表钳口内中心位置即可读数，钳口必需闭紧。

⑥测量较小电流，为使读数精确，条件许可时，可将被测导线多绕几圈，再放进钳口进行测量，实际电流值等于钳形电流表读数除以放进钳口中的导线圈数。

⑦在变电所、配电所或动力配电箱内要测量母线排的电流时，为了
防止钳口张开而引起相间短路，最好在母线排之间用绝缘板隔开。

⑧为了消退钳形电流表铁心中剩磁对测量结果的影响，在测量较大的电流之后，若马上测量较小的电流，应将钳口开、合数次，以消退铁令中的剩磁。

⑨测量结束后将量程选择旋钮置于最高挡，以免下次使用时不慎损坏钳形电流表。

钳形电流表使用方法及注意事项
钳形电流表是一种测量电路中电流的工具，通常用于测量交流电流。

以下是钳形电流表的使用方法及注意事项：
1. 首先，将钳形电流表的开关置于“OFF”位置。

2. 打开电路，将钳形电流表的开关置于“AC”或“DC”位置，具体选择视电路类型而定。

3. 将钳形电流表的钳口张开，将电路中的一根导线放入钳口中。

4. 将钳口完全闭合，读取电流值。

电流值将显示在仪表的数字显示屏上。

5. 当使用钳形电流表时，请务必注意安全。

不要接触裸露的导线或电路板，以避免触电。

6. 钳形电流表的使用范围应该在仪表的规格范围内。

不要试图测量超出仪表范围的电流。

7. 钳形电流表应该被妥善保管，并避免受到潮湿、高温或震动等影响。

8. 当钳形电流表长时间不使用时，建议将开关置于“OFF”位置，并将电池取出。

9. 如果您不确定如何正确使用钳形电流表，请查看相关的使用说明书或寻求专业人士的帮助。

- 1 -。

钳形电流表的使用及注意事项钳形电流表可以在不断开电路的情况下列量电流。

用整流系测量机构制成的钳形电流表能测交流电流和交流电压。

用电能系测量机构制成的钳形电流表，可以交直流两用。

交流钳形电流表由电流互感器和整流系仪麦组成.当被测导线放在铁心钳口中间相当于电流互感器的一次侧，互感器上绕组为二次侧，二次侧电流经整流后使磁电系仪表偏转。

交直流两用钳形表，在铁心钳口中的被测电流导线相当于电磁系测量机构中的固定线圈，它在铁心钳口中产生磁场，位于铁心缺口中间的可动铁片受此磁场的作用而偏转，从而带动指针指示被测电流数值。

钳形表使用注意事项为∶（1）测量时，应将转换开关置于合适量程，对被测量的电流大小心中无数时，应将转换开关置于最高档，然后根据测量值的大小，变换到合适量程。

应注意不要在测量过程中切换量程。

（2）进行电流测量时，被测导线的位置应放在钳口中央，以免产生误差。

（3）为使读数准确，钳口两个面应接合良好，钳口有污垢，可用汽油擦净。

（4）测量小于5A以下的电流时，为获得准确的读数，可将导线多绕几圈放进钳口进行测量，但实际的电流数值应为读数除以放进钳口内导线根数。

（5）不可用钳形电流表测量高压电路中的电流，以免发生事故。

钳形电流表的使用方法简单，测量电流时只需要将正在运行的待测导线夹入钳形电流表的钳形铁芯内，然后读取数显屏或指示盘上的读数即可。

使用很简单吧，夹住测量导线就行了。

不过现在数字钳形电流表的广泛使用，给钳形表增加了很多万用表的功能，比如电压、温度、电阻等，可通过旋钮选择不同功能，使用方法与一般数字万用表相差无几。

对于一些特有功能按钮的含义，则应参考对应的说明书。

此外使用钳形电流表时应注意以下几个问题：1、选择合适的量程挡，不可以用小量程挡测量大电流，如果被测电流较小，可将载流导线多绕几个圈放入钳口进行测量，但是应将读数除以绕线圈数后才是实际的电流值。

测量完毕后要将调解开关放在最大量程挡位置（或关闭位置），以便下次安全使用。

1.测量前，应先检查钳形铁心的橡胶绝缘是否完好无损。

钳口应清洁、无锈，闭合后无明
显的缝隙。

2.测量时，应先估计被测电流大小，选择适当量程。

若无法估计，可先选较大量程，然后
逐档减少，转换到合适的档位。

转换量程档位时，必须在不带电情况下或者在钳口张开情况下进行。

因为在测量过程中切换档位，会在切换瞬间使二次侧开路，造成仪表损坏甚至危及人身安全
3.应在无雷雨和干燥的天气下使用钳形表进行测量，可由两人进行，一人操作一人监护。

测量时应注意佩戴个人防护用品，注意人体与带电部分保持足够的安全距离。

4.测量时，被测导线应尽量放在钳口中部，钳口的结合面如有杂声，应重新开合一次，仍
有杂声，应处理结合面，以使读数准确。

另外，不可同时钳住两根导线。

5.测量5A以下电流时，为得到较为准确的读数，在条件许可时，可将导线多绕几圈，放
进钳口测量，其实际电流值应为仪表读数除以放进钳口内的导线根数。

6.、
7.如果测量大电流后立即测小电流，应开合铁芯数次，以消除铁芯中的剩磁，减小误差。

8.每次测量前后，要把调节电流量程的切换开关放在最高档位，以免下次使用时，因未经
选择量程就进行测量而损坏仪表。

9.钳形电流表与普通电流表不同，它由电流互感器和电流表组成。

可在不断开电路的情况
下测量负荷电流。

但只限于在被测线路电压不超过500V的情况下使用。

使用钳形电流表时应注意的问题
(1)由于钳形电流表要接触被测线路，所以测量前一定要检查表的绝缘性能是否良好，即外壳无破损，手柄清洁干燥。

(2)测量时，应注意身体各部分与带电体保持安全距离。

(3) 钳形电流表不可测量裸导体的电流。

(4)严禁在测量进行过程中切换钳形电流表的档位;若需要换档时，应先将被测导线从钳口退出再更换档位。

(5)严格按电压等级选用钳形电流表。

低电压等级的钳形电流表只能测低压系统中的电流，不能测量高压系统中的电流。

严禁将低压钳形电流表用于380V以上电路的电流测量。
