Agilent 7700 ICP-MS现场培训教材 安捷伦科技有限公司化学分析仪器部 7700 ICP-MS 现场培训教材 一、 培训目的:基本了解7700 ICP-MS 硬件操作。
掌握7700 ICP-MS 的开机、关机、参数设定及数据采集，全定量分析的基本操作。
二、培训准备： 1、仪器设备: Agilent 7700 ICP-MS? C oncentric Nebulizer (同心雾化器)。
2、气体准备： ?氩气压力 700KPa ±3.5%?反应气（氢气和氦气）压力 40KPa ±20KPa3、循环水： ?循环水的要求为：蒸馏水; 温度：15-20 ?C ；压力：230-400Kpa(33—58PSI) ?循环水中加入50ml IPA ，防止生菌。
4、排风： ?要求排风量为：5-7m 3/min(4.7-6.6m/s) 。
Agilent 7700 Series7700 ICP-MS MassHunter基本操作步骤:一、 开机：1、开PC 显示器、打印机。
2、开PC 主机。
(password: 3000hanover)3、开ICP-MS 7700 电源开关。
（仪器背后总电源及前面板左下角的电源开关）4、双击桌面的“ICP-MS Top ”图标进入MassHunter，如下图所示：ICPMS工作站工具栏上提供了以下快捷方式5、从Instument菜单中选择“Instrument control ”或者单击“Instrument control ”图标进入下图所示的仪器控制面板。
从“Vacuum ”菜单中选择“vacuum on”，抽真空，仪器由shutdown状态向standby 状态装换*** 从Meters菜单中选择Meter Control Panel，进入如下图所示的画面，可以对真空、水流量、环境温度、雾室温度、气体压力及射频功率进行实时监测。
（最多同时可选 5 项） IF/BK Pressure---接口及背压阀压力； Analyzer Pressure---分析腔压力； TMP Revolution—分子涡轮泵转数； Water RF/WC/IF–循环水流量；Water Temperature–循环水温度；Inlet Temp仪器环境温度；Internal Temp仪器内部温度；S/C Temperature 雾室温度； Forward Power入射功率；Reflected Power反射功率；Plasma Freq等离子体频率 Carrier Gas Press载气压力；Ar Gas Tank Press氩气钢瓶压力； Carrier Gas载气流量；MU/Dil.Gas补充气/稀释气流量；Aux Gas辅助气流量6、如使用碰撞反应池，从Maintenance菜单中选择Reaction Gas，勾选Open Bypass Valve，设置所需反应气流量2-5ml/min，进行反应气气路吹扫。
Agilent 7890/5975-GC/MSD (For 1701E02系列工作站)现场培训教材1安捷伦科技有限公司生命科学与化学分析仪器部2培训目的● 初步了解Agilent 7890气相色谱仪和5975质谱仪的操作。
● 正确地执行仪器的开机、关机；初步掌握软件中有关仪器参数设定、分析方法的编辑、谱库检索及报告的打印。
注意事项:1.老化柱子分段老化。
按温度从低到高分段，程序升温老化。
这是最好的老化方法。
如HP-5柱，5-6℃/min至250℃，反复数次；再升至280℃，反复数次；接到MS上看基线情况。
270℃以后基线提高为正常。
再老化到300℃半小时。
无论何种方式，载气必须充足。
2.进样口用红色或灰色隔垫，可减少隔垫流失。
3.GC/MS接口处使用的垫圈是85%vesper材质 (5062-3508)。
注意安装方向(大的一端朝向质谱)。
4.新柱子安装时无方向性,但一旦使用过,不要再改变方向。
保存柱子时注意将两端密封好,避免水和空气破坏柱子内涂层仪器配置:341. 在操作系统桌面双击Config/配置图标进入仪器配置界面2. 如下图所示点击所要配置的仪器。
配置MSD 及GC ：以下采用中文工作站界面，英文工作站请参考相应位置及图标在出现的画面中输入仪器名称、序列号等信息后，在质谱仪一栏中选择MSD 的型号，并输入MSD 的IP 地址，选择DC 极性（标注于MSD 侧板的中部金属上部）；同样配置GC 后点击确定退出。
5配置完成后桌面上应出现“GCMS ”和“GCMS Data Analysis ”的图标（名称由配置时输入的仪器名称决定）。
如下图所示:开机1. 打开载气钢瓶（He）控制阀，设置分压阀压力至0.5Mpa2. 打开计算机，登录进入Windows XP系统。
3. 打开7890GC、5975MSD电源（若MSD真空腔内已无负压则应在打开MSD电源的同时用手向右侧推真空腔的侧板直至侧面板被紧固地吸牢），等待仪器自检完毕。

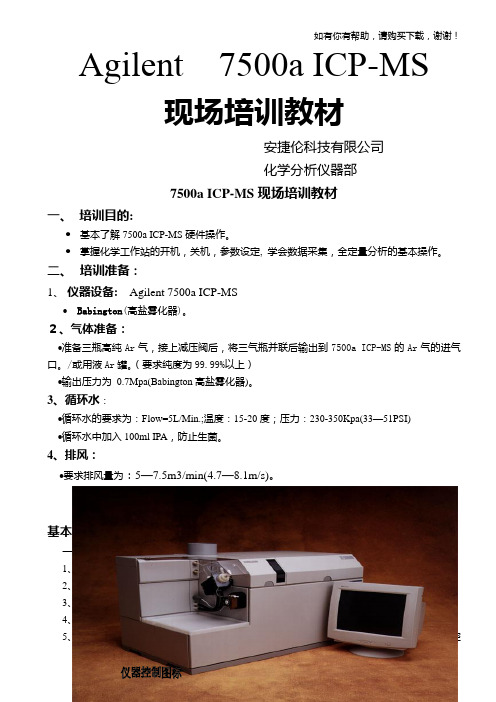

Agilent 7500a ICP-MS现场培训教材安捷伦科技有限公司化学分析仪器部7500a ICP-MS现场培训教材一、培训目的:∙基本了解7500a ICP-MS硬件操作。
∙掌握化学工作站的开机，关机，参数设定, 学会数据采集，全定量分析的基本操作。
二、培训准备：1、仪器设备:Agilent 7500a ICP-MS∙Babington(高盐雾化器)。
２、气体准备：∙准备三瓶高纯Ar气，接上减压阀后，将三气瓶并联后输出到7500a ICP-MS的Ar气的进气口。
/或用液Ar罐。
（要求纯度为99.99%以上）∙输出压力为0.7Mpa(Babington高盐雾化器)。
3、循环水：∙循环水的要求为：Flow=5L/Min.;温度：15-20度；压力：230-350Kpa(33—51PSI)∙循环水中加入100ml IPA，防止生菌。
4、排风：∙要求排风量为：5—7.5m3/min(4.7—8.1m/s)。
7500a ICP-MS 化学工作站基本操作步骤:一、开机：1、开PC 显示器、打印机。
2、开PC主机。
(password: 3000hanover)3、开ICP-MS 7500a电源开关。
（仪器前面的电源开关）4、双击桌面的“ICP-MS Top”图标进入工作站，如下图所示：5、点击“ICP-MS Top”画面的“ICP-MS Instrument control”图标进入下图所示的仪器控制画面。
点击“Vacuum”菜单，选择“V ACUUM ON”进行抽真空程序，仪器由Shutdown -→Standby转换。
***可以点击“Meters”图标，进入如下图所示的画面，选中真空的显示选项进行压力监测。
（最多可选5项）IF/BK Pressure---接口及背压阀压力。
Analyzer Pressure---分析器压力。
TMP—分子涡轮泵。
***转换的时间较长，一般30-60Min左右。
6、仪器状态转换为“STANDBY”状态后。
Agilent 7890/5975-GC/MSD (For 1701E02系列工作站)现场培训教材1安捷伦科技有限公司生命科学与化学分析仪器部2培训目的● 初步了解Agilent 7890气相色谱仪和5975质谱仪的操作。
● 正确地执行仪器的开机、关机；初步掌握软件中有关仪器参数设定、分析方法的编辑、谱库检索及报告的打印。
注意事项:1.老化柱子分段老化。
按温度从低到高分段，程序升温老化。
这是最好的老化方法。
如HP-5柱，5-6℃/min至250℃，反复数次；再升至280℃，反复数次；接到MS上看基线情况。
270℃以后基线提高为正常。
再老化到300℃半小时。
无论何种方式，载气必须充足。
2.进样口用红色或灰色隔垫，可减少隔垫流失。
3.GC/MS接口处使用的垫圈是85%vesper材质 (5062-3508)。
注意安装方向(大的一端朝向质谱)。
4.新柱子安装时无方向性,但一旦使用过,不要再改变方向。
保存柱子时注意将两端密封好,避免水和空气破坏柱子内涂层仪器配置:341. 在操作系统桌面双击Config/配置图标进入仪器配置界面2. 如下图所示点击所要配置的仪器。
配置MSD 及GC ：以下采用中文工作站界面，英文工作站请参考相应位置及图标在出现的画面中输入仪器名称、序列号等信息后，在质谱仪一栏中选择MSD 的型号，并输入MSD 的IP 地址，选择DC 极性（标注于MSD 侧板的中部金属上部）；同样配置GC 后点击确定退出。
5配置完成后桌面上应出现“GCMS ”和“GCMS Data Analysis ”的图标（名称由配置时输入的仪器名称决定）。
如下图所示:开机1. 打开载气钢瓶（He）控制阀，设置分压阀压力至0.5Mpa2. 打开计算机，登录进入Windows XP系统。
3. 打开7890GC、5975MSD电源（若MSD真空腔内已无负压则应在打开MSD电源的同时用手向右侧推真空腔的侧板直至侧面板被紧固地吸牢），等待仪器自检完毕。
2023-11-10contents •频谱分析仪基础知识•频谱分析仪操作方法•频谱分析仪高级应用•频谱分析仪维护与保养•常见问题及解决方案•实际应用案例分享目录频谱分析仪基础知识频谱分析仪简介频谱分析仪是一种用于测量信号频率、幅度和相位等参数的电子测试仪器。
它能够将输入信号按照频率进行分解，并测量每个频率分量的幅度和相位等信息。
频谱分析仪广泛应用于雷达、通信、电子对抗、电子侦察等领域。
频谱分析仪的工作原理将输入信号通过混频器与本振信号进行混频，得到一系列中频信号，再经过中放和检波等处理后得到频域数据。
通过FFT技术对中频信号进行处理，得到频域数据，从而得到输入信号的频率、幅度和相位等信息。
频谱分析仪通常采用快速傅里叶变换（FFT）技术对输入信号进行频谱分析。
频谱分析仪的种类和用途频谱分析仪按照工作原理可以分为实时频谱分析仪和扫频式频谱分析仪等。
实时频谱分析仪可以实时监测信号的变化，适用于雷达、通信等领域的信号监测和分析。
扫频式频谱分析仪可以对一定范围内的频率进行扫描测量，适用于电子对抗、电子侦察等领域。
频谱分析仪操作方法连接设备030201启动频谱分析仪调整设置选择测量模式根据测试需求，设置合适的扫描范围、分辨率带宽等参数。
设置扫描参数设置显示参数观察实时数据在显示器上观察实时测量数据，记录需要的数据。
开始测量按下测量按钮，开始进行信号测量。
分析数据根据测量结果，进行分析和计算，得出结论。
记录和分析数据频谱分析仪高级应用频率范围分辨率带宽设置频率范围和分辨率带宽信号质量信号稳定性观察信号的质量和稳定性频率分析对信号进行频率分析，包括频率成分、谐波分量、调制频率等参数的测量和分析。
模式识别通过对信号的特征提取和模式识别，对信号进行分类和鉴别，对于未知信号，可以通过模式识别技术进行信号源的判断和识别。
进行频率分析和模式识别频谱分析仪维护与保养清洁和保养内部部件检查和更换部件检查射频系统检查机械部件检查光学系统03避免极端温度存储和运输注意事项01存储环境02运输防护常见问题及解决方案如何解决无法启动的问题？电源故障检查电源插头是否牢固连接在电源插座上，确保电源线不损坏。
