频谱仪使用说明更新记录1.仪表用途及主要接口1.1仪表用途频谱仪，是频谱分析仪的一个简称。

它的作用是以图形的方式显示被测信号的频谱，幅度，频率。

我们通常使用频谱仪功能如下：看频段，测峰值或平均功率，RS信号功率，EVM，星座图。

1．主要安捷伦和R&S 罗德频谱仪安捷伦频谱仪R&S 罗德频谱仪1.2接口及连线注意：衰减器输入和输出不要接反，IN口接输入，out接频谱仪1.3使用注意事项1.)前端口必须要连接隔直头，防止直流冲击导致仪表损坏；2.)如果遇到突然停电。

必须立即拔下电源插头，防止突然来电时的不稳定电源，过大电流冲击导致仪表的电源模块出现损伤；3.)必须放置在一个稳定的平面上，严禁放置在椅子上测试。

测试时必须远离酒精，水杯，烙铁等危险物品；4.)端口严禁悬空连接重量超过250g的部件（如衰减器），严禁串接；5.)按下仪表面板按键时，注意用力适中，切勿用力过猛而损坏按键或导致按键使用寿命缩短；6.)使用仪表面板旋钮时，注意转速适中，切勿转速过快过猛而损坏旋钮或导致旋钮使用寿命缩短；旋钮固定螺丝松脱时，请及时紧固，以免影响使用7.) 禁止私自接U盘；2.仪表常用按键功能介绍1. 频率设置（仪表对应按键—FREQ Channel）此按键在信号源中唯一的作用为设置输出信号频率，在频谱仪中，默认设置为中心频点，也可以单独设置起始频点和终止频点，那样的话，带宽<SPAN>为固定默认值。

2. 带宽设置（仪表对应按键—SPAN X Scale）此按键在频谱仪中的作用为，当你设置了中心频点后，用此键来设置你的总带宽，也就是屏幕上X轴显示的总带宽。

比如中心频点为2.0GHz，带宽为20M，那么，你的测试和显示频率应该是1990MHz~2010MHz。

3. 电平设置（仪表对应按键—AMPTD Y Scale）此按键在频谱仪中的作用为，当你设置了频率和带宽后，用此键来设置你的显示高度值，也就是屏幕上Y轴显示的最大信号强度值。

频谱分析仪操作规程一、设置1 打开ON/OFF 开关2 设置频率范围，即图形界面的横坐标，选择按下正下方一排键中的FREQ/SPAN键，右上方的CENTER 键，此处设置为930MHZ,再选择频谱的宽度，此处可以选择7MHZ（频谱宽度的选择只要是能包含所要测试信号的所有频段，可根据情形而定）。

此处也可选择START 和STOP 键设置你所需要的起始和终止频率。

3 设置信号的振幅，即图形界面的纵坐标，按下最下排功能键AMPLITUDE 键，选择右上方REF LEVEL 设置参考电平值，此处设置为10dbm,然后按下SCALE 键设置电平值的间隔，此处可以取值为10db.然后在设置UNITS 键，单位为dbm,最后选中ATTEN 键，设置衰减值，此处的值选择手动设置，其值比参考电平的二倍大一些，如可以选择30.4 设置带宽参数，选中最下方的功能键中的BW/SWEEP 键，设置带宽参数值，选择RBW 键，设置扫描带宽的宽度，此处的值定要小于信号频点的最小间隔值，建议取值为30khz,如果仅测试一束波形，此处可以忽略设置。

二测试流程到此基本所需要的参数设置完毕，可以对信源进行测试啦，我们所要测试的数据主要从两点入手，（一）MU 侧信号电平值的测试1）测试HDL 输出地电平值，理论值趋近于0dbm,用双工头1/2 跳线于频谱仪的RF 口对接，打开频谱仪开关，按回车，在屏幕显示出波形图，再按回车，然后按MARKER 键，选中M1（此时M1 是出于ON 状态，其他的M 处于OFF 状态），再选择MARKER TO PEAK 键读取此时的峰值，就是你所要测试的信号电平值。

然后按下回车键正下方的SINGLE CONT 键锁定峰值，如需要可以将其保存下来，按下SAVE DISPLY 键将其保存为容易识别的名字。

以此类推，分别测试光模块的主备信号值，和从信号的电平值，测试光模块主备信号值时射频跳线接在IN 口对应点，测量从信号时射频线接在从光模块对应的IN（如有衰减器，测量时包含在内）口处，测试结果两者之间的差值在6db 左右。

频谱分析仪的操作规范最常用的频谱分析仪是扫瞄调谐频谱分析仪，其基本结构类似超外差式接收器，工作原理是输入信号经衰减器直接外加到混波器，可调变的本地振荡器经与CRT同步的扫瞄产生器产生随时间作线性变化的振荡频率，经混波器与输入信号混波降频后的中频信号（IF）再放大、滤波与检波传送到CRT的垂直方向板，因此在CRT的纵轴显示信号振幅与频率的对应关系，信号流程架构如图1.3所示。

影响信号反应的重要部份为滤波器频宽，滤波器之特性为高斯滤波器（Gaussian-ShapedFilter），影响的功能就是量测时常见到的解析频宽(RBW，ResolutionBandwidth)。

RBW代表两个不同频率的信号能够被清楚的分辨出来的最低频宽差异，两个不同频率的信号频宽如低于频谱分析仪的RBW，此时该两信号将重迭，难以分辨，较低的RBW固然有助于不同频率信号的分辨与量测，低的RBW将滤除较高频率的信号成份，导致信号显示时产生失真，失真值与设定的RBW密切相关，较高的RBW固然有助于宽带带信号的侦测，将增加噪声底层值(NoiseFloor)，降低量测灵敏度，对于侦测低强度的信号易产生阻碍，因此适当的RBW宽度是正确使用频谱分析仪重要的概念。

图1.2：频谱分析仪的外观另外的视频频宽（VBW，VideoBandwidth）代表单一信号显示在屏幕所需的最低频宽。

如前所说明，量测信号时，视频频宽过与不及均非适宜，都将造成量测的困扰，如何调整必须加以了解。

通常RBW的频宽大于等于VBW，调整RBW而信号振幅并无产生明显的变化，此时之RBW 频宽即可加以采用。

量测RF视频载波时，信号经设备内部的混波器降频后再加以放大、滤波（RBW决定）及检波显示等流程，若扫描太快，RBW滤波器将无法完全充电到信号的振幅峰值，因此必须维持足够的扫描时间，而RBW的宽度与扫描时间呈互动关系，RBW较大，扫描时间也较快，反之亦然，RBW适当宽度的选择因而显现其重要性。

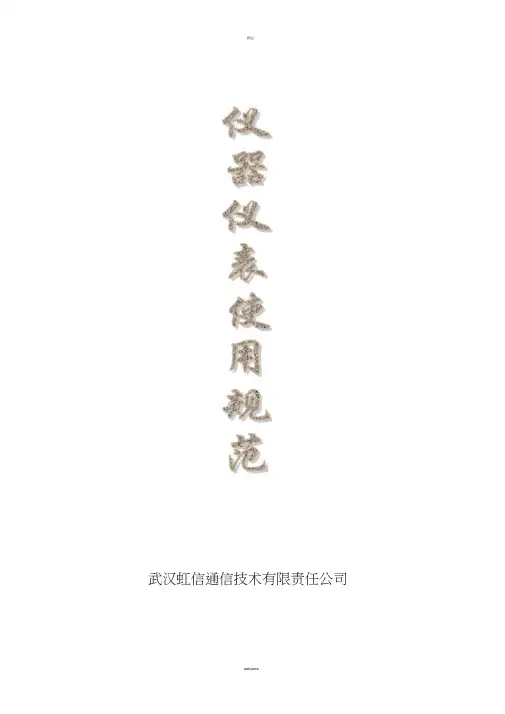

武汉虹信通信技术有限责任公司二OO二年五月十日公司仪器仪表乃贵重物品，属公司固定资产，任何人在携带、使用仪器、仪表时都必须爱惜、保护好仪表，并对仪表的安全和性能负责。

随身携带，轻拿轻放，禁止同货物或单独托运；保持仪表的清洁和干燥；放置要平稳、无振动，要避免将仪器仪表放在存在隐患的位置；使用前要确认仪表供电的电压必须和仪表须使用的电压一致，同时要求用万用表认真检查仪表内部及所用电源线是否对地短路或相互短路，如短路，应先查明短路原因（具体方法是将万用表打到二极管电阻档，将红、黑笔分别插入设备电源输入端）；接220V 电源的仪表在使用前必须有接地措施；连续开关仪表的时间间隔要求大于60s ；仪表输入功率必须小于仪表所能承受的最大额定功率；仪表在操作过程中要格外小心，禁止按键用力过大，操作时应本着宁慢勿错的原则，在明确下一步目的后，方可进行下一步操作，以防止因误操作产生的不良后果；在调测过程中，不要按仪表上的存储、校验、拷贝等功能键，避免因改变仪表内部设置影响调测工作。

目录信号源使用规范...................................................................... 3… 频谱仪使用规范...................................................................... 4…ADVANTEST R4131D...................................................................... 4--ATTEN 5010/5011...................................................................... 7…HM5014...................................................................... 10 R3267........................................................... 14 R3131 (18)HP8590L (22)信号源操作规范以HP系列信号源为例步骤：1、接上电源，按下仪表面板上的电源开关(POWER )键；2、待仪表内部进行检测(约5秒钟)，自检完后，按频率设置键(FREQUENCY)，设置所需频率的数字和单位；3、输出电平的设置：按电平设置键(AMPLITUDE)，设置所需输出电平的数字和单位；4、射频(RF)的输出和关闭之间的切换可以用按(RF ON/OFF )键来实现；5、要改变输出频率，可以重复步骤2；6要改变输出电平，可以重复步骤3。

武汉虹信通信技术有限责任公司二○二年五月十日○公司仪器仪表乃贵重物品，属公司固定资产，任何人在携带、使用仪器、仪表时都必须爱惜、保护好仪表，并对仪表的安全和性能负责。

●随身携带，轻拿轻放，禁止同货物或单独托运；●保持仪表的清洁和干燥；●放置要平稳、无振动，要避免将仪器仪表放在存在隐患的位置；●使用前要确认仪表供电的电压必须和仪表须使用的电压一致，同时要求用万用表认真检查仪表内部及所用电源线是否对地短路或相互短路，如短路，应先查明短路原因（具体方法是将万用表打到二极管电阻档，将红、黑笔分别插入设备电源输入端）；●接220V电源的仪表在使用前必须有接地措施；●连续开关仪表的时间间隔要求大于60s；●仪表输入功率必须小于仪表所能承受的最大额定功率；●仪表在操作过程中要格外小心，禁止按键用力过大，操作时应本着宁慢勿错的原则，在明确下一步目的后，方可进行下一步操作，以防止因误操作产生的不良后果；●在调测过程中，不要按仪表上的存储、校验、拷贝等功能键，避免因改变仪表内部设置影响调测工作。

目录一、信号源使用规范 (3)二、频谱仪使用规范 (4)ADVANTEST R4131D (4)ATTEN5010/5011 (7)HM5014 (10)R3267 (14)R3131 (18)HP8590L (22)信号源操作规范以HP系列信号源为例步骤：1、接上电源，按下仪表面板上的电源开关（POWER）键；2、待仪表内部进行检测（约5秒钟），自检完后，按频率设置键（FREQUENCY），设置所需频率的数字和单位；3、输出电平的设置：按电平设置键（AMPLITUDE），设置所需输出电平的数字和单位；4、射频（RF）的输出和关闭之间的切换可以用按（RF ON/OFF）键来实现；5、要改变输出频率，可以重复步骤2；6、要改变输出电平，可以重复步骤3。

公司自产简易信号源操作说明：如图所示液晶上显示的“***.*”表示频率，“-**”表示输出信号为负**dBm，“P**”表示输出信号为正**dBm。

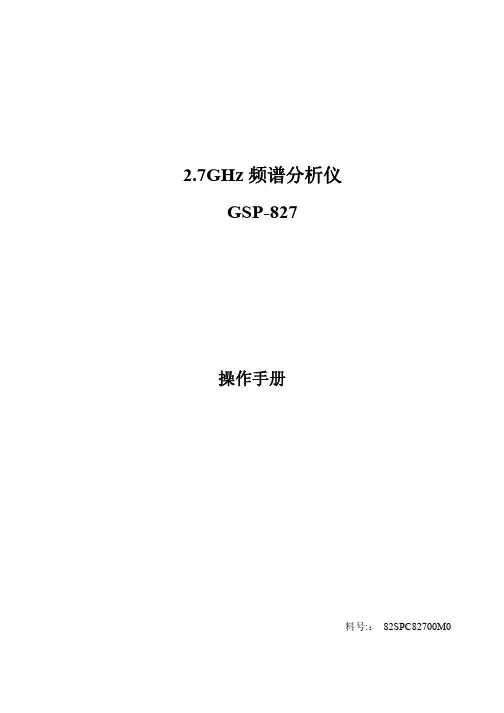

2.7GHz频谱分析仪GSP-827操作手册料号:：82SPC82700M0EC Declaration of Conformity索引页次1. 产品介绍 (2)1-1.简述 (2)1-2.产品特性 (2)2. 使用前注意事项 (3)3. 主机与选购配件 (5)4. 第一次操作 (6)4.1内部校正信号.......................................................................................................................... 错误!未定义书签。

4.2电池的安装.............................................................................................................................. 错误!未定义书签。

5. 面板介绍 (8)5.1前面板...................................................................................................................................... 错误!未定义书签。

5.2后面板...................................................................................................................................... 错误!未定义书签。

6. 简易指南 (12)6.1说明.......................................................................................................................................... 错误!未定义书签。

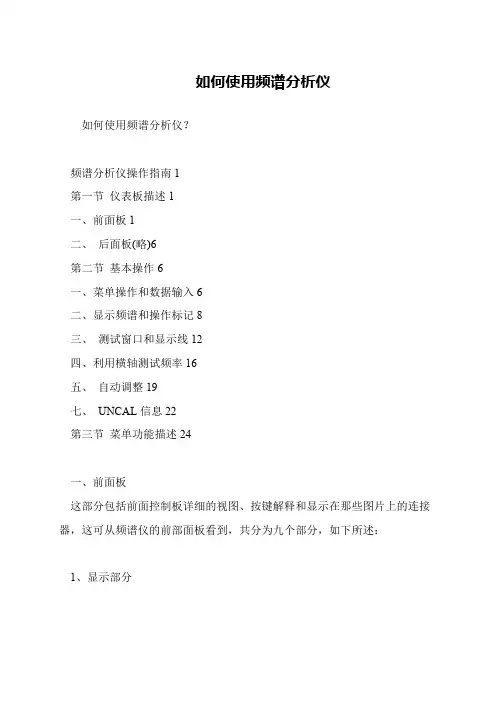

目录频谱分析仪操作指南 ................................................................................................... 1第一节仪表板描述 .. (1)一、前面板 (1)二、后面板 (略 . (6)第二节基本操作 (6)一、菜单操作和数据输入 (6)二、显示频谱和操作标记 (8)三、测试窗口和显示线 (12)四、利用横轴测试频率 (16)五、自动调整 (19)七、 UNCAL 信息 ............................................................................................. 22 第三节菜单功能描述 (24)频谱分析仪操作指南 JV 手机维修处频谱分析仪操作指南第一节仪表板描述一、前面板这部分包括前面控制板详细的视图、按键解释和显示在那些图片上的连接器, 这可从频谱仪的前部面板看到,共分为九个部分,如下所述:1、显示部分21 23、软盘驱动部分4、 MEASUREMENT 部分1 24 □5STOP635、 DATA 部分6、 MARKER 部分447、 CONTROL 部分1 68、 SYSTEM 部分□ REMOTE1 PRESET3 49、混杂的部分10、屏幕注释312图 1屏幕注释二、后面板 (略第二节基本操作一、菜单操作和数据输入用面板按键和选项去操作频谱分析仪。

使用面板键时, 一个常见的菜单会显示在屏幕的右边。

但是,有一些键没有相关的软菜单,如 AUTO TUNE和 COPY 键。

每菜单选项与功能键一一对应。

选择一个菜单,需要按相应的功能键。

在一些情形中, 按功能键显示附加选项。

下面的例子指出了仪表板和软按键功能的多少。

1、选择菜单按 LEVEL 键显示用于安装测试的菜单。

参考线值显示在活动区域中,电平菜单显示在屏幕的右边,显示如下Ref LevelATT AUTO/MNLdB/divLinearUnitsRef Offset ON/OFF2、输入数据当一个值显示在激活区时,你可利用数字键、步进键或数据旋钮改变它。

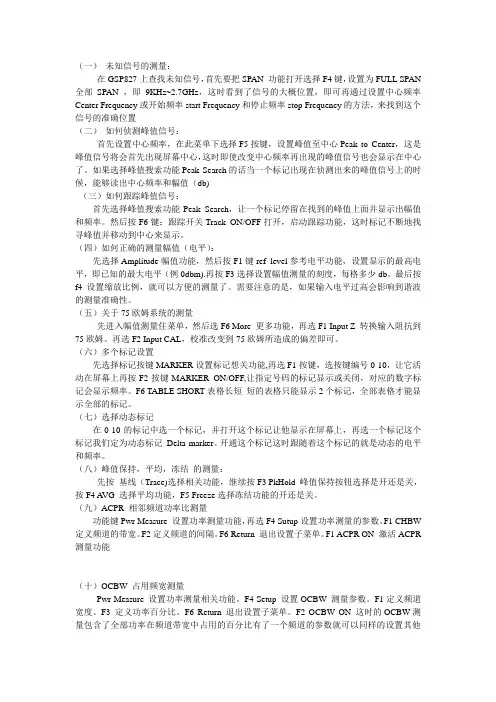

（一）未知信号的测量：在GSP827上查找未知信号，首先要把SPAN 功能打开选择F4键，设置为FULL SPAN 全部SPAN ，即9KHz~2.7GHz，这时看到了信号的大概位置，即可再通过设置中心频率Center Frequency或开始频率start Frequency和停止频率stop Frequency的方法，来找到这个信号的准确位置（二）如何侦测峰值信号：首先设置中心频率，在此菜单下选择F5按键，设置峰值至中心Peak to Center，这是峰值信号将会首先出现屏幕中心，这时即使改变中心频率再出现的峰值信号也会显示在中心了。

如果选择峰值搜索功能Peak Search的话当一个标记出现在侦测出来的峰值信号上的时候，能够读出中心频率和幅值（db)（三）如何跟踪峰值信号：首先选择峰值搜索功能Peak Search，让一个标记停留在找到的峰值上面并显示出幅值和频率。

然后按F6键：跟踪开关Track ON/OFF打开，启动跟踪功能，这时标记不断地找寻峰值并移动到中心来显示。

（四）如何正确的测量幅值（电平）：先选择Amplitude幅值功能，然后按F1键ref level参考电平功能，设置显示的最高电平，即已知的最大电平（例0dbm).再按F3选择设置幅值测量的刻度，每格多少db。

最后按f4设置缩放比例，就可以方便的测量了。

需要注意的是，如果输入电平过高会影响到谐波的测量准确性。

（五）关于75欧姆系统的测量先进入幅值测量住菜单，然后选F6 More 更多功能，再选F1 Input Z 转换输入阻抗到75欧姆。

再选F2 Input CAL，校准改变到75欧姆所造成的偏差即可。

（六）多个标记设置先选择标记按键MARKER设置标记想关功能,再选F1按键，选按键编号0-10，让它活动在屏幕上再按F2按键MARKER ON/OFF,让指定号码的标记显示或关闭，对应的数字标记会显示频率。

F6 TABLE SHORT表格长短短的表格只能显示2个标记，全部表格才能显示全部的标记。

频谱分析仪使用说明一、注意事项：1、测试信号时一般需要在频谱仪上接一个转换头，注意将转换头的螺纹和频谱仪的螺纹对齐再用力拧，否则容易将螺纹损坏。

（安装和拆卸转换头时需要注意）2、测试大于30dBm的大功率信号时，最好先加上衰减器在进行测试，以免功率过大将频谱仪烧坏。

二、常用功能介绍：频谱仪左边是显示屏，右边是操作按键。

左下角是开关。

右边的操作按键分为5个部分：FUNCTION、MARKER、SYSTEM、CONTROL、DATA ENTRY。

当选择某个按键时，在显示屏的右侧会出现相应的菜单选项，通过按旁边的键可以选择对应的操作。

下面分别介绍各部分常用的操作选项。

1、FUNCTIONFrequency->Center：设置中心频率；Frequency->Start：设置起始频率；Frequency->Stop：设置终止频率；Frequency->CF Step：设置频率步进值；Span->WidthSpan：Span->FullSpan：设置全屏显示的频率跨度；AmpL->Ref.Lever：设置参考频率；Measure->Adjacent CH Power：相邻信道功率（可通过旋钮测试主瓣和旁瓣信号的带宽和带内功率）；Measure->Channel Power：信道功率；Measure->Occupied BandWith：占用带宽；Measure->Harmonic Distortion：谐波失真；2、MARKERPEAK：该键最常用，用来标记输入信号峰值功率；3、SYSTEM该部分用来进行系统设置，如将测试图像保存为图片格式，从软盘读取文件等。

由于软盘不常用，所以一般用相机直接拍摄当前的图像。

Preset：将系统恢复到默认状态；4、CONTROLTrace->Clr&Wrt：清除当前显示；Trace->Max Hold：保留最大值；Trace->Min Hold：保留最小值；CPL->All Auto：所有的设为自动；CPL->RBW：设置分辨率带宽（该值越小，分辨率越高，相应扫描速率越慢）；CPL->VBW：设置显示带宽；CPL->Swp Time：扫频时间；（一般RBW和VBW设置为自动；Swp Time保持默认值）5、DA TA ENTRY该部分用来输入数值。

目录频谱分析仪操作指南 (1)第一节仪表板描述 (1)一、前面板 (1)二、后面板(略) (6)第二节基本操作 (6)一、菜单操作和数据输入 (6)二、显示频谱和操作标记 (8)三、测试窗口和显示线 (12)四、利用横轴测试频率 (16)五、自动调整 (19)七、UNCAL信息 (22)第三节菜单功能描述 (24)频谱分析仪操作指南第一节仪表板描述一、前面板这部分包括前面控制板详细的视图、按键解释和显示在那些图片上的连接器，这可从频谱仪的前部面板看到，共分为九个部分，如下所述：1、显示部分23、软盘驱动部分4、MEASUREMENT部分124□5STOP65、DATA 部分6、MARKER 部分47、CONTROL 部分168、SYSTEM部分□REMOTE1PRESET□SHIFT349、混杂的部分10、屏幕注释312图1屏幕注释二、后面板(略)第二节基本操作一、菜单操作和数据输入用面板按键和选项去操作频谱分析仪。

使用面板键时，一个常见的菜单会显示在屏幕的右边。

但是，有一些键没有相关的软菜单，如AUTO TUNE和COPY键。

每菜单选项与功能键一一对应。

选择一个菜单，需要按相应的功能键。

在一些情形中，按功能键显示附加选项。

下面的例子指出了仪表板和软按键功能的多少。

1、选择菜单按LEVEL键显示用于安装测试的菜单。

参考线值显示在活动区域中，电平菜单显示在屏幕的右边，显示如下Ref LevelATT AUTO/MNLdB/divLinearUnitsRef Offset ON/OFF2、输入数据当一个值显示在激活区时，你可利用数字键、步进键或数据旋钮改变它。

●利用数字键输入数据可利用下面的键输入数据：数字键（0到9），小数点键，和退格（BK SP）或减号（－）键。

如果你使用数字键时出错，你可用退格（BK SP）键删除最近输入的数字。

如果你没有输入任何数据，按BK SP键输入一个减号（－）。

数据输入后，按ENTER键或其它单位键之一完成操作。

频谱分析仪的使用方法频谱分析仪的使用方法（第一页）13MHz信号。
