安捷伦glenB 频谱分析仪使用说明简介

安捷伦频谱仪使用说明Model MS2711A频率范围 100 kHz to 3000 MHz信号电平范围 +20 dB m to –97 dB m（一）设置1 打开ON/OFF开关2 设置频率范围，即图形界面的横坐标，选择按下正下方一排键中的FREQ/SPAN键，右上方的CENTER键，此处设置为930MHZ,再选择频谱的宽度，此处可以选择7MHZ（频谱宽度的选择只要是能包含所要测试信号的所有频段，可根据情形而定）。

此处也可选择START和STOP键设置你所需要的起始和终止频率。

3 设置信号的振幅，即图形界面的纵坐标，按下最下排功能键AMPLITUDE键，选择右上方REF LEVEL设置参考电平值，此处设置为10dbm,然后按下SCALE键设置电平值的间隔，此处可以取值为10db.然后在设置UNITS键，单位为dbm,最后选中ATTEN键，设置衰减值，此处的值选择手动设置，其值比参考电平的二倍大一些，如可以选择30.4 设置带宽参数，选中最下方的功能键中的BW/SWEEP键，设置带宽参数值，选择RBW键，设置扫描带宽的宽度，此处的值定要小于信号频点的最小间隔值，建议取值为30khz,如果仅测试一束波形，此处可以忽略设置。

二测试流程到此基本所需要的参数设置完毕，可以对信源进行测试啦，我们所要测试的数据主要从两点入手，（一） MU侧信号电平值的测试1）测试HDL输出地电平值，理论值趋近于0dbm,用双工头1/2跳线于频谱仪的RF口对接，打开频谱仪开关，按回车，在屏幕显示出波形图，再按回车，然后按MARKER键，选中M1（此时M1是出于ON状态，其他的M处于OFF状态），再选择MARKER TO PEAK 键读取此时的峰值，就是你所要测试的信号电平值。

然后按下回车键正下方的SINGLE CONT键锁定峰值，如需要可以将其保存下来，按下SAVE DISPLY 键将其保存为容易识别的名字。

以此类推，分别测试光模块的主备信号值，和从信号的电平值，测试光模块主备信号值时射频跳线接在IN口对应点，测量从信号时射频线接在从光模块对应的IN（如有衰减器，测量时包含在内）口处，测试结果两者之间的差值在6db左右。

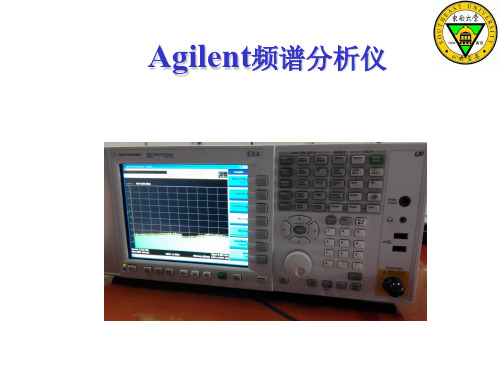

Agilent頻譜分析儀基本操作簡介
1.開啟頻譜分析儀並確認各項按鍵
2.標記1, Frequency Channel =>選擇所要量測信號之中心頻率.
例: 2412MHz.或2484MHz .
3.標記2, SPAN=> 將螢幕畫面展開頻率.
例: 100MHz=>從螢幕左至右所能看之頻寛為100MHz.
4.標記3.Amplitude=>顯示振幅,代表上下刻度之幅度單位.
例:10 dbm=> 代表一格以10db 為單位.
5.標記4.Measure =>量測 . 按下後選擇Channel Power 即可量測
功率.
6.標記5.Meas Setup=>量測設定值.
7.標記6.BW/Avg=> 做平均值.
例: 平均100 次做顯示.
8.標記7.Marker=>按下此鍵後可由標示中看到該標記之訊號值.
圖一
例如﹕需要量測2412Mhz的波形及POWER大小
0.先按下標記1位置並以數字鍵按21412後選MHz(如圖二紅框右方之按鍵). 即調整好頻
率.(圖二)
圖二
1.按下標記2即以數字鍵按100後按MHz(紅框右方按鍵) 即調整
好頻寛. (圖三)
圖三
12.按下標記3以數字鍵按20後選dBm位置按鈕. (圖四)
圖四13.按下標記4選擇Channel Power 以量測功率增益. (圖五)
圖五
14.Channel Power 後, 先選取Integ BW 按下20MHz (量測之頻寛20MHz),再選Chan Pwr
Span 選擇35MHz .(代表由蛍幕左方至右方僅35MHz 頻寛.
(圖六)
15.接上待測品後量取功率增益。

一、注意事项：1、测试信号时一般需要在频谱仪上接一个转换头，注意将转换头的螺纹和频谱仪的螺纹对齐再用力拧，否则容易将螺纹损坏。

（安装和拆卸转换头时需要注意）2、测试大于30dBm的大功率信号时，最好先加上衰减器在进行测试，以免功率过大将频谱仪烧坏。

二、常用功能介绍：频谱仪左边是显示屏，右边是操作按键。

左下角是开关。

右边的操作按键分为5个部分：FUNCTION、MARKER、SYSTEM、CONTROL、DATA ENTRY。

当选择某个按键时，在显示屏的右侧会出现相应的菜单选项，通过按旁边的键可以选择对应的操作。

下面分别介绍各部分常用的操作选项。

1、FUNCTIONFrequency->Center：设置中心频率；Frequency->Start：设置起始频率；Frequency->Stop：设置终止频率；Frequency->CF Step：设置频率步进值；Span->WidthSpan：Span->FullSpan：设置全屏显示的频率跨度；AmpL->Ref.Lever：设置参考频率；Measure->Adjacent CH Power：相邻信道功率（可通过旋钮测试主瓣和旁瓣信号的带宽和带内功率）；Measure->Channel Power：信道功率；Measure->Occupied BandWith：占用带宽；Measure->Harmonic Distortion：谐波失真；2、MARKERPEAK：该键最常用，用来标记输入信号峰值功率；3、SYSTEM该部分用来进行系统设置，如将测试图像保存为图片格式，从软盘读取文件等。

由于软盘不常用，所以一般用相机直接拍摄当前的图像。

Preset：将系统恢复到默认状态；4、CONTROLTrace->Clr&Wrt：清除当前显示；Trace->Max Hold：保留最大值；Trace->Min Hold：保留最小值；CPL->All Auto：所有的设为自动；CPL->RBW：设置分辨率带宽（该值越小，分辨率越高，相应扫描速率越慢）；CPL->VBW：设置显示带宽；CPL->Swp Time：扫频时间；（一般RBW和VBW设置为自动；Swp Time保持默认值）5、DA TA ENTRY该部分用来输入数值。

频谱仪使用说明频谱仪使用说明更新记录1.仪表用途及主要接口1.1仪表用途频谱仪，是频谱分析仪的一个简称。

它的作用是以图形的方式显示被测信号的频谱，幅度，频率。

我们通常使用频谱仪功能如下：看频段，测峰值或平均功率，RS信号功率，EVM，星座图。

1．主要安捷伦和R&S 罗德频谱仪安捷伦频谱仪R&S 罗德频谱仪1.2接口及连线注意：衰减器输入和输出不要接反，IN口接输入，out接频谱仪1.3使用注意事项1.)前端口必须要连接隔直头，防止直流冲击导致仪表损坏；2.)如果遇到突然停电。

必须立即拔下电源插头，防止突然来电时的不稳定电源，过大电流冲击导致仪表的电源模块出现损伤；3.)必须放置在一个稳定的平面上，严禁放置在椅子上测试。

测试时必须远离酒精，水杯，烙铁等危险物品；4.)端口严禁悬空连接重量超过250g的部件（如衰减器），严禁串接；5.)按下仪表面板按键时，注意用力适中，切勿用力过猛而损坏按键或导致按键使用寿命缩短；6.)使用仪表面板旋钮时，注意转速适中，切勿转速过快过猛而损坏旋钮或导致旋钮使用寿命缩短；旋钮固定螺丝松脱时，请及时紧固，以免影响使用7.) 禁止私自接U盘；2.仪表常用按键功能介绍1. 频率设置（仪表对应按键—FREQ Channel）此按键在信号源中唯一的作用为设置输出信号频率，在频谱仪中，默认设置为中心频点，也可以单独设置起始频点和终止频点，那样的话，带宽<SPAN>为固定默认值。

2. 带宽设置（仪表对应按键—SPAN X Scale）此按键在频谱仪中的作用为，当你设置了中心频点后，用此键来设置你的总带宽，也就是屏幕上X轴显示的总带宽。

比如中心频点为2.0GHz，带宽为20M，那么，你的测试和显示频率应该是1990MHz~2010MHz。

3. 电平设置（仪表对应按键—AMPTD Y Scale）此按键在频谱仪中的作用为，当你设置了频率和带宽后，用此键来设置你的显示高度值，也就是屏幕上Y轴显示的最大信号强度值。

Alpha安捷伦B1500A半导体器件分析仪用户！ˉ的GUID安捷伦科技公司声明？安捷伦科技公司2005年，2006年，2007年，2008本手册的任何部分不得转载任何形式或通过任何手段（包括电子电子存储和检索或翻译成外国语言）事先同意MENT和安捷伦的书面同意作为由美国科技公司在美国和国际版权法。

手册部件号B1500-90000版2005年7月第1版，第2版，2005年12月2006年4月第3版第4版，2007年1月2007年6月5日，版第6版，2007年11月2008年10月7日，版安捷伦科技公司5301史蒂文斯溪大道95051美国加利福尼亚州圣克拉拉保证本文档中所含的物质是提供MENT！°为是，±，是苏如有更改，恕不另行通知，在以后的版本。

此外，最大而且，在适用法律法律，安捷伦提供任何保证，明示或暗示，关于本手册的任何信息所载，包括但不不限于隐含保证为杆的适销性和适用性特定用途。

安捷伦不得承担错误或偶然或在相应的损害赔偿连接TION的家具，使用，或每本文件或任何性能所载资料。

应该安捷伦与用户有一个单独的与保修的书面协议在这个物质的范围，涵盖记录与这些冲突条款，在保修则以协议arate中的协议为准。

技术许可硬件和/或软件描述这份文件是依照许可可用于复制或只在雅跳舞的许可条款。

有限权利如果软件在使用的一种表现美国政府的首要合同或道，软件交付和许可！°商业计算机软件！±ADFAR252.227-7014（1995年6月）的定义，或作为一个！°商业项目！FA±定义2.101（a）或°有限计算机软！洁具！±作为定义在FAR52.227-19（六月1987）或任何相当机构法规或合同条款。

使用，重复或disclo的软件肯定是受安捷伦科技nologies！ˉ标准商业许可条款和非DOD部门和美国政府机构没有获得更大而不是限制权利定义在FAR 52.227-19中（C）（1-2）（6月1987年）。

安捷伦高效液相色谱仪把持说明之南宫帮珍创作一、校枪及样品处置1. 校枪仪器：两个小烧杯、分析天平、移液枪1000μL、100μL步伐：翻开分析天平预热, 一只烧杯放到称量盘上调零, 一只装入纯水.将移液枪1000μL、100μL调至950μL、50μL, 分别吸取纯水称质量, 如偏年夜或偏小, 调节移液枪直至准确到0.001g.（如枪使用过久或气密性欠好, 可以准备一个小烧杯装入纯水,每次先轻轻沾湿枪口, 甩失落水或在用卫生纸吸取口上的水, 再插上枪头使用.）注意慢吸慢放, 不要挂珠.2. 样品处置：用1.5mL离心管取0.5mL发酵液, 取出样品后, 首现在离心机上离心（13000rap/min 3min）.然后将样品稀释20倍, 取950μL纯水、50μL发酵液于离心管中.混匀后在离心机上离心（13000rap/min 3min）.准备自动进样瓶（瓶中放上内衬管）, 取200μL待测液盖紧盖子.按顺序放到自动进样盘中.二、开机1、仪器各组件将在线脱气器、泵：四元、进样器：自动进样器（六通阀）、柱温箱、检测器：示差折光检测器开关翻开.翻开计算机,进入Windows XP 画面,并运行CAC Server法式, 翻开色谱仪各组件电源, 待显示已联上各组件的信息及各模块自检完成后, 双击Instrument 1 Online , 图标翻开工作站.化学工作站自动与1200LC通讯.流动相:将流动相（一般不主张使用偏酸、偏碱的流动相）放入溶剂瓶中, 翻开冲刷阀, 设流速为2ml/min, 单击确定 , 再依次单击泵→控制, 选中启动, 单击确定, 则系统开始冲刷, 至管路无气泡为止, 切换管路反复把持至所需管路均无气泡.在“控制”选项中选“关闭”, 关闭泵, 关闭冲刷阀.单击泵下面瓶图标, 输入溶剂的实际体积和瓶体积.每次四元泵开始前, 要翻开冲刷阀阀门以5ml/min的流速冲刷10分钟, 使脱气机与泵之间的流动相从冲刷阀流出, 以免隔夜的流动相损伤色谱柱.每次进样检测前, 要用流动相冲刷色谱柱30分钟, 到达柱温前20min流速设为0.2ml/min, 达柱温后再改为0.6ml/min.待1—1.5h检测器的基线稳定方可进行进样检测；检测结束后, 色谱柱要先用水冲刷20分钟, 然后用甲醇或乙腈冲刷至少20分钟,以延长色谱柱的使用寿命.绝对禁止偏酸、偏碱的流动相以及缓冲液在色谱柱中过夜.三、编纂分析方法新方法建立：法式菜单显示绿色, 即可进行参数设置及把持泵参数设定：设定流速、比例、运行时间、平衡时间、泵辅助设定（梯度）等.点击确定进入下一画面自动进样器参数设定：设定进样量（5μL）、抽取位置（调节针高度 3.0mm）、进样方式等.“序列”→序列参数→子目录（日期：年月日时间）“序列表”：拔出/批量输入向导→“追加”、“拔出”→“样品位置”、“开始位置”、“增量”、“拔出行数”标准进样：只能输入进样体积, 此方式无洗针功能.洗针进样：可以输入进样体积和洗瓶位置此方式针从样品瓶抽完样品后会在洗瓶中洗针.柱温箱参数设定：测按时75℃, 反冲时80℃.（在”温度”下面的方框内输入所需温度,并选中它,点击”更多>>”键,选中“与左侧相同”使柱温箱的温度左右一致, 点击“确定”进入下一界面.检测器参数设定－示差参比池冲刷：10min（校零）.不需要每次都冲刷.温度设置50℃（不要设很高, 与检测器温度相立即可）选中点击确定进入下一画面方法保管单击方法另存为输入一—方法名, 如test 单击确认选择已有方法：点击【Method】, 点击【Load method】选项, 选取已存的各种把持方法.四、样品分析与收集数据将样品放于样品盘中相应位置, 所有的样品均需廓清.“序列”→“序列参数”：依照自动进样盘上的样品瓶的顺序编写参数（样品瓶位置、名称、方法）.待仪器显示Ready, 基线平稳, 从【Run control】菜单中选择【Run Method】, 开始进样分析.或点击“开始”开始进样分析.数据处置：单击【View】菜单, 单击【Data analysis】选项, 进行数据分析.单击【View】菜单, 单击【Method and Run control】选项, 回到样品分析界面.数据分析方法编纂从File 菜单选择Load signal 选中您的数据文件名, 单击Ok积分：从“积分”中选择“积分”,如积分结果不理想,再从菜单中选择“积分事件”选项选择合适的斜率灵敏度、峰宽、最小峰面积、最小峰高从积分菜单中选择积分选项则数据被积分如积分结果不理想则修改相应的积分参数直到满意为止单击左边图标将积分参数存入方法五、标准曲线的绘制1.称取葡萄糖、果糖、蔗糖(恒重）各1g准确到, 稀释到1000mL容量瓶中.2.将标准溶液摇匀, 用离心管取糖标液, 准备自动进样瓶（瓶中放上内衬管）, 取200μL待测液盖紧盖子.3.设置：将样品放于样品盘中相应位置, 所有的样品均需廓清.“序列”→“序列参数”：依照自动进样盘上的样品瓶的顺序编写参数（样品瓶位置、名称、方法、进样量:相应成梯度的量）.用浓度和峰面积回归, 就获得了标准曲线7、关机冲刷系统：反相柱用10％的甲醇水冲刷系统30分钟, 再用100％甲醇冲刷系统20分钟, 然后关泵, 正相柱先用合适溶剂冲刷, 后用柱保管液冲刷.退收工作站, 关闭计算机.关闭10％异丙醇溶液控制阀.关闭仪器各组件关失落电源开关8、注意事项⑴、色谱柱使用前仔细阅读色谱柱附带的说明书, 注意适用范围, 如pH值范围、流动相类型等；必需使用呵护柱；色谱柱长时间不用时, 柱内应布满溶剂, 两端封死保管.⑵、流动相使用前必需过滤, 不要使用多日寄存的蒸馏水（易长菌）.⑶、仪器运行时, 泵头必需用10%异丙醇水溶液虹吸冲刷, 不能干涸.⑷、注意各流动相所剩溶液的容积设定, 若设定的容积低于最低限会自动停泵.⑸、对手动进样器当使用缓冲溶液时要用水冲刷进样口同时挪动转移进样阀数次每次数毫升⑹、若使用含盐流动相, 开机时必需先用10%甲醇水溶液冲刷20分钟以上再换上含盐流动相.⑺、溶剂瓶中的沙芯过滤头容易破碎, 在更换流动相时注意呵护, 当发现过滤头变脏或长菌时, 不成用超声洗涤, 可用35%稀硝酸溶液浸泡后再洗涤.⑻、检测器的灯有使用寿命限制, 一般在正式进样分析前30min 左右开启D灯或W灯, 分析结束, 立即关灯.⑼、使用双泵时, A、B、C、D四相中, 若所用流动相中有含盐流动相, 则A、D（进液口位于混合器下方）放置含盐流动相, B、C （进液口位于混合器上方）放置不含盐流动相.9、如何防止溶剂瓶内溶剂过滤器的梗塞及其处置请严格执行溶剂过滤请勿使用多日寄存的蒸馏水及磷酸盐缓冲液如果应用许可可在溶剂中加入0.0001---0.001M的叠氮化钠.在溶剂瓶内溶剂的上方小流量连续吹氩气,以隔绝空气防止使溶剂瓶流露在直射阳光下尽量使用琥珀色的溶剂瓶盛放水溶液或磷酸盐缓冲液梗塞后的处置法方法：将过滤头从组件中取下在35%硝酸液中浸泡1h, 然后用二次蒸馏水冲刷干净.不能超生清洗.10、泵的维护⑴、流动相使用前必需脱气过滤⑵、使用缓冲盐时要加在线Seal-wash选项⑶、关机前反相色谱柱用10%的甲醇水冲刷系统20分钟, 然后用有机溶剂冲刷系统10分钟, 然后关泵.正相色谱柱用适当的溶剂冲刷.⑷、及时更换Purge Valve内的过滤芯, 当翻开Purge Valve时压力高于10bar 标明过滤芯已堵⑸、使用合适的密封圈：标准密封圈能适合于年夜大都应用.但使用正相溶剂最好使用聚四氟乙烯密封圈, 泵的压力限制最年夜压力设为200bar.⑹、使用梯度比例时的注意事项：当盐溶液与有机溶剂溶液混合时盐溶液能与有机溶剂溶液完全混溶而不会呈现沉淀.由于在比例阀的混合点重力作用使盐颗粒沉淀下来通常阀A接水相/盐溶液D接有机溶剂此法连接可有效使盐回落到盐溶液中并被溶解若倒置过来盐可能落在有机溶剂中呈现问题当使用缓冲盐溶液和有机溶剂时推荐将缓冲盐通道接在A通道上有机溶剂通道直接接在A通道的上方D通道上按期用水冲刷所有的通道以除去阀口上可能呈现的盐沉淀11、自动进样器使用注意使用自动洗针功能自动洗针功能可以把法式设置为“带有洗针的进样”,或将自动洗针功能包含在进样器法式中.当使用自动洗针功能时, 进样针在。

频谱分析仪的使用方法频谱分析仪是一种用于测量信号频谱的仪器，它可以帮助我们分析信号的频率成分和功率分布，对于电子、通信、无线电等领域的工程师和技术人员来说，频谱分析仪是一种非常重要的工具。

在本文中，我们将介绍频谱分析仪的基本使用方法，希望能够帮助读者更好地掌握这一工具的操作技巧。

首先，使用频谱分析仪之前，我们需要确保设备的连接是正确的。

通常情况下，频谱分析仪会有一个输入端和一个输出端，我们需要将待测信号连接到输入端，并将输出端连接到显示设备或者记录设备上。

在连接好设备之后，我们需要打开频谱分析仪，并进行一些基本的设置。

接下来，我们需要设置频谱分析仪的中心频率和带宽。

中心频率是我们希望观测的信号频率，而带宽则是我们希望观测的频率范围。

通过设置这两个参数，我们可以确保频谱分析仪能够准确地捕捉到我们感兴趣的信号。

在设置好中心频率和带宽之后，我们需要调整频谱分析仪的分辨率带宽。

分辨率带宽是指频谱分析仪在测量信号时的频率分辨能力，通常情况下，分辨率带宽越小，频谱分析仪的测量精度就越高。

因此，我们需要根据实际情况来调整分辨率带宽，以确保我们能够获得准确的测量结果。

在进行测量之前，我们还需要注意一些其他的设置，比如参考电平、RBW（分辨率带宽）、VBW（视频带宽）等参数的设置。

这些参数会影响到频谱分析仪的测量结果，因此我们需要根据实际情况来进行调整。

当所有的设置都完成之后，我们就可以开始进行信号的测量和分析了。

在测量过程中，我们需要注意观察频谱分析仪的显示屏，以确保我们能够及时地发现信号的变化。

同时，我们还可以通过调整频谱分析仪的参数，比如RBW和VBW，来获得更加详细和准确的测量结果。

除了基本的测量功能之外，一些先进的频谱分析仪还具有其他的功能，比如谐波分析、调制解调功能、无线电频谱监测等。

这些功能可以帮助我们更加全面地了解信号的特性，对于一些特定的应用场景来说，可能会有非常重要的意义。

总的来说，频谱分析仪是一种非常重要的测量工具，它可以帮助我们分析信号的频率成分和功率分布，对于电子、通信、无线电等领域的工程师和技术人员来说，掌握频谱分析仪的使用方法是非常重要的。

安捷伦频谱仪使用说明Model MS2711A频率范围 100 kHz to 3000 MHz信号电平范围 +20 dB m to –97 dB m（一）设置1 打开ON/OFF开关2 设置频率范围，即图形界面的横坐标，选择按下正下方一排键中的FREQ/SPAN键，右上方的CENTER键，此处设置为930MHZ,再选择频谱的宽度，此处可以选择7MHZ（频谱宽度的选择只要是能包含所要测试信号的所有频段，可根据情形而定）。

此处也可选择START和STOP键设置你所需要的起始和终止频率。

3 设置信号的振幅，即图形界面的纵坐标，按下最下排功能键AMPLITUDE键，选择右上方REF LEVEL设置参考电平值，此处设置为10dbm,然后按下SCALE键设置电平值的间隔，此处可以取值为10db.然后在设置UNITS键，单位为dbm,最后选中ATTEN键，设置衰减值，此处的值选择手动设置，其值比参考电平的二倍大一些，如可以选择30.4 设置带宽参数，选中最下方的功能键中的BW/SWEEP键，设置带宽参数值，选择RBW键，设置扫描带宽的宽度，此处的值定要小于信号频点的最小间隔值，建议取值为30khz,如果仅测试一束波形，此处可以忽略设置。

二测试流程到此基本所需要的参数设置完毕，可以对信源进行测试啦，我们所要测试的数据主要从两点入手，（一） MU侧信号电平值的测试1）测试HDL输出地电平值，理论值趋近于0dbm,用双工头1/2跳线于频谱仪的RF口对接，打开频谱仪开关，按回车，在屏幕显示出波形图，再按回车，然后按MARKER键，选中M1（此时M1是出于ON状态，其他的M处于OFF状态），再选择MARKER TO PEAK 键读取此时的峰值，就是你所要测试的信号电平值。

然后按下回车键正下方的SINGLE CONT键锁定峰值，如需要可以将其保存下来，按下SAVE DISPLY 键将其保存为容易识别的名字。

以此类推，分别测试光模块的主备信号值，和从信号的电平值，测试光模块主备信号值时射频跳线接在IN口对应点，测量从信号时射频线接在从光模块对应的IN（如有衰减器，测量时包含在内）口处，测试结果两者之间的差值在6db左右。

频谱分析仪的操作步骤频谱分析仪是一种用于测量信号频谱的仪器，广泛应用于无线通信、音频处理、噪声分析等领域。

下面将介绍频谱分析仪的操作步骤，以帮助使用者正确高效地使用这一仪器。

一、仪器准备在进行频谱分析之前，首先需要对仪器进行一些准备工作：1. 确保频谱分析仪已经连接到待测试的信号源或设备。

2. 检查仪器的电源状态并保证正常通电。

3. 调整仪器的频率范围，以适应待测信号的频率。

二、信号输入正确的信号输入是频谱分析的关键。

以下是信号输入的步骤：1. 确认待测信号的输出接口，并将其连接到频谱分析仪的输入端口。

2. 调整信号源的输出功率，使其适应频谱分析仪的输入范围。

3. 检查信号源的输出频率，并确认其与仪器的频率范围一致。

三、设置尺度和参考电平在进行频谱分析之前，需要进行尺度和参考电平的设置：1. 选择合适的尺度设置，以便能够清晰地观察信号的幅度变化。

2. 调整参考电平，使其适应待测信号的幅度范围。

四、选择分析窗口频谱分析仪一般提供多种分析窗口供用户选择，常见的有矩形窗、汉宁窗、布莱克曼窗等。

根据需要选择合适的窗口类型，并设置相应的窗口函数。

五、进行频谱分析接下来，开始进行频谱分析：1. 打开频谱分析仪的显示功能，使其能够实时显示频谱信息。

2. 调整仪器的分析参数，包括起始频率、终止频率、分辨率带宽等，以便满足测试需求。

3. 开始采集信号并进行频谱分析。

4. 观察频谱显示，并根据需要进行数据记录或分析。

六、结果分析与应用频谱分析仪可以提供有关信号频谱的详细信息，根据所分析的结果，可以进行以下操作：1. 根据频谱分析结果评估信号质量，如带宽、功率、杂散等。

2. 进行信号调整和优化，以提高信号质量。

3. 根据频谱分析结果检测和定位干扰源。

4. 进行频率选择和信号过滤，以提取关注频段内的信号。

七、仪器维护与存储频谱分析仪的维护和存储是保证其长期稳定性和可靠性的重要步骤：1. 定时清洁仪器，确保其内部的元件和连接器干净、无尘。

频谱分析仪使用方法说明书一、引言频谱分析仪是一种用于分析信号频谱的仪器，广泛应用于无线通信、电子设备测试、音频视频处理等领域。

本说明书旨在详细介绍频谱分析仪的使用方法，帮助用户正确操作并快速掌握相关知识。

二、仪器概述频谱分析仪由主机和附件组成，主机包含显示屏、控制按钮和接口等。

附件包括电源适配器、电缆和天线等。

在使用前，请确保已正确连接各部分，并确认仪器处于正常工作状态。

三、基本操作1. 打开仪器电源：将电源适配器插入电源插座，然后将电源线与仪器连接。

按下电源按钮，等待仪器启动完成。

2. 调整显示参数：通过屏幕上的触控按钮或旋钮，设置显示模式、分辨率、屏幕亮度等参数，以满足实际需求。

3. 设置信号源：将待测信号源通过电缆连接至仪器的输入接口。

根据信号源的特性，设置输入衰减、频率范围等参数。

4. 进行测量：点击仪器界面上的测量按钮开始频谱分析。

在分析过程中，可以通过调整参数、切换模式等进行实时监测和分析。

5. 结果保存：测量完成后，可以将结果保存至仪器内部存储器或外部存储设备中。

按照仪器的操作指南，选择存储路径和文件名，并确认保存。

四、高级功能1. 信号捕获与回放：频谱分析仪具备信号捕获和回放功能，可以捕获待测信号并进行离线分析，或回放已保存的信号数据进行再次分析。

2. 频谱监测与报警：设置仪器的频谱监测功能，即可实时监测特定频段内的信号活动，并设置相应的报警条件和方式，以便及时发现异常情况。

3. 扩展功能：根据具体型号和配置，频谱分析仪还可提供其他扩展功能，例如无线通信协议解码、频率校准等。

请参照相关文档和操作指南，了解和使用这些功能。

五、常见问题与解决方法1. 仪器无法启动：检查电源适配器和电源线是否接触良好，确认电源插座是否正常工作。

2. 仪器无法检测到信号：检查信号源的连接是否正确，确认输入接口的设置是否符合信号源的要求。

3. 测量结果不准确：可能是由于环境干扰、输入参数设置错误等原因导致。

频谱分析仪的使用方法一、频谱仪的使用方法频谱仪主要用于信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数的测量，在使用前，应仔细阅读使用说明书，了解频谱仪的各种按键的作用，以及它们的操作，看完后，我们就来了解一下频谱仪的操作步骤：1、按Power On键开机。

2、开机三十分钟后进行自动校准，先按Shift+7（cal），之后再按cal all，这个过程一般会持续三分钟左右。

3、校准好之后设置中心频率数值，按FREQ键，按下FREQ键之后我们会看到显示的数值以及单位。

4、按Span键，之后输入扫描的频率宽度大概值，然后键入单位。

5、按Level键，输入功率参考电平REF的数值，然后键入单位。

6、按REF offset on，输入接头损耗、线损耗以及仪器之间的误差值。

7、按BW键，分别设置分辨带宽RBW和视频宽度VBW。

8、按Sweep键，再按SWP TIme AUTO/MNL输入扫描时间周期，键入单位。

9、按shift+Recall键，将设置好的信息保存。

10、按recall键，选择需调用信息的位置按ENTER，将需要的设置信息调出来。

11、按PK SRCH键，通过Mark键可读出峰值数值，之后可以判断峰值是不是合格。

该图片由注册用户"荆湖酒徒"提供，版权声明反馈二、频谱分析仪使用注意事项频谱分析仪是很多研发单位经常使用的仪器，作为精密仪器，操作是很讲究的，必须要规范操作使用。

使用频谱仪要注意的事项主要有：1、非相关人员不得随意使用。

2、开机后应预热三十分钟，当测试环境温度改变3-5度时，应该重新进行校准。

3、加电之前确保电源接法正确，保证地线可靠接地。

4、测试信号时一般需要在频谱仪上接一个转换头，注意将转换头的螺纹和频谱仪的螺纹对齐再用力拧，否则容易将螺纹损坏（安装和拆卸时需要注意）。

5、测量大于30dBm的大功率信号时，先加上衰减器在进行测试，以免功率过大将频谱仪烧坏。
