形位公差培训资料

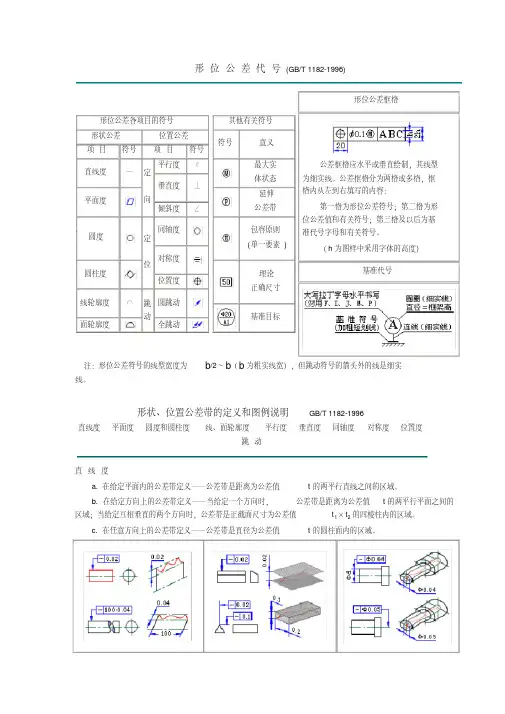

形位公差代号(GB/T 1182-1996)形位公差各项目的符号形状公差位置公差项目符号项目符号直线度—定向平行度∥垂直度⊥平面度倾斜度∠圆度定位同轴度对称度圆柱度位置度线轮廓度⌒跳动圆跳动面轮廓度全跳动其他有关符号符号意义最大实体状态延伸公差带包容原则(单一要素)理论正确尺寸基准目标形位公差框格公差框格应水平或垂直绘制，其线型为细实线。

公差框格分为两格或多格，框格内从左到右填写的内容：第一格为形位公差符号；第二格为形位公差值和有关符号；第三格及以后为基准代号字母和有关符号。

（h为图样中采用字体的高度）基准代号注：形位公差符号的线型宽度为b/2～b（b为粗实线宽），但跳动符号的箭头外的线是细实线。

形状、位置公差带的定义和图例说明GB/T 1182-1996直线度平面度圆度和圆柱度线、面轮廓度平行度垂直度同轴度对称度位置度跳动直线度a. 在给定平面内的公差带定义——公差带是距离为公差值t的两平行直线之间的区域。

b. 在给定方向上的公差带定义——当给定一个方向时，公差带是距离为公差值t的两平行平面之间的区域；当给定互相垂直的两个方向时，公差带是正截面尺寸为公差值t1×t2的四棱柱内的区域。

c. 在任意方向上的公差带定义——公差带是直径为公差值t的圆柱面内的区域。

图例：１) 圆柱表面上任一素线必须位于轴向平面内，距离为公差值0.02的两平等直线之间。

２) 圆柱表面上任一素线在任意100长度内必须位于轴向平面内，距离为公差值0.04的两平等直线之间。

图例：１) 棱线必须位于箭头所示方向，距离为公差值0.02的平行平面内。

２) 棱线必须位于水平方向距离为公差值0.2，垂直方向距离为公差值0.1的四棱柱内。

图例：１) φd圆柱体的轴线必须位于直径为公差值0.04的圆柱面内。

２) 整个零件的轴线必须位于直径为公差值0.05的圆柱面内。

平面度公差带定义——公差带是距离为公差值t的两平行平面之间的区域。

洛阳市海龙精铸有限公司形位公差知识培训郑平祥2013年本期培训内容⏹什么叫形位公差⏹认识形位公差符号⏹形位公差的标注⏹形位公差图例说明加工后的零件不仅有尺寸误差，构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异，这种形状上的差异就是形状误差，而相互位置的差异就是位置误差，统称为形位误差(tolerance of form and position)。

形位公差术语根据GB/T1182-2008 已改为新术语几何公差几何公差（形位公差）包括形状公差和位置公差。

任何零件都是由点、线、面构成的，这些点、线、面称为要素。

机械加工后零件的实际要素相对于理想要素总有误差，包括形状误差和位置误差。

这类误差影响机械产品的功能，设计时应规定相应的公差并按规定的标准符号标注在图样上。

20世纪50年代前后，工业化国家就有形位公差标准。

国际标准化组织(ISO)于1969年公布形位公差标准，1978年推荐了形位公差检测原理和方法。

中国于1980年颁布形状和位置公差标准，其中包括检测规定。

⏹形状公差是指单一实际要素的形状所允许的变动全量。

⏹形状公差用形状公差带表达。

形状公差带包括公差带形状、方向、位置和大小等四要素。

形状公差项目有：直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度等6项。

⏹位置公差是指关联实际要素的位置对基准所允许的变动全量。

（分为定向公差、定位公差和跳动公差）⏹定向公差是指关联实际要素对基准在方向上允许的变动全量。

这类公差包括平行度、垂直度、倾斜度3项。

⏹定位公差是关联实际要素对基准在位置上允许的变动全量。

这类公差包括同轴度、对称度、位置度3项。

⏹跳动公差是以特定的检测方式为依据而给定的公差项目。

跳动公差可分为圆跳动与全跳动。

形状、位置公差符号形状公差的标注形位公差内容用框格表示，框格内容自左向右第一格总是形位公差项目符号，第二格为公差数值，第三格以后为基准，即使指引线从框格右端引出也是这样。

形位公差培训资料形位公差是现代制造中非常重要的技术指标，它描述了零件的几何尺寸与位置之间的允许变差范围。

在工程设计和制造过程中，形位公差常用来控制零件的装配和功能要求，确保零件的互换性和稳定性。

本文将介绍形位公差的基本概念、符号表示法以及在实际应用中的一些常见技巧。

一、形位公差的概念形位公差是通过几何尺寸和位置公差的组合来描述零件与设计要求之间的关系。

形位公差包括平面、直线、圆柱、圆锥等几何元素的尺寸和位置公差。

它可以用来描述零件与装配体之间的配合、位置关系以及运动要求等。

形位公差的基本概念包括公差值、公差带、基准和基准面等。

公差值是指零件允许的尺寸和位置偏差范围，公差带是指公差值在尺寸上所形成的范围。

基准是指用来确定零件形位关系的参考面或者轴线，基准面则是基准的具体表现形式。

二、形位公差的符号表示法形位公差的符号表示法采用了一套统一的国际标准，常用的符号包括直线度、圆度、平面度、圆柱度、圆锥度等。

这些符号既可以用于单个要素的控制，也可以用于组合要素的控制。

以直线度为例，直线度公差符号为"⊥"，表示直线或曲线的轴线与基准平面的垂直度。

如果轴线的位置在两个平行平面之间，可以使用"⊥⊥"来表示。

其他符号如圆度为"○"，平面度为"□"，圆柱度为"∆"，圆锥度为"∠"等。

三、形位公差的实际应用技巧在实际应用中，形位公差的控制需要考虑多个因素，包括设计要求、材料特性和加工工艺等。

以下是一些常见的形位公差应用技巧：1.选择合适的基准：基准的选择对于形位公差的控制至关重要。

合理选择基准可以减少装配困难和误差累积。

2.合理分配公差：在零件设计中，需要根据功能要求和工艺可行性合理分配形位公差。

过大或过小的公差都会导致装配困难或者功能不稳定。

3.考虑加工工艺：形位公差的控制还需要考虑加工工艺的限制，避免出现无法实现或成本过高的公差要求。
