键槽的铣削

齿轮内孔键槽的加工方法
齿轮内孔键槽是连接齿轮和轴的重要部件之一，它的精度和质量对整个机械设备的正常运行起着至关重要的作用。

下面介绍几种常见的齿轮内孔键槽的加工方法。

1. 铣削法
铣削法是一种常用的齿轮内孔键槽加工方法，通过铣刀在齿轮内孔表面上切削出所需的键槽形状。

这种方法加工速度较快，可以适用于大批量生产，但需要注意的是，铣削法加工时要保证切削深度和速度的平衡。

2. 拉刀法
拉刀法是一种通过拉刀切削出齿轮内孔键槽的加工方法。

这种方法加工出来的键槽表面光滑度较高，但是加工速度较慢，适用于少量生产或者对键槽表面质量要求较高的产品。

3. 放电加工法
放电加工法是一种通过放电加工机器在齿轮内孔表面上切割出
所需的键槽形状的加工方法。

这种方法可以实现高精度加工，适用于对键槽精度要求较高的产品。

4. 激光加工法
激光加工法是一种通过激光束在齿轮内孔表面上切削出所需的
键槽形状的加工方法。

这种方法加工速度较快，适用于大批量生产，但需要注意激光加工的精度和安全性问题。

综上所述，不同的齿轮内孔键槽加工方法各有优缺点，需要根据
具体产品的要求选择合适的加工方法。

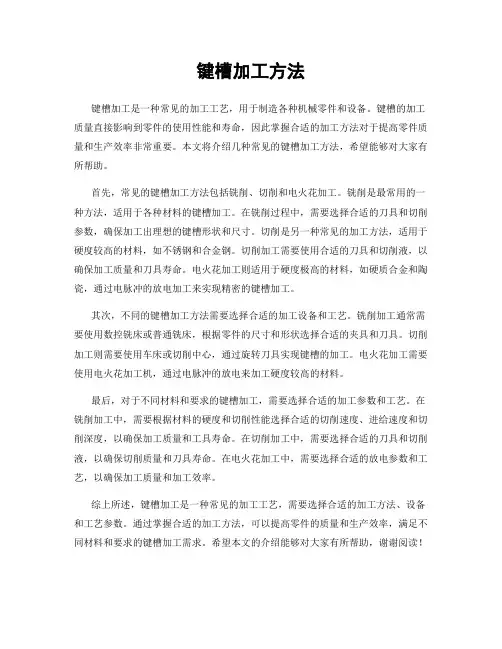

键槽加工方法键槽加工是一种常见的加工工艺，用于制造各种机械零件和设备。

键槽的加工质量直接影响到零件的使用性能和寿命，因此掌握合适的加工方法对于提高零件质量和生产效率非常重要。

本文将介绍几种常见的键槽加工方法，希望能够对大家有所帮助。

首先，常见的键槽加工方法包括铣削、切削和电火花加工。

铣削是最常用的一种方法，适用于各种材料的键槽加工。

在铣削过程中，需要选择合适的刀具和切削参数，确保加工出理想的键槽形状和尺寸。

切削是另一种常见的加工方法，适用于硬度较高的材料，如不锈钢和合金钢。

切削加工需要使用合适的刀具和切削液，以确保加工质量和刀具寿命。

电火花加工则适用于硬度极高的材料，如硬质合金和陶瓷，通过电脉冲的放电加工来实现精密的键槽加工。

其次，不同的键槽加工方法需要选择合适的加工设备和工艺。

铣削加工通常需要使用数控铣床或普通铣床，根据零件的尺寸和形状选择合适的夹具和刀具。

切削加工则需要使用车床或切削中心，通过旋转刀具实现键槽的加工。

电火花加工需要使用电火花加工机，通过电脉冲的放电来加工硬度较高的材料。

最后，对于不同材料和要求的键槽加工，需要选择合适的加工参数和工艺。

在铣削加工中，需要根据材料的硬度和切削性能选择合适的切削速度、进给速度和切削深度，以确保加工质量和工具寿命。

在切削加工中，需要选择合适的刀具和切削液，以确保切削质量和刀具寿命。

在电火花加工中，需要选择合适的放电参数和工艺，以确保加工质量和加工效率。

综上所述，键槽加工是一种常见的加工工艺，需要选择合适的加工方法、设备和工艺参数。

通过掌握合适的加工方法，可以提高零件的质量和生产效率，满足不同材料和要求的键槽加工需求。

希望本文的介绍能够对大家有所帮助，谢谢阅读！。

轴上键槽的铣削轴上的键槽习惯上称为轴槽，轴上零件上的键槽习惯称为轮榖槽。

在平键连接中，轴槽和轮榖槽都是直角沟槽。

一、轴上键槽的技术要求轴槽的两侧面在连接中起周向定位和传递转矩的作用，是主要工作面，因此轴槽宽度的尺寸精度要求较高(IT9级)，轴槽两侧面的表面粗糙度值较小(Ra1.6~3.2um)，轴槽两侧面关于轴的轴线对称度要求也较高。

二、轴上键槽的铣削方法轴上键槽有通槽、半通槽(也称半封闭槽)和封闭槽三种。

轴上的通槽和槽底一端是圆弧形的半通槽，一般选用盘形槽铣刀铣削，轴槽的宽度由铣刀宽度保证。

半通槽一端的槽底圆弧半径由铣刀半径保证。

轴上的封闭槽和槽底一端是直角的半通槽，用键槽铣刀铣削，并按轴槽的宽度尺寸来确定键槽铣刀的直径。

1、工件的装夹轴类工件的装夹，不但要保证工件的稳定可靠，还需保证工件的轴线位置不变，以保证轴槽的中心平面通过轴线。

(1)用平口钳装夹用平口钳装夹工件，简便、稳固，但当工件直径有变化时，工件的轴线位置在左右(水平位置)和上下方向都会发生变动。

一般适用于单件生产。

用平口钳装夹工件时，应使用百分表校正固定钳口与工件台纵向进给方向平行，还应校正工件的上素线与工作台台面平行。

(2)用V形垫铁装夹。

其特点是工件的轴线位置只在V形槽的对称平面内随工件直径变化而上下变动，因此，当盘形槽铣刀的对称平面或键槽铣刀的轴线与V形槽的对称平面重合时，能保证一批工件上轴槽的对称度。

直径在20~60MM范围内的长轴工件，可将其直接放在工作台的中夹T形槽上。

两V形垫铁安装时，应选用标准的量棒放入V形槽内，用百分表校正其上素线与工作台台面平行，其侧素线与工作台纵向进给方向平行。

(3)工件轴线始终在两侧顶尖或三爪自定心卡盘与尾座顶尖的连心线上，工件轴线位置不因工件直径的变化而变化，因此，铣出的轴上键槽，对称性不受工件直径变化的影响。

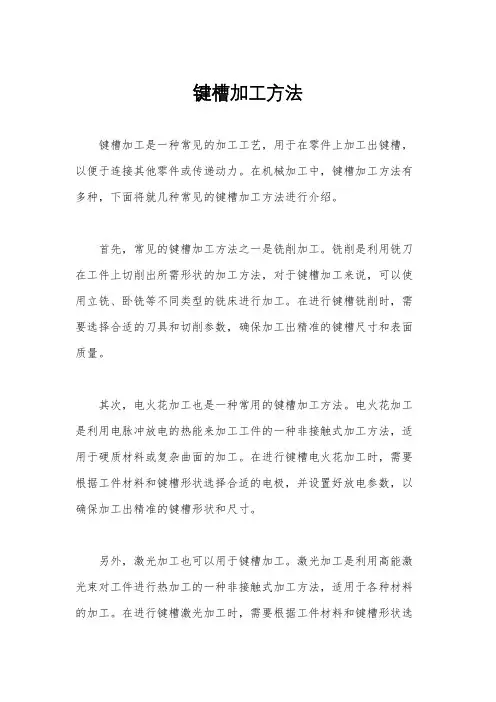

键槽加工方法
键槽加工是一种常见的加工工艺，用于在零件上加工出键槽，以便于连接其他零件或传递动力。

在机械加工中，键槽加工方法有多种，下面将就几种常见的键槽加工方法进行介绍。

首先，常见的键槽加工方法之一是铣削加工。

铣削是利用铣刀在工件上切削出所需形状的加工方法，对于键槽加工来说，可以使用立铣、卧铣等不同类型的铣床进行加工。

在进行键槽铣削时，需要选择合适的刀具和切削参数，确保加工出精准的键槽尺寸和表面质量。

其次，电火花加工也是一种常用的键槽加工方法。

电火花加工是利用电脉冲放电的热能来加工工件的一种非接触式加工方法，适用于硬质材料或复杂曲面的加工。

在进行键槽电火花加工时，需要根据工件材料和键槽形状选择合适的电极，并设置好放电参数，以确保加工出精准的键槽形状和尺寸。

另外，激光加工也可以用于键槽加工。

激光加工是利用高能激光束对工件进行热加工的一种非接触式加工方法，适用于各种材料的加工。

在进行键槽激光加工时，需要根据工件材料和键槽形状选
择合适的激光加工参数，以确保加工出精准的键槽形状和尺寸。

最后，线切割加工也是一种常见的键槽加工方法。

线切割是利用线切割线圈产生的高能电火花对工件进行切割的一种加工方法，适用于各种材料的加工。

在进行键槽线切割加工时，需要选择合适的线切割线圈和工作液，并设置好加工参数，以确保加工出精准的键槽形状和尺寸。

总的来说，键槽加工方法有多种，每种方法都有其适用的工件材料和加工形状。

在进行键槽加工时，需要根据具体情况选择合适的加工方法和加工参数，以确保加工出精准的键槽形状和尺寸。

希望本文介绍的键槽加工方法对大家有所帮助。

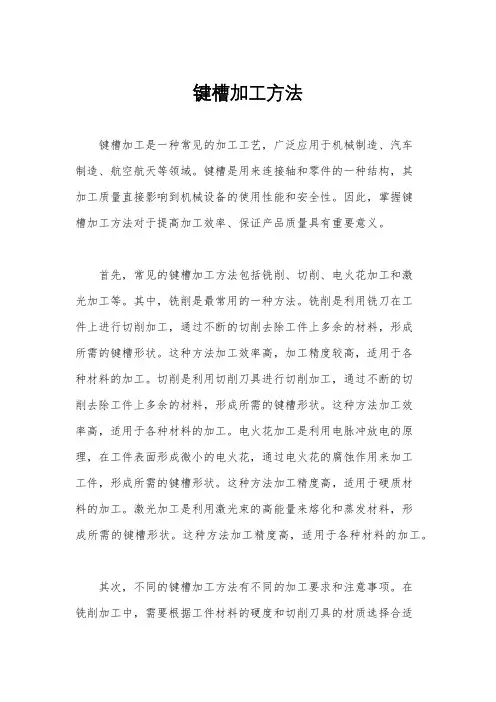

键槽加工方法键槽加工是一种常见的加工工艺，广泛应用于机械制造、汽车制造、航空航天等领域。

键槽是用来连接轴和零件的一种结构，其加工质量直接影响到机械设备的使用性能和安全性。

因此，掌握键槽加工方法对于提高加工效率、保证产品质量具有重要意义。

首先，常见的键槽加工方法包括铣削、切削、电火花加工和激光加工等。

其中，铣削是最常用的一种方法。

铣削是利用铣刀在工件上进行切削加工，通过不断的切削去除工件上多余的材料，形成所需的键槽形状。

这种方法加工效率高，加工精度较高，适用于各种材料的加工。

切削是利用切削刀具进行切削加工，通过不断的切削去除工件上多余的材料，形成所需的键槽形状。

这种方法加工效率高，适用于各种材料的加工。

电火花加工是利用电脉冲放电的原理，在工件表面形成微小的电火花，通过电火花的腐蚀作用来加工工件，形成所需的键槽形状。

这种方法加工精度高，适用于硬质材料的加工。

激光加工是利用激光束的高能量来熔化和蒸发材料，形成所需的键槽形状。

这种方法加工精度高，适用于各种材料的加工。

其次，不同的键槽加工方法有不同的加工要求和注意事项。

在铣削加工中，需要根据工件材料的硬度和切削刀具的材质选择合适的切削参数，保证加工质量和刀具寿命。

在切削加工中，需要选择合适的切削刀具和切削速度，保证加工表面光洁度和尺寸精度。

在电火花加工中，需要选择合适的工作液和放电参数，保证加工表面光洁度和尺寸精度。

在激光加工中，需要选择合适的激光功率和加工速度，保证加工表面光洁度和尺寸精度。

最后，无论采用何种加工方法，都需要严格按照加工工艺要求进行操作，保证加工质量。

同时，还需要定期对加工设备和刀具进行维护和保养，确保加工设备的正常运行。

在进行键槽加工时，还需要注意加工过程中产生的切屑和废料的清理，保持加工环境整洁，确保操作人员的安全。

综上所述，键槽加工方法是一项重要的加工工艺，对于提高产品质量、保证加工效率具有重要意义。

在实际加工中，需要根据工件材料和加工要求选择合适的加工方法，并严格按照加工工艺要求进行操作，保证加工质量和安全生产。

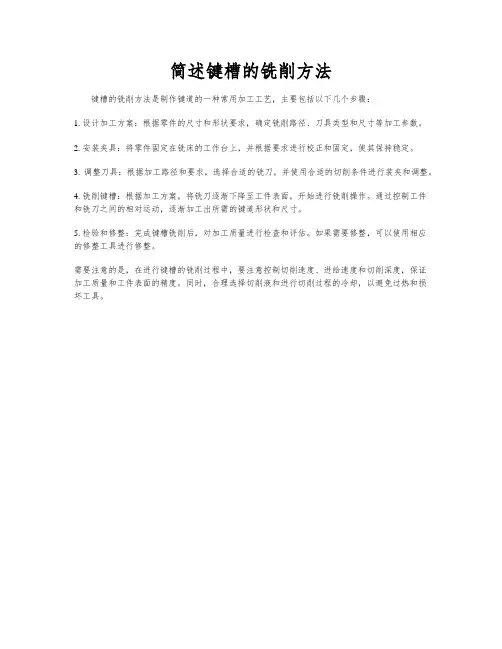

简述键槽的铣削方法
键槽的铣削方法是制作键道的一种常用加工工艺，主要包括以下几个步骤：
1. 设计加工方案：根据零件的尺寸和形状要求，确定铣削路径、刀具类型和尺寸等加工参数。

2. 安装夹具：将零件固定在铣床的工作台上，并根据要求进行校正和固定，使其保持稳定。

3. 调整刀具：根据加工路径和要求，选择合适的铣刀，并使用合适的切削条件进行装夹和调整。

4. 铣削键槽：根据加工方案，将铣刀逐渐下降至工件表面，开始进行铣削操作。

通过控制工件
和铣刀之间的相对运动，逐渐加工出所需的键道形状和尺寸。

5. 检验和修整：完成键槽铣削后，对加工质量进行检查和评估。

如果需要修整，可以使用相应
的修整工具进行修整。

需要注意的是，在进行键槽的铣削过程中，要注意控制切削速度、进给速度和切削深度，保证
加工质量和工件表面的精度。

同时，合理选择切削液和进行切削过程的冷却，以避免过热和损
坏工具。

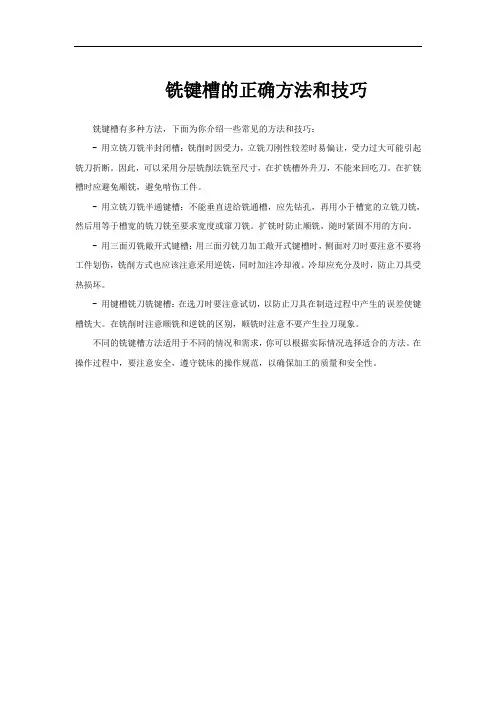

铣键槽的正确方法和技巧
铣键槽有多种方法，下面为你介绍一些常见的方法和技巧：
- 用立铣刀铣半封闭槽：铣削时因受力，立铣刀刚性较差时易偏让，受力过大可能引起铣刀折断。

因此，可以采用分层铣削法铣至尺寸，在扩铣槽外升刀，不能来回吃刀。

在扩铣槽时应避免顺铣，避免啃伤工件。

- 用立铣刀铣半通键槽：不能垂直进给铣通槽，应先钻孔，再用小于槽宽的立铣刀铣，然后用等于槽宽的铣刀铣至要求宽度或窜刀铣。

扩铣时防止顺铣，随时紧固不用的方向。

- 用三面刃铣敞开式键槽：用三面刃铣刀加工敞开式键槽时，侧面对刀时要注意不要将工件划伤，铣削方式也应该注意采用逆铣，同时加注冷却液。

冷却应充分及时，防止刀具受热损坏。

- 用键槽铣刀铣键槽：在选刀时要注意试切，以防止刀具在制造过程中产生的误差使键槽铣大。

在铣削时注意顺铣和逆铣的区别，顺铣时注意不要产生拉刀现象。

不同的铣键槽方法适用于不同的情况和需求，你可以根据实际情况选择适合的方法。

在操作过程中，要注意安全，遵守铣床的操作规范，以确保加工的质量和安全性。

键槽加工方法首先，我们来谈谈键槽加工的工艺流程。

在进行键槽加工之前，首先需要根据设计图纸确定加工尺寸和位置。

然后，选择合适的刀具和夹具，进行刀具的安装和夹具的调整。

接下来，进行切削加工，根据设计要求进行切削深度和切削速度的调整，确保加工精度和表面质量。

最后，进行清洁和检验工作，确保加工表面无划痕和变形，并且尺寸符合要求。

在键槽加工中，常见的加工方法包括铣削、拉削、切削和电火花加工等。

铣削是一种常用的加工方法，通过铣削刀具在工件表面进行切削，可以加工出直线键槽、T型键槽和其他特殊形状的键槽。

拉削是利用拉削刀具在工件内部进行切削，适用于加工深度较大的键槽。

切削是利用切削刀具进行切削，适用于加工尺寸较小的键槽。

电火花加工是利用电脉冲在工件表面进行放电加工，适用于硬度较高的工件加工。

在选择加工方法时，需要根据工件材料、加工精度和加工效率等因素进行综合考虑。

对于硬度较高的工件，可以选择电火花加工；对于加工精度要求较高的工件，可以选择铣削或拉削；对于加工效率要求较高的工件，可以选择切削。

在实际加工中，还可以根据工件的具体情况进行加工方法的组合应用，以达到最佳的加工效果。

除了加工方法的选择，加工参数的调整也是影响键槽加工质量的重要因素。

在加工过程中，需要合理选择切削深度、切削速度、进给速度和切削方式等参数，以确保加工表面的粗糙度和平整度符合要求。

同时，还需要根据工件材料的硬度和刚性进行刀具的选择和刀具的磨损情况进行监测，及时调整加工参数，确保加工质量和刀具的使用寿命。

总的来说，键槽加工是一项重要的机械加工工艺，它直接影响到零部件的使用性能和寿命。

在进行键槽加工时，需要根据工件材料、加工精度和加工效率等因素进行综合考虑，选择合适的加工方法和调整合适的加工参数，以确保加工质量和加工效率。

希望本文所述的键槽加工方法对您有所帮助，谢谢阅读！。

硬轴键槽加工方法硬轴键槽加工是一种常见的机械加工方法，用于制造各种机械设备中的硬轴键槽。

硬轴键槽是为了使轴和轴承、齿轮等零部件紧密连接而加工的一种凹槽。

在机械制造中，硬轴键槽的加工是非常重要的，因为它可以确保零部件之间的传递力矩和转动平稳。

下面将介绍几种常见的硬轴键槽加工方法。

1. 镗削法：这是一种常用的硬轴键槽加工方法。

首先，将轴夹紧在加工设备上，然后使用刀具进行镗削。

镗削的目的是将轴上的一部分材料去除，形成一个凹槽，以适应硬轴键的尺寸。

镗削法适用于加工直径较大的轴。

2. 铣削法：铣削是另一种常见的硬轴键槽加工方法。

这种方法适用于加工直径较小的轴。

操作过程中，首先将轴夹紧在加工设备上，然后使用铣削刀具在轴表面上切割出一个凹槽。

铣削法可以加工出较高精度的硬轴键槽。

3. 切削法：切削法是一种常见的硬轴键槽加工方法，适用于加工较硬的材料。

这种方法使用切削工具，通过切削轴表面上的材料来形成一个凹槽。

切削法可以加工出精度较高的硬轴键槽，但需要注意刀具的选择和加工参数的控制，以避免刀具磨损和轴表面的热变形。

4. 激光加工法：激光加工是一种非接触式的加工方法，适用于加工复杂形状的硬轴键槽。

这种方法使用激光束来熔化轴表面上的材料，然后通过控制激光束的移动轨迹来形成一个凹槽。

激光加工法可以加工出高精度和高质量的硬轴键槽，但设备和材料成本较高。

5. 电火花加工法：电火花加工是一种常见的硬轴键槽加工方法，适用于加工硬度较高的材料。

这种方法使用电火花进行加工，通过放电来腐蚀轴表面上的材料，形成一个凹槽。

电火花加工法可以加工出高精度和高表面质量的硬轴键槽，但加工速度较慢。

总结起来，硬轴键槽加工方法有镗削法、铣削法、切削法、激光加工法和电火花加工法等。

选择合适的加工方法取决于轴的直径、材料硬度和加工要求等因素。

在实际生产中，需要根据具体情况选择最适合的加工方法，并严格控制加工参数，以确保加工质量和效率。

通过合理的硬轴键槽加工方法，可以提高机械设备的可靠性和性能，同时减少故障和维修成本。

螺丝铣键槽最快的加工方法螺丝铣键槽是指通过铣刀进行切削，将螺丝头的一部分切除，以便与其他构件进行连接。

在实际加工过程中，为了提高加工效率和质量，需要选择合适的切削工艺和加工方法。

下面将介绍几种常见的螺丝铣键槽加工方法，并对每种方法的优缺点进行分析。

1. 平面铣削法：平面铣削法是最常见的螺丝铣键槽加工方法之一。

它适用于加工较浅的键槽，能够满足一般连接的要求。

该方法的原理是通过铣刀的头部和侧面进行切削，将螺丝头一部分切割掉。

这种方法简单易行，工艺稳定，能够满足大部分需求。

2. 高效铣削法：高效铣削法是指通过提高切削速度和进给速度来加速加工过程，以达到提高加工效率的目的。

该方法适用于对加工要求较高的螺丝铣键槽，可以减少切削时间，提高生产效率。

但是，该方法需要具备高速切削设备和高刚性夹具，成本较高。

3. 高速铣削法：高速铣削法是指通过提高铣削切削速度和转速来加快螺丝铣键槽的加工速度。

这种方法适用于加工软金属材料或薄壁结构的螺丝头，能够减少切削力，提高加工质量。

然而，高速铣削法对刀具、夹具和设备的要求较高，需要有一定的专业知识和经验。

4. 先粗后精铣削法：先粗后精铣削法是一种常用的螺丝铣键槽加工方法，它的原理是先使用粗铣刀进行切削，然后再使用细铣刀进行修整。

这种方法能够提高加工精度和表面质量，适用于对加工精度要求较高的螺丝铣键槽。

然而，该方法会增加加工时间和成本。

5. 倒角铣削法：倒角铣削法是指在铣削过程中对螺丝头的边缘进行倒角处理。

这种方法可以提高螺丝头的外观质量，减少切削时的毛刺和划痕。

倒角铣削法适用于对外观要求较高的螺丝铣键槽，但在加工过程中需要控制好刀具的倒角角度和加工深度。

综上所述，螺丝铣键槽的加工方法有很多种，每种方法都有其优缺点和适用范围。

在实际加工中，需要根据具体的要求和条件选择合适的加工方法，以提高加工效率和质量。

此外，切削工艺、刀具选择、夹具选择和加工参数的优化也是提高螺丝铣键槽加工效率的关键。

一、轴上键槽的检测和铣削质量分析
1.轴上键槽的检测方法
⑴键槽宽度的检测常用塞规或塞块检测，如图3—35所示。

⑵轴槽的长度和深度的检测轴上键槽的长度和深度一般都用游标卡尺来检测。

封闭槽的槽深，可用图3—36所示的方法检测。

用游标卡尺测量时，可在轴槽内房一块比槽深略高的长方体（量块），量得尺寸减去长方体高度尺寸，即为槽底到圆柱面的尺寸。

宽度大于千分尺测量杆直径的轴槽，可用千分尺直接测量。

⑶轴槽中心平面对轴线对称度的检测将工件置于V形架内，选择一块与轴槽宽度尺寸相同的塞块塞入轴槽内，并使塞块的平面大致出于水平位置，用百分表检测塞块的A面与平板（或工作台台面）平面平行并读数，然后将工件转动180°，用百分表检测塞块B面与平板平面平行并读数，两次读数的差值，就是轴上键槽的对称度误差和（图3—37）。

2.轴上键槽铣削的质量分析
⑴轴槽宽度尺寸不合格的影响因素
1）没有经过试铣检查铣刀尺寸，就直接洗削工件，铣刀宽度尺寸或直径尺寸不合适。

2）铣刀有摆差，吃刀深度过大，进给量过大，产生“让刀”现象，将槽铣宽。

⑵轴槽两侧与工件轴线不对称的影响因素
1）铣刀对中不准、
2）铣削中，铣刀让刀量太大。

3）成批生产时，工件外圆尺寸公差太大。

4）轴槽两侧扩铣余量不一致。

⑶轴槽两侧与工件轴线不平行的影响因素（图3—38）
1）工件外圆直径不一致，有大小头。

2）用平口钳或V形架装夹工件时，平口钳或V形架没有校正好。

⑷轴槽槽底与工件轴线不平行的影响因素（图3—39）
1）工件的上素线未找准水平
2）选用的垫铁不行，或选用的两V形架不等高。
