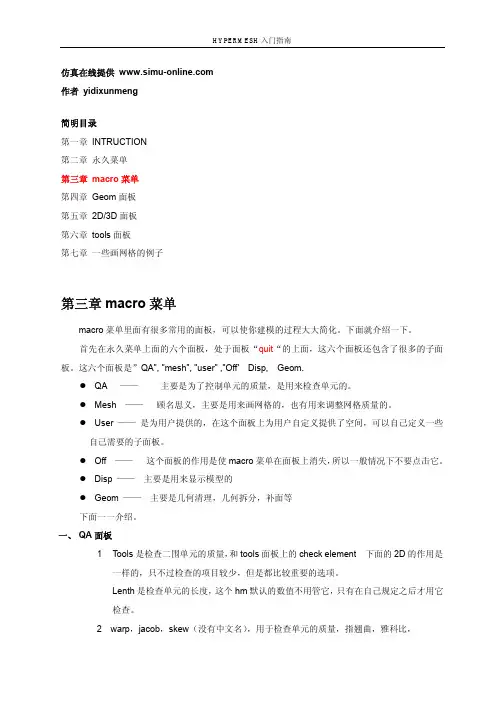

仿真在线提供 作者 yidixunmeng简明目录第一章INTRUCTION第二章永久菜单第三章macro菜单第四章Geom面板第五章2D/3D面板第六章tools面板第七章一些画网格的例子第三章macro菜单macro菜单里面有很多常用的面板，可以使你建模的过程大大简化。
下面就介绍一下。
首先在永久菜单上面的六个面板，处于面板“quit“的上面，这六个面板还包含了很多的子面板。
这六个面板是”QA”, ”mesh”, ”user” ,”Off’ Disp, Geom.QA ——主要是为了控制单元的质量，是用来检查单元的。
Mesh ——顾名思义，主要是用来画网格的，也有用来调整网格质量的。
User ——是为用户提供的，在这个面板上为用户自定义提供了空间，可以自己定义一些自己需要的子面板。
Off ——这个面板的作用是使macro菜单在面板上消失，所以一般情况下不要点击它。
Disp ——主要是用来显示模型的Geom ——主要是几何清理，几何拆分，补面等下面一一介绍。
一、QA面板1 Tools是检查二围单元的质量，和tools面板上的check element 下面的2D的作用是一样的，只不过检查的项目较少，但是都比较重要的选项。
Lenth是检查单元的长度，这个hm默认的数值不用管它，只有在自己规定之后才用它检查。
2 warp，jacob，skew（没有中文名），用于检查单元的质量，指翘曲，雅科比，三角形的四边形的（skew的图形解释由chinese_car收集）3 max angle，min angle下一层的Q——指qard就是四边形单元T——就是指三角形单元。
这两个就是检查这两种单元的最大角，以及最小角。
Tools下面的这些面板的功能是显示质量差的单元而隐藏质量好的单元。
这样单元质量的优劣就一目了然了。
点击前点击后4 remesh ——就是重画，如果你觉得开始画的单元的质量较差，或是检查不合格，就可以用这个面板了，当然在2D面板中也有这个面板，而且也比在macro中的remesh功能强大。
但是这个面板用起来比较方便，也可以大略的改善单元的质量。
使用前使用后5 smooth ——就是使单元过渡的更平滑，减少一些过渡的比较生硬的地方。
就好像在建模时，用圆角过渡相类似。
6 Find Attached ——就是找出依附于所显示的单元的所有单元。
意思就是说找出相邻的单元。
当你用mask键mask掉一些单元的时候，你突然想看看与他相邻的单元的情况，你就需要用到这个功能了。
而且是一步一步显示，这样你就不用担心一下子全都显示出来了。
想看哪个就看哪个，很方便。
7 Find Between ——就是找到两个components 所共享的单元。
8 Quality report ——点击这个键会出现一个窗口来显示二围单元质量检测的结果（点击check）。
包括不合格的单元的数目，所占的百分数等。
所有结果一目了然。
9 Model Tour ——点击这个面板，会在屏幕的左上角，出现一个窗口以及一个面板。
只显示单独的一个comp如果你选择了很多个comp的话，他的上面有back和next键，可以让你一个一个的观测每个你选择的comp，每次只出现一个comp。
他可以显示屏幕上的comp的序号，单元的数目以及单元的序号。
而且还有三个键find edges ——可以使你检查自由边，standard view——以标准形式显示。
Find attached——找出相邻的单元。
10 —— short cuts就是各个面板上选出来比较常用的检查单元的面板。
可以检查1D，2D以及3D 单元的质量，这三个面板和tools面板上面的字面板check element的前三个选项的功能是一样的。
主要在图中红线的地方不太一样。
Normals ——是检查单元的法向。
Edges ——是合并2D单元的结点。
Faces——是合并3D单元的结点。
Qi ——就是2D面板上的子面板qualityindex的view功能。
Cleanup 是2D面板上的子面板qualityindex上面的edit的功能点击这个两个键都会显示2D面板上的子面板qualityindex。
Replace ——是合并节点的功能。
是使其中一个节点代替另外一个节点Align ——这也是合并节点的。
只不过是使选择的第三个节点与前两个节点在一条直线上。
，二、mesh面板在这个面板上的许多与QA相同的键的用法相同。
在这面板上面的mesh下面的键主要是2D面板上automesh的功能。
其中tetra，spline，rule 是2D上的tetra的功能。
这在下一章会重点讲解。
这就不多说了。
Element与QA面板上的完全相同。
Split Warped 当quad单元的warpage 大于20的时候，使用这个面板就会将这些单元拆分成trias单元。
R-Mesh 重新划分单元。
使用这个面板可以自己定义一些参数Minimum edge length Maximum edge length Chordal deviation Fillet angle 等参数Element 下的Edit面板与1D/ 2D/ 3D page ------edit element 面板用法相同，可以拆分，合并，手动制作单元等。
三、Disp面板在display面板上的Geom——显示几何还是隐藏几何，elems——是单元的显示与否。
Shrink on的状态Vis opt 0和1的状态显示Vis opt 2的状态显示，可以显示自由边——红线，共享边——绿线，重合边——黄线等3的状态显示在surfs by edge下面Remove ——隐藏所选择的边所在的面选择前Add——显示所选择的边所依附的面.就是在增加显示一个面Only Selected ——只显示所选边所依附的面。
（看图中的白线）用这些面板，你就可以随心所欲的显示你所需要显示的面，而隐藏掉多余的面。
四、Geom 面板Washer——这个面板可以极大的提高孔的网格的质量。
使用这个面板选择一个圆后，会形成一个大约1.5倍所选择的圆的面。
因为在1.5倍圆孔周围会形成应力集中，而1.5倍之外的区域的应力近似的等于平均应力。
所以在1.5倍区域要细化网格。
就要用到这个功能。
Isolate Surface ——可以从3D模型中。
分离出一个面，只显示分离出来的面。
而其他的面隐藏。
Adj Circ Pts ——在所选择的圆上添加三个硬点，同时将这些点project到同心的圆上，以便画出高质量的网格。
Short cuts――该面板是从2D或者3D面板中的子面板中截取来的。
我在这里只把整个面板的总的用法大概的说一下，具体的用法在以后会详细介绍。
Fixed points 对点进行操作，可以添加删除fixed pointsAdd 2D page ?automesh panel ?cleanup subpanel - add point functionDelete 2D page ?automesh panel ?cleanup subpanel -- remove point functionReplace 2D page ?automesh panel ?cleanup subpanel -- replace point function Release Geom page ?geom cleanup ?fixed points subpanel ?release points function Project 2D page ?automesh panel ?proj to edge subpanel ?points to edges functionMidline 2D page ?automesh panel ?cleanup subpanel -- add point at midline function Edges 对边（线）进行操作。
主要是用用来几何清理，尤其是在画四面体单元的时候，不允许有自由边（红线），这时候几何清理非常重要。
在画六面体单元的时候，如果几何清理质量不高的话，划成六面体单元就会很困难。
Toggle 2D page ?automesh panel ?cleanup subpanel -- toggle functionEquiv Geom page ?geom cleanup panel ?edges subpanel ?equivalence functionDefillet Geom page ?defeature panel ?edge fillets subpanelTrm-Int Geom page ?defeature panel ?trim-intersect subpanel(Un)Sup Geom page ?geom cleanup panel ?edges subpanel ?(un)suppress tionProject Geom page ?surface edit panel ?trim with line subpanelSurfs-create对面进行操作，可以添加或删除面。
主要是用来补面用，如果你不慎删掉一个面的话，用这些命令就可以重新补上。
Spline 2D page ?spline panel ?lines collector and surface only optionRuled 2D page ?ruled panel ?line list collectors and surface only optionDrag 2D page ? drag panel ?drag geoms subpanel ?line list collector and surface only optionSweep 2D page ?line drag panel ?drag geoms subpanel ?line list collector and surface only optionSpin 2D page ?spin panel ?spin geoms subpanel ?line list collector and surface only optionSkin 2D page ?skin panel ?line list collector and surface only optionFiller Geom page ?surface edit panel ?filler surface subpanelMidsurf Geom page ?midsurface panel ?solid subpanelSurfs-edit 可以很方便的对面进行编辑。
