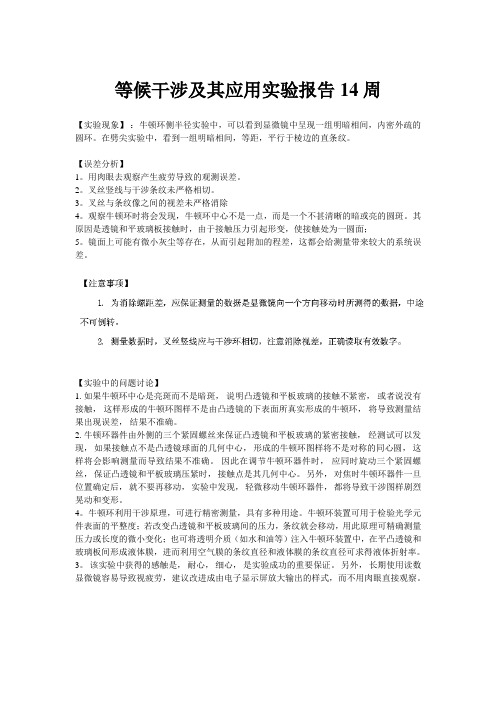

等候干涉及其应用实验报告14周【实验现象】:牛顿环侧半径实验中,可以看到显微镜中呈现一组明暗相间,内密外疏的圆环。
在劈尖实验中,看到一组明暗相间,等距,平行于棱边的直条纹。
【误差分析】1。
用肉眼去观察产生疲劳导致的观测误差。
2。
叉丝竖线与干涉条纹未严格相切。
3。
叉丝与条纹像之间的视差未严格消除4。
观察牛顿环时将会发现,牛顿环中心不是一点,而是一个不甚清晰的暗或亮的圆斑。
其原因是透镜和平玻璃板接触时,由于接触压力引起形变,使接触处为一圆面;5。
镜面上可能有微小灰尘等存在,从而引起附加的程差,这都会给测量带来较大的系统误差。
【实验中的问题讨论】1. 如果牛顿环中心是亮斑而不是暗斑,说明凸透镜和平板玻璃的接触不紧密,或者说没有接触,这样形成的牛顿环图样不是由凸透镜的下表面所真实形成的牛顿环,将导致测量结果出现误差,结果不准确。
2. 牛顿环器件由外侧的三个紧固螺丝来保证凸透镜和平板玻璃的紧密接触,经测试可以发现,如果接触点不是凸透镜球面的几何中心,形成的牛顿环图样将不是对称的同心圆,这样将会影响测量而导致结果不准确。
因此在调节牛顿环器件时,应同时旋动三个紧固螺丝,保证凸透镜和平板玻璃压紧时,接触点是其几何中心。
另外,对焦时牛顿环器件一旦位置确定后,就不要再移动,实验中发现,轻微移动牛顿环器件,都将导致干涉图样剧烈晃动和变形。
4。
牛顿环利用干涉原理,可进行精密测量,具有多种用途。
牛顿环装置可用于检验光学元件表面的平整度;若改变凸透镜和平板玻璃间的压力,条纹就会移动,用此原理可精确测量压力或长度的微小变化;也可将透明介质(如水和油等)注入牛顿环装置中,在平凸透镜和玻璃板间形成液体膜,进而利用空气膜的条纹直径和液体膜的条纹直径可求得液体折射率。
3。
该实验中获得的感触是,耐心,细心,是实验成功的重要保证。
另外,长期使用读数显微镜容易导致视疲劳,建议改进成由电子显示屏放大输出的样式,而不用肉眼直接观察。
等厚干涉原理与应用实验报告篇一:等厚干涉实验—牛顿环和劈尖干涉等厚干涉实验—牛顿环和劈尖干涉要观察到光的干涉图象,如何获得相干光就成了重要的问题,利用普通光源获得相干光的方法是把由光源上同一点发的光设法分成两部分,然后再使这两部分叠如起来。
由于这两部分光的相应部分实际上都来自同一发光原子的同一次发光,所以它们将满足相干条件而成为相干光。
获得相干光方法有两种。
一种叫分波阵面法,另一种叫分振幅法。

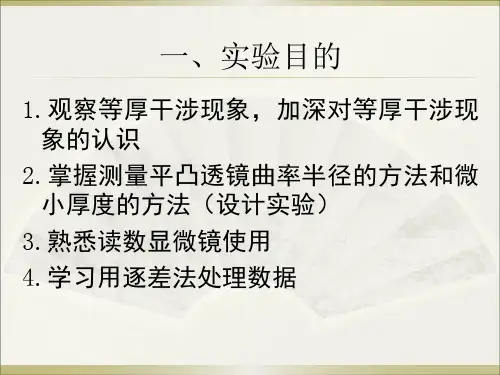

1.实验目的(1)通过对等厚干涉图象观察和测量,加深对光的波动性的认识。
(2)掌握读数显微镜的基本调节和测量操作。
(3)掌握用牛顿环法测量透镜的曲率半径和用劈尖干涉法测量玻璃丝微小直径的实验方法(4)学习用图解法和逐差法处理数据。
2.实验仪器读数显微镜,牛顿环,钠光灯3.实验原理我们所讨论的等厚干涉就属于分振幅干涉现象。
分振幅干涉就是利用透明薄膜上下表面对入射光的反射、折射,将入射能量(也可说振幅)分成若干部分,然后相遇而产生干涉。
分振幅干涉分两类称等厚干涉,一类称等倾干涉。
用一束单色平行光照射透明薄膜,薄膜上表面反射光与下表面反射光来自于同一入射Rre(a)(b)图9-1 牛顿环装置和干涉图样光,满足相干条件。
当入射光入射角不变,薄膜厚度不同发生变化,那么不同厚度处可满足不同的干涉明暗条件,出现干涉明暗条纹,相同厚度处一定满足同样的干涉条件,因此同一干涉条纹下对应同样的薄膜厚度。
这种干涉称为等厚干涉,相应干涉条纹称为等厚干涉条纹。
等厚干涉现象在光学加工中有着广泛应用,牛顿环和劈尖干涉就属于等厚干涉。
下面分别讨论其原理及应用:(1)用牛顿环法测定透镜球面的曲率半径牛顿环装置是由一块曲率半径较大的平凸玻璃透镜和一块光学平玻璃片(又称“平晶”)相接触而组成的。
相互接触的透镜凸面与平玻璃片平面之间的空气间隙,构成一个空气薄膜间隙,空气膜的厚度从中心接触点到边缘逐渐增加。
如图9-1(a)所示。
当单色光垂直地照射于牛顿环装置时(如图9-1),如果从反射光的方向观察,就可以看到透镜与平板玻璃接触处有一个暗点,周围环绕着一簇同心的明暗相间的内疏外密圆环,这些圆环就叫做牛顿环,如图9-1(b)所示.在平凸透镜和平板玻璃之间有一层很薄的空气层,通过透镜的单色光一部分在透镜和空气层的交界面上反射,一部分通过空气层在平板玻璃上表面上反射,这两部分反射光符合相干条件,它们在平面透镜的凸面上相遇时就会产生干涉现象。
等厚干涉的原理、特点和应用1. 等厚干涉的原理等厚干涉是一种光学干涉现象,指的是光线在具有两个或多个等厚介质间传播时发生的干涉效应。
它基于菲涅尔(Fresnel)原理,即光线在介质边界上发生反射和折射的规律,导致光线的相位差引起干涉现象。
2. 等厚干涉的特点•等厚等相位线:等厚干涉的最显著特点是产生一系列彼此平行的等厚等相位线。
在等厚干涉图上,等厚线呈现为彩虹色的同心圆。
•颜色分布规律:等厚干涉中,不同颜色的环呈现特定的分布规律。
通常,中心为黑白交替的暗环,向外围逐渐过渡为彩虹色的明亮环。
•相位差的影响:等厚干涉的颜色变化与光线在相邻等厚介质中的相位差有关。
相位差的大小决定了干涉环的颜色与宽度。
3. 等厚干涉的应用3.1 表面形貌测量等厚干涉可用于表面形貌测量,通过观察干涉图案的等厚等相位线变化,可以推断出被测表面的形状和曲率。
这被广泛应用于光学元件的制造、光学仪器的校准以及微小器件的表面测量。
3.2 涂层薄膜分析等厚干涉也可以用于涂层薄膜的分析。
由于不同材料的折射率不同,涂层的厚度会导致光线的相位差,从而形成干涉图案。
通过观察和分析这些干涉图案,可以测量涂层薄膜的厚度、折射率和均匀性等参数。
3.3 正交偏光干涉等厚干涉可与正交偏光干涉相结合,用于材料的应力分析。
通过在光路中加入一个用于改变光线偏振方向的偏光片,可以观察到具有不同偏振方向的光线在材料中传播产生的干涉图案。
通过分析多组干涉图案,可以推断材料中的应力分布和应力状态。
3.4 光学显微镜等厚干涉技术在光学显微镜中得到了广泛应用。
基于等厚干涉的光学显微镜可以实现高分辨率的成像,对于材料的微观结构和表面形貌进行观察和分析。
在生物学、材料科学和纳米科技等领域中,该技术被广泛用于微观结构与性能的研究。
结论等厚干涉作为一种光学干涉现象,通过光线的相位差引起干涉图案的形成,具有等厚等相位线、颜色分布规律等特点。
其重要应用包括表面形貌测量、涂层薄膜分析、正交偏光干涉和光学显微镜等领域。
光的等厚干涉现象与应用光的干涉现象是光学中的一个经典现象,它是指光波的两个或多个波前相互干涉而引起的强度变化现象。
其中,光的等厚干涉是一种特殊的干涉现象,在该干涉现象中,干涉产生的原因是通过略微倾斜的两面平行玻璃板或者泡沫等等薄膜传播的光线,它们的路径差恰好为波长的整数倍。
等厚干涉是一种非常重要的干涉现象,它发生在两块平行板状物体之间的光线相互作用时。
当光线从第一块平板射向第二块平板时,由于两个平板彼此平行,所以从第一块平板射向第二块平板的光线在传播过程中不会发生偏折,但是由于两个平板间存在一定的距离,则会使得从前一个平板传过来的光线与从后一个平板传过来的光线存在不同的光程差。
由于光程差不同,所以在两块平板之间,同一条光线的相邻两束光线之间存在相位差,因此在这两个光线相遇的地方就会发生干涉现象。
当两束光线相遇时,由于在传播过程中产生的相位差不同,所以它们所遮挡掉的光线的强度也不同,这就形成了等厚干涉的特殊形式。
二、应用1.波长测量等厚干涉可以广泛应用于波长测量。
这是因为当光线在两个平板之间传播时,两个平板间距离(t)是相等的,因此,当出射光谱在干涉的区域中产生两个最亮的条纹时,波长就可以通过下列公式计算:λ=2t/N,其中N是最亮的条纹数量。
2. 晶体缺陷检测等厚干涉也可以应用于晶体缺陷检测。
当电子通过一个晶体时,它们会有不同的能量、速度和方向,一些电子会打翻晶体原子并留下一个暂时缺口。
这个缺口将使传递的电子发生相移,这就引发了等厚干涉。
通过观察干涉条纹的形状,可以确定缺陷的深度,从而推断其大小和位置。
3. 表面形态的检测等厚干涉还用于检测表面形态。
为此,必须将被测试物品放置在两个平行平板之间,然后通过照射亮光线来观察干涉条纹的形状。
通过干涉条纹的形状可以获取被测面的形状。
总之,光的等厚干涉是一种非常重要的干涉现象,在物理和化学领域有着广泛的应用。
因此,对等厚干涉现象的深入研究和应用,对于推动科技进步和提高生产效率具有重要的意义。

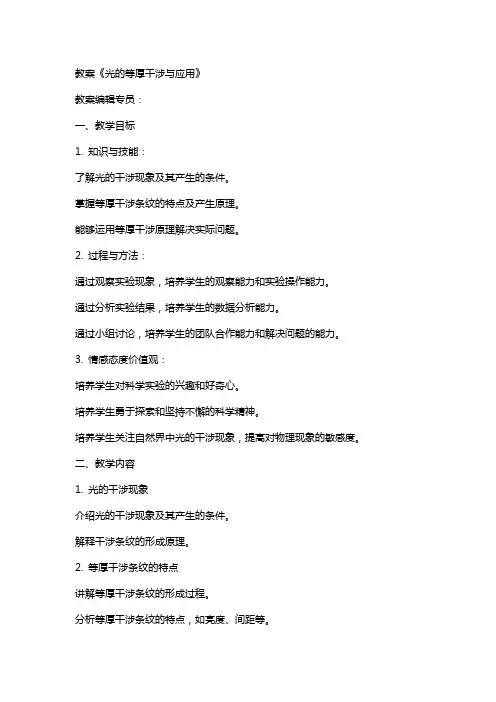

教案《光的等厚干涉与应用》教案编辑专员:一、教学目标1. 知识与技能:了解光的干涉现象及其产生的条件。
掌握等厚干涉条纹的特点及产生原理。
能够运用等厚干涉原理解决实际问题。
2. 过程与方法:通过观察实验现象,培养学生的观察能力和实验操作能力。
通过分析实验结果,培养学生的数据分析能力。
通过小组讨论,培养学生的团队合作能力和解决问题的能力。
3. 情感态度价值观:培养学生对科学实验的兴趣和好奇心。
培养学生勇于探索和坚持不懈的科学精神。
培养学生关注自然界中光的干涉现象,提高对物理现象的敏感度。
二、教学内容1. 光的干涉现象介绍光的干涉现象及其产生的条件。
解释干涉条纹的形成原理。
2. 等厚干涉条纹的特点讲解等厚干涉条纹的形成过程。
分析等厚干涉条纹的特点,如亮度、间距等。
3. 实验操作与观察指导学生进行实验操作,观察等厚干涉现象。
引导学生观察并记录实验现象,如干涉条纹的形状、间距等。
4. 数据分析与讨论引导学生分析实验结果,如干涉条纹的变化原因。
组织学生进行小组讨论,分享各自的观察和分析结果。
5. 应用实例介绍等厚干涉原理在实际生活中的应用实例,如光学滤波器、厚度测量等。
引导学生思考等厚干涉原理在其他领域的潜在应用。
三、教学方法1. 实验演示法:通过实验演示等厚干涉现象,引导学生观察和理解干涉原理。
2. 问题导向法:提出问题引导学生思考和讨论,激发学生的学习兴趣和探究欲望。
3. 小组讨论法:组织学生进行小组讨论,促进学生之间的交流与合作,培养团队合作能力。
4. 案例分析法:通过介绍实际应用实例,帮助学生将理论知识与实际问题相结合,提高解决问题的能力。
四、教学资源1. 实验器材:干涉实验装置、光源、光屏等。
2. 多媒体教学:PPT课件、实验视频等。
3. 参考资料:相关教材、学术论文等。
五、教学评价1. 课堂参与度:观察学生在课堂上的发言和提问情况,评估学生的参与度。
2. 实验报告:评估学生的实验观察、数据记录和分析能力。
等厚干涉的工作原理和应用工作原理等厚干涉是一种光学干涉现象,它基于光线在介质中传播时的干涉效应。
在等厚干涉中,当光线通过一块具有等厚的透明介质时,光线会发生干涉,形成明暗条纹。
这些明暗条纹的出现是由于光线在通过介质时以不同的相位到达观察者的眼睛。
等厚干涉的原理等厚干涉的原理基于光线传播过程中的两个基本原理:光的波动性和叠加原理。
光的波动性是指光可以被看作是波动的电磁场。
光线在介质中传播时,会发生折射和反射,这些过程都可以看作是波动的电磁场沿特定方向的传播。
叠加原理是指当两个或多个波相遇时,它们会叠加在一起形成一个新的波。
在等厚干涉中,当光线从不同路径通过透明介质时,它们会叠加在一起形成明暗条纹。
发生等厚干涉的条件等厚干涉发生的条件包括:1.光源必须是连续的、单色的光源。
单色光指的是波长相同的光,例如激光器发射的光。
2.介质必须是透明的、具有相同的厚度。
只有具有相同厚度的介质才能使光线以相同的相位到达观察者的眼睛。
3.光线必须以一定的角度穿过介质。
当光线以特定角度穿过介质时,才会发生干涉。
应用等厚干涉在光学测量中的应用等厚干涉在光学测量中有广泛的应用,其中包括:1.表面形貌测量。
通过观察等厚干涉条纹的形态变化,可以测量表面的形貌和形变,从而利用这些信息进行表面质量评估和产品检测。
2.薄膜厚度测量。
等厚干涉可以用来测量透明材料的薄膜厚度,例如涂层、薄膜和玻璃等。
通过分析等厚干涉条纹的间距,可以计算出薄膜的厚度。
3.材料折射率测量。
等厚干涉可以用来测量材料的折射率,即光线在材料中的传播速度。
通过分析等厚干涉条纹的位置和形态变化,可以计算出材料的折射率。
等厚干涉在光学成像中的应用等厚干涉在光学成像中也有一些重要的应用,包括:1.厚度图像生成。
通过观察等厚干涉条纹的形态和分布,可以生成物体的厚度图像。
这对于材料的质量控制和产品的检测非常有价值。
2.目标定位和跟踪。
等厚干涉可以用来定位和跟踪目标。
通过观察等厚干涉条纹的变化,可以精确确定目标的位置和运动状态。
