电磁兼容实验室需要的仪器

电磁兼容测试计划书1.引言2.测试目标本次电磁兼容测试的主要目标是：-确保被测试设备在电磁环境中的正常运行；-验证被测试设备在与其他已有设备共同工作时的互不干扰性。

3.测试环境3.1电磁环境本次测试将在具有典型电磁环境的实验室中进行，包括电磁辐射场和电磁传导环境。

3.2测试设备本次测试所需的设备包括：-电磁辐射场发生器-电磁辐射场接收器-电磁辐射场监测仪-电磁传导环境发生器-电磁传导环境接收器-电磁传导环境监测仪4.测试步骤4.1电磁辐射场测试4.1.1准备被测试设备，包括调整设备的工作状态和设置测试参数。

4.1.2根据测试要求，设置电磁辐射场发生器的参数。

4.1.3将被测试设备放置在电磁辐射场发生器中，将辐射场发生器激活。

4.1.4使用电磁辐射场接收器对辐射场的辐射强度进行测量和记录。

4.1.5根据测试要求，对电磁辐射场进行调整和优化。

4.1.6再次使用电磁辐射场接收器对辐射场的辐射强度进行测量和记录。

4.1.7分析测试结果，判断被测试设备在电磁辐射场中的兼容性。

4.2电磁传导环境测试4.2.1准备被测试设备，包括调整设备的工作状态和设置测试参数。

4.2.2根据测试要求，设置电磁传导环境发生器的参数。

4.2.3将被测试设备放置在电磁传导环境发生器中，将传导环境发生器激活。

4.2.4使用电磁传导环境接收器对传导环境中的电磁干扰进行测量和记录。

4.2.5根据测试要求，对电磁传导环境进行调整和优化。

4.2.6再次使用电磁传导环境接收器对传导环境中的电磁干扰进行测量和记录。

4.2.7分析测试结果，判断被测试设备在电磁传导环境中的兼容性。

5.测试时间表本次测试将按照以下时间表进行：-第一周：准备设备，设置测试参数。

-第二周：进行辐射场测试，记录和分析结果。

-第三周：进行传导环境测试，记录和分析结果。

-第四周：整理测试结果，编写测试报告。

6.风险管理本次测试可能存在的风险包括测试设备的故障、测试环境变化等。

电磁兼容实验室建设方案实验条件:首先，建成EMC实验室的房间或地方必须洁净，没有无关物品，完全专用于EMC测量。

只要条件许可，绝对需要一个由金属制成并可靠连接大地的地参考平面；如果条件不允许(如房间不在第一层)，至少应该接保护地系统。

实验室内的所有金属物体必须可靠接地或予以清除。

电源系统必须“净化”(在电源进入EMC实验室之前的某处正确接入线滤波器)。

实验项目:1)(CE)传导发射测试---需要一台频谱分析仪(或EMI接收器)、电缆和LISN(线阻抗稳定网络，手工制作或外购)，如果可能的话，还应该有一个屏蔽房间(最起码有一个屏蔽帐篷)和一张距地面80cm的绝缘桌。

2)(RE)辐射发射测试---需要同样的频谱分析仪或EMI接收器、一副天线、电缆和OATS(开放区域测试场地或(半)电波暗室)；为测量干扰功率而制作或外购的吸收钳。

3)（H/F）谐波测试(与闪烁测试)---如果要进行完全兼容测试，则需要专用设备(专用谐波分析仪)；但如果仅为评估的话，一台便携式谐波分析仪甚至一台能进行FFT评估的示波器就足够了。

4)ESD(静电释放)抗扰度测试---只有ESD枪才能可靠评估该项测试的结果。

5)(RI)辐射电磁场抗扰度测试---需要与辐射发射测试类似的设备，此外还需要信号发生器、放大器、衰减器、场强仪，可能还需要一台计算机。

6)(CI)传导骚扰抗扰度测试---需要的设备与1)和5)类似，另外再加上CND(异种耦合解耦网络)，但不需要天线。

7)电快速瞬变(EFT/Burst)抗扰度测试。

8)浪涌抗扰度测试(Surge)。

9)电源频率磁场抗扰度测试(MS)。

10)电压骤降、短时中断与电压变化抗扰度测试。

(V-dips)从7)到10)的最后四项测试需要专用设备，这些设备可从多个厂商买到。

实验内容:1)传导发射的测试多年来，电子产品制造商遇到的最困难的问题可能就是在传导发射方面，因此本文首先就此进行讨论。

传导发射的测试装置如图1所示。

电磁兼容技术实验报告实验目的：本实验旨在通过实际操作，使学生了解电磁兼容性（EMC）的基本概念，掌握电磁干扰（EMI）的测试方法，以及学习如何评估和改进设备或系统的电磁兼容性。

实验原理：电磁兼容性是指设备或系统在电磁环境中能够正常工作，同时不对其他设备产生不可接受的电磁干扰。

电磁干扰主要来源于电源线、信号线和空间辐射。

通过测量设备在特定条件下的辐射和传导干扰水平，可以评估其电磁兼容性。

实验设备与材料：1. 电磁兼容性测试设备一套，包括接收机、天线、测试软件等。

2. 待测设备，例如个人电脑、手机等。

3. 屏蔽室或开放场，用于进行辐射干扰测试。

4. 电源线、信号线等连接线。

实验步骤：1. 准备实验环境，确保测试设备和待测设备均处于正常工作状态。

2. 将待测设备放置在屏蔽室内或开放场中，连接好所有必要的电源线和信号线。

3. 打开测试设备，设置测试参数，包括频率范围、测试模式等。

4. 进行辐射干扰测试，记录待测设备在不同频率下的干扰水平。

5. 进行传导干扰测试，使用接收机测量待测设备通过电源线和信号线产生的干扰。

6. 分析测试结果，评估待测设备的电磁兼容性。

实验结果：在本次实验中，我们对个人电脑和手机进行了电磁兼容性测试。

测试结果显示，个人电脑在高频段的辐射干扰水平较高，而手机在低频段的传导干扰水平较高。

这可能与设备内部的电路设计和屏蔽措施有关。

实验结论：通过本次实验，我们了解到电磁兼容性的重要性，以及如何通过测试来评估设备的电磁兼容性。

实验结果表明，不同设备在不同频率下的干扰水平存在差异，这提示我们在设计和使用电子设备时，需要考虑其电磁兼容性，以减少对其他设备的干扰。

建议：1. 加强对电子设备内部电路的屏蔽，减少辐射干扰。

2. 优化电源线和信号线的布局，降低传导干扰。

3. 在设计电子设备时，应充分考虑电磁兼容性标准，确保设备能够在复杂的电磁环境中稳定工作。

实验心得：通过本次电磁兼容技术实验，我们不仅学习到了理论知识，还通过实际操作加深了对电磁兼容性的认识。

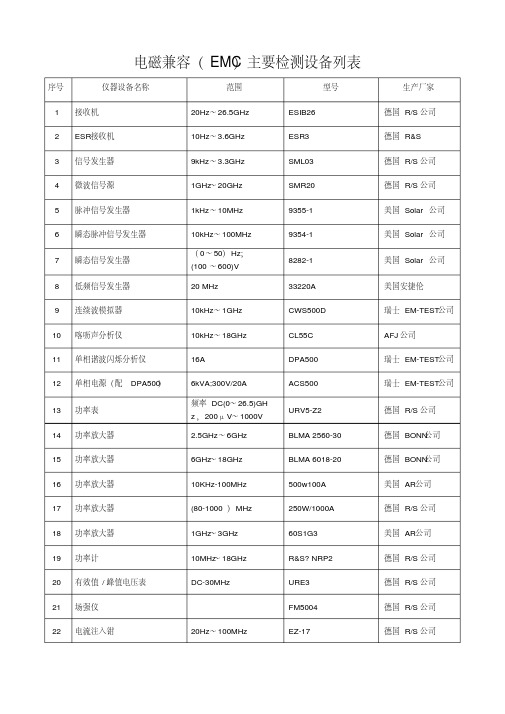

电磁兼容（EMC）主要检测设备列表序号仪器设备名称范围型号生产厂家1 接收机20Hz～26.5GHz ESIB26 德国R/S公司2 ESR接收机10Hz～3.6GHz ESR3 德国R&S3 信号发生器9kHz～3.3GHz SML03 德国R/S公司4 微波信号源1GHz～20GHz SMR20 德国R/S公司5 脉冲信号发生器1kHz～10MHz 9355-1 美国Solar公司6 瞬态脉冲信号发生器10kHz～100MHz 9354-1 美国Solar公司7 瞬态信号发生器（0～50）Hz；(100～600)V8282-1 美国Solar公司8 低频信号发生器20 MHz 33220A 美国安捷伦9 连续波模拟器10kHz～1GHz CWS500D 瑞士EM-TEST公司10 喀呖声分析仪10kHz～18GHz CL55C AFJ公司11 单相谐波闪烁分析仪16A DPA500 瑞士EM-TEST公司12 单相电源（配DPA500）6kVA;300V/20A ACS500 瑞士EM-TEST公司13 功率表频率DC(0～26.5)GHz，200μV～1000VURV5-Z2 德国R/S公司14 功率放大器 2.5GHz～6GHz BLMA 2560-30 德国BONN公司15 功率放大器6GHz～18GHz BLMA 6018-20 德国BONN公司16 功率放大器10KHz-100MHz 500w100A 美国AR公司17 功率放大器(80-1000）MHz 250W/1000A 德国R/S公司18 功率放大器1GHz～3GHz 60S1G3 美国AR公司19 功率计10MHz～18GHz R&S? NRP2德国R/S公司20 有效值/峰值电压表DC-30MHz URE3 德国R/S公司21 场强仪FM5004 德国R/S公司22 电流注入钳20Hz～100MHz EZ-17 德国R/S公司。

《电磁兼容实验》指导书华北电力大学电磁场与电磁兼容实验室2006年12月实验一静电放电抗扰度试验 (3)实验二射频电磁场辐射抗扰度实验 (5)实验三电快速瞬变脉冲群抗扰度试验 (9)实验四浪涌抗扰度试验 (11)实验五振荡波抗扰度试验 (12)实验六屏蔽电缆耦合试验任务书 (14)实验七电磁场屏蔽试验任务书 (15)实验一静电放电抗扰度试验概述引用标准：GB/T17626.2(IEC61000-4-2)标准的依据：人体放电试验等级：空气放电、接触放电四级。

一、实验目的1.掌握静放电试验的步骤和要求。

2.掌握静电放电试验的试验室配置。

3, 了解静电放电枪功能及使用方法。

二、实验设备：静电放电枪、接地系统、试验台、水平和垂直耦合板、绝缘垫、耦合板放电线三、实验容：1.介绍试验的标准配置要求。

接地系统、设备要求(位置、接地、线缆)、耦合板＞台式设备：＞落地式设备：2.介绍静电放电枪的功能及使用。

＞结构及附件：接地线、放电头、主机＞功能及使用联接3.试验的实施＞试验应根据试验计划进行。

试验计划容包括：——受试设备的典型工作条件；——受试设备是按台式还是按落地式设备进行试验；——确定施加放电点；——在每个点上，是采用接触放电还是空气放电；——所使用的试验等级——符合性试验中在每个点施加放电的次数（至少施加十次单次放电（以最敏感的极性），连续单次放电的时间间隔至少1秒。

——是否还进行安装后的试验＞直接放电试验：空气放电、接触放电I.选择放电试验点、面II.选择放电方式及要求：选择空气放电或接触放电。

空气放电和接触放电的放电要求。

＞间接放电试验：水平耦合、垂直耦合。

放电位置及要求。

四、报告要求：根据以上试验及试验标准归纳、总结出试验程序及要求。

实验二射频电磁场辐射抗扰度实验概述引用标准：GB/T17626.2 (idt IEC61000-4-2) 标准依据：空间射频辐射电磁波实验等级：三级一、实验目的：1. 了解试验设备、设施的功能及作用。

电磁兼容测试常见故障及排除技术以下为正文：什么是电磁兼容之测试故障?有什么解决办法?对于从事EMC的工程师，在日常工作中经常会遇到瓶颈，而解决这样的问题需要很多时间和精力。

比如说，EMC测试包括两大方面内容：对其向外界发送的电磁骚扰强度进行测试，以便确认是否符合有关标准规定的限制值要求;对其在规定电磁骚扰强度的电磁环境条件下进行敏感度测试，以便确认是否符合有关标准规定的抗扰度要求。

对于从事单片机应用系统设计的工程技术人员来说，掌握一定的EMC测试技术是十分必要的。

1、EMC测试(1)测试环境为了保证测试结果的准确和可靠性，电磁兼容性测量对测试环境有较高的要求，测量场地有室外开阔场地、屏蔽室或电波暗室等。

(2)测试设备电磁兼容测量设备分为两类：一类是电磁干扰测量设备，设备接上适当的传感器，就可以进行电磁干扰的测量;另一类是在电磁敏感度测量，设备模拟不同干扰源，通过适当的耦合/去耦网络、传感器或天线，施加于各类被测设备，用作敏感度或干扰度测量。

(3)测量方法电磁兼容性测试依据标准的不同，有许多种测量方法，但归纳起来可分为4类;传导发射测试、辐射发射测试、传导敏感度(抗扰度)测试和辐射敏感度(抗扰度)测试。

(4)测试准备①试验场地条件：EMC测试实验室为电波半暗室和屏蔽室。

前者用于辐射发射和辐射敏感测试，后者用于传导发射和传导敏感度测试。

②环境电平要求：传导和辐射的电磁环境电平最好远低于标准规定的极限值，一般使环境电平至少低于极限值6dB。

③试验桌。

④测量设备和被测设备的隔离。

⑤敏感性判别准则：一般由被测方提供，并实话监视和判别，以测量和观察的方式确定性能降低的程度。

⑥被测设备的放置：为保证实验的重复性，对被测设备的放置方式通常有具体的规定。

(5)测试种类传导发射测试、辐射发送测试、传导抗扰度测试、辐射抗扰度测试。

(6)常用测量仪电磁干扰(EMI)和电磁敏感度(EMS)测试，需要用到许多电子仪器，如频谱分析仪、电磁场干扰测量仪、信号源、功能放大器、示波器等。

电磁兼容实验室建设标准
电磁兼容实验室建设标准如下：
1.环境条件：对于电磁兼容实验，必须在相对湿度<85%、无尘、无震动、静
电干扰小的环境中进行。

2.安全性：电磁兼容实验室必须保证具有良好的防火、防盗、防潮、防腐蚀
等安全措施，并配备消防器材和紧急处理设备。

3.空间要求：电磁兼容实验室的空间大小应根据测试仪器的种类和数量进行
合理规划，并应满足所有测试仪器的安装、调试和维护的需要。

4.布线：电磁兼容实验室的布线应采用屏蔽线缆或者其他金属管道，以减少
外界干扰。

5.接地：电磁兼容实验室必须进行可靠的接地，以保证测试结果的准确性。

6.照明：电磁兼容实验室应配备充足的照明设备，以保证各种测试仪器的读
数清晰、准确。

7.温度和湿度：电磁兼容实验室应保持适宜的温度和湿度，以确保测试结果
的准确性。

8.设备：电磁兼容实验室应配备各种必要的测试仪器和辅助设备，如示波
器、频谱分析仪、信号发生器等。

电磁兼容实验室建设设计随着科技的不断发展，电子设备在现代生活中占据了越来越重要的地位，但与之伴随的问题就是电磁兼容性问题的不断凸显。

因此，建设和设计一所能够有效测试电子设备电磁兼容性的电磁兼容实验室就显得尤为重要。

一、建设需求1.放宽设备要求：现有的电磁兼容实验室很难适应当前电子技术不断发展的趋势，因为它们所需的精密设备昂贵，无法随着新设备的引进而更新。

2.扩大测试范围：当今电子设备的类型和多样性，使得测试范围的需要也越来越广泛，需要大型测试设备。

由此，实验室应该考虑到更多的测试条件，以适应更多类型的电子设备测试。

3.提高测试效率：当前的电磁兼容实验室测试周期长、效率低，无法满足快节奏的现代技术环境需求，造成成本上的浪费。

因此，需要新的设计方案以改进这一问题。

二、设计方案1.创新的测试仪器：可以采用类似于快速成型的方式进行测试设备的制造，并引进整合式的大型测试仪器，以满足测试范围的增大。

2.实验室布局规划：实验室应该以功能分区的方法，将实验室分为不同的区域，使得科学家能够更加容易地找到所需的设备。

在这种布局下，不同区域的设备不会相互干扰，便于进行更加全面和科学的实验。

3.本地化实验设计：实验室可以在不同的场景下进行本地化实验设计。

例如，可以将实验室设在沿海地区，以研究上述地区和客户所需的设备的电磁兼容性。

这种对实验室的能力和实验室所在地区的特点的整合，可以为科学研究提供更精细、可信赖的数据，且有助于推进科技领域的发展。

三、实验室管理1.标准化的操作流程：为了更高效地使用实验室并确保数据准确性，需要制定实验操作流程的标准。

流程应包括设备的使用及维护、数据管理以及文件记录等部分，以确保实验保持统一，数据收集和记录精确。

2.实验设备的维护：由于实验室的设备非常昂贵，因此实验室管理者必须负责实验设备的维护，确保设备的长期有效使用，减少设备维护所需的额外成本。

四、总结综上所述，电磁兼容实验室是当今电子技术发展中不可或缺的一部分，必须循序渐进地进行建设和设计。

实验室认可/资质认定对电磁兼容实验室的要求国网南京自动化研究院 国家电网公司自动化设备电磁兼容实验室汤效军摘要：在电力行业各质检中心/电力试验研究院纷纷建立电磁兼容实验室并获得实验室认可/资质认定资质的情况下，本文就电磁兼容实验室在管理和技术方面如何满足实验室认可/资质认定的要求问题进行了讨论，并逐一列举了具体的要求条款和解释。

本文提出的总结性论点对我国电力行业电磁兼容实验室在持续维护相关资质目标下的运行和管理具有一定的参考价值。

关键词：电磁兼容 实验室认可 资质认定 计量认证0引言目前我国电力行业的实验室包括国网/南网直属的质检中心/实验室、各电力集团公司和省电力公司直属的电力试验研究院、有些地调实验室和各工程局实验室。

随着我国社会的进步和电力行业发展对质量要求的提高，这种要求已归纳到对检测和校准实验室的规范和能力的要求上来。

在当前情况下，上述实验室已经大部分通过了实验室认可和资质认定（有部份是国家级资质认定，有部份是地方级资质认定），这说明此类实验室在管理和技术两个方面均已能够按照实验室认可和资质认定的要求开展活动。

大家知道，电磁兼容技术是近年来刚刚开始迅速发展的设计和检测技术，它在产品性能和环境监测上具有举足轻重的地位，并在电力自动化技术领域扮演了越来越重要的角色。

现在各个实验室基本上已经设立了电磁兼容检测试验项目，有的还专门成立了电磁兼容实验室。

在实验室的运行中，有许多实验室人员虽然经过了质量管理体系培训，虽然学习过了《检测和校准实验室能力认可准则》和《实验室资质认定评审准则》（以下简称：认可准则和评审准则），但是对电磁兼容实验室在满足资质要求的前提下如何运行，有哪些具体要求条款，如何活学活用要求条款还是不太清楚，甚至感到比较茫然。

因此，进一步说明实验室认可/资质认定对电磁兼容实验室的要求，逐项列出并解释要求条款的实际含义就显得十分必要了。

1依据电磁兼容实验室的管理和技术要求的评定应当以如下文件为依据：z CNAS-CL01 2006 检测和校准实验室能力认可准则z CNAS-CL11 2006 检测和校准实验室能力认可准则在电气检测领域的应用说明z CNAS-CL16 2006 检测和校准实验室能力认可准则在电磁兼容检测领域的应用说明z CNAS-GL07:2006 EMC检测领域不确定度的评估指南z CNAS-WI14-01 2006 实验室认可评审工作指导书z国认实函[2006]141号 实验室资质认定评审准则一般地，电磁兼容实验室需要满足《认可准则》和《评审准则》的要求。
