EMC电磁兼容测试实验室的分类

电磁兼容实验室简介本实验室包括电磁场、电磁兼容理论、现代电磁检测基础实验室。

电磁场课程是“电气工程及其自动化专业”“电子信息专业”“通信工程专业”“电子科学技术专业”“生物医学工程专业”的专业基础课，内容含电磁场和电磁波两部分。

现代电气装备的发展，一方面与计算机控制技术、电子器件变流技术紧密结合，已经发展为电子电机、电子电器等一体化、智能化电气装备，但同时高速开断的器件形成了严重的电磁干扰；另一方面，电机、电器的设计趋向空间紧凑化、能量高密度化，使部件之间电磁影响严重，无论装置内部以及对外部电力系统及其他设备电磁影响加剧。

90年代以来国际上形成了电气装备电磁兼容性研究热点，在国内外电气领域开设电磁兼容性课程。

随着学校办学规模的不断扩大，国家产业政策的调整，专业课程内容、结构调整的需求，为了满足《现代检测技术基础》、《检测与转换》、《电机测试技术基础》、《电器测试技术基础》等课程对实验条件的要求，新建了现代电磁检测基础实验室。

其宗旨是：面向本校全体本科生，以满足上述课程的实验要求；兼顾硕士研究生进行课题研究的需求。

本实验室主要针对电磁、位移、速度、力及力矩等物理量，特别是快速变化量、微弱信号以及高精度检测而建立的。

本实验室设置以下实验：●电场模拟●无损耗传输线的研究●时变电磁场演示实验●电磁波的基本性质和简单的测量方法●电器放电噪声测试●变流装置及开关器件谐波干扰测试●屏蔽与接地效应检测●辐射EMC测试●传导性干扰测定●力及力矩测量、变速度检测●电气设备输入及输出测量●多通道磁测量●基本电量准确测量●弱信号检测●震动频谱分析面向的课程为：电磁场理论、电磁兼容技术基础、现代检测技术基础、工程电磁场基础、电量与非电量测量等。

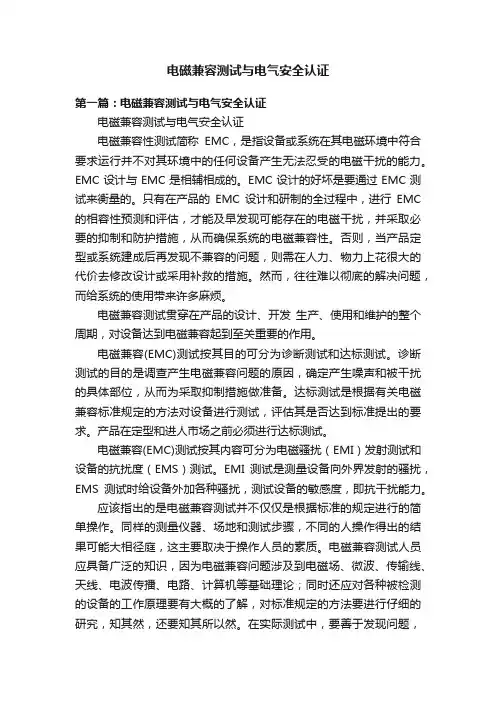

电磁兼容测试与电气安全认证第一篇：电磁兼容测试与电气安全认证电磁兼容测试与电气安全认证电磁兼容性测试简称EMC，是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。

EMC设计与EMC是相辅相成的。

EMC设计的好坏是要通过EMC测试来衡量的。

只有在产品的EMC设计和研制的全过程中，进行EMC 的相容性预测和评估，才能及早发现可能存在的电磁干扰，并采取必要的抑制和防护措施，从而确保系统的电磁兼容性。

否则，当产品定型或系统建成后再发现不兼容的问题，则需在人力、物力上花很大的代价去修改设计或采用补救的措施。

然而，往往难以彻底的解决问题，而给系统的使用带来许多麻烦。

电磁兼容测试贯穿在产品的设计、开发生产、使用和维护的整个周期，对设备达到电磁兼容起到至关重要的作用。

电磁兼容(EMC)测试按其目的可分为诊断测试和达标测试。

诊断测试的目的是调查产生电磁兼容问题的原因，确定产生噪声和被干扰的具体部位，从而为采取抑制措施做准备。

达标测试是根据有关电磁兼容标准规定的方法对设备进行测试，评估其是否达到标准提出的要求。

产品在定型和进人市场之前必须进行达标测试。

电磁兼容(EMC)测试按其内容可分为电磁骚扰（EMI）发射测试和设备的抗扰度（EMS）测试。

EMI测试是测量设备向外界发射的骚扰，EMS测试时给设备外加各种骚扰，测试设备的敏感度，即抗干扰能力。

应该指出的是电磁兼容测试并不仅仅是根据标准的规定进行的简单操作。

同样的测量仪器、场地和测试步骤，不同的人操作得出的结果可能大相径庭，这主要取决于操作人员的素质。

电磁兼容测试人员应具备广泛的知识，因为电磁兼容问题涉及到电磁场、微波、传输线、天线、电波传播、电路、计算机等基础理论；同时还应对各种被检测的设备的工作原理要有大概的了解，对标准规定的方法要进行仔细的研究，知其然，还要知其所以然。

在实际测试中，要善于发现问题，并且能用所学原理。

电气安全认证是电气产品安全工程技术专题介绍以及常见安全相关元件的应用，企业产品安全保障体系的建设，国内外产品安全认证理论，中国、欧盟和北美等国家和地区的电气产品安全认证体系及企业的应对措施等。

什么是emc实验室 emc实验室设计建设要求实验室的种类有很多，emc实验室就是其中一种。

emc实验室（Electro Magnetic Compatibility Lab）电磁兼容性实验室，是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。

因此，EMC包括两个方面的要求：一方面是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值；另一方面是指器具对所在环境中存在的电磁干扰具有一定程度的抗扰度，即电磁敏感性。

电磁兼容实验室（emc实验室）的建设特点是投资规模大、技术含量高、专业性强，其复杂程度较其他实验室项目建设高出很多，而面对动辄数百万、上千万的投资和设备厂商的众说纷纭，无疑加大了用户的选择难度和投资风险，更有甚者，实验室建成之后留下后遗症，给今后的测试工作留下难以弥补的技术缺陷。

因此，系统的、专业的电磁兼容实验室技术将最大限度帮助您建设好一个专业的电磁兼容试验室。

电磁兼容实验室设计及建设内容包括：
1、电磁兼容实验室建设目标的确定
2、电磁兼容实验室建设的技术方案
3、电磁兼容实验室建设招标
4、电磁兼容实验室建造监理
5、电磁兼容实验室完工验收
6、电磁兼容实验室运行维护
7、建立电磁兼容实验室的其它工作
安徽人和环境科技有限公司凭借自身多年来承建了多项实验室项目积累的丰富的、系统的技术和经验，受到了各界好评，服务众多客户。

emc实验室首选人和净化。

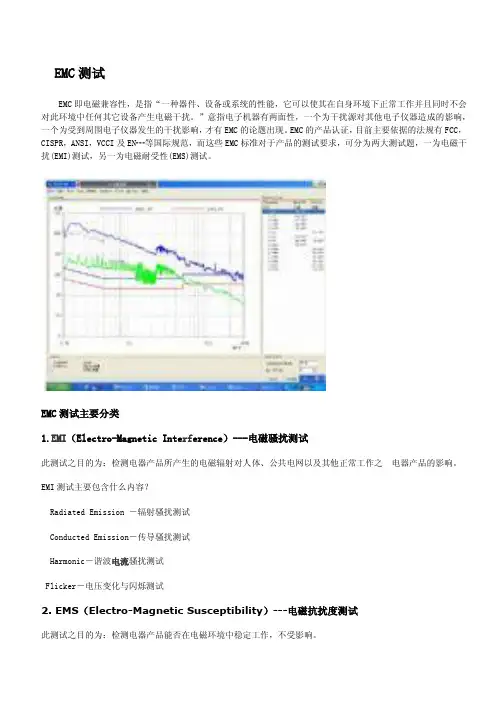

EMC测试EMC即电磁兼容性，是指“一种器件、设备或系统的性能，它可以使其在自身环境下正常工作并且同时不会对此环境中任何其它设备产生电磁干扰。

”意指电子机器有两面性，一个为干扰源对其他电子仪器造成的影响，一个为受到周围电子仪器发生的干扰影响，才有EMC的论题出现。

EMC的产品认证，目前主要依据的法规有FCC，CISPR，ANSI，VCCI及EN┅等国际规范，而这些EMC标准对于产品的测试要求，可分为两大测试题，一为电磁干扰(EMI)测试，另一为电磁耐受性(EMS)测试。

EMC测试主要分类1.EMI（Electro-Magnetic Inte rf erence）---电磁骚扰测试此测试之目的为：检测电器产品所产生的电磁辐射对人体、公共电网以及其他正常工作之电器产品的影响。

EMI测试主要包含什么内容？Radiated Emission －辐射骚扰测试Conducted Emission－传导骚扰测试Harmonic－谐波电流骚扰测试Flicker－电压变化与闪烁测试2. EMS（Electro-Magnetic Susceptibility）---电磁抗扰度测试此测试之目的为：检测电器产品能否在电磁环境中稳定工作，不受影响。

EMS测试主要包含什么内容？ESD－静电抗扰度测试RS－射频电磁场辐射抗扰度测试CS－射频场感应的传导骚扰抗扰度测试DIP－电压暂降，短时中断和电压变化抗扰度测试SURGE－浪涌（冲击）抗扰度测试EFT－电快速瞬变脉冲群抗扰度测试PFMF－工频磁场抗扰度测试杂散定义：指用标准测试信号调制时在除载频和由于正常调制和切换瞬态引起的边带及邻道以外离散频率上的辐射（既远端辐射）。

杂散辐射按其来源可分为传导型和辐射型两种。

传导杂散：指在天线的接头处50欧姆负载上测得的任意离散信号的电平功率。

辐射杂散：测试设备的机壳、结构及互连电缆引起的杂散骚扰。

测试条件首选在电波暗室内进行，或是在户外进行。

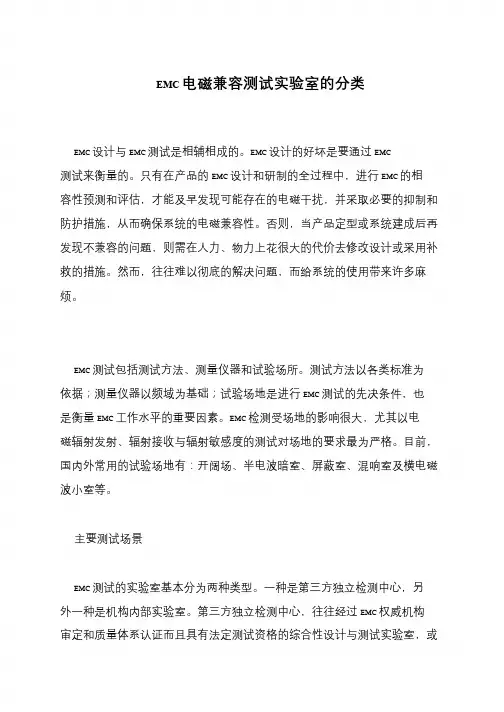

EMC 电磁兼容测试实验室的分类EMC 设计与EMC 测试是相辅相成的。

EMC 设计的好坏是要通过EMC 测试来衡量的。

只有在产品的EMC 设计和研制的全过程中，进行EMC 的相容性预测和评估，才能及早发现可能存在的电磁干扰，并采取必要的抑制和防护措施，从而确保系统的电磁兼容性。

否则，当产品定型或系统建成后再发现不兼容的问题，则需在人力、物力上花很大的代价去修改设计或采用补救的措施。

然而，往往难以彻底的解决问题，而给系统的使用带来许多麻烦。

EMC 测试包括测试方法、测量仪器和试验场所。

测试方法以各类标准为依据；测量仪器以频域为基础；试验场地是进行EMC 测试的先决条件，也是衡量EMC 工作水平的重要因素。

EMC 检测受场地的影响很大，尤其以电磁辐射发射、辐射接收与辐射敏感度的测试对场地的要求最为严格。

目前，国内外常用的试验场地有：开阔场、半电波暗室、屏蔽室、混响室及横电磁波小室等。

主要测试场景EMC 测试的实验室基本分为两种类型。

一种是第三方独立检测中心，另外一种是机构内部实验室。

第三方独立检测中心，往往经过EMC 权威机构审定和质量体系认证而且具有法定测试资格的综合性设计与测试实验室，或称检测中心。

它包括有进行传导干扰、传导敏感度及静电放电敏感度测试的屏蔽室，有进行辐射敏感度测试的消声屏蔽室，有用来进行辐射发射测试的开阔场地和配备齐全的测试与控制仪器设备。

要建立这样一套完善的实验室需投入几百万以上。

而预算动辄数千万的10 米法电波暗室，正在成为大型检测机构争相规划的重点，成为名副其实的皇冠标志。

如西安高压电器所、山东省计量科学研究院，包括11 月份10 米法电波暗室招标刚刚结束的杭州质检院等。

另一种类型就是机构内部的实验室。

根据本单位的实际需要和经费情况而建立的具有一定测试功能的EMC 实验室。

比起大型的综合实验室，这类测试实验室规模小，造价低。

主要适用于预相容测试和EMC 评估。

也就是为了使产品在最后进行EMC 认证之前，具有自测试和评估的手段。

电磁兼容（EMC）主要测试项目和对应标准介绍电磁兼容(EMC)知识--初学必看电磁兼容(EMC)主要测试项目和对应标准介绍□ 空间辐射(Radiation) EN55011,13,22 、CISPR11,13,22、FCC Part 15&18, VCCI 、GB14023、GB4824、GB9254、GB13837、GB18655、GB/T16607、GJB151A-97□ 传导干扰(Conduction) EN55011,13,14-1,15,22、CISPR11,13,14-1,15,22、FCC Part 15&18, VCCI 、GB4824、GB9254、GB13837、GB17743、GB4343、GB18655□ 喀呖声(Click) EN55014-1 、CISPR14□ 功率辐射(Power Clamp) EN55013,14-1 、CISPR13,14-1 、GB13837、GB4343□ 磁场辐射(Magnetic Emission) EN55011,15 、CISPR11,15 、GB17743、GB4824□ 静电放电(ESD) IEC61000-4-2、EN61000-4-2、GB/T17626.2□ 辐射抗扰度(R/S) IEC61000-4-3、EN61000-4-3 、GB/T17626.3 、GJB151A-97□ 脉冲群抗扰度(EFT/B) IEC61000-4-4、EN61000-4-4 、GB/T17626.4□ 浪涌抗扰度(SURGE) IEC61000-4-5、EN61000-4-5、GB/T17626.5□ 传导骚扰抗扰度(C/S) IEC61000-4-6、EN61000-4-6 、GB/T17626.6 、GJB151A-97□ 工频磁场抗扰度(M/S) IEC61000-4-8、EN61000-4-8、GB/T17626.8□ 电压跌落(DIPS) IEC61000-4-11、EN61000-4-11、GB/T17626.11□ 谐波电流(Harmonic) IEC61000-3-2、EN61000-3-2 、GB17625.1□ 电压波动和闪烁(Flicker) IEC61000-3-3、EN61000-3-3 、GB17625.2□ 振荡波抗扰度(Flicker) IEC61000-4-12、EN61000-4-12、GB/T17626.12EMC测试指南一、EMI（电磁骚扰）分射频和工频两类测试l 射频类测试项目：1.1 射频分传导和辐射两项测试射频传导（屏蔽室测试）1.1.1 传导分电压和功率两项测试1.1.2 传导电压标准：CISPR11、14、15、221.1.3 传导功率标准：CISPR11、14射频辐射（电波暗室测试）1.1.4 射频辐射标准：CISPR11、22、IEC60571l 工频类测试项目（实验室测试）1.2 工频分谐波和闪烁两项测试工频谐波1.2.1 IEC6100-3-2工频闪烁1.2.2 IEC6100-3-3二、EMS（电磁敏感度）分瞬变、射频、低频磁场、电源质量l 瞬变类测试项目（实验室测试）2.1 瞬变分静电、瞬变脉冲和浪涌三项测试瞬变静电IEC6100-4-2瞬变脉冲IEC6100-4-4瞬变浪涌IEC6100-4-5l 射频类项目2.2 射频分传导和辐射两项测试射频传导IEC61004-6（实验室测试）射频辐射IEC6100-4-3（电波暗室测试）l 低频磁场类测试项目（实验室测试）2.3 低频磁场分脉冲磁场和工频磁场两项测试脉冲磁场IEC6100-4-9工频磁场IEC6100-4-8电源质量类测试项目（实验室测试）2.4分跌落、中断、电压变化三项测试IEC6100-4-11注：几点说明：1. 传导功率测试面积 > 7x1M2. 传导电压测试桌：推荐 2x1.5x0.8要考虑柜式设备的测试面积。

电磁兼容实验室简介在我们的生活空间里各种干扰信号无处不在，它们时时刻刻都在产生干扰，影响着电子设备的正常运行。

由于安防产品现场工作环境的复杂性，就更容易受到来自线路和来自空间各种形式的干扰。

为了验证产品的抗扰度适应性，本实验室依据GB/T17626系列电磁兼容标准建立了电快速瞬变脉冲群、周波跌落、雷击浪涌、静电放电、射频辐射、射频传导等抗扰度试验项目，用以验证电子电气产品的抗干扰能力。

1.电快速瞬变脉冲群试验：本实验目的是验证电气和电子设备对来自切换瞬态过程（切断感性负载、继电器触点弹跳等）的各种类型瞬态骚扰的抗扰度，是将一种由许多快速瞬变脉冲组成的脉冲群耦合到电气和电子设备的电源端口、信号和控制端口的实验。

实践中，这类脉冲成群出现、重复频率较高、脉冲上升时间短暂，它们使设备产生误动作的，死机等情况经常可见。

本试验装置符合GB/T 17626.4-1998《电快速瞬变脉冲群抗扰度试验》2.周波跌落试验：本试验是模拟由电网、变电设施的故障或负荷突然出现大的变化所引起的供电电压短时跌落、中断及电压变化。

试验目的是评估电气和电子设备在经受电压暂降、短时中断和电压变化时的抗干扰能力。

本试验装置符合GB/T 17626.11-1999《电压暂降、短时中断和电压变化抗扰度试验》3.雷击浪涌试验：实验目的是评价产品在规定的工作状态下工作时，对由开关或雷电作用产生的有一定危害电平的浪涌（冲击）电压的抵抗能力。

本试验符合GB/T17626.5-1999《浪涌（冲击）抗扰度试验》。

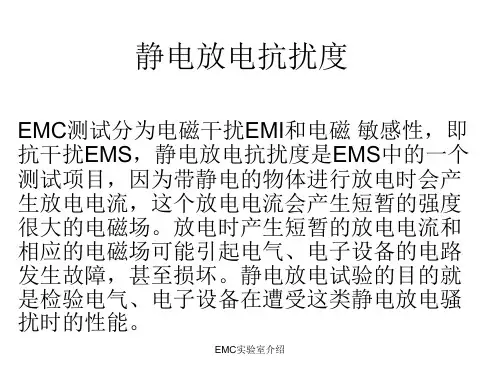

4.静电放电试验：试验目的是评估电气和电子设备遭受静电放电时的性能以及人体到靠近关键设备的物体之间可能发生的静电放电。

本试验符合GB/T17626.2-2006《静电放电抗扰度试验》。

5.射频辐射试验：试验目的是为评价电气和电子设备的抗射频辐射电子磁场干扰的能力建立一个共同的依据。

本测试系统主要由标准信号源、功率放大器、场强监视器、计算机及操控软件和GTEM 室体组成，系统在80MHZ~1GHZ频率范围内产生的试验场强可达30V/m，可满足GB/T17626.3-2006《射频电磁场辐射抗扰度试验》中规定的全部试验等级。

EMC电磁兼容检测电磁兼容（EMC）是对电子产品在电磁场方面干扰大小（EMI）和抗干扰能力（EMS）的综合评定，是产品质量最重要的指标之一，电磁兼容的测量由测试场地和测试仪器组成。

效劳产品：IT 产品灯具、家电、无线产品、医用电气产品等。

EMC测试分类：EMC 电磁兼容检测对电子产品在电磁场方面干扰大小（EMI）和抗干扰能力（EMS）的综合评定，是产品质量最重要的指标之一，电磁兼容覆盖的产品范围超级广泛，大体上大多数的电子产品都需要进行EMC测试。

EMC（电磁兼容性）的全称是Electro Magnetic Compatibility，由欧共体政府第一推出。

欧共体政府规定，该设备应能在必然的电磁环境下正常工作，即该设备应具有必然的电磁抗扰度(EMS)；第二，该设备自身产生的电磁骚扰不能对其他电子产品产生过大的阻碍，即电磁骚扰(EMI)。

EMC包括两大项：EMI（干扰）和 EMS(灵敏度，抗干扰）EMI测试项包括：■传导骚扰CE ■辐射骚扰RE ■谐波闪烁EMC检测标准：GB9254，GB6113，GB4824，GB17743，GB13837, EN55022, CISPR11/13/15/16/22, EN301489FCC part 15BYD/T 1597.1, YD/T 1597.2, YD/T 1595.1, YD/T 1595.2, YD/T 1592.1, YD/T 1592.2, YD1312.1 YD1312.2, YD1312.3, YD1312.4EMC认证分类：3C认证，愈来愈多的客户注意到EMC的重要性，现谨以首批列入EMC认证产品目录的家用电器产品（1. 空调器，2.冷藏箱、冷藏冷冻箱，3. 冷冻箱，4. 洗衣机，5. 电饭锅，6. 电熨斗，7. 风扇，8. 电吹风）。

家用电器产品 EMC认证采纳的EMC标准GB4343.2-1999《电磁兼容家用电器、电动工具和类似器具的要求第二部份抗扰度》该标准己于2000年4月1日起实施。

EMC测试EMC测试又叫做电磁兼容（EMC）全称是Electro Magnetic Compatibility，指的是是对电子产品在电磁场方面干扰大小（EMI）和抗干扰能力（EMS）的综合评定，是产品质量重要的指标之一，电磁兼容的测量由测试场地和测试仪器组成。

EMC测试目的是检测电器产品所产生的电磁辐射对人体、公共电网以及其他正常工作之电器产品的影响。

其定义为“设备和系统在其电磁环境中能正常工作且不对环境中任何事物构成不能承受的电磁骚扰的能力” 该定义包含两个方面的意思，首先，该设备应能在一定的电磁环境下正常工作，即该设备应具备一定的电磁抗扰度(EMS)；其次，该设备自身产生的电磁骚扰不能对其他电子产品产生过大的影响，即电磁骚扰(EMI)。

EMC测试主要分类EMC包括EMI(电磁干扰)及EMS(电磁耐受性)两部份，所谓EMI 电磁干扰，乃为机器本身在执行应有功能的过程中所产生不利于其它系统的电磁噪声；而EMS乃指机器在执行应有功能的过程中不受周围电磁环境影响的能力。

1.EMI（Electro-Magnetic Interference）---电磁骚扰测试，此测试之目的为：检测电器产品所产生的电磁辐射对人体、公共电网以及其他正常工作之电器产品的影响。

EMI测试主要包含什么内容？Radiated Emission －辐射骚扰测试Conducted Emission－传导骚扰测试Harmonic－谐波电流骚扰测试Flicker－电压变化与闪烁测试2. EMS（Electro-Magnetic Susceptibility）---电磁抗扰度测试，此测试之目的为：检测电器产品能否在电磁环境中稳定工作，不受影响。

EMS测试主要包含什么内容？ESD－静电抗扰度测试RS－射频电磁场辐射抗扰度测试CS－射频场感应的传导骚扰抗扰度测试DIP－电压暂降，短时中断和电压变化抗扰度测试SURGE－浪涌（冲击）抗扰度测试EFT－电快速瞬变脉冲群抗扰度测试PFMF－工频磁场抗扰度测试杂散定义：指用标准测试信号调制时在除载频和由于正常调制和切换瞬态引起的边带及邻道以外离散频率上的辐射（既远端辐射）。

电波暗室及半电波暗室的分类和性能评价指标1．1 按电波暗室的用途分类电波暗室按用途可分为天线图测试室、雷达截面测试室、电磁兼容(EMC)测试室、电子战(对抗)测试室。

1．1．1天线图测试室天线是电磁兼容测试中不可缺少的一部分，天线参数的准确性将对测试结果产生影响。

天线图测试室就是专门测试天线参数的实验室，如：天线的方向性图和增益等。

1．1．2雷达截面测试室用于测试舰船、飞机、导弹(火箭)、车辆等所载雷达截面。

1．1．3电磁兼容测试室这是使用最为广泛的一种电波暗室，对于一般的电子产品，在其投入市场正式使用前都要进行辐射发射和辐射抗扰度的测试，以便判断产品是否可以投入市场，电磁兼容测试室便可以完成测试任务。

1．1．4电子战(对抗)测试室模拟实战电磁干扰情况下装备系统的工作状况。

1．2 按电波暗室的形状分类电波暗室按形状可分为矩形电波暗室、锥型电波暗室。

1．2．1矩形电波暗室目前大部分电波暗室都建造成矩形，标准3m法、5m法和10m法暗室都是指矩形暗室。

1．2．2锥型电波暗室这种暗室可以有效的避免侧面、顶面和地面的反射，而这些因素经常会影响矩形电波暗室的性能。

矩形电波暗室在低频(1GHz以下)性能比较差，锥形电波暗室就没有这个缺点。

所以它常用来试验或测量卫星通信以及整个卫星。

1．3 按内表面吸波材料的粘贴方式分类按照内表面吸波材料的粘贴方式，可将暗室分为半电波暗室、全电波暗室和改进型半电波暗室。

1．3．1半电波暗室半电波暗室是除了地面(接地平板)之外，其余五面都装有吸波材料的屏蔽室。

作为室外开阔试验场地的替代场所，半电波暗室已被国内外标准认可，成为应用广泛的EMC测试场所。

但半电波暗室存在自身缺陷，如天线的升降，地平面电磁波反射等引起的测量值的不稳定。

半电波暗室被用于EMC~I量和电磁辐射敏感度测量。

主要性能指标用归一化场地衰减(NSA)和测试面场均匀性(FU)来衡量。

1．3．2全电波暗室全电波暗室是内表面全部装有吸波材料的屏蔽室。

EMC通用标准环境分类
EMC通用标准环境分类是指对电磁干扰和电磁灵敏度的评估和分类标准。

根据电磁兼容性（EMC）相关的国际标准和规范，通用标准环境分类将不同的电磁环境分为四个级别：A、B、C和D级。

1. A级环境：A级环境是指对电磁信号的干扰很强的环境，如高压电线塔、电力站、雷达站等。

在A级环境下，设备和系统需要具备较高的电磁抗扰能力，以保证其正常运行。

2. B级环境：B级环境是指对电磁信号的干扰较强的环境，如工厂、火车站、船舶等。

在B级环境下，设备和系统也需要具备较高的电磁抗扰能力，但相对于A级环境来说，要求稍低一些。

3. C级环境：C级环境是指对电磁信号的干扰较弱的环境，如一般办公场所、商业建筑等。

在C级环境下，设备和系统需要具备一定的电磁抗扰能力，但要求相对较低。

4. D级环境：D级环境是指对电磁信号的干扰很弱的环境，如住宅区、轻型商业建筑等。

在D级环境下，设备和系统的电磁抗扰能力要求最低。

根据设备的具体应用场景和所处的环境，可以选择相应的环境分类来进行EMC测试和评估，以确保设备和系统的电磁兼容性，避免电磁干扰和故障。
